In 1999-2000 a major overhaul was carried out with a partial reconstruction of the administrative building of the Central Election Commission of the Russian Federation (Moscow, B. Cherkassky per., 7).

Full Text

В 1999-2000 гг. проводился капитальный ремонт с частичной реконструкцией административного здания Центральной избирательной комиссии Российской Федерации (Москва, Б.Черкасский пер., д. 7).

Обветшавшее здание, построенное в начале прошлого века, не соответствовало современным требованиям ни по уровню комфорта, ни по интерьеру. Было принято решение в процессе реконструкции оборудовать здание системой кондиционирования воздуха для создания микроклимата, обеспечивающего комфортные условия труда персонала и нормальное функционирование вычислительной техники.

В системе кондиционирования использовано современное высокоэффективное и надежное вентиляционное и холодильное оборудование компании Dunham-Bush International.

Поставка оборудования, шефмонтаж и пусконаладочные работы выполнены ЗАО «Электростар».

В системе применены устройства приточной и вытяжной вентиляции, две центральные установки кондиционирования воздуха, создающие необходимый температурный режим в конференц-зале и помещениях руководства организации, и местные установки кондиционирования с воздухообрабатывающими агрегатами (фэнкойлами), расположенными в кондиционируемых помещениях.

Центральный кондиционер типа CS6-09 представляет собой модульную конструкцию. Все несущие корпусные структурные элементы выполнены из экструдированного алюминия и собираются с помощью монтажных угольников. Ограждающие панели имеют конструкцию типа сэндвич из оцинкованной стали с теплоизоляционным слоем из полиуретана толщиной 25 мм.

В состав кондиционера входят секция забора воздуха с шумоглушителем, воздушный фильтр (класс очистки EU6 по классификации EL1ROVENT 4/5), калорифер подогрева I (параметры теплоносителя 130/70 °C), секция орошения, воздухоохладитель, калорифер подогрева II (параметры теплоносителя 70/40 °C), секция с центробежным вентилятором производительностью 10000 м3/ч при свободном напоре на выходе 510 Па, шумоглушитель, обеспечивающий снижение шума от работающего вентилятора до 60 дБ А.

Для поддержания необходимого температурного режима в большинстве рабочих помещений применяются фэнкойлы типа DBF-4-4VB-3R-1R. Это воздухообрабатывающие агрегаты напольного расположения с верхней подачей обработанного воздуха. В состав агрегата входят малошумпый вентилятор и двухсекционный трубчато-ребристый аппарат из медных труб и алюминиевых ребер. В одной из секций из трех рядов циркулирует раствор этиленгликоля. Во второй однорядной секции циркулирует вода с температурой 70/50 °C. Эта секция включается в работу во время отопительного сезона.

На линиях этиленгликоля и горячей воды в каждом фэнкойле поставлены трехходовые клапаны с электроприводом, которые в зависимости от температуры воздуха в помещении часть циркулирующей жидкости пропускают через байпасный трубопровод, минуя теплообменную секцию.

Электродвигатель вентилятора имеет четыре скорости вращения. Уровень звукового давления на расстоянии 2 м от агрегата в пределах от 33 дБ А (на минимальной скорости) до 48 дБ А (на максимальной скорости).

Уровень температуры и скорость вращения вентиляторов в каждом помещении могут устанавливаться по желанию находящихся в нем людей.

Агрегаг закрыт декоративным корпусом и органично вписывается в интерьер помещения.

Центральные системы кондиционирования воздуха и фэнкойлы могут работать в трех режимах:

  • подогрев воздуха горячей водой от теплоцентрали во время отопительного сезона;
  • охлаждение воздуха в летний период;
  • подогрев воздуха в переходные периоды года, когда система центрального отопления не работает.

В качестве охлаждающей и нагревающей среды в двух последних режимах используется 40%-ный водный раствор этиленгликоля. Выбор теплоносителя определен необходимостью размещения части системы на внешней стороне здания. В режиме охлаждения температура теплоносителя поддерживается на уровне 7 °C, в режиме подогрева 45 °C.

Температурная обработка теплоносителя осуществляется в двух водоохлаждающих машинах АСХНР 125 с функцией теплового насоса (рис. 1), размещенных на кровле здания.

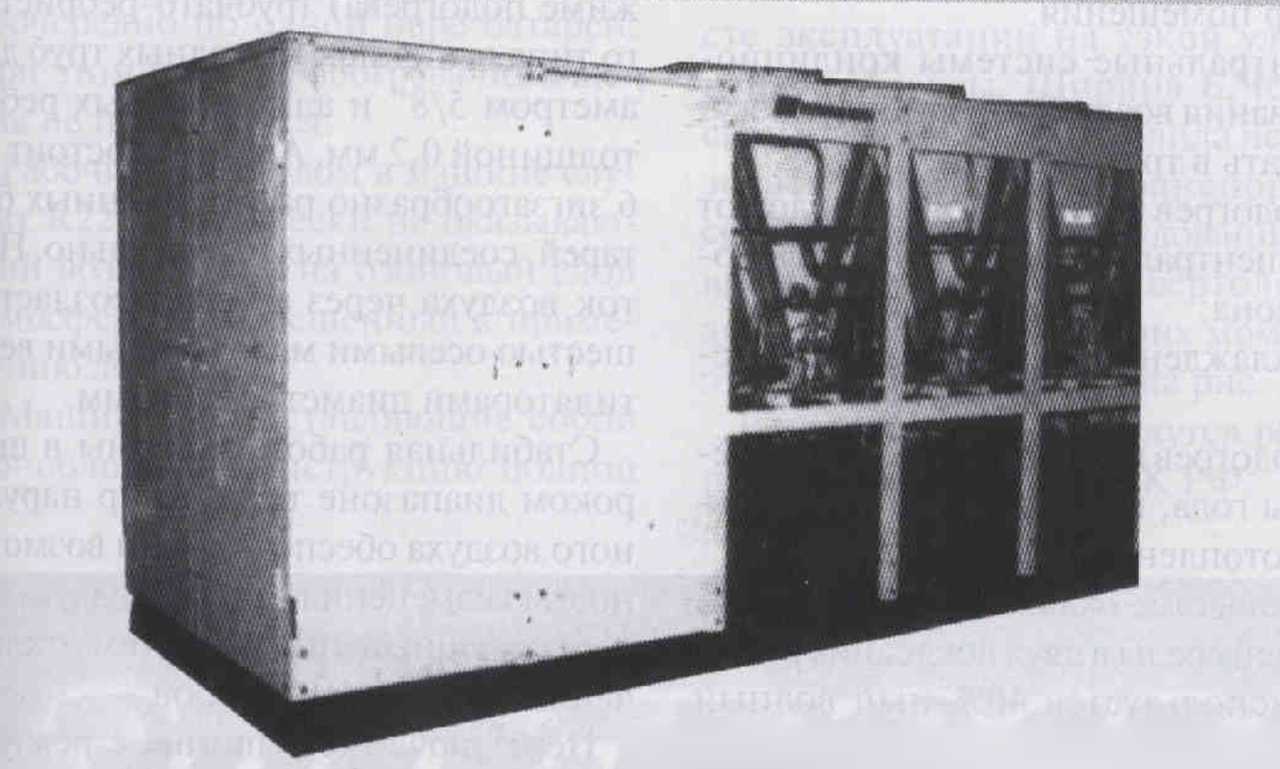

Рис. 1. Холодильная машина АСХНР 125



Машины выполнены на базе винтового компрессора MSC герметичного типа уникальной конструкции (описание конструкции компрессоров этого тип размерного ряда см. в журнале «Холодильная техника» № 8, 2000).

Жидкостный теплообменный аппарат (испаритель в режиме охлаждения, конденсатор в режиме нагрева) представляет собой кожухотрубную конструкцию из стального корпуса и медных оребренных труб диаметром 19 мм. В межтрубном пространстве находится хладагент. По трубам течет теплоноситель. Конструкция крышек позволяет производить механическую чистку аппарата без демонтажа подсоединительных трубопроводов.

Воздушный аппарат (конденсатор в режиме охлаждения, испаритель в режиме подогрева) трубчато-ребристого типа выполнен из медных труб диаметром 5/8” и алюминиевых ребер толщиной 0,2 мм. Аппарат состоит из 6 зигзагообразно расположенных батарей, соединенных параллельно. Поток воздуха через аппарат создается шестью осевыми малошумными вентиляторами диаметром 800 мм.

Стабильная работа машины в широком диапазоне температур наружного воздуха обеспечивается возможностью изменения расхода воздуха через воздушный аппарат путем отключения части вентиляторов.

Переключение машины с режима охлаждения на режим подогрева и наоборот осуществляется с помощью четырехходового клапана изменением направления потоков хладагента (см. принципиальную схему машины на рис. 2).

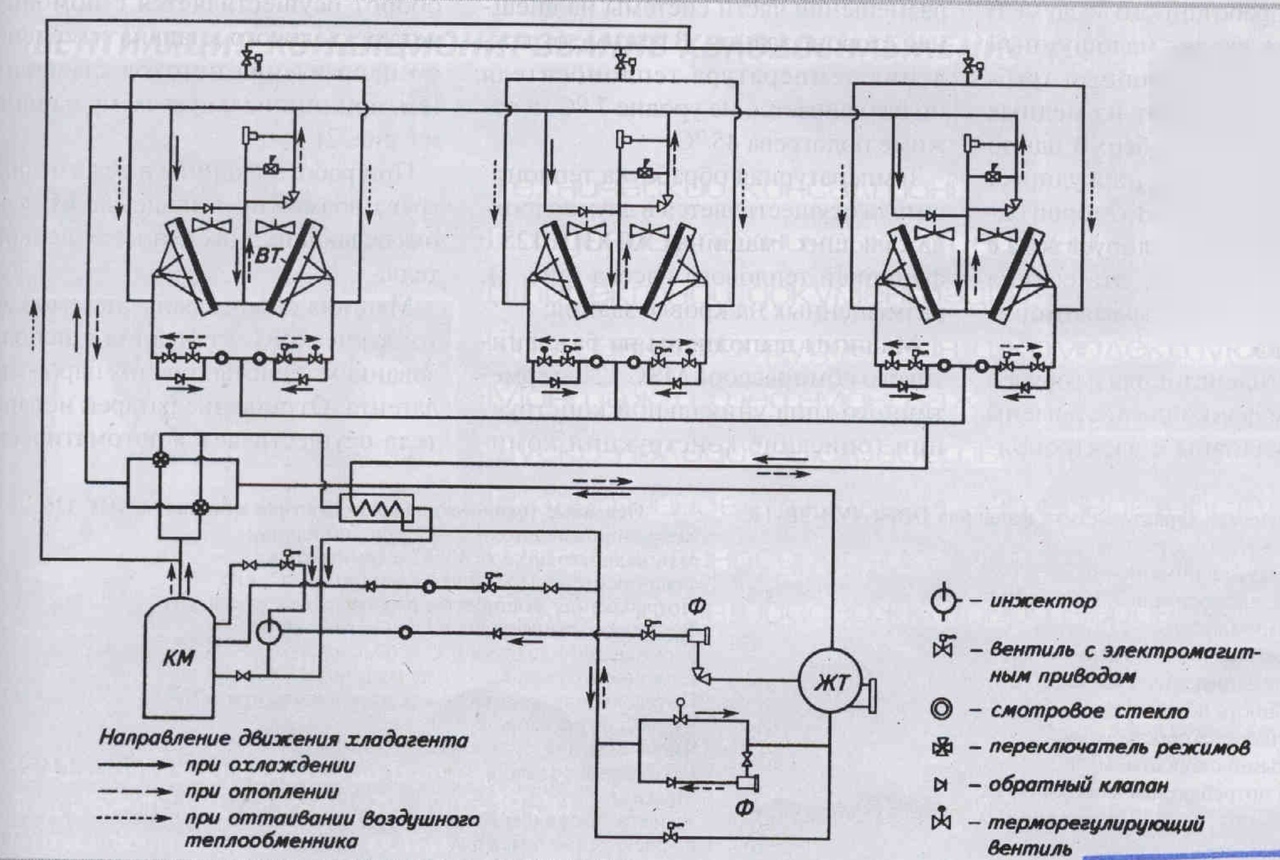

Рис. 2. Принципиальная схема холодильной машины АСХНР 125: КМ — компрессор; Ж Г — жидкостный теплообменник; ВТ - воздушный теплообменник; Ф — фильтр-осушитель



При работе машины в режиме обогрева возможно выпадение инея на охлаждающих поверхностях испарителя.

Машина оборудована системой автоматического оттаивания с использованием теплоты горячих паров хладагента. Опаивание батарей испарителя осуществляется автоматически

Основные технические характеристики фэнкойла DBF4-4VB-3R-1R

Холодопроизводительность при температуре воздуха в помещении 26 °C

и температуре хладоноситсля 7/12 °C, кВт                                                2,9

Теплопроизводительность при температуре воздуха в помещении 20 °C

и темпе ратуре те i поносителя 45/40 °C, к          Вт                                   4,2

Производительность по воздуху:

при максимальной скорости, м3/ч                                                               700

при минимальной скорости, м3/ч                                                                 350

Максимальная потребляемая мощность,       Вт                                    95

Габаритные размеры                                                                  1120x285x405

Масса, кг                                                                                                            33

Основные технические характеристики машины АСХНР 125 Холодопроизводительность при температуре окружающего воздуха 30 °C и температуре хладоносителя на выходе из машины 7 °C, кВт                                                                                                                                 447

Потребляемая мощность в режиме охлаждения, кВт                                  123

Теплопроизводительность при температуре окружающего воздуха 4 °C и температуре теплоносителя на выходе из машины 45 °C, кВт                356

Потребляемая мощность в режиме отопления,        кВт                              129

Число компрессоров                                                                                                1

Число венгиляторов конденсатора                                                                        6

Габаритные размеры, м                                                                   5,38x2,44x2,24

Масса, т                                                                                                                      5

Уровень звукового давления на расстоянии 5 м, дБ А                                     67

Потребляемая мощность, кВт Емкость бака, л Габаритные размеры, м Масса с теплоносителем, г заводской готовности, комплектуются насосным блоком 4480SE. В состоянии поставки они полностью готовы к эксплуатации.

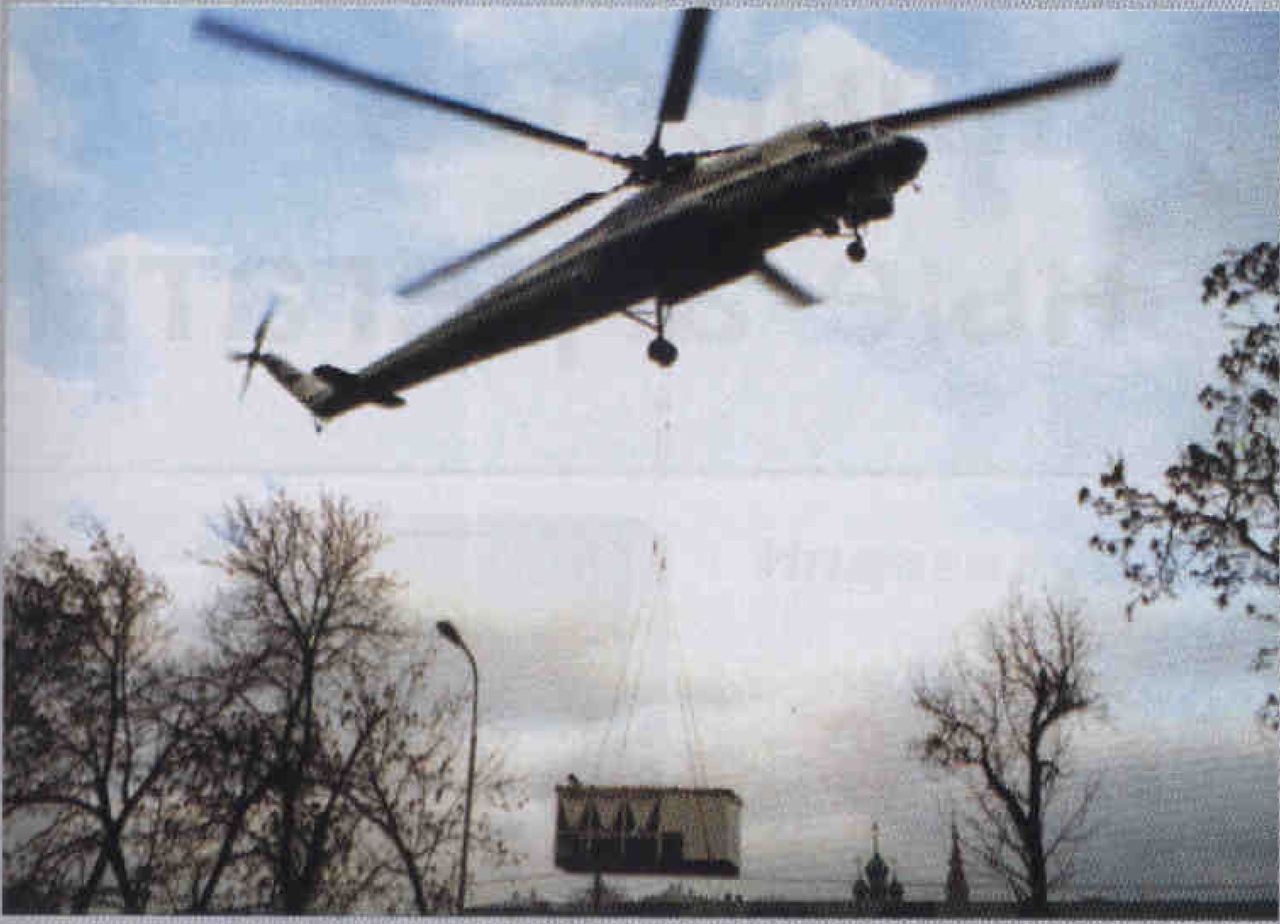

Рис. 3. Транспортирование холодильной машины АСХНР 125 вертолетом к месту монтажа



Определенные трудности представили доставка столь крупного холодильного оборудования и монтаж его на месте эксплуатации на узкой улице в центре Москвы. Ширина Б.Черкасского переулка не позволила использовать стандартные транспортные средства. Монтаж оборудования был выполнен с помощью вертолетной авиации. Один из рабочих моментов этой операции показан на рис. 3.

Официалъным дистрибьютором оборудования Dunham-Bush International в России, странах СНГ и Балтии является ЗАО «Электростар», которое осуществляет полный комплекс услуг по разработке технических решений, поставку оборудования, монтаж или шефмонтаж, пусконаладочные работы.

×
