Abstract

A number of technological processes require year-round cooling. However, during cold periods of the year, the ambient temperature may be lower than the required cooling temperature. In these cases, it is advisable to provide refrigeration by using the natural cold of atmospheric air, without turning on the refrigeration machine, which saves both electricity consumption and machine life. In most Russian regions, such periods can be quite long.

Full Text

Модель

Тепловая нагрузка, кВТ

Производительность вентиляторов, м3

Мощность электродвигателя вентиляторов, кВт

Скорость вращения вентиляторов, об/мин

Уровень шума на расстоянии

10 м, дБ А

Гидравлическое сопротивление, кПа

Теплопередаюшдя поверхность, м3

Масса, кг

Габаритные размеры, мм

Диаметр подсоединений, мм

Длина

Ширина

Высота

1263А

44

20500

2x0,72

870

55

41

213

200

2550

1260

1140

40

1263В

51

20000

32

284

210

1363А

65

30750

3x0,72

57

35

320

275

3700

50

1363В

75

30000

26

427

300

1363С

86

28350

17

640

340

1463А

91

40000

4x0.72

58

7

569

380

4880

75

1463В

119

37800

40

854

440

65

1280А

85

35000

2x1,5

880

57

18

493

310

3310

1640

1500

1280В

107

34200

40

739

360

3390

1380А

119

52500

3x1,5

59

7

739

440

4830

1380В

160

51300

40

1108

510

4840

75

I480A

147

72000

4x1,45

60

23

739

530

6340

1480В

170

70000

17

985

580

1480С

201

68400

11

1478

670

6375

100

I290A

113

55000

2x3,2

810

61

30

492

325

3330

1570

65

1290В

139

53000

21

739

375

3340

75

1390А

158

82500

3x3,2

63

11

739

470

4840

1390В

220

79500

71

1108

540

I490A

226

110000

4x3.2

64

28

985

615

6340

1490В

276

106000

19

1478

705

6375

100

1590А

248

141250

5x3,2

65

71

923

700

7840

75

1590В

294

137500

55

1231

760

1590С

358

132500

38

1847

875

7875

100

2290А

185

102000

4x3,2

64

31

699

520

3140

75

2290В

225

94000

22

1048

585

2420

239ОА

257

153000

6x3,2

66

12

1048

750

4605

100

2390В

360

141000

73

1572

850

2490А

311

216000

8x3,2

67

37

1048

920

6005

2490В

369

204000

30

1397

985

2490С

448

188000

21

2095

1115

2590А

482

255000

10x3,2

68

59

1747

1215

7405

2590В

584

235000

41

2620

1380

1210А

124

56000

2x2,2

650

57

33

655

410

3830

65

1210В

143

55000

24

873

450

3840

75

1210С

175

54000

53

1320

530

13 ЮА

202

82500

3x2,2

59

10

1310

650

5625

100

1310В

263

81000

52

1965

770

1410А

285

110000

4x2,2

60

23

1747

850

7375

1410В

334

108000

15

2620

1010

2210А

216

104000

45

893

740

3770

2440

1770

75

2210В

255

95000

30

1340

830

3805

100

2310А

305

156000

6x2,2

62

18

1340

1055

5505

2310В

360

142500

11

2010

1180

2410А

432

208000

8x2,2

63

43

1786

1390

7205

2410В

509

190000

28

2680 .

1560

2510А

558

260000

10x2,2

64

85

2233

1710

8905

2510В

656

237500

55

3350

1920



Компания “Dunham-Bush" предлагает широкую номенклатуру теплообменных аппаратов для использования естественного холода. В этих аппаратах можно охлаждать воду или другие хладоносители (например, растворы гликоля), замерзающие при более низких температурах.



Аппарат воздушного охлаждения

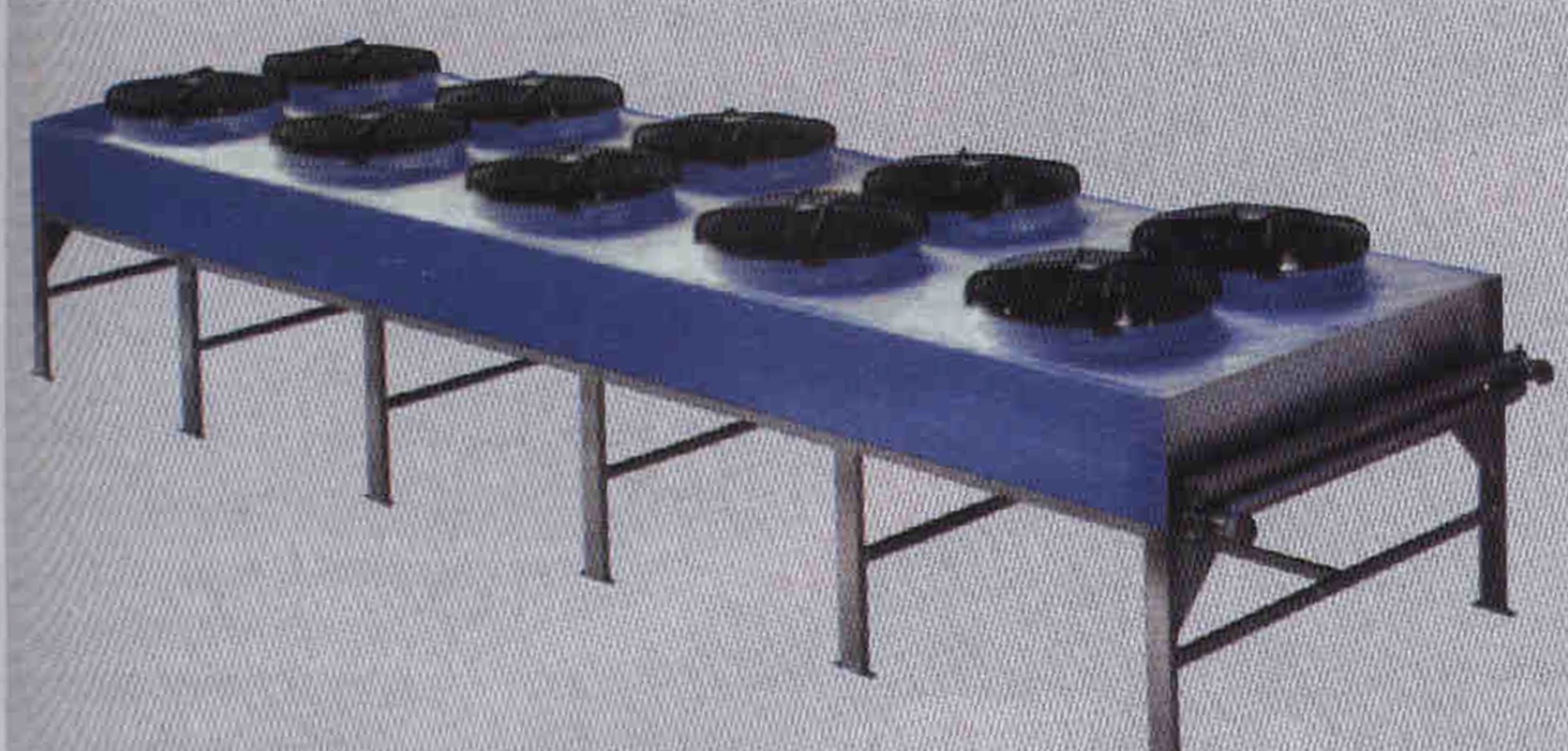

Аппараты трубчаторебристые, выполненные из медных труб диаметром 5/8 и гофрированных алюминиевых ребер толщиной 0,2 мм. Шаг труб 30 мм, шаг ребер 2,1 мм. Расположение труб в пучке коридорное. Ребра закреплены на трубах методом механического дорнирования. Детали корпусов аппаратов выполнены из алюминиевого сплава и покрыты защитной пластмассовой пленкой. Несущие конструкции аппарата изготовлены из нержавеющей стали. Один из таких аппаратов показан на рисунке. Перед изготовлением аппарата трубы тщательно очищают. Внутреннюю полость змеевика в сборе обезжиривают и проверяют на герметичность путем его погружения в ванну с водой и повышения давления воздуха внутри змеевика до 3 МПа. Аппараты предназначены для эксплуатации вне помещений в любой климатической зоне.

Поток охлаждающего воздуха создается осевыми электровентиляторами с питанием от стандартной сети трехфазного тока напряжением 380 В. Класс защиты электродвигателей IP54. Скорость вращения вентиляторов зависит от способа соединения обмоток электродвигателей - треугольником (исполнение WHD) или звездой (исполнение WHY).

Основные технические характеристики аппаратов исполнения WHD даны в таблице. По желанию заказчика аппараты могут быть дополнительно укомплектованы инвертором, плавно меняющим частоту питающей сети, а следовательно, и скорость вращения вентиляторов. Как правило, скорость вращения вентиляторов регулируют в зависимости от требуемой температуры охлаждаемой жидкости на выходе из аппарата. Возможно оснащение электродвигателей встроенной тепловой защитой. В аппарате используют от 2 до 10 вентиляторов диаметром от 630 до 1000 мм, расположенных в один или в два ряда. Для обеспечения хороших акустических показателей скорость вращения вентиляторов стандартного исполнения не превышает 880 об/мин (для вентиляторов с колесами диаметром 1000 мм - не более 650 об/мин). Кроме того, предусмотрены специальные малошумные модели исполнения WLD и WLY и супермалошумные - исполнения WQD и WQY, с тихоходными электродвигателями, в которых по сравнению с базовыми вариантами уровень шума снижен на 12-28 дБ А.

Компоновка аппаратов:

  • Исполнение V предусматривает горизонтальное расположение теплообменного пучка и направление потока охлаждающего воздуха вертикально снизу вверх.
  • Исполнение Н - с вертикальным расположением пучка и горизонтально направленным потоком воздуха.

Входные и выходные коллекторы оканчиваются фланцевым или резьбовым соединением в зависимости от требований заказчика.

Аппараты воздушного охлаждения используют также в закрытых системах охлаждения конденсаторов (когда применение градирни по условиям эксплуатации исключается), в системах охлаждения масла и т. п.

Кроме этого предлагаются специальные модификации аппаратов для охлаждения различных сред в едином блоке.

Возможна поставка вышеописанных аппаратов в комплекте с компактными теплообменниками пластинчатого типа, в которых вода охлаждается гликолем, поступающим из аппарата воздушного охлаждения.

* * *

Полный комплекс услуг по разработке технических решений с применением вышеописанного оборудования, его поставку, монтаж или шефмонтаж, пусконаладочные работы, гарантийное и послегарантийное обслуживание предоставляет ЗАО "Электро- стар”, которое является официальным дистрибьютором компании Dunham-Bush International в России, странах СНГ и Балтии



×
