Двухступенчатые винтовые компрессорные агрегаты Грассо Интернэшнл

Аннотация

В результате более чем 30-летнего опыта работы, проектирования и внедрения множества перспективных новинок было создано новое поколение винтовых компрессорных агрегатов ГРАССО (бывший завод Kuhlautomat). Они были разработаны специально для промышленных холодильных установок с учетом условий эксплуатации в России и требований ГОСГОРТЕХНАДЗОРа.

Полный текст

Фото

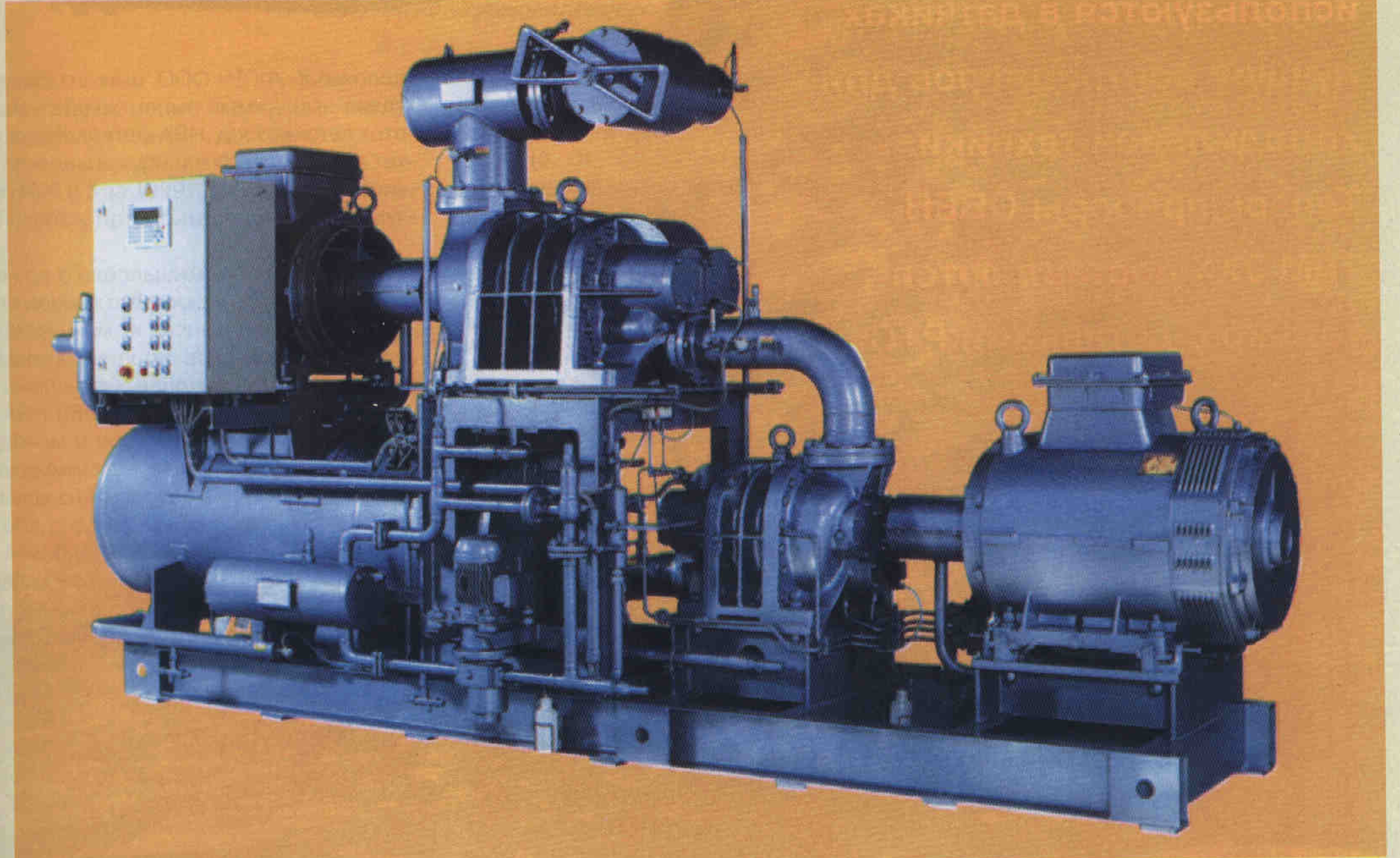

Уникальная конструкция двухступенчатых агрегатов обладает следующими особенностями:

• современный асимметричный профиль роторов со значениями холодильного коэффициента выше среднего в режиме частичной и полной нагрузки;
• компактность - два компрессора с двигателями смонтированы с одним маслоотделителем на одной раме;
• единая масляная система;
• единая система управления и контроля SIMATIC фирмы SIEMENS;
• автономные электродвигатели для каждого компрессора.

Значительная экономия места достигается применением в качестве экономайзеров кожухотрубных или пластинчатых теплообменников, смонтированных на агрегате. При этом габариты агрегата не превышают размеров, указанных в таблице, и наибольшее значение холодопроизводительности обеспечивается при минимальной площади, занимаемой агрегатом.

Таблица

Тип	Холодопроизводительность, кВт, при п — 2940 мин-1, t °C			Габаритные размеры, мм
	-50/+30	-40/+40	-35/+40
НЕ	60	92	116	3470x1000x1970
LE	69	106	133	3470x1000x1970
РЕ	100	156	195	3540Х11 (ЮХ2150
RE	131	203	255	3640Х1200x2330
SE	163	253	318	4710X1200X2400
VE	208	328	413	4710x1480x2530
YE	293	463	583	4830X1480X2530
ZE	345	543	682	4830x1480x2565
αЕ	411	649	815	5О2ОХ1550x2595
βЕ	535	849	1071	6500x1860x3410
λЕ	623	984	1240	6500x1860x3410
ΔЕ	726	1142	1433	6620Х1860x3410
Перегрев 5 °C, переохлаждение 0 °C. Двухступенчатое дросселирование. Хладагент - аммиак.

Фирма «Грассо» обеспечивает полный сервис (запчасти и ремонт) как новых агрегатов, так и всех агрегатов поколения Kiihlautomat.

На все агрегаты имеются сертификаты ГОСТ Р, Разрешение на применение ГОСГОРТЕХНАДЗОРа РФ.
