Скорости выщелачивания элементов из B-Si стекла с имитаторами радионуклидов при 90°С через 14 суток снижаются на 1-2 порядка из-за образования на его поверхности гелевого слоя. Устойчивость стекла в воде после ее контакта с бентонитом ниже, чем в дистиллированной воде. Изменение стекла определяют: диффузия воды, обмен щелочных металлов и протонов, гидролиз и разрыв связей атомов сетки стекла, появление геля, насыщение раствора кремнеземом и глиноземом, осаждение вторичных фаз. Имитаторы радионуклидов в основном остаются в гелевом слое, а В, щелочные металлы, U и Mo в высших степенях окисления накапливаются в растворе. Заметная доля имитаторов радионуклидов в продуктах выщелачивания стекла находится в составе коллоидов.

Полный текст

ВВЕДЕНИЕ

В связи с ограничениями на выбросы парниковых газов в течение десятилетий атомные станции (АЭС) будут важной частью мировой энергетики [30]. На завершающей стадии замкнутого ядерного топливного цикла образуются жидкие высокорадиоактивные отходы (ВАО) переработки отработавшего ядерного топлива, которые предполагается изолировать от биосферы в глубоких подземных хранилищах. Для этого жидкие ВАО иммобилизуют в стекломатрицы Al-P (Россия) или B-Si (другие страны) состава [4, 8, 13–20, 27, 31, 32, 34 и др.]. Высокая термостойкость B-Si стекол позволяет включать в них больше радиоактивных компонентов, чем в Al-P матрицу, что повышает эффективность перевода жидких ВАО в твердые формы. Поэтому в России также изучают свойства B-Si стеклообразных матриц [1, 6, 18, 35], однако число публикаций невелико и любые новые данные представляют интерес.

В национальных программах захоронения остеклованных ВАО основное внимание уделяется хранилищам шахтного типа [4, 16, 33], которые представляют собой систему горизонтальных галерей на глубине нескольких сотен метров, соединенную с поверхностью стволами для транспортировки ВАО и эксплуатации хранилища. Контейнеры с ВАО предполагается помещать в короткие скважины в основании галерей. В пространство между контейнерами и стенками скважин помещают буферный материал на основе бентонита [2, 4, 10, 12, 16, 35]. После консервации хранилище заполнят подземные воды, которые просочатся через слой бентонита и после коррозии контейнера начнут контактировать с остеклованными ВАО [15, , 35]. В работах [2, 7] изучалось их воздействие на Al-P стекло. Поскольку в России B-Si стекла считаются альтернативой Al-P стеклам, то вопрос о влиянии бентонита на выщелачивание B-Si стеклообразных матриц ВАО имеет большое практическое значение.

В ряде стран предполагается размещать хранилище в глинистых толщах [15–17, 28]. В работе [28] изучен вопрос о влиянии глинистых материалов на выщелачивание B-Si стекол SON68 – неактивного аналога стекла R7T7 (Франция). В одном опыте выщелачивание осуществляли дистиллированной водой, в другом – водой, равновесной с глиной. Сравнение результатов показало, что контакт воды с глиной увеличивает интенсивность выщелачивания стекла на порядок. Отмечалось существенное снижение концентрации Mg в растворе со временем за счет его осаждения на поверхности стекла. Наблюдалась корреляция между количествами осажденного Mg и Si, поступающими в раствор из стекла, из чего сделан вывод, что рост выщелачивания в присутствии глин вызван осаждением силиката магния на поверхности стекла. В дистиллированной воде Al и Si выщелачиваются из стекла SON68 слабее, чем Na, B и Li. В результате на поверхности формируется слой измененного стекла, обогащенный Al и Si, обедненный Na, B и Li, что замедляет выщелачивание. Осаждение силикатов магния приводит к снижению концентрации Si в измененном слое. Это ведет к уменьшению его толщины и увеличению проницаемости, с чем связан рост интенсивности выщелачивания в присутствии глины. Однако эти результаты не дают полного ответа на вопрос о влиянии бентонита на устойчивость стекла и, особенно, доле коллоидной формы имитаторов радионуклидов в растворах.

В Европе предполагается захоранивать остеклованные ВАО в юрских глинах келловейско-оксфордского ярусов, поэтому изучалось выщелачивание B-Si стекла в их присутствии [15, 16, 27]. За индикатор степени растворения принят бор, поскольку он поступает в раствор только из стекла, а его сорбция продуктами изменения стекла незначительна. Полученные результаты неоднозначны. С одной стороны, интенсивность выщелачивания B-Si-стекла в присутствии глины увеличилась в 4 раза, с другой – с ростом соотношения масс глины и стекла в эксперименте концентрации B в растворе могли снижаться. Отмечается, что на результаты эксперимента влияют примеси в глинах и реакции с кислородом воздуха.

В работе [18] изучалось влияние взаимодействия воды с разными минералами на характер изменения стекломатриц. Перед опытом вода сутки контактировала с бентонитом, цеолитом или каолинитом, затем проводилось выщелачивание образцов Al-P и B-Si стекол. Данные о влиянии растворов на интенсивность выщелачивания в этой работе не приведены.

Нами изучено выщелачивание B-Si стекол водой до и после ее контакта с бентонитом. Цель работы – анализ изменения интенсивности выщелачивания стекломатрицы в таком растворе по сравнению с дистиллированной водой, а также доли и состава коллоидных форм элементов – имитаторов радионуклидов в растворах.

МЕТОДИКА ЭКСПЕРИМЕНТА

В опытах применяли дистиллированную воду и воду после контакта с бентонитом (Месторождение 10-й Хутор, Хакасия), далее бентонитовая вода (отношение масс вода – бентонит 2 : 1, 13 сут, 90°С), состоящего из монтмориллонита (~ 77%), кварца (~ 13%), остальное – альбит, каолинит и кальцит. Состав бентонита (масс. %): 1.0 Na2O, 3.0 MgO, 18.1 Al2O3, 61.7 SiO2, 1.0 K2O, 2.2 CaO, 0.7 TiO2, 0.1 MnO, 4.2 Fe2O3, 0.1 P2O5, потери при прокаливании – 7.9 %. Полученная бентонитовая вода имеет состав, мг/л: Na – 280, Mg – 10.0, Al – 1.8, Si – 10.3, K – 13.7, Ca – 15.5, Fe – 1.0. При выщелачивании B-Si стекла использовалась нефильтрованнaя бентонитовая вода. Это сделано для соответствия параметров эксперимента реальным условиям выщелачивания остеклованных ВАО в подземном хранилище. Стекло расчетного состава (масс. %): 2.8 Li2O, 14.4 B2O3, 13.4 Na2O, 2.4 Al2O3, 45.6 SiO2, 2.4 CaO, 0.5 Cr2O3, 2.0 Fe2O3, 0.5 NiO, 0.6 SrO, 2.4 ZrO2, 2.2 MoO3, 1.5 Cs2O, 0.8 BaO, 1.0 La2O3, 3.0 CeO2, 4.0 Nd2O3, 0.5 UO2 изготовлено из смеси оксидов и солей. Шихту спекали 0.5 ч при 700°С, плавили 2 ч при 1150°С и сливали на металлическую плиту для закалки. Образцы размером 10 × 10 × 5 мм помещали в Ti автоклав с тефлоновой вставкой, добавляли 25 мл воды и выдерживали при 90°С, смену раствора проводили через 1 и 3 суток, общая длительность опыта составила 14 суток. Этот срок выбран с учетом того, что главные изменения стекла и раствора при 90°С происходят за первые десятки суток [6, 11, 21, 23]. Стекло изучали в сканирующем электронном микроскопе (СЭМ/ЭДС), состав раствора после опыта определен на атомно-эмиссионном спектрометре (ICP-AES) и масс-спектрометре с индуктивно связанной плазмой (ICP-MS). Доли коллоидной формы элементов в растворе определяли его фильтрованием через мембраны с диаметром пор 450 и 25 нм и последующим анализом фильтрата методами ICP-AES и ICP-MS.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

По данным СЭМ/ЭДС анализа исходное стекло однородно (рис. 1а) и имеет состав, близкий к расчетному (табл. 1). После контакта с раствором на его поверхности возникает пленка толщиной первые микроны (рис. 1б, в), известная как “гелевый слой” [17–19, 21, 32]. В гелевом слое имеется большое количество воды, на воздухе она испаряется с уменьшением объема, что ведет к фрагментации гелевого слоя, особенно в опыте с бентонитовой водой (см. рис. 1в). Составы стекла и гелевого слоя пересчитаны на сумму в 100 масс. % (см. табл. 1), в анализах не учтены легкие элементы (H, Li, B). Гелевый слой, по сравнению со стеклом, содержит меньше Na и Мо, больше Al, Ca, Fe, Zr и РЗЭ. Наличие в геле воды затрудняет сравнение содержаний элементов в нем и в стекле. Рассмотрим данные о составах растворов после опытов, поскольку именно они характеризуют устойчивость матрицы (табл. 2–5).



Рис. 1. СЭМ-изображение стекла до (а − показаны площадки ЭДС анализа) и после (б, в) его контакта с дистиллированной (б) и бентонитовой (в) водой при 90°С в течение 14 сут.



Таблица 1. Составы образца (масс. %) до и после контакта с раствором (без учета B, Li и Н): 1 – гелевый слой, 2 – стекло под гелевым слоем. Остальное – кислород до суммы 100 масс. %. Пределы обнаружения: σвес. % < 0.1

Образец

Na

Al

Si

Ca

Cr

Fe

Ni

Sr

элементы стекломатрицы

продукты коррозии и деления

Исходное стекло

9.81

1.81

25.52

1.57

0.29

1.28

0.34

0.89

Дистиллированная вода

1

2.13

2.39

26.30

2.24

0.55

2.41

0.25

1.08

2

4.27

2.68

28.05

2.07

0.39

1.66

0.28

1.10

Бентонитовая вода

1

2.06

2.99

20.51

2.57

0.56

3.92

0.90

1.28

2

8.99

2.17

25.88

1.82

0.37

1.53

0.39

1.04

Исходное стекло

1.73

1.43

1.52

0.56

0.63

2.25

2.62

0.47

Дистиллированная вода

1

4.41

0.68

1.43

0.91

1.50

5.16

5.86

0.69

2

2.54

1.10

1.53

0.78

0.90

3.00

3.58

0.66

Бентонитовая вода

1

5.46

0.77

1.10

1.18

1.89

6.70

7.91

1.23

2

1.92

1.61

1.69

0.69

0.80

2.69

3.20

0.55



Таблица 2. Концентрации элементов матрицы (мг/л), дистиллированная вода, ICP-AES*

Элемент

Первые сутки контакта

+3 сут.

+10 сут.

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Na

8.24

7.81

7.30

9.95

9.68

10.4

22.4

19.5

22.7

Al

0.49

0.23

0.26

0.99

0.28

0.25

1.17

0.23

0.21

Si

1.89

2.77

2.42

9.00

2.94

2.78

12.5

5.63

3.75

Ca

3.09

3.24

3.41

3.12

2.54

4.04

3.50

1.91

2.36

Fe

0.56

0.46

0.25

0.62

1.41

0.67

0.74

0.40

0.55

* Здесь и далее для ICP-AES пределы обнаружения для Na, Al, Ca, Fe – 0.01 мг/л, для Si – 0.005 мг/л



Таблица 3. Концентрации имитаторов отходов (мкг/л), дистиллированная вода, ICP-МS*

Элемент

Первые сутки контакта

+3 сут.

+10 сут.

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Ba

827

513

773

1665

697

319

1045

408

612

Ce

0.8

0.6

0.4

0.9

0.8

0.6

1.2

0.6

0.6

Cr

45

34

34

87

77

75

202

175

199

Cs

704

640

519

1196

1025

923

2430

1864

1932

La

0.3

0.1

<0.05

0.2

0.2

0.1

0.3

0.1

0.1

Mo

982

939

840

1500

1463

1458

3492

3035

3422

Nd

0.8

0.2

0.2

0.6

0.3

0.2

0.5

0.3

0.2

Ni

196

212

330

496

347

233

383

81

259

Sr

89

60

43

210

107

79

178

77

56

Zr

5.1

1.0

1.3

1.7

2.0

1.3

1.5

0.9

0.8

U

5.4

2.0

0.5

19

8.9

2.8

46

29

32

* Здесь и далее для ICP-МS пределы обнаружения элементов равны, мкг/л: Ba – 0.08, Ce – 0.011, Cr – 0.5, Cs – 0.016, La – 0.05, Mo – 0.1, Nd –0.002, Ni – 0.3, Sr – 0.04, Zr – 0.01, U – 0.01.



Таблица 4. Концентрации элементов матрицы (мг/л), бентонитовая вода, ICP-AES

Элемент

Первые сутки контакта

+3 сут

+10 сут

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Na

437

622

331

181

484

108

192

189

253

Mg*

16.70

4.32

4.12

4.47

1.23

1.07

7.52

0.42

1.61

Al

6.89

0.42

0.26

1.81

0.40

0.40

3.04

10.6

32.7

Si

37.10

59.44

10.20

8.53

22.6

8.12

14.7

12.4

35.4

K*

20.3

28.5

19.90

8.64

23.3

8.89

6.63

5.97

11.1

Ca

32.3

23.7

25.80

9.68

12.75

9.67

9.44

2.87

11.6

Fe

2.07

0.20

0.48

0.76

0.19

0.44

1.23

0.45

1.38

* Элементы, перешедшие в раствор из бентонита.



Таблица 5. Концентрации имитаторов отходов (мкг/л), бентонитовая вода, ICP-MS

Элемент

Первые сутки контакта

+3 сут.

+10 сут.

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Исх.

450 нм

25 нм

Ba

1156

1129

632

438

630

1830

1141

761

1995

Ce

114

47

2

42

155

7.0

145

49

5.4

Cr

231

361

191

185

545

510

691

734

1019

Cs

2977

4450

1632

1907

5071

3236

7110

4021

4696

La

59

2.1

2.1

24

1.1

4.6

90

1.2

138

Nd

138

47

2.0

59

159

12.7

213

48

91

Ni

576

139

63

207

78

185

973

111

1466

Sr

1783

1169

495

810

972

583

2509

321

467

Zr

11.8

2.5

6.1

12

6.0

33.9

20

1.2

9.2

U

879

1333

939

518

1560

587

967

868

851

Примечание: Мо в составе растворов этой серии опытов не определялся.



По содержанию в растворе выделяются три группы элементов: Al, Na, Si, Са, Cs, Mo (тысячи мкг/л), Fe, Ba, Cr, Ni, Sr (сотни мкг/л), U, Zr, РЗЭ (десятки и единицы мкг/л). Для одних элементов (Al, Na, Si, Fe, Cr, Cs, Mo, U) содержания в нефильтрованных растворах растут со временем взаимодействия, т.е. производная их концентраций по времени положительна, но у части из них (Al, Si, Fe, Cа, Ba, Ni, Sr) скорость роста замедляется (т.е. величина производной концентрации по времени, оставаясь положительной, уменьшается). Наименьшая концентрация характерна для РЗЭ и Zr. Фильтрование снижает концентрацию в растворе большинства элементов (кроме Na, Cr, Cs и Mo). Наиболее заметно это для Al, Si, Sr, Ва, Zr и U, слабее фильтрование влияет на содержание Ca и Fe (см. табл. 2, 3).

В опытах с бентонитовой водой концентрация элементов матрицы в растворах выше, особенно Na, Ca и Si, появляются Mg и K в связи с поступлением из бентонита (см. табл. 4). В них выше содержания имитаторов радионуклидов, чем в опытах с дистиллированной водой.

Фильтрование снижает содержание РЗЭ, Zr, Ni, Sr (см. табл. 5) в растворе, содержания других элементов ВАО меняются слабее. Для первых можно предположить высокую долю коллоидов, остальные элементы находятся преимущественно в растворенном виде.

Из данных по составам стекла и нефильтрованных растворов (см. табл. 1–5) вычислены скорости выщелачивания по формуле

Ni=Ci×V/S×f×t, (1)

где Ci – массовая концентрация элемента в растворе, V – объем раствора, S – площадь образца, t – время контакта стекла и раствора, f – массовая доля элемента в стекле. Вычисленные скорости выщелачивания на каждом интервале времени между заменами воды отнесены к серединам этих интервалов. Для элементов матрицы (рис. 2а, в) значения Ni снижаются от Na и Ca к Al, Fe и Si. В бентонитовой воде значения на порядок выше. Скорости выщелачивания имитаторов радионуклидов в опытах длительностью 14 сут снижаются на порядок (см. рис. 2б, г) из-за уменьшения интенсивности взаимодействия стекла и раствора, вероятно в связи с появлением экранирующего поверхностного гелевого слоя.

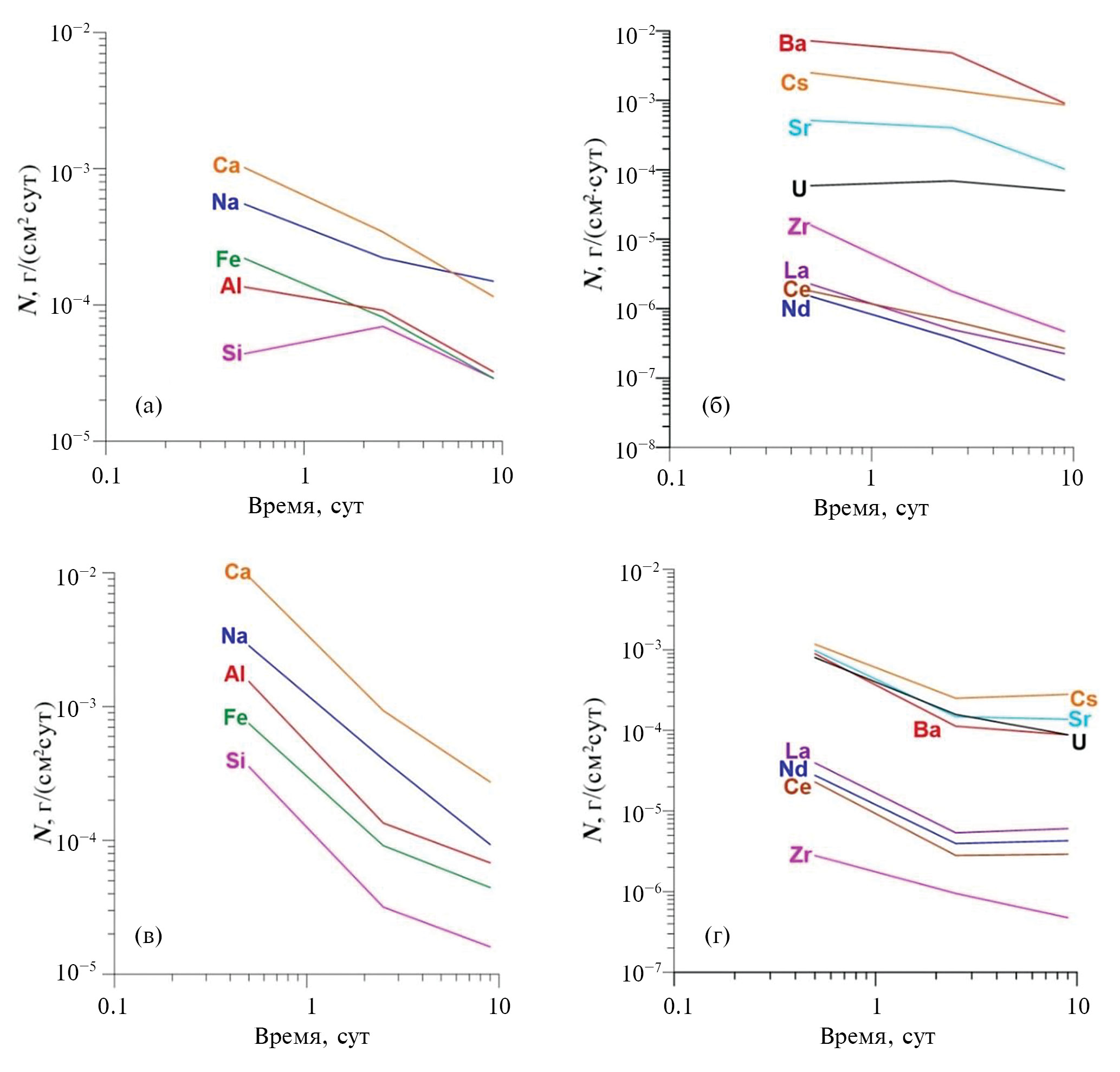

Рис. 2. Скорости выщелачивания элементов обычной (а, б) и бентонитовой (в, г) водой.



ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Часть продуктов выщелачивания остеклованных ВАО, в том числе радионуклиды, могут поступать в раствор в коллоидной форме, получившей название первичного коллоида [5]. Подвижность радионуклидов в виде коллоида может быть существенно выше, чем в ионной форме [24]. Поэтому важно определить долю коллоидной формы элементов в растворах. В моделях выщелачивания B-Si-стекол предполагается, что элементы поступают из неизмененного стекла в раствор за счет диффузии, а положение этой границы смещается из-за растворения [22, 32]. Математическая формулировка такой модели получила название задачи Стефана. Согласно решению одномерной задачи Стефана, при конгруэнтном растворении вещества интенсивность поступления в раствор уменьшается со временем пропорционально 1 / √t [3]. Рассмотрим выщелачивание стекла дистиллированной водой. На начальной стадии угол наклона кривых N (t) к оси абсцисс для Na, Ca и Fe примерно одинаков (см. рис. 2а, б), при аппроксимации зависимостей N (t) степенными функциями ta показатель степени a для них равен 0.6. С учетом возможных ошибок в определении концентраций элементов это согласуется с теоретическим решением задачи Стефана. Графиком степенной зависимости в логарифмических координатах служит прямая линия. Поэтому зависимости N (t) для Al и Si плохо аппроксимируются степенными функциями, так как на начальном отрезке времени N (t) для Al изменяется незначительно, а для Si возрастает. Несовпадение кривых N (t) говорит о неконгруэнтности выщелачивания. Так Na легко поступает из стекла в раствор, за счет этого фронт выщелачивания смещается и образуется гелевый слой, обедненный Na и Ca, обогащенный слаборастворимыми Al и Si [25, 26]. По-видимому, при выщелачивании стекла Al поступает в раствор как Al(OH)4, и почти сразу достигается насыщение с концентрацией Al3+ порядка 10–5 моль/л [9]. Из-за низкой растворимости Al3+ смещение фронта выщелачивания можно интерпретировать как толщину измененного слоя. Пропорциональное 1 / √t убывание N (t) для Na обусловлено тем, что смещение фронта (и толщина измененного слоя) растет пропорционально √t.

Таким образом, путь, который проходят катионы Na+, диффундируя от фронта выщелачивания до границы между измененным слоем и раствором, растет пропорционально. Это не относится к выщелачиванию слаборастворимых Al и Si. Катионы Al3+ и Si4+ поступают в раствор не только от фронта выщелачивания, но и от всего измененного слоя. Поскольку измененный слой обогащен Al и Si, большее количество их катионов поступает в раствор как раз не от фронта выщелачивания, а от всего измененного слоя. Поэтому диффузионный путь Al3+ и Si4+ в раствор растет значительно медленнее, чем t. Содержания Al и Si в измененном слое не равны исходным и даже растут (за счет диффузии при движении фронта выщелачивания и сорбции в гелевом слое), что может привести к временному росту интенсивности их поступления, как в случае Si. В некоторых фильтратах концентрации элементов выше их концентрации в исходных растворах (см. табл. 2–5). Это, вероятно, связано с неоднородностью раствора, из которого отбирались аликвоты для анализа, обусловленной неравномерным пространственным распределением в нем крупных коллоидных частиц.

Снижение концентрации Al в фильтратах (см. табл. 2) указывает, что на всех интервалах выщелачивания Al находится в основном в форме коллоида. Доля коллоидной формы Si в растворе на начальной стадии выщелачивания незначительна, в дальнейшем до 70 отн. % Si в растворе приходится на частицы размером более 25 нм. Содержание Na+ в растворе на фронте выщелачивания выше, чем в объеме раствора, что увеличивает растворимость Al3+ [9]. Раствор оказывается неравновесным: он насыщен у поверхности стекла из-за высоких концентраций Na+. Ионы Al3+ за счет броуновского движения поступают в основной объем раствора, в результате происходит спонтанное формирование коллоидных частиц. Поэтому Al присутствует в растворе преимущественно в коллоидной форме с самого начала процесса. Аналогичным образом формируется и коллоидная фракция Si.

В опытах с бентонитовой водой интерпретация данных об элементах, входящих в каркас стекломатрицы, затруднена. Это связано с тем, что многие из этих элементов входят в состав бентонита. Казалось бы, эту неопределенность легко устранить, вычтя из значений концентраций в фильтрате концентрации этих элементов в растворе, который заливался в автоклав. Однако это не является решением проблемы, поскольку те же элементы могут осаждаться на поверхности стекла. Таким образом, однозначно определить массу этих элементов, поступающих в раствор из стекла, не представляется возможным.

С практической точки зрения главное значение имеет выщелачивание имитаторов радионуклидов. Бентонит существенно влияет на выщелачивание B-Si-стекол (см. рис. 2в, г). Снижается интенсивность растворения Ba и Cs, вероятно, из-за роста концентрации Na в бентонитовой воде и связанной с ним конкуренцией за гидроксильные группы поверхности стекла (см. табл. 2, 4). В начале эксперимента интенсивность выщелачивания U повышается почти на порядок, но с течением времени она становится почти такой же, как и при выщелачивании стекла дистиллированной водой.

Несущественно меняется интенсивность выщелачивания Sr и Zr, но почти на порядок в бентонитовой воде увеличивается скорость выщелачивания Ce, Nd, La. Отметим, что кривые зависимостей N(t), за исключением Zr, группируются в два компактных семейства (см. рис. 2), в одно из которых входят осколочные радионуклиды Cs и Sr, а другое составляют Ce и Nd – также продукты деления и РЗЭ-имитаторы малых актинидов.

При взаимодействии с бентонитом рН водного раствора увеличивается [7], что может привести к интенсификации выщелачивания стекломатрицы. Зависимость скорости выщелачивания боросиликатных стекол от величины рН можно описать соотношением [13]:

N(pH)=N010η([pH]7),

где N0 – величина скорости выщелачивания при рН 7, η – безразмерный коэффициент аппроксимации, принимающий значения в диапазоне 0.3÷0.6 в зависимости от элемента, по которому рассчитана величина N. Помимо роста рН усиление выщелачивания B-Si-стекол в присутствии бентонита принято объяснять наличием в растворе магния, экстрагированного из бентонита [28]. Считается, что Mg соединяется с Si, поступившим при выщелачивании, образуя слаборастворимые силикаты магния. Дефицит Si в растворе у поверхности стекла за счет образования силикатов магния приводит к снижению содержания Si в измененном слое стекла. За счет выноса Si от фронта выщелачивания снижается толщина геля и увеличивается его пористость, а значит и коэффициент диффузии элементов. Полученные результаты согласуются с такой моделью. Mg не входит в состав стекла и поступает в раствор из бентонита. Концентрации Mg в растворе снижаются по мере взаимодействия со стеклом, что может произойти только за счет отложения Mg на его поверхности. Содержания Si в растворе также снижаются со временем. Это указывает на возможность формирования на поверхности стекла вторичных отложений, в которых имеются силикаты магния. Данный эффект неоднократно описывался ранее [15, 17].

Коллоиды радионуклидов значительно более подвижны в подземных водах, чем в растворенной форме. Поэтому важно определить, какая часть имитаторов радионуклидов переходит в раствор в виде первичного коллоида, как доля коллоидной формы меняется со временем и как на это влияет присутствие бентонита. Возможно, что часть имитаторов радионуклидов, поступая в раствор в ионной форме, затем осаждается на бентонитовых коллоидах, которые являются таким образом конкурентами первичному коллоиду.

Обозначим концентрацию имитатора радионуклида в растворе CEl (t), а его концентрацию в фильтрате через мембрану с диаметром пор 25 нм – CEl, 25 (t). Долю коллоидной формы f (t) в содержании элемента El в растворе оценим как

Ft=1CEl,25t/CElt.

Нижняя граница размера коллоидных частиц равна 1 нм, поэтому F является заниженной оценкой. Большая часть имитаторов радионуклидов в растворе находится в коллоидной форме (рис. 3), их доля заметно возрастает для РЗЭ-имитаторов малых актинидов в бентонитовой воде.



Рис. 3. Зависимость коллоидной доли содержаний элементов в растворе от времени опыта. Сплошные линии – опыты с дистиллированной водой, пунктирные – с бентонитовой водой.



Изменение матрицы со временем будут определять 4 процесса [19, 34]: 1) растворение на фронте выщелачивания (граница стекла и геля); 2) диффузия элементов стекла от фронта выщелачивания матрицы в раствор; 3) диффузия воды и ионов из раствора к фронту выщелачивания; 4) осаждение вторичных фаз на поверхности геля. Толщина такого гелевого слоя обычно составляет от сотен нанометров до первых десятков микрометров [14]. На первой стадии скорость растворения стекла максимальная, она называется начальной или “forward rate” [19–21, 26, 32]. С появлением геля на поверхности система переходит в квазиравновесное состояние, где скорость изменения стекла, получившая название “остаточная скорость выщелачивания” становится минимальной и практически постоянной. Соотношение начальной и остаточной скоростей выщелачивания меняется в диапазоне от 102 до 104. Время перехода от начальной к квазиравновесной стадии зависит от температуры, составов стекла и раствора, площади поверхности стекла, объема и скорости обновления раствора [6, 11, 16], при 90°С это занимает от нескольких дней до 20–30 сут. Изученная нами система находится на 2-й стадии взаимодействия (переход от начальной к квазиравновесной стадии) с постепенным снижением скорости выноса элементов из стекла. Изменение стекла в воде определяют [19]: диффузия воды в стекло, обмен щелочей и протонов, гидролиз с разрывом связей атомов в стекле, появление геля и его эволюция, насыщение раствора кремнеземом и глиноземом, осаждение вторичных фаз. Радионуклиды остаются в гелевом слое и могут захватываться вторичными фазами при их осаждении или за счет сорбции. При контакте стекла и воды образуется слой изменений (гель) с резким снижением скоростей растворения стекла и выщелачивания элементов. Только бор, щелочи, а также U и Mo в высших степенях окисления накапливаются в растворе. Активизировать растворение стекла может осаждение вторичных фаз и изменение состава раствора. Изменение концентрации элементов в опытах со временем показало, что в нашем случае перехода системы в стадию 3 еще не произошло.

ЗАКЛЮЧЕНИЕ

Система инженерных барьеров подземного хранилища отходов включает матрицу ВАО, контейнер и буферный слой, засыпку из щебня породы и цементные стенки горных выработок. В Российской Федерации, как и в ряде других стран, рассматривается возможность применения B-Si-стекла как матрицы, а в качестве материала буферного слоя — бентонит. Через какое-то время после консервации хранилище заполнят подземные воды. Со временем произойдет коррозия контейнеров, и воды начнут взаимодействовать с отходами. Степень их загрязнения радионуклидами определяется интенсивностью выщелачивания стекломатрицы ВАО. Подземные воды до контакта с ВАО пройдут через буферный слой бентонита, их состав изменится, что повлияет на выщелачивание матрицы, содержание и форму продуктов выщелачивания в водах.

Исследовано взаимодействие воды и бентонита при 90°С в течение 14 сут. В растворе имеются в заметных количествах Al, Ca, Fe, K, Mg, Na, Si. Высокая доля коллоидов наблюдалась для Al, остальные элементы содержались растворе в ионной форме либо в виде частиц с размерами менее 25 нм. По сравнению с дистиллированной водой интенсивность выщелачивания имитаторов актинидов бентонитовой водой возрастает на порядок, а Ba и Cs снижается. Интенсивность выщелачивания U и Sr растет в начале процесса, затем падает до значений, полученных при выщелачивании стекла дистиллированной водой. Данные о концентрации Mg и Si в растворах свидетельствуют об отложении на поверхности стекла силикатов магния. В результате гелевый слой в опытах с бентонитовой водой становится более проницаем для диффузии элементов, что согласуется с литературными данными.

Более половины РЗЭ-имитаторов малых актинидов и стронция содержится в растворе в коллоидной форме. При взаимодействии стекла с бентонитовой водой доля коллоидной фракции РЗЭ выше, чем в дистиллированной воде. При выщелачивании дистиллированной водой доля коллоидной фракции U сначала составляет около 90%, снижаясь затем до 25%. Коллоидная фракция U в продуктах выщелачивания стекла бентонитовой водой отсутствовала.

Устойчивость матрицы к действию раствора растет с увеличением в стекле глинозема. Стекла с низким содержанием Al быстрее растворяются [14], достигая стадии с минимальной (остаточной) скоростью выщелачивания. В стеклах с высоким содержанием Al гелевый слой максимально обогащен алюминием, что делает его более устойчивым и способным лучше защищать стекло от изменений в воде.

На поведение матрицы кроме бентонитового буфера будут влиять контейнер и продукты его коррозии, цементная облицовка выработок [11, 16, 19, 27]. По данным [16], средняя скорость растворения стекла в хранилище определена как 0.006 г/(м2·сут) при разбросе значений от 0.00005 до 0.06 г/(м2·сут). Наименее устойчиво стекло в сильнощелочных водах, рН которых определяет цементная облицовка. Образование слоя изменений замедляет растворение стекломатрицы, остаточная скорость ее выщелачивания снижается на 2–3 порядка. Высокая устойчивость B-Si стекломатриц доказана натурными опытами [25], археологическими данными и изучением их природных аналогов – базальтовых вулканических стекол [29].

Работа выполнена по теме НИР государственного задания Минобрнауки России для ИГЕМ РАН.

Авторы признательны Б.Р. Тагирову за помощь в проведении экспериментов. Бентонит любезно предоставлен сотрудниками ООО “Компания Бентонит”.

×
