Iron and sulfur isotope factors for pyrite from experimental gamma-resonant studies and heat capacity

Full Text

ВВЕДЕНИЕ

За последние два десятилетия в связи с внедрением многоколлекторных масс-спектрометров с возбуждением индуктивно-связанной плазмой (MК-ИСП-МС) широкое распространение приобрели изотопные геохимические исследования с использованием так называемых нетрадиционных изотопов Fe, Cu, Zn, Hg, Mo, V и др. Среди нетрадиционных изотопов, пожалуй, наиболее популярными стали изотопы железа, что обусловлено не только высокой природной распространенностью этого элемента, но и его вовлеченностью в широкий круг геохимических процессов – от низкотемпературных биогеохимических превращений вблизи земной поверхности до процессов дифференциации, проходящих при сверхвысоких давлениях и температурах. Масс-спектрометрические измерения изотопного состава железа входят в «джентельменский набор» стабильных изотопов, используемый в комплексных геохимических исследованиях. Накоплен громадный массив данных по изотопному составу природных объектов разной природы. Однако использование этой информации и ее корректная интерпретация невозможны без знания соответствующих равновесных коэффициентов фракционирования стабильных изотопов железа.

В настоящее время не существует метода оценки равновесных коэффициентов разделения изотопов, который мог бы считаться абсолютным. Каждый из методов оценки коэффициентов изотопного разделения – теоретический расчет, контролируемый изотопный обмен в лабораторных условиях (лабораторный метод), сравнение природных изотопных составов с минеральными геотермометрами (эмпирический метод) – имеет свои преимущества и недостатки (Chacko et al., 2001): только согласие в оценках изотопных коэффициентов разделения, полученных разными методами, свидетельствует об их надежности. Для изотопов железа оказывается также возможным оценивать равновесные изотопные факторы (β-факторы) методами упругого (Мессбауэровская спектроскопия) и неупругого γ-резонансного рассеяния (Polyakov, 1997, 2009; Поляков, Минеев, 1999; Polyakov, Mineev, 2000; Polyakov et al., 2007; Polyakov, Soultanov, 2011; Dauphas et al., 2012; 2014; 2017; Shahar et al., 2016; 2017).

Изотопные эффекты железа в сульфидах привлекают внимание исследователей как в связи с проблемами гидротермального рудообразования, так и в связи с современными проявлениями гидротермальной активности на океаническом дне (Johnson et al., 2008; Beard, Johnson, 2004; Rouxel et al., 2004; 2008; 2016; Schuessler et al., 2007; Syverson, 2013; 2015; 2017; Staubwasser et al., 2006; Poitrasson et al., 2006; Markl et al., 2006; Anbar, Rouxel, 2007; Butler et al., 2005; Fernandez, Borrok, 2009; Guilbaud et al., 2011; Borrok et al., 2009). Наряду с изотопным составом серы изотопный состав железа в сульфидах несет в себе информацию о механизмах и условиях формирования рудных месторождений и их источниках. Пирит (FeS₂) является распространенным сульфидным минералом, играющим большую роль в процессах рудообразования и традиционно рассматривающийся в изотопных геохимических исследованиях. Равновесные изотопные коэффициенты фракционирования серы между пиритом и другими серосодержащими соединениями исследовались еще с 60-х годов прошлого столетия (Kajiwara et al., 1969; Kajiwara, Krouse, 1971; Smith et al., 1977; Ohmoto, Rye 1979; Seal II,2006). Исследования в этой области не потеряли актуальность и сейчас, причем последние теоретические оценки β-факторов серы для пирита, выполненные из первых принципов (Blanchard et al., 2009; 2012; Liu et al., 2015; 2016), показали определенное отклонение от результатов, полученных ранее. Попытки оценки β-факторов железа для пирита имеют значительно более короткую историю. Первые такие оценки были сделаны (Поляков, Минеев, 1999; Polyakov, Mineev, 2000) по данным мессбауэровской спектроскопии (Nishihara, Ogawa, 1979). Эти результаты были оспорены (Blanchardet al., 2009) на основе расчетов из первых принципов. В ходе последующей дискуссии (Blanchard et al., 2012; Polyakov, Soultanov, 2011; 2012) было установлено, что экспериментальные данные в статье (Nishihara, Ogava, 1979) не соответствуют рассчитанной ими температуре Мессбауэра (θ_M), которая непосредственно используется для расчета β-факторов железа для пирита (Поляков, Минеев, 1999; Polyakov, Mineev, 2000). Был сделан вывод, что для решения вопроса о β-факторах железа для пирита необходимо проведение дополнительных экспериментальных исследований по упругому (мессбауэровская спектроскопия) и неупругому γ-резонансному рассеянию на ядрах ⁵⁷Fe.

Оценка β-факторов железа и серы для пирита явилась основной целью данного исследования. В данной работе представлены результаты по температурному сдвигу в спектрах Мессбауэра, и по этим данным проведена оценка температуры Мессбауэра и β-факторов железа для пирита. Обсуждение полученных результатов проведено путем сравнения с предыдущими оценками на основе мессбауэровской спектроскопии, расчетами из первых принципов (Blanchard et al., 2009) и синхротронными экспериментами по неупругому γ-резонансному рассеянию (Polyakov et al., 2013). Для оценки β-факторов серы для пирита мы провели дополнительные измерения теплоёмкости пирита в интервале температур от азотных до комнатных. По этим данным и результатам экспериментов по упругому и неупругому рассеянию мы рассчитали β-факторы серы по методу, предложенному ранее (Поляков, Минеев, 2000; Polyakov, Mineev, 2000; Поляков и др., 2001; Polyakov et al., 2005; Horita, Polyakov, 2015), и сравнили их с оценками на основе расчетов из первых принципов (Blanchard et al., 2009; 2012; Liu et al., 2015; 2016) и экспериментов по изотопному обмену (Smith et al., 1977).

ТЕОРЕТИЧЕСКИЙ АНАЛИЗ

Расчет β-факторов железа по данным мессбауэровской спектроскопии

Теоретическим обоснованием подхода, который применен в этой статье, является выражение β-фактора в терминах кинетической энергии и разности масс изотопов, справедливое в первом порядке термодинамической теории возмущений (Поляков, Харлашина, 1989; Поляков, 1991; Polyakov, 1997; Polyakov, Mineev, 2000):

$\ln \beta =⥄\frac{\Delta m}{m^{*}}⥄\left(\frac{K}{zRT}⥄-⥄\frac{3}{2}\right)$, (1)

где β – β-фактор; K – кинетическая энергия ядра, подвергающегося изотопному замещению, m и m^* – масса ядер основного и замещающего изотопа, ∆m = m* – m; R – универсальная газовая постоянная; T – абсолютная температура; z – кратность изотопного замещения; для пирита – FeS₂, z = 1 для железа и z = 2 для серы. Кинетическая энергия колебаний ядер ⁵⁷Fe (или другого «мессбауровского» изотопа) может быть измерена методами γ-резонансной спектроскопии. В случае упругого γ-резонансного рассеяния (мессбауровская спектроскопия) кинетическая энергия связана с экспериментально измеримой величиной – изменением отклонения «центра тяжести» мессбауэровского спектра от нулевой скорости (изомерного сдвига) с температурой. Этот температурный сдвиг определяется эффектом Доплера второго порядка (Pound, Rebka, 1960; Josephson, 1960):

$S=K_{{}_{57}\text{Fe}}/m_{{}_{57}\text{Fe}}c$ (2)

в котором S – температурный сдвиг, с – скорость света, здесь и ниже индекс у массы ядра и кинетической энергии указывают, к какому изотопу относятся эти величины.

Подстановка (2) в (1) дает следующее выражение для β-фактора в случае фракционирования изотопов ⁵⁷Fe и ⁵⁴Fe (Polyakov, 1997; Поляков, Минеев, 1999):



$\ln {\beta }_{{}_{\text{57}}\text{Fe/}{}_{\text{54}}\text{Fe}}=⥄-\frac{m_{{}_{\text{57}}\text{Fe}}-m_{{}_{\text{54}}\text{Fe}}}{m_{{}_{\text{54}}\text{Fe}}}⥄\left(\frac{S{m}_{{}_{\text{57}}\text{Fe}}c}{RT}⥄-⥄\frac{3}{2}\right)$ . (3)

Температурную зависимость изомерного сдвига обычно описывают в рамках модели Дебая (Шпинель, 1969; De Grave, Van Alboom, 1991):



$\delta \left(T\right)={\delta }_0+S\left(T\right)={\delta }_0-\frac{9R{\theta }_{\text{M}}}{8m_{{}_{\text{57}}\text{Fe}}c}\left[1+8{\left(\frac{T}{{\theta }_{\text{M}}}\right)}^4\underset{0}{\overset{{\theta }_{\text{M}}/T}{\int }}\frac{{\xi }^3}{\exp \left(\xi \right)-1}d\xi \right]$, (4)

где δ(T ) – изомерный сдвиг при температуре T; δ₀ – изомерный сдвиг при нулевой температуре; θ_M – температура Мессбауэра. В этой модели температурный сдвиг зависит только от температуры Мессбауэра. Таким образом, для расчета β-фактора железа достаточно найти по экспериментальным данным температуру Мессбауэра θ_M, вычислить температурный сдвиг S(T ) по формуле (4) и подсчитать β-фактор по уравнению (3).

β-фактор можно также выразить в виде полинома по четным степеням обратной температуры, если воспользоваться разложением Тирринга для кинетической энергии или температурного сдвига (Housley, Hess, 1966; Polyakov et al., 2005):

${К}_{{}_{57}\text{Fe}}=\frac{3}{2}RT\left[1-\sum _{i=1}^{\infty }{\left(-1\right)}^i\frac{B_{2i}}{\left(2i\right)!}{\left(\frac{{\theta }_{2i}^{\text{Fe}}}{T}\right)}^{2i}\right]$, (5)

в котором В_2i – числа Бернулли (B₂=1/6, B₄=1/30, B₆=1/42, B₈=1/30, B₁₀=5/66,…), а характеристические температуры θ_2i^Fe в рамках модели Дебая выражаются через температуру Мессбауэра:

${\theta }_{2i}={\left(\frac{3}{2i+3}\right)}^{1/2i}{\theta }_M$, (6)

Окончательно для β-фактора железа получим:

$\ln {\beta }_{{}_{57}\text{Fe/}{}_{54}\text{Fe}}=\frac{3}{2}\frac{m_{{}_{\text{57}}\text{Fe}}-m_{{}_{\text{54}}\text{Fe}}}{m_{{}_{\text{54}}\text{Fe}}}\sum _{i=1}^{\infty }{\left(-1\right)}^{i-1}\frac{3B_{2i}}{\left(2i+3\right)\left(2i\right)!}{\left(\frac{{\theta }_M}{T}\right)}^{2i}$. (7)

Разложение Тирринга (7) справедливо при температурах 2πT > θ_M. В разложении (7) для β-факторов железа обычно учитывают не более трех первых членов, что позволяет достигать необходимой точности для температур от комнатных и выше и представлять данные в общеупотребительной полиномиальной форме (Polyakov, Mineev, 2000; Chacko et al., 2001; Dauphaus et al., 2012).

Расчет β-факторов серы для пирита по данным мессбауэровской спектроскопии и теплоёмкости

Использование данных по теплоёмкости для минерала, состоящего из атомов двух эдементов, один из которых имеет «мессбауэровский» изотоп, в сочетании с данными по мессбауэровской спектроскопии позволяет рассчитывать β-факторы обоих элементов. Пирит (FeS₂) удовлетворяет этому условию, поскольку железо имеет “мессбауэровский” изотоп ⁵⁷Fe. Метод определения β-фактора серы для пирита из данных по теплоёмкости и мессбауэровской спектроскопии также основан на применении уравнения (1), которое в этом случае принимает вид (Поляков, Минеев, 2000; Polyakov, Mineev, 2000):

$\ln {\beta }_{{}_{\text{34}}\text{S/}{}_{\text{32}}\text{S}}=⥄\frac{m_{{}_{\text{34}}\text{S}}-m_{{}_{\text{32}}\text{S}}}{m_{{}_{\text{34}}\text{S}}}⥄\left(\frac{K_{{}_{\text{32}}\text{S}}}{2RT}⥄-⥄\frac{3}{2}\right)$, (8)

где множитель 2 в знаменателе в правой части учитывает наличие двух атомов серы в химической формуле пирита.

Как следует из уравнения (8), для расчета β-фактора серы необходимо знание кинетической энергии тепловых колебаний изотопа ³²S. Для образцов, изотопный состав серы которых отвечает природному, кинетическая энергия колебаний изотопа ³²S связана с кинетической энергией колебаний подрешетки серы с природным составом соотношением:

${\lambda }_{{}_{32}\text{S}}\left(K_{\text{S}}-1.5RT\right)=K_{{}_{32}\text{S}}-1.5RT$. (9а)

Аналогичное соотношение справедливо и для железа:

${\lambda }_{{}_{57}\text{Fe}}(K_{\text{Fe}}-1.5RT)=K_{{}_{57}\text{Fe}}-1.5RT$. (9б)

В приближении идеальности смеси изотопов, в котором справедливо уравнение (1) (Поляков, 1993), коэффициенты λ зависят от масс изотопов и их распространенности. Вывод уравнений (9) и коэффициентов λ приведен в приложении.

Кинетическую энергию подрешетки серы в пирите K_S можно рассчитать как разность между кинетическими энергиями всей решетки и подрешетки железа. Кинетическую энергию колебаний всей решетки пирита можно найти по теплоёмкости при постоянном объеме C_V (Поляков, Минеев, 2000; Polyakov et al., 2005), а кинетическую энергию колебаний ⁵⁷Fe – по уравнению (2). Поскольку теплоёмкость измеряется для образцов с природной смесью изотопов, то с учетом соотношений (9) уравнение (8) принимает вид:

$\ln {\beta }_{{}_{\text{34}}\text{S/}{}_{\text{32}}\text{S}}=⥄\frac{m_{{}_{\text{34}}\text{S}}-m_{{}_{\text{32}}\text{S}}}{2m_{{}_{\text{34}}\text{S}}}⥄{\lambda }_{{}_{\text{32}}\text{S}}\left[\left(\frac{K_{\text{total}}}{RT}-9/2\right)-\left(\frac{K_{{}_{57}\text{Fe}}}{RT}-3/2\right)/{\lambda }_{{}_{57}\text{Fe}}\right]$. (10)

Метод оценки кинетической энергии тепловых колебаний пирита по его теплоёмкости C_V основан на разложении Тирринга (Maradudin et al., 1971; Naumov, 1994;):

$\frac{C_V-3Rn}{3Rn}=\sum _{i=1}^{\infty }{\left(-1\right)}^{i+1}\frac{2i-1}{2i!}{B}_{2i}{\left(\frac{{\Theta }_{2i}}{T}\right)}^{2i}$, (11)

где n – число атомов в формульной единице (3 в случае пирита), Θ_2i – характеристические температуры для разложения теплоёмкости. Поскольку в гармоническом приближении C_V = 2(∂K_total/∂T), то соответствующее разложение для кинетической энергии тепловых колебаний можно записать в полной аналогии с (5):

${К}_{\text{total}}=\frac{3}{2}RnT\left[1-\sum _{i=1}^{\infty }{\left(-1\right)}^i\frac{B_{2i}}{\left(2i\right)!}{\left(\frac{{\Theta }_{2i}}{T}\right)}^{2i}\right]$. (12)

Характеристические Θ_2i температуры отличаются от температур в разложении (5). Θ_2i можно выразить через моменты фононной плотности состояний (Maradudin et al., 1971):

${\Theta }_{2i}=h/k_B{\left[\underset{0}{\overset{{\nu }_{\max }}{\int }},{\nu }^{2i},g,\left(\nu \right),d,\nu \right]}^{1/2i}$, (13)

где ν – частота фононов, g(ν) – плотность фононных состояний (фононный спектр); h и k_B – постоянные Планка и Больцмана соответственно, а интегрирование в (13) проводится по всему фононному спектру от нулевой частоты до максимальной ν_max, а g(ν) нормирована на единицу:

 $\underset{0}{\overset{{\nu }_{\max }}{\int }}g\left(\nu \right)d\nu =1$. Разложение Тирринга (11) и (12) справедливо при температурах, удовлетворяющих соотношению 2πT > hν_max/k_B.¹

Подстановка уравнений (12) и (5) в выражение (10) для β-фактора серы с учетом соотношения (6) дает:

$\ln {\beta }_{{}_{\text{34}}\text{S/}{}_{\text{32}}\text{S}}=⥄\frac{m_{{}_{\text{34}}\text{S}}-m_{{}_{\text{32}}\text{S}}}{m_{{}_{\text{34}}\text{S}}}\sum _{i=1}^{\infty }{\left(-1\right)}^i\frac{B_{2i}}{\left(2i\right)!}{\left(\frac{{\theta }_{2i}^{\text{S}}}{T}\right)}^{2i}$, (14)

где характеристические температуры ${\theta }_{2i}^{\text{S}}$ определяются соотношением:

${\left({\theta }_{2i}^{\text{S}}\right)}^{2i}=\frac{{\lambda }_{{}_{32}\text{S}}}{2}\left[n{\left({\Theta }_{2i}\right)}^{2i}-\frac{3}{\left(2i+3\right){\lambda }_{{}_{57}\text{Fe}}}{\left({\theta }_M\right)}^{2i}\right]$. (15)

Как и для β-факторов железа сохранение первых трех членов в (14) обеспечивает необходимую точность оценки β-факторов серы для пирита во всем интервале температур с точки зрения геохимических приложений. Как следует из уравнений (14) и (15), расчет θ_M по температурному сдвигу в мессбауэровских спектрах и характеристических температур Θ_2i по данным теплоёмкости позволяет рассчитать β-фактор серы для пирита.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ И РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ

Синтез пирита

Для проведения исследований нами был синтезирован пирит. Исходными материалами для синтеза пирита послужили (1) кристаллическая сера производства фирмы “Johnson Matthey” (Великобритания), содержание основного компонента 99.9995%; (2) железо, обогащенное изотопом ⁵⁷Fe, содержание изотопа ⁵⁷Fe 95%. Синтез пирита проводили в два этапа: на первом синтезировали троилит (FeS), на втором – пирит путем взаимодействия троилита и серы (Osadchii, Chareev, 2006).

Троилит синтезировали из железа и серы при небольшом избытке последней (приблизительно 3–5 мг на 1 г образца). Смесь железа и серы помещали в вакуумированную капсулу из кварцевого стекла, которую затем запаивали и нагревали, медленно поднимая температуру от 473 до 673 K в течение 240 часов. Пирит был синтезирован путем взаимодействия троилита и серы при температуре от 673 до 773 K в течение 240 часов. Аналогично вышеописанному случаю с троилитом реакцию проводили при небольшом избытке серы относительно ее стехиометрического количества. Далее пирит перетирали в агатовой ступке и вновь отжигали при аналогичной температуре с избытком серы. После охлаждения капсулы в печи небольшое количество сконденсировавшейся серы на холодном конце капсулы механически удаляли. Тестирование показало отсутствие магнитных фаз в исследуемом продукте, а микроскопические исследования в отраженном свете и рентгенофазовый анализ свидетельствовали, что синтезированное вещество является пиритом.

Мессбауэровские исследования

Мессбауэровский эксперимент проводился в геометрии поглощения с помощью мессбауэровского спектрометра MS1104em (разработка НИИ физики ЮФУ, Ростов-на-Дону), работающего в режиме постоянных ускорений с треугольной формой изменения доплеровской скорости движения источника относительно поглотителя. Калибровка мессбауэровского спектрометра осуществлялась при комнатной температуре (22°С) с помощью стандартного поглотителя α-Fe. Мессбауэровские спектры пирита измеряли в интервале температур от 90 до 295 K. Точность поддержания температуры ±0.15 К. Для ускорения проведения измерений использовали пирит, обогащенный изотопом ⁵⁷Fe до 7% от общего содержания железа. Время проведения измерений при данной температуре составляло 4 часа. Обработку спектров проводили c помощью программных комплексов UnivemMS (Брюгеман и др., 1993) и MSTools (Русаков, 2000). Полученные спектры представлены на рис. 1, а зависимости изомерного сдвига и квадрупольного расщепления от температуры – в табл. 1.

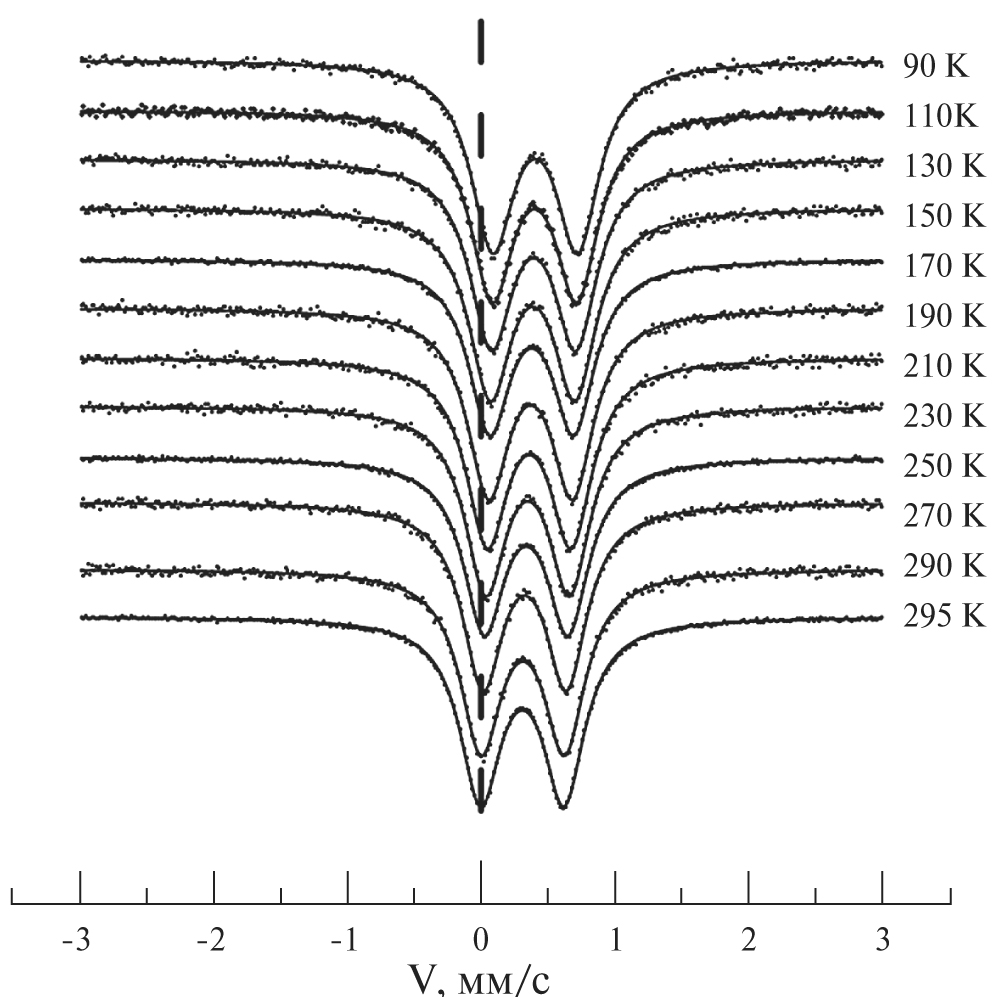

Рис. 1. Зависимость спектров Мессбауэра для пирита от температуры.Сдвиг экспериментальных спектров влево с ростом температуры обусловлен доплеровским сдвигом второго порядка.



Таблица 1. Зависимость изомерного сдвига и квадрупольного расщепления в мессбауэровских спектрах пирита от температуры

T (K)	Изомерный сдвиг		Квадрупольное расщепление
	δ (мм/с)	σ (мм/с)	Q (мм/с)	σ (мм/с)
90	0.40410	0.00065	0.31713	0.00058
110	0.39955	0.00067	0.31663	0.00060
130	0.39227	0.00065	0.31583	0.00058
150	0.38551	0.00066	0.31652	0.00058
170	0.37875	0.00033	0.31433	0.00029
190	0.36995	0.00066	0.31440	0.00118
210	0.36004	0.00070	0.31359	0.00062
230	0.34861	0.00066	0.31308	0.00059
250	0.33691	0.00031	0.31322	0.00028
270	0.32604	0.00064	0.31203	0.00057



Калориметрические измерения

Для измерения низкотемпературной теплоёмкости использовали адиабатический вакуумный калориметр БКТ-3, сконструированный и изготовленный в АОЗТ “Термис” (г. Менделеево Московской области, Россия). Конструкция и принцип работы калориметра описаны ранее (Малышев и др., 1985; Varushchenko et al., 1997). Измерения теплоёмкости на установке проводились автоматически и контролировались компьютерно-измерительной системой, состоящей из компьютера и блока аналогового регулирования и сбора данных. Калориметрическая ампула представляла собой тонкостенный титановый цилиндрический сосуд (внутренний объем 1 см³, масса ~1.6 г), завинчивающийся бронзовой крышкой с индиевым уплотнением для герметизации. Температуру измеряли железо-родиевым термометром сопротивления (R ≈ 100 Ом). Абсолютная погрешность измерений температуры 5 × 10^-3 K, чувствительность термометрической схемы 1 × 10^-3 K. Надежность измерительной процедуры проверяли путем измерения теплоёмкости меди квалификации “ос.ч.”, стандартных синтетического корунда и бензойной кислоты марки К-2, приготовленных в метрологических учреждениях Госстандарта России. По результатам калибровки и поверки калориметра, погрешность измерений теплоёмкости веществ в интервале температур от 75 до 300 К составляла 0.2%. Масса образца пирита (FeS₂) равнялась 1.5572 г; молекулярная масса – 119.975 г/ моль. Измерения пирита проводили в интервале 79 ÷ 300 K при атмосферном давлении; результаты измерений даны в табл. 2



Таблица 2. Результаты измерения теплоемкости при постоянном давлении, C_P

T (K)	CP(ДжК−1моль−1)	T (K)	CP(ДжК−1моль−1)
Серия 1		200.22	49.73
90.98	15.99	203.86	50.46
93.59	17.12	207.89	51.19
95.63	17.88	211.90	51.95
97.68	18.69	215.91	52.68
99.73	19.47	219.91	53.48
102.39	20.38	223.87	54.10
105.65	21.64	227.84	54.75
108.90	22.90	231.79	55.38
112.16	24.16	235.78	56.00
115.43	25.37	239.76	56.60
118.70	26.61	243.70	57.17
121.97	27.82	247.64	57.82
125.24	29.00	251.40	58.30
128.52	30.16	255.30	58.80
131.79	31.30	259.18	59.26
135.07	32.42	263.05	59.70
138.34	33.54	266.91	60.15
141.61	34.63	270.75	60.56
144.88	35.70	274.57	60.98
148.16	36.74	278.37	61.39
151.43	37.76	282.16	61.77
154.70	38.76	285.92	62.15
157.97	39.71	289.67	62.52
161.23	40.66	293.40	62.87
164.50	41.54	297.10	63.23
167.77	42.44	300.79	63.52
171.03	43.30	Серия 2
174.29	44.12	78.90	11.50
177.55	44.91	81.63	12.44
180.80	45.64	83.74	13.11
184.06	46.36	85.84	13.82
187.31	47.15	87.92	14.78
190.51	48.48	90.00	15.52
193.75	49.12	92.06	16.27
196.99	49.73



ОБРАБОТКА РЕЗУЛЬТАТОВ И ИХ ОБСУЖДЕНИЕ

β-факторы железа для пирита

Расчет температуры Мессбауэра. Температуру Мессбауэра рассчитывали по зависимости изомерного сдвига от температуры в табл. 1 в соответствии с моделью Дебая (4). Алгоритм расчета заключался в переборе возможных температур Мессбауэра, расчете изомерного сдвига при нулевой температуре δ₀, и выбора этих величин, отвечающих минимальной сумме квадратов невязок между экспериментальными и расчетными значениями в полном соответствии с методом наименьших квадратов (МНК). Для учета влияния погрешности измерений невязку рассчитывали как отношение разности между экспериментальным и расчетным, деленным на экспериментальную погрешность определения σ из столбца 3 в табл. 1. Перебор возможных значений θ_M проводили в два этапа: на первом  – в интервале температур 300–700  K с шагом 1 K; втором – в интервале 540–580 K с шагом 0.1 K. Найденная температура Мессбауэра θ_M = 551.4 ± 8.5 K, а первые три коэффициента в разложении Тирринга (7) ${\theta }_{2i}^{\text{Fe}}$ равны соответственно 427.1 ± 6.6 K; 446.1 ± 6.9 K; 459.1 ± 7.1 K (табл. 3). Изомерный сдвиг, соответствующий найденной температуре Мессбауэра, δ₀ = 0.5564 ± 0.0014 мм/с. Сравнение экспериментальной температурной зависимости изомерного сдвига с рассчитанной по модели Дебая показана на рис. 2. Предыдущая оценка температуры Мессбауэра θ_M = 610 K по экспериментальным данным (Nishihara, Ogawa, 1979) оказалась неверной вследствие ошибки в расчетах. Правильный расчет по этим данным дает θ_M = 568 K (Blanchard et al., 2009). Погрешность этой оценки, по-видимому, достаточно велика вследствие сравнительно невысокой точности измерений только при двух температурах (Nishihara, Ogawa, 1979). Измерения изомерного сдвига при комнатной и более высоких температурах дали θ_M = 560 ± 18 K (Kancy et al., 1984). Расчет температуры Мессбауэра для пирита по всей совокупности данных (Nishihara, Ogawa, 1979; Kancy et al., 1984) привел к значению θ_M = 557 K (Blanchard et al., 2012; Polyakov, Soultanov, 2012). За исключением ошибочного расчета θ_M = 610 K (Nishihara, Ogawa, 1979), имеющиеся оценки температуры Мессбауэра для пирита согласуются друг с другом с учетом указанных погрешностей.

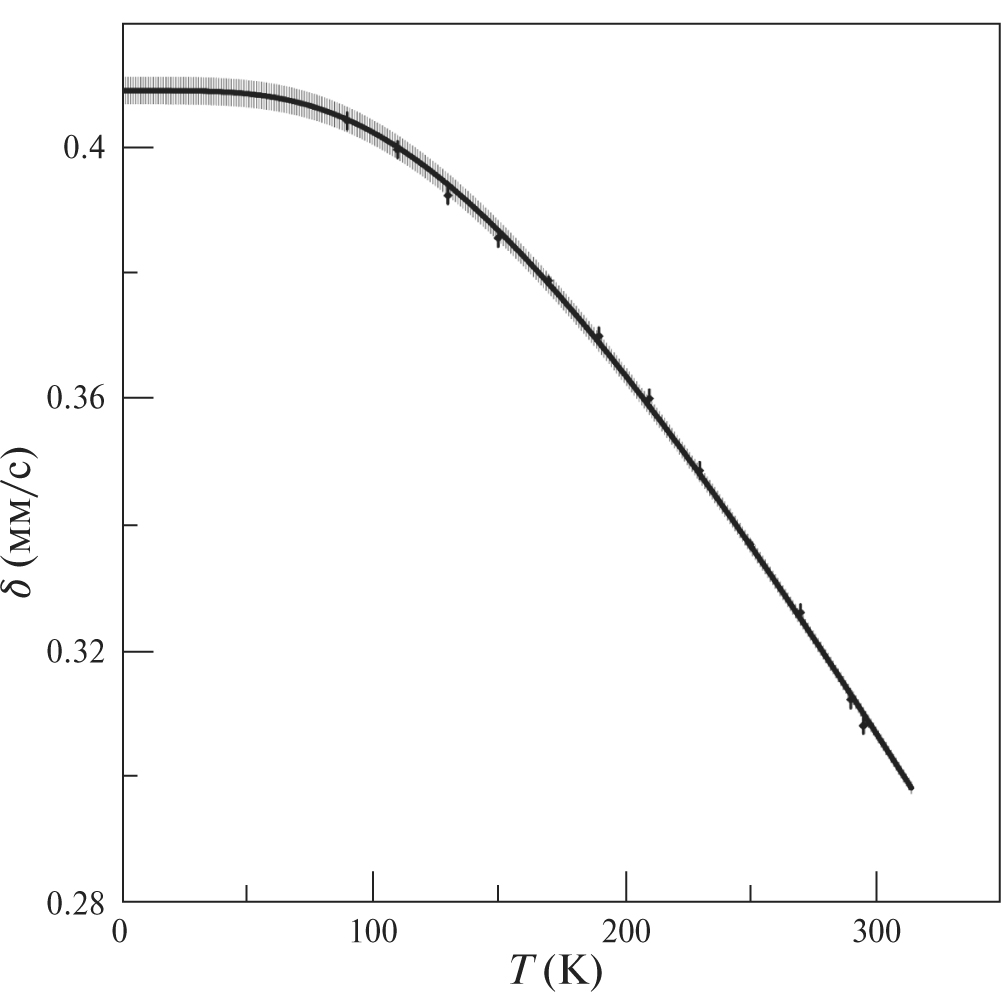

Рис. 2. Температурная зависимость «центра тяжести» спектров Мессбауэра для пирита δ.Заштрихованная область отвечает погрешности 1σ расчетных данных.



Таблица 3. Характеристические (моменты) температуры фононного спектра пирита

Номермомента	Решеткав  целом		Подрешетка железа		Подрешетка серы
2i	Θ(K)	δ*(K)	θFe(K)	δ*(K)	θS(K)	δ*(K)
2	469.8	7.5	427.1	6.6	491.3	8.6
4	515.0	7.8	446.1	6.9	540.8	9.4
6	547.6	6.2	459.1	7.1	574.0	9.9
8	599.6	8.3
10	641.8	16.7
12	659.8	21.5
14	730.4	17.4
16	741.3	18.2

^* ‒ Пoгрешность соответствует интервалу 1δ.



Расчет β-факторов железа. Зная температуру Мессбауэра, можно рассчитать факторы железа для пирита по формулам (3) и (4). Другой способ, приводящий к тем же результатам, заключается в использовании уравнения (7). Подстановка в (7) температуры Мессбауэра θ_M = 551.4 ± 8.5 Kпозволяет представить β-фактор в общепринятой форме в виде полинома третьей степени по квадратам обратной температуры (Chacko et al., 2001):

10³lnβ_57Fe/54Fe = (1.2665±0.0391) x – (0.4584±0.0283)×10^-2x² + (0.2581±0.0239)×10^-4x³, (16)

где x = 10⁶/T ² (K^-2).

Результаты расчетов температурной зависимости β-фактора железа для пирита представлены на рис. 3. На этом же рисунке показаны оценки β-фактора железа для пирита, сделанные в предыдущих работах разными методами. Как видно из рис. 3, наблюдается хорошее согласие между β-факторами, измеренными в этой работе, рассчитанными из первых принципов, полученными в экспериментах по неупругому γ-резонансному рассеянию на ядрах ⁵⁷Fe (Polyakov et al., 2013) и оцененными (Blanchard et al., 2012; Polyakov, Soultanov, 2012) по данным мессбауэровской спектроскопии (Nishihara, Ogawa, 1979; Kancy et al., 1984). Все эти оценки β -факторов железа для пирита согласуются друг с другом в пределах погрешности результатов данной работы. Полученные результаты можно верифицировать путем их сравнения с коэффициентом равновесного фракционирования изотопов железа между пиритом и ионами Fe²⁺ в водном растворе, найденном путем прямого изотопного обмена по методу Нортропа-Клейтона (Syverson et al., 2013). Такое сравнение проведено на рис. 4. Поскольку в экспериментах оценивали фракционирование между изотопами ⁵⁶Fe и ⁵⁴Fe, то необходимо знать β-фактор фракционирования ⁵⁶Fe/⁵⁴Fe. Из уравнения (1) следует:

$\ln {\beta }_{{}^{\text{56}}{\text{Fe/}}^{\text{54}}\text{Fe}}=\frac{m_{{}^{\text{56}}\text{Fe}}-m_{{}^{\text{54}}\text{Fe}}}{m_{{}^{\text{57}}\text{Fe}}-m_{{}^{\text{54}}\text{Fe}}}\frac{m_{{}^{\text{57}}\text{Fe}}}{m_{{}^{\text{56}}\text{Fe}}}\ln {\beta }_{{}^{\text{57}}{\text{Fe/}}^{\text{54}}\text{Fe}}=0.6780\ln {\beta }_{{}^{\text{57}}{\text{Fe/}}^{\text{54}}\text{Fe}}$ (17)

что с учетом (17) дает для пирита:

10³lnβ_56Fe/54Fe= (0.8586±0.0265) x – (0.3108±0.0192) × 10^-2x² + (0.1750±0.0162) × 10^-4x³, (18)

β-фактор железа для ионов Fe²⁺ в водном растворе рассчитан из первых принципов (Rustad et al., 2010) и может быть аппроксимирован уравнением (Polyakov, Soultanov, 2011):

10³lnβ_56Fe/54Fe = 0.6537 х, (19)

где по-прежнему x = 10⁶/T ². Уравнения (18) и (19) для фракционирования ⁵⁶Fe/⁵⁴Fe между пиритом и Fe²⁺ в водном растворе при 350°C дают Δ_{пирит-Fe2+} = 1.13 ± 0.09‰, в то время как прямой изотопный обмен приводит к Δ_{пирит- Fe2+} = 0.99  ± 0.29‰ (Syverson et al., 2013). Как видно из рис. 4, оценки β-факторов железа для пирита, рассчитанные из первых принципов (Blanchаrd et al., 2009) и в синхротронных экспериментах по неупругому γ-резонансному рассеянию на ядрах ⁵⁷Fe (Polyakov et al., 2013), также согласуются с экспериментом по прямому изотопному обмену в пределах экспериментальной погрешности, причем наилучшее согласие достигается при использовании данных по неупругому γ-резонансному рассеянию на ядрах ⁵⁷Fe. Другим примером сравнения с результатами экспериментов по прямому изотопному обмену является фракционирование между пиритом и гематитом. Экстраполяция данных по изотопному фракционированию между гематитом и ионами железа в водном растворе (Skulan et al., 2002; Welch et al., 2003) к 350 °C и их комбинирование с вышеупомянутыми экспериментами по фракционированию изотопов между пиритом и ионами Fe²⁺ в водном растворе (Syverson et al., 2013) позволяют оценить фракционирование ⁵⁶Fe/⁵⁴Fe между пиритом и гематитом (Blanchаrd et al., 2014): Δ_{пирит-гематит} = 0.29 ± 0.40 ‰. Наши результаты для пирита в сочетании с надежными β-факторами железа для гематита, полученные методами мессбауэровской спектроскопии и неупругого γ-резонансного рассеяния (Поляков и др., 2001; Polyakov et al., 2007), дают для фракционирования ⁵⁶Fe/⁵⁴Fe между пиритом и гематитом: Δ_{пирит-гематит} = 0.36 ± 0.12 ‰. Расчеты из первых принципов (Blanchаrd et al., 2009) приводят к несколько большей величине ⁵⁶Fe/⁵⁴Fe Δ_{пирит-гематит} = 0.44 ± 0.13 ‰, что вызвано занижением расчетных значений β-фактора железа для гематита по сравнению с мессбауэровскими измерениями. Синхротронные эксперименты по неупругому γ-резонансному рассеянию на ядрах ⁵⁷Fe (Polyakov et al., 2007; Polyakov et al., 2013) приводят к ⁵⁶Fe/⁵⁴Fe Δ_{пирит-гематит} = 0.3 ± 0.09 ‰.

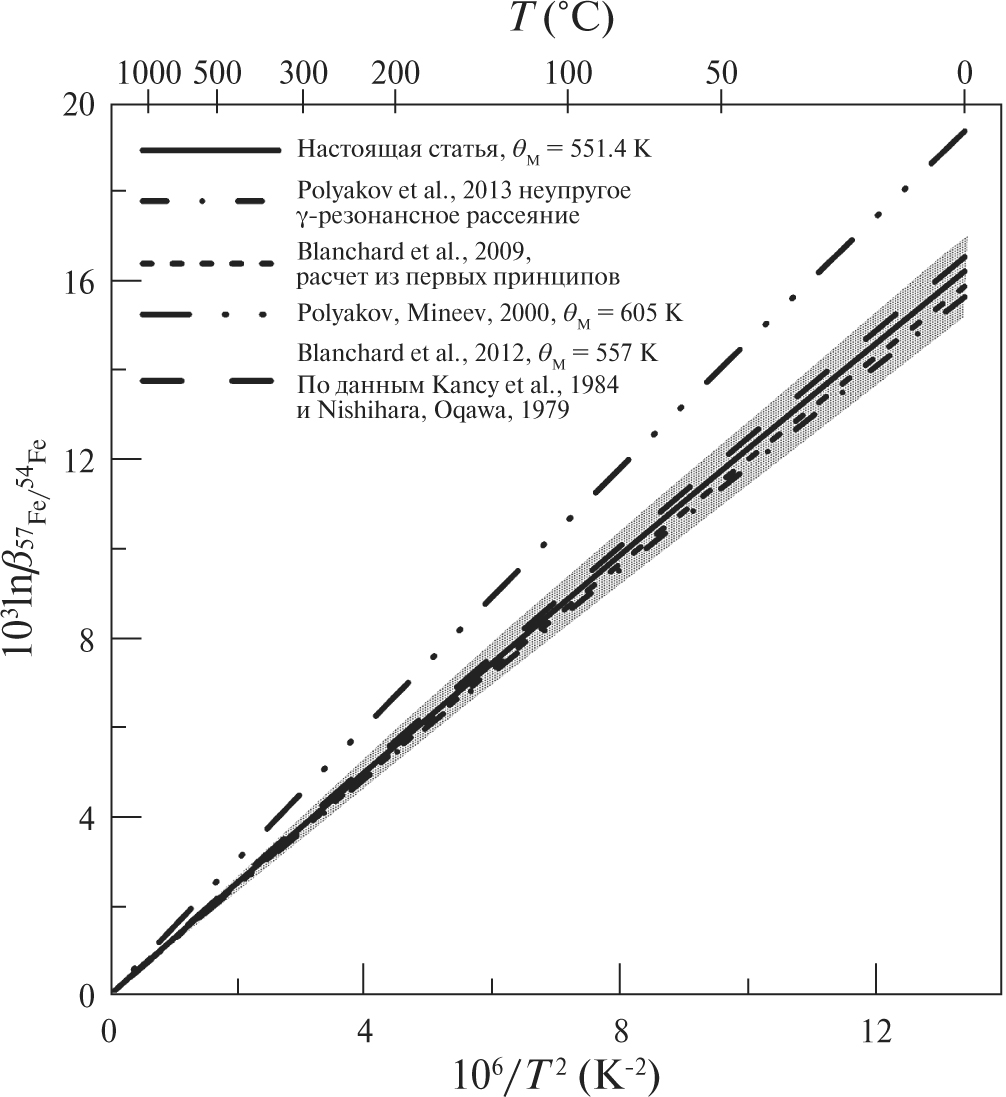

Рис. 3. Сравнение β-факторов железа для пирита, полученных в работах различных авторов.Затенённая область на рисунке показывает интервал погрешности 2σ для температурной зависимости β-фактора, найденной в данной статье. Как следует из рисунка, β-факторы, полученные разными методами (из данных мессбауровской спектроскопии, из экспериментов по неупругому γ-резонансному рассеянию и расчетов из первых принципов), согласуются в пределах указанной погрешности, за исключением β-факторов, рассчитанных в статье (Polyakov, Mineev, 2000) по неправильному значению θM = 605 K (Nishihara, Ogawa, 1979).

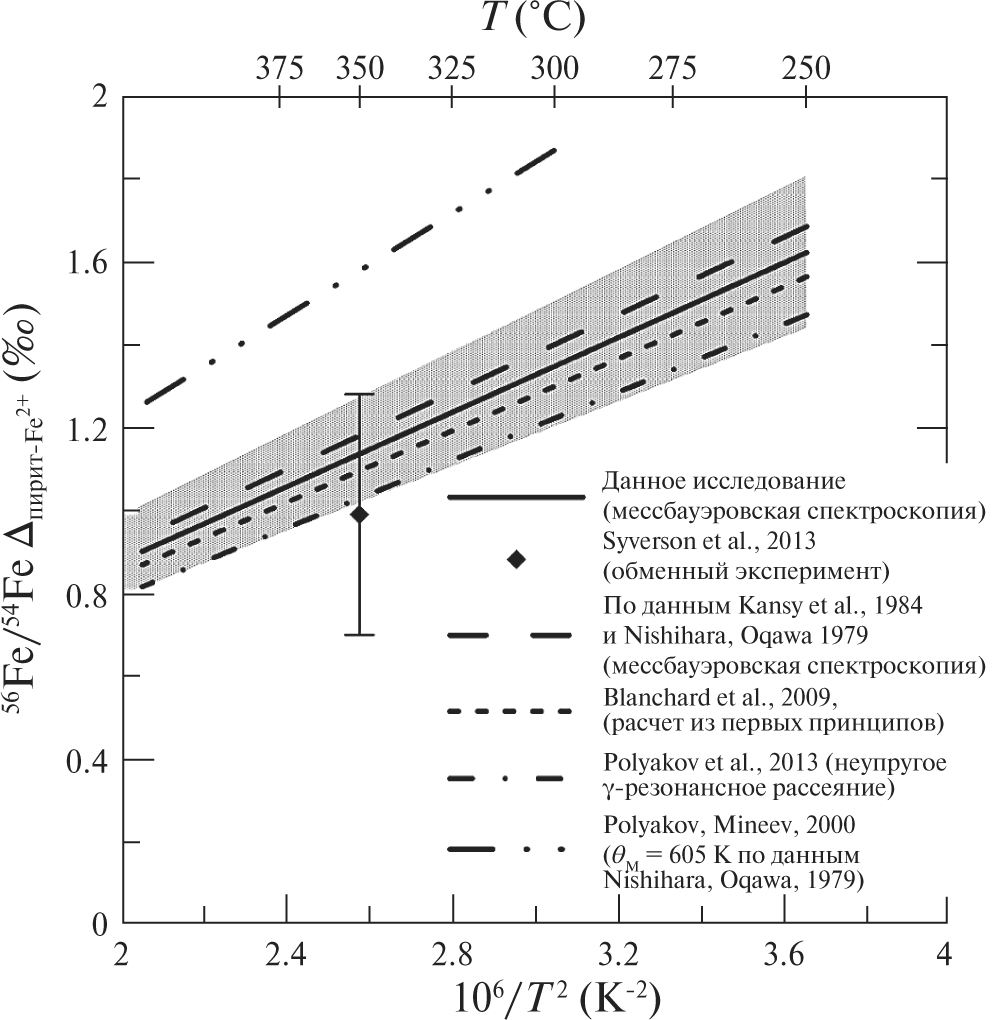

Рис. 4. Фракционирование изотопов железа между пиритом и растворенными в воде ионами Fe2+.Изотопный сдвиг между пиритом и растворенными в воде ионами Fe2+ получен как разность логарифма β-фактора железа для пирита, определенного по данным мессбауэровской спектроскопии, неупругого γ-резонансного рассеяния или рассчитанного из первых принципов и логарифма β-фактора для ионов Fe2+ (Rustad et al., 2010). Экспериментальное значение изотопного сдвига получено методом Нортропа-Клейтона (Northrop, Clayton, 1966) в экспериментах по прямому изотопному обмену. Затененная область соответствует погрешности 2σ для фракционной кривой, полученной по результатам настоящей статьи и расчетов из первых принципов (Rustad et al., 2010).



В целом, β-факторы железа для пирита, полученные из мессбауэровских измерений, в экспериментах по неупругому γ-резонансному рассеянию на ядрах ⁵⁷Fe и в расчетах из первых принципов хорошо согласуются между собой и с равновесными коэффициентами фракционирования изотопов железа, полученными в экспериментах по прямому изотопному обмену, включающих пирит.

³⁴S/³²S β-факторы для пирита

Разложение Тирринга для теплоёмкости пирита. В разложение Тирринга по квадратам обратных температур (11) входит теплоёмкость при постоянном объеме C_V, а не теплоёмкость при постоянном давлении, C_p, которую получают в калориметрических измерениях. Обычно C_V оценивают в приближении Грюнайзена:

C_V = C_p(1 – α_TγT), (20)

где α_T – объемный коэффициент, а γ – параметр Грюнайзена, выражаемый соотношением: γ = α_TC_P κ_S ρ, в котором κ_S – адиабатическая сжимаемость, а ρ – молярная плотность. В соответствии с этим, учитывая уравнение (11), разложение Тирринга для теплоёмкости C_p может быть записано в виде:

$\frac{C_p\left(1-{\alpha }_T\gamma T\right)-3Rn}{3Rn}=\sum _{i=1}^{\infty }{\left(-1\right)}^{i+1}\frac{2i-1}{2i!}{B}_{2i}{\left(\frac{{\Theta }_{2i}}{T}\right)}^{2i}$. (21)

Для расчетов нами были использованы коэффициент теплового расширения и параметр Грюнайзена для пирита, экспериментально определенные в интересующем нас интервале температур (Press, 1949). Наряду с нашими данными по теплоёмкости пирита, для расчета характеристических температур были также использованы результаты наиболее надежных предыдущих измерений (Grønvold, Westrum, 1962; 1976). Характеристические температуры Θ_2i были рассчитаны по МНК (табл. 2). Рис. 5 иллюстрирует результат использования ряда Тирринга (21). Мы использовали восемь членов в разложении Тирринга (21). Это позволило удовлетворительно описать температурный ход теплоёмкости выше 170 K. При температурах выше комнатной наблюдается заметное отклонение между аппроксимацией на основе ряда Тирринга, обусловленное ангармоничностью. При более высоких температурах теплоёмкость превосходит гармонический предел (правило Дюлонга-Пти) для пирита – 3Rn. Погрешность в оценке характеристических температур для членов ряда Тирринга выше четвертого довольно значительная. Но первые три члена, необходимые для оценки ³⁴S/³²S β-факторов серы при температурах выше комнатных, найдены с достаточно высокой точностью (табл. 3).

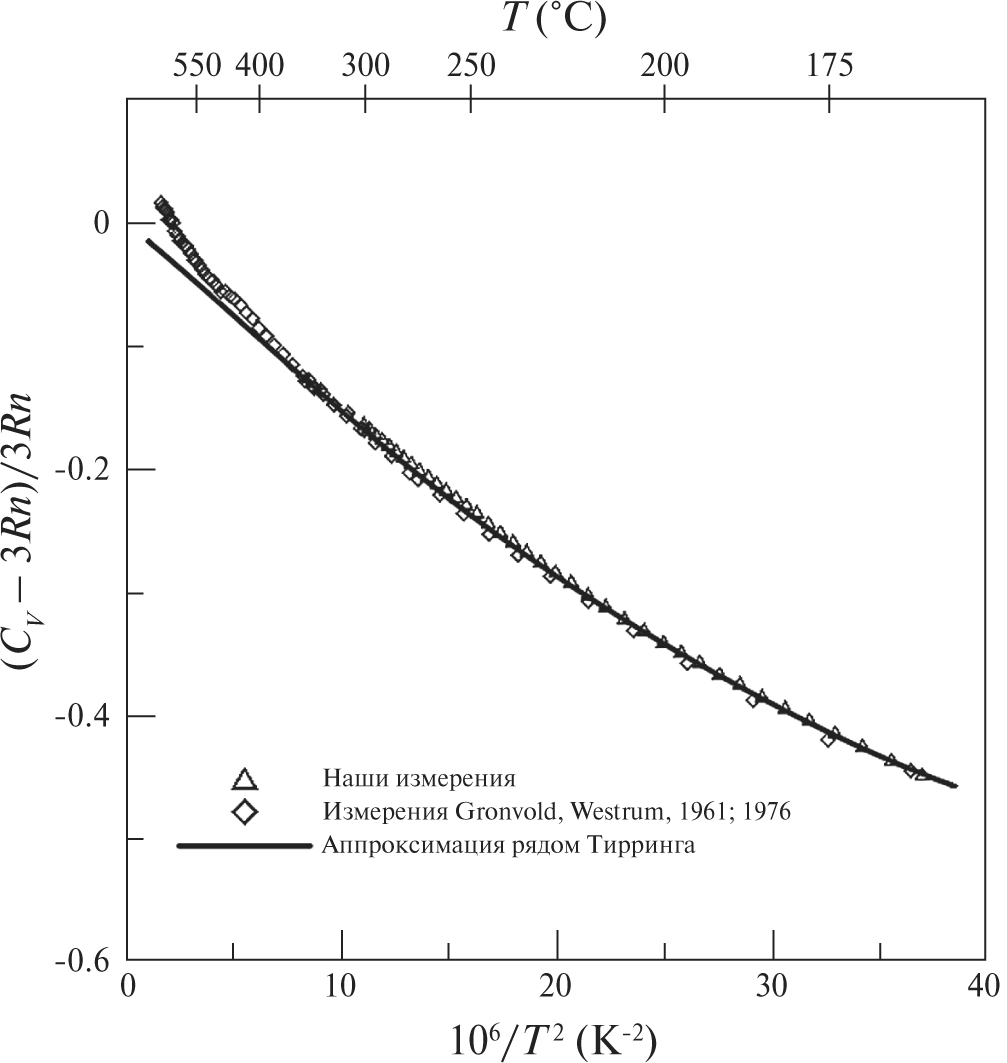

Рис. 5. Аппроксимация измерений теплоёмкости рядом Тирринга.



Расчет β-факторов серы для пирита. Найденные значения характеристических температур для подрешетки серы в пирите позволили получить полиномиальное выражение для температурной зависимости:

10³lnβ_34S/32S = (1.7532±0.0623) x –(1.0470±0.0752) × 10^-2 x² +(1.0424±0.1126) ×10^-4 x³, (22)

где x=10⁶/T ².

На рис. 6а представлены оценки ³⁴S/³²S β-фактора для пирита, сделанные различными авторами. Как видно из рис. 6а, результаты настоящей работы хорошо согласуются с расчетами из первых принципов на основе функционала плотности (Liu et al., 2015; 2016), с другой стороны, наблюдается существенное расхождение с более ранними результатами (Blanchard et al., 2009), также выполненными в рамках подхода, основанного на использовании функционала электронной плотности. В более поздних работах (Liu et al., 2015; 2016) использовалось приближение, не требующее введения масштабирующего множителя (scaling factor) для согласия расчетных и наблюдаемых фундаментальных частот тепловых колебаний. Первые оценки ³⁴S/³²S β-фактора пирита на основе мессбауэровской спектроскопии и теплоёмкости также оказались неточными, т.к. использовали неправильное значение температуры Мессбауэра для пирита (Nishihara, Ogawa, 1979).

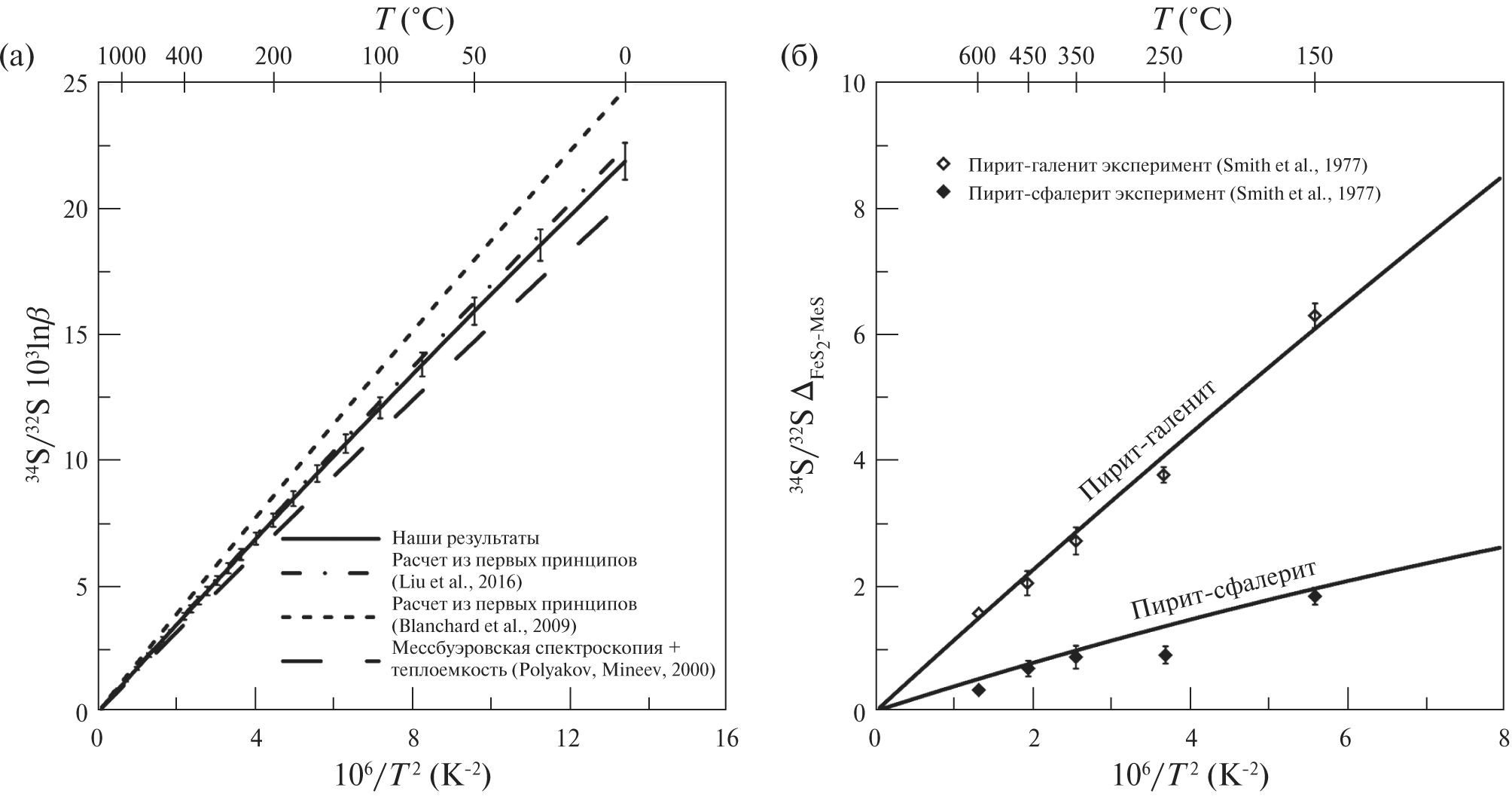

Рис. 6. Верификация полученных β-факторов серы для пирита.

(а) ‒ сравнение с расчётами из первых принципов. (б) ‒ фракционирование в системе пирит-сфалерит-галенит, сравнение с экспериментом по прямому обмену.



Сравнение фракционирования изотопов серы между пиритом и другими серосодержащими минералами требует знания их β-факторов. Наиболее полно исследовалась система пирит-сфалерит-галенит (Smith et al., 1977). На рис. 6б проведено сравнение экспериментального равновесного фракционирования изотопов серы, полученного прямым изотопным обменом (Smith et al., 1977), с фракционированием, рассчитанным на основе ³⁴S/³²S β-фактора для пирита, полученного в этой работе, и β-факторами для галенита и сфалерита (Li et al., 2006). Как видно из рис. 6б, наблюдается хорошее согласие между экспериментами по изотопному обмену (Smith et al., 1977), расчетными β-факторами для галенита и сфалерита и ³⁴S/³²S β-фактором пирита, полученным по данным мессбауэровской спектроскопии и теплоёмкости.

ВЫВОДЫ

Мессбауэровские спектры пирита получены в интервале температур от 90 до 295 K. Температурный сдвиг «центра тяжести» спектра описан в рамках модели Дебая, найдена температура Мессбауэра θ_M = 551.4 ± 8.5 K и рассчитан β-фактор железа для пирита. Температурная зависимость β-фактора представлена в виде разложения Тирринга по четным степеням обратной температуры.

Сравнение с оценками β-фактора железа для пирита другими методами показало хорошее согласие с β-факторами, полученными в синхротронных экспериментах по неупругому γ-резонансному рассеянию на ядрах ⁵⁷Fe (Polyakov et al., 2013) и c рассчитанными из первых принципов на основе функционала плотности (Blanchard et al., 2009). В то же время показано, что предыдущая оценка β-фактора железа для пирита методом мессбауэровской спектроскопии (Polyakov, Mineev, 2000) оказалась неверной, поскольку использовала ошибочное значение температуры Мессбауэра θ_M = 610 K(Nishihara, Ogawa, 1979).

Наблюдается хорошее согласие равновесного фракционирования изотопов в экспериментах по изотопному обмену между пиритом и ионами Fe²⁺, растворенными в воде (Syverson et al., 2013), и между пиритом и гематитом (Skulan et al., 2002; Welch et al., 2003) с соответствующими оценками, полученными на основе β-факторов железа, найденных методами Мессбауэровской спектроскопии для минералов (Polyakov, Mineev, 2000; Поляков и др., 2001; Polyakov et al., 2007), и расчетами из первых принципов для ионов Fe²⁺ (Rustad et al., 2010). Таким образом, для пирита существует согласие между значениями β-факторов железа, полученными разными методами, что свидетельствует о надежности найденных величин.

Теплоёмкость пирита измерена в интервале температур 79–300 K. Полученные результаты согласуются с предыдущими измерениями (Grønvold, Westrum, 1962; 1976). Температурная зависимость теплоёмкости при температурах выше 170 K представлена в виде разложения Тирринга. Найденные характеристические температуры позволяют рассчитать в гармоническом приближении кинетическую энергию колебаний решетки пирита при температурах, интересных с точки зрения геохимических приложений.

По данным мессбауэровской спектроскопии и теплоёмкости определены β-факторы серы для пирита. Полученные ³⁴S/³²S β-факторы хорошо согласуются с расчетами из первых принципов (Liu et al., 2015; 2016). В то же время аналогичные расчеты (Blanchard et al., 2009) приводят к более высоким значениям ³⁴S/³²S β-факторов для пирита. Как и в случае железа, предыдущая оценка ³⁴S/³²S β-факторов для пирита, аналогичная представленному в данной статье (Polyakov, Mineev, 2000), привела к недооценке величины ³⁴S/³²S β-фактора для пирита вследствие неверного значения температуры Мессбауэра (Nishihara, Ogawa, 1979). Найденные ³⁴S/³²S β-факторы для пирита в совокупности с раннее полученными ³⁴S/³²S β-факторами для других сульфидов хорошо согласуются с результатами экспериментального исследования равновесия изотопов серы в системе галенит-сфалерит-пирит методом прямого изотопного обмена (Smith et al., 1977).

Источник финансирования

Исследование поддержано грантом РФФИ № 16-05-01020 и Правительством Российской Федерации: Программа 211, соглашение№ 02.A03.21.0006, и Программа повышения конкурентоспособности Казанского федерального университета.

Примечание:

1 Характеристические температуры θ_2i в (5) можно выразить аналогичным образом, но через моменты проекции фононной плотности состояний на колебания атомов железа (Housley, Hess, 1966; Polyakov et al., 2005; Dauphaus et al., 2012).



ПРИЛОЖЕНИЕ

Учет природного изотопного состава элементов. Расчет коэффициентов λ

Как было сказано выше (см. раздел «Теоретическое обоснование»), при расчете β-факторов серы из данных мессбауэровской спектроскопии и теплоёмкости необходимо учитывать то, что измерения теплоёмкости проходят на образцах, содержащих природную смесь изотопов, а с помощью мессбауэровской спектроскопии оценивается кинетическая энергия колебаний ядер ⁵⁷Fe. Сначала рассмотрим случай Fe. Из уравнения (1) следует, что β-фактор при замещении изотопа ⁵⁴Fe изотопом ⁵⁷Fe выражается:

$\ln {\beta }_{{}_{57}\text{Fe/}{}_{54}\text{Fe}}=\frac{m_{{}_{\text{57}}\text{Fe}}-m_{{}_{\text{54}}\text{Fe}}}{m_{{}_{\text{57}}\text{Fe}}}\left(\frac{K_{{}_{\text{54}}\text{Fe}}}{RT}-\frac{3}{2}\right)$. (П1)

Подобным образом с очевидными подстановками выражается β-фактор при замещении изотопа ⁵⁷Fe изотопом ⁵⁴Fe:

$\ln {\beta }_{{}_{54}\text{Fe/}{}_{57}\text{Fe}}=\frac{m_{{}_{\text{54}}\text{Fe}}-m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{54}}\text{Fe}}}\left(\frac{K_{{}_{\text{57}}\text{Fe}}}{RT}-\frac{3}{2}\right)$. (П2)

Из равенства ln β_54Fe/57Fe = – ln β_57Fe/54Fe и уравнений (П1) и П(2) с очевидностью следует:

$\left(K_{{}_{\text{54}}\text{Fe}}-1.5RT\right)=\frac{m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{54}}\text{Fe}}}\left(K_{{}_{\text{57}}\text{Fe}}-1.5RT\right)$. (П3)

Ясно, что уравнение, аналогичное (П3), справедливо для любого изотопа железа. Тогда для кинетической энергии, учитывая ее аддитивность, можно записать: K_Fe – 1.5RT ) = a_54Fe (K_54Fe – 1.5RT ) + a_56Fe (K_56Fe – 1.5RT ) + a_57Fe (K_57Fe – 1.5RT ) +  a_58Fe (K_58Fe – 1.5RT ) , (П4)в котором a c индексом, указывающим изотоп, обозначает распространенность соответствующего изотопа.

Уравнения (П3) и (П4) являются следствием идеальности смеси изотопов, которое справедливо в первом порядке термодинамической теории возмущений (Поляков, 1993). Отсюда с учетом (П3) непосредственно следует:

$K_{\text{Fe}}-1.5RT=\left[a_{{}_{\text{54}}\text{Fe}}\frac{m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{54}}\text{Fe}}}+a_{{}_{\text{56}}\text{Fe}}\frac{m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{56}}\text{Fe}}}+a_{{}_{\text{57}}\text{Fe}}+a_{{}_{\text{58}}\text{Fe}}\frac{m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{58}}\text{Fe}}}\right]\left(K_{{}_{\text{57}}\text{Fe}}-1.5RT\right)$(П5)

Обозначая выражение в квадратных скобках через ${\lambda }_{{}_{57}\text{Fe}}^{-1}$, найдем искомое соотношение (9б), в котором:

${\lambda }_{{}_{57}\text{Fe}}={\left[a_{{}_{\text{54}}\text{Fe}}\frac{m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{54}}\text{Fe}}}+a_{{}_{\text{56}}\text{Fe}}\frac{m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{56}}\text{Fe}}}+a_{{}_{\text{57}}\text{Fe}}+a_{{}_{\text{58}}\text{Fe}}\frac{m_{{}_{\text{57}}\text{Fe}}}{m_{{}_{\text{58}}\text{Fe}}}\right]}^{-1}=0.980798$ (П6)

Аналогично для случая железа для изотопов серы можно записать:

${\lambda }_{{}_{32}\text{S}}={\left[a_{{}_{32}\text{S}}+x_{{}_{33}\text{S}}\frac{m_{{}_{32}\text{S}}}{m_{{}_{\text{33}}\text{S}}}+a_{{}_{34}\text{Se}}\frac{m_{{}_{32}\text{S}}}{m_{{}_{34}\text{S}}}+a_{{}_{36}\text{S}}\frac{m_{{}_{32}\text{S}}}{m_{{}_{36}\text{S}}}\right]}^{-1}=1.002875$ (П7)

Найденные значения коэффициентов λ использованы при расчете β-факторов серы по уравнениям (14) и (15).
