Infrared thermography in the assessment of temporomandibular joint dysfunction against the background of biomechanical disorders of the cervical spine

Full Text

ОБОСНОВАНИЕ

Общая распространённость синдрома дисфункции височно-нижнечелюстного сустава (СДВНЧС) среди взрослых составляет приблизительно от 31 до 70%, что свидетельствует о высокой встречаемости патологии на популяционном уровне [1–3].

Многие авторы указывают на влияние биомеханических нарушений в шейном отделе позвоночника (ШОП), к которым относят постуральный дисбаланс мышц, локальную гипермобильность, нарушение лордоза и др., на развитие дисфункции височно-нижнечелюстного сустава (ВНЧС) [4–6].

Обычно для инструментальной диагностики биомеханических нарушений в шейном отделе позвоночника и дисфункции ВНЧС используют методы функциональной диагностики и визуализационный метод исследования [7, 8].

В последнее десятилетие внимание исследователей привлекает такой неинвазивный, простой в использовании и недорогой метод исследования, как медицинская инфракрасная термография (ИМТ), которая позволяет в реальном масштабе времени оценить интенсивность инфракрасного излучения от поверхности тела человека, обнаружить изменения теплопродукции и теплопереноса в различных его областях и тем самым выявить нарушения кровотока и иннервации, симптомы развивающихся воспалительных, онкологических и других заболеваний [9, 10]. Термография даёт весьма ценную информацию при обследовании пациентов с мышечно-скелетными болями, позволяющую судить о стадии заболевания, активности воспалительного процесса, а также об эффективности лечебных мероприятий [11, 12].

ИМТ используется для диагностики аномалий перикраниальных мышц и мышц шеи, позволяющей выявить термоасимметрию, связанную с мышечным напряжением [13].

Особый интерес представляют исследования при оценке височно-нижнечелюстных нарушений [14, 15].

Несмотря на высокую диагностическую ценность ИМТ при патологии ВНЧС, применение данного метода в стоматологии остаётся недостаточным. Нуждается в уточнении стандартизированный протокол измерения температуры перикраниальных и жевательных мышц, а также мышц шеи и плечевого пояса, что позволит установить значимость биомеханических нарушений ШОП в патогенезе дисфункции ВНЧС.

Цель исследования — оценка данных инфракрасной медицинской термографии при мышечно-суставной дисфункции височно-нижнечелюстного сустава на фоне биомеханических нарушений шейного отдела позвоночника.

МАТЕРИАЛЫ И МЕТОДЫ

Дизайн исследования

Проведено аналитическое одномоментное (поперечное) исследование. Работа построена на основании анализа данных ИМТ при СДВНЧС на фоне биомеханических нарушений ШОП.

Критерии соответствия

Нами были обследованы 60 пациентов в возрасте 18–35 лет, из них 36 мужчин и 24 женщины.

Первая группа (основная) включала 30 пациентов. Распределение по полу: 17 женщин и 13 мужчин. В данную группу вошли пациенты с жалобами на боли в области шеи и ВНЧС, а также на наличие симптомов, характерных для патологии ВНЧС. После проведённого клинического исследования пациентам данной группы был выставлен диагноз СДВНЧС. Вторая группа (контрольная) — 30 пациентов. Распределение по полу: 7 женщин и 23 мужчины. В данную группу вошли пациенты, не имеющие жалоб, с исключённым диагнозом СДВНЧС после проведения клинического исследования.

Из исследования исключены пациенты старше 35 лет, лица, имеющие травмы и новообразования в области шеи и ВНЧС, аномалии и дисплазии ШОП, дисторсионные травмы и переломы ШОП и челюстно-лицевой области, хронические заболевания и системные поражения внутренних органов, с наличием кардиостимулятора, психических расстройств и беременности, пациенты в процессе ортодонтического лечения.

Условия проведения

Исследование проводилось на базе ФГБОУ ВО «Башкирский государственный медицинский университет», кафедра терапевтической стоматологии. Работа осуществлялась в период с мая по июнь 2024 г. Обследование включало первичный клинический осмотр пациента и диагностику, рентгенологическое исследование проводилось на следующий день.

Исходы исследования

Анализ асимметрии данных инфракрасной медицинской термографии при мышечно-суставной дисфункции височно-нижнечелюстного сустава на фоне биомеханических нарушений ШОП.

Анализ в подгруппах

Критерием распределения больных на подгруппы являлось наличие патологии ВНЧС, которое определялось при клиническом исследовании.

Методы регистрации исходов

Обследование пациентов проводили по схеме, которая включала сбор анамнеза, осмотр лица и полости рта, определение степени открывания рта и его отклонений при открывании, пальпацию ВНЧС и тонуса жевательных мышц, области ВНЧС и мышц шейного отдела.

Всем пациентам была проведена рентгенологическая диагностика на спиральном компьютерном томографе Toshiba с системой Aquilion PRIME в спиральном режиме сканирования с шагом 1,0 мм.

Пациентам обеих групп выполнена магнитно-резонансная томография (МРТ) на аппаратах Siemens Magnetom Aera 1.5T в трансверзальной, сагиттальной и коронарной проекциях, по Т1W, Т2W и STIR.

Тепловизионное исследование мышц лица проводили с помощью портативного тепловизора HTI HT-203U с матрицей разрешением 256×192 пикселя, температурной чувствительностью 0,03 °C, в соответствии с Протоколом тепловизионных обследований European Association of Thermology. Исследование выполнялось в помещении с температурой воздуха 21–23 °С и влажностью 40–70%, в положении стоя и сидя, после адаптации в течение 15 мин. Проводили исследование лица спереди с обеих сторон, с акцентом на лобную область и область проекции ВНЧС, также исследовали заднюю поверхность шеи и плечевого пояса. При анализе термограмм выполняли измерение абсолютной температуры кожи, а также симметричных участков тела, наличие разницы 1 °C и выше расценивали как термоасимметрию [16, 17]. Данные выявленных термоасимметрий сравнивали в группах пациентов.

Для определения функционального состояния мышц челюстно-лицевой области, шеи и плечевого пояса использовали метод поверхностной электромиографии (ПЭМГ) на аппарате «Синапсис» (НМФ «Нейротех»). Проводили одновременное исследование жевательных и височных мышц, затем — жевательных мышц и верхнего пучка трапециевидной мышцы с двух сторон. Для отведения биопотенциалов применяли накожные биполярные биоадгезивные электроды, зафиксированные на участках наибольшего напряжения жевательных мышц, которые выявляли пальпаторно. Амплитуду в мкВ определяли, используя функциональные пробы: в состоянии физиологического покоя и при заданной нагрузке — произвольном максимальном сжатии челюстей по команде в течение 5 секунд с трёхкратным повторением и интервалом отдыха продолжительностью 10 секунд.

Статистический анализ данных

Для выявления статистически значимых различий в сравниваемых группах был использован параметрический критерий Стьюдента для несвязанных выборок с последующим расчётом значимости (р). Значимыми считали различия при р ≤0,05. Расчёты выполнены с использованием пакета прикладных программ Microsoft Office 2013.

Этическая экспертиза

Исследование одобрено локальным этическим комитетом (протокол № 3 от 28.06.2024) ФГБОУ ВО «Башкирский государственный медицинский университет» Минздрава России.

РЕЗУЛЬТАТЫ

Пациенты первой группы обратились в клинику с жалобами на боли в области жевательных и височных мышц, щёлканье и хруст ВНЧС во время открывания рта (72%), а также ночное скрежетание зубами (68%). У всех пациентов первой группы отмечалось отклонение нижней челюсти при открывающем движении, в 22% случаев наблюдалось наличие девиации, в 78% — дифлексии. Наличие рецессий десны, указывающих на перегрузку тканей пародонта, было выявлено у 64% обследуемых, а наличие повышенной стираемости зубов — у 42%. При пальпации мышц жевательной группы и шеи имелся гипертонус у всех обследуемых.

Результаты ПЭМГ жевательных и височных мышц в покое и при заданной нагрузке показали, что у 100% обследуемых первой группы определялось значимое повышение средней амплитуды жевательных и височных мышц, в среднем на 170,4±1,4 мкВ, которое могло быть связано с повышенной психоэмоциональной нагрузкой и наличием мышечно-суставной дисфункции ВНЧС, что привело к компенсированной работе жевательной мускулатуры. В качестве показателей нормы биопотенциалов жевательных мышц использовались полученные ранее данные [18].

Показатели биоэлектрической активности жевательной и височной мышцы второй группы были незначительно выше показателей, взятых за норму, — в среднем на 4,7±1,4 мкВ, что может быть связано со статистической погрешностью или различием используемых для измерения электродов.

Разница показателей биоэлектрической активности жевательных мышц справа и слева составила 103,5±15,2 мкВ в первой группе и практически отсутствовала во второй — 22,5±3,4 мкВ, что указывает на наличие значимой асимметрии в группе пациентов с патологией ВНЧС. Наряду с этим было отмечено, что при заданной нагрузке жевательных мышц происходит изменение показателей биоэлектрической активности мышц шеи у 57% в первой группе в среднем на 128±21,4 мкВ, что свидетельствует о непроизвольном вовлечении мышц шеи в акт жевания при парафункции жевательной мускулатуры, в то время как во второй группе изменения показателей биоэлектрической активности мышц шеи составили 12% — в среднем на 23±8,7 мкВ. Разница показателей биоэлектрической активности мышц шеи составила 131±10,1 мкВ в первой группе и 23,1±11,4 мкВ — во второй. При количественной оценке термограмм наиболее важным является наличие или отсутствие термоасимметрий, также описываются локализация, размеры и форма теплового излучения [19]. Была определена средняя температура путём подсчёта температуры в области переносицы, височной и области жевательной мышцы. Средняя температура этих термоанатомических областей варьировала от 31,3 до 36,8 °C и составляла 34,40±0,15 °C. Если наличие диагностически значимых термоасимметрий лица в основной группе выявлялось у 21 (70%) пациента, то в контрольной — лишь у 2 (6,67%) (рис. 1, 2). Было установлено, что в основной группе показатель термоасимметрии составил 1,68±0,6 °C, тогда как в контрольной — лишь 0,36±0,12 °C (различия статистически значимы (p=0,035213), значение t-критерия Стьюдента — 2,16) (табл. 1).

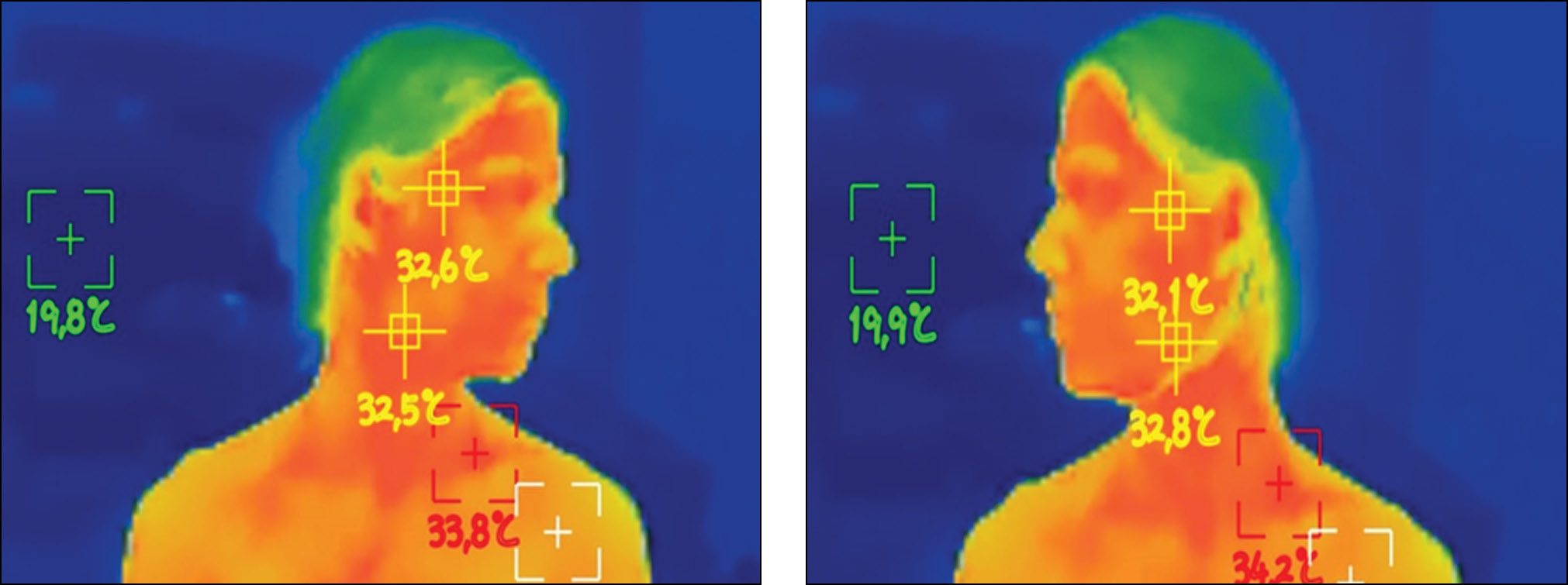

Рис. 1. Оценка термоасимметрии зоны лица пациента контрольной группы, ∆t=0,5 °C. Собственные материалы.

Fig. 1. Assessment of thermal acymmetry of the face zone patient’s control group, ∆t=0.5 °C. Own materials.

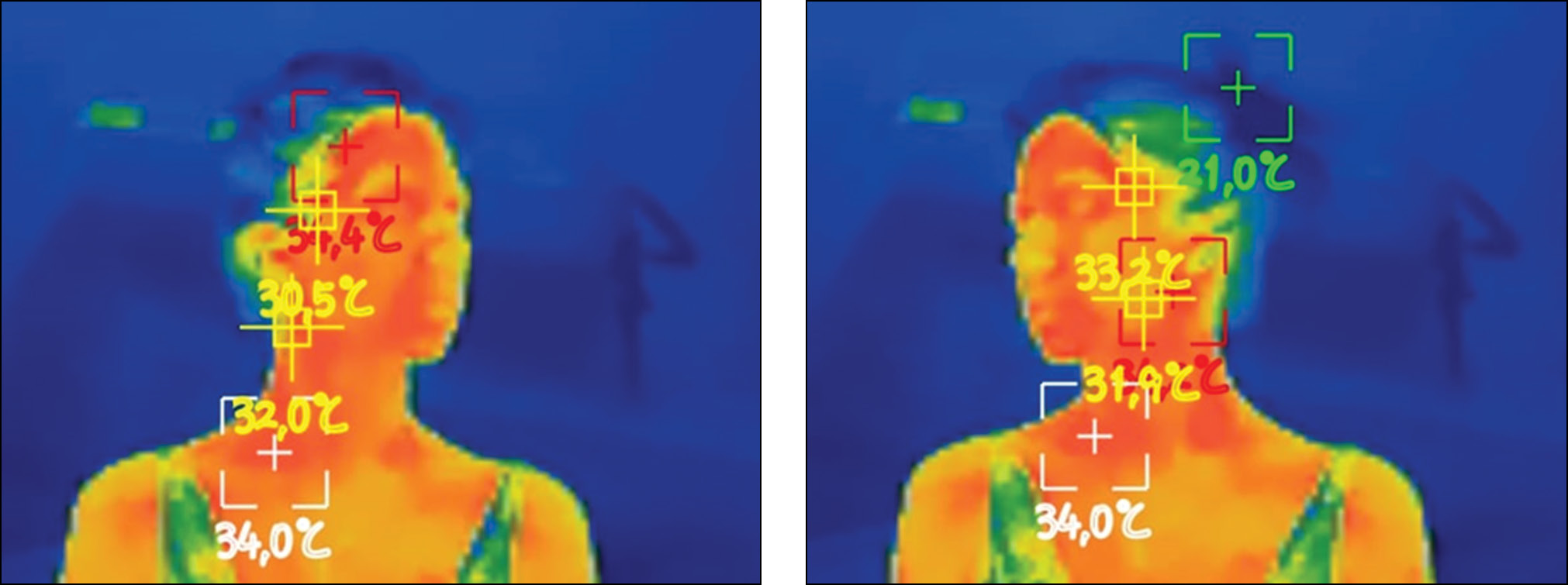

Рис. 2. Оценка термоасимметрии зоны лица пациента основной группы, ∆t=2,7 °C. Собственные материалы.

Fig. 2. Assessment of thermal acymmetry of the face zone patient’s main group, ∆t=2.7 °C. Own materials.



Таблица 1. Оценка термоасимметрии зоны лица

Table 1. Assessment of thermal asymmetry of the face zone

Группа	Термоасимметрия зон лица, °C	t-критерий Стьюдента
Основная (n=30)	1,68±0,6	2,16
Контрольная (n=30)	0,36±0,12



Средняя температура задней поверхности шеи у обследованных пациентов в группах варьировала от 30,6 до 36,1 °C и составляла 33,31±0,85 °C. Термоасимметрия в основной группе составила 1,76±0,12 °C и выявлялась у 24 (80%) пациентов, тогда как в контрольной группе — 0,63±0,07 °C и выявлялась всего у 8 (26,7%) (рис. 3). Различия были статистически значимыми (p=0,000000), значение t-критерия Стьюдента — 8,13 (табл. 2). Наличие термоасимметрии в области жевательных и шейных мышц обусловлено усилением кровоснабжения мышц, находящихся в состоянии гипертонуса.

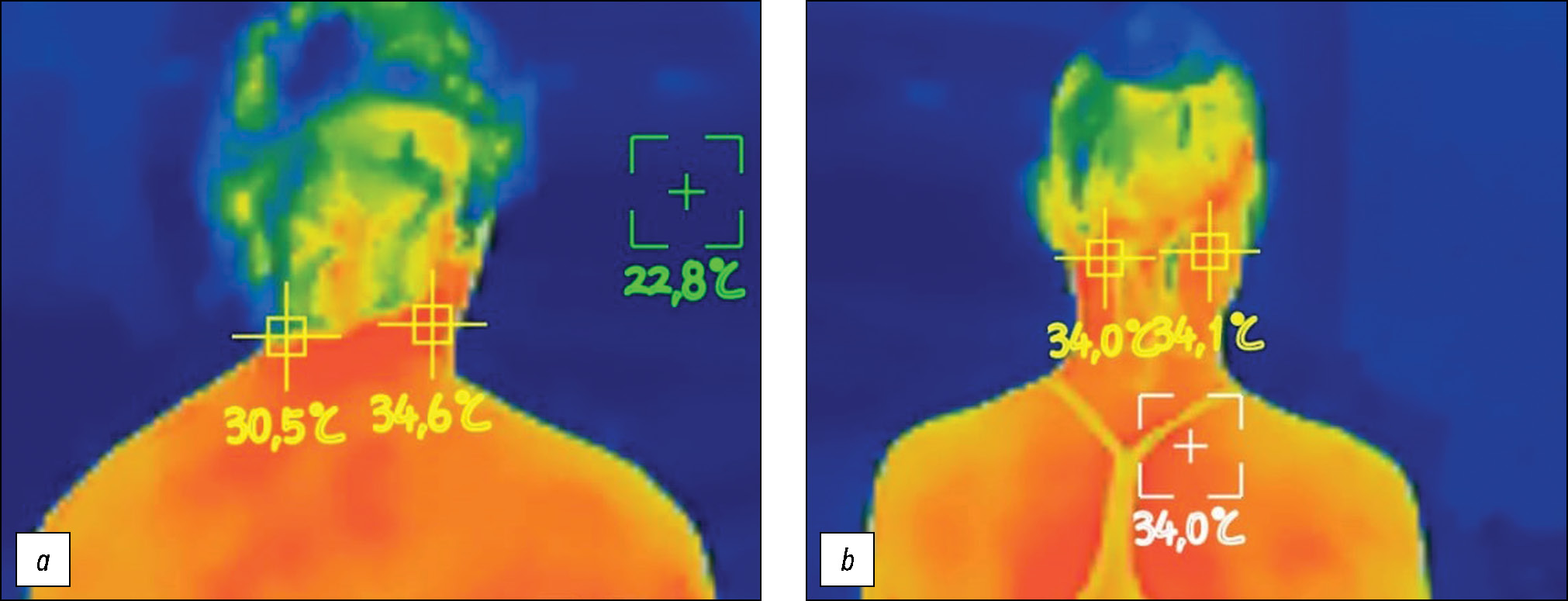

Рис. 3. Оценка термоасимметрии зоны шеи пациента: a — основной группы, ∆t=4,1 °C, b — контрольной группы, ∆t=0,1°C. Собственные материалы.

Fig. 3. Assessment of thermal acymmetry of the neck zone patient’s: a — main group, ∆t=4.1 °C, b — control group, ∆t=0.1 °C. Own materials.



Таблица 2. Тепловизионная оценка термоасимметрии зон шеи

Table 2. Thermovision assessment of thermal acymmetry of the neck zones

Группа	Термоасимметрия шейного отдела позвоночника, °C	t-критерий Стьюдента
Основная (n=30)	1,76±0,12	8,13
Контрольная (n=30)	0,63±0,07



При МРТ-исследовании ШОП обращали внимание на признаки нарушения статики в виде выпрямления шейного лордоза, гиперлордоза, сколиотическую деформацию, дисфиксационные нарушения, наличие склероза замыкательных пластин, остеофитов, унковертебрального артроза, неровности контуров фасеток дугоотростчатых суставов, протрузии и экструзии. В основной группе патологические изменения были выявлены у 22 (73,3%) пациентов, а в контрольной — у 7 (23,3%).

ОБСУЖДЕНИЕ

В работе для изучения температуры поверхности человеческого тела на основании визуализированных термограмм с их последующей количественной оценкой использовался метод инфракрасной медицинской термографии. ИМТ применяется в современной клинической медицине для раннего выявления нарушения кровотока и иннервации, диагностики онкологических, воспалительных, скелетно-мышечных заболеваний. В последние годы применение ИМТ становится всё более широким, особенно в области дополнительной диагностики и раннего выявления заболеваний. Преимуществами метода являются неинвазивность, абсолютная безвредность исследований, возможность неограниченного количества исследований для оценки эффективности проводимого лечения. Количественная оценка данных термограмм проводилась путём измерения абсолютной температуры кожи в проекции патологического образования и на симметричном ему участке путём сравнения её со специальной измерительной шкалой. Значение разницы температуры 1,0 °С оценивается как незначительная асимметрия, от 1 до 2,0 °С — как умеренная и более 2 °С — как выраженная [17, 19]. Температура поверхности тела человека является динамическим параметром, по которому можно судить о физиологических и патологических изменениях в организме, а также об эффективности проводимого лечения [11, 12].

Наличие термоасимметрии в области жевательных и шейных мышц обусловлено усилением кровоснабжения мышц, находящихся в состоянии гипертонуса [13]. Результаты, полученные при исследовании, показывают, что на развитие СДВНЧС существенное влияние оказывают статические и дистрофические изменения в ШОП вследствие формирующихся постуральных нарушений. Применение ИМТ для определения нарушений как в ВНЧС, так и в ШОП достаточно информативно. Однако применение термографии во врачебной практике ещё недостаточное.

Ограничения исследования

В данном исследовании не проводилось динамическое ИМТ-исследование пациентов в процессе лечения. Анализ был сосредоточен на данных термоасимметрии лица и шеи у пациентов с СДВНЧС.

ЗАКЛЮЧЕНИЕ

Термографическое обследование является достаточно информативным методом диагностики ВНЧС и ШОП. Разработанные диагностические критерии могут применяться в практической работе. ИМТ позволила установить корреляционную связь с визуализационными и электрофизиологическими исследованиями этих мышц, которые являются определяющими методами диагностики СДВНЧС. Показатели, свидетельствующие о наличии асимметрии жевательных мышц и мышц шеи при термографическом исследовании, сопоставимы с показателями асимметрии при ЭМГ-исследовании. ИМТ может быть использована для экспресс-диагностики дисфункции ВНЧС, динамики проводимого лечения и его результатов.
