Параметрическое исследование полей, ассоциированных с вершиной трещины, в условиях ползучести с учетом процессов накопления поврежденности с использованием UMAT

Полный текст

Введение

Задача моделирования полей, ассоциированных с окрестностью вершины трещины в условиях ползучести, являлась фундаментальной проблемой нелинейной механики разрушения и остается актуальной в настоящее время [1–15]. Сегодня особый интерес вызывает исследование разрушения материалов и моделирование поврежденности тел с трещинами в условиях ползучести [13–15]. Первые работы, где были предложены параметры сплошности и поврежденности для описания накопления повреждений — статьи Л. М. Качанова [1] и Ю. Н. Работнова [2] — стали классическими исследованиями, положившими начало современной механики поврежденности [3, 4]. Затем было предложено множество математических моделей (определяющих соотношений и кинетических уравнений для описания эволюции повреждений), как совершенно новых [6–8], так и базирующихся на модели поврежденности Качанова—Работнова [9]. В работе [5] авторы проводят обзор экспериментальных и теоретических исследований ползучести при нестационарных сложных напряженных состояниях; описаны результаты ученых, внесших существенный вклад в исследование ползучести с учетом поврежденности, которая может быть представлена в скалярном, векторном, тензорном виде или их комбинацией. В работе [6] приведен целый ряд математических моделей изотропной и анизотропной поврежденности при ползучести, каждая из которых применима к определенному классу решаемых задач, учитывает разные аспекты накопления повреждений и подбирается в соответствии с необходимыми условиями. В одном из последних обзоров [6] авторы вводят классификацию, согласно которой модели поврежденности в условиях ползучести могут быть подразделены на две группы: основанные на напряжениях (модель Качанова–Работнова) и на деформациях (модель Ван–Ту [10]). В соответствии с классификацией в первой группе вводится параметр сплошности или поврежденности и используется концепция эффективного (истинного) напряжения, и, как правило, в такой модели, по мнению авторов [6], введенный структурный параметр не связывается с тем или иным механизмом накопления повреждений. Во второй группе моделей параметр поврежденности связывается с определенным механизмом накопления повреждений, и авторы [6] называют эти модели физически обоснованными. Данная классификация, по всей видимости, требует уточнения и не является совершенной, ибо в фундаментальной монографии Работнова [4] в определяющие соотношения вводятся $n$ структурных параметров, которые могут отвечать за различные механизмы микроповреждений [4]. Были попытки наделить параметр поврежденности физическим смыслом, например, в работе [16] параметр поврежденности был связан с микроповрежденностью материала.

В последнее время предложены модифицированные определяющие и кинетические уравнения для моделирования ползучести в условиях поврежденности. В работе [17] авторы исследуют модели поврежденности при ползучести для описания огнеупорных материалов, в частности высокоглиноземистого кирпича. Авторы рассмотрели три модели ползучести: модель Качанова–Работнова, модель гиперболического синуса [18] и модель Лю–Мураками [19]. Три вышеупомянутые модели повреждений при ползучести включают вторую и третью стадии ползучести, но они не могут описать первую стадию. Чтобы учесть первую стадию ползучести и максимально упростить определяющее уравнение, в [17] выбрано выражение для первой стадии модели Гарофало [20]. Итоговое определяющее уравнение получается путем сложения части, отвечающей первой стадии ползучести из формулы Гарофало и одной из трех вышеуказанных моделей. В результате авторы пришли к выводу, что все три модели, предложенные в [17], могут быть использованы для описания всех трех стадий ползучести, среди которых лучшей с точки зрения совпадения с экспериментальными данными для деформации ползучести и ее скорости с течением времени является модель гиперболического синуса–Гарофало, за которой следует модель Лю-Мураками-Гарофало.

Авторы работы [21] изучали вопрос длительности срока службы электростанций для безопасной эксплуатации. Основным опасным фактором работоспособности электростанции при повышенных температурах является воздействие усталости при ползучести. Продолжительность жизни взаимодействия при ползучести и усталости авторы оценивали с помощью моделирования методом конечных элементов. В работе [21] оценивалась продолжительность жизни модифицированной стали 9Cr–1Mo в условиях взаимодействия «ползучесть–усталость». Чтобы отразить каждую стадию нелинейной ползучести и накопление усталостных повреждений в структуре зерна, были использованы модели повреждения Дайсона [22] и модифицированные модели повреждений Вахаба [23]. Поскольку первичная стадия ползучести оказывает наибольшее влияние на взаимодействие ползучести и усталости между тремя стадиями ползучести, выбрана модель, которая может соответствующим образом отражать первую стадию ползучести. Поэтому была использована модель Дайсона, которая может отражать все три стадии развития деформаций ползучести. Модель Дайсона выражает явление накопления повреждений в условиях ползучести через три переменных состояния. Кроме того, она имеет некоторые преимущества для прогнозирования долгосрочного поведения ползучести по результатам краткосрочных тестов на ползучесть с использованием гиперболической синусоидальной функции [21]. Анализ накопления усталостных повреждений выполнен с помощью модифицированной модели Вахаба [23]. Накопление повреждений от ползучести и усталости, оцениваемое моделями повреждений континуума, фундаментально описывается как независимые функции. Повреждение при ползучести учитывается кинетическим уравнением, которое процесс повреждений связывает с эволюцией напряженно-деформированного состояния (НДС) с течением времени, а скорость усталостного повреждения связывается с эволюцией НДС с ростом числа циклов нагружения. Повреждения, которые накопились внутри материала, согласно механике сплошных сред проявляются как равное снижение несущей способности материала вследствие ползучести и усталости. Повреждения от ползучести и усталости не являются независимыми и могут рассматриваться как одни и те же факторы износа материала. Поэтому, чтобы выразить взаимодействие между повреждениями в условиях ползучести и усталостными повреждениями, авторы использовали их линейную комбинацию для получения общей поврежденности. В настоящее время проводятся исследования ползучести с учетом поврежденности не только в деталях и конструкциях, но и в различных горных породах. Например, в работе [24] авторами исследуется нелинейная модель ползучести с учетом поврежденности соляных пород. Оставшиеся после добычи каменной соли шахты могут служить высокоэффективным и крупномасштабным способом хранения различных форм энергии, например нефти и природного газа, благодаря низкой проницаемости соляных пород. Порода в результате добычи, заполнения и эксплуатации шахт повреждается в условиях ползучести. Автор [24] упоминает в работе целый ряд моделей для описания повреждений в условиях ползучести именно солевых пород. Предложена нелинейная модель ползучести для соляных пород, которые имеют реологические свойства и низкую прочность. Автор [24] вводит модель вязкоупругости Пойтинга–Томсона для описания ползучести, которая получается путем последовательного соединения упругого и вязкого элементов (модель Максвелла), а затем их параллельного соединения с другим упругим элементом. Затем добавляется вязкий элемент Абеля и вязкий элемент с нелинейной поврежденностью. Нелинейный характер деформации ползучести бетона моделируют и авторы работы [25].

В общем случае для решения вышеупомянутых задач широко используется компьютерное моделирование с помощью множества различных программных комплексов, основанных на методе конечных элементов. В решении инженерных задач одними из самых известных можно назвать пакеты Mechanical ANSYS и SIMULIA Abaqus. В данных программных комплексах имеется возможность моделирования новых материалов, определяющие уравнения которых не включены в стандартный набор моделей программного комплекса. Введение новых определяющих соотношений для описания поведения материалов может быть осуществлено с помощью пользовательских подпрограмм, например, таких как UMAT (User Material) в SIMULIA Abaqus. Этот инструмент позволяет смоделировать широкий класс материалов и решить множество разнообразных задач, некоторые из которых описаны в работе [26], что и составляет предмет настоящего исследования.

1. Моделирование полей, ассоциированных с вершиной трещины в режиме ползучести

В многофункциональном пакете моделирования SIMULIA Abaqus, осуществляющем расчеты методом конечных элементов, проведено моделирование плоской пластины с центральной трещиной в условиях ползучести. Пластина имеет размеры $100{\times}100$ мм, длина трещины равна 10 мм. Трещина моделируется разрезом с закругленными вершинами, радиус закругления составляет 0.001 мм. Пластина находится в условиях одноосного растяжения. В качестве материала пластины выбрана сталь, имеющая следующие упругие модули: модуль Юнга $E = 210$ кН/мм$^2$, коэффициент Пуассона $\nu= 0.3$. Для моделирования ползучести на основе пользовательской подпрограммы UMAT избран степенной закон Бейли–Нортона, имеющий следующий вид:
\[ \begin{equation}
\dot{\varepsilon}_{ij} =(3/2) B \sigma_e^{n-1} s_{ij}, \quad
\sigma_e = \sqrt{3 s_{ij} s_{ij}/2} ,
\end{equation} \tag{1} \]
где $\dot{\varepsilon}_{ij}$ — компоненты скорости деформации ползучести; $\sigma_{ij}$ — компоненты напряжений Коши; $\sigma_e$ — интенсивность напряжения; $n$, $B $ — константы материала; $s_{ij} = \sigma_{ij}- \sigma_{kk} \delta_{ij} /3$ — компоненты девиатора напряжений, где $\delta_{ij}$ — символ Кронекера. Материальные константы $n$, $B$ в соотношении (1) — параметры материала, в общем случае зависящие от температуры. Примем для моделирования, что $B = 1 \cdot 10^{-13}$ (Н/мм$^2$)$^{-n}$(ч)$^{-1}$ и показатель ползучести закона Бейли–Нортона $n=3$. Обычно показатель ползучести $n$ для металлов и сплавов принимает значения от 3 до 8. Для отдельных современных высокопрочных сплавов $n\approx 18$ [6, 9, 12], для чистых металлов $n \approx 4$ [27]. Максимальное время моделирования процесса деформирования составляло 5000 ч, нагрузка во всех рассмотренных случаях принималась равной 10 Н/мм$^2$.

Расчетная сетка была построена с использованием сингулярных конечных элементов в окрестности вершины трещины. Концентрические окружности поделены на три области: перед вершиной дуга окружности величиной $180^\circ$ разбита на 36 секторов, таким образом, раствор секторального элемента равен $5^\circ$, две другие части поделены на 17 секторов. Тип элементов сетки — CPS4. Модель разбита на 41948 элементов. В течение 5000 ч к пластине с центральной трещиной прикладывалась одноосная растягивающая нагрузка. В результате расчета были получены поля напряжений, упругих деформаций и деформаций ползучести в окрестности вершины трещины, находящейся в условиях ползучести.

На рис. 1 представлены итоги вычислений в системе SIMULIA Abaqus, реализующей метод конечных элементов. Компоненты тензора напряжений $\sigma_{11}$ и $\sigma_{22}$ вблизи выреза показаны на рис. 1. Поля напряжений приведены в различные моменты времени: 0.2, 103, 1003 и 5000 ч. Таким образом, путем численного конечно-элементного моделирования получены поля вблизи вершины трещины в условиях ползучести. Точность проведенных конечно-элементных расчетов определяется совпадением результатов, найденных с помощью классической модели степенного закона ползучести и с помощью разработанной процедуры UMAT. Достоверность полученных с помощью UMAT угловых распределений компонент тензора напряжений подтверждается их совпадением с асимптотическим решением Хатчинсона–Райса–Розенгрена.

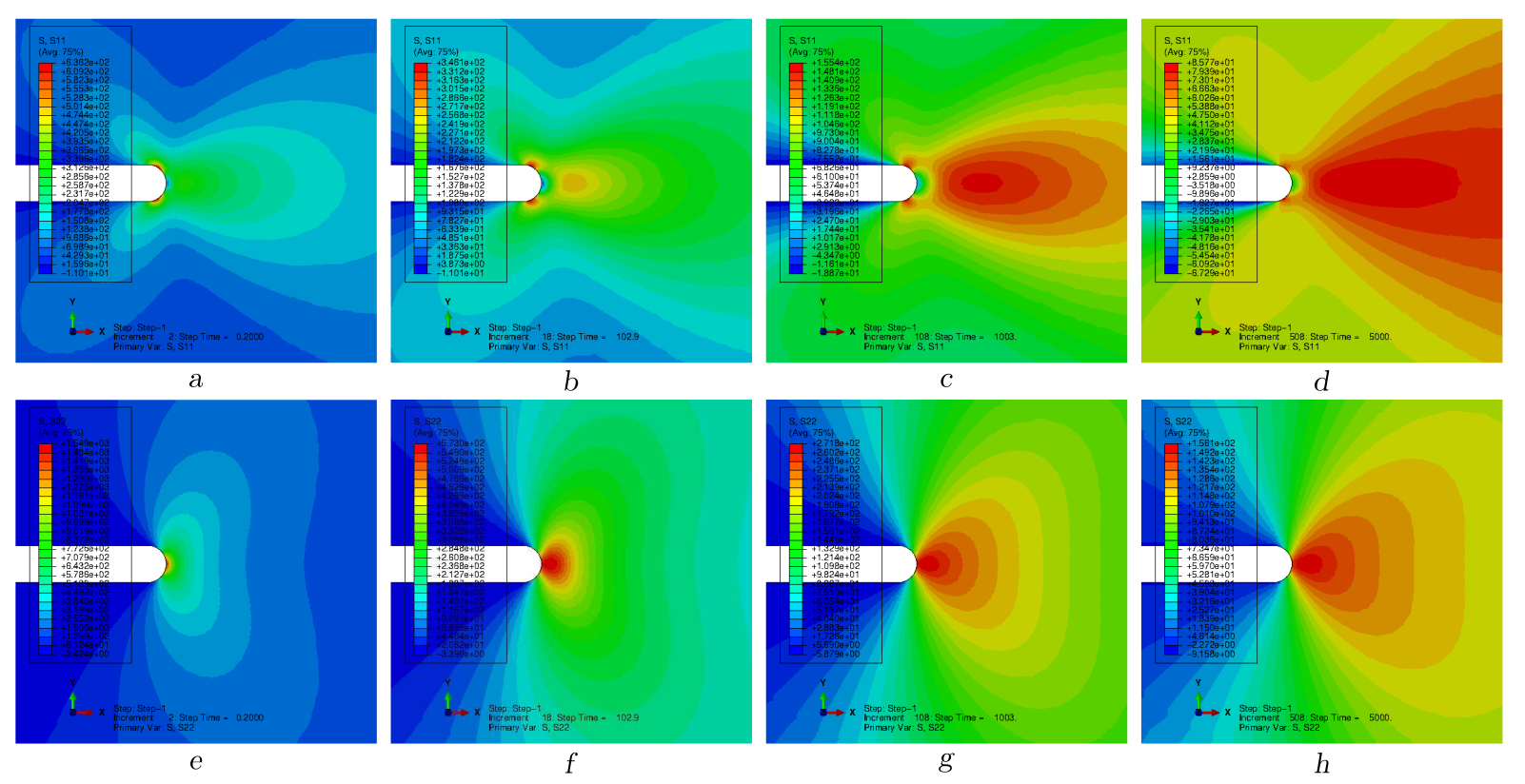

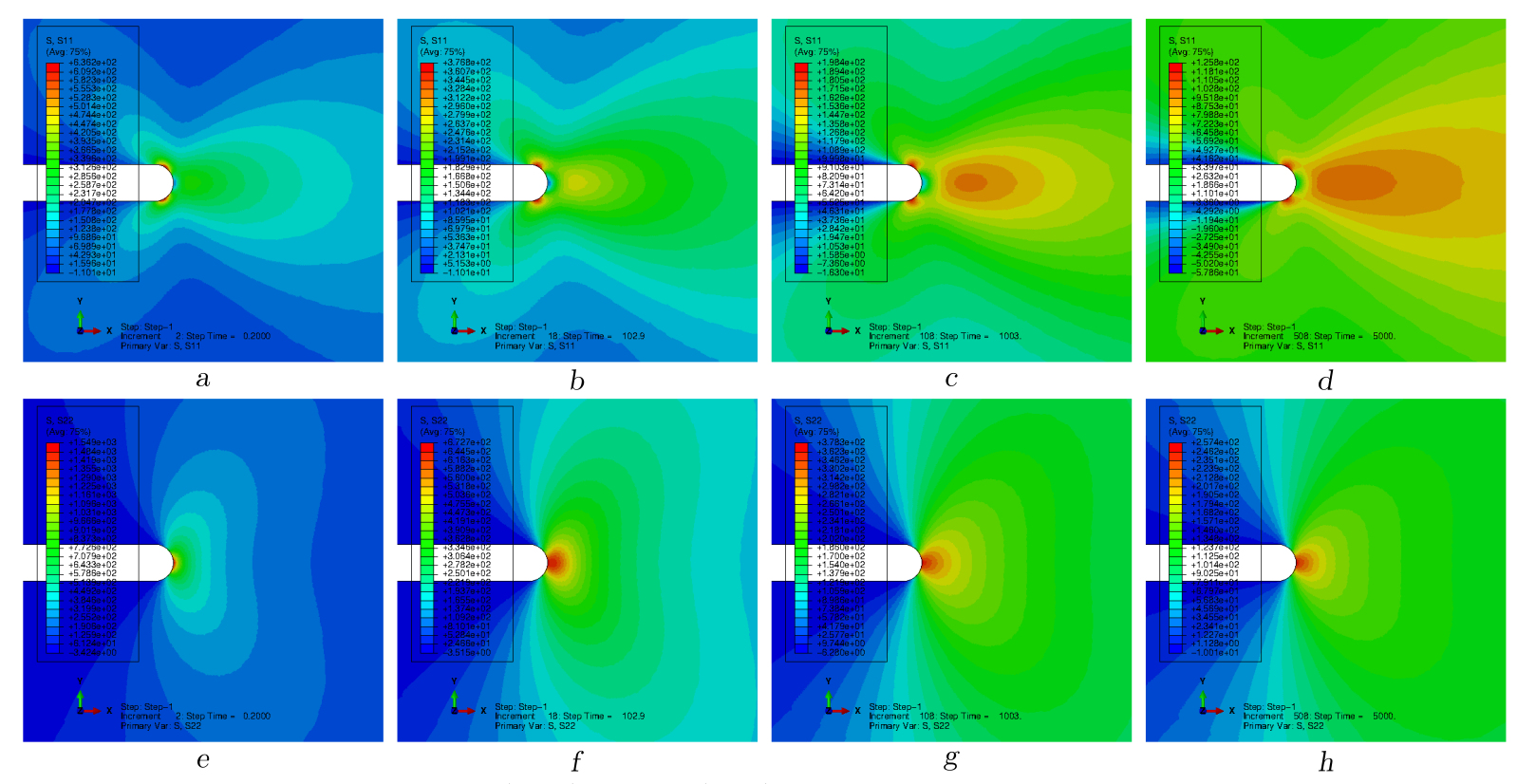

Рис. 1. Поля компонент \(\sigma_{11}\) (a–d) и \(\sigma_{22}\) (e–h) в условиях ползучести c течением времени; результаты отражены для моментов времени 0.2, 103, 1003 и 5000 ч
[Figure 1. Distributions of the stress tensor components $\sigma_{11}$ (a–d) and $\sigma_{22}$ (e–h) under creep conditions at 0.2, 103, 1003 and 5000 hours]

Рис. 2. Результаты конечно-элементного анализа: поля компонент \(\sigma_{11}\) (a–d) и \(\sigma_{22}\) (e–h) в условиях ползучести с учетом поврежденности c течением времени; результаты отражены для моментов времени 0.2, 103, 1003 и 5000 ч
[Figure 2. Distributions of the stress tensor components $\sigma_{11}$ (a–d) and $\sigma_{22}$ (e–h) under creep conditions taking into account damage accumulation processes at 0.2, 103, 1003 and {5000 hours]

2. Анализ области прогрессивного накопления рассеянных микроповреждений у кончика щели

Задачей последующего исследования выступает обнаружение и анализ поля развитой эволюции поврежденности вблизи вершины щели в предположении реализации плоского напряженного состояния для степенного закона установившейся ползучести и канонического кинетического уравнения Качанова–Работнова. Степенной закон ползучести, следуя классической процедуре [4], был дополнен кинетическим уравнением накопления поврежденности Качанова–Работнова и математическая модель представляется в следующем виде:
\[ \begin{equation}
\dot{\varepsilon}_{ij} = (3/2) B (\sigma_e/\psi )^{n-1} (s_{ij}/\psi ), \quad
\dot{\psi} = -A ( \sigma_{eqv}/\psi )^m,
\end{equation} \tag{2} \]
где $\psi$ — параметр сплошности Качанова [1]; $\sigma_{eqv}=\alpha \sigma_e + \beta \sigma_1+(1-\alpha-\beta )\sigma_{kk}$ — эквивалентное напряжение; $\sigma_1$ — максимальное главное напряжение; $\sigma_{kk}$ — гидростатическое напряжение; константы $\alpha$ и $\beta$ находятся экспериментально. Неповрежденному, целостному материалу соответствует значение параметра $\psi = 1$, а $\psi = 0$ означает, что материал полностью исчерпал несущую способность. Вместо параметра сплошности часто используется параметр поврежденности Работнова $\omega$ [2], связанный с параметром сплошности выражением $\omega = 1-\psi$. Для конечно-элементного расчета необходимо задать постоянные материала $A $ и $ m $, фигурирующие в уравнении (2). Обычно $m$ выбирают таким образом, чтобы выполнялось соотношение $m \approx 0.7 n$, полученное эмпирическим путем [12]. В расчетах принимается, что $m=2.5$, $A=0.1$ (Н/мм$^2$)$^{n}$(ч)$^{-1}$. При проведении конечно-элементных расчетов постоянные материала в эволюционном уравнении и определяющем соотношении (2) выбирались на основании экспериментальных данных представленных в работах [6, 9], где приведены значения материальных констант для большого ряда металлов и сплавов. С использованием подпрограммы, являющейся процедурой UMAT комплекса SIMULIA Abaqus, конституциональные соотношения степенного закона с применением идеи истинного напряжения и эволюционное уравнение Качанова–Работнова (2) были внесены в вычислительный сценарий метода конечных элементов пакета Abaqus/Standart, что дало возможность найти распределения параметра сплошности и механических полей. В расчетах принималось, что $B = 1 \cdot 10^{-13}$ (Н/мм$^2$)$^{-n}$(ч)$^{-1}$, $n = 3$.

Проведен широкий класс расчетов одноосного растяжения пластины с центральной трещиной в условиях ползучести с учетом процессов накопления поврежденности. Пространственные зависимости составляющих тензора напряжений от координат $x_1$ и $x_2$ в различные моменты времени приведены на рис. 2. Напряженное состояние проиллюстрировано для тех же моментов времени: 0.2, 103, 1003, 5000 ч. На рис. 3 представлены распределения сплошности с течением времени; показаны картины для 103 и 1003 ч. Полученные области накопления повреждений качественно совпадают с результатами теоретических оценок [13, 14].

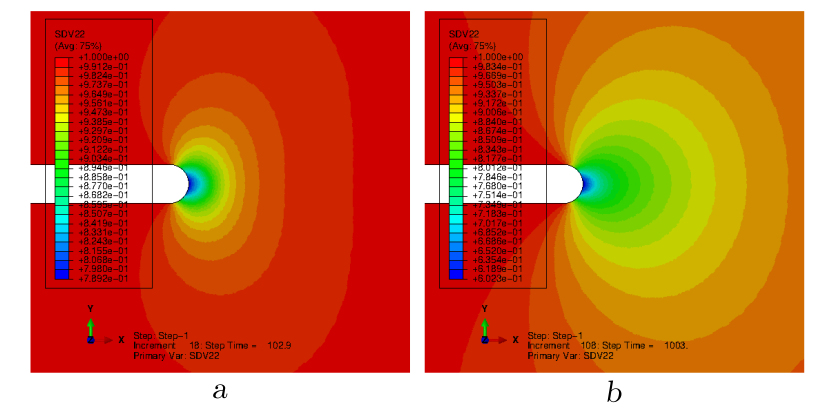

Рис. 3. Распределения сплошности в моменты времени 103 и 1003 ч
[Figure 3. Continuity distributions at 103 and 1003 hours]

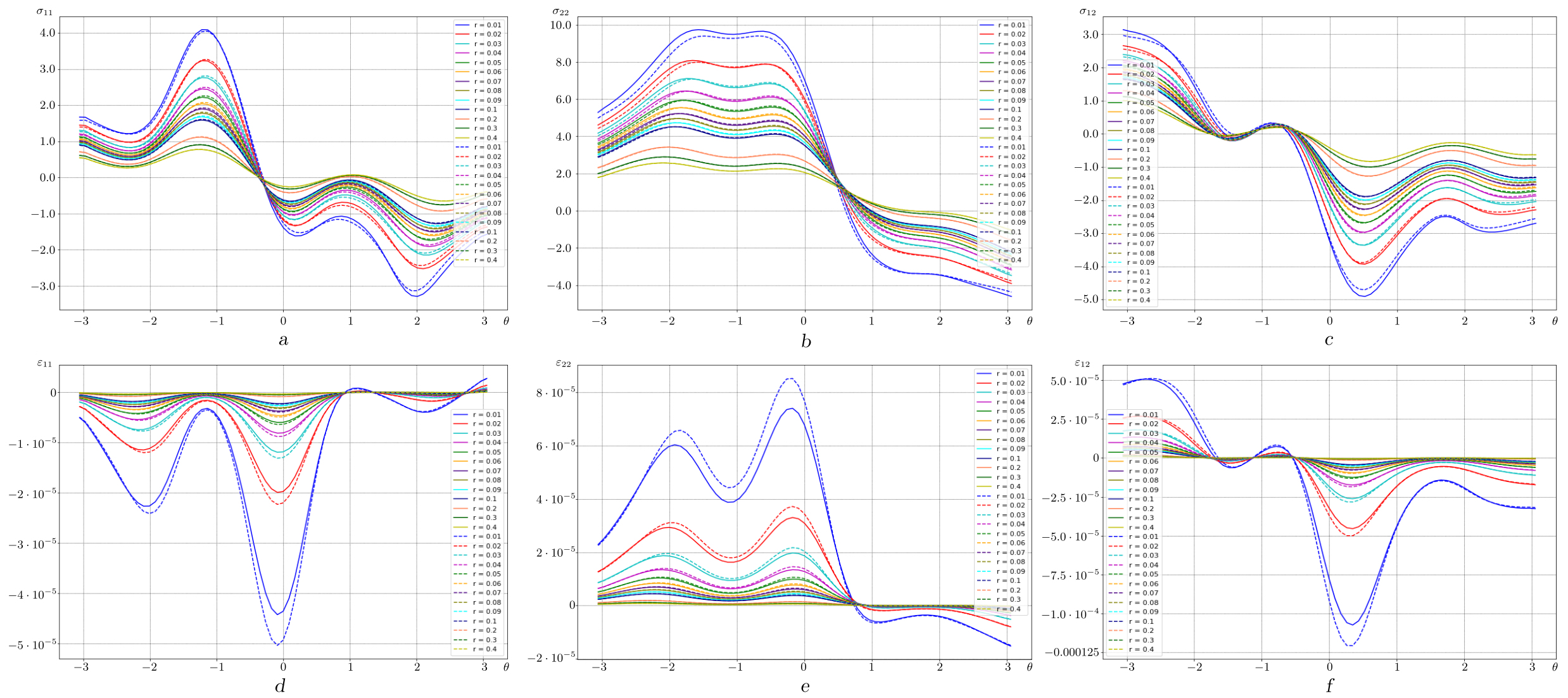

Рис. 4. Сравнение зависимостей компонент тензора напряжений (a–с) и деформаций ползучести (d–f) от полярного угла \(\theta\) без учета поврежденности (сплошные кривые) и с учетом процессов накопления повреждений (пунктирные кривые) с течением времени
[Figure 4. Comparison of angular distributions of stress tensor components (a–с) and creep strains (d–f) under creep conditions without taking into account damage (solid curves) and taking into account damage accumulation processes (dotted curves) over time]

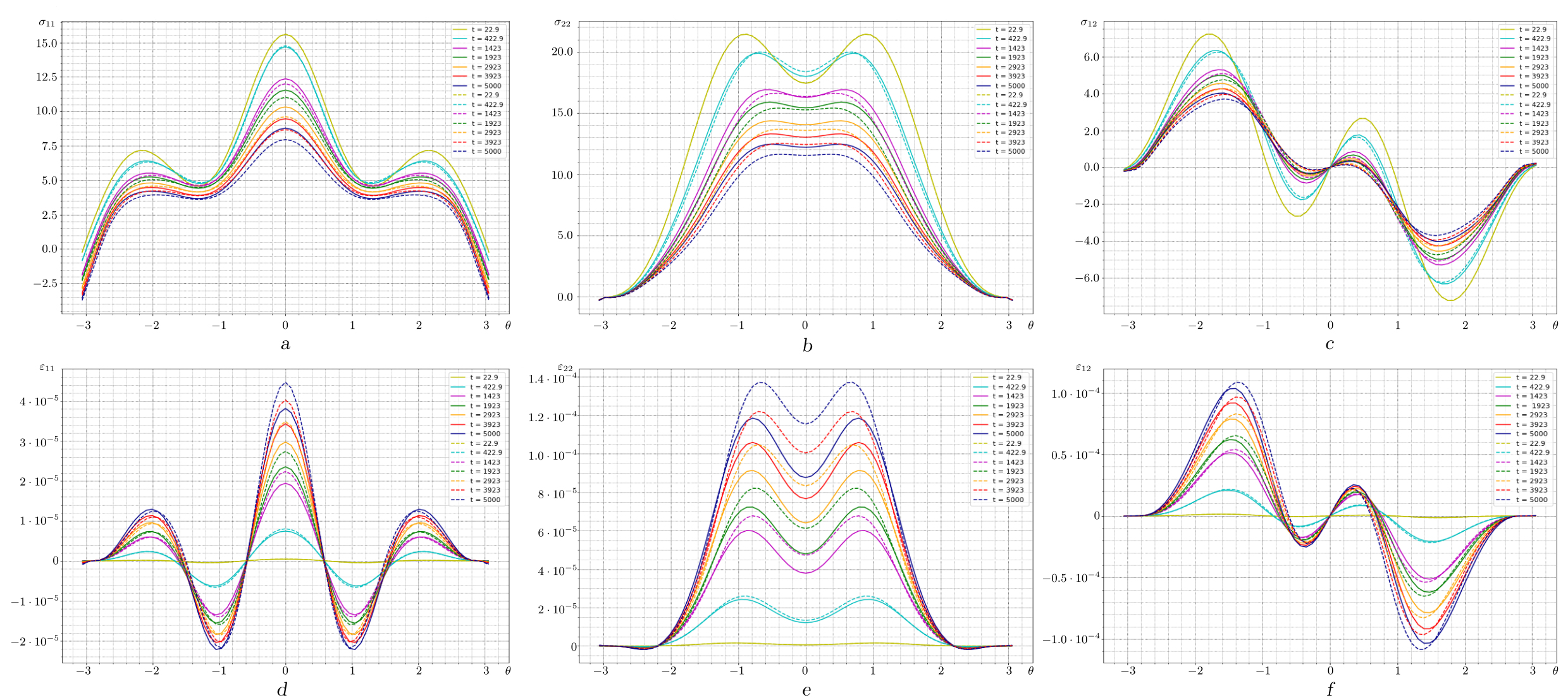

Рис. 5. Сравнение зависимостей компонент тензора напряжений (a–с) и деформаций ползучести (d–f) от полярного угла в условиях ползучести без учета поврежденности (сплошные кривые) и с учетом процессов накопления повреждений (пунктирные кривые) в момент времени 5000 ч на разном расстоянии от вершины трещины
[Figure 5. Comparison of angular distributions of stress tensor components (a–с) and creep strains (d–f) under creep conditions without taking into account damage (solid curves) and taking into account damage accumulation processes (dotted curves) at 5000 hours at different distances from the crack tip]

Особый интерес представляет анализ распределения напряжений, деформаций и сплошности вдоль круговых траекторий с центром в вершине трещины и сравнение распределения напряжений и деформаций в окрестности вершины трещины в условиях ползучести без учета явления накопления поврежденности и с учетом поврежденности. Зависимости компонент тензора напряжений и деформаций от полярного угла приведены на рис. 4 (здесь и далее напряжения отнесены к приложенной нагрузке). Сплошной линией обозначены кривые, соответствующие модели без учета накопления поврежденности, пунктирной линией обозначены распределения в случае введения в модель поврежденности. Результаты приведены для узлов, находящихся на расстоянии 0.01 мм от вершины трещины, с течением времени. Приведены результаты в моменты времени 22.9, 422.9, 1423, 1423, 1923, 2923, 3923, 5000 ч. Из рис. 4 вытекает, что в начальные моменты времени соответствующие кривые моделей с учетом и без учета повреждений совпадают, но с течением времени различия между ними становятся более значительными ввиду накопления повреждений.

На рис. 5 представлены картины распределения компонент тензоров напряжений и деформаций ползучести в момент времени 5000 ч на разном расстоянии от вершины трещины; сплошной линией обозначены кривые, соответствующие модели без учета накопления поврежденности, пунктирной линией обозначены распределения в случае введения в модель поврежденности.

На рис. 6 представлены угловые распределения сплошности в зависимости от расстояния от вершины трещины в момент времени 5000 ч. Обозначим расстояние от вершины трещины через $r$. На рис. 6 видно, как при удалении от вершины трещины угловое распределение сплошности выравнивается и стремится к 1.

В рамках проведенных исследований выполнены вычисления с другими значениями материальной константы $m$. При уменьшении значения данной константы накопление повреждений проходит интенсивнее и быстрее, поэтому, например, при $m=1.5$ уже после 53 ч расчета происходило разрушение в окрестности трещины.
Напротив, при увеличении константы $m$ происходит плавное возрастание поврежденности. Например, при $m=4$ за 5000 ч минимальное значение сплошности достигло 0.96.

На рис. 7 представлены распределения сплошности при $m=1.5$ в момент времени 53 ч и при $m=4$ после 5000 ч.

3. Анализ области накопления повреждений в области вершины наклонной трещины

Задачей настоящей части работы является проведение вычислений с целью определения полей сплошности в окрестности наклонной трещины. Наклон трещины задается углом $\gamma$, составляющим в проведенном численном эксперименте 45 и 60$^\circ$ с горизонтальной осью; длина трещины — 10 мм; радиус закругления трещины — 0.001 мм. Константы материала в расчетах принимаются теми же, что и при моделировании горизонтальной трещины: $B = 1 \cdot 10^{-13}$ (Н/мм$^2$)$^{-n}$(ч)$^{-1}$, $n=3$, $m=2.5$ и $A=0.1$ (Н/мм$^2$)$^{-n}$(ч)$^{-1}$.

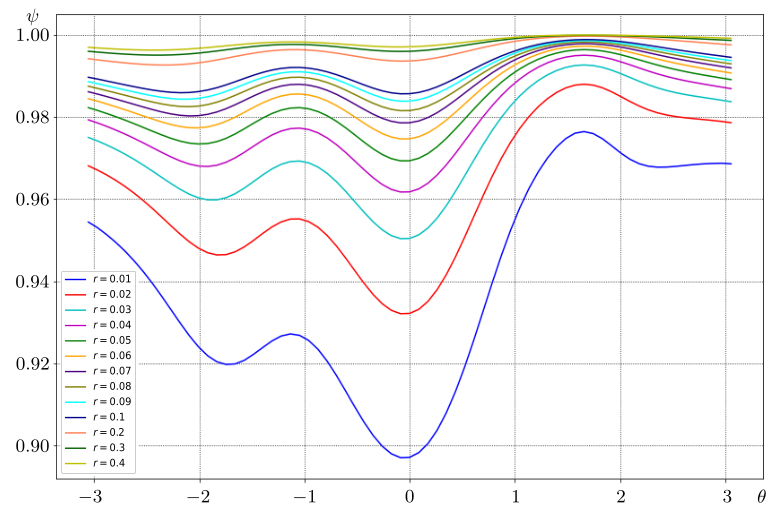

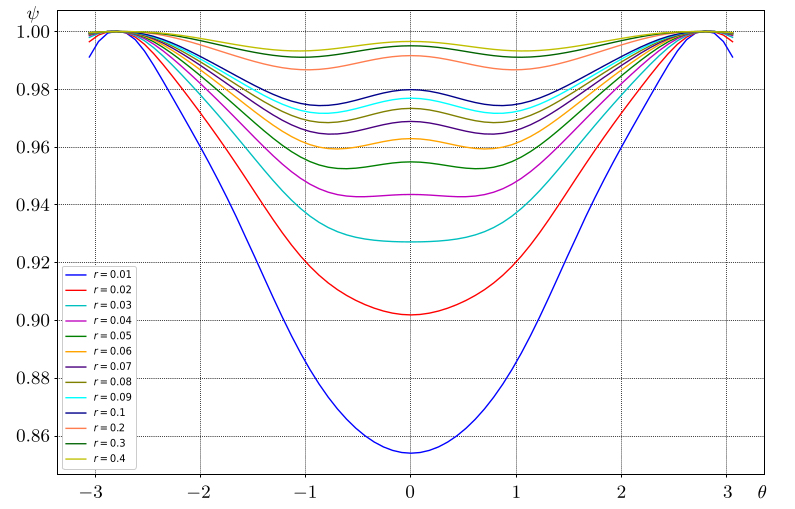

Рис. 6. Угловые распределения сплошности \(\psi\)
[Figure 6. Angular distributions of the continuity parameter $\psi$]

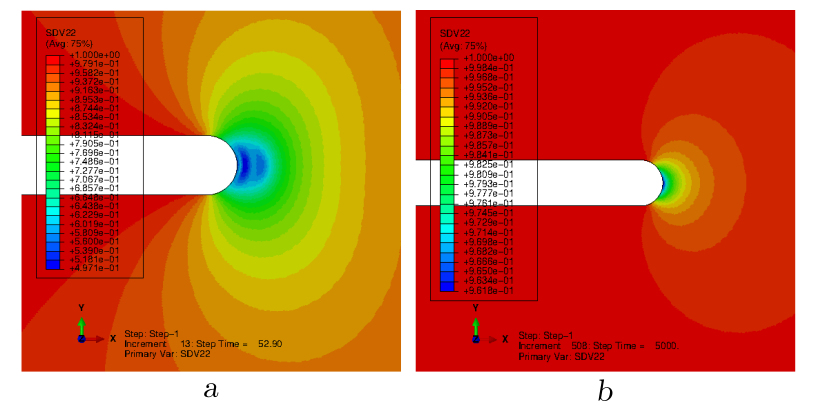

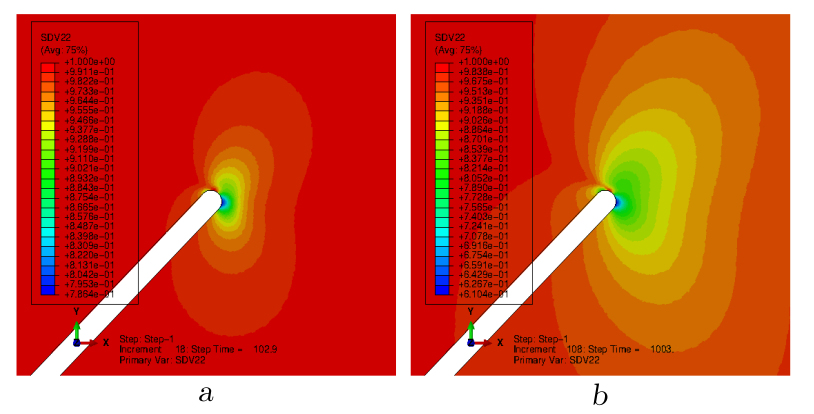

Рис. 7. Распределения сплошности: a) при \(m=1.5\) в момент времени 53 ч; b) при \(m=4\) после 5000 ч
[Figure 7. Continuity distributions near the tip of an inclined crack: a) when $m=1.5$ at 53 hours; b) when $m=4$ after 5000 hours]

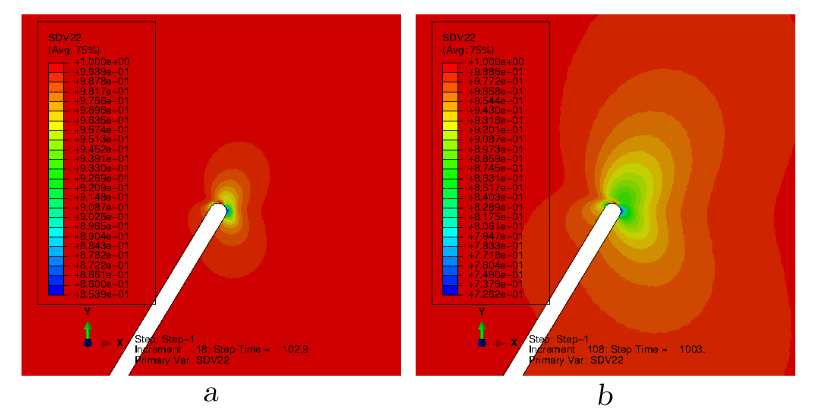

Рис. 8. Распределения сплошности вблизи вершины наклонной трещины (\(\gamma=45^\circ\)) в моменты времени 103 и 1003 ч
[Figure 8. Continuity distributions near the tip of an inclined crack ($\gamma = 45^\circ$) at 103 and 1003 hours]

Рис. 9. Распределения сплошности вблизи вершины наклонной трещины (\(\gamma=60^\circ\)) в моменты времени 103 и 1003 ч
[Figure 9. Continuity distributions near the tip of an inclined crack ($\gamma = 60^\circ$) at 103 and 1003 hours]

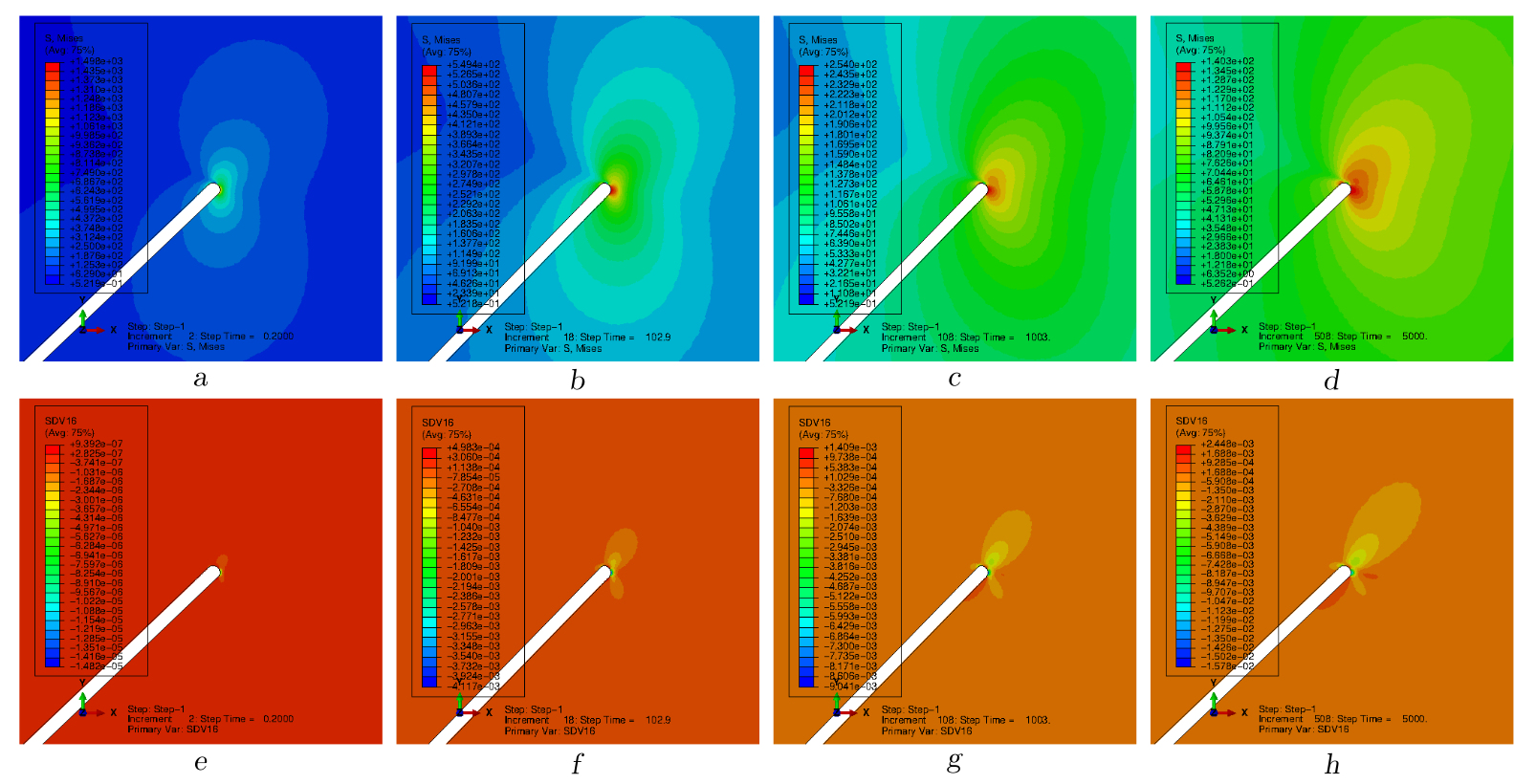

Рис. 10. Распределения интенсивности напряжений по Мизесу (a–d) и компоненты тензора деформаций ползучести \(\varepsilon_{11}\) (e–h) в условиях ползучести с учетом поврежденности в окрестности вершины наклонной трещины (\(\gamma=45^\circ\)) в моменты времени 0.2, 103, 1003 и 5000 ч
[Figure 10. Distributions of the Mises stress intensity (a–d) and creep strain tensor component $\varepsilon_{11}$ (e–h) under creep conditions taking into account damage accumulation processes in the neighborhood of the tip of the inclined crack ($\gamma = 45^\circ$) at 0.2, 103, 1003 and 5000 hours]

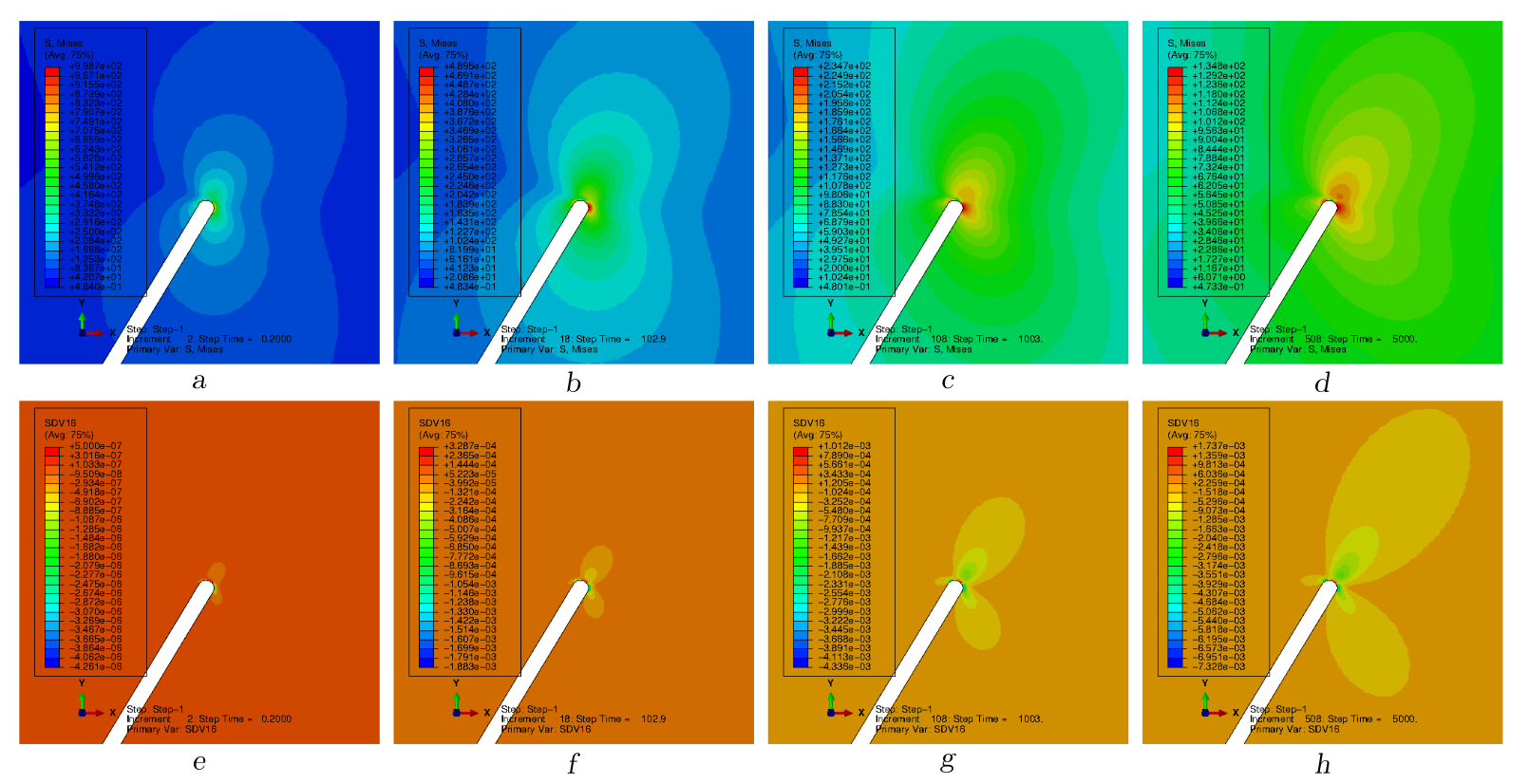

Рис. 11. Распределения интенсивности напряжений по Мизесу (a–d) и компоненты тензора деформаций ползучести \(\varepsilon_{11}\) (e–h) в условиях ползучести с учетом поврежденности в окрестности вершины наклонной трещины (\(\gamma=60^\circ\)) в моменты времени 0.2, 103, 1003 и 5000 ч
[Figure 11. Distributions of the Mises stress intensity (a–d) and creep strain tensor component $\varepsilon_{11}$ (e–h) under creep conditions taking into account damage accumulation processes in the neighborhood of the tip of the inclined crack ($\gamma = 60^\circ$) at 0.2, 103, 1003 and 5000 hours]

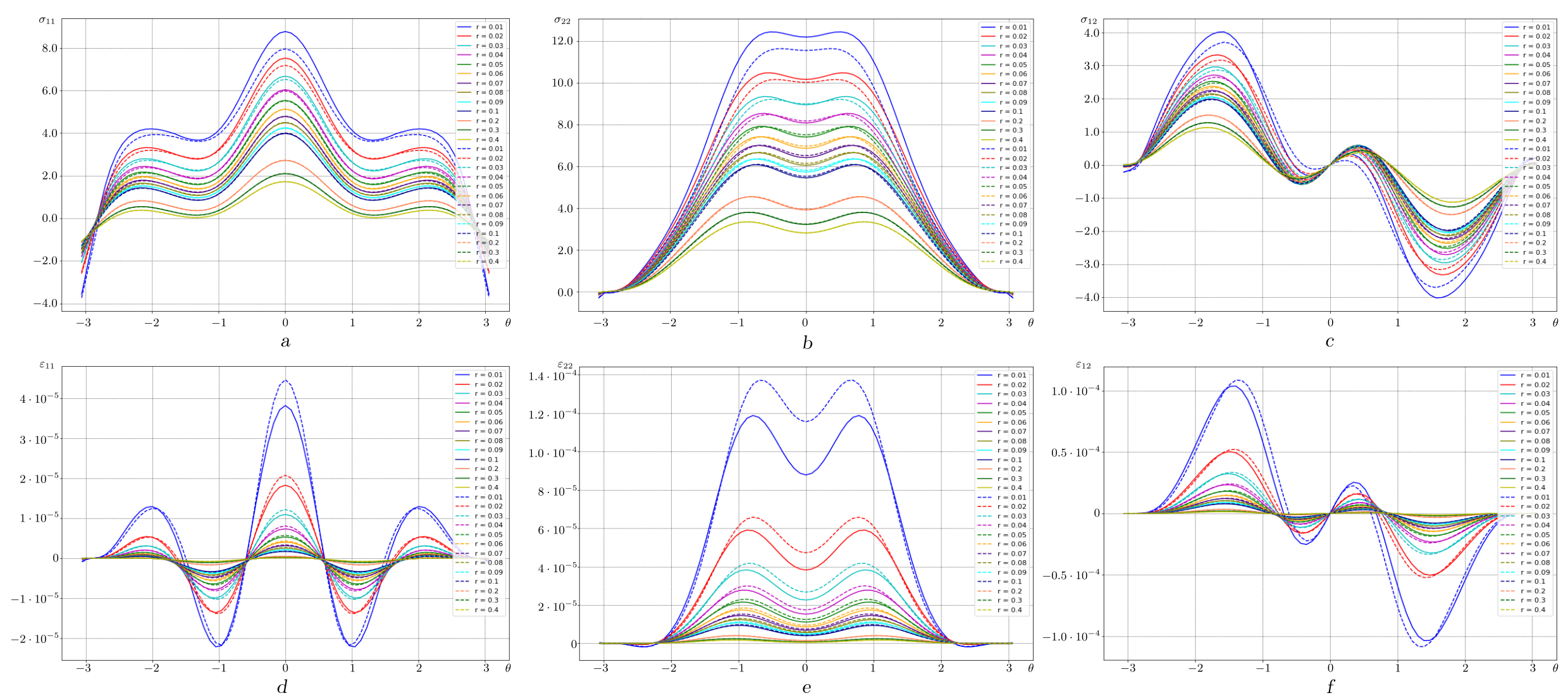

Рис. 12. Сравнение зависимостей компонент тензора напряжений (a–c) и деформаций ползучести (d–f) от полярного угла в условиях ползучести без учета поврежденности (сплошные кривые) и с учетом процессов накопления повреждений (пунктирные кривые) в момент времени 5000 ч на разном расстоянии от вершины наклонной трещины (\(\gamma=45^\circ\))
[Figure 12. Comparison of angular distributions of stress tensor components (a–c) and creep strains (d–f) under creep conditions without taking into account damage (solid curves) and taking into account damage accumulation processes (dotted curves) at 5000 hours at different distances from the inclined crack tip ($\gamma = 45^\circ$)]

На рис. 11 представлены картины распределения интенсивности напряжений по Мизесу и компоненты тензора деформаций ползучести $\varepsilon_{11}$ с учетом поврежденности с течением времени в окрестности вершины наклонной трещины ($\gamma = 60^\circ$); показаны картины в моменты времени 0.2, 103, 1003 и 5000 ч.

На рис. 12 представлены картины распределения компонент тензоров напряжений и деформаций ползучести в момент времени 5000 ч на разном расстоянии от вершины трещины; сплошной линией обозначены кривые из модели без учета накопления поврежденности, пунктирной линией обозначены распределения в случае введения в модель поврежденности.

На рис. 13 представлены угловые распределения сплошности в зависимости от расстояния от вершины наклонной трещины в момент времени 5000 ч; угол наклона трещины равен $45^\circ$.

На рис. 14 представлены картины распределения компонент тензоров напряжений и деформаций ползучести в момент времени 5000 ч на разном расстоянии от вершины трещины; сплошной линией обозначены кривые из модели без учета накопления поврежденности, пунктирной линией обозначены распределения в случае введения в модель поврежденности.

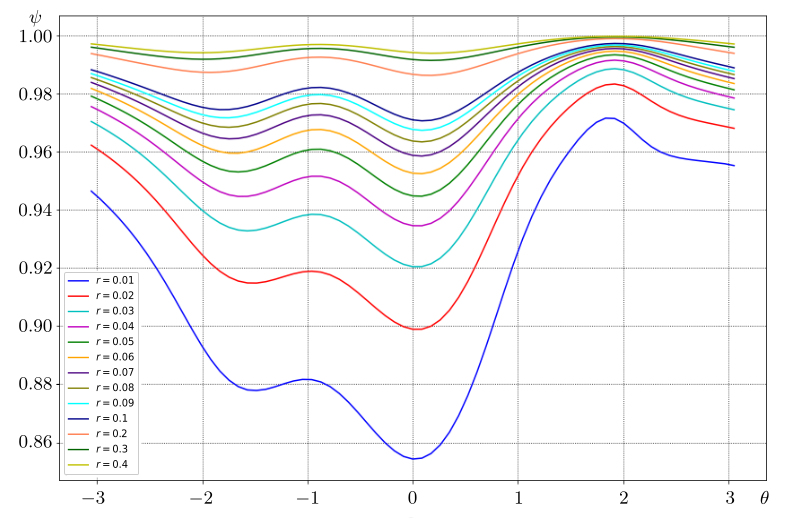

Рис. 13. Угловые распределения сплошности \(\psi\) в окрестности вершины наклонной трещины (\(\gamma=45^\circ\))
[Figure 13. Angular distributions of the continuity parameter $\psi$ in the neighborhood of the tip of the inclined crack ($\gamma = 45^\circ$)]

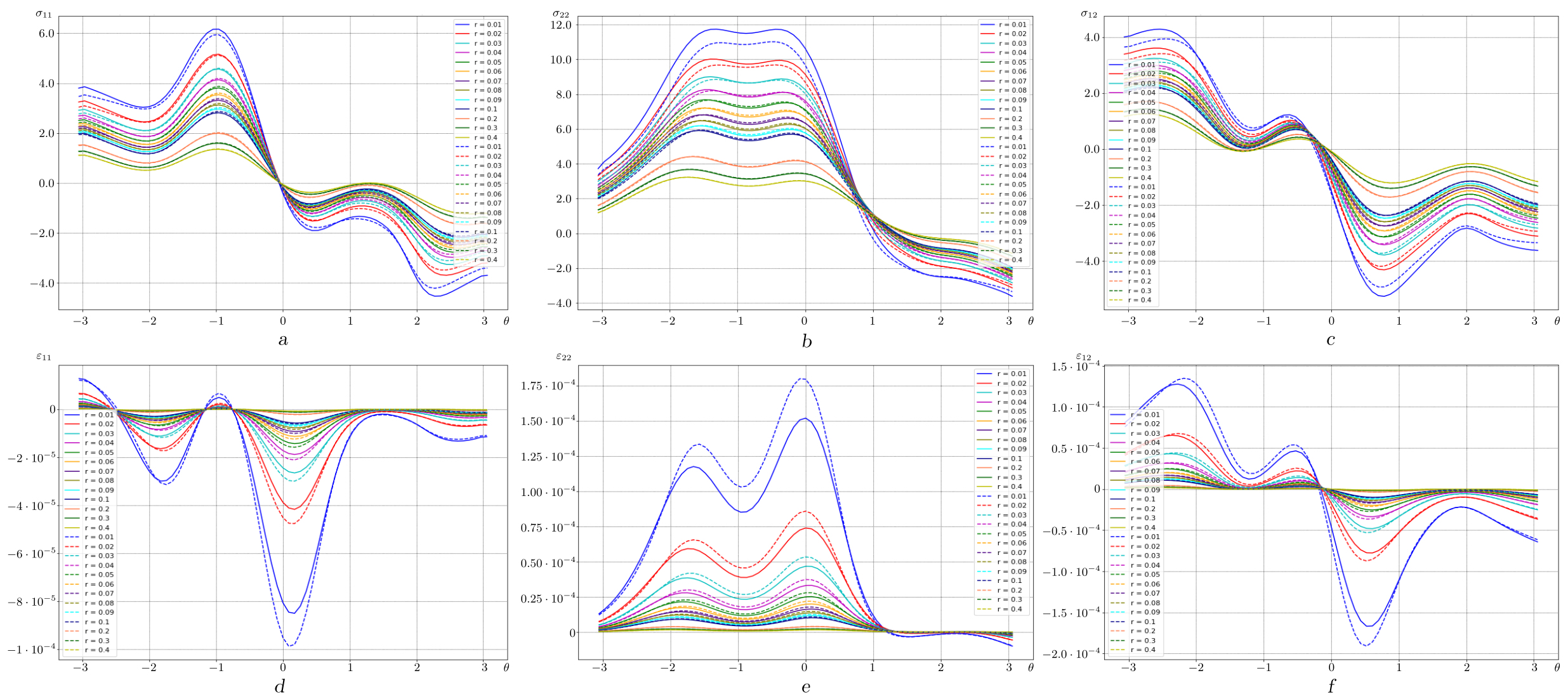

Рис. 14. Сравнение зависимостей компонент тензора напряжений (a–c) и деформаций ползучести (d–f) от полярного угла в условиях ползучести без учета поврежденности (сплошные кривые) и с учетом процессов накопления повреждений (пунктирные кривые) в момент времени 5000 ч на разном расстоянии от вершины наклонной трещины (\(\gamma=60^\circ\))
[Figure 14. Comparison of angular distributions of stress tensor components (a–c) and creep strains (d–f) under creep conditions without taking into account damage (solid curves) and taking into account damage accumulation processes (dotted curves) at 5000 hours at different distances from the inclined crack tip ($\gamma = 60^\circ$)]

На рис. \ref{Dam2e60} представлены угловые распределения сплошности в зависимости от расстояния от вершины наклонной трещины в момент времени 5000 ч; угол наклона трещины равен 60$^\circ$.

Рис. 15. Угловые распределения сплошности \(\psi\) в окрестности вершины наклонной трещины (\(\gamma=60^\circ\))
[Figure 15. Angular distributions of the continuity parameter $\psi$ in the neighborhood of the tip of the inclined crack ($\gamma = 60^\circ$)]

Отметим, что моделирование приложения к пластине с наклонной трещиной растягивающей нагрузки соответствует смешанному нагружению пластины с центральной горизонтальной трещиной. По распределениям, представленным на рис. 3, 8, 9, можно наблюдать, как качественно меняется поле сплошности при разных углах наклона трещины. Можно заметить, что чем больше наклон трещины, тем меньше минимальное значение сплошности. Сравнение распределений напряжений и деформаций, построенных в результате моделирования ползучести без учета поврежденности и с ее учетом, показало, что наличие поврежденности приводит к меньшим значениям компонент тензора напряжений вблизи вершины щели и большим значениям деформации ползучести.

Заключение

В ходе исследования выполнено конечно-элементное моделирование одноосного растяжения двумерной пластины с центральной трещиной, находящейся в условиях ползучести, с учетом поврежденности в связанной постановке. Моделирование выполнено в комплексе SIMULIA Abaqus с применением пользовательской процедуры UMAT. Степенной закон ползучести с помощью пользовательской процедуры был дополнен кинетическим уравнением накопления поврежденности Качанова–Работнова в связанной постановке. В результате моделирования получены распределения напряжений, деформаций и сплошности в условиях ползучести с учетом накопления поврежденности с течением времени. Выполнено моделирование наклонной трещины под действием растягивающей нагрузки в условиях ползучести с учетом поврежденности. Проведено сравнение полученных зависимостей компонент тензора напряжений и деформаций от полярного угла при моделировании без учета поврежденности и в случае учета накопления повреждений. Было получено, что чем больше наклон трещины, тем меньше минимальное значение сплошности.
Сравнение распределений напряжений и деформаций, построенных в результате моделирования ползучести без учета поврежденности и с ее учетом, показало, что наличие поврежденности приводит к меньшим значениям компонент тензора напряжений вблизи вершины щели и большим значениям деформации ползучести.
