Estimation of the probability of collision of heterogeneous particles of composite powders during the formation of coatings by detonation method

Full Text

1. Введение

Для повышения глубины пробития нефтяных и газовых пластов перспективно использовать кумулятивные облицовки в многослойном исполнении с покрытием из высокоплотных композиционных материалов [1–3], в том числе реакционных [4]. Для получения таких покрытий оптимизируют комплекс факторов, определяющих поведение частиц различного размера напыляемой смеси металлических порошков с момента появления их в стволе детонационной пушки и до слияния их в материале покрытия [5–8].

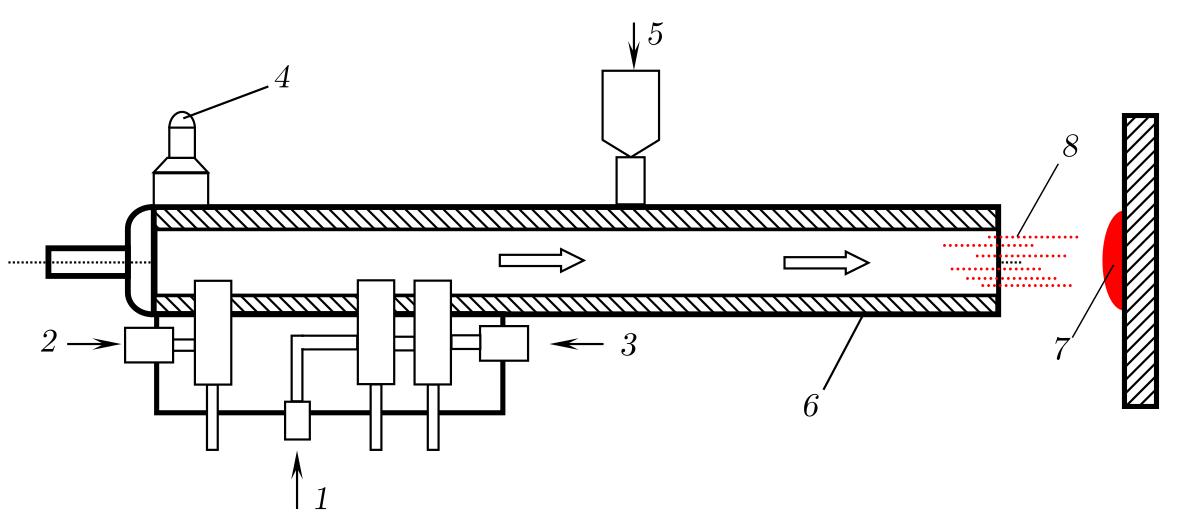

Принципиальная схема детонационной установки и процесс движения частиц порошка в ней показан на рис. 1. Разноразмерные частицы после вылета из дозатора подачи порошка попадают в ствол детонационной установки, проходя путь, равный длине ствола пушки, а также расстояние от среза ствола до облицовки [9]. Максимальные значения производительности и коэффициента использования порошка наблюдаются при минимальной дистанции напыления в 60 мм [10], но качество покрытий при этом снижается.

Рис. 1. Принципиальная схема детонационной установки: 1 — горючее; 2 — инертный газ; 3 — кислород; 4 — свеча зажигания; 5 — дозатор подачи порошка; 6 — ствол детонационной пушки; 7 — кумулятивная облицовка, 8 — поток частиц
[Figure 1. Schematic diagram of the detonation unit: 1 — fuel; 2 — inert gas; 3 — oxygen; 4 — spark plug; 5 — powder supply dispenser; 6 — the barrel of the detonation cannon; 7 — cumulative cladding; 8 — particle flow]

В связи с этим, основываясь на ранее проведенных исследованиях [3], дистанцию напыления для реакционных порошков принимаем равной 150 мм.

Одними из основных требований являются отсутствие реакции между компонентами порошковой смеси, находящейся в стволе детонационной установки в момент нанесения покрытия [11], и исключение возможности столкновения их частиц друг с другом на участке от среза ствола до поверхности кумулятивной облицовки.

2. Оценка вероятности столкновения частиц порошков при детонационном напылении

Вероятность, с которой частицы могут сталкиваться в процессе нанесения покрытия детонационным методом, зависит от ряда факторов: количества частиц в навеске, их массы и дисперсности, расстояния между навесками в канале ствола, динамики движения частиц, которая определяется скоростью и траекторией полета и т.д. Без принятия ряда допущений задача оценки вероятности столкновения частиц становится весьма трудной, а зачастую — нерешаемой из-за отсутствия необходимых начальных данных. В связи с этим были введены некоторые условия, позволяющие упростить постановку задачи, что не окажет значительного влияния на получение функциональной зависимости вероятности столкновения частиц, отражающей физические принципы протекающего процесса [12]:

1. будем считать, что поток частиц имеет линейную траекторию движения, а циркуляционные потоки возникают лишь в процессе отражения детонационного потока от подложки, что уже не сказывается на формировании покрытия;
2. распределение частиц в процессе их движения носит равномерный характер в рассматриваемом объеме, а вероятности нахождения частиц веществ в рассматриваемом рабочем пространстве не зависят друг от друга;
3. поскольку, проходя через порошковые сита при производстве, частицы приобретают многогранную полиэдрическую форму [13], для получения численных значений искомых показателей примем, что частицы имеют сферическую форму, и это позволяет считать линейные размеры частиц постоянными;
4. влияние внутренней поверхности ствола на движение и вероятность столкновения частиц в стволе будем считать незначительным, что обосновывается достаточно существенным значением отношения количества частиц, не соприкасающихся с внутренней стенкой ствола и соприкасающихся с ней при ламинарном движении потока;
5. столкновение частиц будем считать абсолютно неупругим ударом.

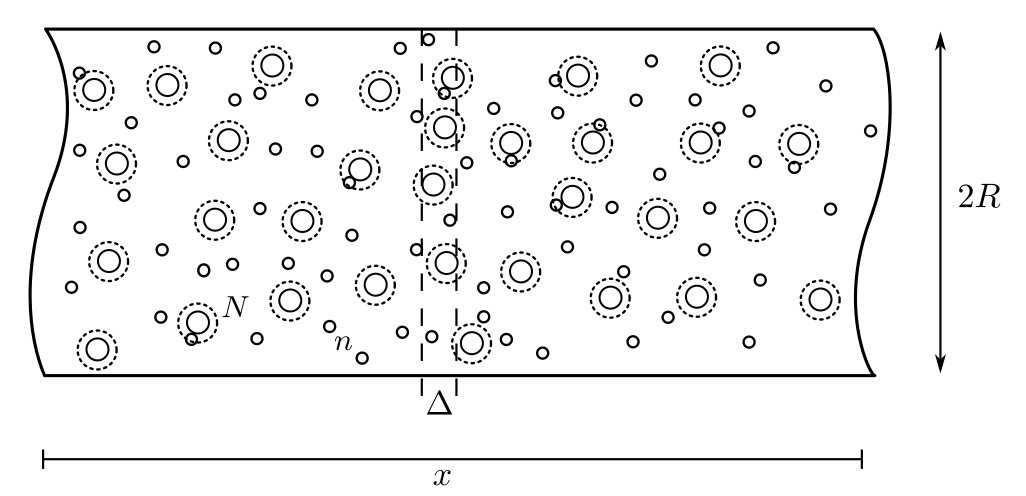

На рис. 2 схематично представлено распределение частиц по длине в канале ствола, где показано распределение малых и больших частиц с учетом указанных выше допущений. На данном рисунке окружность, выделенная пунктирной линией, отражает область около больших частиц, указывающую на то пространство, где нахождение малой частицы соответствует условию их столкновения.

Рис. 2. Схема распределения разноразмерных частиц в стволе детонационной установки
[Figure 2. The scheme of distribution of different-sized particles in the barrel of the detonation unit]

Принимаем, что в определенный момент времени на одном участке поперечного среза ствола находится некоторое количество частиц $N$ большого радиуса и частиц $n$ малого радиуса. В этом случае выражение для оценки вероятности столкновения частиц $P(nN)$ может быть представлено в виде
\[ \begin{equation}
P(nN) = \sum_{i=1}^{[x/\Delta]} \frac{N_in_i(r_b+r_s)^2}{R^2},
\end{equation} \tag{1} \]
где $N_i$ — количество частиц большого радиуса на $i$-том участке траектории длиной $\Delta$; $n_i$ — количество частиц малого радиуса на $i$-том участке траектории длиной $\Delta$; $R$ — внутренний радиус канала ствола; $r_b$ и $r_s$ — радиусы большой и малой частиц соответственно; $[x/\Delta]$ — целое количество малых дискретных длин $\Delta$ на всем расстоянии $x$.

Выражение (1) определяет вероятность того, что хотя бы одна частица малого размера столкнется с частицей большого размера в ракурсе поперечного среза ствола установки детонационного напыления. Для определения вероятности контакта частиц двух веществ во всей этой области удобнее рассмотреть вероятность контакта частиц в малом объеме [11], из которого путем сложения счетного их количества можно получить вероятность контакта частиц во всем исследуемом объеме. Исходя из этого, можно принять универсальную величину малого объема, получаемую из площади поперечного сечения ствола детонационной установки, длиной $\Delta$.

Вероятность того, что хотя бы одна малая частица одного вещества войдет в область контакта хотя бы одной большой частицы другого вещества в определенном нами малом объеме, будет выражаться так:
\[ \begin{equation*}
P(n_\Delta N_\Delta) = \frac{2N_\Delta n_\Delta (r_b+r_s)^2}{3R^2},
\end{equation*} \]
где $N_\Delta$ и $n_\Delta$ — количество больших и малых частиц вещества в заданном малом объеме.

Для всей рассматриваемой области вероятность контакта $P_x(nN)$ больших и малых частиц при равномерном распределении частиц во всем времени протекания процесса будет определяться выражением
\[ \begin{equation}
P_x(n_\Delta N_\Delta) = 1 - \Bigl(1- \frac{2N_\Delta n_\Delta (r_b+r_s)^2}{3R^2}\Bigr)^{[x/\Delta]}.
\end{equation} \tag{2} \]

При несоблюдении условия линейности траектории движения частиц или при непостоянстве скорости потока возникает ошибка при расчетах по предложенной модели (2). В этом случае для коррекции модели предлагается рассматривать малые объемы, считая скорость потока частиц в них постоянной и равной усредненному значению скоростей частиц на входе и на выходе этой зоны.

Зависимость (2) можно считать выражением, дающим оценку вероятности столкновения частиц порошков двух металлов в процессе детонационного напыления с учетом приведенных допущений. Из этого выражения также следует, что при больших величинах $N_\Delta$ и $n_\Delta$ вероятность контакта двух частиц будет велика, однако нужно понимать, что исходя из условия проведения численного эксперимента величины $N_\Delta$ и $n_\Delta$ будут ограничены размерами самих частиц и внутренним радиусом ствола.

3. Проверка соответствия зависимости для оценки вероятности столкновения частиц в процессе детонационного напыления экспериментальным данным

Для проверки работоспособности полученной зависимости были произведены математические расчеты. Для расчета были выбраны размеры больших и малых частиц двух металлических порошков с дисперсностью 6 и 3 мкм соответственно. Диаметр ствола детонационной пушки принимается равным 5 мм. Расстояние от границы среза ствола до получаемой детали (кумулятивной облицовки) варьируется в зависимости от свойств исходных наносимых порошков.

Считаем, что частицы после вылета из ствола продолжают двигаться прямолинейно и конечная площадь нанесения композиционного покрытия соответствует диаметру ствола детонационной установки.

Для оценки данных процесса детонационного напыления будем использовать вероятность столкновения минимум двух частиц (одной большой и одной малой) при определенных условиях с помощью формулы (2).

2.1. Исследование вероятности столкновения частиц порошков с одинаковым количеством одного и второго компонентов.

Проведем несколько расчетов, изменяя количество напыляемых частиц и дальность их полета, по формуле (2). В табл. 1 представлены данные расчета вероятности столкновения частиц по формуле (2). Здесь в строках приведена зависимость вероятности столкновения частиц от величины $[x/\Delta]$, которая напрямую зависит от расстояния между дулом ствола экспериментальной установки и подложки при постоянном значении количества частиц. В столбцах приведены значения вероятностей столкновения частиц при постоянном значении $[x/\Delta]$, но изменяющихся значениях $n=N$.

Таблица 1. Вероятностная оценка столкновения частиц, вычисленная по формуле (2)
[Probabilistic estimate of particle collision calculated by formula (2)]

$x$, mm	0.05	0.1	0.28	0.46	0.64
$n=N$ $\backslash$ $[x/\Delta]$	3	5	15	25	35
50	0.0019	0.0018	0.00036	0.00021	0.0001
100	0.0077	0.0043	0.0014	0.00086	0.0006
200	0.0311	0.0172	0.0057	0.0034	0.0024
300	0.0699	0.0388	0.0129	0.0078	0.0055
400	0.1244	0.0691	0.0230	0.0138	0.0098
500	0.1944	0.1080	0.0360	0.0216	0.0154
700	0.3810	0.2116	0.0705	0.0423	0.0302
900	0.6298	0.3499	0.1166	0.0699	0.0499
1200	1.1197	0.6220	0.2073	0.1244	0.0889
1350	1.4171	0.7873	0.2624	0.1574	0.1124

Из приведенных в табл. 1 расчетов видно, что при достижении определенной величины количества частиц вероятность их столкновения превышает единицу,¹ что является невозможным, поэтому необходимо модернизировать ранее полученную формулу (2).

В [14] описывается возможность использования показательного закона распределения при анализе физических закономерностей диффузии частиц в различных воздушных и гидродинамических потоках. Это распределение характеризуется интенсивностью столкновения частиц, которая является удобным параметром, используемым в математических моделях и расчетах. Исходя из этого примем закон распределения вероятности как изменение от числа больших и малых частиц по показательному закону:
\[ \begin{equation*}
f(a) =
\begin{cases}
  0, & a< 0, \\
1- \exp(-\lambda a), & a \geqslant 0,
\end{cases}
\end{equation*} \]
где $\lambda$ — феноменологический параметр.

Под экспоненту вместо постоянной безразмерной величины $\lambda$ поставим выражение, отражающее отношение объема присутствующих частиц к объему области движения частиц:
\[ \begin{equation*}
\lambda = [x/\Delta]\frac{2 (r_b+r_s)^2}{3R^2}.
\end{equation*} \]
Тогда окончательно получим
\[ \begin{equation}
f(N_\Delta n_\Delta) = 1- \exp\Bigl(- [x/\Delta] \frac{2(r_b+r_s)^2}{3R^2} N_\Delta n_\Delta \Bigr).
\end{equation} \tag{3} \]

В табл. 2 представлены данные расчета вероятности столкновения частиц по формуле (3).

Таблица 2. Вероятностная оценка столкновения частиц, вычисленная по формуле (3)
[Probabilistic estimate of particle collision calculated by formula (3)]

$x$, mm	0.05	0.1	0.28	0.46	0.64
$n=N$ $\backslash$ $[x/\Delta]$	3	5	15	25	35
50	0.0019	0.0010	0.00035	0.00021	0.0001
100	0.0077	0.0043	0.0014	0.00086	0.0006
200	0.0306	0.0171	0.0057	0.0034	0.0024
300	0.0675	0.0381	0.0128	0.0077	0.0055
400	0.1169	0.0667	0.0227	0.0137	0.0098
500	0.1766	0.1023	0.0353	0.0213	0.0153
700	0.3168	0.1907	0.0680	0.0414	0.0297
900	0.4673	0.2952	0.1100	0.0675	0.0487
1200	0.6736	0.4631	0.1872	0.1169	0.0850
1350	0.7576	0.5449	0.2308	0.1456	0.1063

Из приведенных расчетных данных видно, что при малом количестве частиц значения вероятностных характеристик соотношений (2) и (3) практически совпадают, а при большом количестве частиц формула (3) дает лучшее соответствие физическому процессу.

В табл. 3 приведены расчеты по формуле (3) при больших значениях $[x/\Delta]$, которые отражают вероятностную оценку столкновения частиц при большем отдалении облицовки от выхода канала ствола.

Таблица 3. Вероятностная оценка столкновения частиц при больших значениях $[x/\Delta]$, вычисленная по формуле (3)
[Probabilistic estimate of particle collisions at high values of $[x/\Delta]$ calculated by formula (3)]

$x$, m	0.1	0.12	0.14	0.16
$n=N$ $\backslash$ $[x/\Delta]$	5560	6670	7780	8890
100	$3.887 \cdot 10 ^{-6}$	$3.239 \cdot 10 ^{-6}$	$2.777 \cdot 10 ^{-6}$	$2.43 \cdot 10 ^{-6}$
300	$3.499 \cdot 10 ^{-5}$	$2.915 \cdot 10 ^{-5}$	$2.499 \cdot 10 ^{-5}$	$2.187 \cdot 10 ^{-5}$
500	$9.719 \cdot 10 ^{-5}$	$8.099 \cdot 10 ^{-5}$	$6.942 \cdot 10 ^{-5}$	$6.074 \cdot 10 ^{-5}$
700	$19.049 \cdot 10 ^{-5}$	$15.874 \cdot 10 ^{-5}$	$13.607 \cdot 10 ^{-5}$	$11.906 \cdot 10 ^{-5}$
1200	$55.971 \cdot 10 ^{-5}$	$46.645 \cdot 10 ^{-5}$	$39.982 \cdot 10 ^{-5}$	$34.985 \cdot 10 ^{-5}$
1350	$70.833 \cdot 10 ^{-5}$	$59.031 \cdot 10 ^{-5}$	$50.6 \cdot 10 ^{-5}$	$44.276 \cdot 10 ^{-5}$

Из результатов, приведенных в табл. 3, видно, что при условии равномерности распределения частиц по всему рабочему объему вероятность столкновения частиц уменьшается с ростом расстояния между облицовкой и дулом ствола. Полученные значения могут использоваться в качестве некоторой критериальной оценки при размещении облицовки в процессе отработки технологических режимов детонационного напыления.

2.2. Исследование вероятности столкновения частиц металлических порошков с одинаковой массой насыпок.

Найдем массу одной частицы каждого из напыляемых порошков. Для этого примем отношение плотностей одного металла ко второму равным 6 (соотношение плотностей, используемых для напыления металлических порошков).

Из условия постоянства линейных размеров частиц ранее были выбраны большие и малые частицы дисперсностью 6 и 3 мкм соответственно. Принимая во внимание тот факт, что частицы имеют сферическую форму с известным диаметром и известным отношением плотностей, можно достаточно просто определить количество больших и малых частиц в насыпках металла, имеющих равную массу. Авторами было определено количество частиц большого $N$ и малого $n$ размеров, имеющих одинаковую массу насыпок, значения которых приведены в первых столбцах табл. 4 и 5. По формуле (3) были рассчитаны вероятности столкновения частиц в канале ствола до их соударения с облицовкой в зависимости от числа частиц большого и малого размера (см. табл. 4).

Таблица 4. Вероятностная оценка столкновения частиц для одинаковых по массе насыпок при малых значениях $[x/\Delta]$, вычисленная по формуле (3)
[Probabilistic estimate of particle collision for identical bulk masses at small values of $[x/\Delta]$ calculated by formula (3)]

$x$, mm	0.05	0.1	0.28	0.46	0.64
$N$; $n$ $\backslash$ $[x/\Delta]$	3	5	15	25	35
$N = 12$; $n = 92$	0.00079	0.00047	0.00015	$9.5 \cdot 10^{-5}$	$6.813\cdot 10^{-5}$
$N = 20$; $n = 154$	0.0022	0.0013	0.00044	0.00026	0.00019
$N = 46$; $n = 370$	0.0121	0.0073	0.0024	0.00146	0.00104
$N = 65$; $n = 524$	0.0242	0.0146	0.0048	0.0029	0.0020
$N = 85$; $n = 679$	0.0407	0.0246	0.0082	0.0049	0.0035
$N = 104$; $n = 833$	0.0604	0.0367	0.0123	0.0074	0.0053
$N = 150$; $n = 1203$	0.1218	0.0749	0.0256	0.0154	0.0110
$N = 208$; $n = 1666$	0.2208	0.1390	0.04867	0.0294	0.0211
$N = 266$; $n = 2129$	0.3348	0.2170	0.0783	0.0477	0.0343
$N = 293$; $n = 2345$	0.3902	0.2568	0.0942	0.0576	0.0415

В табл. 5 приведены результаты расчета при больших значениях $[x/\Delta]$, полученные по формуле (3), что соответствует большему удалению облицовки от среза канала ствола, при равенстве масс насыпок.

Таблица 5. Вероятностная оценка столкновения частиц для одинаковых по массе насыпок при больших значениях $[x/\Delta]$, вычисленная по формуле (3)
[Probabilistic estimate of particle collisions for identical bulk masses at high values of $[x/\Delta]$ calculated by formula (3)]

$x$, m	0.1	0.12	0.14	0.16
$N$; $n$ $\backslash$ $[x/\Delta]$	5560	6670	7780	8890
$N = 20$; $n = 154$	$1.197 \cdot 10^{-7}$	$9.979 \cdot 10^{-7}$	$8.553 \cdot 10^{-7}$	$7.484 \cdot 10^{-7}$
$N = 65$; $n = 524$	$1.324 \cdot 10^{-5}$	$1.103 \cdot 10^{-5}$	$9.459 \cdot 10^{-6}$	$8.276 \cdot 10^{-6}$
$N = 104$; $n = 833$	$3.368 \cdot 10^{-5}$	$2.806 \cdot 10^{-5}$	$2.405 \cdot 10^{-5}$	$2.105 \cdot 10^{-5}$
$N = 150$; $n = 1203$	$7.015 \cdot 10^{-5}$	$5.846 \cdot 10^{-5}$	$5.011 \cdot 10^{-5}$	$4.384 \cdot 10^{-5}$
$N = 266$; $n = 2129$	$22.015 \cdot 10^{-5}$	$18.346 \cdot 10^{-5}$	$15.726 \cdot 10^{-5}$	$13.760 \cdot 10^{-5}$
$N = 293$; $n = 2345$	$26.710 \cdot 10^{-5}$	$22.259 \cdot 10^{-5}$	$19.079 \cdot 10^{-5}$	$16.694 \cdot 10^{-5}$

Из результатов расчетов, приведенных в табл. 3–5, можно сделать выводы о том, что при соблюдении условий равенства масс насыпок вероятность столкновения частиц в процессе движения вдоль канала ствола будет значительно меньше, чем при соблюдении условия равенства количества частиц в насыпках. Полученные результаты дают возможность прогнозировать равномерность наложения слоев облицовки в зависимости от количества частиц, их размера и массы насыпок.

Заключение

В результате проведенных теоретических исследований получена зависимость, дающая оценку вероятности столкновения разноразмерных частиц при формировании композиционных покрытий в процессе детонационного напыления.

С помощью предлагаемого предварительного расчета можно непосредственно перед напылением обосновать технологические режимы получения покрытий на кумулятивные облицовки с необходимыми адгезионными и прочностными характеристиками.

Конкурирующие интересы. В публикации статьи отсутствуют конкурирующие финансовые или нефинансовые интересы.
Авторский вклад и ответственность. Все авторы принимали участие в разработке концепции статьи и в написании рукописи. Авторы несут полную ответственность за предоставление окончательной рукописи в печать. Окончательная версия рукописи была одобрена всеми авторами.
Финансирование. Исследование выполнено при финансовой поддержке Министерства науки и высшего образования Российской Федерации в рамках государственного задания (тема № АААА-А12-2110800012-0).

---

¹Данный результат расчета связан со слишком плотной упаковкой рассматриваемого количества частиц в малом объеме.
