Построение модели для прогнозирования двух- и трехкомпонентных неорганических систем в водных растворах спектральным анализом

Полный текст

Введение

В современном высокотехнологичном мире наблюдается стремительное развитие инструментальных методов аналитической химии. Для сбора, хранения, обработки и интерпретации результатов анализов [1], а также для построения прогностических моделей и оптимизации условий экспериментов [2] требуются обширные информационные ресурсы, эффективные алгоритмы и специализированное программное обеспечение.

Особую актуальность приобретает обработка многомерных массивов данных, получаемых с помощью современных измерительных систем. Такие данные, как правило, представляются в виде матриц или тензоров, что облегчает организацию и анализ больших объемов информации [3].

В области спектроскопии эволюция методов сжатия данных прошла значительный путь: от селекции спектральных переменных до применения современных датчиков и сенсорных систем [4]. Это позволяет существенно повысить эффективность экспериментальных исследований. Видимая и ближняя инфракрасная спектроскопия в настоящее время занимает ведущее положение среди методов промышленного контроля качества [5].

Перспективным направлением является замена универсального спектрального анализа специализированными многомерными сенсорными системами, адаптированными к конкретным аналитическим задачам [6]. Теоретическое моделирование существенно упрощает исследование многокомпонентных систем [7, 8], а прогресс в области вычислительных технологий обусловил неизбежность автоматизации научных экспериментов.

В данной работе решаются следующие актуальные задачи:

• анализ экспериментальных данных и построение прогностических моделей;
• разработка эффективных алгоритмов обработки данных;
• программная реализация предложенных методов.

Целью исследования является разработка методов и алгоритмов построения моделей для прогнозирования результатов количественного спектрального анализа.

1. Данные

В исследовании поставлена задача определения спектральных интервалов, оптимальных для прогнозирования количественного состава водных растворов смесей неорганических солей, а также для разработки мультисенсорной аналитической системы. В качестве исходных данных использованы четыре набора данных (датасета), соответствующих растворам следующих ионов металлов: $\mathrm{Ni}^{2+}$ и $\mathrm{Co}^{2+}$; $\mathrm{Ni}^{2+}$ и $\mathrm{Cu}^{2+}$; $\mathrm{Cu}^{2+}$ и $\mathrm{Co}^{2+}$; $\mathrm{Ni}^{2+}$, $\mathrm{Cu}^{2+}$ и $\mathrm{Co}^{2+}$ (тройная система). Каждый датасет содержит спектральные данные в диапазоне 360–1100 нм и информацию о концентрациях соответствующих ионов металлов. Для обеспечения качества данных перед моделированием были исключены аномальные наблюдения с использованием метода итеративно взвешенных наименьших квадратов (IRLS) [9].

Метод основан на итеративной адаптации весовых коэффициентов наблюдений, пропорциональных величине соответствующих ошибок прогнозирования. Формально алгоритм можно описать следующим образом.

Пусть заданы исходные данные: $X \in \mathbb{R}^{n \times d}$ — матрица предикторов (выборка объектов), где $n$ — количество наблюдений, $d$ — количество признаков; $y \in \mathbb{R}^{n \times 1}$ — вектор откликов (целевых значений), $\sigma_y$ — стандартное отклонение $y$; $N \in \mathbb{N}$ — максимальное допустимое количество итераций; $\varepsilon \in \mathbb{R}_{+}$ — порог сходимости алгоритма.

Введем следующие обозначения: $\Delta w = \|w^t - w^p\|_2$ — изменение весов на текущей итерации, где $w^t \in \mathbb{R}^{n \times 1}$ — весовые коэффициенты на текущей итерации, $w^p \in \mathbb{R}^{n \times 1}$ — на предыдущей итерации; $j$ — счетчик итераций.

Алгоритм реализует следующую последовательность шагов.
1. Инициализация:

• задание величин $N$ и $\varepsilon$;
• нормализация откликов: $y \leftarrow y/\sigma_y$;
• присвоение начальных весов: $w_i^{t} \leftarrow 1$ $\forall i=\overline{1,n}$;
• установка счетчика итераций: $j \leftarrow 0$;
• задание изменения веса: $\Delta w \leftarrow 1$.

2. Итерационный процесс (пока $\Delta w > \varepsilon$ и $j < N$):

• построение линейной регрессионной модели с весами $w^t$;
• вычисление предсказанных значений $\hat{y}$;
• обновление весовых коэффициентов:
  \[ \begin{equation*}
  \begin{array}{l}
  w^p \leftarrow w^t; \\
  w_i^{t} \leftarrow \dfrac{1}{|y_i - \hat{y}_i | + 1} \forall i=\overline{1,n};
  \end{array}
  \end{equation*} \]
• вычисление изменения веса: $\Delta w = \|w^t - w^p\|_2$;
• инкрементация счетчика: $j \leftarrow j + 1$.

Наблюдения с окончательными весами $w_i < \delta$ (где $\delta$ — заданный порог) классифицируются как промахи и исключаются из дальнейшего анализа. После обработки методом IRLS датасеты были объединены и структурированы в три группы согласно присутствующим ионам металлов:

• растворы, содержащие ионы никеля $\mathrm{Ni}^{2+}$;
• растворы, содержащие ионы кобальта $\mathrm{Co}^{2+}$;
• растворы, содержащие ионы меди $\mathrm{Cu}^{2+}$.

2. Входные данные модели

Для построения модели были исследованы два альтернативных подхода к формированию входных признаков на основе спектральных данных.

Метод усредненных интервалов. Исходный спектр разбивается на $n$ непересекающихся интервалов. Для каждого интервала вычисляется среднее значение интенсивности. В результате формируется $n$-мерный вектор признаков.

Метод дискретизированных интервалов. Исходный спектр разбивается на $n$ непересекающихся интервалов. В пределах каждого интервала производится дискретизация с шагом 5 нм. Каждое дискретное значение интенсивности используется как отдельный признак. Общее количество признаков составляет $n \cdot [{w}/{5}]$, где $w$ — ширина интервала в нанометрах, $[{}\cdot{}]$ — операция взятия целой части числа.

Ширина интервалов была установлена равной 60 нм, что соответствует типичной спектральной ширине большинства светодиодов.

3. Выбор и обоснование моделей

В исследовании были использованы два метода регрессионного анализа: классическая линейная регрессия и метод проекции на латентные структуры (PLS). Количество компонент в PLS-регрессии было фиксировано и составляло пять.

Линейная регрессия выбрана на основании закона, устанавливающего линейную зависимость между интенсивностью поглощения и концентрацией вещества в растворе. PLS-регрессия применена для случаев, когда предикторы демонстрируют высокую степень мультиколлинеарности, что характерно для второго подхода к формированию входных данных (метод дискретизированных интервалов).

Модель линейной регрессии в матричной форме представляется как
\[ \begin{equation*}
X\alpha = y,
\end{equation*} \]
где $X \in \mathbb{R}^{n \times d}$ — матрица объектов-признаков; $y \in \mathbb{R}^{n\times 1}$ — вектор целевых значений; $\alpha \in \mathbb{R}^{d}$ — вектор коэффициентов модели.

Оптимизация параметров модели выполняется методом наименьших квадратов:
\[ \begin{equation*}
Q(\alpha) = \|X\alpha - y\|_2^2 \rightarrow \min .
\end{equation*} \]
Аналитическое решение для данной постановки имеет вид
\[ \begin{equation*}
\hat{\alpha} = (X^\top X)^{-1}X^\top y,
\end{equation*} \]
где $^\top$ — операция транспонирования.

Алгоритм PLS [10] для матрицы предикторов $X \in \mathbb{R}^{n \times d}$ и вектора откликов $y \in \mathbb{R}^{n\times 1}$ реализуется следующей процедурой.

Проводится инициализация: $X_1 = X$, $y_1 = y$. Затем для каждой компоненты $k \in [1,K]$, где $K$ —количество компонент, выполняются следующие шаги:

1. находятся весовые векторы $u_k\in \mathbb{R}^{d\times 1}$ и $v_k \in \mathbb{R}^{1\times 1}$ такие, что
   \[ \begin{equation*}
   \operatorname{Cov}(X_ku_k, y_kv_k)\to \max;
   \end{equation*} \]
2. вычисляются счетные векторы: \( \xi_k = X_ku_k \);
3. определяются коэффициенты регрессии:
   \[ \begin{equation*}
   \gamma_k^\top = (\xi_k^\top \xi_k)^{-1}\xi_k^\top X_k , \quad
   \delta_k^\top = (\xi_k^\top \xi_k)^{-1}\xi_k^\top y_k;
   \end{equation*} \]
4. определяется дефляция матриц:
   \[ \begin{equation*} X_{k+1} = X_k - \xi_k\gamma_k^\top ,
   \quad
   y_{k+1} = y_k - \xi_k\delta_k^\top.
   \end{equation*} \]

Финальные коэффициенты модели вычисляются по формуле
\[ \begin{equation*}
\alpha = U(\Gamma^\top U)^{-1}\Delta^\top,
\end{equation*} \]
где $U$ — матрица весовых векторов $u_k$; $\Gamma$ — матрица коэффициентов $\gamma_k$; $\Delta$ — матрица коэффициентов $\delta_k$.

Обе модели были реализованы с использованием библиотеки scikit-learn [11] для языка Python.

4. Выбор информативных признаков

Для идентификации наиболее значимых спектральных признаков в работе применялся метод Шепли. Значение Шепли для $i$-го признака вычисляется по формуле
[12]:
\[ \begin{equation*}
\Phi(v)_i = \sum_{i\in K} \dfrac{(k-1)!(n-k)!}{n!} \bigl( v(K)-v(K\backslash i)\bigr),
\end{equation*} \]
где $K$ — некоторое подмножество признаков; $k$ — мощность подмножества $K$; $n$ — полное число признаков; $v(K)$ — выход модели при наборе $K$; $v(K\backslash i)$ — выход модели при наборе $K$ без признака $i$.

Значение $\Phi(v)_i$ количественно характеризует средний предельный вклад $i$-го признака во все возможные комбинации признаков. Признаки с большими абсолютными значениями $\Phi(v)_i$ оказывают наибольшее влияние на целевую переменную. Таким образом, на выборках с широким диапазоном целевой переменной дисперсия значений Шепли для значимых признаков возрастает.

Для практического вычисления значений Шепли использовалась библиотека SHAP [12] для Python. В качестве базовой модели применялась PLS-регрессия. Визуализация результатов представлена на рис. 1, где по оси ординат отложено среднеквадратичное отклонение значений Шепли для каждой длины волны.

После определения длин волн с максимальными значениями среднеквадратичного отклонения Шепли методом комбинаторного перебора находились оптимальные спектральные интервалы.

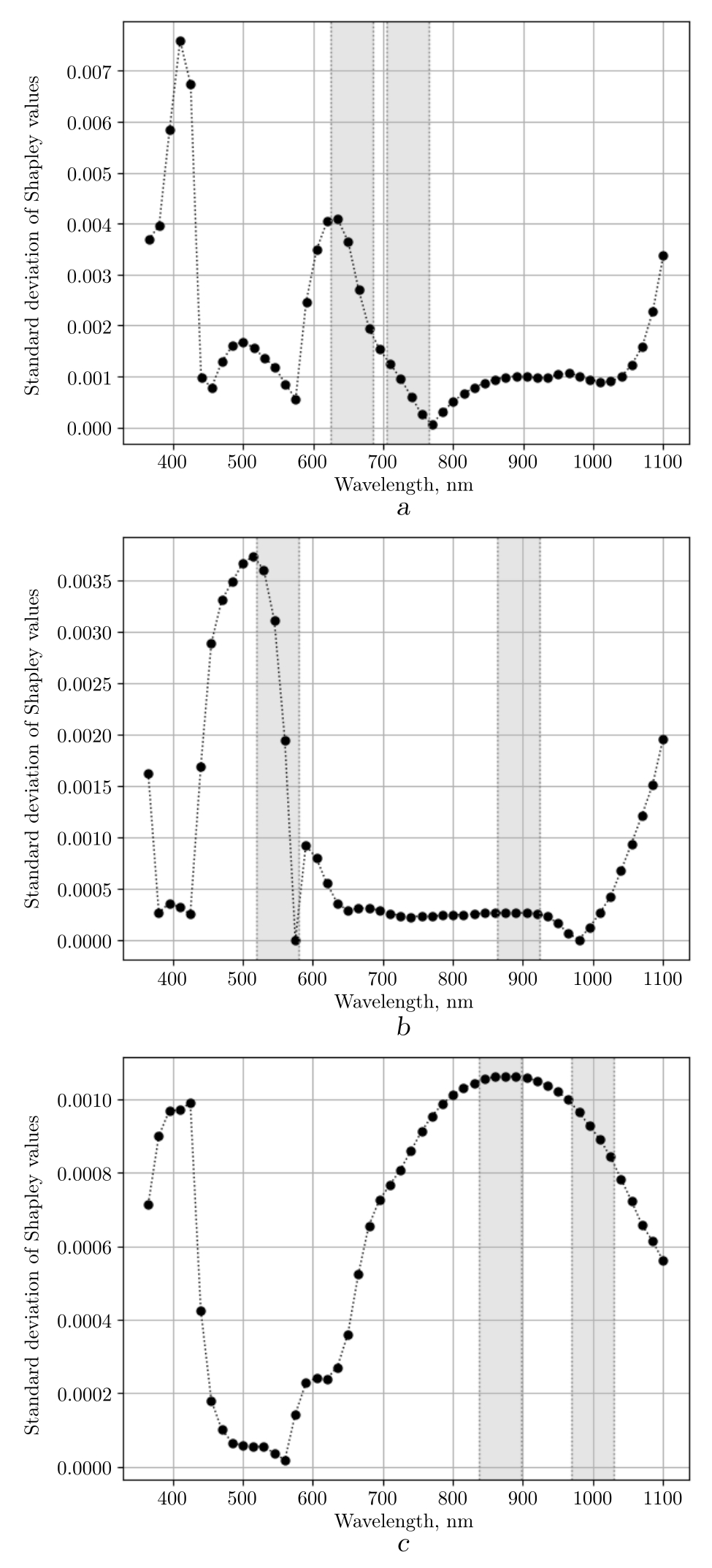

Рис. 1. Аппроксимация среднеквадратического отклонения значений Шепли и оптимальные интервалы для раствора с ионами никеля (a), кобальта (b) и меди (c)
[Figure 1. Approximation of standard deviation of Shapley values and optimum intervals for solution with nickel (a), cobalt (b), and copper (c) ions]

5. Результаты

В табл. 1 представлены максимальные значения коэффициента детерминации $R^2$, полученные в ходе кросс-валидации для моделей с различным количеством спектральных интервалов (от 1 до 4). Результаты демонстрируют прогностическую способность моделей в определении концентраций ионов никеля $\mathrm{Ni}^{2+}$, кобальта $\mathrm{Co}^{2+}$ и меди $\mathrm{Cu}^{2+}$ в многокомпонентных системах. Значения $R^2$ приведены с указанием стандартного отклонения $\sqrt{D[R^2]}$. Анализ данных, представленных в табл. 1, позволяет провести сравнительную оценку четырех рассматриваемых подходов и выявить наиболее эффективные методы моделирования для каждого типа ионов.

Ионы никеля. Анализ значений Шепли (рис. 1, a) выявил два наиболее информативных спектральных диапазона: 370–410 нм и 590–650 нм. Расчеты показали, что оптимальным вариантом является использование PLS-регрессии без усреднения на двух интервалах — 625–685 нм и 705–765 нм — с полученным значением $R^2 = 0.992 \pm 0.005$ (см. табл. 1).

Следует отметить, что интервал 610–700 нм присутствует в большинстве лучших конфигураций, а использование диапазона 370–410 нм приводит к увеличению дисперсии ($\sqrt{D[R^2]} > 0.07$) по сравнению с оптимальной конфигурацией ($\sqrt{D[R^2]} \approx 0.005$).

Ионы кобальта. По данным анализа значений Шепли (рис. 1, b), наиболее значимым оказался диапазон 440–560 нм. Расчеты показали, что оптимальным вариантом является использование PLS-регрессии без усреднения на двух интервалах — 519–579 нм, 864–924 нм — с полученным значением $R^2=0.989\pm0.009$ (см. табл. 1).

Ионы меди. Анализ значимости признаков (рис. 1, c) показал важность следующих диапазонов: 370–410 нм, 700–1000 нм. Расчеты показали, что оптимальным вариантом является использование PLS-регрессии без усреднения на двух интервалах — 837–897 нм, 970–1030 нм — с полученным значением $R^2 = 0.992 \pm 0.008$ (см. табл. 1).

Таблица 1. Максимальное значение $R^2$ для разного количества интервалов \(n\) [Maximum $R^2$ value for different number of intervals \(n\)]

$\mathrm{Me}^{z+}$	\(n\)	$R^2$
		Averaged linear regression	Averaged PLS regression	Non-averaged linear regression	Non-averaged PLS regression
$\mathrm{Ni}^{2+}$	1	$0.640\pm0.663$	—	$0.989\pm0.016$	$0.989\pm0.016$
	2	$0.978\pm0.023$	$0.978\pm0.023$	$0.991\pm0.005$	$\boldsymbol{0.992\pm0.005}$
	3	$0.986\pm0.016$	$0.984\pm0.022$	$0.989\pm0.012$	$0.992\pm0.006$
	4	$0.989\pm0.011$	$0.961\pm0.083$	$0.987\pm0.010$	$0.992\pm0.006$
$\mathrm{Co}^{2+}$	1	$0.978\pm0.031$	—	$0.986\pm0.017$	$0.987\pm0.017$
	2	$0.978\pm0.032$	$0.978\pm0.032$	$0.985\pm0.010$	$\boldsymbol{0.989\pm0.009}$
	3	$0.981\pm0.026$	$0.978\pm0.031$	$0.983\pm0.018$	$0.989\pm0.011$
	4	$0.987\pm0.012$	$0.978\pm0.030$	$0.974\pm0.045$	$0.989\pm0.010$
$\mathrm{Cu}^{2+}$	1	$0.979\pm0.029$	—	$0.986\pm0.020$	$0.987\pm0.015$
	2	$0.988\pm0.017$	$0.988\pm0.017$	$0.990\pm0.010$	$\boldsymbol{0.992\pm0.008}$
	3	$0.988\pm0.017$	$0.988\pm0.017$	$0.990\pm0.009$	$0.989\pm0.014$
	4	$0.988\pm0.018$	$0.987\pm0.019$	$0.984\pm0.013$	$0.989\pm0.013$

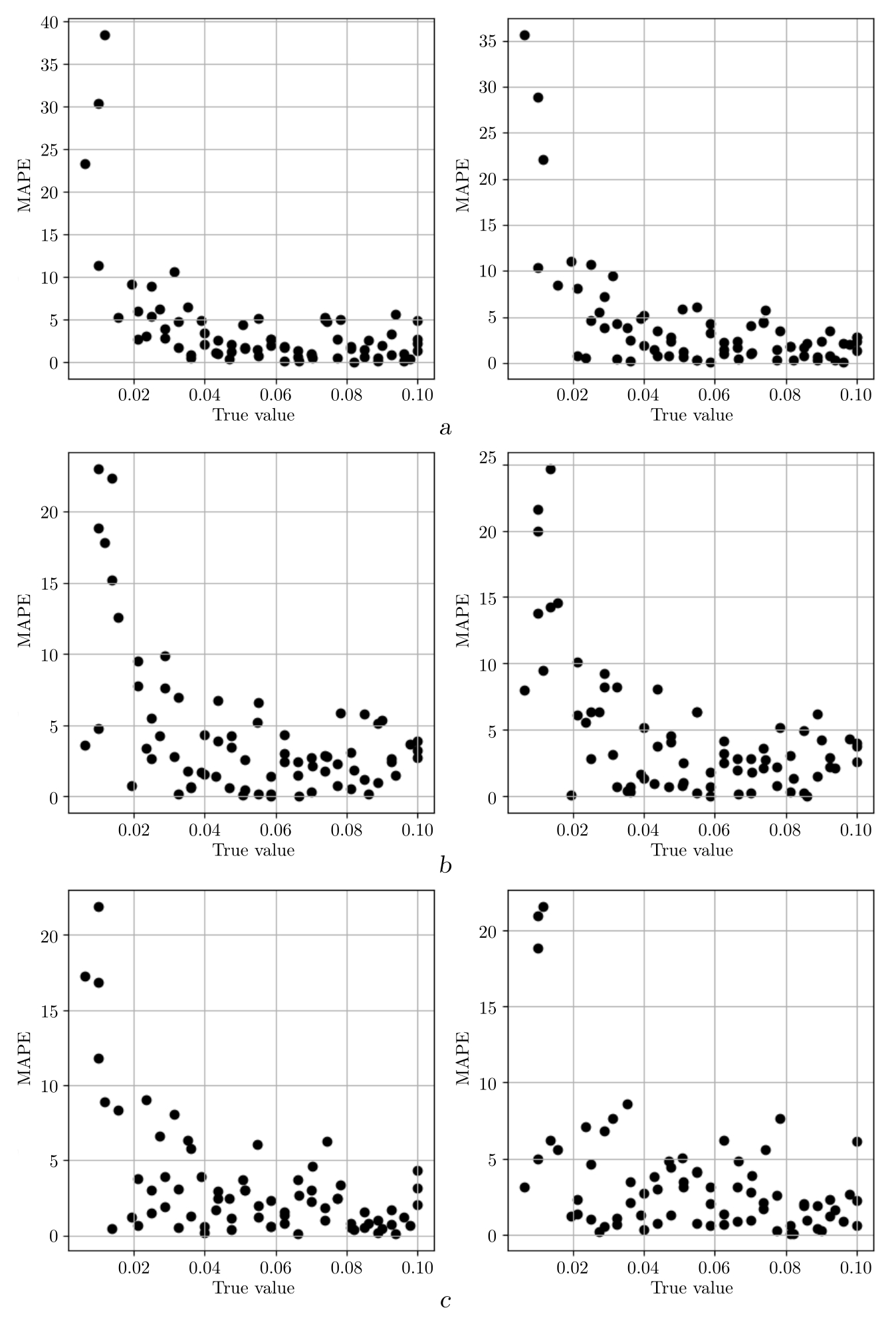

Рис. 2. Средняя абсолютная ошибка в процентах (MAPE) для модели, построенной на выделенных интервалах (слева), и для модели, построенной на всем спектре (справа), для ионов никеля (a), кобальта (b) и меди (c)
[Figure 2. Mean absolute percentage error (MAPE) for the model built using selected spectral intervals (left) and the model utilizing the full spectrum (right) for nickel (a), cobalt (b), and copper (c) ions]

6. Обсуждение результатов

На рис. 2 представлено сравнение модели на выделенных спектральных интервалах с моделью, использующей весь доступный спектральный диапазон.

Анализ значений средней абсолютной процентной ошибки в процентах (MAPE, [13]) демонстрирует, что для всех исследуемых ионов металлов ($\mathrm{Ni}^{2+}$, $\mathrm{Co}^{2+}$, $\mathrm{Cu}^{2+}$) модель на выделенных интервалах показывает сопоставимое качество с моделью, использующей полный спектр.

Данные, представленные в табл. 1, позволяют сделать следующие выводы:

• оптимальные значения $R^2$ (выделены жирным) достигаются при использовании двух спектральных интервалов;
• переход от одного к двум интервалам приводит к увеличению качества (рост $R^2$) и повышению устойчивости модели (снижение $D[R^2]$);
• дальнейшее увеличение количества интервалов не дает существенного улучшения качества.

Проведенный анализ выявил важные закономерности:

• при использовании усреднения внутри интервалов PLS-регрессия уступает по эффективности линейной регрессии, т.к. происходит потеря информативных признаков при уменьшении размерности;
• при работе с неусредненными данными линейная регрессия демонстрирует худшие результаты по сравнению с PLS, т.к. увеличивается число мультиколлинеарных признаков.

Заключение

Представлена модель, позволяющая прогнозировать двух- и трехкомпонентные системы в водных растворах никеля, меди и кобальта путем спектрального анализа с использованием только части спектра. При помощи кросс-валидации подтверждена адекватность предложенной модели: проведена численная оценка ее качества и сравнение с моделью, использующей полный видимый спектр.

Конкурирующие интересы. Авторы заявляют об отсутствии каких-либо конфликтов интересов, связанных с подготовкой и публикацией данной статьи.
Авторский вклад и ответственность. Все авторы внесли равный вклад в разработку концепции исследования, проведение расчетов и анализ данных, подготовку и редактирование текста рукописи. Окончательная версия статьи была одобрена всеми соавторами, которые несут полную ответственность за представленные результаты.
Финансирование. Исследование выполнено без использования внешних источников финансирования.
Благодарность. Авторы благодарны заведующему кафедрой аналитической и физической химии А.Ю. Богомолову и его аспиранту А.М. Никитиной за предоставленные экспериментальные данные.
