Численное исследование модели солнечного пруда в программном комплексе ANSYS
- Authors: 1
-
Affiliations:
- Самарский государственный технический университет
- Issue: Vol 1 (2022)
- Pages: 501-502
- Section: Теплоэнергетика и теплотехника
- URL: https://journals.eco-vector.com/osnk-sr/article/view/107154
- ID: 107154
Cite item
Full Text
Abstract
Обоснование. 97,5 % мировой воды приходится на соленую воду из океанов и только 2,5 % на пресную воду. Один из основных источников, благодаря которому можно получить питьевую воду — морская вода, но поскольку морская вода сильно соленая, соль из нее необходимо удалять. Опреснение — удаление из воды растворенных в ней солей с целью сделать ее пригодной для питья или для выполнения определенных технических задач. В процессе опреснения соленая вода нагревается с помощью источника тепла (в данной работе — солнечный пруд) до точки испарения, оставляя растворенные соли. Свежий пар собирается, а затем конденсируется, образуя очищенную питьевую воду. Эта технология дешевле других, поскольку в ней нет никаких других элементов затрат энергии, кроме источника тепла и конденсатора. Таким образом, используя солнечный пруд (рис. 1) в качестве источника тепла, мы снижаем стоимость процесса опреснения. Солнечный пруд — это бассейн с соленой водой, разделенный на 3 разных слоя: пресная вода (конвективная зона), соленая вода (неконвективная зона) и сильно соленая вода (конвективная зона). Эти слои различаются по концентрации содержания соли, присутствующей в каждом из них. Самый нижний слой имеет самую высокую концентрацию, а также плотность и остается внизу, даже когда солнечное излучение нагревает его и создает поток конвекционной системы. Когда тепло солнечного излучения нагревает пруд, тепловая энергия накапливается в самом нижнем слое, что делает его источником тепла.

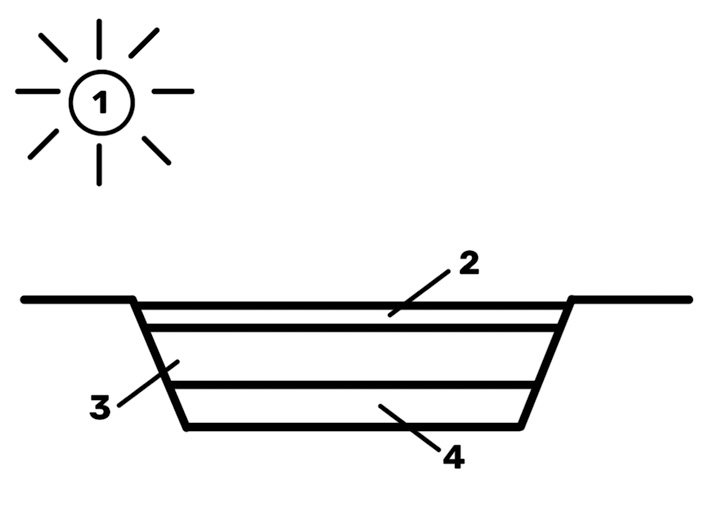

Рис. 1. Принципиальная схема солнечного пруда: 1 — солнце (солнечное излучение); 2 — пресная вода (конвективная зона); 3 — соленая вода (нековективная зона); 4 — очень соленая вода (конвективная зона)
Цель — исследование модели солнечного пруда и прогнозирование эффективности ее работы, посредством расчета.
Методы. В работе был выполнен анализ влияния концентрации растворенной в воде соли на распределение температур в рабочем объеме. Для анализа использовалась программная система конечно-элементного анализа ANSYS Steady State. В работе были выделены две части: исследование модели соленого пруда со свойствами только пресной и только соленой воды. Область, использованная для анализа модели состоит из сосуда с водой (пресной и соленой) и расположенной на глубине 1,3 м цилиндрической трубы. Вычислительная область была разбита на ячейки треугольной формы с максимальным размером 0,05 м. Количество итераций составляло 1000. Были заданы также граничные условия, и выполнен расчет модели солнечного пруда.
Результаты. На рис. 2 и 3 представлены графические результаты моделирования.

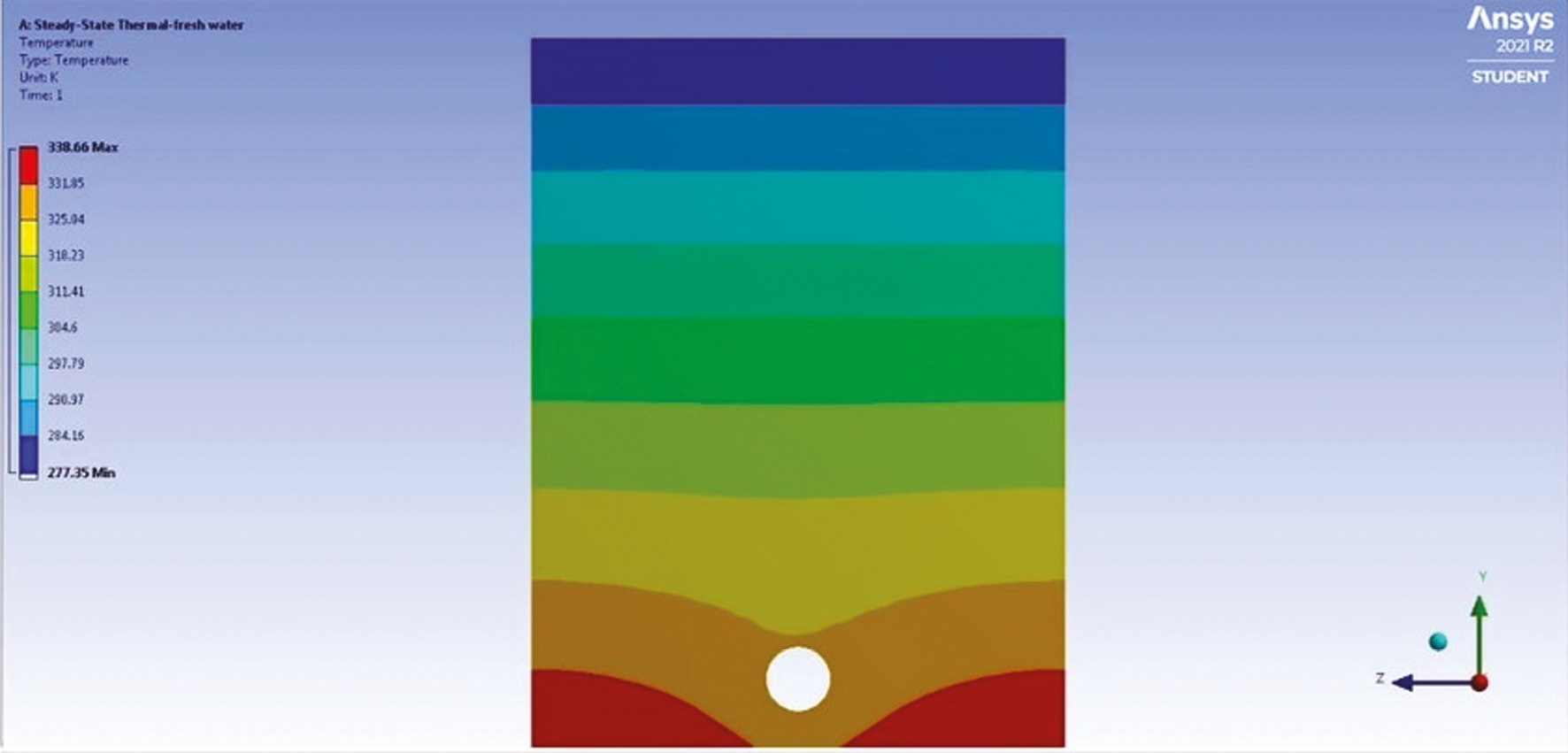

Рис. 2. Распределение температур в пруде с пресной водой. Максимальная температура: 338,66 K; минимальная температура: 277,25 K

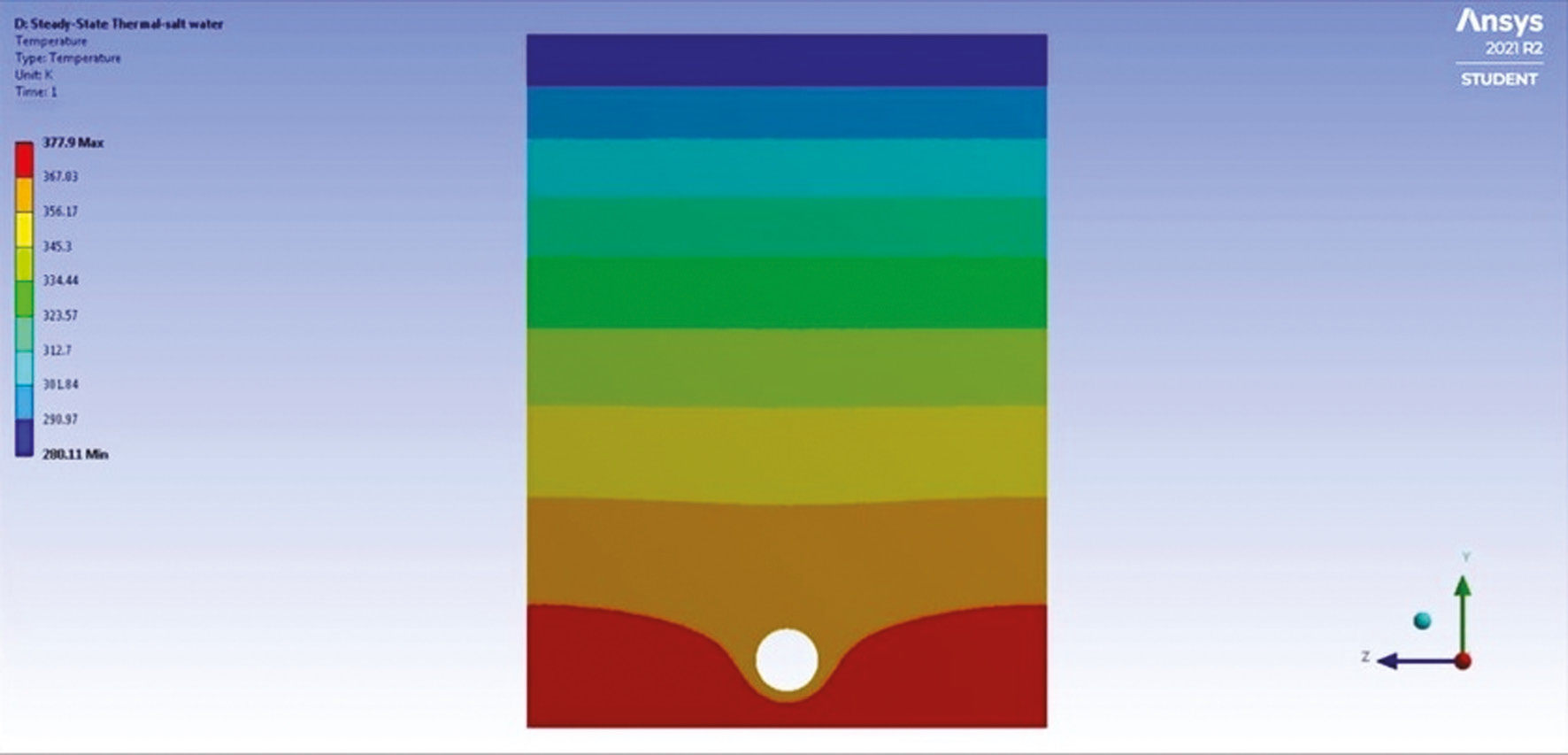

Рис. 3. Распределение температур в пруду с соленой водой. Максимальная температура: 377,9 K; минимальная температура: 280,11 K
Выводы. Используя солнечный пруд в качестве источника тепла мы снижаем стоимость процесса опреснения, а также рационально используем природные ресурсы. Основные направления использования накопленной в солнечных прудах энергии следующие: опреснительные установки; выработка электроэнергии; получение тепловой энергии; выработка теплоты для отопления парников, теплиц и помещений; отопление жилых домов; выращивание низкотемпературных аквакультур.
Full Text
Обоснование. 97,5 % мировой воды приходится на соленую воду из океанов и только 2,5 % на пресную воду. Один из основных источников, благодаря которому можно получить питьевую воду — морская вода, но поскольку морская вода сильно соленая, соль из нее необходимо удалять. Опреснение — удаление из воды растворенных в ней солей с целью сделать ее пригодной для питья или для выполнения определенных технических задач. В процессе опреснения соленая вода нагревается с помощью источника тепла (в данной работе — солнечный пруд) до точки испарения, оставляя растворенные соли. Свежий пар собирается, а затем конденсируется, образуя очищенную питьевую воду. Эта технология дешевле других, поскольку в ней нет никаких других элементов затрат энергии, кроме источника тепла и конденсатора. Таким образом, используя солнечный пруд (рис. 1) в качестве источника тепла, мы снижаем стоимость процесса опреснения. Солнечный пруд — это бассейн с соленой водой, разделенный на 3 разных слоя: пресная вода (конвективная зона), соленая вода (неконвективная зона) и сильно соленая вода (конвективная зона). Эти слои различаются по концентрации содержания соли, присутствующей в каждом из них. Самый нижний слой имеет самую высокую концентрацию, а также плотность и остается внизу, даже когда солнечное излучение нагревает его и создает поток конвекционной системы. Когда тепло солнечного излучения нагревает пруд, тепловая энергия накапливается в самом нижнем слое, что делает его источником тепла.
Рис. 1. Принципиальная схема солнечного пруда: 1 — солнце (солнечное излучение); 2 — пресная вода (конвективная зона); 3 — соленая вода (нековективная зона); 4 — очень соленая вода (конвективная зона)
Цель — исследование модели солнечного пруда и прогнозирование эффективности ее работы, посредством расчета.
Методы. В работе был выполнен анализ влияния концентрации растворенной в воде соли на распределение температур в рабочем объеме. Для анализа использовалась программная система конечно-элементного анализа ANSYS Steady State. В работе были выделены две части: исследование модели соленого пруда со свойствами только пресной и только соленой воды. Область, использованная для анализа модели состоит из сосуда с водой (пресной и соленой) и расположенной на глубине 1,3 м цилиндрической трубы. Вычислительная область была разбита на ячейки треугольной формы с максимальным размером 0,05 м. Количество итераций составляло 1000. Были заданы также граничные условия, и выполнен расчет модели солнечного пруда.
Результаты. На рис. 2 и 3 представлены графические результаты моделирования.
Рис. 2. Распределение температур в пруде с пресной водой. Максимальная температура: 338,66 K; минимальная температура: 277,25 K
Рис. 3. Распределение температур в пруду с соленой водой. Максимальная температура: 377,9 K; минимальная температура: 280,11 K
Выводы. Используя солнечный пруд в качестве источника тепла мы снижаем стоимость процесса опреснения, а также рационально используем природные ресурсы. Основные направления использования накопленной в солнечных прудах энергии следующие: опреснительные установки; выработка электроэнергии; получение тепловой энергии; выработка теплоты для отопления парников, теплиц и помещений; отопление жилых домов; выращивание низкотемпературных аквакультур.
About the authors
Самарский государственный технический университет
Author for correspondence.
Email: anna.shvindenkova@gmail.com
студентка, группа 2, факультет теплоэнергетики
Russian Federation, СамараReferences
- Дубковский В., Денисова А. Использование солнечных прудов в комбинированных энергоустановках // Экотехнологии и ресурсосбережение. 2000. № 2. С. 11–13.
- Харченко Н.В. Индивидуальные солнечные установки. Москва: Энергоатомиздат, 1991. 208 с.
- Jaefarzadeh M.R. Thermal behavior of a small salinity-gradient solar pond with wall shading effect // Solar Energy. 2004. Vol. 77, No. 3. P. 281–290. doi: 10.1016/j.solener.2004.05.013
- Осадчий Г.Б. Энергосбережение и возможности установок и систем малой энергетики на базе солнечного соляного пруда // Аналитика и вопросы энергосбережения.
