Определение класса усиления электронного контроллера электромеханического состояния изолирующего стыка

Cover Page
  • Authors: 1, 1
  • Affiliations:
    1. Самарский государственный университет путей сообщения
  • Issue: Vol 1 (2022)
  • Pages: 405-407
  • Section: Электроника и радиоэлектроника
  • URL: https://journals.eco-vector.com/osnk-sr/article/view/107347
  • ID: 107347

Cite item

Full Text

Abstract

Обоснование. На российских железных дорогах активно внедряются различные технологии. Безопасность же является основной задачей ОАО «РЖД». Правильное использование технологий поможет своевременно обнаружить и предупредить угрозу незаконного вмешательства в работу транспортного комплекса государства, тем самым обеспечив полную безопасность перемещения пассажиров и перевозки грузов на любые расстояния.

Цель — определение класса усиления электронного контроллера электромеханического состояния изолирующего стыка.

Методы. На лабораторной базе кафедры «Электротехника» был разработан способ [1] и создано устройство [2] контроля электромеханического состояния изолирующего стыка (рис. 1). Экспериментально определен класс усиления устройства и оптимальный принцип его работы.

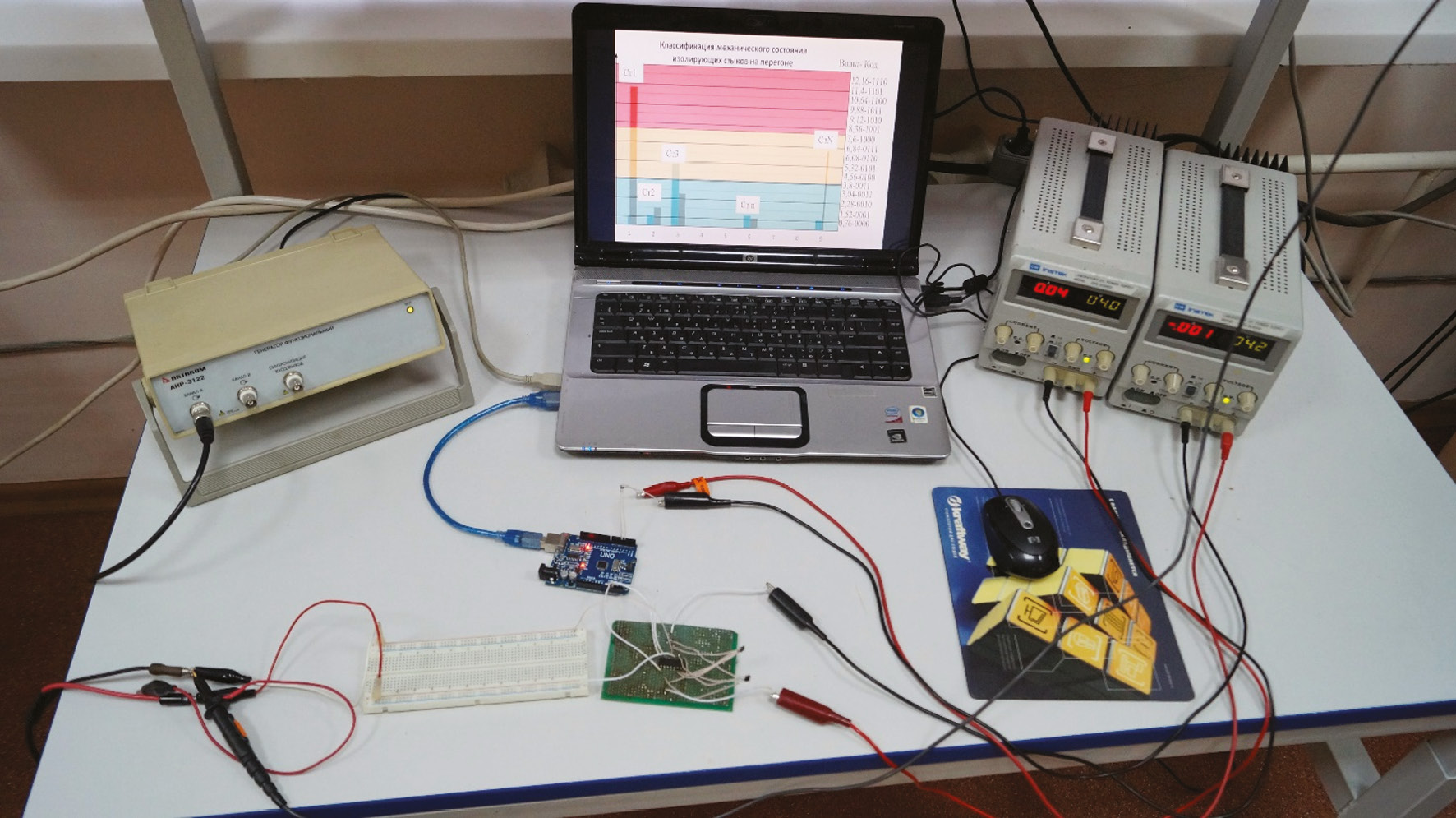

Рис. 1. Устройство контроля электромеханического состояния изолирующего стыка



Устройство работает по алгоритму (рис. 2), суть которого заключается в начальной самодиагностике и определении электромеханического состояния стыка за счет бесконтактных датчиков.

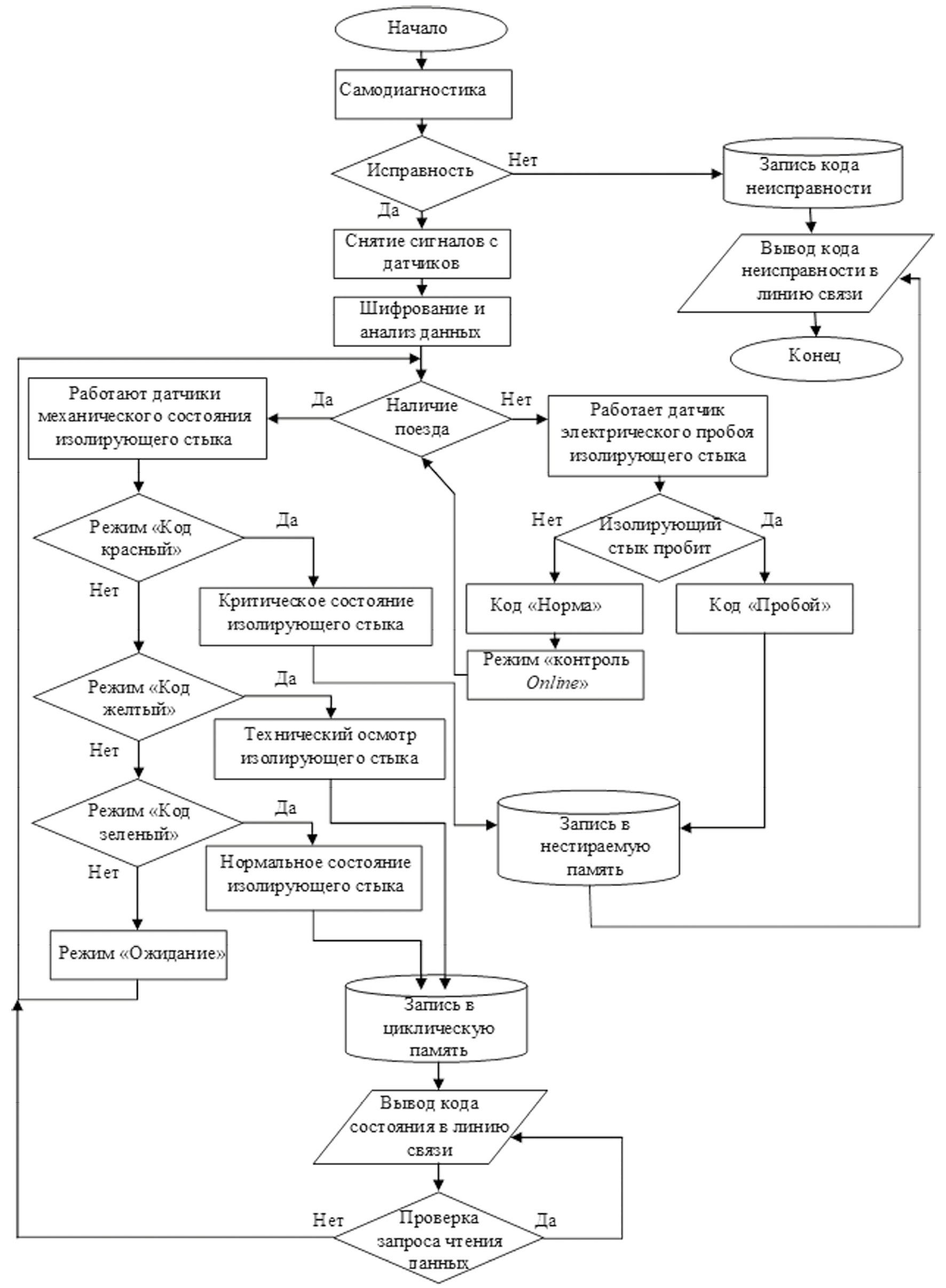

Рис. 2. Алгоритм работы устройства контроля электромеханического состояния изолирующего стыка



Контроль электромеханического состояния осуществляется за счет датчиков Холла и намагниченных концов рельс в изолирующем стыке. Данным устройством можно контролировать также уровень намагниченности и пробои изолирующего стыка.

В зависимости от уровня магнитного поля операционный усилитель в устройстве вырабатывает дифференциальное напряжение, уровень которого кодируется бинарным кодом и однозначно классифицируется как:

1) зеленая зона — безопасный уровень;

2) желтая зона — на изолирующий стык необходимо обратить внимание;

3) красная зона — изолирующий стык пробит или находится в аварийном состоянии.

После оцифровки уровня сигнала код состояния изолирующего стыка передается в микропроцессор устройства, сохраняется в памяти и передается АРМ-обслуживающему персоналу.

В основе работы устройства лежит операционный усилитель. Операционными усилителями (ОУ) называется широкий класс усилителей постоянного тока с большим коэффициентом усиления, предназначенных для работы с глубокой обратной связью.

Результаты. Для определения класса понадобился разностный усилитель, который увеличивает разность двух входных напряжений и представляет сочетание инвертирующего и неинвертирующего усилителей. Устройство работает подобно транзисторам в усилителе класса D. В отличие от других классов транзистор работает в ключевом режиме: либо открыт, либо закрыт. Иногда применяется положительная обратная связь для ускорения смены состояния.

Вывод. Проведенное экспериментальное исследование в лаборатории показало, что для контроллера электромеханического состояния изолирующего стыка необходимо использовать по два операционных усилителя на стык подобно транзисторам работ в усилителе класса D.

Предлагаемое устройство контроля электромеханического состояния изолирующего стыка, реализующее способ, позволяет:

  • обеспечить своевременный ремонт и профилактику изолирующего стыка;
  • обеспечить непрерывный мониторинг изолирующего стыка;
  • повысить безопасность движения поездов на 10–15 %;
  • увеличить срок службы изолирующего стыка в 2–3 раза.

Full Text

Обоснование. На российских железных дорогах активно внедряются различные технологии. Безопасность же является основной задачей ОАО «РЖД». Правильное использование технологий поможет своевременно обнаружить и предупредить угрозу незаконного вмешательства в работу транспортного комплекса государства, тем самым обеспечив полную безопасность перемещения пассажиров и перевозки грузов на любые расстояния.

Цель — определение класса усиления электронного контроллера электромеханического состояния изолирующего стыка.

Методы. На лабораторной базе кафедры «Электротехника» был разработан способ [1] и создано устройство [2] контроля электромеханического состояния изолирующего стыка (рис. 1). Экспериментально определен класс усиления устройства и оптимальный принцип его работы.



Рис. 1. Устройство контроля электромеханического состояния изолирующего стыка



Устройство работает по алгоритму (рис. 2), суть которого заключается в начальной самодиагностике и определении электромеханического состояния стыка за счет бесконтактных датчиков.



Рис. 2. Алгоритм работы устройства контроля электромеханического состояния изолирующего стыка



Контроль электромеханического состояния осуществляется за счет датчиков Холла и намагниченных концов рельс в изолирующем стыке. Данным устройством можно контролировать также уровень намагниченности и пробои изолирующего стыка.

В зависимости от уровня магнитного поля операционный усилитель в устройстве вырабатывает дифференциальное напряжение, уровень которого кодируется бинарным кодом и однозначно классифицируется как:

1) зеленая зона — безопасный уровень;

2) желтая зона — на изолирующий стык необходимо обратить внимание;

3) красная зона — изолирующий стык пробит или находится в аварийном состоянии.

После оцифровки уровня сигнала код состояния изолирующего стыка передается в микропроцессор устройства, сохраняется в памяти и передается АРМ-обслуживающему персоналу.

В основе работы устройства лежит операционный усилитель. Операционными усилителями (ОУ) называется широкий класс усилителей постоянного тока с большим коэффициентом усиления, предназначенных для работы с глубокой обратной связью.

Результаты. Для определения класса понадобился разностный усилитель, который увеличивает разность двух входных напряжений и представляет сочетание инвертирующего и неинвертирующего усилителей. Устройство работает подобно транзисторам в усилителе класса D. В отличие от других классов транзистор работает в ключевом режиме: либо открыт, либо закрыт. Иногда применяется положительная обратная связь для ускорения смены состояния.

Вывод. Проведенное экспериментальное исследование в лаборатории показало, что для контроллера электромеханического состояния изолирующего стыка необходимо использовать по два операционных усилителя на стык подобно транзисторам работ в усилителе класса D.

Предлагаемое устройство контроля электромеханического состояния изолирующего стыка, реализующее способ, позволяет:

  • обеспечить своевременный ремонт и профилактику изолирующего стыка;
  • обеспечить непрерывный мониторинг изолирующего стыка;
  • повысить безопасность движения поездов на 10–15 %;
  • увеличить срок службы изолирующего стыка в 2–3 раза.
×
