Собственные колебания неоднородного длинного цилиндра
- Authors: 1, 1
-
Affiliations:
- Самарский государственный технический университет
- Issue: Vol 1 (2022)
- Pages: 375-377
- Section: Статика, динамика и устойчивость упругих систем
- URL: https://journals.eco-vector.com/osnk-sr/article/view/107853
- ID: 107853
Cite item
Full Text
Abstract
Обоснование. Тела цилиндрической формы часто используются в современных конструкциях: резервуары для воды, сжиженного природного газа, нефтепродуктов и др., поэтому важно уметь предсказывать их поведение при приложении различных видов нагрузок (статической, динамической, внезапно приложенной и др.), а также вычислять напряжения и деформации в различных точках цилиндров. Хорошо известны решения о колебаниях однородных и анизотропных бесконечных цилиндров [1, 2]. В работе рассматривается цилиндр, неоднородность которого заключается как в изменении упругих постоянных по толщине цилиндра, так и в изменении его плотности. Такими телам являются, например, сосуды высокого давления, изготовленные из рулонированных обечаек, сваренных кольцевыми швами между собой [3]. Такая конструкция имеет механические характеристики, изменяющиеся вдоль радиуса дискретно. Рулонированные (многослойные) цилиндры более экономичны в изготовлении, требуют меньше трудозатрат и более безопасны в силу своей конструкции.
Цель — вычисление частот собственных колебаний неоднородного бесконечного цилиндра и построение соответствующих форм колебаний.
Методы. Задача решается методом конечных интегральных преобразований, предложенным Ю.Э. Сеницким. В работе свойства материала приняты степенной функцией радиуса:
(1)
ρ — плотность материала; λ, μ — постоянные Ламе; n — показатель неоднородности; — cкорость распространения волн расширения.
Дифференциальное уравнение теории упругости в перемещениях, описывающее радиально-симметричные колебания цилиндра в сферических координатах, имеет вид [1, 2]:
(2)
Начальные
(3)
и краевые условия задачи
(4)
Здесь u(r, 0) — радиальное перемещение цилиндра; f(r), g(r) — функция перемещения и функция скорости перемещений, определяющие начальное состояние системы в момент приложения динамической нагрузки; a, b — соответственно внутренний и наружный радиусы цилиндра [4].
Для решения задачи вводится конечное интегральное преобразование с ядром [2]:
. (5)
Формула обращения данного преобразования имеет вид:
. (6)

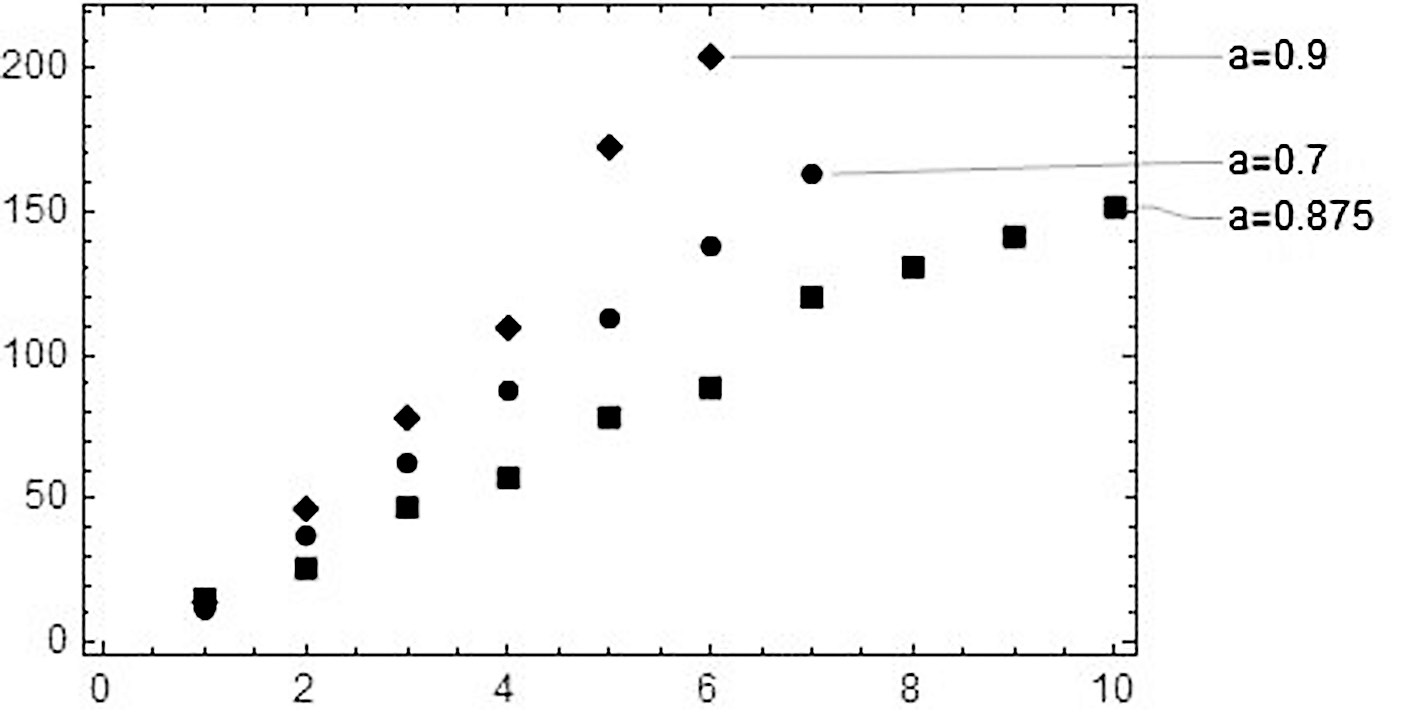

Рис. 1. Изменение частоты собственных колебаний от толстостенности цилиндра
Здесь ξi — частоты собственных колебаний, образующие счетное множество; — норма в пространстве функций, интегрируемых с квадратом, она определяется выражением
(7)
Ядро преобразования представляется в виде комбинации функций Бесселя:
, (8)
J(ξi, r), Y(ξi, r) — функции Бесселя I и II рода, а собственные значения ξi находятся при решении трансцендентного уравнения:
(9)
Здесь h1 и k1 параметры, зависящие от вида рассматриваемого напряженного состояния — плоской деформации или плоского напряженного состояния.
Результаты. В качестве примера рассмотрим цилиндр наружного радиуса b = 100 см, различной толстостенности a = 0,5; 0,7; 0,875. Коэффициент Пуассона v = 0,4, E = 2,059 · 105 МН/м2. В таблице приведены первые 5 безразмерных корней характеристического уравнения и соответствующие им частоты собственных колебаний цилиндра с различными показателями неоднородности.
Таблица. Корни характеристического уравнения и частоты собственных колебаний цилиндра
№ | Параметр | 1 | 2 | 3 | 4 | 5 |
n = 0, a = 0,875 | ξ | 11,5488 | 37,3845 | 62,6441 | 87,8306 | 112,9932 |
ω | 165,425 | 535,494 | 987,31 | 1258,08 | 1618,51 | |
n = 1, a = 0,75 | ξ | 15,264 | 25,919 | 46,97 | 57,478 | 78,453 |
ω | 218,693 | 371,270 | 672,939 | 823,315 | 1123,77 | |
n = 1, a = 0,875 | ξ | 11,1259 | 37,2647 | 62,5729 | 87,78 | 112,9539 |
ω | 159,368 | 533,778 | 896,292 | 1257,36 | 1617,95 | |
n = 2, a = 0,875 | ξ | 10,701 | 37,152 | 62,5063 | 87,7325 | 112,917 |
ω | 153,281 | 532,164 | 895,337 | 1256,68 | 1617,42 |
Выводы. Частоты собственных колебаний неоднородного бесконечного полого цилиндра зависят от его толстостенности (отношения a/b) и от показателя неоднородности n.
Full Text
Обоснование. Тела цилиндрической формы часто используются в современных конструкциях: резервуары для воды, сжиженного природного газа, нефтепродуктов и др., поэтому важно уметь предсказывать их поведение при приложении различных видов нагрузок (статической, динамической, внезапно приложенной и др.), а также вычислять напряжения и деформации в различных точках цилиндров. Хорошо известны решения о колебаниях однородных и анизотропных бесконечных цилиндров [1, 2]. В работе рассматривается цилиндр, неоднородность которого заключается как в изменении упругих постоянных по толщине цилиндра, так и в изменении его плотности. Такими телам являются, например, сосуды высокого давления, изготовленные из рулонированных обечаек, сваренных кольцевыми швами между собой [3]. Такая конструкция имеет механические характеристики, изменяющиеся вдоль радиуса дискретно. Рулонированные (многослойные) цилиндры более экономичны в изготовлении, требуют меньше трудозатрат и более безопасны в силу своей конструкции.
Цель — вычисление частот собственных колебаний неоднородного бесконечного цилиндра и построение соответствующих форм колебаний.
Методы. Задача решается методом конечных интегральных преобразований, предложенным Ю.Э. Сеницким. В работе свойства материала приняты степенной функцией радиуса:
(1)
ρ — плотность материала; λ, μ — постоянные Ламе; n — показатель неоднородности; — cкорость распространения волн расширения.
Дифференциальное уравнение теории упругости в перемещениях, описывающее радиально-симметричные колебания цилиндра в сферических координатах, имеет вид [1, 2]:
(2)
Начальные
(3)
и краевые условия задачи
(4)
Здесь u(r, 0) — радиальное перемещение цилиндра; f(r), g(r) — функция перемещения и функция скорости перемещений, определяющие начальное состояние системы в момент приложения динамической нагрузки; a, b — соответственно внутренний и наружный радиусы цилиндра [4].
Для решения задачи вводится конечное интегральное преобразование с ядром [2]:
. (5)
Формула обращения данного преобразования имеет вид:
. (6)
Рис. 1. Изменение частоты собственных колебаний от толстостенности цилиндра
Здесь ξi — частоты собственных колебаний, образующие счетное множество; — норма в пространстве функций, интегрируемых с квадратом, она определяется выражением
(7)
Ядро преобразования представляется в виде комбинации функций Бесселя:
, (8)
J(ξi, r), Y(ξi, r) — функции Бесселя I и II рода, а собственные значения ξi находятся при решении трансцендентного уравнения:
(9)
Здесь h1 и k1 параметры, зависящие от вида рассматриваемого напряженного состояния — плоской деформации или плоского напряженного состояния.
Результаты. В качестве примера рассмотрим цилиндр наружного радиуса b = 100 см, различной толстостенности a = 0,5; 0,7; 0,875. Коэффициент Пуассона v = 0,4, E = 2,059 · 105 МН/м2. В таблице приведены первые 5 безразмерных корней характеристического уравнения и соответствующие им частоты собственных колебаний цилиндра с различными показателями неоднородности.
Таблица. Корни характеристического уравнения и частоты собственных колебаний цилиндра
№ | Параметр | 1 | 2 | 3 | 4 | 5 |
n = 0, a = 0,875 | ξ | 11,5488 | 37,3845 | 62,6441 | 87,8306 | 112,9932 |
ω | 165,425 | 535,494 | 987,31 | 1258,08 | 1618,51 | |
n = 1, a = 0,75 | ξ | 15,264 | 25,919 | 46,97 | 57,478 | 78,453 |
ω | 218,693 | 371,270 | 672,939 | 823,315 | 1123,77 | |
n = 1, a = 0,875 | ξ | 11,1259 | 37,2647 | 62,5729 | 87,78 | 112,9539 |
ω | 159,368 | 533,778 | 896,292 | 1257,36 | 1617,95 | |
n = 2, a = 0,875 | ξ | 10,701 | 37,152 | 62,5063 | 87,7325 | 112,917 |
ω | 153,281 | 532,164 | 895,337 | 1256,68 | 1617,42 |
Выводы. Частоты собственных колебаний неоднородного бесконечного полого цилиндра зависят от его толстостенности (отношения a/b) и от показателя неоднородности n.
About the authors
Самарский государственный технический университет
Email: elekina-e1@yandex.ru
студент, группа 20П4, факультет промышленного и гражданского строительства
Russian Federation, СамараСамарский государственный технический университет
Author for correspondence.
Email: elekina-e1@yandex.ru
научный руководитель, старший преподаватель кафедры строительной механики, инженерной геологии, оснований и фундаментов
Russian Federation, СамараReferences
- Сеницкий Ю.Э., Епишкин В.В. Собственные колебания конечного толстостенного анизотропного цилиндра // Вестник СамГТУ. Серия: Физико-математические науки. 2008. № 1. С. 63–71.
- Сеницкий Ю.Э., Епишкин В.В. Динамическая задача теории упругости для анизотропного короткого цилиндра с учетом сил вязкого сопротивления // Известия высших учебных заведений. Строительство. 2008. № 3. С. 29–41.
- ГОСТ Р 54803–2011 «Сосуды стальные сварные высокого давления. Общие технические требования» (утв. приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1167-ст). Доступ по ссылке: http://ivo.garant.ru
- Элекина Е.Н., Кальмова М.А., Кулакова Е.А. Напряженно-деформированное состояние неоднородного длинного цилиндра, загруженного внутренним динамическим давлением // Строительные технологии: сборник статей: «Традиции и инновации в строительстве и архитектуре» / под ред. М.В. Шувалова, А.А. Пищулева, А.К. Стрелкова; Октябрь 26–30, 2020; Самара. Самара: СамГТУ, 2020. С. 449–454.
