Разработка системы контроля и обеспечения герметичности для оборудования атомных электростанций
- Authors: 1,2, 1
-
Affiliations:
- Сызранский филиал Самарского государственного технического университета
- Акционерное общество «ТЯЖМАШ»
- Issue: Vol 1 (2022)
- Pages: 334-335
- Section: Безопасность жизнедеятельности в техносфере
- URL: https://journals.eco-vector.com/osnk-sr/article/view/107981
- ID: 107981
Cite item
Full Text
Abstract
Обоснование. Технический прогресс является неотъемлемой частью развития современного общества. Атомная энергетика — это ключевая отрасль развития для нашей страны. Одной из главных задач в области атомной энергетики является концепция мирного атома, что подразумевает использование атомной энергетики в мирных целях. Исключая человеческий фактор, атомная электростанция предсатвляет собой самый экологичный и безопасный источник получения энергии в техносфере.
Акционерное общество «ТЯЖМАШ» принимает непосредственное участие в разработке оборудования для атомных электростанций, в том числе шлюза транспортного с байонетным затвором, который является элементом нормальной эксплуатации, важным для безопасности атомной электростанции. Он выполняет локализующие функции и относится ко 2 классу безопасности в соответствии с Федеральными нормами и правилами в области использования атомной энергии (рис. 1) [1]. Шлюз транспортный устанавливается в здании атомной реакторной установки. Один из ключевых функциональных показателей эффективной работы шлюза транспортного — его способность обеспечивать герметичность на заданном уровне допускаемой среднесуточной протечки среды. Обеспечение герметичности — это главный критерий безопасной работы в зоне защитной оболочки ядерного реактора.

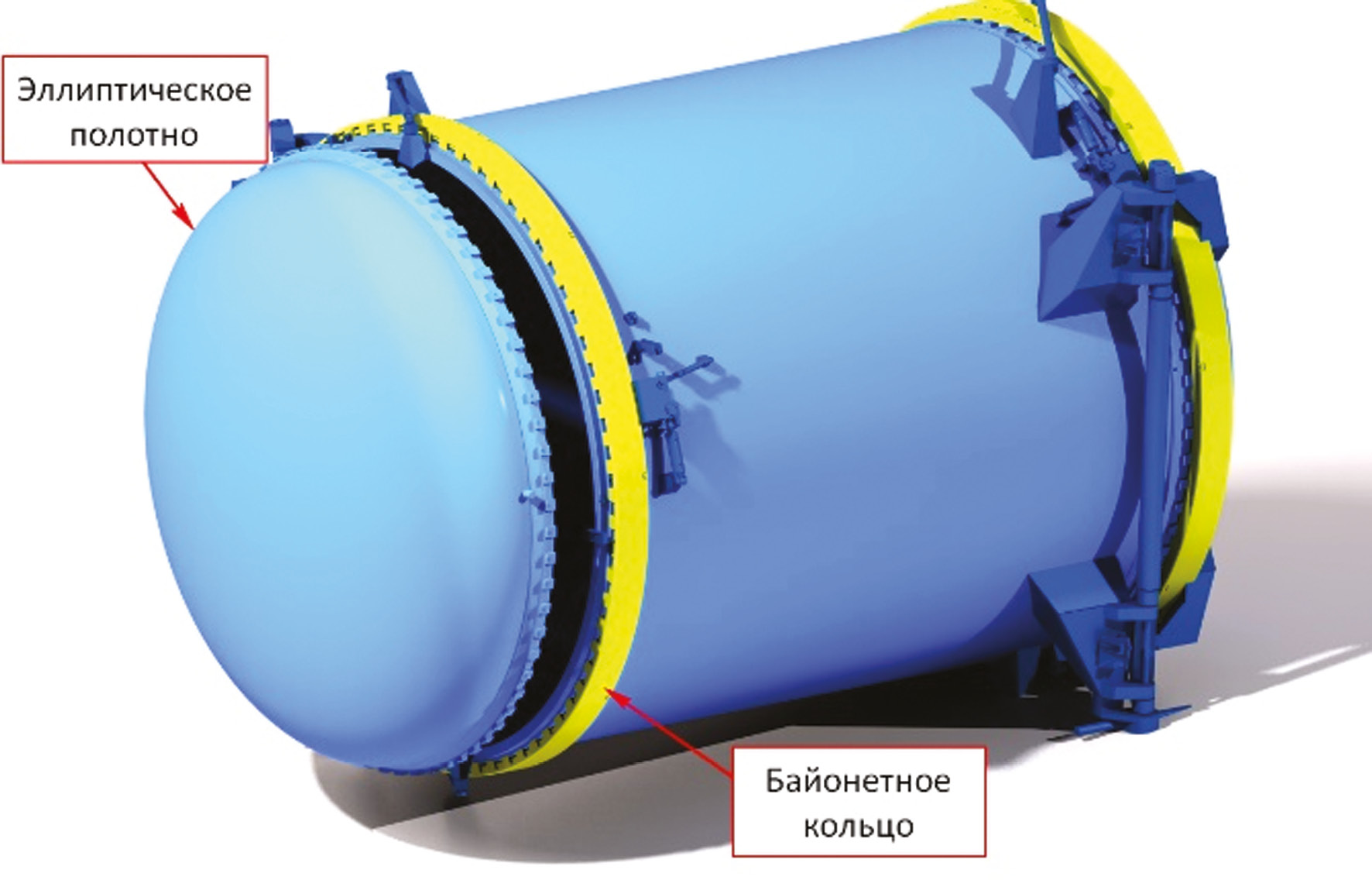

Рис. 1. 3D-модель шлюза транспортного с байонетным затвором
В настоящее время существует проблема с контролем и обеспечением герметичности шлюза транспортного.
Цель работы — разработать систему, которая обеспечит контроль и герметичность оборудования, тем самым повысит безопасность в зоне распространения ядерных веществ.
Методы. Предлагаемая установка системы контроля и обеспечения герметичности предназначена для контроля и обеспечения подачи сжатого воздуха в полости под уплотнениями фланцев с целью контроля утечки и обеспечения герметичности байонетных затворов и представляет собой четыре основные линии, две из которых являются линиями питания герметичной и негерметичной зонах. В рамках испытаний специалистами акционерного общества «ТЯЖМАШ» был спроектирован специальный шкаф, имитирующий работу системы обеспечения и контроля герметичности при основных режимах работы оборудования. К данным режимам относятся перегрузка, герметизация, транспортирование (специальный режим).
Конструкция с использованием простейших механизмов обеспечивает демонстрацию процесса шлюзования с максимальным уровнем наглядности и простоты.
Модель выполнена в масштабе 1 : 2 по отношению к реальному шлюзу (рис. 2).

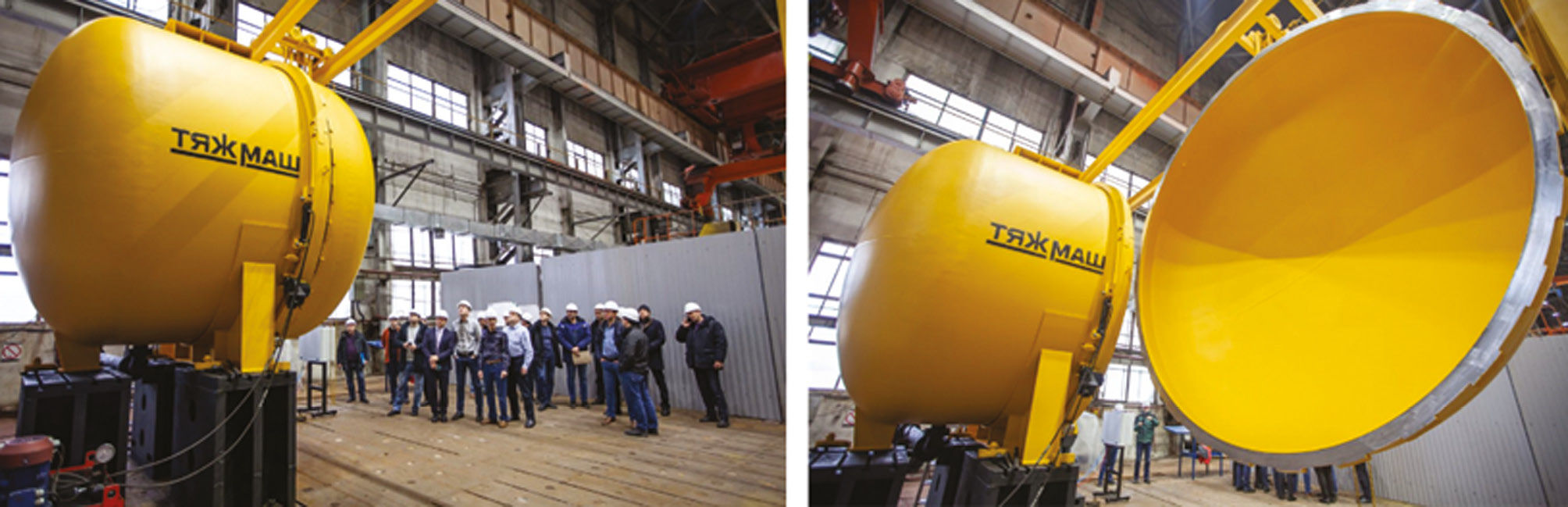

Рис. 2. Испытательный стенд системы контроля и обеспечения герметичности
Результаты. По итогам испытаний членами комиссии были отмечены инновационность разработки и высокий уровень технической эстетики конструкции. Данная разработка была воспринята с высоким интересом представителями атомной отрасли.
Выводы. Разработанная система позволит не только реализовывать регламентированный режим контроля герметичности оборудования в процессе эксплуатации, но и проводить мониторинг состояния резиновых уплотнений в следящем режиме, тем самым повысит уровень безопасности при работе в здании атомной реакторной установки. Дополнительно имеются технические решения, позволяющие гарантировать герметичность оборудования во время аварийной ситуации в герметичном объеме АЭС при условии выхода из строя оборудования шлюза и нарушении энергоснабжении станции.
Full Text
Обоснование. Технический прогресс является неотъемлемой частью развития современного общества. Атомная энергетика — это ключевая отрасль развития для нашей страны. Одной из главных задач в области атомной энергетики является концепция мирного атома, что подразумевает использование атомной энергетики в мирных целях. Исключая человеческий фактор, атомная электростанция предсатвляет собой самый экологичный и безопасный источник получения энергии в техносфере.
Акционерное общество «ТЯЖМАШ» принимает непосредственное участие в разработке оборудования для атомных электростанций, в том числе шлюза транспортного с байонетным затвором, который является элементом нормальной эксплуатации, важным для безопасности атомной электростанции. Он выполняет локализующие функции и относится ко 2 классу безопасности в соответствии с Федеральными нормами и правилами в области использования атомной энергии (рис. 1) [1]. Шлюз транспортный устанавливается в здании атомной реакторной установки. Один из ключевых функциональных показателей эффективной работы шлюза транспортного — его способность обеспечивать герметичность на заданном уровне допускаемой среднесуточной протечки среды. Обеспечение герметичности — это главный критерий безопасной работы в зоне защитной оболочки ядерного реактора.
Рис. 1. 3D-модель шлюза транспортного с байонетным затвором
В настоящее время существует проблема с контролем и обеспечением герметичности шлюза транспортного.
Цель работы — разработать систему, которая обеспечит контроль и герметичность оборудования, тем самым повысит безопасность в зоне распространения ядерных веществ.
Методы. Предлагаемая установка системы контроля и обеспечения герметичности предназначена для контроля и обеспечения подачи сжатого воздуха в полости под уплотнениями фланцев с целью контроля утечки и обеспечения герметичности байонетных затворов и представляет собой четыре основные линии, две из которых являются линиями питания герметичной и негерметичной зонах. В рамках испытаний специалистами акционерного общества «ТЯЖМАШ» был спроектирован специальный шкаф, имитирующий работу системы обеспечения и контроля герметичности при основных режимах работы оборудования. К данным режимам относятся перегрузка, герметизация, транспортирование (специальный режим).
Конструкция с использованием простейших механизмов обеспечивает демонстрацию процесса шлюзования с максимальным уровнем наглядности и простоты.
Модель выполнена в масштабе 1 : 2 по отношению к реальному шлюзу (рис. 2).
Рис. 2. Испытательный стенд системы контроля и обеспечения герметичности
Результаты. По итогам испытаний членами комиссии были отмечены инновационность разработки и высокий уровень технической эстетики конструкции. Данная разработка была воспринята с высоким интересом представителями атомной отрасли.
Выводы. Разработанная система позволит не только реализовывать регламентированный режим контроля герметичности оборудования в процессе эксплуатации, но и проводить мониторинг состояния резиновых уплотнений в следящем режиме, тем самым повысит уровень безопасности при работе в здании атомной реакторной установки. Дополнительно имеются технические решения, позволяющие гарантировать герметичность оборудования во время аварийной ситуации в герметичном объеме АЭС при условии выхода из строя оборудования шлюза и нарушении энергоснабжении станции.
