Добыча знаний из кристаллических структур: определение степени окисления атомов металлов

Full Text

Обоснование. В настоящее время машинное обучение приобрело огромную популярность благодаря способности находить решения сложных и нетривиальных задач. С ростом объема учитываемых данных качество найденных решений, как правило, улучшается. Кристаллохимия не является исключением, в настоящее время изучено строение более миллиона структур, которые хранятся в кристаллографических базах данных [1, 2]. Используя накопленные данные, авторы [3] c помощью машинного обучения создали подход к автоматической классификации структур по симметрии кристаллов. А в статье [4] с помощью нейронной сети проанализировали шаблоны строения известных кристаллических структур с целью прогнозирования вероятности образования новых соединений. В статье [5] предлагают способ определения степени окисления металлов в металлорганических каркасах.

Цель — создание и реализация сервиса для определения степени окисления атом металлов в координационных и ионных соединениях с O окружениями.

Методы. Для создания модели машинного обучения необходимо: выбрать набор данных для обучения, отобрать дескрипторы структуры, разработать классификационную модель. Далее описывается процесс создания модели обучения на примере кислородного окружения.

Было отобрано 4 набора данных, составленных из баз CSD [1] и ICSD [2]. Всего — 33,253 соединения со степенью окисления от 1 до 7 (рис. 1).

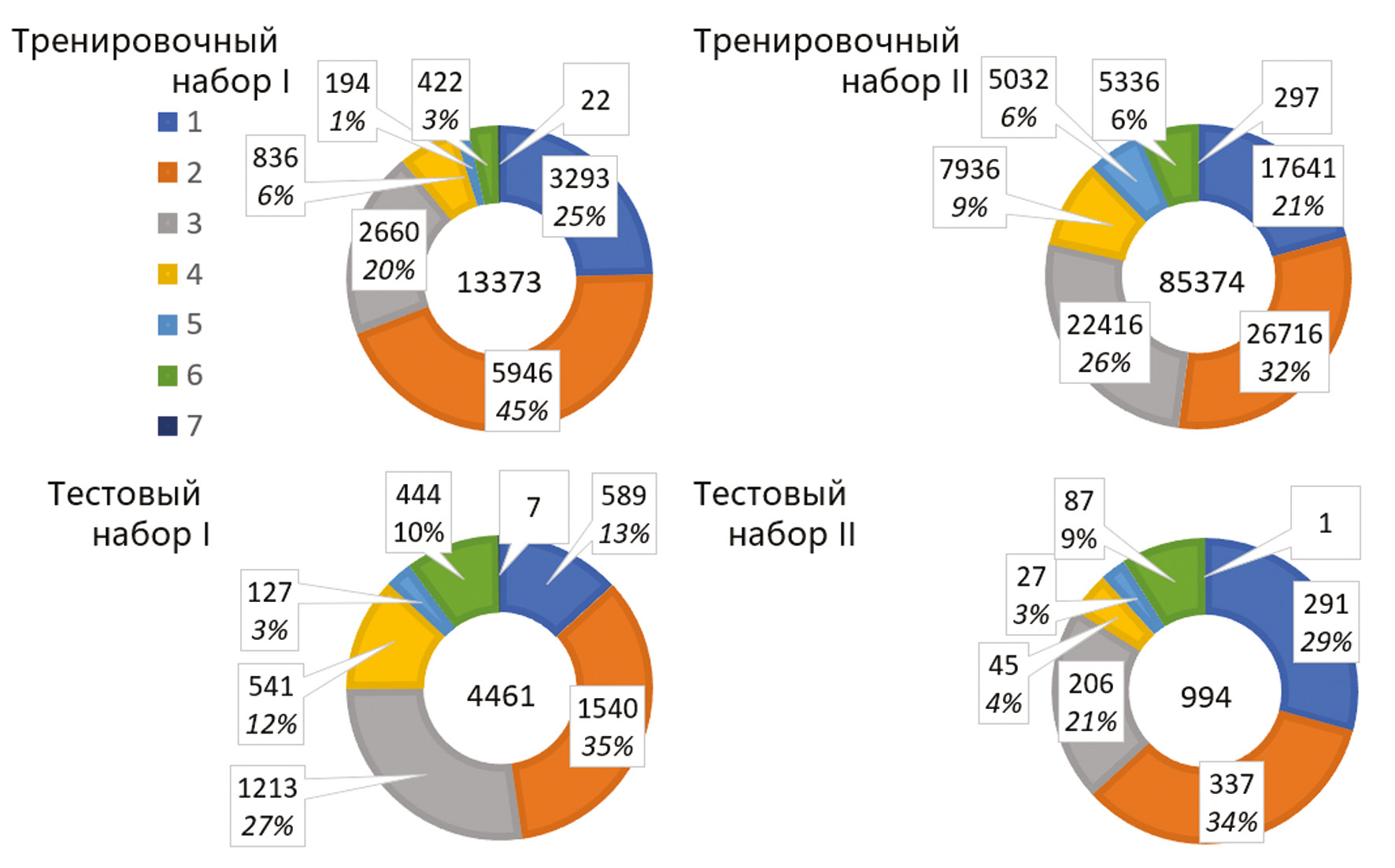

Рис. 1. Статистические сведения о составленных для обучения и тестирования наборах данных



Данные соответствовали следующим критериям: положительные и отрицательные заряды сбалансированы; структура полностью определена; отсутствуют статистически неупорядоченные атомы, отсутствуют дубликаты, тестовые и тренировочные данные не пересекаются.

Для предсказания степени окисления атомов металлов были отобраны следующие дескрипторы соединений, дающие лучший результат предсказания, — оптимальный набор признаков:

–  Nat — порядковый номер металла в Периодической системе;

–  Group — номер группы металла в Периодической системе;

–  CN — координационное число;

–  G3 — второй момент инерции полиэдра Вороного;

–  RSD — радиус сферического домена, объем которого равен объему полиэдра Вороного (Å);

–  ΣΩ(X) — доля телесных углов граней, которые образованы соседними атомами X определенного химического сорта (O) в полиэдре Вороного атома.

CN, G3, RSD и ΣΩ(X) были рассчитаны с помощью пакета ToposPro [6]. В качестве классификатора выбран алгоритм Random Forest из библиотеки Scikit-Learn [7], который на оптимальном наборе признаков дает лучший результат.

Результаты. Был проведен расчет гиперпараметров для классификатора, и в результате была создана модель предсказания, дающая лучшую оценку предсказательной способности на оптимальном наборе признаков (табл. 1).

Таблица 1. Оценка качества предсказания на наборах данных модели машинного обучения, основанной на алгоритме Random Forest, с использованием лучшего набора признаков и оптимальных значений гиперпараметров

На чем обучено	На чем тестировалась	Качество, %	Точность, %	Полнота, %	F1-мера, %
Тренировочный набор I	Тестовый набор I	98,7	98,4	96,4	97,3
	Тестовый набор II	95,9	91,8	89,1	90,3
Тренировочный набор II	Тестовый набор I	99,0	98,5	99,1	98,8
	Тестовый набор II	98,1	94,9	95,2	95,0



 Выводы. Данная модель легла в основу сервиса Crystal Predictor [8]. Вычисления для структуры Mn2O3 [9], не входящей в использованные наборы данных, демонстрируют способность системы адекватно предсказывать степени окисления атомов металлов (рис. 2). На настоящее время сервисом обработано более 648 уникальных структур, загруженных пользователями из всего мира.

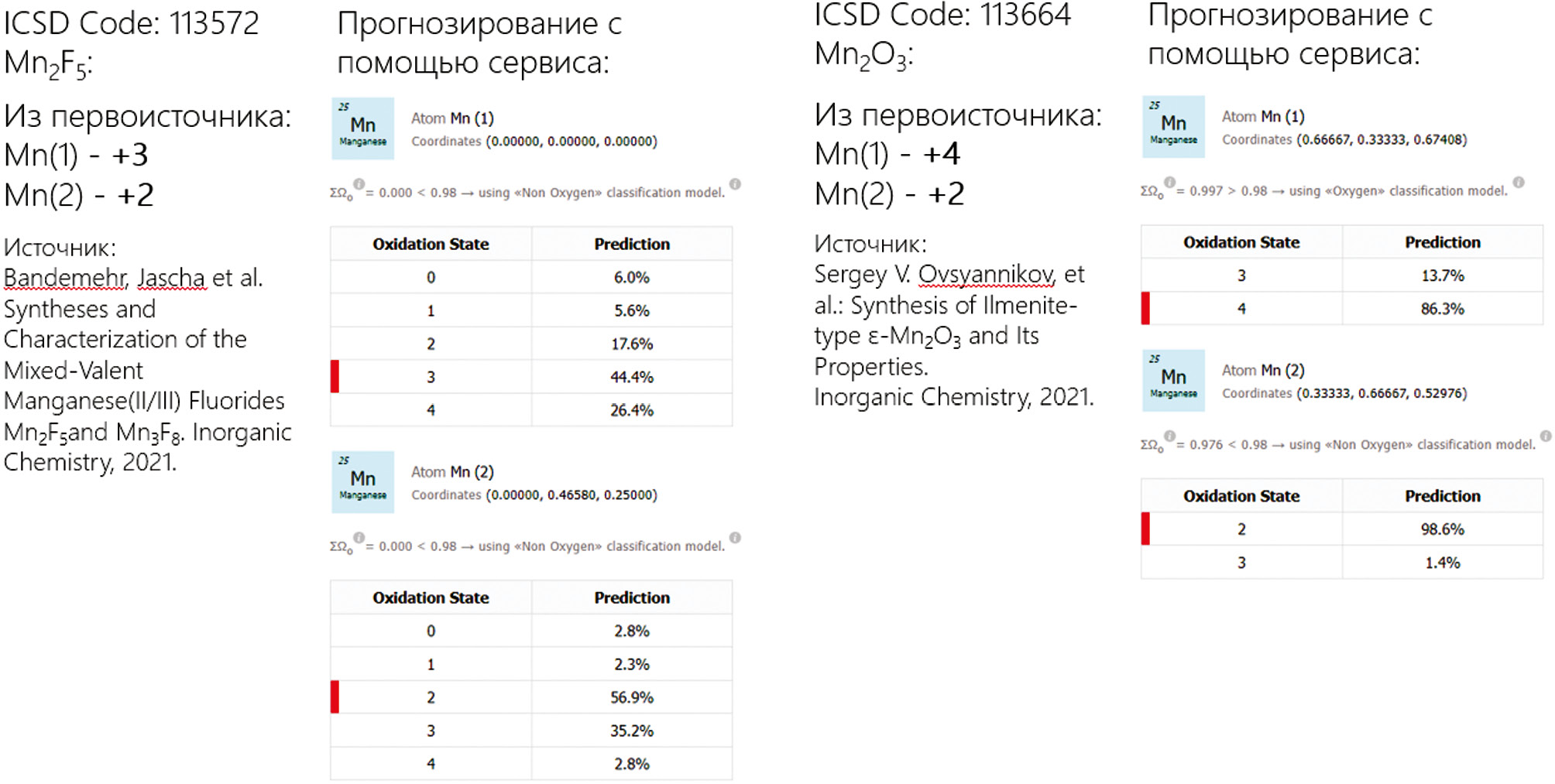

Рис. 2. Результаты предсказания степеней окисления атомов Mn в структуре Mn2O3 [9] с помощью веб-сервиса Crystal Predictor [8]
