Конструирование изделия «перефутеровочная машина» в рамках возможностей АО ТЯЖМАШ
- 作者: 1,2, 1, 2
-
隶属关系:
- Сызранский филиал Самарского государственного технического университета
- АО «ТЯЖМАШ»
- 期: 卷 1 (2023)
- 页面: 361-362
- 栏目: Технологии производства и ремонта машин и аппаратуры
- URL: https://journals.eco-vector.com/osnk-sr2023/article/view/409672
- ID: 409672
如何引用文章
全文:
详细
Обоснование. В настоящее время в мире существует несколько предприятий, на которых имеется возможность изготовить вспомогательное оборудование для мельниц — перефутеровочную машину.
Перефутеровочная машина предназначена для механизации погрузочно-разгрузочных работ, позиционирования и точной установки брони при проведении перефутеровочных и ремонтных операций шаровых, мельницах самоизмельчения, стержневых, мельницах мокрого самоизмельчения. Ранее операция смены футеровки занимала много времени и ради этого приходилось проводить монтажные работы по разбору и сбору барабана мельницы. С использованием ПМ время проведения замены футеровки сокращается, но использование таких машин ограничивается наличием свободного места перед мельницами. В зависимости от размеров мельниц, их типов и функциональности, машины для замены футеровки могут иметь различные системы управления.
Цели - изучить аналоги и разработать конструкцию перефутеровочной машины в рамках возможностей станочного парка АО ТЯЖМАШ. Разработанная конструкция должна отвечать требованиям потребителей, а также иметь востребованность на мировом рынке.
Методы. Мы проанализировали имеющиеся конструкции перефутеровочных машин разных предприятий: ПМ RUSSELL и Metso Outotec — и на основании найденных данных разработали свой тип такой машины. В общем случае ПМ состоит из трех основных элементов. Основная рама, установленная на винтовых домкратах, обеспечивает требуемую регулировку по высоте. Балка под манипулятор имеет телескопическую конструкцию, что обеспечивает позиционирование манипулятора внутри мельницы. Манипулятор, расположенный на конце выдвижной части балки. Для создания 3D-модели конструкции были рассмотрены уже имеющиеся конструкции мельниц, изготавливаемые на предприятии.
Результаты. Конструкторами предприятия была разработана конструкция изделия перефутеровочная машина (рис. 1), которую возможно изготовить в рамках возможностей и станочного парка АО ТЯЖМАШ:

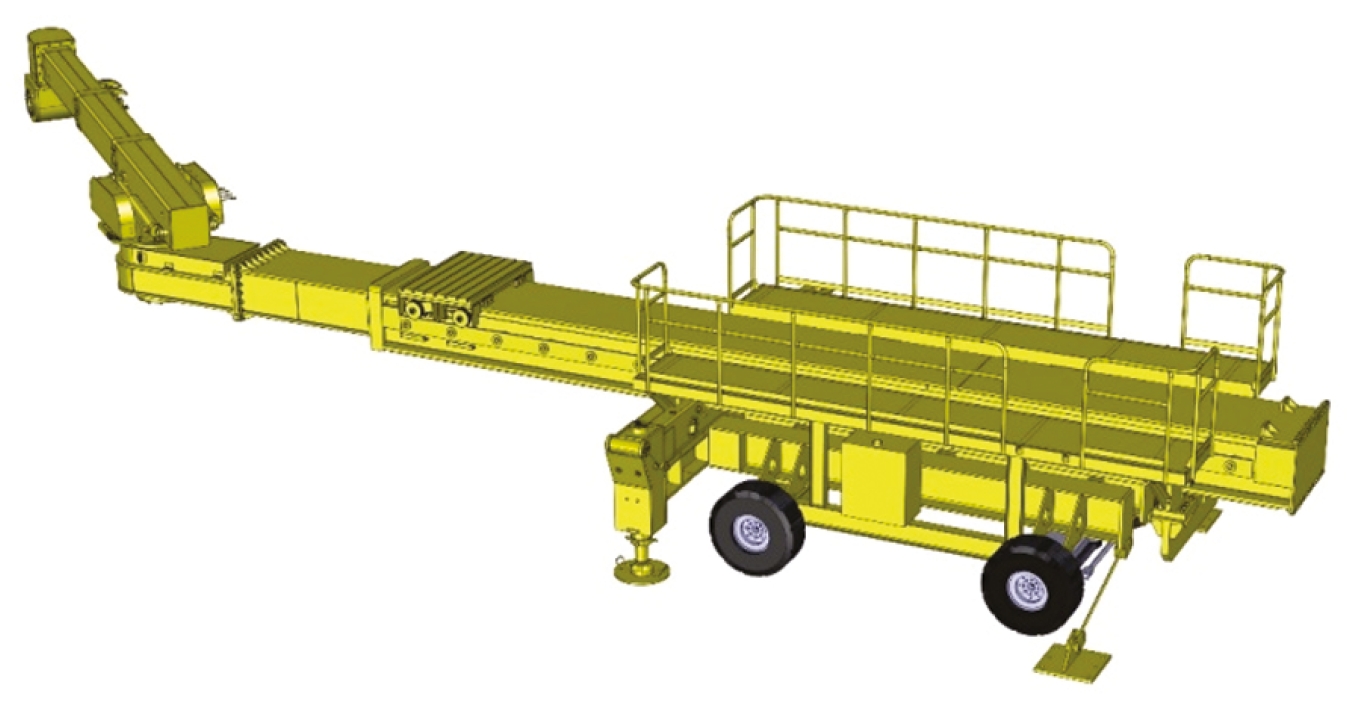

Рис. 1. Разработанная конструкция изделия — перефутеровочная машина
Преимущества разработанной конструкции: унификация применения типоразмерности и стадий измельчения мельницы; захват стрелы позволяет сократить время по замене футеровки и увеличить продолжительность работы оборудования.
Последовательность работы перефутеровочной машины следующая. ПМ устанавливают на рельсы, по которым она передвигается с помощью собственного привода. По достижении горловины мельницы машина стопорится к рельсам с помощью винтовых зажимов, защищающих ее от опрокидывания. В рабочую зону мельницы входит каретка ПМ, на которой установлена крано-манипуляторная установка. Передвижение каретки выполняется посредством гидравлического привода. Электроприводная грузовая тележка обеспечивает вывоз изношенной футеровки в зону работы КМУ и подачу новой. Управление операциями перефутеровочной машины осуществляется при помощи дистанционного или стационарного пультов управления.
Выводы. В результате выполненной работы разработана конструкция, позволяющая выполнять требуемые работы. Механизация замены футеровки является экономически оправданной и позволяет сократить время простоя мельниц на производствах. Механизированная замена футеровки также позволяет максимально исключить риск травм обслуживающего персонала при выполнении данных видов работ.
全文:
Обоснование. В настоящее время в мире существует несколько предприятий, на которых имеется возможность изготовить вспомогательное оборудование для мельниц — перефутеровочную машину.
Перефутеровочная машина предназначена для механизации погрузочно-разгрузочных работ, позиционирования и точной установки брони при проведении перефутеровочных и ремонтных операций шаровых, мельницах самоизмельчения, стержневых, мельницах мокрого самоизмельчения. Ранее операция смены футеровки занимала много времени и ради этого приходилось проводить монтажные работы по разбору и сбору барабана мельницы. С использованием ПМ время проведения замены футеровки сокращается, но использование таких машин ограничивается наличием свободного места перед мельницами. В зависимости от размеров мельниц, их типов и функциональности, машины для замены футеровки могут иметь различные системы управления.
Цели - изучить аналоги и разработать конструкцию перефутеровочной машины в рамках возможностей станочного парка АО ТЯЖМАШ. Разработанная конструкция должна отвечать требованиям потребителей, а также иметь востребованность на мировом рынке.
Методы. Мы проанализировали имеющиеся конструкции перефутеровочных машин разных предприятий: ПМ RUSSELL и Metso Outotec — и на основании найденных данных разработали свой тип такой машины. В общем случае ПМ состоит из трех основных элементов. Основная рама, установленная на винтовых домкратах, обеспечивает требуемую регулировку по высоте. Балка под манипулятор имеет телескопическую конструкцию, что обеспечивает позиционирование манипулятора внутри мельницы. Манипулятор, расположенный на конце выдвижной части балки. Для создания 3D-модели конструкции были рассмотрены уже имеющиеся конструкции мельниц, изготавливаемые на предприятии.
Результаты. Конструкторами предприятия была разработана конструкция изделия перефутеровочная машина (рис. 1), которую возможно изготовить в рамках возможностей и станочного парка АО ТЯЖМАШ:
Рис. 1. Разработанная конструкция изделия — перефутеровочная машина
Преимущества разработанной конструкции: унификация применения типоразмерности и стадий измельчения мельницы; захват стрелы позволяет сократить время по замене футеровки и увеличить продолжительность работы оборудования.
Последовательность работы перефутеровочной машины следующая. ПМ устанавливают на рельсы, по которым она передвигается с помощью собственного привода. По достижении горловины мельницы машина стопорится к рельсам с помощью винтовых зажимов, защищающих ее от опрокидывания. В рабочую зону мельницы входит каретка ПМ, на которой установлена крано-манипуляторная установка. Передвижение каретки выполняется посредством гидравлического привода. Электроприводная грузовая тележка обеспечивает вывоз изношенной футеровки в зону работы КМУ и подачу новой. Управление операциями перефутеровочной машины осуществляется при помощи дистанционного или стационарного пультов управления.
Выводы. В результате выполненной работы разработана конструкция, позволяющая выполнять требуемые работы. Механизация замены футеровки является экономически оправданной и позволяет сократить время простоя мельниц на производствах. Механизированная замена футеровки также позволяет максимально исключить риск травм обслуживающего персонала при выполнении данных видов работ.
作者简介
Сызранский филиал Самарского государственного технического университета; АО «ТЯЖМАШ»
编辑信件的主要联系方式.
Email: orgetkina.alena01@mail.ru
Сызранский филиал Самарского государственного технического университета
Email: a.a.uyutov@yandex.ru
АО «ТЯЖМАШ»
Email: orgetkina.alena01@mail.ru
参考
- Анурьев В.И. Справочник конструктора-машиностроителя. Т. 1. Москва: Машиностроение, 2001. 920 с.
- metso.com [Электронный ресурс]. Трубчатая машина для замены футеровки мельниц [дата обращения: 26.02.2023]. Доступ по: https://www.metso.com/ru/portfolio/tube-mill-reline-machine/
- rmeglobal.com [Электронный ресурс]. История RME — Russell Mineral Equipment [дата обращения: 23.02.2023]. Доступ по: https://www.rmeglobal.com/ru/о-компании-rme/история/
- mpoltd.ru [Электронный ресурс]. Машина для замены футеровки мельницы ММС производство — МашПром-Эксперт [дата обращения: 23.02.2023]. Доступ по: http://www.mpoltd.ru/mashiny-i-oborudovanie/mashina-dlya-zameny-futerovki-melnitsy-mms.html
