Кристаллохимический анализ и синтез интерметаллидов на основе системы Nb-Al
- Autores: 1, 1, 2
-
Afiliações:
- Самарский государственный технический университет
- Самарский государственный технический
- Edição: Volume 1 (2023)
- Páginas: 216-217
- Seção: Химия
- URL: https://journals.eco-vector.com/osnk-sr2023/article/view/409702
- ID: 409702
Citar
Texto integral
Resumo
Обоснование. При современном производстве двигателей для самолетов требуются материалы, устойчивые при высоких температурах. До недавнего времени для этого использовали интерметаллид на основе системы Ni-Al Ni3Al, который, как предполагается, подходит к пределу своей прочности [1]. Интерметаллид Nb3Sn применяется в качестве сверхпроводника, и, по некоторым литературным данным [2], замена Sn на Al повысит сверхпроводимость материала, что увеличит эффективность.
Таким образом, уже сейчас требуется разработка новых интерметаллидов, которые позволяют увеличить эффективность двигателей и уменьшить расход топлива, а также могут быть использованы в качестве сверхпроводников. Перспективными заменами на настоящий момент могут считаться интерметаллиды на основе системы Nb-Al, которые обладают большей жаропрочностью и сверхпроводимостью [3].
Цель — синтез и кристаллохимический анализ фаз, входящих в состав системы Nb-Al.
Методы. Для поиска соединений была использована база данных неорганических соединений ISCD [4]. Также был проведен анализ различных литературных источников по фазовым диаграммам. Топологический и структурный анализ проводился при помощи программного обеспечения ToposPro [5]. В качестве метода получения был выбран механохимический синтез, так как он позволяет получить материалы с наноразмерными частицами, которые будут обладать уникальными свойствами [6]. Для синтеза была использована шаровая мельница Retsch PM 100. Для идентификации фаз использовали рентгенофазовый анализ на установке Bruker D2.
Результаты. При помощи базы данных неорганических соединений ICSD [4] были отобраны 37 соединений, содержащих только Nb и Al. После более подробного анализа были удалены соединения с ошибками и дубликаты и осталось только 6 уникальных соединений. Анализ литературных данных по фазовым диаграммам показал, что диаграмма системы (рис. 1) содержит 3 интерметаллидные фазы Al3Nb, Nb2Al, Nb3Al [7]. Данные фазы были найдены и в базе данных ICSD, при этом на диаграмме не представлены сплавы Nb0,79Al0,21, Nb0,84Al0,16, Nb1,75Al0,25. Топологический анализа показал, что при увеличении содержания Nb структура соединений меняется от ГЦК(Al) к ОЦК(Nb). Для синтеза была взята смесь порошков состава Nb-75 ат. %Al, которая перемалывалась в мельнице в течение 40 ч, при скорости 500 об/мин в инертной атмосфере аргона. На 20, 30 и 40 ч производился отбор аликвот для проведения рентгенофазового анализа. В результате сопоставления полученной рентгенограммы с рентгенограммами известных соединений из базы PDF, картотеки ASTM, программы PCPDFWIN совпадений не было найдено. При этом после 30 и 40 ч помола на рентгенограмме видно уменьшение интенсивности и сглаживание рефлексов, что говорит о значительной аморфизации структуры.

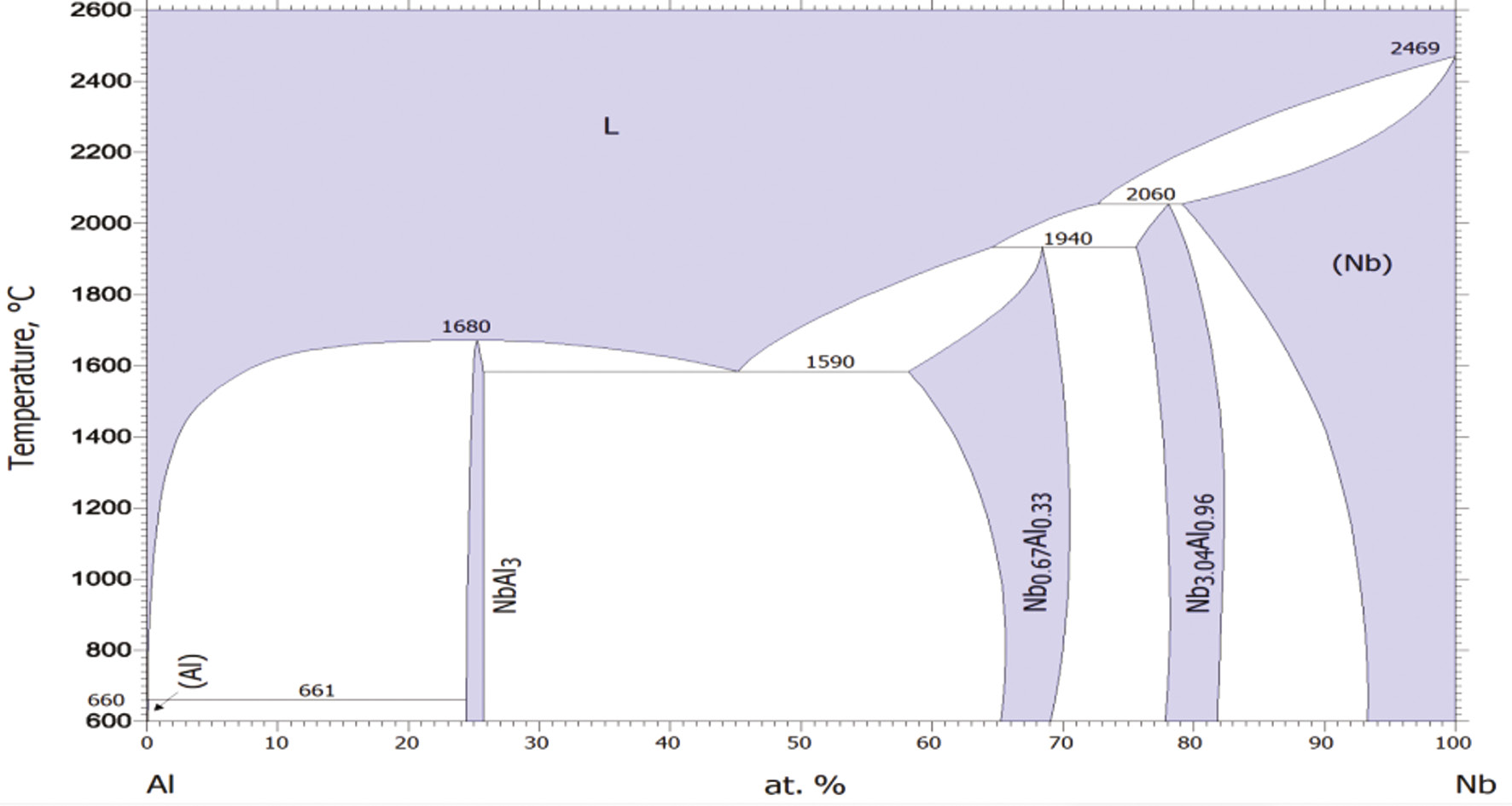

Рис. 1. Фазовая диаграмма системы Nb-Al [7]
Выводы. На основании проведенного теоретического обзора были найдены известные соединения в системе Nb-Al: NbAl3, Nb2Al, Nb3Al, Nb0,79Al0,21, Nb0,84Al0,16, Nb1,75Al0,25. Для каждого из них был произведен топологический анализ, который показал тенденцию к смене структуры при увеличении содержания Nb. Также был проведен механохимический синтез одной из интерметаллидных фаз. Проведенный анализ экспериментальных данных показал, что полученное соединение скорее всего является новым, ранее неизученным.
Texto integral
Обоснование. При современном производстве двигателей для самолетов требуются материалы, устойчивые при высоких температурах. До недавнего времени для этого использовали интерметаллид на основе системы Ni-Al Ni3Al, который, как предполагается, подходит к пределу своей прочности [1]. Интерметаллид Nb3Sn применяется в качестве сверхпроводника, и, по некоторым литературным данным [2], замена Sn на Al повысит сверхпроводимость материала, что увеличит эффективность.
Таким образом, уже сейчас требуется разработка новых интерметаллидов, которые позволяют увеличить эффективность двигателей и уменьшить расход топлива, а также могут быть использованы в качестве сверхпроводников. Перспективными заменами на настоящий момент могут считаться интерметаллиды на основе системы Nb-Al, которые обладают большей жаропрочностью и сверхпроводимостью [3].
Цель — синтез и кристаллохимический анализ фаз, входящих в состав системы Nb-Al.
Методы. Для поиска соединений была использована база данных неорганических соединений ISCD [4]. Также был проведен анализ различных литературных источников по фазовым диаграммам. Топологический и структурный анализ проводился при помощи программного обеспечения ToposPro [5]. В качестве метода получения был выбран механохимический синтез, так как он позволяет получить материалы с наноразмерными частицами, которые будут обладать уникальными свойствами [6]. Для синтеза была использована шаровая мельница Retsch PM 100. Для идентификации фаз использовали рентгенофазовый анализ на установке Bruker D2.
Результаты. При помощи базы данных неорганических соединений ICSD [4] были отобраны 37 соединений, содержащих только Nb и Al. После более подробного анализа были удалены соединения с ошибками и дубликаты и осталось только 6 уникальных соединений. Анализ литературных данных по фазовым диаграммам показал, что диаграмма системы (рис. 1) содержит 3 интерметаллидные фазы Al3Nb, Nb2Al, Nb3Al [7]. Данные фазы были найдены и в базе данных ICSD, при этом на диаграмме не представлены сплавы Nb0,79Al0,21, Nb0,84Al0,16, Nb1,75Al0,25. Топологический анализа показал, что при увеличении содержания Nb структура соединений меняется от ГЦК(Al) к ОЦК(Nb). Для синтеза была взята смесь порошков состава Nb-75 ат. %Al, которая перемалывалась в мельнице в течение 40 ч, при скорости 500 об/мин в инертной атмосфере аргона. На 20, 30 и 40 ч производился отбор аликвот для проведения рентгенофазового анализа. В результате сопоставления полученной рентгенограммы с рентгенограммами известных соединений из базы PDF, картотеки ASTM, программы PCPDFWIN совпадений не было найдено. При этом после 30 и 40 ч помола на рентгенограмме видно уменьшение интенсивности и сглаживание рефлексов, что говорит о значительной аморфизации структуры.
Рис. 1. Фазовая диаграмма системы Nb-Al [7]
Выводы. На основании проведенного теоретического обзора были найдены известные соединения в системе Nb-Al: NbAl3, Nb2Al, Nb3Al, Nb0,79Al0,21, Nb0,84Al0,16, Nb1,75Al0,25. Для каждого из них был произведен топологический анализ, который показал тенденцию к смене структуры при увеличении содержания Nb. Также был проведен механохимический синтез одной из интерметаллидных фаз. Проведенный анализ экспериментальных данных показал, что полученное соединение скорее всего является новым, ранее неизученным.
Sobre autores
Самарский государственный технический университет
Email: t_slavnov@inbox.ru
студент, группа 4-хтф-6, химико-технологический факультет
Rússia, СамараСамарский государственный технический университет
Email: dvoryanova_kat@mail.ru
научный руководитель, кандидат химических наук, доцент
СамараСамарский государственный технический
Autor responsável pela correspondência
Email: olga_blatova@mail.ru
научный руководитель, кандидат химических наук, доцент
Rússia, СамараBibliografia
- Zhao J.C., Westbrook J.H. Ultrahigh-temperature materials for jet engines // Mater Res Soc Bull. 2003. Vol. 28. P. 622–630.
- doi: 10.1557/mrs2003.189
- Lin W.J., Pan X.F., Yu Z., et al. Significantly enchancement of critical current density properties of mechanical-ly alloyed Nb3Al superconductor by hot-pressure sintering route // Mater Lett. 2017. Vol. 198. P. 176–179. doi: 10.1016/j.matlet.2017.03.104
- Комлев Д.И., Калита В.И., Радюк А.А. Пламенные покрытия из порошков интерметаллидов системы Nb-Al // Физика и химия обработки материалов. 2016. № 1. С. 31–39.
- Hellenbrandt M. The inorganic crystal structure database (ICSD), present and future // Crystallogr Rev. 2004. Vol. 10, No. 1. P. 17–22. doi: 10.1080/08893110410001664882
- topospro.com [Электронный ресурс]. ToposPro. A comprehensive system for geometrical and topological analysis of crystal structures. Доступ по: https://topospro.com/
- Wieczorek-Ciurowa K. Mechanochemical syntesis of metallic-ceramic composite powders. Mechanochemical Processing of Nanopowders / M. Sopicka-Lizer, editor. Woodhead Publishing, 2013. P. 193–223. doi: 10.1533/9781845699444.2.193
- Binary alloy phase diagrams. Vol. 1 / T.B. Massalski, H. Okamoto, editors. ASM International, 1990. P. 179–181
Arquivos suplementares
