Динамика углового движения космических аппаратов с магнитным или гравитационным демпфером
- Авторы: Морина З.В.1, Дорошин А.В.1
-
Учреждения:
- Самарский национальный исследовательский университет имени академика С.П. Королева
- Выпуск: Том 1 (2023)
- Страницы: 340-341
- Раздел: Теоретическая и прикладная механика
- URL: https://journals.eco-vector.com/osnk-sr2023/article/view/417485
- ID: 417485
Цитировать
Полный текст
Аннотация
Обоснование. Задача управления ориентацией космического аппарата (КА) предполагает гашение больших значений угловой скорости КА. Для гашения углового момента используют разные способы, в том числе применение магнитного и гравитационного демпфера. Поэтому исследование влияние демпферов на динамику углового движения КА является актуальной задачей.
Цель — моделирование динамики и синтез углового движения космического аппарата.
Методы. Рассматривается орбитальное движение наноспутника по круговой орбите. Используются следующие системы координат (СК):
- OXYZ — орбитальная СК;
- Oxyz — центральная СК, связанная с основным телом и совпадающая с его главными осями инерции;
- Ox1y1z1 — центральная СК, связанная с главными осями тела-демпфера.
В случае, когда демпфер находится в центральной части наноспутника, считаем, что орбитальная система и связанные с ней системы являются центральными, т. е. начало координат всех трех СК совпадает с центром масс наноспутника (рис. 1).

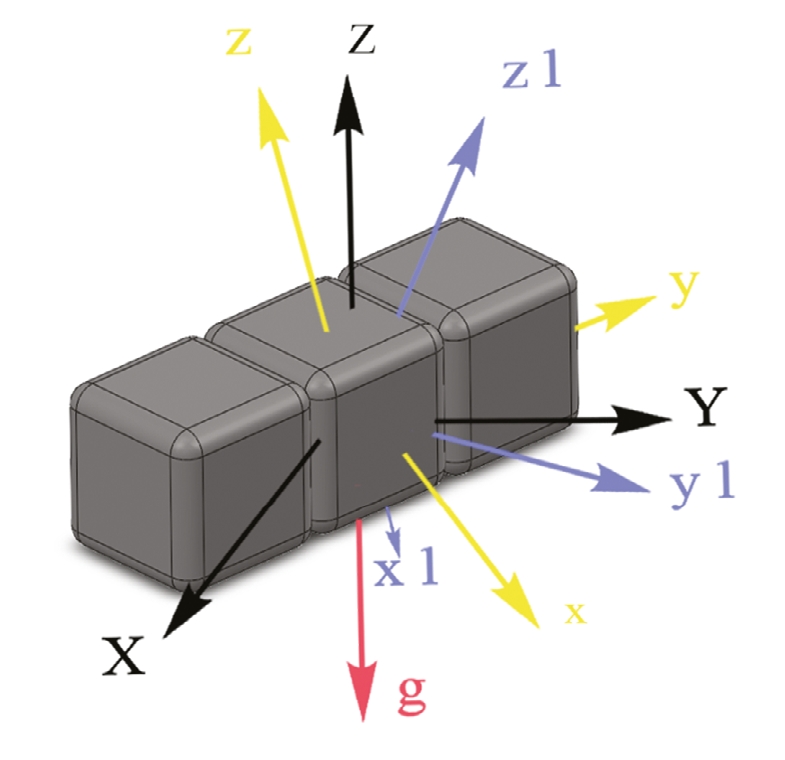

Рис.1. Наноспутник с демпфером в центральном блоке и соответствующие СК
Для описания углового положения системы используются углы эйлерового типа в орбитальной СК. Для системы Oxyz использовали углы {θ1, θ2, θ3} последовательных поворотов в порядке x → y → z. Аналогично система координат Ox1y1z1 переведена с помощью последовательных поворотов на углы {ψ1, ψ2, ψ3} [1].
Изучен случай, когда тензор инерции основного тела спутника имеет в связанной системе Oxyz центральную общую диагональную форму J = diag(A, B, C), а тензор инерции тела с демпфером J΄ = diag(A΄, B΄, C΄) в своей системе [2]. Справедливы динамические уравнения движения спутника на круговой орбите:
где {θ13, θ23, θ33} — это компоненты матрицы перехода, M = [Mx, My, Mz]T — момент, действующий на основное тело со стороны демпфера-тела из-за жидкостного трения между внешней и внутренней сферами (рис. 2).

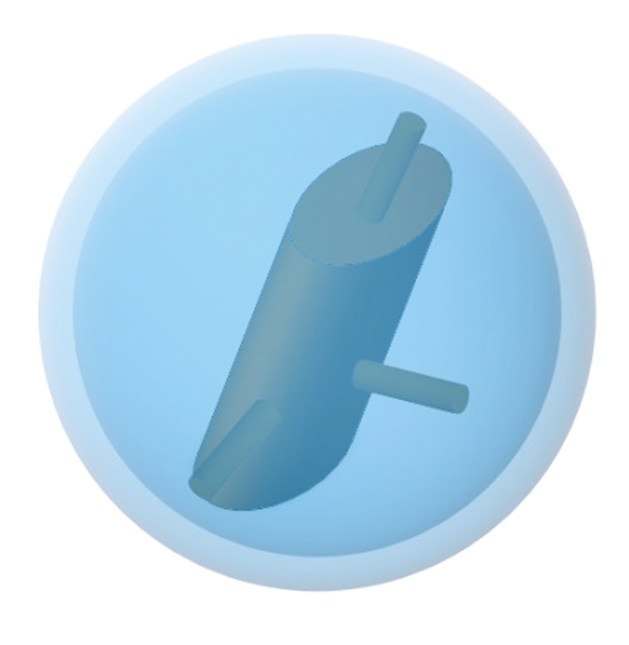

Рис. 2. Сферическая полость, заполненная вязкой жидкостью с установленным демпфером
Динамические уравнения Эйлера для тела-демпфера запишутся аналогично.
Результаты. Проведено численное моделирование углового движения спутника с внутренним демпфером относительно орбитальной СК. В том числе моделировалась динамика только для гравитационного демпфера. Далее моделировался комплексный случай: к гравитационному демпферу добавился магнитный, т. е. в динамические уравнения движения спутника добавился магнитный момент [3]. Предпринимались попытки синтеза, обеспечивающего повышение быстродействия процесса демпфирования.
Вывод. В данной работе построена математическая модель движения спутника относительно орбитальной СК при действии гравитационных и магнитных моментов. Результаты численного моделирования показывают работоспособность демпферов. Изученная схема может быть применена в работе с наноспутниками.
Полный текст
Обоснование. Задача управления ориентацией космического аппарата (КА) предполагает гашение больших значений угловой скорости КА. Для гашения углового момента используют разные способы, в том числе применение магнитного и гравитационного демпфера. Поэтому исследование влияние демпферов на динамику углового движения КА является актуальной задачей.
Цель — моделирование динамики и синтез углового движения космического аппарата.
Методы. Рассматривается орбитальное движение наноспутника по круговой орбите. Используются следующие системы координат (СК):
- OXYZ — орбитальная СК;
- Oxyz — центральная СК, связанная с основным телом и совпадающая с его главными осями инерции;
- Ox1y1z1 — центральная СК, связанная с главными осями тела-демпфера.
В случае, когда демпфер находится в центральной части наноспутника, считаем, что орбитальная система и связанные с ней системы являются центральными, т. е. начало координат всех трех СК совпадает с центром масс наноспутника (рис. 1).
Рис.1. Наноспутник с демпфером в центральном блоке и соответствующие СК
Для описания углового положения системы используются углы эйлерового типа в орбитальной СК. Для системы Oxyz использовали углы {θ1, θ2, θ3} последовательных поворотов в порядке x → y → z. Аналогично система координат Ox1y1z1 переведена с помощью последовательных поворотов на углы {ψ1, ψ2, ψ3} [1].
Изучен случай, когда тензор инерции основного тела спутника имеет в связанной системе Oxyz центральную общую диагональную форму J = diag(A, B, C), а тензор инерции тела с демпфером J΄ = diag(A΄, B΄, C΄) в своей системе [2]. Справедливы динамические уравнения движения спутника на круговой орбите:
где {θ13, θ23, θ33} — это компоненты матрицы перехода, M = [Mx, My, Mz]T — момент, действующий на основное тело со стороны демпфера-тела из-за жидкостного трения между внешней и внутренней сферами (рис. 2).
Рис. 2. Сферическая полость, заполненная вязкой жидкостью с установленным демпфером
Динамические уравнения Эйлера для тела-демпфера запишутся аналогично.
Результаты. Проведено численное моделирование углового движения спутника с внутренним демпфером относительно орбитальной СК. В том числе моделировалась динамика только для гравитационного демпфера. Далее моделировался комплексный случай: к гравитационному демпферу добавился магнитный, т. е. в динамические уравнения движения спутника добавился магнитный момент [3]. Предпринимались попытки синтеза, обеспечивающего повышение быстродействия процесса демпфирования.
Вывод. В данной работе построена математическая модель движения спутника относительно орбитальной СК при действии гравитационных и магнитных моментов. Результаты численного моделирования показывают работоспособность демпферов. Изученная схема может быть применена в работе с наноспутниками.
Об авторах
Зоя Владимировна Морина
Самарский национальный исследовательский университет имени академика С.П. Королева
Автор, ответственный за переписку.
Email: morina.z@yandex.ru
студентка, группа 1405-010303D, институт авиационной и ракетно-космической техники
Россия, СамараАнтон Владимирович Дорошин
Самарский национальный исследовательский университет имени академика С.П. Королева
Email: doran@inbox.ru
Scopus Author ID: 8680082900
http://doroshin.ssau.ru/
научный руководитель, доктор физико-математических наук, доцент, доцент кафедры теоретической механики
Россия, СамараСписок литературы
- Маркеев А.П. Теоретическая механика: учебник для университетов. Москва: Черо, 1999. 572 с.
- Doroshin A.V. Gravitational dampers for unloading angular momentum of nanosatellites. Advances in Nonlinear Dynamics / W. Lacarbonara, B. Balachandran, M.J. Leamy, et al. editors. NODYCON Conference Proceedings Series. Springer, Cham, 2022. P. 257–266. doi: 10.1007/978-3-030-81162-4_23
- Морозов В.М., Каленова В.И. Управление спутником при помощи магнитных моментов: управляемость и алгоритмы стабилизации // Космические исследования. 2020. Т. 58, № 3. С. 199–207. doi: 10.31857/S0023420620030048
