Влияние внешних воздействий на параметры тонкой структуры и параметр решетки в состаренном алюминиевом сплаве АК9
- 作者: 1, 1
-
隶属关系:
- Самарский национальный исследовательский университет имени академика С.П. Королева
- 期: 卷 1 (2023)
- 页面: 209-210
- 栏目: Физика
- URL: https://journals.eco-vector.com/osnk-sr2023/article/view/420378
- ID: 420378
如何引用文章
全文:
详细
Обоснование. В работах [1, 2] выявлено, что физико-механические свойства и характеристики конструкционных и литейных сплавов претерпевают существенные изменения при старении в магнитных полях. Обнаруживается магнитопластический эффект (МПЭ) [3, 4], который заключается в изменении подвижности дислокаций при наложении магнитного поля. В связи с этим, с целью проверки общности эффекта и получения улучшенных свойств алюминиевых сплавов, необходимо использовать магнитное поле при термической обработке. В случае получения высоких значений конструкционных свойств становится возможной перспектива развития методов термической обработки литейных сплавов с наперед заданными физико-механическими свойствами.
Цель — изучение воздействия ПМП напряженностью 7 кЭ, длительностью 4 ч, в температурном диапазоне от 120 до 350 °С на свойства и характеристики состаренного алюминиевого сплава АК9.
Методы. Металлографические исследования осуществляли на металлографическом микроскопе МИМ-8М. Площадь фазовых выделений чистого кремния рассчитывали при помощи программы «ВидеоТестРазмер-5.0». Измерение микротвердости осуществлялось по методу Виккерса на микротвердомер HAUSER. Относительная ошибка измерения среднего значения микротвердости составила 4 %. Рентгеноструктурный анализ проводили в СоКα-излучении на дифрактометре рентгеновском общего назначения, оснащенном аппаратно-программным комплексом.
Результаты. Металлографический метод показал, что на поверхности металлографического шлифа наблюдаются светлые и темные участки, соответствующие α-твердому раствору на основе алюминия и чистому кремнию (Si). При наложении ПМП участки металлографического шлифа, соответствующие фазовым выделениям чистого кремния, становятся более вытянутыми и приобретают игольчатую форму, а их площадь уменьшается до 16 %. Методом измерения микротвердости установлено уменьшение микротвердости до 13 %, при этом пластический свойства сплава увеличиваются. Это связано с тем, что в ПМП структура алюминиевого сплава АК9 становится более совершенной, однородной и менее искаженной, как показали результаты рентгеновского анализа, представленные ниже. Вследствие этого средний пробег дислокаций увеличивается и сплав становится более пластичным. Рентгеновский анализ показал, что температура старения и ПМП не оказывают существенного влияния на параметр кристаллической решетки сплава. Методом аппроксимации обнаружено, что при наложении ПМП наблюдается тенденция к увеличению значений средних размеров блоков когерентного рассеяния и уменьшению величины относительной микродеформации и плотности дислокаций, кроме того, установлена корреляция между температурными зависимостями микротвердости и параметров тонкой структуры.

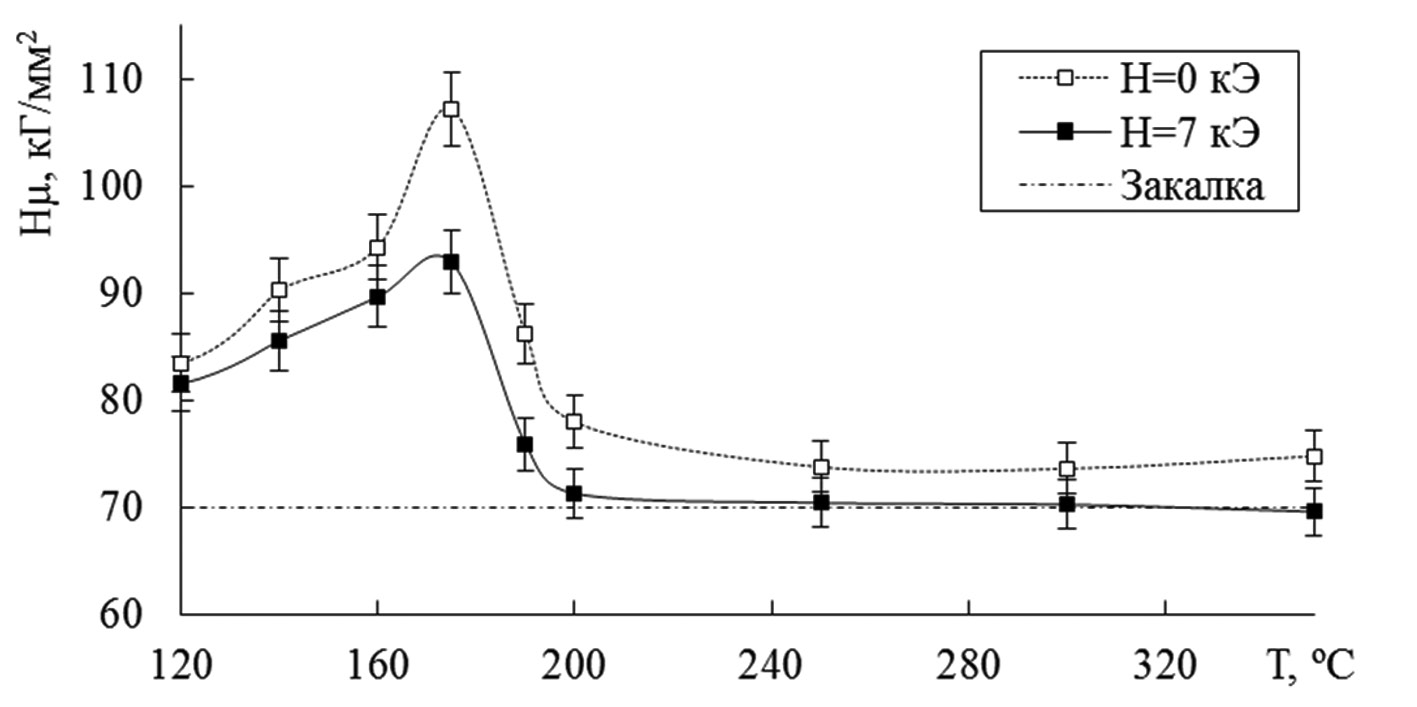

Рис. 1. Зависимость микротвердости алюминиевого сплава АК9 от температуры старения
Выводы. Анализ полученных данных показал, что в ПМП пластические свойства сплава увеличиваются и формируется менее искаженная структура. Результаты данной работы в совокупности с ранее полученными могут внести свой вклад в развитие методов термической обработки цветных сплавов.
全文:
Обоснование. В работах [1, 2] выявлено, что физико-механические свойства и характеристики конструкционных и литейных сплавов претерпевают существенные изменения при старении в магнитных полях. Обнаруживается магнитопластический эффект (МПЭ) [3, 4], который заключается в изменении подвижности дислокаций при наложении магнитного поля. В связи с этим, с целью проверки общности эффекта и получения улучшенных свойств алюминиевых сплавов, необходимо использовать магнитное поле при термической обработке. В случае получения высоких значений конструкционных свойств становится возможной перспектива развития методов термической обработки литейных сплавов с наперед заданными физико-механическими свойствами.
Цель — изучение воздействия ПМП напряженностью 7 кЭ, длительностью 4 ч, в температурном диапазоне от 120 до 350 °С на свойства и характеристики состаренного алюминиевого сплава АК9.
Методы. Металлографические исследования осуществляли на металлографическом микроскопе МИМ-8М. Площадь фазовых выделений чистого кремния рассчитывали при помощи программы «ВидеоТестРазмер-5.0». Измерение микротвердости осуществлялось по методу Виккерса на микротвердомер HAUSER. Относительная ошибка измерения среднего значения микротвердости составила 4 %. Рентгеноструктурный анализ проводили в СоКα-излучении на дифрактометре рентгеновском общего назначения, оснащенном аппаратно-программным комплексом.
Результаты. Металлографический метод показал, что на поверхности металлографического шлифа наблюдаются светлые и темные участки, соответствующие α-твердому раствору на основе алюминия и чистому кремнию (Si). При наложении ПМП участки металлографического шлифа, соответствующие фазовым выделениям чистого кремния, становятся более вытянутыми и приобретают игольчатую форму, а их площадь уменьшается до 16 %. Методом измерения микротвердости установлено уменьшение микротвердости до 13 %, при этом пластический свойства сплава увеличиваются. Это связано с тем, что в ПМП структура алюминиевого сплава АК9 становится более совершенной, однородной и менее искаженной, как показали результаты рентгеновского анализа, представленные ниже. Вследствие этого средний пробег дислокаций увеличивается и сплав становится более пластичным. Рентгеновский анализ показал, что температура старения и ПМП не оказывают существенного влияния на параметр кристаллической решетки сплава. Методом аппроксимации обнаружено, что при наложении ПМП наблюдается тенденция к увеличению значений средних размеров блоков когерентного рассеяния и уменьшению величины относительной микродеформации и плотности дислокаций, кроме того, установлена корреляция между температурными зависимостями микротвердости и параметров тонкой структуры.
Рис. 1. Зависимость микротвердости алюминиевого сплава АК9 от температуры старения
Выводы. Анализ полученных данных показал, что в ПМП пластические свойства сплава увеличиваются и формируется менее искаженная структура. Результаты данной работы в совокупности с ранее полученными могут внести свой вклад в развитие методов термической обработки цветных сплавов.
作者简介
Самарский национальный исследовательский университет имени академика С.П. Королева
Email: anton.chetverkin.01@mail.ru
студент, группа 4402-030302D, физический факультет
俄罗斯联邦, СамараСамарский национальный исследовательский университет имени академика С.П. Королева
编辑信件的主要联系方式.
Email: osinskaya.yuv@ssau.ru
научный руководитель, кандидат физико-математических наук, доцент
俄罗斯联邦, Самара参考
- Осинская Ю.В., Покоев А.В., Магамедова С.Г. Влияние частоты импульсного магнитного поля на старение алюминиевого сплава Al-Si-Cu-Fe // Известия РАН. Серия физическая. 2021. Т. 85, № 7. С. 1025–1030. doi: 10.31857/S0367676521070176
- Осинская Ю.В., Покоев А.В., Дивинский С.В. и др. Магнитные свойства бериллиевой бронзы БрБ-2, со-старенной в постоянном магнитном поле // Известия РАН. Серия физическая. 2022. Т. 86, № 11. С. 1545–1552. doi: 10.31857/S0367676522110217
- Альшиц В.И., Даринская Е.В., Колдаева М.В., Петржик Е.А. Магнитопластический эффект: основные свойства и физические механизмы // Кристаллография. 2003. Т. 48, № 5. С. 838–867. EDN: ONUMFP
- Моргунов Р.Б. Спиновая микромеханика в физике пластичности // Успехи физических наук. 2004. Т. 174, № 2. С. 131–153. doi: 10.3367/UFNr.0174.200402c.0131
