Количественный и качественный анализ влияния способа заделки висячих свай в ростверк на работу ленточного свайного фундамента в грунтовом массиве

Full Text

Обоснование. Соединение элементов в свайном фундаменте может быть шарнирным или жестким. Для неопытных проектировщиков выбор не всегда очевиден. Работа посвящена обоснованию выбора способа заделки свай в ростверк, который базируется на результатах экспериментального исследования. Это позволяет оценить достоинства каждого из способов и наиболее эффективную область их применения.

Цель — количественный и качественный анализы влияния способа заделки висячей сваи в ростверк на работу ленточного свайного фундамента в грунтовом массиве.

Методы. Разработана экспериментальная численная модель ленточного свайного фундамента под стену в подвале бескаркасного здания в ПК ЛИРА-САПР 2021. Моделирование проводилось на четырех различных грунтовых основаниях. Применялось два вида загружения — центральное и внецентренное. Для конструирования достоверных моделей свайных фундаментов в заданных грунтовых условиях были проведены расчеты вручную согласно [1–3] по подбору количества свай и назначению размеров ростверка. В качестве модели принята следующая конструкция свайного фундамента: свая висячая, забивная, железобетонная, призматическая, сплошного поперечного сечения 300×300 мм; на 1 п.м. длины ростверка — 2 сваи;ростверк железобетонный ленточный шириной 1300 мм и высотой 400 мм (рис. 1). Численная модель фундамента создана с помощью одноузлового конечного элемента № 57, который предназначен для моделирования работы сваи в грунте и позволяет автоматически создать шарнирную или жесткую заделку сваи в ростверк. Таким образом, в зависимости от способов заделки свай в ростверк и типа загружения было получено четыре модели фундамента для каждой из четырех моделей грунта (рис. 2). Произведен расчет в ПК ЛИРА-САПР 2021 и получены результаты по несущей способности свай Fd, вертикальным S и горизонтальным U перемещениям фундамента.

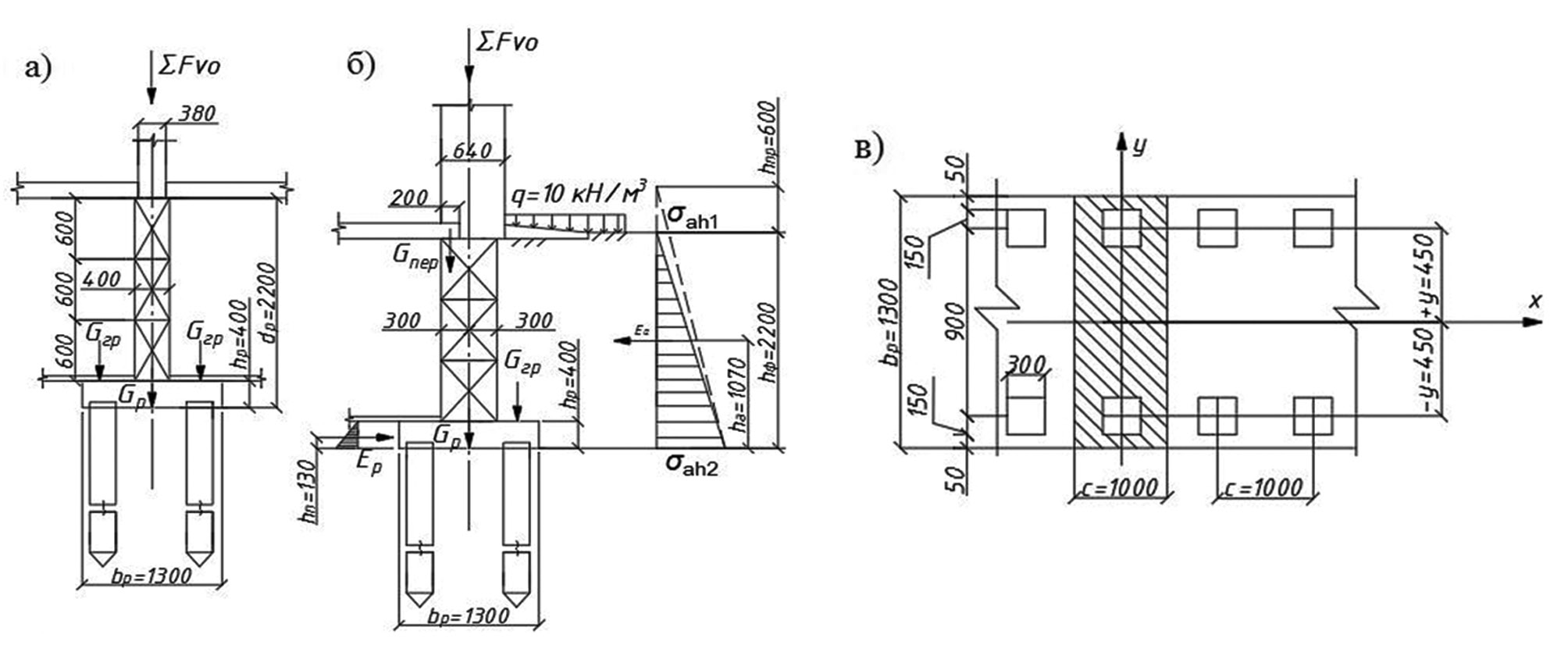

Рис. 1. Расчетная схема ленточного свайного фундамента: а — центральное загружение; б — внецентренное загружение; в — схема ростверка в плане

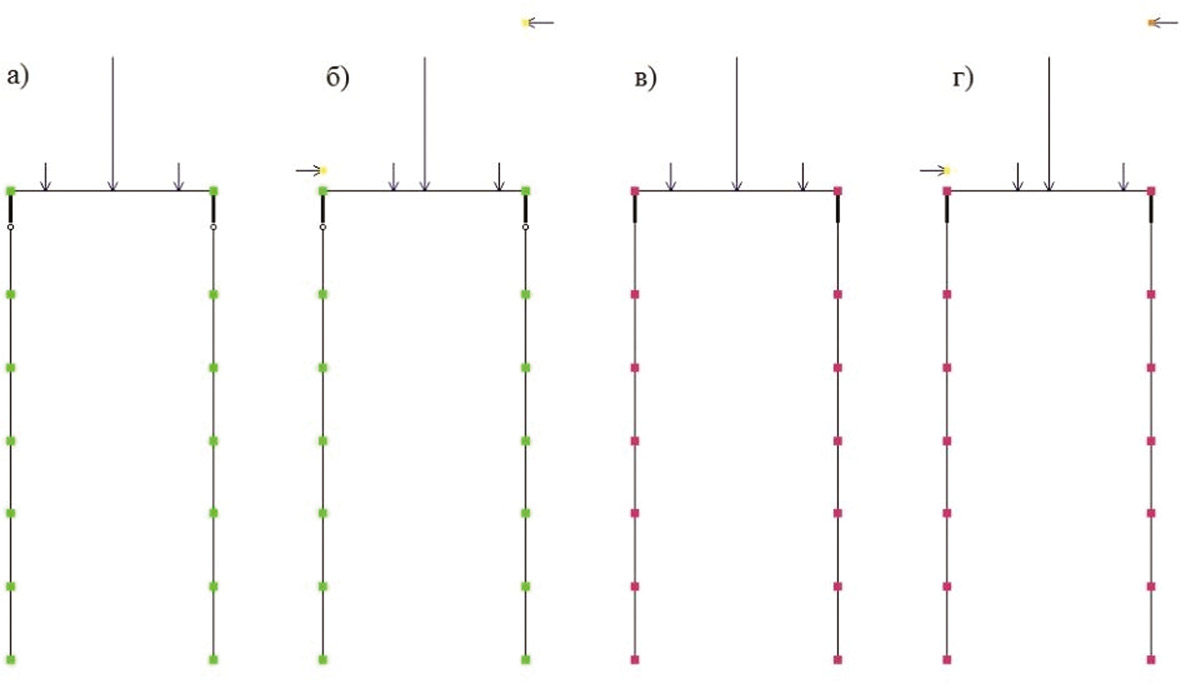

Рис. 2. Численные модели ленточного свайного фундамента: с шарнирной заделкой при центральном (а) и внецентренном (б) загружении, с жесткой заделкой при центральном (в) и внецентренном (г) загружении



Результаты. Анализ полученных результатов (табл. 1) показал, что несущая способность свай не зависит от способов заделки свай в ростверк и загружения. На величину Fd влияют лишь грунтовые условия. Величина осадки при центральном загружении осталась неизменной, а при внецентренном загружении S при шарнирной заделке оказалась меньше, чем при жесткой на 4–12 %. Горизонтальные перемещения U при центральном загружении не зависят от способа заделки свай в ростверк — они равны нулю. А для внецентренного загружения значения U при шарнирной заделке оказались больше, чем при жесткой заделке на 30–50 %.



Таблица 1. Результаты расчета ленточного свайного фундамента

Модельгрунта	Способ загружения фундамента	Способ заделки свай в ростверк	Fd, кН	S, см	U, см
1	Центральное	шарнирная	524	0,304	0
		жесткая
	Внецентренное	шарнирная		0,345	1
		жесткая		0,373	0,72
2	Центральное	шарнирная	383	0,371	0
		жесткая
	Внецентренное	шарнирная		0,446	0,61
		жесткая		0,462	0,57
3	Центральное	шарнирная	492	0,398	0
		жесткая
	Внецентренное	шарнирная		0,444	1,56
		жесткая		0,483	0,81
4	Центральное	шарнирная	442	0,287	0
		жесткая
	Внецентренное	шарнирная		0,345	1,26
		жесткая		0,387	0,93



Выводы. Исследования показали, что при центральном загружении способ заделки свай в ростверк не оказывает влияния на работу ленточного свайного фундамента.

При внецентренном загружении при выборе заделки стоит отдать предпочтение жесткой, так как при шарнирном опирании возникают значительные горизонтальные перемещения фундамента, которые в дальнейшем могут привести к деформациям сооружений.
