Разработка системы микроконтроллерного управления роботом манипулятором декартового типа

Мұқаба

Дәйексөз келтіру

Толық мәтін

Аннотация

Обоснование. Роботы-манипуляторы широко используются в различных отраслях промышленности, научных исследованиях, а также в быту. Они способны выполнять разнообразные задачи, которые требуют точности и скорости выполнения [1, 2].

В данной работе представлена разработка системы управления роботом-манипулятором декартового типа, который имеет три линейных и три вращательных движений. Для управления роботом используется платформа Arduino, которая позволяет реализовать высокую точность и скорость выполнения задач.

В статье подробно описывается аппаратная часть системы управления роботом, которая включает в себя микроконтроллер Arduino, драйверы двигателей, шаговые двигатели, датчики положения [3]. Программная часть включает в себя написание кода на языке Arduino IDE, который обеспечивает управление двигателями и датчиками.

Цели - разработать систему микроконтроллерного управления роботом манипулятором декартового типа на базе программируемого логического контроллера фирмы Arduino.

Методы. Особое внимание уделено разработке алгоритмов управления роботом, которые обеспечивают точность и скорость выполнения задач. Для этого были использованы методы обратной кинематики и PID-регулирования.

Результаты. Система микроконтроллерного управления роботом-манипулятором декартового типа предназначена для автоматического управления, контролирования выходных параметров, положения робота по осям XYZ, а также предупреждения аварийных ситуаций за счет использования современного технического оборудования.

К функциональным возможностям можно отнести следующие функции:

–  выполнение основных и вспомогательных операций;
–  выполнение загруженной программы;
–  выполнение дополнительных операций, заданных через приложение;
–  перемещение объектов в заданной области;
–  осуществление передвижение объекта по трем координатам (X, Y, Z);
–  приостановление выполнение операций;
–  аварийное отключение всего робота.

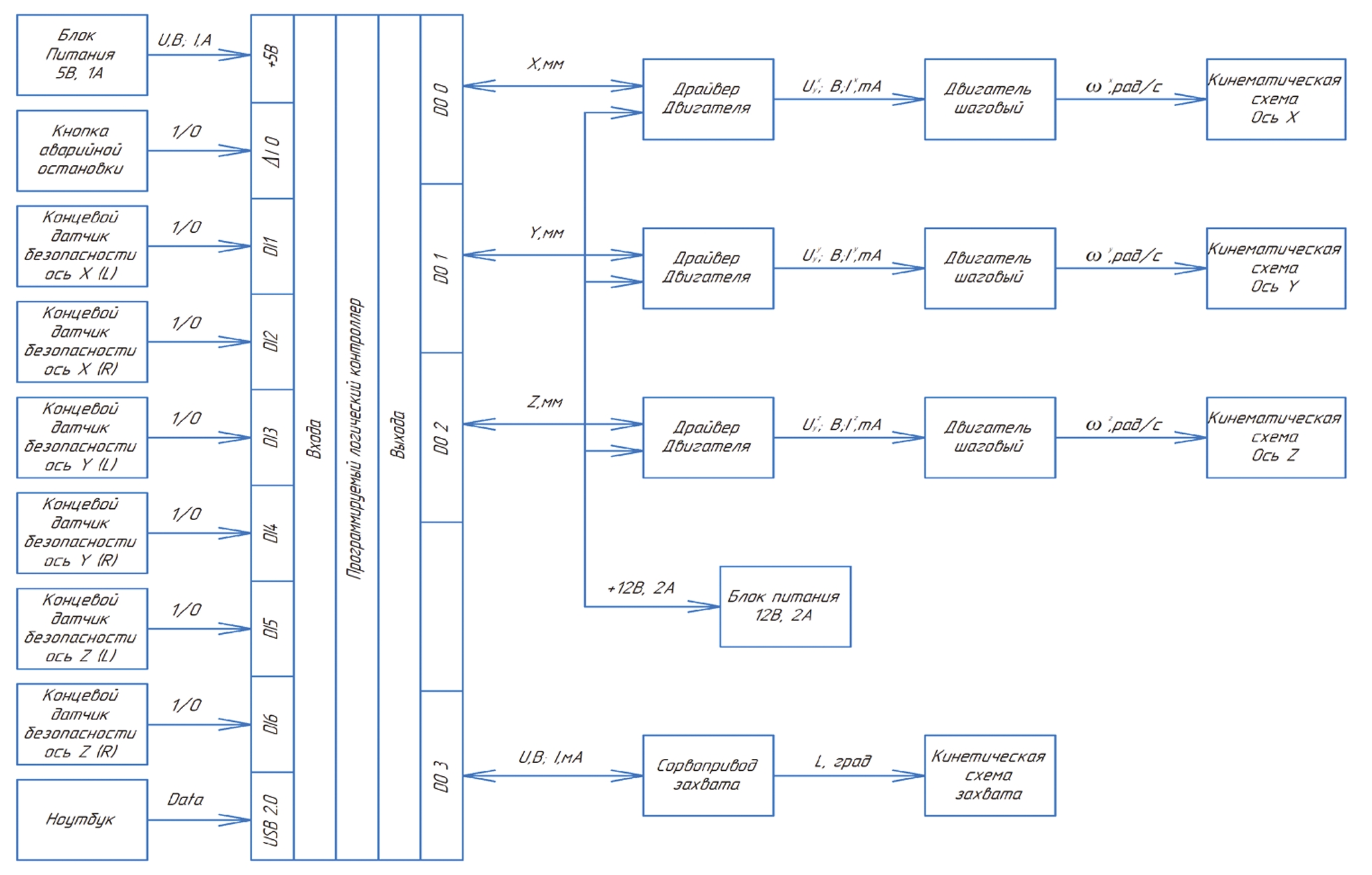

Функциональная схема системы управления трехзвенного робота-манипулятора представлена на рис. 1.



Рис. 1. Функциональная схема системы управления трехзвенного робота-манипулятора



Основными элементами функциональной схемы являются:

–  программируемый логический контроллер;
–  концевые датчики;
–  блоки питания;
–  ноутбук;
–  драйвер двигателя;
–  шаговый двигатель;
–  кнопка аварийной остановки системы;
–  сервопривод захвата;
–  кинематические части осей xyz.

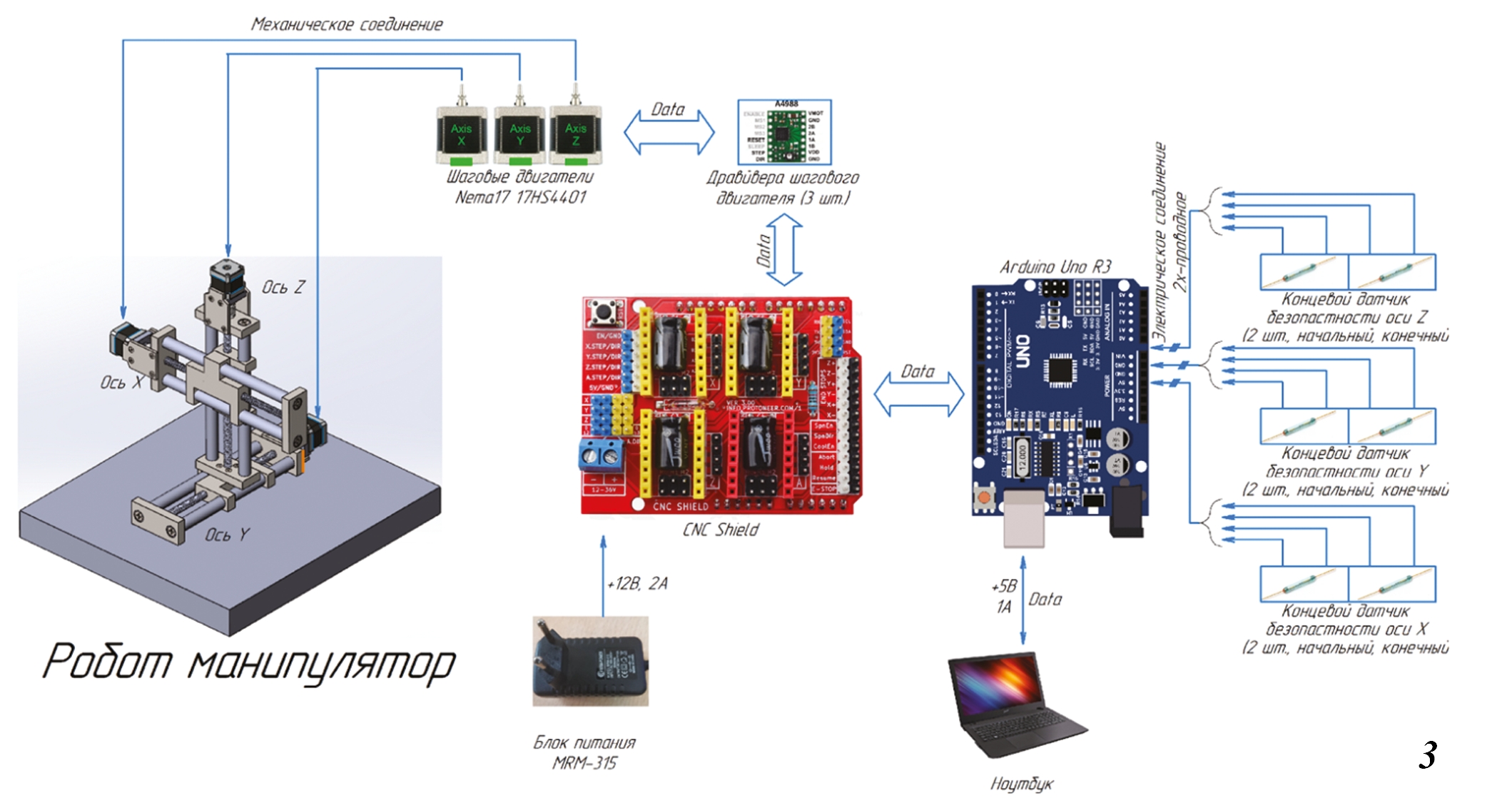

Структурная схема системы управления трехзвенного робота-манипулятора представлена на рис. 2. На структурной схеме представлен сам робот манипулятор, шаговые двигатели Nema 17, драйвера шагового двигателя в количестве трех штук, CNC SHIELD, блок питания MRM-315, ноутбук, программируемый логический контроллер Arduino Uno R3 и концевые датчики безопасности.



Рис. 2. Структурная схема системы управления трехзвенного робота-манипулятора



Схема соединений элементов системы управления трехзвенного робота манипулятора представлена на рис. 3. На основании полученных структурной и функциональной схем была разработана программная часть на платформе Arduino IDE.

Выводы. В результате работы были получены структурная и функциональная схемы системы управления, а также схема соединений элементов системы управления трехзвенного робота манипулятора. Разработанная система микроконтроллерного управления роботом декартового типа на базе Arduino позволяет выполнять различные манипуляции с малогабаритными объектами, обеспечивая при этом высокую точность и скорость перемещений. Данная система может быть использована не только в промышленности, но и в научных исследованиях, направленных на автоматизацию сортировочных процессов и выполнения подобного рода задач. Практическое применение система находит как на конвейерных линиях, так и в качестве автономного устройства. Дальнейшее развитие настоящей тематики состоит в внедрении адаптивной системы управления с использованием параметрической идентификации [4–7].
