Retinal and choroidal circulation in patients with lattice retinal degeneration: optical coherence tomography-angiography study

Full Text

АКТУАЛЬНОСТЬ

Периферическая хориоретинальная дегенерация (ПХРД) по типу «решётки» — распространённый и клинически значимый тип дегенерации сетчатки. Данный тип ПХРД характеризуется локальным истончением сетчатки с разжижением прилежащего стекловидного тела и витреоретинальной фиксацией по краю дистрофии, что способствует развитию клапанных разрывов сетчатки, и, потенциально, регматогенной отслойки сетчатки [1, 2]. ПХРД по типу «решётки» встречается чаще всего на миопических глазах с увеличенной аксиальной длиной, но может обнаруживаться и на глазах с нормальной и, реже, с малой аксиальной длиной, а также при отсутствии какой-либо глазной патологии [1]. Несмотря на большое количество литературных данных о ПХРД по типу «решётки» её этиология остаётся неизвестной.

Современные возможности визуализации позволили лучше понять структурные изменения в области дегенеративных изменений сетчатки. Так, оптическая когерентная томография (ОКТ) позволила in vivo изучить состояние сетчатки и прилежащего стекловидного тела в области различных видов ПХРД [3, 4]. При ПХРД по типу «решётки» по результатам структурной ОКТ были обнаружены следующие изменения: переднезадняя U-образная витреальная тракция, ретинальные разрывы (включая атрофические разрывы и отслойку нейросенсорной сетчатки), локальное истончение сетчатки, формирование витреальных мембран [4, 5]. Кроме того, одну из важных ролей в развитии ПХРД может играть вовлечённость сосудов в дегенеративный процесс.

Состояния кровоснабжения сетчатки в области ПХРД по типу «решётки» ранее изучали с помощью флюоресцентной ангиографии (ФАГ) [6], по результатам которой в области дегенерации обнаруживалось снижение или полная потеря ретинальной перфузии, а также снижение или увеличение флюоресценции хориоидеи в зависимости от гипер- или гипопигментации зоны ПХРД. Однако детали изменений в хориоидее в области дегенераций на глазах с подобным видом ПХРД остаются неизученными. ОКТ в режиме ангиографии (ОКТА) как новый метод изучения кровоснабжения сетчатки и хориоидеи может дать новую информацию о патологических изменениях в области ПХРД, однако на сегодняшний день ещё не применялась для их изучения.

Поэтому целью данного исследования было изучить показатели ОКТА на глазах с ПХРД по типу «решётки».

МАТЕРИАЛЫ И МЕТОДЫ

В исследование включены 2 группы: 10 пациентов с ПХРД по типу «решётки» (7 мужчин, 3 женщины, средний возраст 37,2 ± 10,1 года) и 12 здоровых лиц (5 мужчин, 7 женщин, средний возраст 40,5 ± 15,2 года). ОКТА выполнялась на томографе Optovue-XR Avanti (Optovue, США). Протокол Angio Retina 3 mm (304 2 × В-сканов по 304 А-скана каждый, 600×600 пикселей) выполнялся дважды на каждом глазу: в центре макулы и в проекции доступного для сканирования участка ПХРД. ОКТА в области ПХРД была проведена с достаточным качеством визуализации 4 пациентам. Исследование проходило на фоне медикаментозного мидриаза (тропикамид 0,5 %).

Критерии включения в исследование: подтверждённая стандартными методами офтальмологического обследования ПХРД по типу «решётки». Критерии исключения: миопия более 6,0 Д, гиперметропия более 2,0 Д, сила сигнала ОКТ 7/10, наличие артефактов сканирования.

Для ОКТА-скана, выполненного через зону ПХРД, оценивали: состояние перфузии в сетчатке (пласт сегментации, захватывающий всё микроциркуляторное русло сетчатки — от внутренней пограничной мембраны до наружного ядерного слоя), в хориокапиллярах (стандартный пласт сегментации хориокапилляров: между двумя линиями сегментации мембраны Бруха, смещённых на 9 мкм выше и на 31 мкм ниже мембраны). Кроме того, на кросс-секционных сканах, проходящих через область ПХРД в программном обеспечении (ПО) томографа, вручную измерялась толщина хориоидеи в проекции ПХРД и в области неизменной сетчатки.

Для ОКТА-скана в области центра макулы с помощью ПО томографа оценивалась площадь перфузии в хориокапиллярах. Площадь перфузии — показатель, рассчитываемый как площадь, занимаемая сосудистым сигналом на анализируемом изображении ОКТА, выраженная в мм². Для получения данного параметра в ПО томографа выбирался стандартный пласт сегментации на уровне хориокапилляров, на котором выделялась вся площадь изображения, после чего значение площади перфузии генерировалось ПО автоматически.

Зоны потери перфузии оценивали по следующей методике. Ангиографическое изображение в стандартном пласте сегментации на уровне хориокапилляров экспортировали из томографа в ПО ImageJ, где проводилась бинаризация по аутолокальному пороговому алгоритму Phansalkar с радиусом 3 мкм [7]. Оценивали количество зон и общую площадь отсутствия сосудистого сигнала с порогом площади более 5000 мкм² (более 200 пикселей).

Для статистического анализа использовали программный пакет MedCalc 18.4.1 (MedCalc Software, Бельгия). Нормальность распределения данных оценивали с помощью теста Колмогорова – Смирнова. Данные представлены как среднее ± стандартное отклонение. Критерий Стьюдента использовали для оценки статистической значимости различий количественных показателей. Статистически значимыми считали различия при p < 0,05.

РЕЗУЛЬТАТЫ

Анализ ОКТА-данных периферии сетчатки

При анализе локального статуса перфузии в области ПХРД во всех 4 случаях, в которых выполнена ОКТА в зоне ПХРД, была выявлена полнослойная потеря ретинальной перфузии на фоне истончения и дефектов нейросенсорной сетчатки, частичной атрофии пигментного эпителия сетчатки и утолщения стенок ретинальных сосудов (рис. 1).

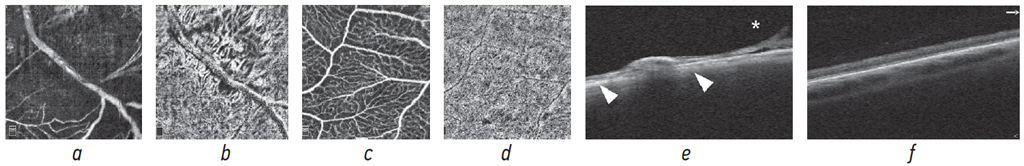

Рис. 1. Изображения оптической когерентной томографии (ОКТ) и ОКТ-ангиографии (ОКТА) сетчатки в области периферической хориоретинальной дегенерации (ПХРД) по типу «решётки» и области неизменённой сетчатки одного глаза: а — ОКТА-изображение (пласт на всю толщину сетчатки, отражающий все микроциркуляторное русло) в области ПХРД с полнослойной ретинальной неперфузией; b — ОКТА-изображение в области ПХРД (пласт хориокапилляров) с повышенной чёткостью визуализации и разреженностью хориокапилляров; c — ОКТА-изображение в области неизменённой сетчатки на периферии глазного дна с равномерным рисунком микроциркуляции и относительно низкой сосудистой плотностью; d — ОКТА-изображение (пласт на всю толщину сетчатки, отражающий всё микроциркуляторное русло) в области неизменённой сетчатки (пласт хориокапилляров) с равномерным рисунком без визуализации отдельных сосудов; e — структурный ОКТ-скан в области ПХРД с потерей слоистой структуры и истончением сетчатки в области ПХРД, а также витреоретинальной фиксацией (звездочка) и выраженным истончением сосудистой оболочки (стрелка); f — структурный ОКТ-скан в области неизменённой сетчатки с равномерной толщиной сетчатки с сохранением слоистой структуры и равномерной толщиной сосудистой оболочки

Fig. 1. Optical coherence tomography angiography imaging of lattice retinal degeneration and representative healthy region in the same eye: а — OCTA image shows retinal capillary non-perfusion; b — OCTA projection of choriocapillaris slab demonstrates decreased density of choriocapillaris and appearance of individual choriocapillary vessels; c — OCTA projection of full retina slab in healthy region shows normal retinal vascular pattern with low vessel density; d — OCTA projection of choriocapillaris slab in healthy region shows regular flow signal with indistinguishable individual vessels; e — сross-sectional OCT scan shows disorganization of retinal layers, retinal thinning, vitreoretinal traction (asterisk), and substantial choroidal thinning (arroheads); f — сross-sectional OCT scan in healthy region shows normal retinal structure and uninvolved choroid



Хориокапиллярный кровоток в проекции ПХРД визуализировался лучше, чем в норме за счёт атрофических изменений пигментного эпителия сетчатки. Выявлялось снижение плотности хориокапилляров, визуально определялись хориоидальные венозные коллекторы и снижение толщины хориоидеи в проекции ПХРД. Среднее значение толщины сосудистой оболочки в проекции ПХРД составило 50,5 мкм, в проекции неизменённой сетчатки — 133 мкм (рис. 2).

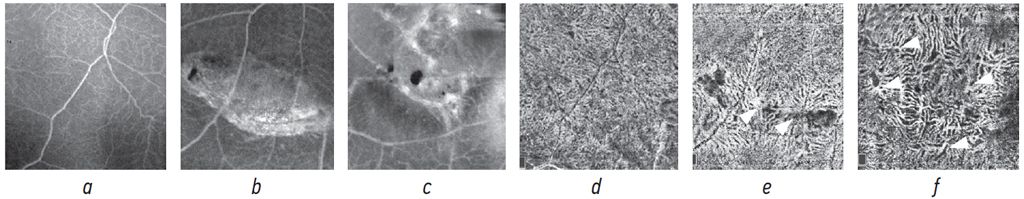

Рис. 2. Изображения оптической когерентной томографии-ангиографии (ОКТА) в области неизменённой сетчатки и в проекции периферической хориоретинальной дегенерации (ПХРД) по типу «решётки»: а — анфас-ОКТА-изображение неизменённой сетчатки; b — анфас-ОКТА-изображение сетчатки в проекции небольшой ПХРД овальной формы с чёткими контурами; c — анфас-ОКТА-изображение сетчатки в области крупной ПХРД; d — ОКТА-изображение хориокапилляров в области неизменённой сетчатки; e — ОКТА-изображение хориокапилляров в области ПХРД с визуализацией отдельных хориоидальных сосудов, разрежением хориокапиллярного русла, хориоидальными венозными коллекторами (стрелки); f — ОКТА-изображение хориокапилляров в области ПХРД с отдельными хориоидальными сосудами, разреженным хориокапиллярным руслом, множественными хориоидальными венозными коллекторами (стрелки)

Fig. 2. Optical coherence tomography angiography (OCTA) imaging of choriocapillaris in normal retina and within lattice retinal degeneration: a — structural OCTA projection within unaffected retina; b — structural OCTA projection within small lattice retinal degeneration lesion; c — structural OCTA projection within large lattice retinal degeneration lesion; d — OCTA projection on choriocapillaris slab within unaffected retina; e — OCTA projection of choriocapillaris slab within small lattice retinal degeneration lesion shows individual vessels, decreased vessel density, and venous collectors (arrows); f — OCTA projection of choriocapillaris slab within large lattice retinal degeneration lesion shows individual vessels, decreased vessel density, and multiple venous collectors (arrows)



Анализ ОКТА-данных макулярной зоны

В макулярной зоне площадь перфузии хориокапилляров на глазах с ПХРД и в группе контроля составила 6,40 ± 0,21 и 6,19 ± 0,21 мм² (р < 0,05) соответственно. Количество зон потери сигнала в хориокапиллярах более 5000 мкм² в группах соответственно составило 40,6 ± 23 и 65,1 ± 25,7 (р < 0,05) (рис. 3).

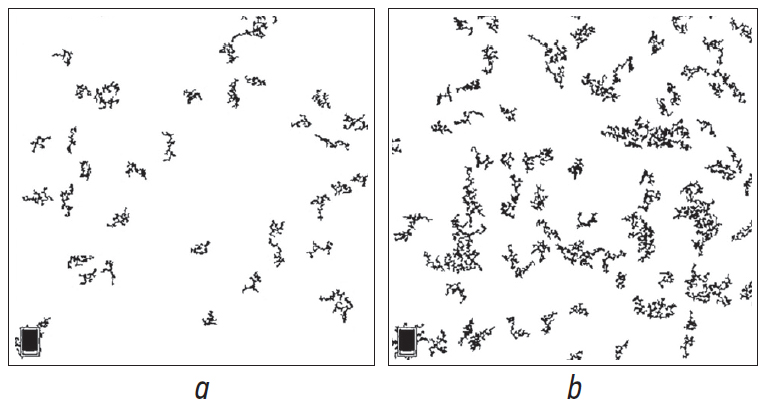

Рис. 3. Визуализация зон отсутствия сосудистого сигнала после обработки изображений оптической когерентной томографии-ангиографии хориокапилляров в макулярной зоне по методу Phansalkar: а — в глазу с периферической хориоретинальной дегенерацией по типу «решётки»; b — в глазу здорового добровольца

Fig. 3. Choriocapillaris flow voids displayed with optical coherence tomography after applying Phansalkar autothresholding algorithm: a — choriocapillaris flow voids in eye with lattice retinal degeneration; b — choriocapillaris flow voids in eye of healthy individual



Общая площадь зон потери сигнала на глазах с ПХРД и в группе контроля составила 0,49 ± 0,04 и 0,54 ± 0,04 мм² (р < 0,05) соответственно.

ОБСУЖДЕНИЕ

Согласно анатомическим данным хориокапилляры представляют собой структуру, состоящую из тонких сильно фенестрированных и плотно расположенных сосудов. От центра до экватора глазного дна хориокапиллярный паттерн имеет дольчатое (от треугольной до гексагональной формы) строение с толстыми перегородками, без анастомозов, а в расположении хориокапилляров присутствует упорядоченная структура с отдельным венозным коллектором для каждой дольки.

Кпереди от экватора дольчатое строение хориокапиллярной сети не выражено, однако также присутствует система единственного венозного коллектора и артериальной ветви на единицу хориокапиллярного паттерна без анастомозов между соседними дольками [8]. Таким образом, можно говорить об упорядоченном строении системы хориокапилляров и на периферии глазного дна.

В проекции четырёх участков ПХРД на ОКТА мы визуализировали хориоидальные венозные коллекторы. Важно заметить, что, несмотря на вовлечение ретинальных сосудов в зону ПХРД, сама зона дегенерации не имеет связи с бассейном кровоснабжения этих сосудов. Поскольку зона ПХРД соответствует хориоидальным венозным коллекторам, можно предполагать, что участки дегенерации привязаны к паттерну хориокапиллярной сети и могут быть связаны с первичным нарушением микроциркуляции на этом уровне.

В проекции дегенеративного очага визуализируется выраженное истончение сосудистой оболочки по сравнению с близлежащей зоной хориоидеи под неизменённой сетчаткой. Кроме того, сетчатка теряет свою слоистую структуру, истончается, появляются полнослойные дефекты на фоне снижения или полной потери ретинальной перфузии. Такая картина напоминает выраженную ретинальную ишемию при тяжёлых окклюзиях центральной артерии сетчатки. Это может показаться противоречащим предположению о роли хориокапиллярной перфузии в генезе дегенеративных изменений. Действительно, в центральных отделах глазного дна собственное сосудистое русло сетчатки, включающее все три капиллярные сплетения, отвечает за кровоснабжение внутренних слоёв (примерно 2/3 толщины), и нарушение на этом уровне проявляется потерей слоистой структуры сетчатки и атрофией слоёв. Хориокапиллярная ишемия, наоборот, ответственна за развитие наружной атрофии сетчатки с потерей слоистой структуры фоторецепторов и наружного ядерного слоя. Однако, сравнивая микроциркуляторное русло в центральных участках глазного дна и на периферии, также становится заметной существенно меньшая плотность собственного русла сетчатки на периферии. Это позволяет предположить, что за оксигенацию периферической сетчатки преимущественно ответственна именно сосудистая оболочка, а не собственное русло сетчатки. Это также подтверждается тем, что, несмотря на наиболее выраженную неперфузию при артериальных окклюзиях именно на периферии, мы не видим там тяжёлой постишемической атрофии, в то время как она обнаруживается в макуле. Меньшая зависимость сетчатки от собственного русла на периферии выглядит биологически закономерной, так как парциальное давление кислорода и перфузионное давление в терминальных участках достигают наиболее низких значений и могут не соответствовать потребностям ретинальной ткани. Изменения ретинальных сосудов, которые наблюдаются в участках ПХРД по типу «решётки», могут иметь вторичный характер, так как не распространяются на дистальные участки русла, что можно было бы ожидать в случае первичной роли микроциркуляции сетчатки.

В целом, полученные нами данные — расположение над хориоидальным венозным коллектором (соответствие хориоидальному паттерну кровоснабжения), истончение хориоидеи, потеря слоистой структуры не только во внутренних, но и в наружных слоях сетчатки — свидетельствуют о непосредственной вовлечённости хориоидеи в развитие ПХРД по типу «решётки».

При анализе перфузии хориокапилляров в макулярной зоне в глазах с ПХРД по типу «решётки» мы обнаружили бóльшую площадь перфузии и меньшее количество зон потери сосудистого сигнала, чем в группе контроля. То есть статус перфузии хориокапилляров при ПХРД не только не хуже, чем в норме, но вероятно имеет даже более интенсивный характер. Противоположные результаты — уменьшение общей площади перфузии и увеличение числа зон потери сосудистого сигнала — были показаны для глаз с центральной серозной хориоретинопатией (ЦСХ) [9]. Чтобы понять возникновение таких различий, мы предлагаем следующее объяснение. Существуют данные, что ПХРД по типу «решётки» наиболее часто встречается на миопических глазах [1]. При миопии, по мере увеличения длины переднезадней оси глаза, толщина склеры уменьшается. Такая истончённая склера будет создавать меньшее сопротивление оттоку крови по вортикозным венам. Это и может объяснять «улучшенную» перфузию и меньшее количество зон потери сигнала кровотока в макулярной зоне и усиленный отток крови от периферии глазного дна, что может провоцировать развитие зон ПХРД. Этот же механизм может объяснять нарушения микроциркуляции в макулярной зоне у пациентов с ЦСХ [9]. В ряде работ показано, что ЦСХ встречается чаще на гиперметропических глазах, с уменьшенной длиной переднезадней оси и утолщённой склерой [10]. Утолщённая склера в свою очередь может оказывать повышенное сопротивление при оттоке крови по вортикозным венам. Таким образом происходит нарушение качества хориоидальной перфузии в макулярной зоне.

Хотя, на текущий момент, нет известного механизма, объясняющего связь между состоянием венозного оттока из сосудистой оболочки и развитием ПХРД по типу «решётки», большое число фактов в этом исследовании указывает на важную роль состояния перфузии сосудистой оболочки.

Это исследование имеет несколько ограничений, ключевым из которых является небольшое число случаев анализа области дегенерации с помощью ОКТА. Данное ограничение продиктовано сложностью сканирования крайней периферии для получения изображения адекватного качества. Другое ограничение — отсутствие анализа аксиальной длины, поскольку ранее было показано, что эта характеристика важна как фактор риска ЦСХ и, возможно, играет важную роль в гемодинамике сосудистой оболочки [11].

ЗАКЛЮЧЕНИЕ

Итак, ОКТА в проекции ПХРД по типу «решётки» может быть информативным методом для оценки регионарной гемодинамики. По результатам ОКТА в области ПХРД определяется ретинальная капиллярная неперфузия, потеря слоистой структуры сетчатки и её истончение, локальное истончение сосудистой оболочки, обеднение хориокапиллярного русла и наличие хориокапиллярных венозных коллекторов. В макулярной зоне в глазах с ПХРД по типу «решётки» обнаружена более интенсивная перфузия хориокапилляров, определяемая как меньшее количество зон отсутствия сосудистого сигнала. Это позволяет предположить важную роль статуса перфузии сосудистой оболочки и хориокапилляров в механизме развития ПХРД по типу «решётки», что требует дальнейшего изучения.
