Electroencephalographic monitoring in the intensive care unit

Full Text

Введение

Выполнение электроэнцефалографии (ЭЭГ) в отделении реанимации и интенсивной терапии у больных в критическом состоянии может быть условно выделено в специальный вид исследований — ЭЭГ критических состояний. Регистрация и анализ параметров ЭЭГ при церебральной недостаточности представляют собой один из элементов нейрофизиологии критических состояний. Одним из основных показаний к выполнению ЭЭГ в реанимации служит несоответствие тяжести и длительности угнетения сознания тяжести и механизму церебральной катастрофы при черепно-мозговой травме, цереброваскулярных нарушениях, тяжелом отравлении, острой гипоксии и др. В этих условиях перед нейрофизиологом ставится задача оценки тяжести церебральной недостаточности и по возможности оценки степени исчерпания резервов регуляции и прогноза восстановления сознания. В ответ на тяжелое повреждение одним  из механизмов поддержания церебральной недостаточности является формирование реактивной эпилептической системы. Верификация эпилептической активности особенно в условиях скудной клинической симптоматики при бессудорожном эпилептическом статусе выступает одной из задач ЭЭГ-исследований в реанимационном отделении. При исчерпании резервов нервной регуляции и подозрении на смерть мозга может потребоваться ЭЭГ-исследование.

1. Методические особенности выполнения ЭЭГ в реанимации

Выполнение исследований в реанимации имеет свои методические особенности. Со стояние больного, наличие костно-пластических дефектов, раневых поверхностей на скальпе, послеоперационных рубцов и др. определяет вид применяемых для регистрации электродов. Наиболее удобны электродные шлемы с интег рированными электродами, однако их не всегда можно использовать после операции до снятия швов, при наличии ран головы или после черепно-мозговой травмы со значительным костным дефектом черепа. При отсутствии сознания у пациента можно воспользоваться игольчатыми электродами. Для диагностики смерти мозга регистрация ЭЭГ с помощью игольчатых электродов является обязательным требованием. Количество электродов, размещаемых на конвекситальной поверхности, при необходимости может быть сокращено. Минимальное количество — 10 устанавливаемых электродов [1].

Реактивность ЦНС — важный критерий оценки церебральной недостаточности, поэто му выполнение функциональных проб также обязательно. У больных с синдромами выключения сознания оценивают реакцию на боль (интенсивное надавливание), звук (тональный щелчок интенсивностью 100 дБ), свет. Способность вызывать реакцию десинхронизации в перечисленном ряду модальностей убывает. Синаптотропные лекарственные средства обладают максимальной способностью вызывать реактивные изменения на ЭЭГ. Для оценки степени исчерпания резервов нервной системы наиболее часто используют ГАМК-агонисты, например бензодиазепины.

При обследовании больных в критическом состоянии предпочтение отдают длительным мониторинговым исследованиям, поскольку один из важных параметров ЭЭГ у больных в критическом состоянии — сменяемость паттернов и динамика биоэлектрической активности. В этой связи визуальную оценку ЭЭГ целесообразно сочетать с методами количественной ЭЭГ, позволяющими строить тренды интегральных параметров.

2. Общие закономерности изменений ЭЭГ у больных в коме

В большинстве случаев ЭЭГ в отделении реанимации выполняют больным с синдромами угне тения и выключения сознания (сопор, кома). Кома — это результат патологической дисфункции стволовых структур мозга, в первую очередь восходящей активирующей ретикулярной формации [2]. В этой связи общая тенденция изменений спонтанной ЭЭГ при коме заключается в прогредиентном замедлении активности и увеличении ее амплитуды (рис. 1). Изменения биоэлектрической активности головного мозга при комах различной этиологии не имеют спе цифических особенностей. Исключения составляют изменения ЭЭГ в токсикогенную фазу тяжелых отравлений [3].

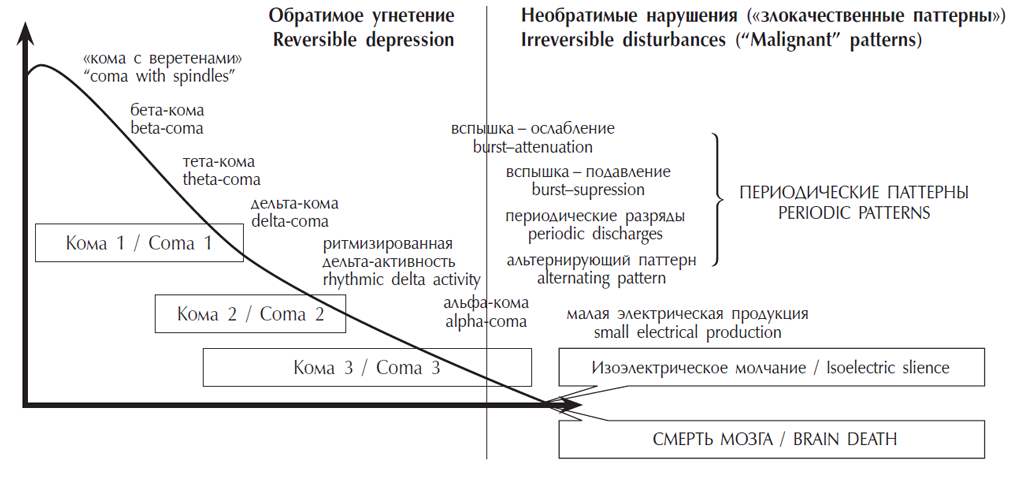

Рис. 1. Изменения спонтанной биоэлектрической активности головного мозга при различной глубине комы (схема)

Fig. 1. Changes in spontaneous bioelectric activity of the brain at various depths of coma (scheme)



В начальных и неглубоких стадиях комы (кома 1) на ЭЭГ наблюдаются дезорганизованная альфа- и тета-активность. При поверхностном угнетении сознания возможна регистрация быстроволновой активности, сформированной в веретена («кома с веретенами»).

ЭЭГ во вторую стадию комы (кома 2) характеризуется генерализованной, относительно регулярной тета- и дельта-активностью средней (30–50 мкВ) или высокой амплитуды (до 80–100 мкВ). При внешней стимуляции (боль, интенсивный звук) на ЭЭГ могут регистрироваться реактивные изменения в виде десинхронизации: появление более высокочастотной активности или полиритмической активности более низкой амплитуды, чем фоновая активность. Однако уровень угнетения ЦНС при коме 2 различен и реактивные изменения на ЭЭГ регистрируются не всегда.

Для третьей стадии комы (кома 3) характерна диффузная неритмизированная дельта-актив ность низкой частоты (2–4 Гц) амплитудой до 60–80 мкВ. Внешняя стимуляция, как правило, не вызывает реакцию десинхронизации. Отчетливая перестройка может регистрироваться при введении по показаниям фармакологических синаптотропных средств (например, бензодиазепинов, тиопентала, атропина и др.), что коррелирует с относительной сохранностью резервов ЦНС. Выраженное снижение частоты до 1–1,5 Гц и ниже, увеличение амплитуды до 150–200–250–300 мкВ или, наоборот, выраженное ее снижение (менее 50 мкВ) служит показателем ухудшения состояния. Реакция на болевую стимуляцию, как правило, полностью утрачивается.

Одним из вариантов ЭЭГ при глубокой коме может выступать паттерн ритмичной (ритмизированной) дельта-активности — циклическое повторение волн с относительно однородной морфологией и продолжительностью и без интервала между последовательными графоэлементами. Ритмическая дельта-активность может принимать характер интермиттирующего паттерна.

Таким образом, паттерны спонтанной актив ности у больных в коме могут быть сформированы различными видами доминирующей активности. Исходя из вида доминирующей активности паттерны могут быть описаны как «кома с веретенами», тета-кома, дельта-кома. Данная классификация слабо коррелирует со степенями тяжести комы и не может рассматриваться как исчерпывающая для описания итогов ЭЭГ-исследования. Особый вид ком составляет так называемая альфа-кома — паттерн, обладающий неблагоприятной прогностической значимостью. Описание альфа-комы будет дано ниже.

Учитывая широкий полиморфизм изменений, наблюдающихся при коматозных состояниях, большое значение при определении тяжести комы и ее прогноза следует придавать наличию или отсутствию динамики параметров ЭЭГ и реактивности при различных видах стимуляции [4]. В целом к благоприятным прогностическим факторам относят полиритмичность, спонтанную изменчивость ЭЭГ, топическое разнообразие, наличие выраженных реактивных изменений при внешней стимуляции и при введении синаптотропных средств. Наоборот, неблагоприятными факторами являются олигоритмичность вплоть до развития «машинообразного» ритма, топическое однообразие, отсутствие сменяемости паттернов, ареактивность при стимуляции.

Для больных с обратимым течением патологического процесса характерны фазные изменения ЭЭГ. Первая фаза характеризуется наличием полиритмии и доминированием медленных форм активности и низкочастотного альфа-ритма (7–8 Гц). Дальнейший выход из комы сопровождается уменьшением индекса медленной активности, постепенным восстановлением альфа-ритма.

При неблагоприятном течении церебральной недостаточности в терминальном периоде регистрируются так называемые «злокачественные паттерны ЭЭГ»: паттерн альфа-комы, паттерны распада биоэлектрической активности и полное электрическое молчание. К паттернам распада относят периодические паттерны по типу «вспышка – ослабление», «вспышка – подавление», паттерн «малой электрической продукции» (глубокая депрессия активности).

В некоторых случаях глубокой комы на ЭЭГ регистрируется специфический альфа-паттерн: генерализованная альфа-активность низкой частоты (6–8 Гц), средней амплитуды (40–70 мкВ) практически с полным отсутствием модуляции («машинообразный» ритм). Одним из характерных признаков aльфа-комы является максимум амплитуды в лобно-центральных отведениях и минимум в затылочных (инверсия распределения). Световая, звуковая, болевая стимуляции и введение фармакологических средств практически не меняют параметры альфа-активности. Прогноз при альфа-коме, как правило, сомнительный.

У некоторых больных в исходе комы может формироваться длительное бессознательное состояние с отсутствием сознания при восстановлении активности стволовых структур (восстановление спонтанного дыхания и регуляции гемодинамики) [5]. Изменения ЭЭГ у данной категории больных весьма разнообразны и полиморфны. Параметры спонтанной активности, как считается, в этом случае неспецифичны. Определенной прогностической ценностью обладают результаты фармакологических тестов. Наиболее прост в оценке так называемый бензодиазепиновый тест: внутривенное введение диазепама и оценка изменений на ЭЭГ. Тест считается положительным при увеличении доли быстрых волн [6]. Бензодиазепиновый тест имеет положительный прогностический вес на уровне 0,5–0,6. Для повышения валидности бензодиазепинового теста его можно дополнить атропиновым тестом. Введение бензодиазепинов может приводить к брадикардии, например, у больных с тяжелыми отравлениями в связи с развитием аллобиоза (измененной реактивности) [7], для купирования которой может быть использован атропин. На ЭЭГ при относительной сохранности резервов регуляции наблюдается двухфазный характер реактивных изменений: быстроволновая активация в ответ на введение бензодиазепина сменяется синхронизацией в тета-диапазоне после введения атропина. Прогностический вес атропинового теста достигает 0,8 [8].

3. Бессудорожный эпилептический статус

При определенных условиях патогенетическим механизмом длительного бессознательного состояния в посткоматозном периоде может быть формирование бессудорожного эпилептического статуса. Бессудорожный эпилептический статус (non-convulsive status epilepticus — NCSE) характеризуется электрографическим отчетливым эпилептиформным паттерном без развития развернутого судорожного синдрома. В нейрофизиологии критических состояний под бессудорожным эпилептическим статусом в первую очередь понимается развитие электрографического бессимптомного статуса у больных без эпилептического анамнеза, предшествовавшего пережитой церебральной катастрофе. В эту градацию не входит, например, статус абсансов у больного, страдающего той или иной формой эпилепсии. Эпилептиформная активность при бессудорожном статусе, как и при судорожном, ассоциирована с резко возросшим потреблением энергии, что может привести к вторичному повреждению нейронов. Это обусловливает важность своевременной диагностики бессудорожного эпилептического статуса и адекватного назначения противоэпилептических средств.

Морфология эпилептиформной активности у пациентов в бессознательном состоянии выглядит не всегда типично. Это обусловлено как острой церебральной недостаточностью и срывом механизмов генерации биоэлектрической активности, так и получаемой терапией, которая в ряде случаев предполагает назначение медиаторных препаратов, изменяющих биоэлектрическую активность головного мозга.

В настоящее время выделяют две группы паттернов, обладающих различной диагностической валидностью: высокоспецифичные паттерны и паттерны, наличие которых позволяет подозревать наличие бессудорожного статуса [9].

К паттернам, которые служат однозначными электрографическими проявлениями бессудорожного эпилептического статуса, относятся:

1. частые (индекс более 10 %) или непрерывные (индекс более 90 %) разрядные комплексы с периодами постразрядной депрессии (рис. 2);
2. частые (индекс более 10 %) или непрерывные (индекс более 90 %) генерализованные пики;
3. частые (индекс более 10 %) или непрерывные (индекс более 90 %) генерализованные комплексы «острая — медленная волна»;
4. периодические латерализованные эпилептиформные разряды (periodic lateralized epileptiform discharges — PLED) или билатеральные независимые периодические латерализованные эпилептиформные разряды (bilateral independent periodic lateralized epileptiform discharges — BIPLED) [10].

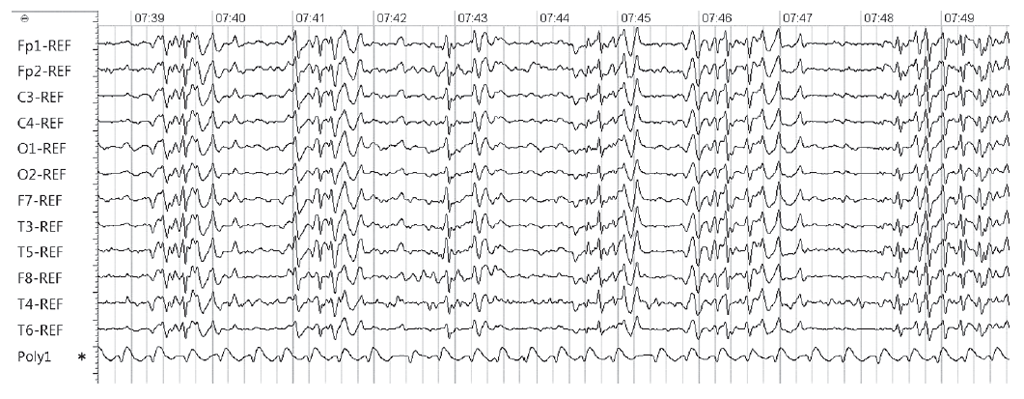

Рис. 2. Бессудорожный эпилептический статус: генерализованные частые (индекс 60–70 %) комплексы «пик — медленная волна» с эпизодами постразрядной депрессии; эволюция разрядной активности по частоте следования комплексов

Fig. 2. Non-convulsive status epilepticus: generalized frequent (index 60–70%) “peak-slow wave” complexes with episodes of post-ictal depression; the evolution of the discharge activity by the frequency in the succession of complexes



У пациентов без эпилептиформных проявлений в анамнезе при тяжелом повреждении мозга частые или непрерывные патологические неэпилептиформные волны (острые волны, трехфазные волны), а также устойчивый паттерн ритмической высокоамплитудной активности могут быть интерпретированы как бессудорожный эпилептический статус.

Так называемые периодические латерализованные эпилептиформные разряды (PLED) представляют собой односторонние комплексы. Билатеральные независимые разряды (BIPLED) регистрируются в виде двух независимых асинхронных очагов эпилептиформной активности в разных полушариях. В случае регистрации трех и более независимых очагов, представленных в обоих полушариях, говорят о мультифокальной локализации эпилептиформных разрядов [11].

Принципиальным свойством эпилептиформной активности является эволюция. Эволюция по частоте определяется как два и более последовательных изменений в частоте эпилептиформных разрядов в сторону нарастания или убывания [12]. Например, от 0,5 в 1 секунду до 2 в 1 секунду и в обратном направлении. Эволюция по морфологии определяется как два и более последовательных изменений морфологии разрядов. Эволюция по локализации определяется как последовательное распространение эпилептиформных комплексов из двух и более разных стандартных отведений. Эволюция эпилептиформной активности входит в критерии диагностики бессудорожного эпилептического статуса. При малой выраженности пространственных, частотных или морфологических изменений эпилептиформной активности говорят о ее флюктуации [13]. В этих случаях регистрируется отчетливо визуализируемое изменение биоэлектрической активности различной морфологии: от более частой к более медленной и от более низкоамплитудной к более высокоамплитудной и в обрат ном направлении.

В ответ на внешнюю стимуляцию (вспышка, боль) может наблюдаться возникновение так называемых стимул-индуцированных разрядных форм [14].

Следует признать, что нейрофизиологические критерии диагностики бессудорожного эпилептического статуса до конца не определены. Это связано во многом как c полиморфизмом электрофизиологичеcких проявлений, так и с различием трактовок регистрируемой семиотики различными специалистами. В качестве диагностических критериев бессудорожного эпилептического статуса можно выделить следующие: 1) регистрация специфических электроэнцефалографических паттернов; 2) наличие пространственно-временной эволюции паттернов; 3) редукция эпилептиформной активности после назначения антиэпилептических препаратов [15, 16]. Большое клиническое значение имеют так называемые «малые моторные эквиваленты» судорожного синдрома: сокращения мимической мускулатуры, движения глазных яблок, вегетативные реакции, сокращения мышц конечностей и др. [17]. Учитывая сложность диагностики бессудорожного эпилептического статуса, отсут ствие на ЭЭГ специфических эпилептиформных паттернов у пациента в длительном бессознательном состоянии, однозначно исключить наличие бессудорожного эпилептического статуса не удается. В таких случаях в итоговом заключении после описания биоэлектрической активности следует указывать, что «бессудорожный эпилептический статус не может быть
исключен».

4. Периодические паттерны

К периодическим видам активности на ЭЭГ относят паттерны по типу «вспышка – ослабление», «вспышка – подавление» (рис. 3). Данные паттерны отражают прогредиентный распад механизмов генерации биоэлектрической активности головного мозга в терминальную фазу церебральной недостаточности. Паттерны распада не обладают нозоспецифичностью.

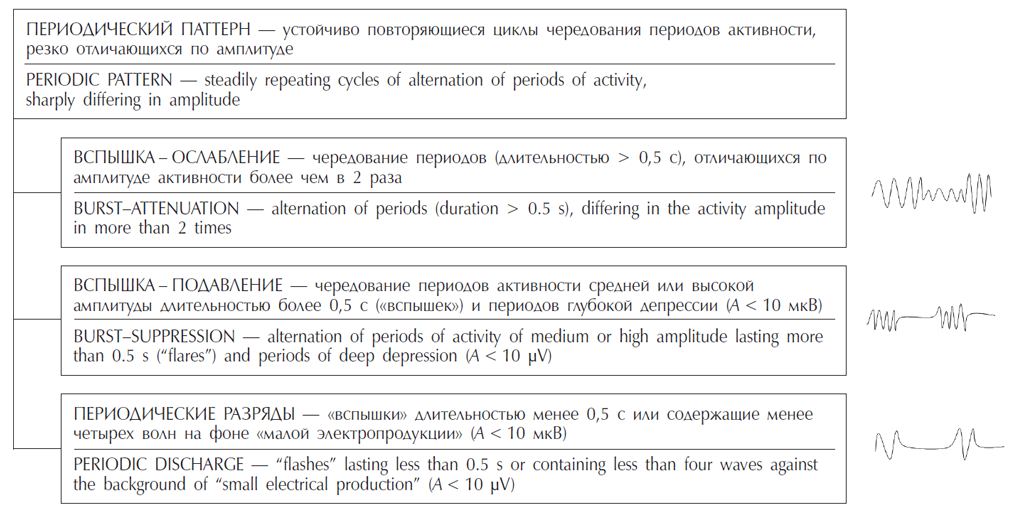

Рис. 3. Классификация периодических паттернов биоэлектрической активности головного мозга (схема)

Fig. 3. Classification of periodic patterns of brain bioelectric activity (scheme)



Паттерн по типу «вспышка – ослабление» представляет собой устойчивое чередование эпох активности, резко отличающихся по ампли туде (более чем в 2 раза) [11].

Паттерн «вспышка – подавление» представляет собой чередование вспышек активности высокой амплитуды и продолжительностью не менее 0,5 с (не менее четырех фаз) и перио дов грубого подавления активности, при которых амплитуда сигнала не превышает 10 мкВ (рис. 4) [11]. В стандартах Американской ассоциации специалистов по клинической нейрофизиологии паттерн «вспышка – подавление» диагностируется при индексе периодов депрессии более 50 %. При меньшем индексе депрессии (формально даже при 49 %) активность описывается как «прерывистая», а следовательно, уже не оценивается как «злокачественная». Сравнение паттернов ЭЭГ и ЭКоГ при их одновременной регистрации показывает, что регистрация на ЭЭГ депрессии с индексом 10–20 % соответствует распространенному и длительному угнетению активности нейронных ансамблей коры. Кроме того, из анализ исходов при острой церебральной недостаточности различной этиологии можно заключить, что регистрация паттерна «вспышка – подавление» является прогностически неблагоприятным признаком, практически не зависящим от индекса депрессии. Исключение могут составлять острые сверхтяжелые отравления веществами депримирующего действия (например, с наркогенным потенциалом), но только в токсикогенную фазу.

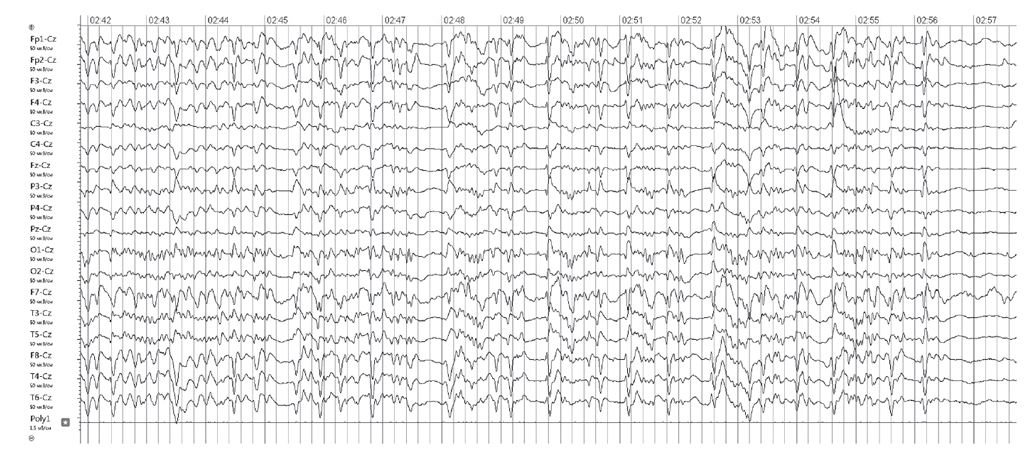

Рис. 4. Паттерн «вспышка — подавление»: чередование эпизодов активности длительностью 0,5–1 с и эпох депрессии сигнала до уровня 10 мкВ. Терминальная кома

Fig. 4. The pattern of “burst-suppression”: the alternation of episodes of activity with a duration of 0.5–1 s and epochs of depression to a level of 10 μV. Terminal coma



В этой связи представляется целесообразным нормирование периодических паттернов по длительности эпох депрессии и вспышек активности. Общепризнанным критерием вспышек служит длительность активности более 0,5 с. При меньшей длительности графоэлемент описывается как разряд. Исключение составляют вспышки длительностью менее 0,5 с при условии, если они содержат 4 и более осцилляций. Аналогичный временной критерий следует применять к графоэлементу «подавление»: эпизод депрессии амплитудой менее 10 мкВ и длительностью более 0,5 с. Разумеется, это не должны быть спорадические эпизоды транзиторной депрессии активности. Общая длительность (индекс) периодов подавления должна составлять не менее 10 %.

Таким образом, паттерн по типу «вспышка – подавление» на ЭЭГ может быть описан как периодический паттерн в виде чередующихся периодов активности длительностью более 0,5 с и частых (индекс более 10 %) эпизодов пароксизмальной депрессии сигнала амплитудой менее 10 мкВ и длительностью более 0,5 с.

Если периодический паттерн образован эпизодами активности длительностью менее 0,5 с или графоэлементами, содержащими менее четырех фаз, он описывается как периодические разряды (рис. 5) [18].

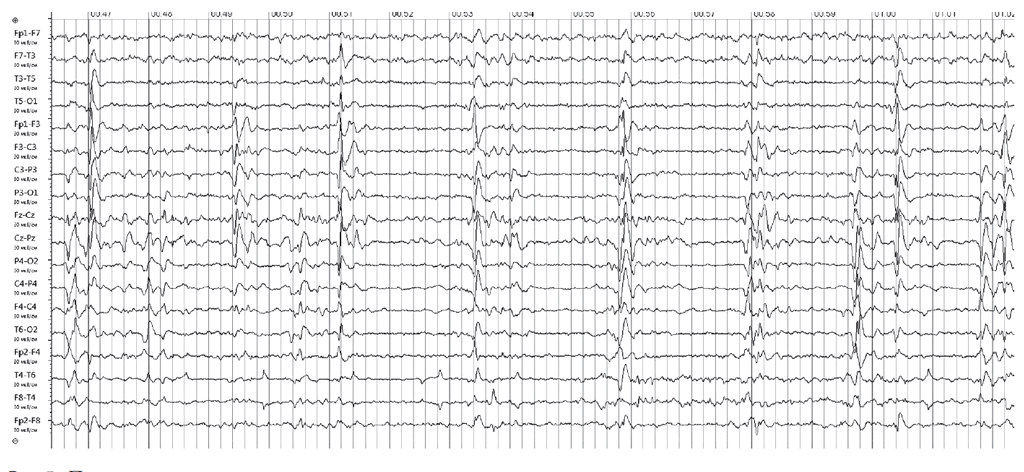

Рис. 5. Паттерн по типу периодических разрядов: стереотипное чередование генерализованных высокоамплитудных комплексов «полипик — медленная волна» и эпох депрессии сигнала (амплитуда менее 10 мкВ) длительностью 2–3 с. Терминальная кома

Fig. 5. Pattern of periodic discharges: stereotyped alternation of generalized high-amplitude “polypic-slow wave” complexes and epochs of signal depression (amplitude less than 10 μV) duration 2–3 seconds. Terminal coma



Формально к периодическим паттернам может быть отнесен так называемый альтернирующий паттерн: непрерывное (без изоэлектрических пауз) чередование эпилептиформных комплексов (например, пик — медленная волна). Тем не менее этот паттерн отражает в большей степени механизмы эпилептогенеза, а не процесс распада биоэлектрической активности. Безусловно, на определенном этапе танатогенеза происходит конвергенция этих механизмов (эпилептогенеза и распада).

Паттерн «малой электрической продукции» отражает терминальную стадию распада биоэлектрической активности головного мозга — устойчивую депрессию ЭЭГ, при которой амплитуда полиморфной активности не превышает 5–10 мкВ и не регистрируются вспышки или разряды.

5. ЭЭГ в диагностике смерти мозга

При необратимых состояниях с летальным исходом можно выделить два типа динамики ЭЭГ. В одних случаях высокоамплитудная медленная активность быстро, буквально в течение нескольких часов снижается, ЭЭГ становится сглаженной, в этом случае используется термин «нулевая ЭЭГ». Такие изменения необратимы. При экстренных реанимационных мероприятиях на ЭЭГ может лишь на короткий срок восстановиться низкоамплитудная дельта-актив ность. У других больных угасание биоэлектрической активности происходит длительно, в период от 1 до 5 сут.

При выполнении ЭЭГ для диагностики смерти мозга обязательно строго соблюдать методические правила: непрерывная регистрация ЭЭГ в течение не менее 30 мин, использование не менее 10 электродов. Полоса пропускания: фильтр низких частот не выше 1 Гц, верхних — не ниже 30 Гц. Анализ ЭЭГ выполняют при чувствительности 2 мкВ/мм в моно- и биполярных отведениях. Обязательным условием является относительно длительная внешняя стимуляция: интенсивное болевое воздействие, тональные щелчки уровнем выше 100 дБ, вспышки света.

Диагноз смерти мозга устанавливают на осно вании совокупности клинических и инструментальных данных. Дополнительным критерием смерти мозга по результатам регистрации ЭЭГ служит регистрация в течение не менее 30 мин непрерывного изоэлектрического паттерна («изоэлектрическое молчание»), когда амплитуда сигнала на ЭЭГ не превышает 2–3 мкВ, а также отсутствие реактивных изменений при всех видах внешней стимуляции.

Заключение

Изменения биоэлектрической активности в коме должны быть охарактеризованы по двум «осям»: состояние спонтанной активности и реактивность (табл. 1).



Таблица 1. Структура оценки тяжести нарушения биоэлектрической активности головного мозга при острой церебральной недостаточности

Table 1. Structure of estimation of the gravity of bioelectrical activity disturbance of the brain in an acute cerebral insufficiency

Степень угнетения коры и срединных структур	Паттерн ЭЭГ	Реактивность: модальность, вызывающая десинхронизацию	Прогноз
Умеренное угнетение	«Кома с веретенами», бета-кома	Вспышка, щелчок, боль	Благоприятный
Глубокое угнетение	Тета-кома, дельта-кома	Боль, синаптические фармакологические средства	Благоприятный
Запредельное угнетение	«Вспышка – ослабление», «вспышка – подавление», периодические разряды, «малая электрическая продукция», альфа-кома	–	Сомнительный
Смерть мозга	Непрерывное изоэлектрическое молчание	–	Пессимистичный



На основании оценки спонтанной активности и ее реактивности формулируется итоговое заключение об уровне угнетения коры и срединных структур мозга. Существует описательная классификация ЭЭГ коматозных и бес сознательных состояний по паттернам спонтанной активности. Эта классификация включает паттерны «кома с веретенами», бета-кома, тета-кома, дельта-кома и альфа-кома. Указание в формулировке итогового заключения только паттерна ЭЭГ не дает исчерпывающего ответа на вопросы, которые ставит реаниматолог перед нейрофизиологом: о глубине угнетения ЦНС и обратимости состояния. Итоговое заключение должно строиться путем синтеза оценки спонтанной фоновой активности и реактивности ЭЭГ. Результатом этого синтеза является заключение о глубине угнетения коры и срединных структур и при возможности предположение об обратимости поражения ЦНС.
