Характерное распределение глубин коровых землетрясений Южной Сибири
- Авторы: Малютин П.А.1,2,3, Скоркина А.А.1, Воробьева И.А.1,4, Баранов С.В.1,5, Маточкина С.Д.1,2, Молокова А.П.1,2, Шебалин П.Н.1,4
-
Учреждения:
- Институт теории прогноза землетрясений и математической геофизики РАН
- МГУ им. М.В. Ломоносова
- Институт физики Земли им. О.Ю. Шмидта РАН
- Геофизический центр РАН
- Кольский филиал ФИЦ Единая геофизическая служба РАН
- Выпуск: № 4 (2024)
- Страницы: 50-63
- Раздел: Статьи
- URL: https://journals.eco-vector.com/0002-3337/article/view/658167
- DOI: https://doi.org/10.31857/S0002333724040046
- EDN: https://elibrary.ru/FWVLJX
- ID: 658167
Цитировать
Полный текст
Аннотация
Основными параметрами землетрясения являются магнитуда, координаты эпицентра и глубина, которая нередко оказывает определяющее влияние на макросейсмический эффект от тех или иных землетрясений. В связи с этим, например, для оценки сейсмического риска, важной информацией является именно статистика возникновения землетрясений на определенных глубинах. В данной работе анализировались каталоги континентальных коровых землетрясений в регионе Южная Сибирь. Сравнивались варианты аппроксимации распределения глубин землетрясений разными функциями. Показано, что распределение Вейбулла с максимумом на 8 км наиболее точно описывает распределение глубин для коровых землетрясений Южной Сибири. При раздельном рассмотрении западной (Алтай–Саяны) и восточной (зона Байкальского рифта) частей региона распределение Вейбулла также оказалось предпочтительным. Максимум распределения для зоны Байкальского рифта оказался на 9 км, для зоны Алтай–Саяны – на 7 км, соответственно.
Полный текст
ВВЕДЕНИЕ
В результате обработки сейсмограмм конкретных землетрясений наиболее стандартными и рутинно определяемыми параметрами являются время в очаге, координаты и магнитуда. Примечательно, что при локации событий в первую очередь внимание уделяется координатам без определения глубины (другими словами, определяется эпицентр с фиксированной глубиной). Во-первых, такой подход позволяет точнее оценить координаты, поскольку в процессе решения обратной задачи невязки распределяются между меньшим количеством переменных [Павлов, Абубакиров, 2021]. Во-вторых, выделению глубины в особую категорию параметров существуют и исторические предпосылки. Например, первоначально считалось, что все землетрясения происходят на сопоставимой глубине (так, например, самые первые локации японских землетрясений определяли их местоположение на сотни километров “в сторону”, а не на глубину). То есть само становление методов определения глубины землетрясений тесно связано с формированием представлений о геолого-тектонических процессах и строении земной коры.
Глубина землетрясения является таким же важным параметром, как и его магнитуда, когда речь идет об оценке сейсмического риска и сейсмической опасности, а именно, об оценке вероятного макросейсмического эффекта от возможных сильных землетрясений. Именно небольшая глубина – одна из основных причин тяжелых последствий от таких землетрясений как Спитакского 1988 г. с Mw = 6.9 (глубина – 10 км), Нефтегорского 1995 г. с Mw = 7.6 (глубина – 9 км), Гаити 2010 г. с Mw = 7.0 (глубина – 13 км) или пары землетрясений на границе Турции и Сирии 2023 г. с Mw = 7.8 и Mw = 7.7 (глубины оцениваются как 10 ± 1.8 км) и других катастрофических землетрясений.
С целью повышения точности оценок глубин за последние годы было предложено много разных методик. Наиболее популярными среди них стали – метод главного события (master event) [Klein, 2002], метод, использующий характерные (глубинные) фазы на записях удаленных землетрясений [Engdahl et al., 1998] и записях региональных землетрясений [Ma, 2010], метод двойных разностей [Waldhauser, 2001], метод, использующий спектры поверхностных волн [Tsai, Aki, 1970], привлечение отношения скоростей (Vp/Vs) для локации гипоцентров [Nicholson, Simpson, 1985]. К сожалению, ни один из методов в настоящее время не входит в стандартный алгоритм обработки сейсмических данных, и, чаще всего, применяется только локально (например, [Dorbath et al., 2008] – для Чуйского землетрясения 2003 г. с Mw = 7.3 и его афтершоков, [Кустова, Радзиминович, 2006] – для афтершоков Куморского землетрясения 2003 г. с Mw = 5.6, [Deverchere et al., 1993] – перелокация отдельных очагов Байкальской рифтовой зоны методом главного события и т.п.).
Таким образом, умеренный рост количества сейсмических станций в Южной Сибири, а также применение усовершенствованных методик локации землетрясений, хоть и позволило уточнить глубины очагов землетрясений в отдельных районах, однако точность таких оценок на территории Южной Сибири все еще не велика (один из примеров возможностей современной сети сейсмических станций на территории – [Skorkina, 2023]). Особенно точность оценок глубин в современных каталогах недостаточна для неглубоких или коровых землетрясений, где вариации глубин сопоставимы с погрешностью определения самих глубин, которые обычно составляют 3, 5, 10 км в зависимости от расстояния до ближайшей станции, набора азимутов для каждого отдельного землетрясения и метода локации.
С точки зрения методики определения глубины, как показывает практика, высокая точность определения параметра возможна только в случае плотной трехмерной сети наблюдений (например, в шахтах и на месторождениях полезных ископаемых с плотной сетью скважинных наблюдений или на отдельных вулканах), то есть в случае, когда гипоцентр землетрясения располагается непосредственно под станцией, а эпицентр при этом располагается в плотном окружении станций сейсмической сети, расположенных не только на разных азимутах, но и на разной глубине/высоте [Bondár et al., 2004].
С другой стороны, методы определения глубины существенно зависят от априорной информации о глубинном скоростном строении и границах сейсмогенного слоя. С точки зрения геомеханики разлома такие границы должны локализовать потенциальную область хрупкой деформации от области пластичного течения материала [Scholz, 1998].
В ранних реологических моделях [Sibson, 1977; Kirby, 1980], максимально возможная глубина землетрясения жестко связывалась с хрупким трением скольжения верхней коры и асейсмично деформированной через температурно-зависимые (слабочувствительные к давлению) пластичные процессы, такие как дислокационная ползучесть и диффузная ползучесть, нижней коры [Kohlstedt et al., 1995].
В настоящее время предполагается, что существует достаточно широкая переходная зона между различными режимами в диапазоне глубин 13–18 км, где деформация материала осуществляется полухрупким или полупластичным способом. Эта зона получила название “зона хрупко-пластичного перехода” [Dragoni, 1993; Amitrano, 2003; Gueydan et al., 2003; Cole et al., 2007; Handy et al., 2007; Doglioni et al., 2011; и др.]. Считается, что верхняя часть такой зоны связана с пластичным течением кварца и хрупким течением полевого шпата внутри сейсмического цикла в отсутствии разрушительного землетрясения и косейсмического разрушения минералов, сопровождающего такое землетрясение. Нижняя часть переходной зоны предположительно связана с пластичным течением кварца и хрупким течением полевого шпата и отсутствием косейсмической деформации. Ниже зоны хрупко-пластичного перехода кварц и полевой шпат оба пластичны [Cole et al., 2007].
Также, в последнее время широко признаются и другие факторы, которые существенно влияют на распределение глубин континентальных коровых землетрясений, особенно в первых километрах земной коры. К ним относятся тепловое состояние [Doser, Канамори, 1986], пористость и флюидонасыщенность горных пород [Shebalin, Narteau, 2017], и “зрелость” разломных зон [Marone, Scholz, 1988].
Согласно работе [Лукк, Леонова, 2020], концентрация слабых землетрясений на малых глубинах обусловлена тем, что в силу относительно высокой степени неоднородности и малой прочности хрупкого разрушения материала коры процесс разрушения останавливается чаще, и меньше вероятность развития очага землетрясения в крупное сейсмическое событие, в то время, как на больших глубинах (9–15 км) любое начало разрыва сплошности с большей вероятностью перерастет в более крупное землетрясение, поскольку материал горной породы на этих глубинах становится более однородным и более прочным. Такая же гипотеза обсуждается и в работе [Abercrombie, Mori, 1996], на примере каталога Калифорнии, где показано, что практически все умеренные и сильные землетрясения на глубинах до 6 км сопровождаются форшоками, только около 50% землетрясений – на глубинах около 10 км и практически отсутствуют форшоки на глубинах около 15 км, что авторы также связывают с высокой концентраций неоднородностей на малых глубинах, которые чаще останавливают разрывной процесс, мешая единовременному сбросу накопившихся напряжений.
В связи с этим, в реальных каталогах для случаев, когда глубину невозможно определить с достаточной точностью по сейсмическим записям, параметру присваивают фиксированные значения, связанные с априорной информацией о преобладающих глубинах землетрясений в том или ином регионе (наиболее распространенные значения – 0, 10 и 35 км). И как показывает практика, нередко такой подход в итоге приводит к ошибочным представлениям о рапределении глубин в регионе, а главное, такие значения совершенно не подходят, например, для задач оценки сейсмической опасности, моделирования синтетического каталога и других задач, ориентированных на получение максимально достоверной оценки макросейсмических проявлений и вероятных воздействий на инфраструктуру.
Территория Южной Сибири характеризуется высокой сейсмической активностью [Шебалин и др., 2022], по некоторым оценкам [Писаренко и др., 2022] максимальные возможные магнитуды могут даже несколько превышать M = 8, при этом сейсмичность здесь приурочена к геолого-тектоническим процессам именно в земной коре, а значит, наиболее вероятные значения глубин невелики. Поэтому определение распределения глубин землетрясений для данной территории является значимой как с точки зрения понимания реологических свойств земной коры в данном регионе, так и с практической точки зрения – для оценки сейсмического риска и сейсмической опасности, моделирования синтетического каталога землетрясений.
Важно также отметить, что в задачах оценки сейсмической опасности возможные глубины очагов землетрясений обычно моделируются равномерным распределением в некотором слое, задаваемым экспертами [Пояснительная записка…, 2017]. Здесь мы предлагаем перейти к более объективному подходу, основанному на анализе фактически определенных оценок глубины очага. Очевидно, что индивидуальные оценки глубин могут иметь большую ошибку относительно истинного значения. Но в предположении, что такие ошибки не имеют систематической составляющей, можно утверждать, что эмпирическое распределение глубин вполне отражает истинное распределение глубин. Эмпирическое распределение, помимо фиксированных значений, может иметь значительные выбросы, обусловленные большими кластерами событий. В работе проводится сглаживание эмпирических распределений путем аппроксимации малопараметрическими функциями.
ИСХОДНЫЕ ДАННЫЕ
С целью описания распределения глубин землетрясений Южной Сибири анализировался каталог землетрясений с 1982 по 2022 гг., ограниченных 47–60° с.ш. и 75–110° в.д. (рис. 1). Каталог состоит из 10141 событий, полученных объединением каталогов из ежегодников “Землетрясения в СССР” за 1982–1991 гг. (отцифрованная версия доступна по ссылке http://www.wdcb.ru/sep/seismology/cat_USSR.ru.html), ежегодников “Землетрясения Северной Евразии” (1992–2017 гг.) (http://www.gsras.ru/zse/contents.html) [Землетрясения…, 2022] и “Землетрясения России” (2018–2021 гг.) (http://www.gsras.ru/zr/contents.html) [Землетрясения России…, 2023] и каталога Международного сейсмологического центра ISC (http://www.isc.ac.uk). Дубли в каталоге выявлены и удалены по методике работы [Vorobieva et al., 2022]. Проведена также декластеризация каталога по методике работы [Shebalin et al., 2020].

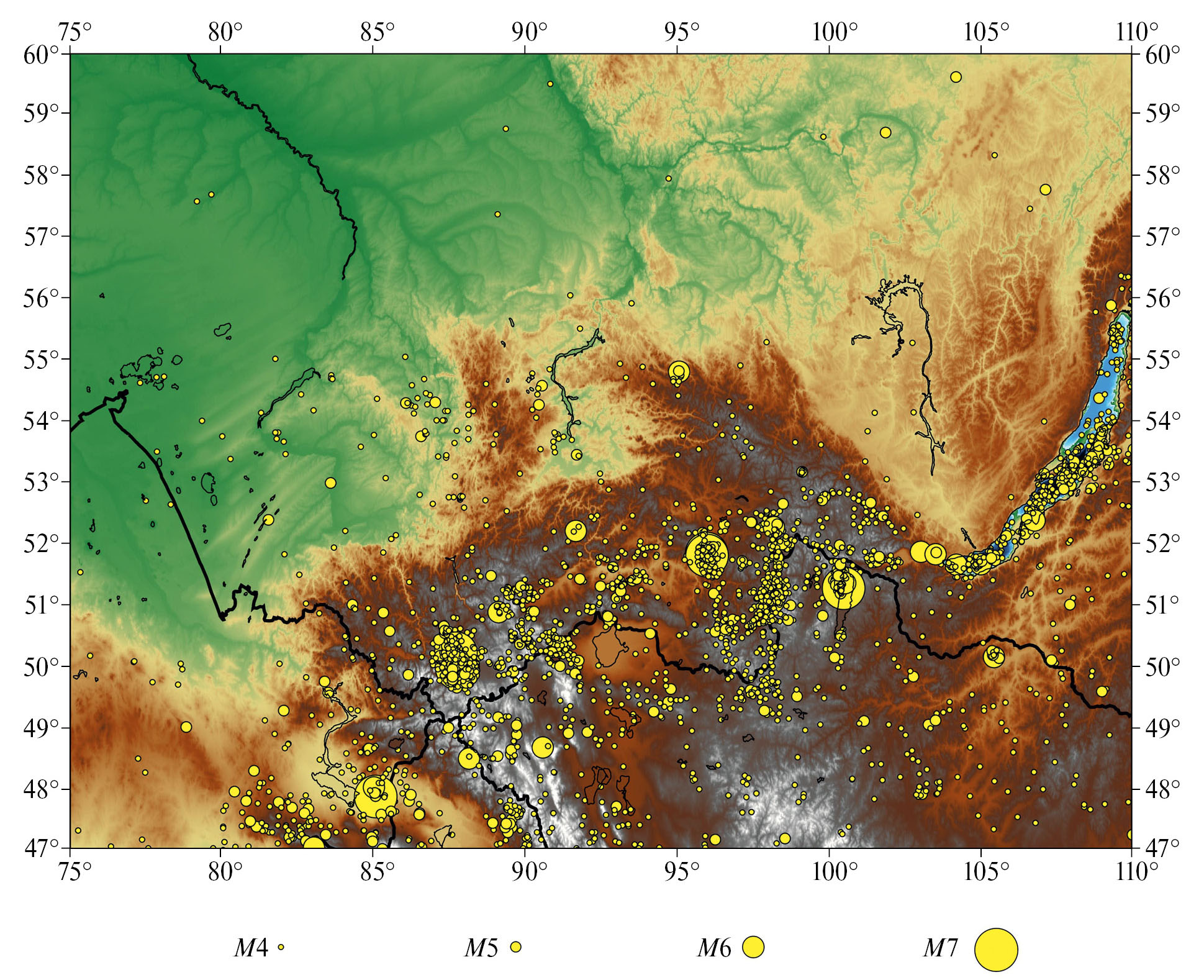

Рис. 1. Карта с эпицентрами землетрясений (основных толчков) Южной Сибири с 1982 по 2022 гг., где радиус круга соответствует магнитуде землетрясения.
Отметим, что основные каталоги (“Землетрясения Северной Евразии”), имеющиеся для данной территории, получены разными филиалами Единой Геофизической службы РАН (ФИЦ ЕГС РАН), а именно Алтае-Саянским (53 станции) и Байкальским (21 станция) филиалами [Виноградов, 2023]. В Алтае-Саянском филиале обработка осуществляется в программе SeisComp [Weber et al., 2007] (гипоцентральные решения рассчитываются в рамках двухслойной региональной модели с заданной средней глубиной очагов в 15 км). В Байкальском филиале локализация гипоцентров проводится по программе “Регион”, основанной на работах С.И. Голенецкого [Голенецкий, 1990]. В расчетах используются следующие параметры: мощность земной коры 40 км, начальная глубина гипоцентров 10 км, скорости прямых продольных и поперечных волн 6.15 и 3.58 км/с соответственно [Radziminovich, 2022]. Кроме этого, в Байкальском филиале для релокации гипоцентров для некоторых землетрясений привлекаются дополнительные программы – HYPOINVERSE [Klein, 2002], HYPOELLIPSE [Lahr, 1999], HYPOCENTER [Lienert, 1994].
Несмотря на то, что задача определения глубины по сейсмическим данным сводится к минимизации суммы взвешенных квадратов невязок между наблюденными и теоретическими временами прихода волн, использование разных программных пакетов приводит к тому, что методика реализуется по-разному (например, используются разные типы волн, весовые коэффициенты, методы интерполяции и т.п.), а также, конечно, отличаются годографы (скоростные модели), по которым рассчитываются теоретические времена пробега сейсмических волн. Поэтому оценки глубин в исследуемом районе не однородны по методике (например, неоднородность оценок глубин для Байкальского рифта подробно рассмотрена в работе [Радзиминович, 2010]).

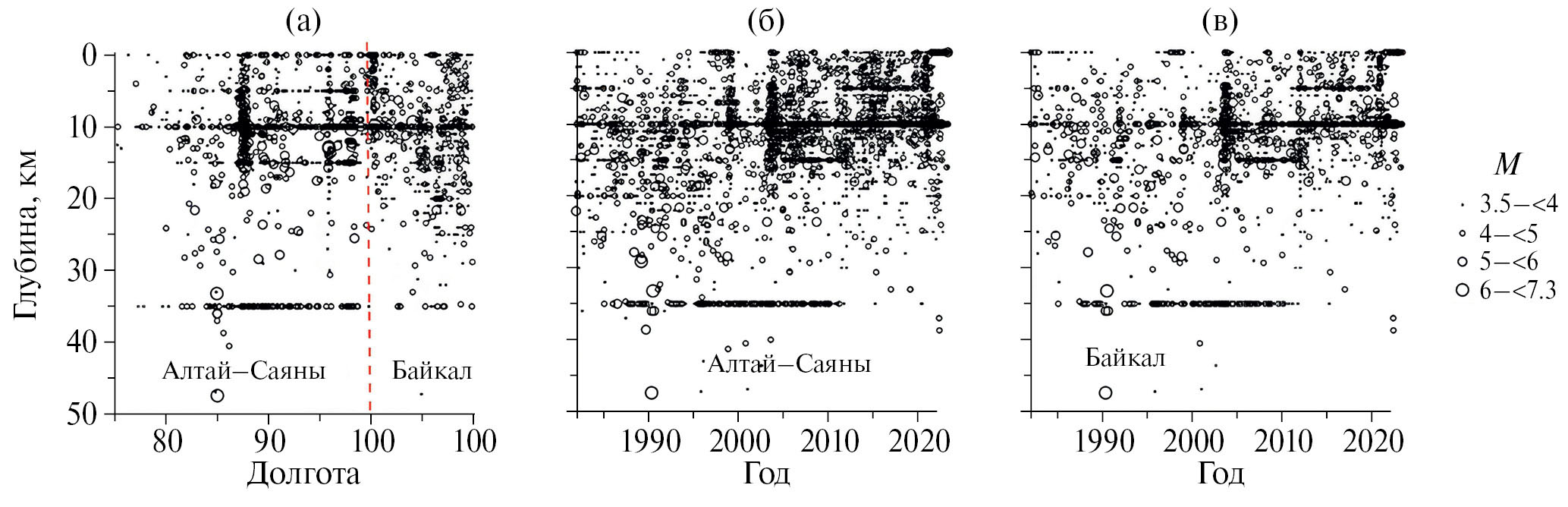

Рис. 2. Распределение глубин землетрясений Южной Сибири по долготе (а) и по годам (б), (в).
В настоящей работе для анализа распределения глубин не рассматривались события с отсутствующим значением глубины или фиксированным (табл. 1, табл. 2). Фиксированные значения были определены по распределению глубин по широте, долготе и по годам (рис. 2). Стандартные оценки глубин равны: 5, 10, 15, 35 и 9, 11 км для западной части региона (рис. 2б) и 10 и 35 км для восточной части (рис. 2в). При этом большее количество оценок зафиксированы именно на 10 км (18%1 – на западе и 22% – на востоке), значительно меньшее количество – на 35 км (5% – на западе и 1% – на востоке). Доли оценок 5, 9, 11 и 15 км составляют 4, 2, 5, 8% соответственно. Отметим, что определения глубин неравномерны по времени в западной части региона (см. рис. 2б). Поэтому мы проводим анализ распределения глубин как для всего региона, так и отдельно для его западной (до 100° в.д.) и восточной частей.
Таблица 1. Количество подходящих оценок глубин в разных магнитудных группах для западного региона (Алтай–Саяны)
Магнитудный диапазон | Количество событий в каталоге | Количество событий с глубиной | Процент “потери”, % |
3.5–4 | 1911 995* | 238 149 | 88 85 |
4–5 | 869 417 | 205 132 | 76 68 |
5–6 | 60 35 | 49 31 | 18 11 |
6–7.2 | 8 4 | 8 4 | 0 0 |
Всего | 2848 1451 | 500 316 | 82 78 |
Примечание: * – значения первой строки соответствуют количеству землетрясений для каталога с афтершоками, значения второй строки соответствуют количеству землетрясений для варианта без афтершоков.
Таблица 2. Количество подходящих оценок глубин в разных магнитудных группах для восточного региона (Байкальская рифтовая зона)
Магнитудный диапазон | Количество событий в каталоге | Количество событий с глубиной (нефиксированной) | Процент “потери”, % |
3.5–4 | 589 395* | 301 251 | 49 36 |
4–5 | 268 176 | 170 125 | 37 29 |
5–6 | 19 15 | 17 13 | 11 13 |
6–6.8 | 2 2 | 2 2 | 0 0 |
Всего | 878 588 | 490 391 | 44 34 |
Примечание: * – значения первой строки соответствуют количеству землетрясений для каталога с афтершоками, значения второй строки соответствуют количеству землетрясений для варианта без афтершоков.
Таблица 3. Количество подходящих оценок глубин в разных магнитудных группах в каталоге ANSS
Магнитудный диапазон | Количество событий в каталоге | Количество событий с глубиной (нефиксированной) | Процент “потери”, % |
4.5–5 | 227 79* | 54 17 | 76 78 |
5–6 | 60 23 | 19 8 | 68 65 |
6–7.3 | 8 2 | 2 0 | 75 100 |
Всего | 295 104 | 75 25 | 75 76 |
Примечание: * – значения первой строки соответствуют количеству землетрясений для западного региона (Алтай–Саяны), значения второй строки соответствуют количеству землетрясений для восточного региона (Байкальская рифтовая зона).
Таблица 4. Количество подходящих оценок глубин в разных магнитудных группах в каталоге ISC
Магнитудный диапазон | Количество событий в каталоге | Количество событий с глубиной (нефиксированной) | Процент “потери”, % |
4–4.5 | 372 132* | 97 73 | 74 45 |
4.5–5 | 149 58 | 79 48 | 47 17 |
5–7.3 | 63 21 | 57 19 | 10 10 |
Всего | 584 211 | 233 140 | 60 34 |
Примечание: * – значения первой строки соответствуют количеству землетрясений для западного региона (Алтай–Саяны), значения второй строки соответствуют количеству землетрясений для восточного региона (Байкальская рифтовая зона).
В связи с большим количеством артефактов в региональных каталогах, были также проанализированы каталоги ANSS (USGS), с 1982 по 2022 гг., ограниченных 47–60° с.ш. и 75–110° в.д., с представительной магнитудой 4.5 для района исследования (399 землетрясений, табл. 3) и ISC с представительной магнитудой 4 (795 землетрясений, табл. 4). Например, преимуществом каталога ANSS является наличие подробного комментария к оценке глубины в каталоге, определенной с помощью глубинных фаз (“constrained by depth phases”), определенной при локации землетрясения (“from location”), определенной при моделировании P-волн (“from modeling of broad-band p waveforms”), в том числе с указанием расстояния до ближайшей станции. Однако поскольку количество надежных определений глубин крайне недостаточно в обоих рассмотренных каталогах, в дальнейшем анализе они не участвуют.
ЭМПИРИЧЕСКИЕ РАСПРЕДЕЛЕНИЯ ГЛУБИН И ВЫБОР ОПТИМАЛЬНОЙ АППРОКСИМАЦИИ
Как обсуждалось выше, существует ряд задач, когда распределение наблюдаемых глубин необходимо описать функцией, например, чтобы независимо переносить наблюденный параметр на другой период времени – ретроспективно или с целью оценки вероятности проявлений параметра в будущих интервалах времени. С этой целью были рассмотрены распределения глубин основных толчков и полного каталога (включая афтершоки) в дифференциальном и интегральном виде (рис. 3, рис. 4).

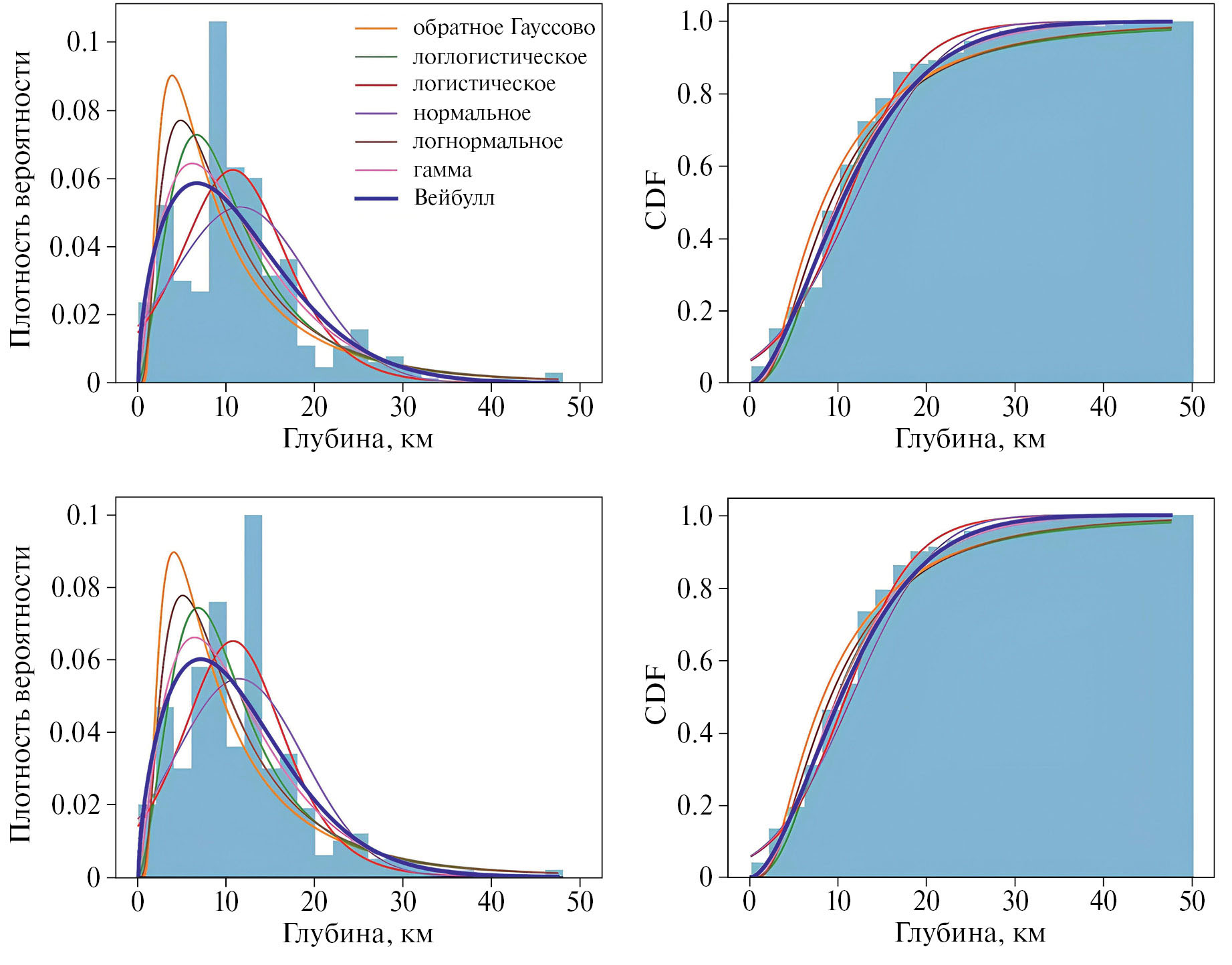

Рис. 3. Распределение глубин очагов землетрясений Алтай–Саяны и варианты аппроксимации. Слева – дифференциальные распределения, справа – интегральные распределения и рассмотренные варианты аппроксимации. Снизу – по полному каталогу землетрясений, сверху – по каталогу основных толчков (афтершоки удалены). Варианты аппроксимации – усеченные распределения: обратное распределение Гаусса, логлогистическое распределение, логистическое распределение, нормальное распределение, логнормальное распределение, гамма-распределение, распределение Вейбулла.

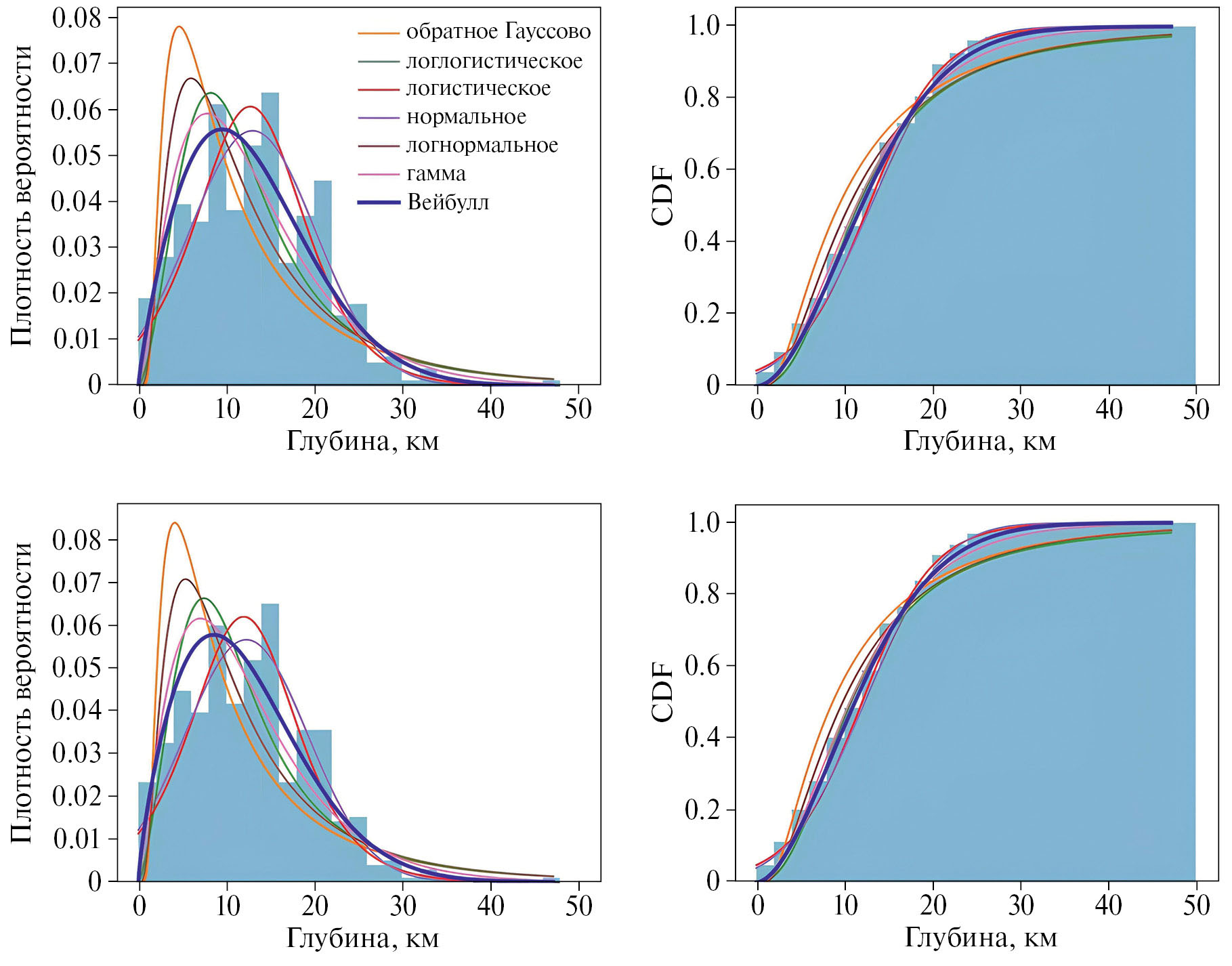

Рис. 4. Распределение глубин очагов землетрясений Байкальского рифта и варианты аппроксимации. Слева – дифференциальные распределения, справа – интегральные распределения и рассмотренные варианты аппроксимации. Снизу – по полному каталогу землетрясений, сверху – по каталогу основных толчков (афтершоки удалены). Варианты аппроксимации – усеченные распределения: обратное распределение Гаусса, логлогистическое распределение, логистическое распределение, нормальное распределение, логнормальное распределение, гамма-распределение, распределение Вейбулла.
В каждом случае рассматривались несколько вариантов аппроксимации, а именно: обратное распределение Гаусса, логлогистическое распределение, логистическое распределение, нормальное распределение, логнормальное распределение, гамма-распределение, распределение Вейбулла. Оценки проведены методом максимального правдоподобия для распределений, усеченных в значении 0.5 км. Выбор значения для усечения распределения обусловлен тем, что значения глубины 0 исключены из рассмотрения.
Полученные оценки параметров рассматриваемых распределений представлены в табл. 5, табл. 6 – независимо для западного (Алтай–Саяны) и восточного (Байкальский рифт) районов.
Таблица 5. Варианты аппроксимации наблюденного распределения глубин землетрясений западного региона (Алтай–Саяны)
Распределение | Параметры функции | Мода (км) | Логарифмическая функция правдоподобия |
Обратное Гауссово | μ = 13.76, λ = 11.38 μ = 12.88, λ = 11.54* | 4.02 3.82 | –1701.07 –1083.39 |
Логлогистическое | μ = 2.27, σ = 2.42 μ = 2.27, σ = 2.34 | 6.76 6.57 | –1661.72 –1060.53 |
Логистическое | μ = 10.71, σ = 3.84 μ = 10.71, σ = 4.00 | 10.71 10.71 | –1678.47 –1076.55 |
Нормальное | μ = 11.38, σ = 7.29 μ = 11.54, σ = 7.72 | 11.39 11.53 | –1702.53 –1094.32 |
Логнормальное | μ = 2.20, σ = 0.76 μ = 2.19, σ = 0.79 | 5.01 4.79 | –1672.99 –1066.89 |
Гамма-распределение | a = 2.27, b = 5.02 a = 2.12, b = 5.44 | 6.37 6.10 | –1638.92 –1046.62 |
Вейбулл | a = 12.72, b = 1.62 a = 12.84, b = 1.55 | 7.04 6.61 | –1637.87 –1046.68 |
Примечание: * – значения первой строки соответствуют количеству землетрясений для каталога с афтершоками, значения второй строки соответствуют количеству землетрясений для варианта без афтершоков.
Таблица 6. Варианты аппроксимации наблюденного распределения глубин землетрясений восточного региона (Байкальский рифт)
Распределение | Параметры функции | Мода (км) | Логарифмическая функция правдоподобия |
Обратное Гауссово | μ = 14.02, λ = 12.28 μ = 15.94, λ = 12.99* | 4.14 4.64 | –1724.57 –1392.89 |
Логлогистическое | μ = 2.38, σ = 2.40 μ = 2.45, σ = 2.51 | 7.45 8.25 | –1674.48 –1348.37 |
Логистическое | μ = 11.99, σ = 4.02 μ = 12.73, σ = 4.11 | 11.99 12.73 | –1653.38 –1327.77 |
Нормальное | μ = 12.28, σ = 7.02 μ = 12.99, σ = 7.17 | 12.28 12.99 | –1650.01 –1325.05 |
Логнормальное | μ = 2.28, σ = 0.78 μ = 2.35, σ = 0.75 | 5.36 5.99 | –1688.24 –1361.98 |
Гамма-распределение | a = 2.35, b = 5.23 a = 2.51, b = 5.18 | 7.06 7.81 | –1637.80 –1320.51 |
Вейбулл | a = 13.75, b = 1.77 a = 14.58, b = 1.84 | 8.59 9.52 | –1623.22 –1307.56 |
Примечание: * – значения первой строки соответствуют количеству землетрясений для каталога с афтершоками, значения второй строки соответствуют количеству землетрясений для варианта без афтершоков.
Наилучшую сходимость результатов показало распределение Вейбулла (табл. 5, табл. 6). В рассматриваемых случаях максимумы распределений приходятся на глубины в 7–9 км. Интересно, что согласно работе [Weibull, 1951] распределение Вейбулла изначально предлагалось применять к задачам подобного рода, а именно, задачам определения статической и динамической прочности, нарушения электроизоляции, и т.п., которые предлагается решить по принципу нахождения “слабого звена” в цепи.
Следует отметить, что ни одна из рассмотренных аппроксимаций формально не является однородной с фактическим распределением: во всех случаях гипотеза об однородности отвергается по критерию Колмогорова–Смирнова на уровне значимости менее 0.05. Это связано с определенной неоднородностью данных – мы исключили из рассмотрения фиксированные значения глубины.
Для проверки устойчивости получаемых оценок мы провели дополнительный тест.
Рис. 5. Гистограммы глубин очагов землетрясений Южной Сибири и рассмотренные варианты аппроксимации. Использован полный каталог землетрясений без исключения афтершоков. Варианты аппроксимации – как на рис. 3 и рис. 4. Слева – фиксированные значения глубины исключены, справа – без исключения фиксированных значений.
Таблица 7. Результаты аппроксимации наблюденного распределения глубин землетрясений Южной Сибири распределением Вейбулла
Вариант | Параметры распределения Вейбулла | Мода (км) | |
a | b | ||
Полный каталог, фиксированные значения исключены | 13.23 | 1.69 | 7.77 |
Каталог без афтершоков, фиксированные значения исключены | 13.81 | 1.69 | 8.13 |
Полный каталог, фиксированные значения не исключены | 14.12 | 1.77 | 8.84 |
Каталог без афтершоков, фиксированные значения не исключены | 15.45 | 1.62 | 8.52 |
На рис. 5 представлены гистограммы глубин и аппроксимация для объединения двух регионов (афтершоки не исключались) в двух вариантах – с исключением фиксированных значений и без их исключения. В первом варианте распределение Вейбулла, как и в случае отдельных регионов, оказалось предпочтительным. Во втором варианте лучшими и близкими по значению функции правдоподобия оказались логлогистическое, гамма-распределение и распределение Вейбулла. При этом параметры распределения Вейбулла во втором варианте изменились незначительно по сравнению с первым. В табл. 7 приведены оценки параметров распределения Вейбулла для двух вариантов использования фиксированных значений и вариантов каталога: полного и с исключенными афтершоками. Как видно из таблицы, параметры распределения Вейбулла в четырех вариантах различаются несущественно, что говорит о высокой устойчивости полученных оценок.
ОБСУЖДЕНИЕ
Как было упомянуто ранее, в настоящее время не существует единой точки зрения о наиболее вероятных глубинах для землетрясений Южной Сибири (где разные методы оценки глубины дают большие невязки в связи с недостаточно плотной сетью сейсмических станций в регионе).
Вариации экстремумов распределения глубин землетрясений иногда интерпретируется в соответствии с разным составом – горными породами, преимущественно слагающими слои [Albaric et al., 2014; Déverchère et al., 2001]. Например, разрезы, где в составе чаще встречается кварц (то есть, более слабый в терминах прочности материал), склонны иметь пики распределения на меньших глубинах (10–15 км), чем разрезы с преимущественным наличием диабазов (20–35 км в зависимости от наличия флюидов).
В работе [Лукк, Леонова, 2020] изучены распределения коровых землетрясений для семи различных в геотектоническом отношении районов мира (Южной Калифорнии, Турции, Фенноскандии, Гармского полигона, Ирана, Кавказа и Греции). Так, для Южной Калифорнии были получены четко выраженные экстремумы на глубинах 5 и 8–10 км (в образовании экстремумов участвуют землетрясения с разными магнитудами). Два экстремума также выделены для Гармского полигона (5 и 10 км). При этом для более сильных землетрясений (с М ≥ 3) экстремум на глубине 10 км несколько преобладает над первым экстремумом. Авторы показали, что слабые землетрясения приурочены к двум горизонтам в континентальной коре на глубинах 5 и 10 км (±2–3 км) и предполагают, что концентрация слабых землетрясений вблизи глубины 5 км обусловлена тем, что в силу относительно высокой неоднородности и малой прочности хрупкого разрушения материала коры разрывообразование останавливается раньше, чем оно разовьется в крупное землетрясение, в то время, как на больших глубинах (9–15 км) любое начало разрыва с большей вероятностью перерастет в более крупное событие, поскольку материал горной породы на этих глубинах становится более однородным и более прочным.
Однако согласно работе [Радзиминович, 2010] результаты переопределения глубин гипоцентров с применением дополнительных методов и программ свидетельствуют о том, что наибольшая сейсмическая активность в Байкальском регионе характерна для диапазона глубин 10–25 км. При этом в работе также отмечается, что согласно работе [Голенецкий, 1990], большинство очагов располагается в верхнем слое земной коры (до 15 км).
В другом исследовании [Déverchère et al., 2001], также территориально приуроченному к Байкальской рифтовой зоне, по результатам релокации 632 землетрясений (1971–1997 гг.): 7–15% событий имеет глубину в диапазоне 0–10 км; 50% – 15–25 км; 9–15% – 25–30 км; 7–13 % – 30–40 км, и совсем немного – ниже границы Мохо. В работе также сделано предположение о литологическом составе на соответствующих глубинах.
В работе для западного региона ([Dorbath et al., 2008] – для Чуйского землетрясения 2003 г. с Mw = 7.3 и его афтершоков) пересчет глубин, полученных при выполнении томографии (то есть, при параллельном уточнении скоростной модели и глубин землетрясений) показал, что преобладающие глубины также располагаются в верхних 10–15 км, однако, средние глубины для зоны Алтай–Саян меньше, чем для Байкальского рифта, в том числе богаче макросейсмические проявления землетрясений, связанные с выходом разломов на поверхность.
Аппроксимации распределения глубин, предложенные в этой работе, с одной стороны, согласуются с имеющимися представлениями о преобладающих глубинах в регионе, прогнозируя наиболее вероятное значение около 8 км. С другой стороны, примененная методика позволила выделить региональные особенности (для западного региона наиболее вероятное значение глубины – 7 км, для восточного – 9 км), при этом оба значения расходятся с наиболее распространенным фиксированным значением в 10 км.
В задачах оценки сейсмической опасности и риска от глубины землетрясений существенно зависит ожидаемый эффект воздействия, поэтому моделирование распределения глубины очагов в таких задачах является важной составляющей. До сих пор основным подходом для этого являлись экспертные оценки: распределение глубин считается равномерным в некотором слое с заданными верхней и нижней границами (см., например, работу [Пояснительная записка…, 2016]). Поскольку выбор границ зависит от мнения конкретных экспертов, оценки, основанные на расчетах, обладают очевидным преимуществом. В предложенном здесь подходе распределение глубин также задается двумя параметрами (в данном случае, определяющими распределение Вейбулла), но их значения определены методом максимального правдоподобия. Важным свойством этих оценок является их устойчивость – оценки параметров мало меняются в зависимости от того, включать или исключать фиксированные значения глубин.
С практической точки зрения, например, при генерации синтетического каталога, все рассматриваемые распределения не состоятельны без введения дополнительного ограничения, связанного с высокой вероятностью реализации сильного землетрясения на небольшой глубине. Так, значительное количество очагов землетрясений располагаются в области верхних 15 км, а максимальные возможные магнитуды в регионе превышают M = 7 [Писаренко и др., 2022], что по работе [Wells, Coppersmith, 1994] соответствует ширине очага вглубь 15 км. Таким образом, чтобы избежать ситуации, при которой очаг моделируемого землетрясения будет большей частью выходить на поверхность (что, в принципе, невозможно), предлагается для всех землетрясений ограничивать глубину гипоцентра половиной ширины очага (downdip rupture width): Δh = 10–1.01 + 0.32M/2.
ВЫВОДЫ
В работе показано, что в двух сейсмически активных регионах Южной Сибири – Алтае-Саянском и Байкальском – распределение глубины очагов землетрясений может быть аппроксимировано функцией с двумя параметрами – распределением Вейбулла. Это распределение, как оказалось, в обоих регионах и в их объединении лучше соответствует распределению фактически определенных значений глубины очага по сравнению с другими рассмотренными двухпараметрическими функциями.
Установлено, что максимум распределения аппроксимирующей функции для коровых землетрясений Южной Сибири находится на глубине 8 км (7 км для зоны Алтай–Саяны и 9 км для Байкальского рифта).
Распределение Вейбулла может использоваться для задания глубин событий в модели сейсмического режима в целях оценки сейсмической опасности и риска, например, для генерации синтетического каталога землетрясений. В этом случае целесообразно ограничивать глубину очага сверху оценкой половины ширины очага землетрясения соответствующей магнитуды.
ФИНАНСИРОВАНИЕ РАБОТЫ
Работа выполнена в рамках гранта Российского научного фонда № 20-17-00180п “Развитие сценарного подхода в задачах оценки сейсмической опасности и риска”.
1 Доля фиксированных глубин определена от общего количества землетрясений в каталоге, в том числе включающих эпицентры без глубины.
