Акитканское землетрясение 27.12.2023 г. (mb = 5.4) в зоне краевого шва Сибирской платформы (Северное Прибайкалье)

Обложка

Цитировать

Полный текст

Аннотация

В статье рассмотрено землетрясение 27.12.2023 г. (mb = 5.4), произошедшее на окраине Сибирской платформы, на северо-западных склонах хребта Акиткан. Эпицентр землетрясения пространственно приурочен к структурному шву, разграничивающему Сибирскую платформу и Байкальскую складчатую область и представляющему собой глубинный разлом с надвиговой кинематикой смещений. Сейсмическое событие практически не сопровождалось афтершоками; максимальная интенсивность сотрясений составила IV балла (MSK-64) и наблюдалась на расстоянии до 180 км. Акитканское землетрясение 27.12.2023 г. локализовано в ранее асейсмичном районе, далеко за пределами высокоактивных областей Байкальского рифта, что позволяет по-новому посмотреть на сейсмическую активность ограничивающих Сибирскую платформу разломных структур. Механизм очага, определенный по данным о знаках первых вступлений P-волн на региональных станциях, демонстрирует сбросовые смещения в наклонных плоскостях разрывов субмеридионального простирания, согласующегося с ориентацией структурного шва. Данный факт не противоречит сейсмогеологическим данным, свидетельствующим о том, что на отдельных участках зон глубинных разломов с надвиговой кинематикой смещений может наблюдаться инверсия тектонических движений. Акитканское землетрясение 27.12.2023 г. подтверждает современную сейсмическую активность Акитканской зоны ВОЗ, а также принципиальную возможность генерации довольно сильных сейсмических событий структурами окраины Сибирской платформы.

Полный текст

ВВЕДЕНИЕ

Исследования сейсмичности как в глобальном, так и в региональном масштабе, сконцентрированы, главным образом, на высокоактивных районах, в частности, на межплитных границах. Сильные землетрясения в таких районах происходят довольно часто, нередко сопровождаются катастрофическими последствиями, и, соответственно, вызывают наибольший интерес сейсмологов. Напротив, в пределах тектонически стабильных древних платформ, включая их окраины, сильные или умеренные землетрясения происходят намного реже [Liu, Stein, 2016]. Вместе с тем внутриплитные сейсмические события могут достигать довольно высоких значений магнитуды. В частности, в Центральной Австралии на протяжении второй половины XX – начала XXI столетий зарегистрирован ряд землетрясений с Mw = 5.0–6.6 [Jackson, McKenzie, 2022]. Сильные события с M ≥ 7.0 известны во внутренних районах Северо-Американской плиты [Hough et al., 2000; Liu, Stein, 2016]. Кроме того, значительный интерес вызывают сейсмотектоническая позиция и периоды повторяемости внутриплитных землетрясений различных регионов Земли [Liu, Stein, 2016], а также возможные причины их возникновения [Agrawal et al., 2024]. В некоторых случаях параметры исторических землетрясений, произошедших в пределах платформ, подвергались переоценке, что, в свою очередь, влекло за собой пересмотр взглядов на сейсмическую опасность территории [Hough et al., 2000].

Сибирская платформа, граничащая с высокоактивными в сейсмическом отношении областями Байкальской рифтовой зоны, в данном контексте исследована слабо. Это связано, прежде всего, с отсутствием во внутренних районах платформы сейсмических станций, которые, в основном, сосредоточены непосредственно в зоне рифта [Голенецкий, 2001б; Гилёва, Хритова, 2023]. Более того, длительное время превалировала точка зрения, согласно которой эта древняя тектоническая структура считалась практически асейсмичной [Геология…, 1985б]. Ситуация изменилась после землетрясения 26.02.1996 г. (mb = 4.2), произошедшего вблизи Братского водохранилища на значительном удалении от активизированной окраины [Голенецкий, 1998]. После этого события исследования сейсмичности Сибирской платформы приобрели целенаправленный характер [Голенецкий, 1999; 2001; Семинский, Радзиминович, 2007; Радзиминович, Щетников, 2008; Чипизубов, 2009]. Впоследствии в пределах платформы произошло еще несколько заметных сейсмических событий, среди которых наибольший интерес представляют землетрясения 15.12.2005 г. (mb = 4.3), 11.11.2007 г. (Mw = 4.1) [Радзиминович и др., 2013] и особенно Богучанское землетрясение 17.01.2014 г. (Mw = 4.3) [Seredkina et al., 2015] (рис. 1). Несмотря на то, что интенсивность сотрясений при этих событиях не вышла за пределы, предусмотренные картой общего сейсмического районирования, стала очевидной необходимость учитывать возможные локальные очаги при оценках сейсмической опасности.

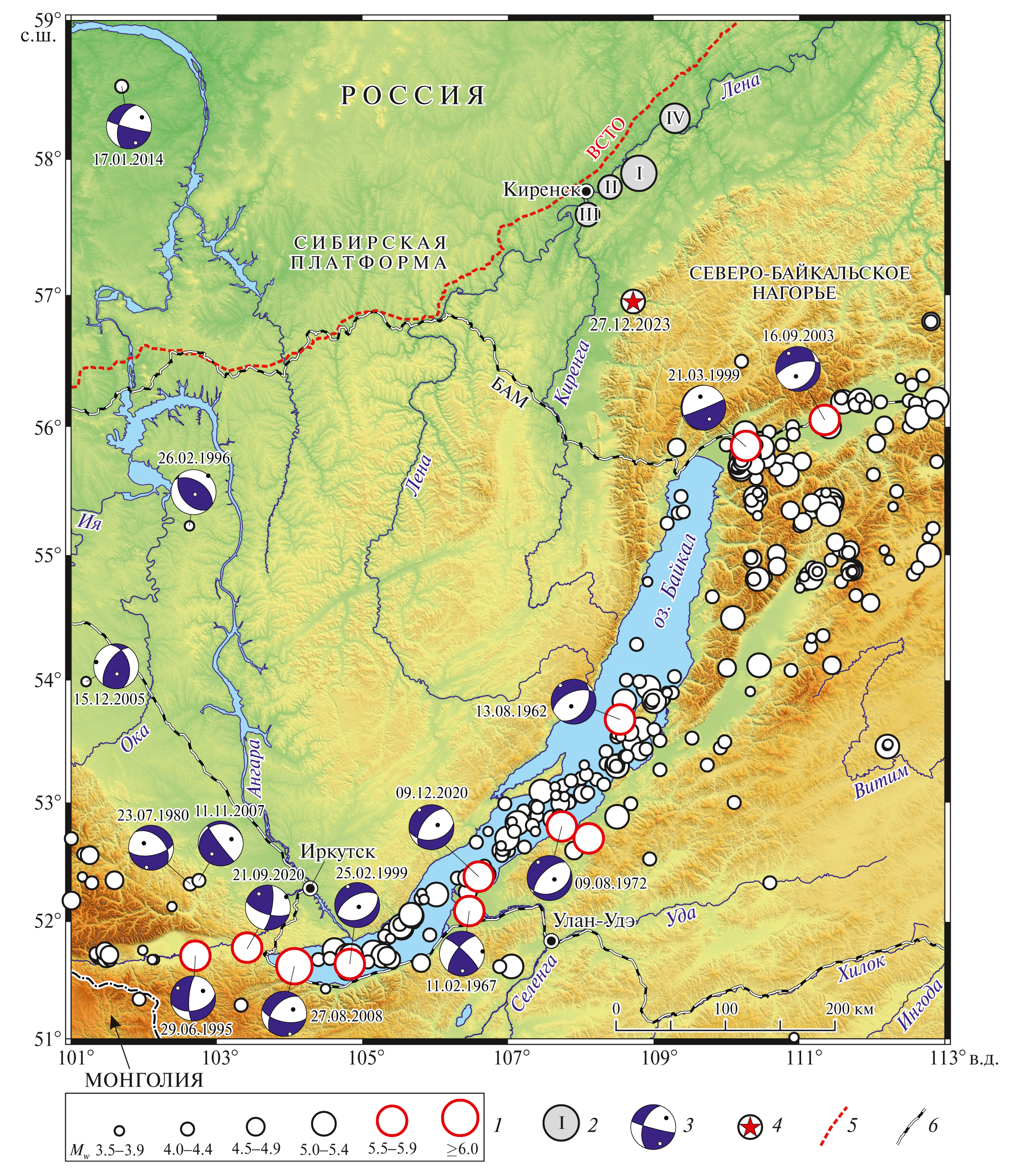

Рис. 1. Сейсмичность южной части Сибирской платформы и сопредельных территорий Байкальской рифтовой зоны: 1 – эпицентры землетрясений с Mw ≥ 3.5 за период инструментальных наблюдений (1960–2023 гг.). В случае отсутствия прямых определений моментные магнитуды Mw рассчитаны из энергетического класса КР с использованием соотношения из работы [Середкина, Гилева, 2016]; 2 – эпицентры исторических землетрясений: I – 05.1827 г. (M = 6.5), II – 11.04.1840 г. (M = 5.0), III – 12.09.1856 г. (M = 5.0) [Новый каталог…, 1977], IV – 24.01.1884 г. (M = 5.5) [Радзиминович, Щетников, 2008]; 3 – стереограммы фокальных механизмов наиболее сильных землетрясений (Mw ≥ 5.5) в проекции нижней полусферы; 4 – эпицентр Акитканского землетрясения 27.12.2023 г.; 5 – трасса трубопровода “Восточная Сибирь–Тихий океан” (ВСТО); 6 – железнодорожные магистрали.



Новое относительно сильное землетрясение на окраине Сибирской платформы (на западном борту хребта Акиткан) произошло 27.12.2023 г. (mb = 5.4). По местоположению эпицентра оно было названо Акитканским. Это событие привлекло пристальное внимание по нескольким причинам. Во-первых, его эпицентр расположен в районе, где за период инструментальных наблюдений (с 1960 г.) события подобного уровня не регистрировались. Во-вторых, анализ макросейсмических проявлений позволяет в новом свете взглянуть на параметры исторических землетрясений, эпицентры которых локализованы в окрестности г. Киренска [Новый каталог…, 1977; Голенецкий, 2001б]. В-третьих, рассматриваемое землетрясение заставляет по-иному посмотреть на сейсмическую активность ограничивающих платформу разломных структур, а также на оценку сейсмической опасности рассматриваемого района. Первые результаты исследования данного землетрясения изложены в настоящей статье.

ПАРАМЕТРЫ ЗЕМЛЕТРЯСЕНИЯ ПО ИНСТРУМЕНТАЛЬНЫМ ДАННЫМ

Локализация эпицентра Акитканского землетрясения 27.12.2023 г. была выполнена по данным 35 региональных сейсмических станций (рис. 2), большая часть которых относится к Байкальскому и Бурятскому филиалам ФИЦ ЕГС РАН (29 станций). Кроме того, были привлечены данные Якутского (3 станции) и Алтае-Саянского (1 станция) филиалов ФИЦ ЕГС РАН, а также записи двух станций Монголии. Диапазон эпицентральных расстояний (Δ) составил от 145 км (Нижнеангарск, NIZB) до 950 км (Тоджа, TDJR).

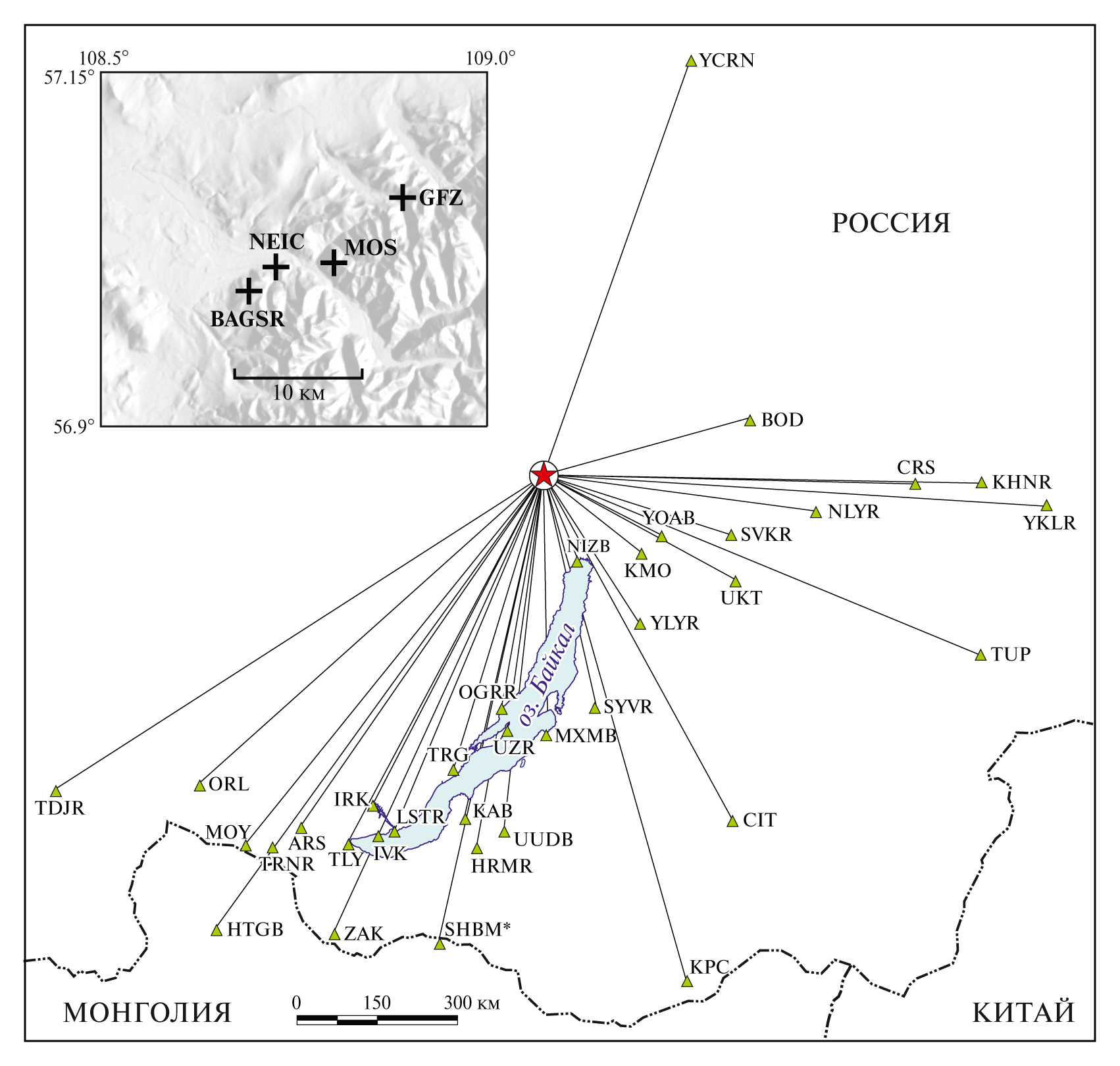

Рис. 2. Положение эпицентра Акитканского землетрясения 27.12.2023 г. (кружок со звездочкой) относительно региональных сейсмических станций, данные которых использовались при обработке материалов наблюдений; * – код не является международным (станция SHBM). На врезке показано положение эпицентра согласно определениям различных агентств (табл. 1).



Сейсмостанции зоны Прибайкалья и Забайкалья по отношению к эпицентру исследуемого землетрясения расположены односторонне, что неблагоприятно для локализации. Участие в обработке данных станций соседних зон (TDJR и YCRN) позволило несколько сократить азимутальную брешь в северо-западных азимутах до 132°. Поскольку ближайшая станция (NIZB) расположена на расстоянии 145 км, которое значительно превышает предполагаемое значение глубины очага, то определение последнего параметра с достаточной точностью не представляется возможным (табл. 1). Другие агентства, указанные в табл. 1, также привели приблизительные оценки глубин гипоцентра. В MOS и GFZ ошибки определения этого параметра отсутствуют; в NEIC значение глубины определено с небольшой погрешностью, однако неясно, как именно была достигнута подобная точность, при том, что ближайшая используемая станция располагалась на расстоянии 368 км. Отметим, что землетрясение не сопровождалось активизацией слабой сейсмичности, зарегистрированы только два слабых (КР < 8.0) афтершока за первые полсуток.



Таблица 1. Основные параметры Акитканского землетрясения 27.12.2023 г. согласно различным сейсмологическим агентствам

Агентство

T0, чч:мм:сс

Гипоцентр

КР/M

φ°, с.ш.

ë°, в.д.

h, км

BAGSR

05:09:18.2 (± 0.3)

56.99 (± 0.01)

108.68 (± 0.02)

8 (± 16)

КР 13.6 (± 0.1)

MOS

05:09:19.60

57.01

108.79

10

mb 5.4

NEIC

05:09:19.806

57.005

108.721

10 (± 0.9)

mb 5.3

GFZ

05:09:19.91

57.06

108.88

7

mb 5.2

Примечания: BAGSR – Байкальский филиал ФИЦ ЕГС РАН (Иркутск, Россия, https://seis-bykl.ru/); MOS – ФИЦ ЕГС РАН (Обнинск, Россия, http://www.ceme.gsras.ru); NEIC – National Earthquake Information Center (США, https://earthquake.usgs.gov); GFZ – Helmholtz Centre Potsdam (Германия, https://geofon.gfz-potsdam.de). КР – энергетический класс по номограмме Т.Г. Раутиан [Rautian et al., 2007]. Основные параметры землетрясения по данным различных агентств приведены по состоянию на 29.02.2024 г.



Основные параметры Акитканского землетрясения, согласно определениям международных сейсмологических агентств (по состоянию на январь 2024 г.), приведены в табл. 1. В Байкальском филиале ФИЦ ЕГС РАН (BAGSR) к настоящему времени выполнена детальная обработка с использованием наибольшего числа региональных сейсмических станций с Δ < 1000 км. Ошибки локализации эпицентров, полученные в агентстве BAGSR, не превышают 2 км. Для NEIC погрешность координат эпицентра чуть выше – 6.4 км. В целом, все имеющиеся решения неплохо согласуются между собой: максимальный разброс в положении эпицентра составляет 14 км (рис. 2).

МЕХАНИЗМ ОЧАГА

Решение механизма очага Акитканского землетрясения 27.12.2023 г. (mb = 5.4) было получено по знакам первых вступлений P-волн на сейсмограммах 30 сейсмических станций региональных сетей Байкальского, Бурятского, Алтае-Саянского и Якутского филиалов ФИЦ ЕГС РАН, а также Монголии (рис. 3а). Диапазон эпицентральных расстояний варьировался от 145 до 1299 км. Расчет очаговых параметров в приближении двойной пары сил (double-couple) осуществлялся с использованием программного обеспечения, разработанного А.В. Ландером [Ландер, 2018]. В вычислениях использовалось 33 знака вступлений продольных преломленных (Pn) и прямых (Pg) сейсмических волн. Уровень доверия четкости вступлений для 25 знаков был принят равным 0.99 (индекс i), для остальных – 0.8 (индекс e) (рис. 3в), при возможных пределах от 0.5 до 1.0. Для расчета углов выхода сейсмических лучей использовалась однородная однослойная модель земной коры мощностью 40 км [Зорин, 1971] и средними скоростями сейсмических волн VP = 6.15 км/c, VS = 3.58 км/c [Гилева и др., 2000]. Отметим, что модель с такими параметрами является средней относительно имеющихся компиляций данных ГСЗ для рассматриваемой территории. Так, в модели SibCrust мощность коры и средняя скорость P-волн в ней составляют 42 км и 5.8 км/c соответственно [Cherepanova et al., 2013], в то время как в работе [Suvorov et al., 2002] исследуемый район характеризуется локальным утонением коры до 35–37 км и средними VP = 6.3 км/с. Из-за отсутствия близких сейсмических станций по региональным данным не удалось получить надежные оценки глубины гипоцентра, поэтому в расчетах использовались данные агентства NEIC (h = 10 км, см. табл. 1). Тестовые расчеты механизма землетрясения, выполненные для произвольно выбранных глубин (от 6 до 30 км), не показали различий в конечных результатах.

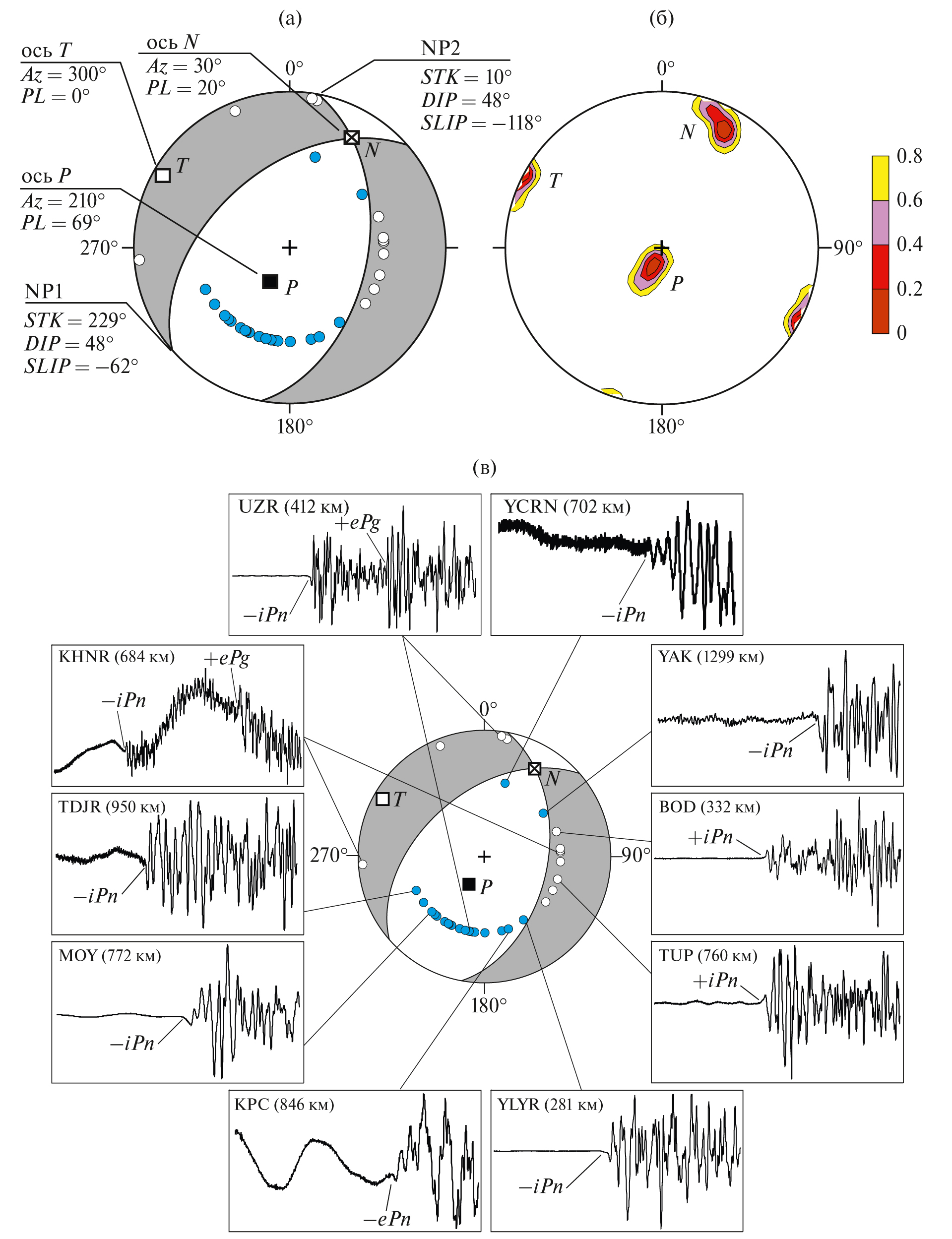

Рис. 3. (а) – Механизм очага Акитканского землетрясения 27.12.2023 г. (mb = 5.4) в проекции нижней полусферы (темные области соответствуют волнам сжатия (белые точки), светлые – разрежения (синие точки)); (б) – границы доверительных областей для главных осей напряжений в очаге (в легенде показаны разные уровни доверия); (в) – примеры некоторых сейсмограмм (с указанием фаз сейсмических волн, пояснения в тексте); коды станций соответствуют международному стандарту (см. рис. 2), в скобках приведены эпицентральные расстояния.



В версии используемого алгоритма, где критерием качества определения механизма очага Акитканского землетрясения является “классическое” правдоподобие [Ландер, 2018], для очаговых параметров оценивались размеры доверительных областей. На рис. 3б показан пример таких областей для главных осей напряжений в очаге (T, N, P). Максимальные отклонения от их оценок в пределах доверительных областей составили 11° (T), 18° (N), 15° (P), что свидетельствует о надежности полученного решения.

Таким образом, результаты определения механизма Акитканского землетрясения показали, что его очаговая область была сформирована в поле горизонтального СЗ–ЮВ растяжения и субвертикального ЮЗ–СВ сжатия, при этом сбросовые смещения с незначительной сдвиговой компонентой в очаге реализовались по наклонным плоскостям разрывов субмеридионального и юго-западного простираний (рис. 3а). Известно, что подобный механизм является “рифтовым”, поскольку характеризует значительную часть землетрясений, локализованных в Байкальской рифтовой зоне.

ТЕКТОНИКА РАЙОНА ИССЛЕДОВАНИЙ

Эпицентральная область Акитканского землетрясения расположена на западной окраине Северо-Байкальского нагорья, на западном борту хребта Акиткан. Основу структурного плана этого района составляют крупные глубинные разломы субмеридионального и северо-восточного простирания (рис. 4), сформированные в докембрийское время [Замараев и др., 1979]. Среди них выделяется зона структурного шва, разграничивающего Сибирскую платформу и Байкальскую складчатую область. Это звено краевого шва Сибирской платформы известно в литературе как Акиткано-Джербинский [Карта…, 1982; Митрофанова и др., 2012], Краевой [Геология…, 1983] или Акитканский [Lunina, 2016] разлом. Плоскость разлома падает на восток; достоверных данных об углах падения нет, однако предполагается, что они меняются в широких пределах от 40 до 75° [Lunina, 2016]. На рассматриваемом участке разлом имеет субмеридиональное простирание и представлен субпараллельными локальными разрывными нарушениями, которые часто имеют встречные падения. Морфологические особенности разлома свидетельствуют о различных условиях деформации горных пород, связанных с неравномерным сжатием, характеризующим периоды тектонической активизации [Геология…, 1983].

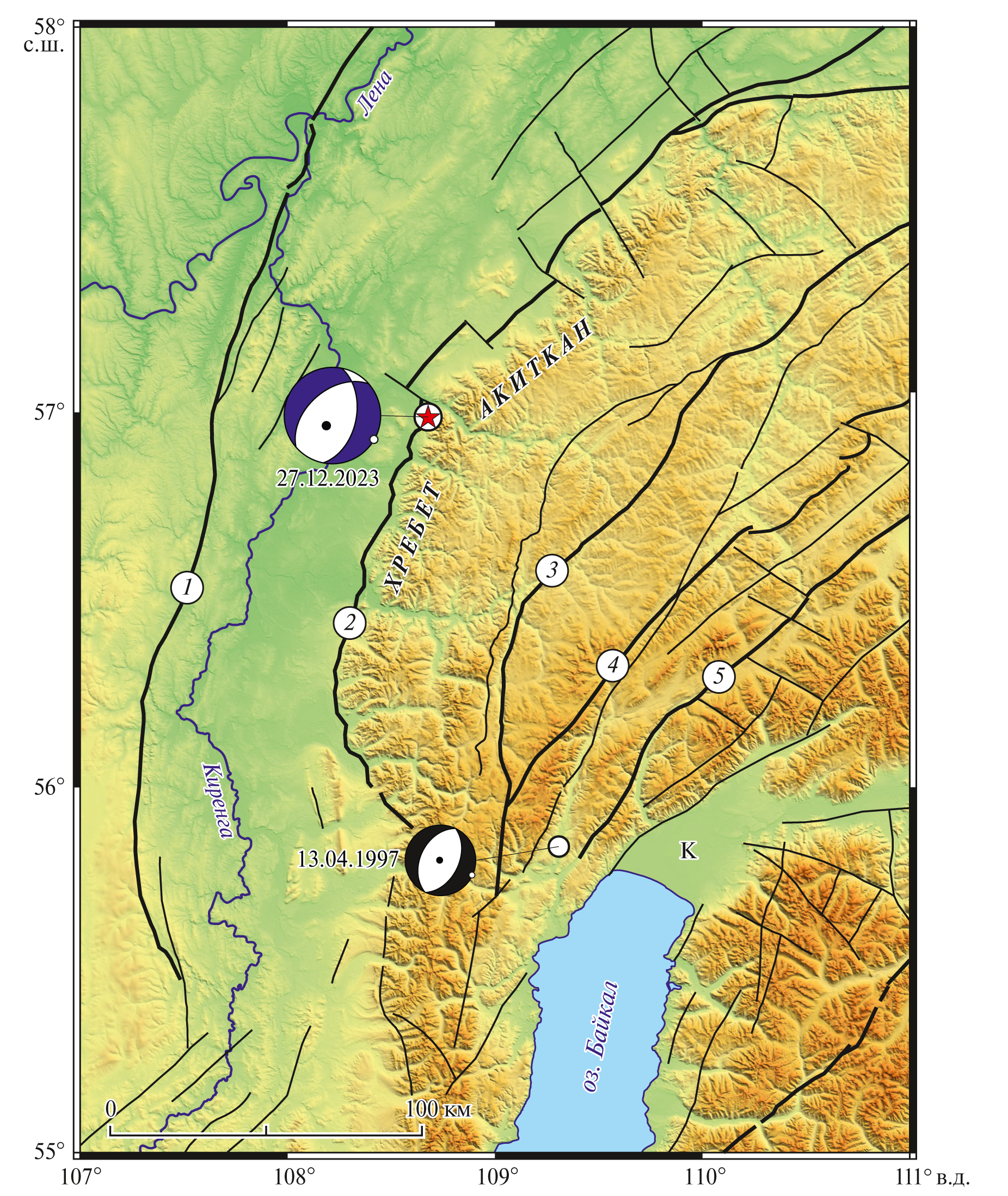

Рис. 4. Схема разломов исследуемого района (по работе [Митрофанова и др., 2012], с упрощениями) и механизмы очагов Акитканского землетрясения 27.12.2023 г. и землетрясения 13.04.1997 г. Цифрами в кружках обозначены генеральные разломы (толстые линии): 1 – Киренско-Джербинский; 2 – Акиткано-Джербинский; 3 – Чуйский; 4 – Абчадский; 5 – Байкало-Сыннырский; К – Кичерская впадина.



Широкое распространение надвиговых деформаций является характерной чертой тектоники района. Они прослеживаются практически повсеместно вдоль юго-восточной окраины Сибирской платформы, в том числе в хребте Акиткан. Амплитуда горизонтальных смещений оценивается от 3–8 км [Разломы…, 1977] до 10–15 км [Митрофанова и др., 2012]. Возраст заложения надвигов остается дискуссионным; можно говорить лишь о том, что их образование и развитие происходило в довольно широком диапазоне времени. Есть основания полагать, что возникновение надвиговых структур относится к среднему палеозою [Геология…, 1983], при этом в качестве верхней возрастной границы их формирования предполагается палеоцен–эоцен [Разломы…, 1977]. Несмотря на древний возраст формирования структурного плана Северо-Байкальского нагорья, крупные разрывные нарушения испытывали неоднократные активизации на протяжении палеозоя, мезозоя и кайнозоя, а также, что весьма важно, вплоть до современного этапа [Замараев и др., 1979; Геология…, 1983]. Таким образом, очаговая область землетрясения 27.12.2023 г. приурочена к зоне мощных древних надвигов, имеющих признаки позднекайнозойской тектонической активизации, но не проявляющих заметной сейсмической активности на современном этапе.

Сейсмическая активность Акиткано-Джербинского разлома до настоящего времени оставалась под вопросом, поскольку за период инструментальных наблюдений в его зоне не было зарегистрировано ни одного сильного землетрясения. Тем не менее разлом именно в качестве активного включен в современные электронные карты и базы данных разломов Восточной Сибири [Lunina, 2016] и территории Евразии в целом [Zelenin et al., 2022]. О.В. Лунина определяет активность разлома как слабую, при плейстоценовом возрасте последней активизации [Lunina, 2016].

Единственным заметным сейсмическим событием, произошедшим в пределах Северо-Байкальского нагорья, вне высокоактивных областей Байкальской рифтовой зоны, является землетрясение 13.04.1997 г. (MS = 4.2) [Ружич и др., 2003]. Событие 13.04.1997 г. локализовано довольно далеко от эпицентральной области Акитканского землетрясения 27.12.2023 г. и существенно уступает ему по магнитуде. Тем не менее оно демонстрирует современную сейсмическую активность структур, расположенных вне рифта.

МАКРОСЕЙСМИЧЕСКИЕ ДАННЫЕ

Акитканское землетрясение произошло в практически ненаселенной горной местности, в связи с чем макросейсмические сведения из ближней зоны отсутствуют. Максимальная интенсивность сотрясений составила IV балла (MSK-64) и наблюдалась на эпицентральных расстояниях от 95 до 186 км (табл. 2, рис. 5). В г. Киренск, п. Верхнемарково, г. Усть-Кут, лежащих в долине р. Лены, землетрясение ощущалось многими жителями в зданиях различных типов. Типичные макросейсмические эффекты сводились к дрожанию и скрипу мебели, раскачиванию висячих предметов, дребезжанию посуды. Некоторые очевидцы отмечали общее сотрясение зданий. Аналогичные макросейсмические проявления отмечены в г. Северобайкальске, расположенном на северном побережье оз. Байкал. Несколько менее выраженные эффекты интенсивностью III–IV балла наблюдались на расстояниях от 118 до 352 км от эпицентра землетрясения.



Таблица 2. Интенсивность сотрясений в населенных пунктах Восточной Сибири при Акитканском землетрясении 27.12.2023 г.

Пункт

Координаты

∆, км

I, баллы

с.ш.

в.д.

1

г. Киренск

57.785

108.112

95

IV

2

п. Верхнемарково

57.329

107.024

107

IV

3

г. Северобайкальск

55.636

109.336

156

IV

4

г. Усть-Кут

56.766

105.648

186

IV

5

пгт Магистральный

56.173

107.446

118

III–IV

6

п. Юбилейный

58.128

108.843

127

III–IV

7

пгт Нижнеангарск

55.789

109.579

144

III–IV

8

пгт Мама

58.311

112.899

290

III–IV

9

п. Балахнинский

58.011

114.277

352

III–IV

10

п. Холодная

55.867

109.767

141

III

11

пгт Новый Уоян

56.139

111.728

209

III

12

пгт Усть-Баргузин

53.411

109.030

398

II–III

13

с. Байкальское

55.356

109.184

184

II

14

турбаза Уюга

53.168

106.948

438

II

15

г. Иркутск

52.267

104.333

594

II

16

п. Ния

56.553

106.803

124

не ощущалось

17

с. Петропавловское

58.207

108.969

136

не ощущалось

18

п. Кумора

55.885

111.208

198

не ощущалось

19

с. Коршуново

58.597

110.149

198

не ощущалось

20

п. Шаманка

54.467

110.473

302

не ощущалось

21

с. Сахули

54.367

110.400

310

не ощущалось

22

п. Соцгородок

56.463

103.456

323

не ощущалось

23

п. Заморский

57.084

103.216

330

не ощущалось

24

п. Мамакан

57.816

114.003

331

не ощущалось

25

у. Элэсун

54.036

110.097

340

не ощущалось

26

у. Улюн

53.827

109.912

360

не ощущалось

27

п. Мамырь

56.581

102.658

369

не ощущалось

28

п. Карахун

55.592

103.160

374

не ощущалось

29

с. Бодон

53.707

110.092

375

не ощущалось

30

с. Онгурен

53.636

107.594

379

не ощущалось

31

с. Суво

53.657

110.010

379

не ощущалось

32

п. Кежемский

56.553

102.447

382

не ощущалось

33

с. Адамово

53.481

109.302

391

не ощущалось

34

д. Куватка

55.502

101.961

446

не ощущалось

35

п. Турма

56.193

100.888

484

не ощущалось

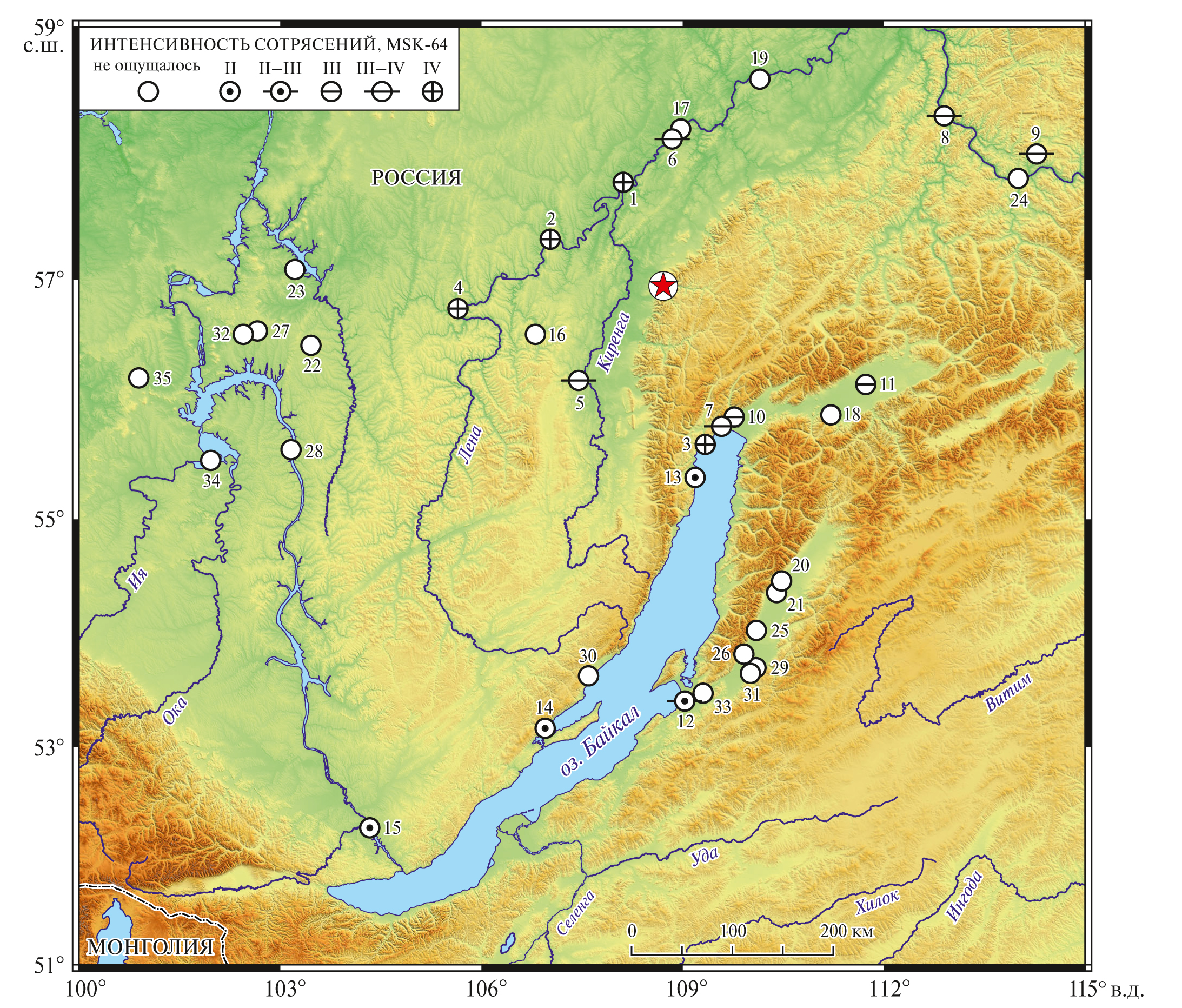

Рис. 5. Схема макросейсмических проявлений Акитканского землетрясения 27.12.2023 г. Кружок со звездочкой означает инструментальный эпицентр землетрясения.



Наиболее удаленным пунктом, в котором землетрясение было замечено, стал г. Иркутск, расположенный в 594 км от эпицентра. Здесь слабые колебания ощущались немногочисленными очевидцами, находившимися в состоянии покоя, главным образом, на верхних этажах зданий. Стоит отметить, что землетрясения с эпицентрами в Северном Прибайкалье и на северо-восточном фланге Байкальской рифтовой зоны вызывают ощутимые эффекты в Иркутске сравнительно редко. Акитканское землетрясение, в силу местоположения эпицентра, может рассматриваться в этом отношении как уникальный случай.

Анализ макросейсмических проявлений Акитканского землетрясения выявил неравномерное распределение интенсивности сотрясений по площади. Пункты, в которых землетрясение не было замечено, иногда расположены практически рядом с пунктами, где колебания ощущались вполне отчетливо. Эта особенность весьма характерна для сейсмических событий северо-восточного фланга Байкальской рифтовой зоны и неоднократно отмечалась при сильных землетрясениях прошлого. В качестве примеров можно привести Муйское (27.06.1957 г., MLH = 7.6) [Солоненко и др., 1958]; Чарское (21.08.1994 г., Mw = 6.0) [Голенецкий и др., 1996]; Кичерское (21.03.1999 г., Mw = 5.9) [Мельникова и др., 2005] землетрясения.

ОБСУЖДЕНИЕ

Сибирская платформа, в том числе ее граничащая с Байкальской рифтовой зоной периферия, длительное время рассматривалась как тектонически стабильная структура, в пределах которой возникновение сильных землетрясений практически исключалось. Тем не менее при подготовке базового “Нового каталога…” [Новый каталог…, 1977] в краевой части платформы (в долине р. Лены вблизи г. Киренска) было локализовано три исторических землетрясения – 05.1827 г. (M = 6.5 ± 1.0), 11.04.1840 г. (M = 5.0 ± 0.7) и 12.09.1856 г. (M = 5.0 ± 0.7). Впоследствии, с использованием материалов периодической печати Восточной Сибири XIX века, было выявлено еще одно произошедшее в этом же районе землетрясение 24.01.1884 г. (M = 5.5 ± 0.5) [Радзиминович, Щетников, 2008]. Все эти исторические сейсмические события, исходя из местоположения их эпицентров, можно более или менее уверенно связать с зоной Киренско-Джербинского разлома [Карта…, 1982]. Вместе с тем следует принимать во внимание и некоторую долю условности в локализации исторических землетрясений непосредственно в районе г. Киренска, поскольку их параметры были определены по довольно скудным макросейсмическим данным из очень небольшого числа населенных пунктов. Соответственно, локализация эпицентров этих событий характеризуется значительными погрешностями.

В течение периода, охватывающего XX в. и первые два десятилетия XXI в., сколько-нибудь сильные землетрясения в платформенной части Северного Прибайкалья неизвестны. Среди немногочисленных инструментально зарегистрированных слабых толчков выделяются лишь два события с КР = 10, произошедшие 17.03.1961 г. и 16.12.1967 г. [Голенецкий, 2001б]. Отметим, что если в XIX в. – первой половине XX в. отсутствие сведений о землетрясениях в Северном Прибайкалье можно частично объяснить крайней малонаселенностью и слабой освоенностью этих мест, то начиная со второй половины XX в. низкий уровень сейсмичности надежно подтверждается данными региональной сейсмической сети (рис. 6).

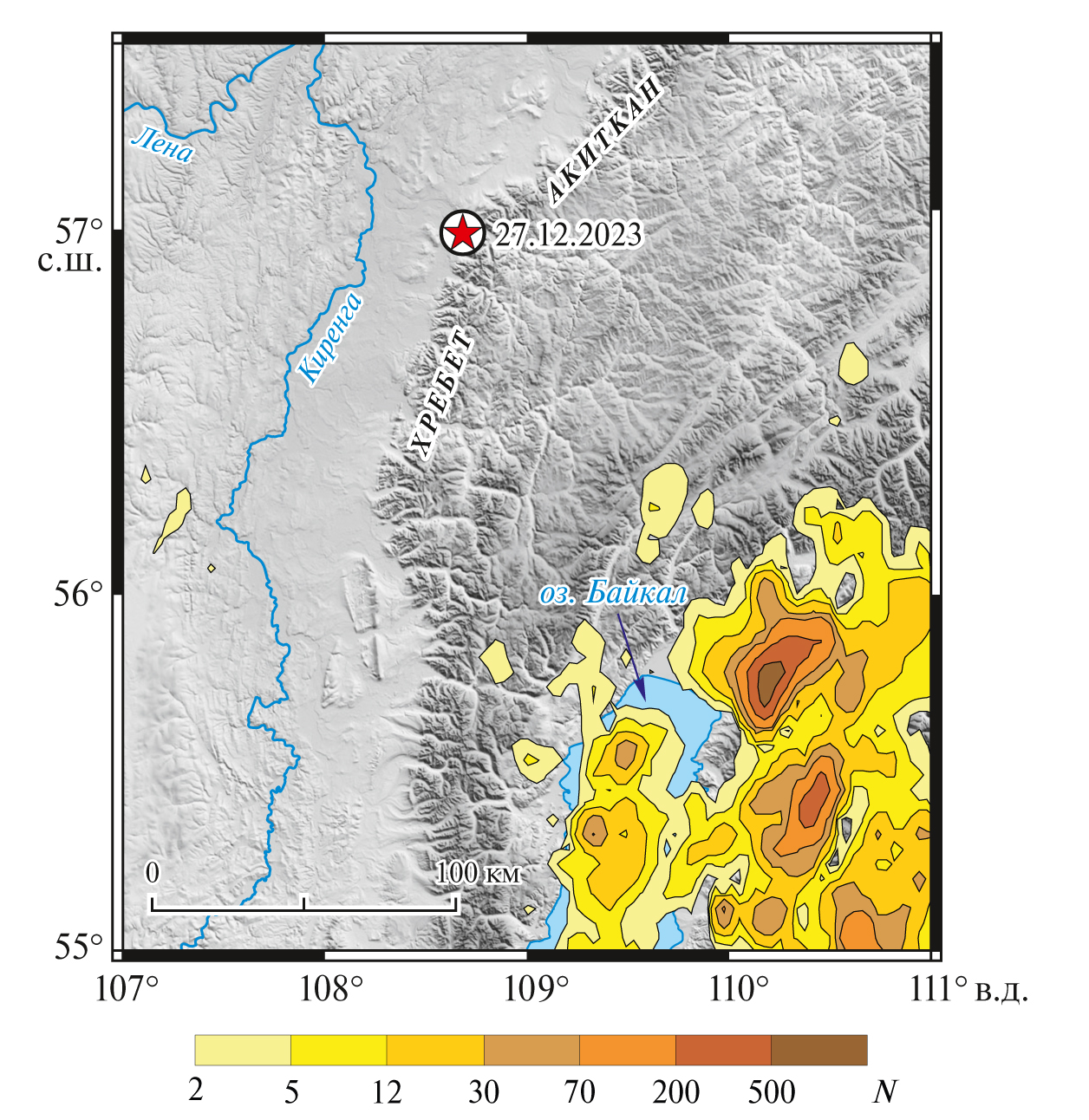

Рис. 6. Плотность эпицентров в Северном Прибайкалье, рассчитанная за период 1971–2020 гг. по количеству землетрясений с КР > 6.5 в ячейках с размерами 0.04° широты и 0.07° долготы.



В дальнейшем параметры исторических землетрясений 1827, 1840 и 1856 гг. были включены в каталог сильных сейсмических событий в зоне Байкало-Амурской магистрали (БАМ) [Геология…, 1985а]. Это обстоятельство вызвало оживленную дискуссию в середине 1980-х годов, в качестве главного предмета которой рассматривалась принципиальная возможность возникновения сильных землетрясений в пределах тектонически стабильной Сибирской платформы. По мнению В.П. Солоненко [Геология…, 1985б], локализация трех достаточно сильных землетрясений с M = 5.0–6.5 на платформе выглядела неправдоподобной. Также маловероятным представлялось и возникновение сильных землетрясений в окраинной части платформы, вовлеченной в процессы кайнозойской тектонической активизации. Макросейсмические эффекты, наблюдавшиеся в г. Киренск в XIX в., В.П. Солоненко объяснял воздействием удаленных сильных землетрясений с эпицентрами на северо-восточном фланге Байкальской рифтовой зоны [Геология…, 1985б]. Интересно отметить, что на тот момент возможность достаточно сильных сейсмических событий в окраинной части Сибирской платформы все же подтверждалась инструментально зарегистрированным землетрясением 08.10.1974 г. (mb = 5.3), эпицентр которого располагался восточнее района исследований [Голенецкий, 1977]. Несмотря на этот факт, негативные взгляды на сейсмичность Сибирской платформы сохраняли доминирующие позиции до середины 1990-х гг., когда ситуация начала меняться после землетрясения 26.02.1996 г. (mb = 4.2) в районе Братского водохранилища [Голенецкий, 1998].

В конечном итоге данные об исторических землетрясениях 1827, 1840 и 1856 гг. [Новый каталог…, 1977] стали основанием для выделения вдоль Акиткано-Джербинского разлома Акитканcкой зоны возникновения очагов землетрясений (ВОЗ) [Леви и дp., 1996]. Магнитудный потенциал зоны ВОЗ был определен как Mmax = 6.5, по всей видимости, на основе оценки магнитуды землетрясения 1827 г. (M = 6.5) [Новый каталог…, 1977]. Эта оценка была дополнительно подкреплена проведенным заново анализом первичных исторических данных [Голенецкий, 2001б]. Акитканская зона ВОЗ в дальнейшем была учтена при создании карты Общего сейсмического районирования ОСР-97 [Комплект…, 1999], а также ее последующих редакций ОСР-2012 [Уломов, 2013], ОСР-2015 [СП 14.13330.2018, 2018] и ОСР-2016 [Пояснительная записка…, 2016]. Здесь следует учитывать одно немаловажное обстоятельство. Исторические землетрясения были локализованы на значительном удалении от Акиткано-Джербинского разлома (и, соответственно, от Акитканской зоны ВОЗ), в долине р. Лены. Их очаги, согласно [Новый каталог…, 1977], тяготеют скорее к зоне Киренско-Джербинского разлома, протягивающегося параллельно Акитканской зоне ВОЗ в ∼70 км к западу и северо-западу от нее. То же самое можно сказать и о землетрясении 24.01.1884 г. [Радзиминович, Щетников, 2008]. С учетом того, что параметры этих событий были определены по весьма лаконичным историческим данным (а это предполагает значительные погрешности), можно предположить, что очаги землетрясений 1827, 1840, 1856 и 1884 гг. относились к зоне Акиткано-Джербинского разлома.

Известно, что в поле современных сейсмотектонических деформаций литосферы Северного Прибайкалья, реконструированном по совокупным данным о механизмах очагов землетрясений, преобладает субгоризонтальное северо-западное (рифтовое) удлинение [Мельникова, Радзиминович, 2007]. До настоящего времени единственным достоверным свидетельством опускания локального блока земной коры, расположенного в северо-западном горном обрамлении оз. Байкал, является Северобайкальское землетрясение 13.04.1997 г. (MS = 4.2 по агентству MOS), в очаге которого наблюдалась сбросовая кинематика смещений [Ружич и др., 2003] (см. рис. 4). Сильное Акитканское землетрясение 27.12.2023 г. (mb = 5.4) – еще один пример активизации сейсмического процесса вне высокоактивных областей Байкальской рифтовой зоны. В очаге этого события по плоскостям разрывов, соответствующих субмеридиональному простиранию прилегающего участка Акиткано-Джербинского разлома, также реализовались сбросовые подвижки. Оба указанных землетрясения продемонстрировали, что на отдельных участках зон глубинных разломов с надвиговой кинематикой смещений на современном этапе может наблюдаться инверсия тектонических движений. Данный факт подтверждается сейсмогеологическими данными, свидетельствующими о том, что процесс тектонической переработки пород в зоне глубинного разлома часто сопровождается сменой знака тектонических движений на противоположный. Это касается как сбросов и взбросов, так и сдвигов [Сейсмическое районирование…, 1977], что в полной мере подтверждается кинематикой смещений в очаге Акитканского землетрясения.

Определенный интерес представляет распространение ощутимых сотрясений при Акитканском землетрясении, в особенности в сравнении с Северобайкальским событием 1997 г. Удивление вызывает отсутствие ощутимых эффектов при событии 27.12.2023 г. в населенных пунктах, расположенных во внутренних частях Сибирской платформы (см. рис. 5). Как правило, землетрясения сопоставимой магнитуды (М = 5.0–5.5) с эпицентрами в пределах Байкальской рифтовой зоны отчетливо ощущаются на платформе на значительных эпицентральных расстояниях [Голенецкий и др., 1984; Голенецкий, 2001а]. Это связано, по-видимому, с более консолидированным фундаментом Сибирской платформы и, как следствие, более благоприятными условиями для распространения сейсмических колебаний. Именно такой эффект был выявлен при анализе макросейсмических проявлений Северобайкальского землетрясения 13.04.1997 г., характеризовавшегося существенно меньшей магнитудой [Ружич и др., 2003]. Напротив, в случае Акитканского землетрясения мы такой закономерности не наблюдаем, что обусловлено, возможно, относительно неглубоким залеганием очага (см. табл. 1).

Таким образом, Акитканское землетрясение подтверждает принципиальную возможность генерации довольно сильных сейсмических событий структурами окраины Сибирской платформы. Кроме того, это событие можно считать решающим положительным аргументом в дискуссии о сейсмичности краевой части платформы.

ЗАКЛЮЧЕНИЕ

Акитканское землетрясение 27.12.2023 г. (mb = 5.4), произошедшее на окраине Сибирской платформы, можно рассматривать как одно из наиболее интересных сейсмических событий в Байкальском регионе за последние годы. В результате его детального исследования установлено следующее:

  1. Локализация эпицентра в районе, в котором за период инструментальных наблюдений (с 1960 г.) событий подобного уровня не наблюдалось, дает основания по-новому посмотреть на сейсмическую активность ограничивающих Сибирскую платформу разломных структур.
  2. Механизм очага землетрясения, сформированный в поле напряжений горизонтального СЗ–ЮВ растяжения и близвертикального ЮЗ–СВ сжатия, свидетельствует о наличии в зоне глубинного Акиткано-Джербинского разлома, характеризующегося надвиговой кинематикой смещений, локальных сейсмоактивных объемов земной коры с нисходящими движениями. Это не противоречит сейсмогеологическим данным, свидетельствующим о том, что процесс тектонической переработки пород в зоне глубинного разлома часто сопровождается сменой знака тектонических движений на противоположный. Вполне возможно, что сбросовая подвижка в очаге Акитканского землетрясения произошла по плоскости древнего надвига.
  3. Землетрясение вызвало умеренную интенсивность сотрясений (IV балла) на расстояниях до ∼180 км, однако в целом зона ощутимых сотрясений сравнительно невелика. Интенсивность сотрясений при Акитканском землетрясении не вышла за пределы, предусмотренные для этой территории действующей картой общего сейсмического районирования ОСР-2015. Тем не менее в дальнейшем следует учитывать возможность возникновения здесь и более сильных сейсмических событий, способных оказать негативное воздействие на населенные пункты и объекты инфраструктуры.

Таким образом, Акитканское землетрясение надежно подтверждает современную сейсмическую активность Акитканской зоны ВОЗ, связанной с Акиткано-Джербинским звеном краевого шва платформы, что имеет большое значение при оценке сейсмической опасности рассматриваемого района.

БЛАГОДАРНОСТИ

Мы выражаем искреннюю признательность двум анонимным рецензентам за внимательное ознакомление с рукописью и конструктивные замечания и комментарии, позволившие улучшить статью. Мы также благодарим Бурятский, Алтае-Саянский и Якутский филиалы ФИЦ ЕГС РАН, а также коллег из Монголии, инструментальные данные которых были задействованы в настоящем исследовании.

Работа выполнена с использованием данных, полученных на уникальной научной установке “Сейсмоинфразвуковой комплекс мониторинга арктической криолитозоны и комплекс непрерывного сейсмического мониторинга Российской Федерации, сопредельных территорий и мира”.

×

Об авторах

Н. А. Гилёва

Байкальский филиал Единой геофизической службы РАН

Email: yan.radziminovich@gmail.com
Россия, Иркутск, 664033

Я. Б. Радзиминович

Байкальский филиал Единой геофизической службы РАН; Институт теории прогноза землетрясений и математической геофизики РАН

Автор, ответственный за переписку.
Email: yan.radziminovich@gmail.com
Россия, Иркутск, 664033; Москва, 117997

В. И. Мельникова

Байкальский филиал Единой геофизической службы РАН; Институт земной коры СО РАН

Email: yan.radziminovich@gmail.com
Россия, Иркутск, 664033; Иркутск, 664039

А. И. Филиппова

Институт теории прогноза землетрясений и математической геофизики РАН; Институт земного магнетизма, ионосферы и распространения радиоволн им. Н.В. Пушкова РАН

Email: yan.radziminovich@gmail.com
Россия, Москва, 117997; Москва, Троицк, 108840

Е. А. Кобелева

Байкальский филиал Единой геофизической службы РАН

Email: yan.radziminovich@gmail.com
Россия, Иркутск, 664033

А. С. Фомочкина

Институт теории прогноза землетрясений и математической геофизики РАН; РГУ нефти и газа (НИУ) им. И.М. Губкина

Email: yan.radziminovich@gmail.com
Россия, Москва, 117997; Москва, 119991

Список литературы

  1. Геология и сейсмичность зоны БАМ. Сейсмичность / С.Л. Соловьев (ред.). Новосибирск: Наука, СО. 1985а. 192 с.
  2. Геология и сейсмичность зоны БАМ. Сейсмогеология и сейсмическое районирование / В.П. Солоненко, М.М. Мандельбаум (ред.). Новосибирск: Наука, СО. 1985б. 191 с.
  3. Геология и сейсмичность зоны БАМ. Структурно-вещественные комплексы и тектоника / М.М. Мандельбаум (ред.). Новосибирск: Наука, СО. 1983. 192 с.
  4. Гилева Н.А., Мельникова В.И., Радзиминович Н.А., Девершер Ж. Локализация землетрясений и средние характеристики земной коры в некоторых районах Прибайкалья // Геология и геофизика. 2000. Т. 41. № 5. С. 629–636.
  5. Гилёва Н.А., Хритова М.А. Состояние и перспективы детальной обработки землетрясений Прибайкалья и Забайкалья // Российский сейсмологический журнал. 2023. Т. 5. № 2. С. 77–99. https://doi.org/10.35540/2686-7907.2023.2.06
  6. Голенецкий С.И. Еловское землетрясение 29 июня 1995 года (MS = 5.9). Землетрясения Северной Евразии в 1995 году. М.: ГС РАН. 2001а. С. 183–187.
  7. Голенецкий С.И. Землетрясения Прибайкалья. Землетрясения в СССР в 1974 году. М.: Наука. 1977. С. 114–127.
  8. Голенецкий С.И. Землетрясения юга Сибирской платформы по инструментальным сейсмологическим наблюдениям // Вулканология и сейсмология. 2001б. № 6. С. 68–77.
  9. Голенецкий С.И. Редкое землетрясение на юге Сибирской платформы // Докл. РАН. 1998. Т. 363. № 3. С. 392–395.
  10. Голенецкий С.И. Сводка макросейсмических данных о землетрясениях на юге Сибирской платформы // Геология и геофизика. 1999. Т. 40. № 8. С. 1245–1250.
  11. Голенецкий С.И., Демьянович М.Г., Фомина Е.В., Чипизубов А.В., Авдеев В.А., Кочетков В.М. Землетрясения 22 и 27 мая 1981 г. на Байкале. Землетрясения в СССР в 1981 году. М.: Наука. 1984. С. 66–74.
  12. Голенецкий С.И., Дреннова Г.Ф., Ружич В.В. Землетрясения 1994 г. в районе Чарской впадины на северо-восточном фланге Байкальского рифта // Физика Земли. 1996. № 12. С. 130–139.
  13. Замараев С.М., Васильев Е.П., Мазукабзов А.М., Ружич В.В., Рязанов Г.В. Соотношение древней и кайнозойской структур в Байкальской рифтовой зоне. Новосибирск: Наука, СО. 1979. 125 с.
  14. Зорин Ю.А. Новейшая структура и изостазия Байкальской рифтовой зоны и сопредельных территорий. М.: Наука. 1971. 167 с.
  15. Карта разломов юга Восточной Сибири. Масштаб 1:1 500 000 / П.М. Xpенов (ред.). Л. 1982.
  16. Комплект карт сейсмического районирования территории Российской Федерации ОCP-97. Масштаб 1:8 000 000. Объяснительная записка / В.Н. Cтpаxов, В.И. Уломов (ред.). М.: изд-во ОИФЗ. 1999. 57 c.
  17. Ландер А.В. Программа расчета и графического представления механизмов очагов землетрясений по знакам первых вступлений Р-волн (FA). Свидетельство о государственной регистрации программы для ЭВМ № 2018662004 от 25 сентября 2018 г.
  18. Леви К.Г., Xpомовcкиx В.C., Кочетков В.М., Николаев В.В., Cеменов P.М., Cеpебpенников C.П., Чипизубов А.В., Демьянович М.Г., Аpжанников C.Г., Дельянcкий Е.А., Cмекалин О.П., Pужич В.В., Буддо В.Ю., Маcальcкий О.К., Потапов В.А., Беpжинcкий Ю.А., Pадзиминович Я.Б. Современная геодинамика: сейсмотектоника, прогноз землетрясений, сейсмический риск (фундаментальные и прикладные аспекты) (cтатья II). Литосфера Центральной Азии / Н.А. Логачев (ред.). Новосибирск: Наука. 1996. C. 150–182.
  19. Мельникова В.И., Гилёва Н.А., Радзиминович Н.А., Ружич В.В., Масальский О.К., Радзиминович Я.Б., Бержинский Ю.А., Бержинская Л.П., Павленов В.А., Емельянова И.А. Кичерские землетрясения 21 марта 1999 года с Mw = 6.0 и с Mw = 5.6, I0 = 7–8 (Прибайкалье). Землетрясения Северной Евразии в 1999 году. Обнинск: ФОП. 2005. С. 280–295.
  20. Мельникова В.И., Радзиминович Н.А. Параметры сейсмотектонических деформаций земной коры Байкальской рифтовой зоны по сейсмологическим данным // Докл. РАН. 2007. Т. 416. № 4. С. 543–545.
  21. Митрофанова Н.Н., Болдырев В.И., Коробейников Н.К., Митрофанов Г.Л., Кнутова С.В., Семейкина Л.К., Пай В.М., Владимиров А.Е., Горяинова Л.Н., Макарьев Л.Б. Государственная геологическая карта Российской Федерации. Масштаб 1:1 000 000 (третье поколение). Серия Алдано-Забайкальская. Лист О-49 – Киренск. Объяснительная записка. СПб.: Картфабрика ВСЕГЕИ. 2012. 607 с.
  22. Новый каталог сильных землетрясений на территории СССР с древнейших времен до 1975 г. / Н.В. Кондорская, Н.В. Шебалин (ред.). М.: Наука. 1977. 535 с.
  23. Пояснительная записка к комплекту карт общего сейсмического районирования территории Российской Федерации ОСР-2016 // Инженерные изыскания. 2016. № 7. С. 49–122.
  24. Радзиминович Я.Б., Мельникова В.И., Середкина А.И., Гилёва Н.А., Радзиминович Н.А. Китойское землетрясение 11 ноября 2007 г. с КР = 11.6, Mw = 4.1, I0 = 5–6 (Прибайкалье) // Землетрясения Северной Евразии. 2007 год. Обнинск: ГС РАН. 2013. С. 422–431.
  25. Радзиминович Я.Б., Щетников А.А. Сейсмическая активность южной окраины Сибирской платформы в историческом прошлом: новые данные // Геология и геофизика. 2008. Т. 49. № 9. С. 926–938.
  26. Разломы и горизонтальные движения горных сооружений СССР / А.И. Суворов (ред.). М.: Наука. 1977. 136 с.
  27. Ружич В.В., Мельникова В.И., Гилева Н.А., Смекалин О.П. Северобайкальское землетрясение 13 апреля 1997 года с MS = 4.2, I0 = 7 (Прибайкалье). Землетрясения Северной Евразии в 1997 году. Обнинск: ГС РАН. 2003. С. 226–232.
  28. Сейсмическое районирование Восточной Сибири и его геолого-геофизические основы / В.П. Солоненко (ред.). Новосибирск: Наука, СО. 1977. 303 с.
  29. Семинский К.Ж., Радзиминович Я.Б. Сейсмичность юга Сибирской платформы: пространственно-временная характеристика и генезис // Физика Земли. 2007. № 9. С. 18–30.
  30. Середкина А.И., Гилева Н.А. Зависимость между моментной магнитудой и энергетическим классом для землетрясений Прибайкалья и Забайкалья // Сейсмические приборы. 2016. Т. 52. № 2. С. 29–38.
  31. Солоненко В.П., Тресков А.А., Флоренсов Н.А., Пучков С.В. Муйское землетрясение 27 июня 1957 г. // Вопросы инженерной сейсмологии. Вып. 1. М.: изд-во АН СССР. 1958. С. 29–43.
  32. СП 14.13330.2018. СНиП II-7-81* Строительство в сейсмических районах. М.: Стандартинформ. 2018. 117 с.
  33. Уломов В.И. Общее сейсмическое районирование территории Российской Федерации – ОСР-2012 // Вопросы инженерной сейсмологии. 2013. Т. 40. № 4. С. 5–20.
  34. Чипизубов А.В. Сильные землетрясения Прибайкалья по макросейсмическим данным // Вопросы инженерной сейсмологии. 2009. Т. 36. № 2. С. 31–46.
  35. Agrawal S., Eakin C.M., O’Donnell J.P. Fluid-assisted intra-plate seismicity at the edge of the Gawler Craton, South Australia // Physics of the Earth and Planetary Interiors. 2024. V. 346. 107133. https://doi.org/10.1016/j.pepi.2023.107133
  36. Cherepanova Y., Artemieva I.M., Thybo H., Chemia Z. Crustal structure of the Siberian craton and the West Siberian basin: An appraisal of existing seismic data // Tectonophysics. 2013. V. 609. P. 154–183. https://doi.org/10.1016/j.tecto.2013.05.004
  37. Jackson J., McKenzie D. The exfoliation of cratonic Australia in earthquakes // Earth and Planetary Science Letters. 2022. V. 578. 117305. https://doi.org/10.1016/j.epsl.2021.117305
  38. Hough S.E., Armbruster J.G., Seeber L., Hough J.F. On the modified Mercalli intensities and magnitudes of the 1811–1812 New Madrid earthquakes // Journal of Geophysical Research: Solid Earth. 2000. V. 105. № B10. P. 23839–23864. https://doi.org/10.1029/2000JB900110
  39. Liu M., Stein S. Mid-continental earthquakes: Spatiotemporal occurrences, causes, and hazards // Earth-Science Reviews. 2016. V. 162. P. 364–386. https://doi.org/10.1016/j.earscirev.2016.09.016
  40. Lunina O.V. The digital map of the Pliocene–Quaternary crustal faults in the southern East Siberia and the adjacent Northern Mongolia // Geodynamics & Tectonophysics. 2016. V. 7. № 3. P. 407–434. https://doi.org/10.5800/GT-2016-7-3-0215
  41. Rautian T.G., Khalturin V.I., Fujita K., Mackey K.G., Kendall A.D. Origins and methodology of the Russian energy K-class system and its relationship to magnitude scales // Seismological Research Letters. 2007. V. 78. № 6. P. 579–590. https://doi.org/10.1785/gssrl.78.6.579
  42. Seredkina A.I., Melnikova V.I., Gileva N.A., Radziminovich Y.B. The Mw 4.3 January 17, 2014, earthquake: very rare seismic event on the Siberian platform // Journal of Seismology. 2015. V. 19. № 3. P. 685–694. https://doi.org/10.1007/s10950-015-9487-y
  43. Suvorov V.D., Mishenkina Z.M., Petrick G.V., Sheludko I.F., Seleznev V.S., Solovyov V.M. Structure of the crust in the Baikal rift zone and adjacent areas from Deep Seismic Sounding data // Tectonophysics. 2002. V. 351. № 1–2. P. 61–74. https://doi.org/10.1016/S0040-1951(02)00125-7
  44. Zelenin E., Bachmanov D., Garipova S., Trifonov V., Kozhurin A. The Active Faults of Eurasia Database (AFEAD): the ontology and design behind the continental-scale dataset // Earth System Science Data. 2022. V. 14. № 10. P. 4489–4503. https://doi.org/10.5194/essd-14-4489-2022
