Стишовит – разнообразие генезиса в земных условиях: физико-геохимические аспекты

Обложка

Цитировать

Полный текст

Аннотация

Разработана модель генезиса стишовита и других фаз SiO2 в земном веществе, объединяющая физико-химические и геодинамические условия их образования. На основе экспериментальных данных построена РТ-диаграмма полиморфных модификаций SiO2 в сочетании с границами геосфер и геотермой. В период аккреции метеоритов (50 млн лет) стишовит и другие фазы SiO2 космического импактного синтеза были захоронены в ранней Земле. Эти фазы SiO2 полностью ассимилированы расплавами пиролитового глобального магматического океана, существовавшим 500 млн лет. К рубежу 2.0 млрд лет магматический океан раскристаллизовался, возникли земная кора, верхняя мантия, переходная зона, нижняя мантия со слоем D” (с сейсмическими границами между ними). В этот период происходило обособление основной массы ядра Земли, завершенное к 2.7 млрд лет. В результате усилилось гравитационное поле, что способствовало фракционной ультрабазит-базитовой эволюции мантийных магм с перитектическими реакциями рингвудита-акимотоита переходной зоны и бриджменита нижней мантии с расплавами и образованием стишовита (установлены экспериментально при 20 и 26 ГПа). В алмазообразующих карбонат-силикат-углеродных расплавах эти реакции обеспечили образование стишовита, который был захвачен как парагенное включение алмазами и перемещен на поверхность Земли восходящими магмами. Генезис стишовита в земных условиях обусловлен также глобальной мантийной конвекцией. Субдукционное погружение литосферных плит до слоя D” у жидкого ядра сопровождалось образованием стишовита, а затем его превращением в пост-стишовитовые фазы. При восхождении суперплюмов от слоя D” до земной коры вероятны перитектические реакции пост-перовскита и бриджменита, а затем рингвудита-акимотоита с расплавами с образованием стишовита и последующим его превращением в фазы SiO2 низкого давления. С возникновением земной коры возобновляется импакт-метеоритный генезис стишовита. На поверхности Земли стишовит, образующийся в земных условиях, появляется как включение в сверхглубинных алмазах. Стишовит космического импактного синтеза сохраняется в метеоритных кратерах. В обоих случаях стишовит – метастабильная фаза.

Полный текст

Введение

Высокоплотная модификация кремнезема SiO2-Р42/mnm с октаэдрической координацией кремния к кислороду впервые синтезирована в эксперименте при статических давлениях и температурах (Стишов, Попова, 1961; Стишов, Белов, 1962). Эта фаза обнаружена в песчанике Коконино в Метеоритном Кратере, штат Аризона, США как минерал импактного метаморфизма кремнезема, который назван стишовитом (Chao et al., 1962). В ударно-волновых экспериментах (De Carli, Milton, 1965) стишовит синтезирован при давлении 15–28 ГПа и температурах 150–900 °C при продолжительности воздействия импактного импульса на песчаник Коконино в 10 µсек, затем давление снижалось до 1 атм за 0.1 сек. При этом стишовит сохранился в метастабильном состоянии. Сообщалось о последующих находках стишовита в породах метеоритных кратеров (Вишневский и др., 1975; Martini, 1978; Bohor et al., 1984; McHone et al., 1989; Tripathi et al., 2010).

В метеоритах Шерготти и Загами присутствуют пост-стишовитовые фазы кремнезема со структурой типа CaCl2 и сейфертит – типа α-PbO2 (El Goresy et al., 2008; Sharp et al., 1999), которые идентифицированы при нормальном давлении. Стишовит и коэсит обнаружены в лунном грунте (Ohtani et al., 2011).

Во включении в сверхглубинном алмазе стишовит впервые идентифицирован in situ совместно с дейвмаоитом СaSiO3, фазами ЭГГ AlSiO3OH и δ-AlOOH в россыпи Сорисо, Бразилия методами Раман-спектроскопии и электронной дифракции (Wirth et al., 2007). Парагенные включения стишовита в сверхглубинных алмазах свидетельствуют об их совместном генезисе в расплавах-растворах силикат-карбонат-углеродных систем на глубинах 400–1800 км мантии. Тем не менее, прямая структурная идентификация SiO2 в герметических многофазовых включениях в сверхглубинных алмазах часто затруднена, а после вскрытия включений обнаруживаются ретроградные фазы – коэсит Coe1 или кварц Qz (Smith et al., 2022). Такие образцы встречаются в россыпях Бразилии (Harte et al., 1999; Kaminsky et al., 2001), Парагвая (Pressner et al., 2002), области Канкан в Западной Африке (Stachel et al., 2000), а также кимберлитах кратона Слэйв в Канаде (Davies et al., 2004; Tappert et al., 2005). С повышением объема ретроградных фаз стишовита во включениях возрастают пластические деформации алмаза и понижается общее давление (Зедгенизов и др., 2015). Включения SiO2 в алмазах рассматриваются как измененный стишовит, если они ассоциированы с периклаз-вюститовыми твердыми растворами и дейвмаоитом (CaSiO3) Dvm(Tschaurer et al., 2021), устойчивыми выше 14–16 ГПа. При этом учитываются и экспериментальные данные о РТ-условиях стабильности стишовита.

Открытие стишовита и доказательство изменения плотности SiO2 на 64 % для кварца с ростом давления коренным образом изменило мотивацию геофизических исследований вещественного состава и структурного состояния мантии (Ringwood, 1962). Оказалось, что октаэдрической координацией кремнезема к кислороду обладают и главные магнезиально-железистые силикатные фазы нижней мантии – орторомбический бриджменит (Vanpeteghem et al., 2006), ромбический пост-перовскит (Oganov, Ono, 2004), а также тригональный акимотоит переходной зоны (Horiuchi et al., 1982). Этим во многом определяется физическое состояние мантии от глубин 300 км и практически до границы с жидким железно-никелевым ядром.

Образование стишовита обнаружилось при выполнении экспериментальных исследований представительных многокомпонентных многофазовых систем нижней мантии и переходной зоны, включая алмазоносные (Литвин, Спивак, 2019). В результате установлена перитектическая реакция главного минерала нижней мантии бриджменита (Mg,Fe)SiO3 и расплава с образованием стишовита. Для РТ-условий переходной зоны экспериментально исследованы сопряженные перитектические реакции рингвудита (Mg,Fe)2SiO4 и акимотоита (Mg,Fe)SiO3 с расплавами, в результате которых образовался стишовит (Litvin et al., 2020). Экспериментальными исследованиями алмазообразующих силикатно-карбонатных систем также установлены перитектические реакции бриджменита и рингвудита-акимотоита с образованием стишовита как фазы, парагенной с алмазом (Литвин и др., 2016).

Целью настоящей работы является исследование и систематизация условий генезиса стишовита и пост-стишовитовых фаз SiO2 в мантии Земли.

Обобщенная РТ-диаграмма состояния кремнезема

На рис. 1 представлена РТ-диаграмма термодинамически стабильных полиморфных модификаций кремнезема до 350 ГПа и 3200 °C в полном разрезе Земли по экспериментальным данным с обозначением границ оболочек мантии и ядра, а также геотермы (рис. 1).

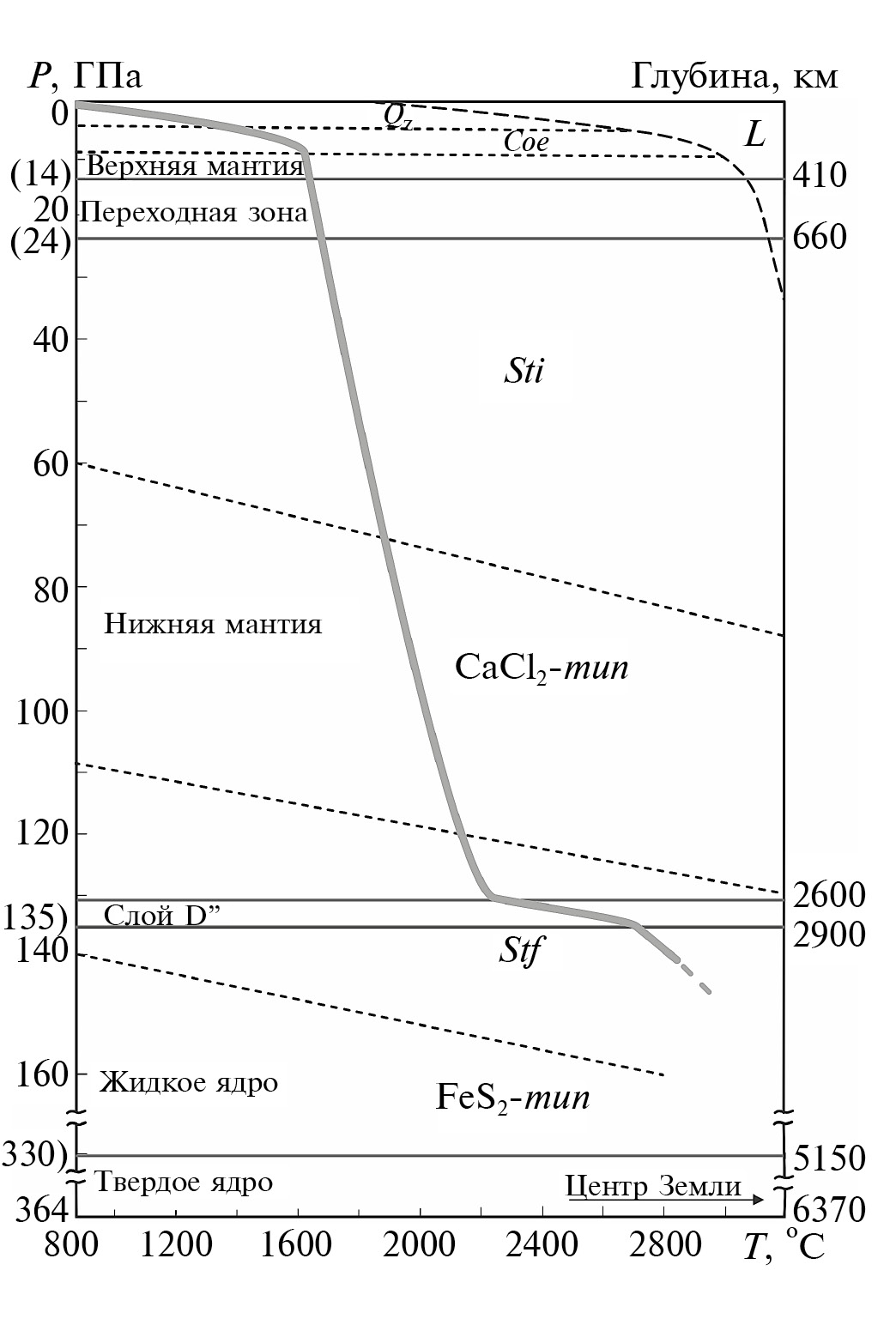

Рис. 1. РТ-диаграмма состояния SiO2: соотношение границ полей полиморфных модификаций кремнезема (сплошные линии). Для РТ-границ кварц/коэсит и коэсит/стишовит использованы данные (Akimoto, Syono, 1969; Akaogi, Navrotsky, 1981; Zhang et al., 1993). Границы стишовит/(SiO2 со стpуктурой CaCl2), (SiO2 со структурой CaCl2)/сейфертит и сейфертит/(SiO2 со стpуктурой пирита) по данным (Murakami et al., 2003; Kuwayama et al., 2005 и др.). Пунктирными линиями обозначены главные разделы мантии ядра Земли, а серой линией – геотермальный градиент по данным (Katsura et al., 2010).



К модификациям кремнезема низких давлений относятся гексагональный α-кварц (2.52 г/см3), моноклинный α-β-γ-тридимит Trd (2.23–2.31 г/см3), тетрагональный α-β-кристобалит Crs (2.22–2.39 г/см3), гексагональный β-кварц (2.65 г/cм3) и моноклинный коэсит Coe (2.92 г/см3). Для них характерна четверная тетраэдрическая координация кремния к кислороду. Главное в их полиморфных превращениях выше 10 ГПа в стишовит со структурным типом рутила (Стишов, Белов, 1962) – это уникальный скачок плотности до 4.287 г/см3. Плотность стишовита выше, чем β-кварца (2.65 г/cм3) на 64 %, а коэсита (2.92 г/см3) на 47.3 %.

С повышением давления и температуры экспериментально установлены превращения кремнезема в более плотные пост-стишовитовые фазы: орторомбическую со структурой типа CaCl2 при 70 ГПа и 1600 °C (Tsuchida, Yagi, 1989; Kingma et al., 1995; Andrault et al., 1998), а затем – типа α-PbO2 (сейфертит Sft) при 121 ГПа и 2400 К (Dubrovinsky et al., 1997; Murakami et al., 2003). Эти фазы могут быть наиболее глубинными в мантии и литосферных плитах при их субдукции в нижнюю мантию и слой D” у границы с жидким железно-никелевым ядром.

Более плотная фаза кремнезема с кубической структурой типа пирита FeS2 плотностью 6.576 г/см получена в аппарате с алмазными наковальнями и лазерным нагревом выше 268 ГПа и 1300–2000 К (Ono et al., 2001; Kuwayama et al., 2005). У нее по отношению к сейфертиту изменяется координационное число кремния к кислороду от 6 до 6+2 (длина шести связей 1.602 Å, еще двух 2.372 Å), а плотность возрастает на 5 %. Но РТ-условия генезиса SiO2 со структурой пирита выходят за пределы мантии и слоя D” на уровень жидкого железно-никелевого ядра. Ее генезис маловероятен в этих условиях, недоступных для субдукционного транспорта фаз кремнезема. Однако импактный генезис на поверхности Земли не исключен.

Генезис стишовита в изменчивых геодинамических условиях

Импактный генезис стишовита в период аккреции метеоритов и его ассимиляция глобальным магматическим океаном

Формирование Земли начиналось твердофазовой аккрецией метеоритов всех типов – преимущественно каменных хондритов и ахондритов, а также каменно-железных и железных. В возрастающем объеме ранней планеты твердое метеоритное вещество накапливалось по мере поступления. При этом его оксид-силикатный и железо-никелевый металлический определяющий химический состав соответствовал многокомпонентной многофазовой системе MgO–FeO–CaO–Na2O– Al2O3– SiO2–Fe–Ni–С ± (С–О–Н) с более 100 главных и примесных минеральных фаз преимущественно ультрабазитовой ассоциации. К главным минералам периода аккреции метеоритов принадлежат оливин (Mg,Fe)2SiO4, энстатит (Mg,Fe)SiO3, гиперстен (Mg,Fe)2Si2O6 c FeO > 14 %, клинопироксен Ca(Mg,Fe)Si2O6, пижонит (Ca,Mg,Fe)SiO3, авгит Ca(Mg,Fe,Al)(SiO3)2, плагиоклаз (NaAlSi3O8)x (CaAl2Si2O8)1-x, юриит NaCr(SiO3)4, камасит Fe, тэнит (Fe,Ni), графит C, а также вода Н2О и водосодержащие фазы – гипс CaSiO4·2H2O, эпсомит MgSO4·7H2O и бледит Na2Mg(SO4)2·4H2O в углистых хондритах (Frye, 1981); аренсит γ-Fe2SiO4 (Ma et al., 2016), алмаз С, карбид углерода SiC и графит С в примитивном хондрите (Huss, Lewis, 1995). В начале аккреции метеоритов температура зародышевой Земли не превышала 100 °C (Сафронов, 1969; Сорохтин и др., 2010).

Минералы кремнезема SiO2 низкого давления в метеоритах редки и в основном представлены кварцем, кристобалитом и тридимитом (Frye, 1981). По данным (Юдин, Коломенский, 1987) в энстатитовом хондрите Св. Марк до 1.4 % зерен кварца, в том числе поликристаллических, имеются кварцевые хондры; в хондрите Крымка – зерна до 0.2 × 0.1 мм бесцветного или розоватого кварца; в хондрите Аби и в эвкритах Джонтаг, Перамихо и Стонаров – незначительные количества кварца. Уникальный примитивный углеродистый хондрит Ямато-793261 обнаружен на льдах ледника Ямато в горах Королевы Фабиолы (Антарктида) японской экспедицией в 1979 г. (Komatscu et al., 2018). Он содержит кварц с изотопным составом кислорода, близким к солнечному, что свидетельствует о его небулярном происхождении. Минералы кремнезема принадлежат к базитовым минеральным ассоциациям метеоритов.

Импакт-метеоритное происхождение стишовита реалистично для границы формирующейся Земли и космоса. В ранний аккреционный период стишовит мог синтезироваться в РТ-условиях его термодинамической стабильности при ударно-волновых полиморфных превращениях кварца и других фаз кремнезема низкого давления метеоритов и пород мишени. Однако минимально необходимое для образования стишовита импактное давление оценено в 15–19 ГПа; его кратковременное воздействие составляет менее 10 µсек (De Carli, Milton, 1965). При этом совместно с ударным давлением генерируется и высокая температура, которая стремительно понижается вместе с давлением, создавая эффективный режим закалки. Такие условия закалки обеспечивают частичную фиксацию стишовита в кинетически устойчивом термодинамически метастабильном состоянии как в метеоритных кратерах на Земле, так и в ударно-волновых экспериментах. Микрокристаллы стишовита, коэсита и кварца импактного происхождения (до 30 ГПа) идентифицированы в зернах аморфного кремнезема, формирующихся при затвердевании расплава кристобалит-содержащего базальта лунного метеорита Асука-881757 (Ohtani et al., 2011).

Первоначально по результатам ударно-волновых опытов по миллисекундному сжатию кварца выше 10 ГПа до 900 °C сообщалось об обнаружении аморфной или частично структурно-упорядоченной “SRO”-фазы SiO2 (De Carli, Jamieson, 1959). После синтеза стишовита в статических условиях (Стишов, Попова, 1961) в ударно-волновом эксперименте выше 14 ГПа был получен стишовит, структура которого с шестерной координацией кремния к кислороду сопоставлялась с “SRO”-фазой (Wackerle, 1962). В иной интерпретации допущены две фазы SiO2 с кремнием в шестерной координации – стишовит и “SRO”-фаза (McQueen et al., 1963). Это считалось подтвержденным в ударно-волновом эксперименте при 12–39 ГПа (De Carli, Milton, 1965). Однако об обнаружении “SRO”-фазы SiO2 не сообщалось по результатам анализов фаз кремнезема в метеоритных кратерах и в продуктах статических экспериментов по синтезу стишовита.

На поверхности формирующейся Земли стишовит после ударно-волнового синтеза испытывает “закалку” и приобретает кинетически устойчивое метастабильное состояние, в котором сосуществует с сопутствующими фазами кремнезема низкого давления от кварца до коэсита. По экспериментальным данным (Brazhkin et al., 1991) метастабильный стишовит при 1 атм и 670 °C превращается в аморфный кремнезем; при 3.5 ГПа стишовит превращается в коэсит. Аккреционное накопление массы оксид-силикат-металлического вещества планеты продолжается около 50 млн лет.

С ростом температуры возникает частичное плавление недр, при этом глубинная конвекция сосуществующих силикатных и металлических расплавов сопровождается их расслоением как несмесимых. В результате в гравитационном поле планеты формируются силикатная оболочка и металлическое ядро. Это завершается формированием глобального магматического океана (Ringwood, 1962; Abe, 1997; Добрецов, 2010; Armstrong et al., 2019; Bajgain et al., 2022), состав которого оценивается как ультрабазитовый пиролитовый (Ringwood, 1975; Lyubetskaya, Karenada, 2007) или карбонатно-хондритовый (McDonough, Sun, 1995; Carlson et al., 2014). При появлении ультрабазитовых расплавов происходит растворение и полная ассимиляция стишовита и других фаз кремнезема в них, в результате чего он исчезает как самостоятельная твердая фаза. Формирование глобального магматического океана завершается в последующие 500 млн лет с окончательным обособлением железно-никелевого ядра. При этом продолжающиеся импакт-метеоритные атаки его жидкой поверхности безрезультатны в отношении генезиса стишовита и пост-стишовитовых фаз.

Образование стишовита и пост-стишовитовых фаз в процессах формирования мантии при кристаллизации магматического океана

Эпоха кристаллизации глобального магматического океана продолжается 2.0 млрд лет и завершается стратификацией мантии с образованием сейсмических границ между верхней мантией, переходной зоной, нижней мантией и слоем D”, в котором бриджменит испытывает полиморфный переход в пост-перовскит (Oganov, Ono, 2004). От переходной зоны (500 км) до границы слоя D” с жидким ядром (2900 км, 126 ГПа) солидусные температуры возрастают от 2300 до 4200 К, а ликвидусные – от 2500 до 4700–5300 К (Fiquet et al., 2010; Andrault et al., 2011).

Состав магматического океана без Fe-Ni-металлической фазы ядра по главным компонентам соответствует системе MgO – FeO – CaO – Na2O – Al2O3 – SiO2 – (C-O-H). Гравитационное поле Земли способствует фракционной кристаллизации глобального магматического океана. Об этом свидетельствуют минералы перидотитов и эклогитов во включениях в алмазах переходной зоны и нижней мантии (McGregor, Carter, 1970; Wirth et al., 2007; Tschaurer et al., 2021). К продуктам фракционного механизма генезиса относятся также ксенолиты мантийных перидотитов и эклогитов, включая алмазоносные, которые ассоциированы в кимберлитовых трубках взрыва (Литвин и др., 2020).

Определяющее значение в физико-химических процессах генезиса стишовита принадлежит Fe-содержащей системе форстерит-фаялит, граничных фазы которой изменяются на (бриджменит + периклаз) – (ферросилит + вюстит) с повышением давления до 30 ГПа (рис. 2). Главные ее особенности связаны с реакционным появлением в переходной зоне Fe-акимотоита и в нижней мантии – Fe-бриджменита. Этим минералам принадлежит главная роль в осуществлении физико-химических процессов генезиса стишовита в сопряженных перитектических реакциях Fe-рингвудита-акимотоита в переходной зоне, а также Fe-бриджменита нижней мантии. Реализация этих процессов становится возможной в условиях плавления указанных систем, инициирования природных механизмов их фракционной кристаллизации при воздействии гравитационного поля Земли с повышением железистости расплавов и фаз, испытывающих фракционную кристаллизацию.



Рис. 2. Схематическая диаграмма субсолидусных фазовых превращений системы Mg2SiO4 – Fe2SiO4 при 1400°С для верхней мантии и переходной зоны (5–16 ГПа) с перемещением к системе (MgSiO3 + MgO) – (FeSiO3 + FeO) при 1600°С для переходной зоны и нижней мантии, содержащей стишовит (16–30 ГПа). Фазовые поля, обозначенные сплошными линиями, – по данным (Akaogi, 2007; Kojitani et al., 2022). Поля с пунктирными границами, учитывающие существование минерала акимотоита, введены авторами статьи. Символы фаз: Ol – оливин; FWds – ферровадслеит; FRwd – феррорингвудит; Ahr – аренсит; FRwd/Ahr – фазовый переход ферроригвудита в аренсит; FAki – ферроакимотоит; Per, FPer- периклаз, ферропериклаз; Wus, MWus – вюстит, магнезиовюстит; (Per •·Wus)ss – неограниченный твердый раствор периклаз-вюстит; Sti – стишовит; FBdm – ферробриджменит.



Стишовит на глубинах переходной зоны (410–670 км, 14–24 ГПа) является стабильной формой кремнезема.

В условиях переходной зоны стишовит образуется в совмещенных перитектических реакциях рингвудита и акимотоита, исследованных экспериментально (Litvin et al., 2020; Литвин и др., 2021). При этом сначала рингвудит (Mg,Fe)2SiO4 испытывает перитектическую реакцию с расплавом, в результате которой образуется акимотоит (Mg,Fe)SiO3. Затем в перитектической реакции акимотоита с расплавом образуется стишовит совместно с магнезиовюститом (Mg,Fe)SiO3 + L → (Fe,Mg)О (магнезиовюстит) + SiO2 (стишовит). На рис. 3 показано, что фракционная ультрабазит-базитовая эволюция магматизма переходной зоны (исходный состав вещества переходной зоны обозначен крестиком в кружке) последовательно контролируется следующей цепочкой элементов ликвидуса: от граничной эвтектики е2 (= L + Rwd + Aki + Dvm) вдоль моновариантной котектики 3 (= L + FRwd + FAki + Dvm) до перитектики рингвудита, в которой он исчезает, а формируется акимотоит – Р1 (= L + FRwd + FAki + FPer + Dvm), вдоль моновариантной котектики 4 (= L + FAki + MWus + Dvm) до перитектики акимотоита, в которой он исчезает, а формируется стишовит – Р2 (= L + FAki + Sti + MWus + Dvm), вдоль моновариантной котектики 5 (= L + MWus + Sti + Dvm) до граничной эвтектики е4 (= L + Wus + Sti + Dvm) с образованием субсолидусной ассоциации MWus + Sti + Dvm (см. рис. 1 в приложении). Таким образом, стишовит является минералом переходной зоны, продуктом совмещенных перитектических реакций рингвудита-акимотоита в процессе ультрабазит-базитовой эволюции ее магматизма. При этом данными физико-химическими механизмами обеспечен генезис стишовита на глубинах переходной зоны.



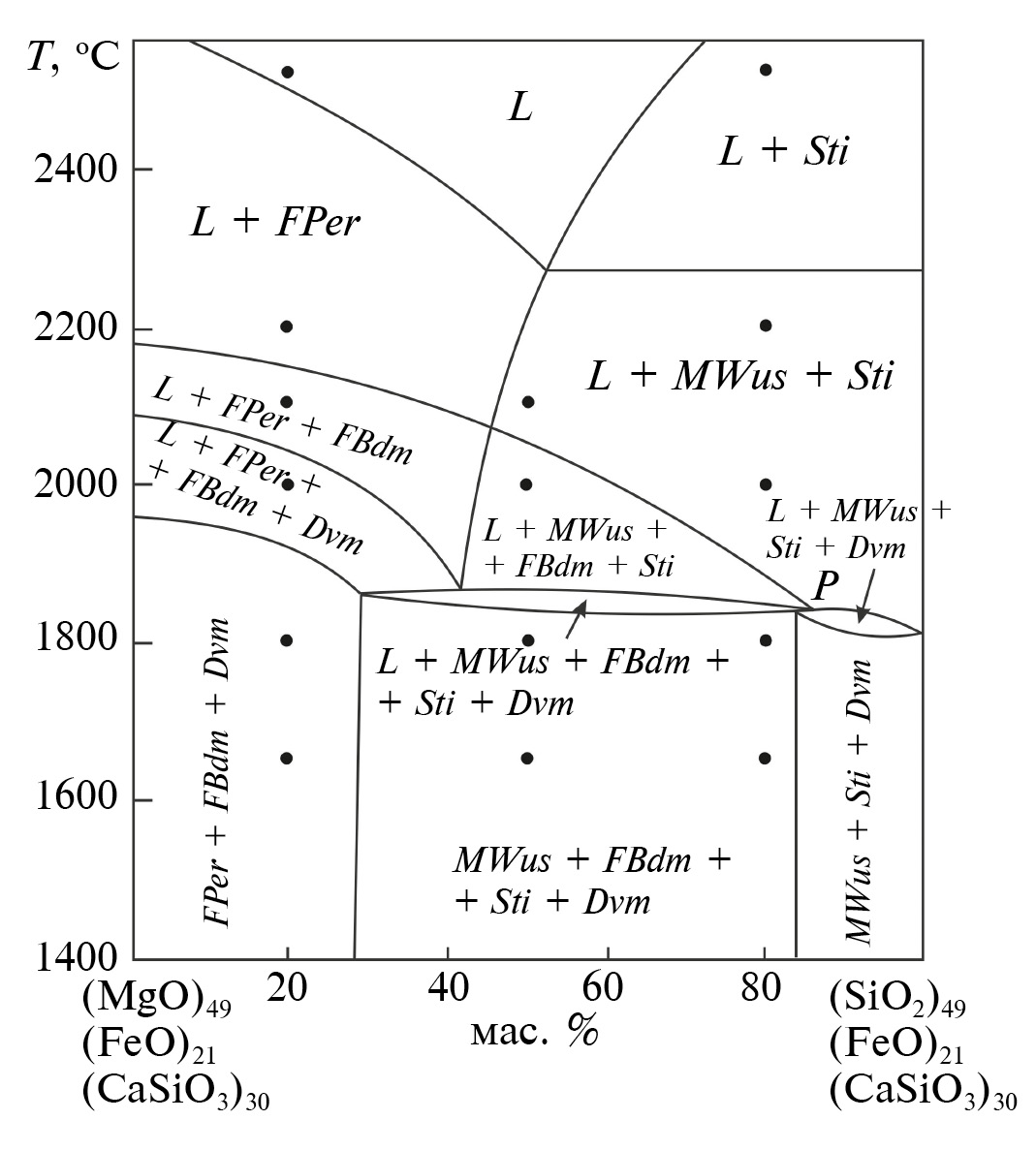

Рис. 3. Структуры ликвидуса (пунктирные линии) системы периклаз (MgO) – дейвмаоит (CaSiO3) – вюстит (FeO) – стишовит (SiO2) в проекции на изотермическое сечение ее субсолидуса (сплошные линии) при ~1600 °С в условиях переходной зоны Земли при 20 ГПа. Схематическая диаграмма, построенная авторами с использованием экспериментальных данных при 20 ГПа и 1100–1700 °С (Литвин и др., 2020), а также по данным (Ishii et al., 2011) при 21–28 ГПа и 1400–1800 °С. Символы граничных эвтектик: е1 = L + Per + Rwd + Dvm, е2 = L + Rwd + Aki + Dvm, е3 = L + Aki + Sti + Dvm, е4 = L + Wus + Sti + Dvm. Символы базовых перитектик: Р1 = L + FRwd + FAki + FPer + Dvm, Р2 = L+ FAki + Sti + MWus + Dvm. Косой крестик в кружочке – состав исходной породы переходной зоны. Цифрами 3, 4, 5 обозначены пунктирные моновариантные кривые, участвующие в ультрабазит-базитовой магматической эволюции. Жирные линии – твердые растворы.



Затем кристаллизация магматического океана распространилась на глубины нижней мантии, на которых стишовит стабилен в интервале 670–1800 км (23–70 ГПа). Преобладающий ультрабазитовый состав пород нижней мантии описывается системой ферропериклаз (Mg,Fe)O – бриджменит (Mg,Fe)SiО3 – дейвмаоит CaSiO3. Экспериментально подтверждено, что бриджменит с магнезиальным и маложелезистыми составами в этих условиях стабилен (Knittle, Jeanloz, 1987; Tsuchiya, Yagi, 1989). Между тем, железистый компонент бриджменита FeSiO3 неустойчив в РТ-условиях нижней мантии и разлагается на вюстит и стишовит. При этом, начиная с содержания около 60 мол.% компонента FeSiO3, высокожелезистый бриджменит также испытывает разложение с образованием ассоциации магнезиовюстита и стишовита (Irifune, Tsuchiya, 2007; Akaogi, 2007). Формированию высокожелезистых бриджменитов способствует режим фракционной кристаллизации ультрабазитовых магм нижней мантии. Фракционным накоплением в остаточных расплавах и бриджмените железистого компонента обусловлены перитектические реакции с образованием стишовита и полностью смесимых твердых растворов периклаз-вюститового состава. Авторы выполнили экспериментальные исследования при высоких давлениях и температурах, которыми раскрыта перитектическая реакция бриджменита с образованием стишовита (Литвин, 2014; Литвин и др., 2016, 2017; Литвин, Спивак, 2019; Spivak, Litvin, 2019; Литвин и др., 2021).

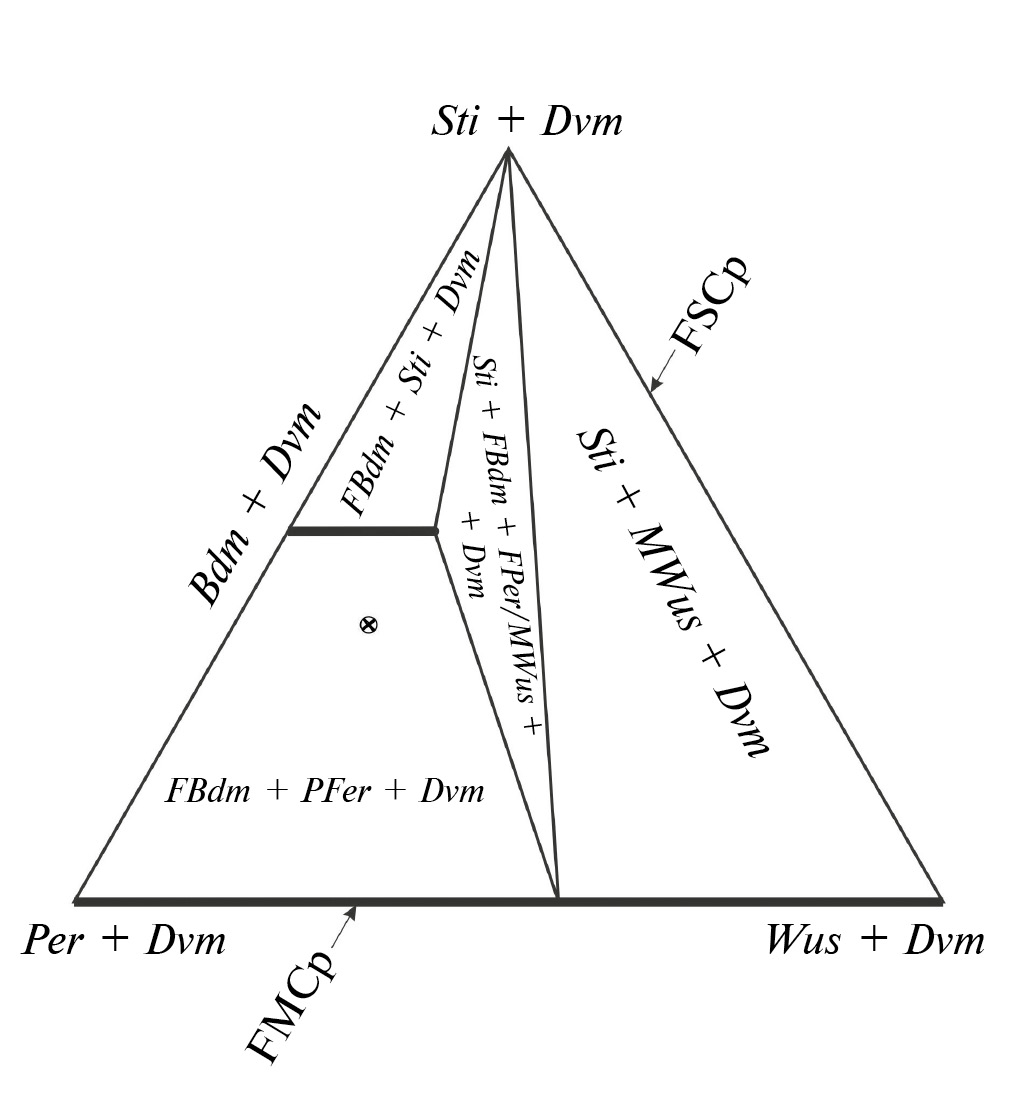

На рис. 4 по данным (Kaminsky, 2017) для определяющего минерального состава нижней мантии построена диаграмма фазового комплекса представительной системы Per – Sti – Wus – Dvm при 26 ГПа, на которой показаны субсолидусные ассоциации каждого отдельного симплекса. Также обозначен выбор политермического сечения FMCp – FSCp [(MgO)49(FeO)21(СaSiO3)30 – (SiO2)49(FeO)21(CaSiO3)30]. На рис. 5 приведена диаграмма фазовых отношений при плавлении этого политермического сечения по данным эксперимента при 26 ГПа. СЭМ-снимки экспериментальных образцов после закалки демонстрируют переход от ультрабазитовых составов (рис. 2. б в приложении) к базитовым (рис. 2, в, г в приложении). В результате определена структура ликвидуса коренного вещества нижней мантии (рис. 6).

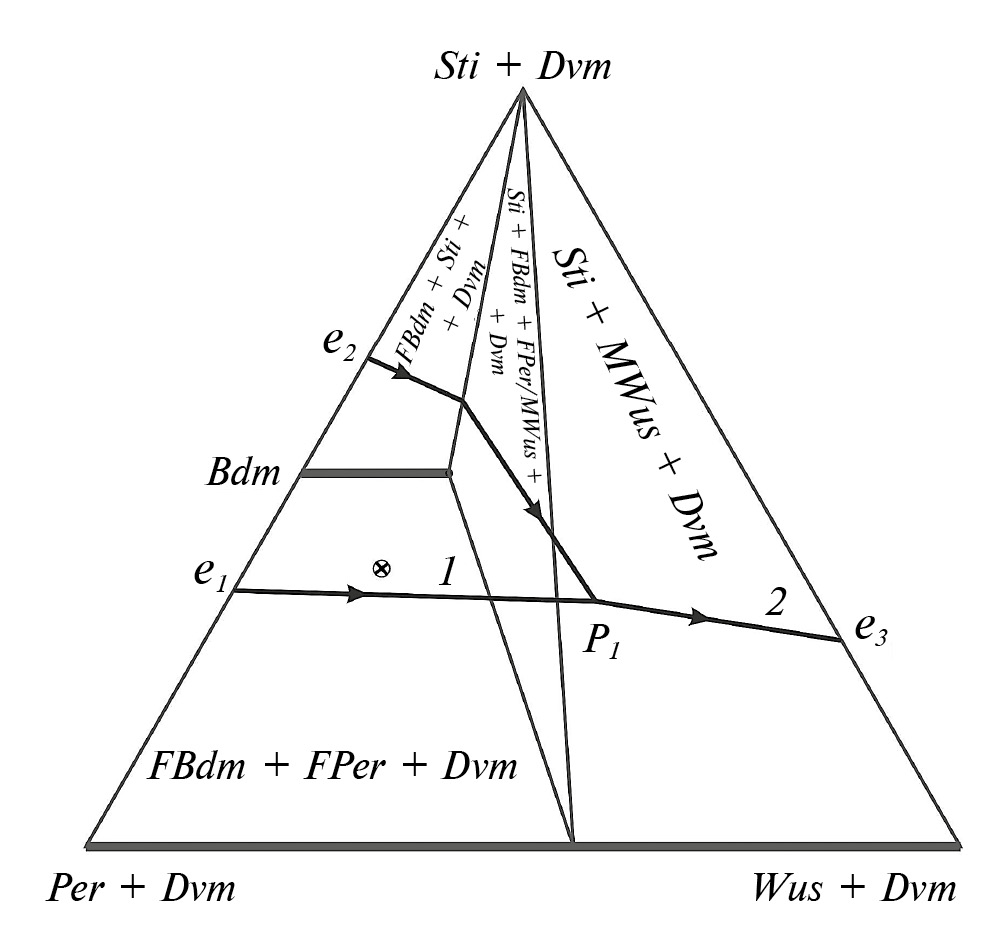

Рис. 4. Субсолидусный фазовый комплекс системы Per – Sti – Wus – Dvm при 26 ГПа. Косой крестик в кружочке – состав исходной породы нижней мантии. Стрелками показана позиция политермического сечения (MgO)49(FeO)21(СaSiO3)30 – (SiO2)49(FeO)21(CaSiO3)30, данные экспериментальных исследований которого представлены на рис. 6. Жирные линии – твердые растворы. По данным (Spivak, Litvin, 2019).



Рис. 5. Фазовые отношения при плавлении системы Per – Sti – Wus – Dvm в ее политермическом сечении (MgO)49(FeO)21(CaSiO3)30 – (SiO2)49(FeO)21(CaSiO3)30 при 26 ГПа. Экспериментальные точки показаны черными кружками. Р – перитектическая реакция FBdm и расплава L с образованием MWus и Sti. По данным (Spivak, Litvin, 2019).



Рис. 6. Проекция структуры ликвидуса системы Per – Dvm – Wus – Sti на ее изотермическое сечение в условиях нижней мантии Земли при 26 ГПа и 1700 °С. Обозначения для структуры ликвидуса – граничных эвтектик: е1 = L + Per + Bdm + Dvm, е2 = L + Bdm + Sti + Dvm, е3 = L + Wus + Sti + Dvm; базовых моновариантной котектики 1 = L + FBdm + FPer + Dvm, псевдононвариантной перитектики Р1 = L+ FBdm + FPer/MWus + Sti + Dvm, а также моновариантной котектики 2 = L + MWus + Sti + Dvm. Косой крестик в кружочке показывает примерный состав ультрабазитовой породы нижней мантии. Моновариантная котектика между е2 и Р1 (= L + FBdm + Sti + Dvm) в процессе эволюции нижне-мантийного магматизма не задействована. Жирные линии – твердые растворы. По данным (Spivak, Litvin, 2019).



По экспериментальным данным, в условиях нижней мантии обогащенный железистым компонентом бриджменит испытывает перитектическую реакцию с расплавом, продуктами которой являются магнезиовюстит и стишовит. Фракционная эволюция магматизма последовательно контролируется следующей цепочкой элементов ликвидуса (рис. 6): от эвтектики е1 = L + FPer + FBrd + Dvm вдоль моновариантной котектики (1) = L + FPer + FBrd + Dvm до перитектики бриджменита с образованием стишовита Р1 = L+ FBrd+ FPer/MWus + Sti + Dvm, вдоль моновариантной котектики (2) = L + MWus + Sti + Dvm до эвтектики е3 = L + Wus + Sti + Dvm.

Таким образом, к 2.0 млрд лет завершается кристаллизация глобального магматического океана, и возникает стратифицированная мантия, включая слой D”, с сейсмическими границами между верхней мантией, переходной зоной и нижней мантией. Если граница между верхней мантией и переходной зоной возникает из-за полиморфного превращения оливин-вадслеит, то сейсмическая граница между переходной зоной и нижней мантией – благодаря перитектической реакции рингвудита и расплава с образованием бриджменита и периклаза. В гравитационном поле кристаллизация магматического океана сопровождается эволюцией расплавов с образованием более железистых базитовых расплавов и образованием стишовита в перитектических реакциях рингвудита-акимотоита в переходной зоне, а также перитектической реакцией бриджменита в нижней мантии до глубины 1800 км.

На больших глубинах нижней мантии в перитектической реакции бриджменита и расплава осуществляется генезис пост-стишовитовой фазы SiO2 со структурой типа CaCl2, а в слое D”-сейфертита в перитектической реакции пост-перовскита и расплава. Стишовит и пост-стишовитовые минеральные фазы в данных случаях приурочены к глубинам их образования, и их транспорт к поверхности Земли неизвестен. С завершением фракционной кристаллизации магматического океана эти фазы кремнезема сохраняется in situ как постоянные минералы пород переходной зоны и нижней мантии, которые являются своеобразным устойчивым вещественным каркасом, обеспечивающим глобальную устойчивость планеты, глубины которой становятся ареной различных геодинамических процессов.

Генезис стишовита в алмазообразующих очагах переходной зоны и нижней мантии

Составы сингенетических включений в сверхглубинных алмазах позволяют определить граничные составы алмазообразующих систем мантии. Поскольку силикатные компоненты алмазообразующих сред генетически связаны с коренными минералами пород мантии (Litvin, 2017; Spivak, Litvin, 2019), становится возможным установить системы, характеризующие составы вещества мантии на глубинах переходной зоны и нижней мантии. В решении задач, раскрывающих механизмы генезиса алмазов, первостепенное значение имеют экспериментальные исследования многокомпонентных систем, составы которых отвечают критерию сингенезиса (Litvin, 2007). Согласно этому критерию, определяемые составы алмазообразующих сред должны обеспечивать образование алмазов и парагенных минеральных фаз, а также ростовой захват алмазами ксеногенных минералов.

Алмазообразующие очаги переходной зоны и нижней мантии формируются по нашему представлению следующим образом (Litvin, 2017; Spivak, Litvin, 2019). Главными ультрабазитовыми минералами переходной зоны являются рингвудит, Na-содержащий мэйджорит, дейвмаоит, а нижней мантии – ферропериклаз, бриджменит, дейвмаоит, Na-содержащие фазы (Na,Mg)3(Al,Si)6O12 и (Na,Mg,Fe2+)3(Al,Fe3+,Si)6O12 (Kaminsky, 2017). Формирование материнских карбонат-силикат-углеродных сред сверхглубинных алмазов связано с воздействием потоков высокотемпературного сверхкритического С-О-Н-флюида на минералы верхней мантии в области формирования алмазообразующих очагов. При этом осуществляются реакции СО2-метасоматической карбонатизации силикатных минералов мантии (Литвин и др., 2016). Температуры при воздействии водосодержащих флюидов выше температур плавления карбонатов, и в результате образуются расплавы карбонатов Mg, Fe, Ca, Na, в которых растворяются те же минералы мантии, а также кинетически устойчивый метастабильный графит. Образовавшиеся вначале локализованные расплавы объединяются в очаги полностью смесимых силикат-карбонат-углеродных расплавов, насыщенных углеродом. С понижением температуры возникают лабильно пересыщенные к алмазу расплавы, что необходимо для его массовой нуклеации. Дальнейший рост кристаллов алмаза продолжается при понижении степени пересыщения. Гравитационное поле Земли способствует режиму фракционной кристаллизации алмазообразующих расплавов, чем обеспечивается их ультрабазит-базитовая эволюция. При этом силикатные фазы воспроизводят перитектические реакции рингвудита-акимотоита и бриджменита с образованием стишовита, рассмотренные выше для коренных минералов мантии. Об этом также свидетельствуют парагенные включения стишовита и магнезиовюстита в сверхглубинных алмазах.

Развитие процессов ультрабазит-базитовой эволюции алмазообразующих расплавов системы Per – Wus – Sti – Dvm – Carb* нижней мантии раскрывается в результате экспериментальных исследований фазовых отношений в политермическом сечении (MgO)30(FeO)20(CaSiO3)15Carb*50 – (SiO2)20 (FeO)15(CaSiO3)15Carb*50 алмазообразующей системы нижней мантии на рис. 7 (Литвин, Спивак, 2019).



Рис. 7. Фазовые отношения при плавлении в политермическом сечении (MgO)30(FeO)20Carb*50 – (SiO2)30(FeO)20Carb*50 алмазообразующей системы нижней мантии Per – Wus – Sti – Carb* при 26 ГПа. Р – перитектическая точка L + FBdm + FPer/MWus + Sti + Carb*. Экспериментальные составы для кристаллизации алмаза отмечены черными треугольниками 1, 2 и 3 (источник углерода – графит). Стартовые составы для треугольных обозначений: 1 – (MgO)12.6 (FeO)12(SiO2)5.4Carb*30Gr40; 2 – (MgO)9(FeO)12(SiO2)9Carb*30 Gr40; 3 – (MgO)5.4(FeO)12(SiO2)12.6Carb*30Gr40. Gr – графит. По данным (Spivak, Litvin, 2019).



Эти процессы контролируются ликвидусной структурой системы (рис. 8), построенной по экспериментальным данным. В приложении на рис. 3 представлены СЭМ изображения экспериментальных образцов, демонстрирующие парагенное образование алмаза и минералов нижней мантии, включая стишовит. Таким образом, формирующимся алмазообразующим силикат-карбонат-углеродным средам совместно с веществом коренных силикатных пород мантии транслируется их способность к перитектическим реакциям рингвудита-акимотоита переходной зоны, а также бриджменита нижней мантии.

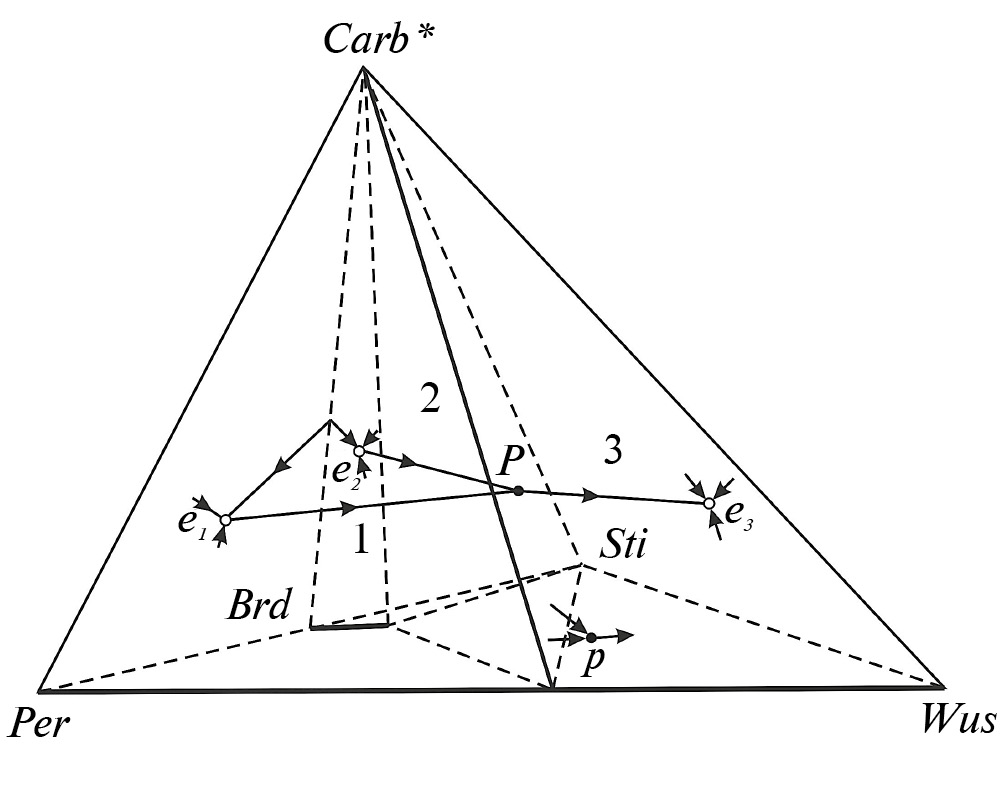

Рис. 8. Схематическая диаграмма фазовых отношений при плавлении алмазообразующей системы нижней мантии Per – Sti – Wus – Carb* при 26 ГПа. Условные обозначения: Р – перитектическая точка L + FBrd + FPer/MWus + Sti + Carb* при ~1500°С; p – перитектическая точка L + FBrd + FPer/MWus + Sti; e1 – эвтектическая точка L + Brd + Per + Carb*; e2 – эвтектическая точка L + Brd + Sti + Carb*; e3 –эвтектическая точка L + Wus + Sti + Carb*. По данным (Spivak, Litvin, 2019).



В обоих случаях эти перитектические реакции с расплавами завершаются образованием стишовита и магнезиовюстита в алмазообразущих средах. Показательно, что стишовит, образованный в стратифицированных коренных базитовых породах переходной зоны и нижней мантии, сохраняется in situ как самостоятельная минеральная фаза. Между тем, при кимберлитовом транспорте сверхглубинных алмазов с герметическими парагенными включениями стишовита возможны различные сценарии. Стишовит может либо превращаться в фазы кремнезема низких давлений во включениях, либо сохраняться в них в метастабильном состоянии вплоть до условий земной поверхности (Wirth et al., 2007). Это зависит от размеров включений стишовита и температурных условий транспорта (Зедгенизов и др., 2015). При небольших размерах разрушающие алмаз внутренние напряжения на контактах стишовит-алмаз могут не создаваться. В этих случаях стишовит, извлеченный из включения в алмазе в нормальных условиях, может сохраняться как кинетически устойчивая термодинамически метастабильная фаза. Особенности минералогии включений SiO2 в сублитосферных алмазах изучены в работе (Зедгенизов и др., 2019). Они ассоциируют с омфацитом, мэйджоритовым гранатом, CaSiO3, джеффбенитом и ферропериклазом. Включения SiO2 представлены коэситом, который, возможно, является ретроградным стишовитом.

Образование и полиморфные превращения стишовита в режимах глобальной мантийной конвекции

Режим глобальной мантийной конвекции характерен для последних 2 млрд лет (Добрецов, 2010; Кузьмин, Ярмолюк, 2016). Нисходящей ветвью конвекции является погружение в зонах субдукции литосферных плит в стратифицированную мантию до слоя D” с повышением давления и температуры. Восходящая ветвь конвекции представляет собой медленное продавливание из слоя D” суперплюмами вещества геосфер до земной коры с понижением давления и температуры (Литвин и др., 2021). В завершение в литосфере формируются области горячих точек, а на поверхности Земли – океанические острова и плато.

При субдукционном погружении кремнезем последовательно испытывает полиморфные превращения от коровых до пост-стишовитовых модификаций по цепочке: α-кварц → кристобалит → тридимит → β-кварц → коэсит → стишовит → фаза SiO2 со структурой типа СаСl2 → сейфертит. При этом стишовит, возникающий на границе коэсит/стишовит, прекращает свое существование на границе стишовит/фаза SiO2 со структурой СаСl2. Таким образом, стишовит существует, постоянно обновляясь, пока работает механизм субдукции.

Метаморфический полиморфизм кремнезема с образованием стишовита в условиях субдукции воспроизводится в статическом эксперименте при высоких давлениях и температурах. (Стишов, Попова, 1961; Sclar et al., 1962; Zhang et al., 1993). О формировании стишовита при погружении базальта сообщалось по результатам экспериментов при 25–37 ГПа (Irifune, Ringwood, 1993; Ono et al., 2001; Liu et al., 2007).

При восхождении суперплюмов от слоя D” до земной коры в режиме понижающегося давления кремнезем последовательно испытывает полиморфные превращения от пост-стишовитовых до коровых полиморфных фаз. При этом стишовит, возникающий на границе (фаза SiO2 со структурой типа CaCl2 /стишовит), прекращает свое существование на границе стишовит/коэсит. Таким образом, стишовит существует, постоянно обновляясь, пока работает механизм восхождения суперплюмов.

Однако в условиях восхождения суперплюмов реализуются несколько тесно связанных механизмов генезиса стишовита и других фаз кремнезема – перитектические реакции пост-перовскита, бриджменита, рингвудита-акимотита, а также полиморфные превращения от “пост-стишовитовых” до коровых полиморфных фаз.

Восхождение частично или полностью расплавленных суперплюмов, более высокотемпературных и менее плотных, чем окружающее вещество мантии, осуществляется в форме последовательно взаимосвязанных конвективных ячеек (Кирдяшкин и др., 2016). Сферическая головная часть суперплюмов подпитывается через хвостовую часть веществом и теплом из слоя D”, при этом реагируя с веществом нижней мантии и сближаясь с ним по составу. Это происходит в диффузионном и конвективном режимах в фронтальных головных и хвостовых термоградиентных зонах (Коваленко и др., 2006; Литвин и др., 2021). В гравитационном поле при подъеме за 3–5 млн лет со скоростью 0.6–1.1 м/год (Добрецов, 2010) возможно фракционное удаление минеральных фаз не только в маловязких частичных расплавах суперплюмов, но и в расплавах, поступающих в их фронтальную и хвостовую зоны из вмещающей мантии.

В РТ-условиях слоя D” в режиме фракционной кристаллизации вероятна перитектическая реакция железистого пост-перовскита и расплава с образованием сейфертита и магнезиовюстита. С перемещением в РТ-условия нижней мантии сейфертит превращается в фазу SiO2 со структурой типа СаСl2, а пост-перовскит в бриджменит. Режим фракционной кристаллизации обогащает бриджменит железистым компонентом, что приводит к его перитектической реакции с расплавом с образованием фазы SiO2 со структурой типа СаСl2. Эта фаза кремнезема, имеющая двойное происхождение, с понижением давления превращается в стишовит, а в результате новой перитектической реакции бриджменита стишовит появляется дополнительно. В РТ-условиях переходной зоны стишовит образуется в перитектической реакции Fe-акимотоита и увеличивает общую массу стишовита в суперплюме. Перитектические реакции Mg, Fe-силикатов в этих условиях прекращаются в связи со “стишовитовым парадоксом” (Литвин, 2014; Литвин и др., 2017), когда исчезает их причина – диспропорционирование железистых компонентов на окислы железа и кремния. С дальнейшим понижением давления “суммарный” стишовит полиморфно превращается в коэсит, который затем – в фазы кремнезема низких давлений.

Таким образом, в условиях глобальной мантийной конвекции стишовит существует как постоянно обновляемый полиморфный минерал кремнезема в РТ-условиях его стабильности. Это состояние стишовита реализуется в статических полиморфных превращениях кремнезема низких давлений при субдукционном погружении кремнезем-содержащих плит земной коры с повышением давления до слоя D”, а также в его перитектическом и полиморфном генезисе при восхождения суперплюмов с понижением давления из слоя D” с участием пост-стишовитовых фаз кремнезема.

Возобновление импактного генезиса стишовита и пост-стишовитовых фаз кремнезема

Кристаллизация силикатного глобального магматического океана начинается с образования первоначальной коры. Метеоритные атаки первоначально разрушают ее. Со временем земная кора упрочняется, а импактное образование стишовита возобновляется и в дальнейшем становится менее интенсивным. Оно продолжается до настоящего времени.

Кристаллической структурой с шестерной координацией кремнезема к кислороду, подобно стишовиту, обладают пост-стишовитовые фазы, к которым относятся SiO2 со структурой CaCl2 и сейфертит. Маловероятно, чтобы эти фазы могли устойчиво существовать в составе ультрабазитового вещества нижней мантии и слоя D”, окружающего ядро Земли на глубинах 2700–2900 км (Sidorin et al., 1999). Однако, их появление становится возможным в перитектических реакциях с расплавами пост-перовскита в слое D”, а также бриджменита в нижней мантии. Нельзя исключить, что совместно со стишовитом пост-стишовитовые фазы могли формироваться в период аккреции метеоритов, самого раннего в геотектонической истории Земли, но были ассимилированы магмами при наступлении периода глобального магматического океана.

В экспериментах при более 268 ГПа обнаружена и сохранена в метастабильном состоянии также самая плотная фаза SiO2 со структурой пирита (Kuwayama et al., 2005). По экспериментальным данным (Murakami et al., 2003), полиморфный переход фазы SiO2 со структурой типа CaCl2 в сейфертит вероятен при 113–130 ГПа, что близко совпадает с границей слоя D” и жидкого железно-никелевого ядра. При этом сейфертит стабилен до 150–260 ГПа, т. е. поле его стабильности в основном лежит в области жидкого ядра (граница с твердым ядром на глубине 5150 км при 330 ГПа). Существование фазы SiO2 со структурой пирита, условия появления которой выходят за пределы давлений на глубинах мантии Земли, не исключено в условиях других планет солнечной системы (Kuwayama et al., 2005).

Заключение

В экспериментах при высоких давлениях и температурах раскрыты условия полиморфного генезиса стишовита на глубинах 400–1800 км переходной зоны и мантии Земли. Экспериментально в этих же РТ-условиях установлено образование стишовита в перитектических реакциях рингвудита-акимотоита и бриджменита с расплавами в мантийных и алмазообразующих системах на глубинах переходной зоны и нижней мантии Земли. Однако на этих глубинах термодинамически стабильный стишовит базитовых пород мантии и включений в алмазах является глобально распространенным, но недоступным in situ. На поверхности Земли доступен только мало распространенный метастабильный стишовит в двух случаях – как парагенное включение в “сверхглубинных” алмазах, перемещенных кимберлитами из нижней мантии (Wirth et al., 2007), и как закалочная фаза в веществе метеоритных кратеров (Chao et al.,1962).

В генезисе стишовита важны тесные физико-химические и геотектонические связи. Образование стишовита происходило во все геотектонические эпохи Земли. В период аккреции метеоритов ударно-волновое происхождение стишовита на поверхности формирующейся планеты было обусловлено космическими факторами. Оно начинается с накопления метастабильного стишовита в аккретированном гетерогенном оксид-силикат-металлическом веществе, которое постепенно разогревалось. В итоге это вещество расплавлялось, дифференцировало на металлическое ядро и оболочку в виде глобального магматического океана, в расплавах которого стишовит мог ассимилироваться и исчезнуть как самостоятельная минеральная фаза.

Кристаллизация глобального магматического океана привела к последовательному образованию пород земной коры, верхней мантии, переходной зоны, нижней мантии и зоны D” на границе с жидким железно-никелевым ядром. Химический состав мантии Земли определяется uлавным образом многокомпонентной системой MgO – FeO – CaO – Na2O – Al2O3 – SiO2. С обособлением железно-никелевого ядра усилилось гравитационное поле Земли, что способствовало фракционной ультрабазит-базитовой магматической эволюции с переходом от формирования перидотитовых пород к эклогитовым (Литвин, Кузюра, 2021). В режиме фракционной эволюции обеспечивается повышение концентраций железистых компонентов в рингвудите и акимотоите переходной зоны и бриджмените нижней мантии.

Собственно, земная история стишовита начиналась в условиях ультрабазит-базитовой эволюции мантийного магматизма и связана с его генезисом в перитектических реакциях высокожелезистых рингвудита-акимотоита (Litvin et al., 2020) и бриджменита (Литвин, 2014; Litvin, 2017; Spivak, Litvin, 2019). Вероятно, при этом образовано и сохраняется основное количество стишовита на Земле. Генезис стишовита известен также для алмазообразующих процессов в очагах карбонат-силикат-углеродных расплавов, которые формировались на основе главных минералов переходной зоны и нижней мантии; при этом силикатным компонентам алмазообразующих сред транслирована способность к перитектическим реакциям рингвудита-акимотоита и бриджменита с расплавами.

В стишовите создается октаэдрическая координация кремнезема Si6+ с кислородом, которая сохраняется в “пост-стишовитовых фазах” SiO2. Шестерную координацию кремния с кислородом имеет структура самого распространенного в нижней мантии бриджменита. На этой основе объяснены проблемные геофизические свойства нижней мантии и разработана ее непротиворечивая силикатная модель.

С появлением и развитием глобальной мантийной конвекции новые возможности для генезиса стишовита и других полиморфных фаз кремнезема в самых широких интервалах как возрастающего, так и понижающегося давления (и глубинности Земли). Субдукционное погружение литосферных плит до слоя D” сопровождается метаморфическим полиморфизмом фаз кремнезема низких давлений с образованием стишовита, а затем превращением стишовита в “пост-стишовитовые” фазы. С другой стороны, при восхождении термохимических суперплюмов от слоя D” перитектические механизмы образования сверхплотных фаз кремнезема совмещены с их метаморфическим полиморфизмом от “пост-стишовитовых” фаз до стишовита. Затем осуществляются полиморфные превращения от стишовита до кварца. Таким образом, в условиях восходящих и нисходящих режимов глобальной конвекции стишовит является постоянно обновляемым, но недоступным минералом.

Полиморфные фазы кремнезема являются самостоятельными минералами на всех глубинах земной коры и мантии, включая слой D”. Они представляют собой своеобразные индикаторы возрастающего давления вплоть до границы с расплавленной железно-никелевой оболочкой ядра Земли. Стишовит – стабильная фаза базитовых пород стационарной мантии на глубинах 400–1800 км.

Формирование достаточно прочной земной коры при затвердевании магматического океана обеспечило возобновление космического ударно-метеоритного генезиса стишовита. Однако продуктивность этого процесса значительно снижена по сравнению с периодом аккреции метеоритов на ранних этапах формирования Земли. Тем не менее, исследование процессов образования стишовита и других полиморфных фаз кремнезема как в ударно-метеоритных кратерах, так и в ударно-волновых экспериментах позволяет более реалистично оценить их генезис в период аккреции метеоритов, вещественные свидетельства которого стерты при формировании глобального магматического океана.

Авторы искренне признательны рецензентам и научному редактору статьи д. г.- м. н. Олегу Александровичу Луканину за тщательное изучение манускрипта и сопроводительных материалов статьи, а также ценные замечания, которые в итоге сделали данную статью лучше и понятней. Выражаем благодарность академику С. М. Стишову, предложившего проф. Ю. А. Литвину к 60-летию открытия стишовита подготовить очерк “Гость из мантии Земли”, опубликованный в популярной Независимой газете, 28 апреля 2021 г. Приложение НАУКА. HTTPS://WWW.NG.Ru/НАУКА. Материалы и иллюстрации из нее использованы в статье Liebermann R. C. (2022) My research connections with Russian Scientists over the past half Century. International Journal of Geosciences 13, 155–173.

Исследование выполнено в Институте экспериментальной минералогии им. академика Д. С. Коржинского РАН в рамках темы НИР ИЭМ РАН FMUF-2022-0001.

Приложение

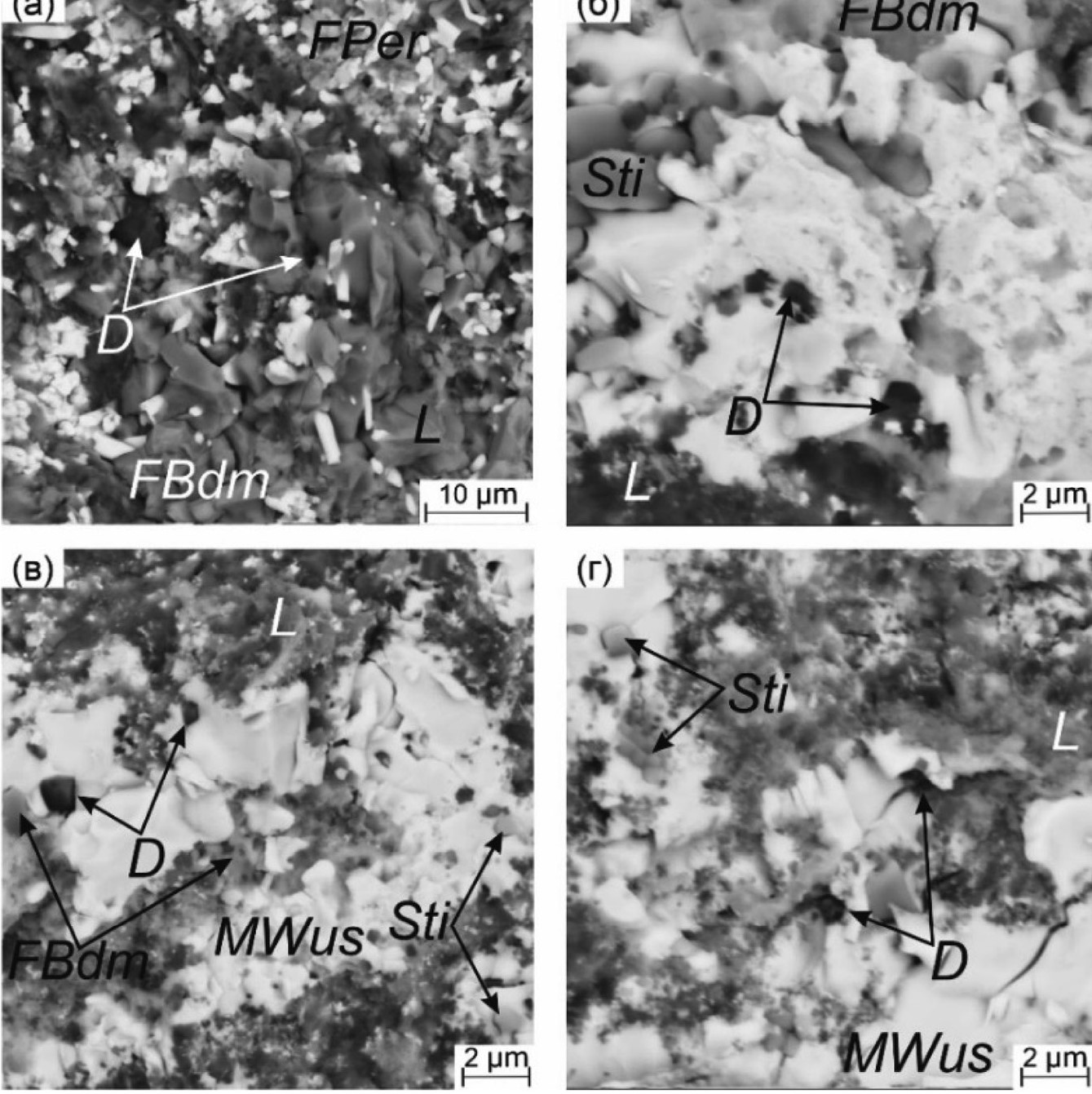

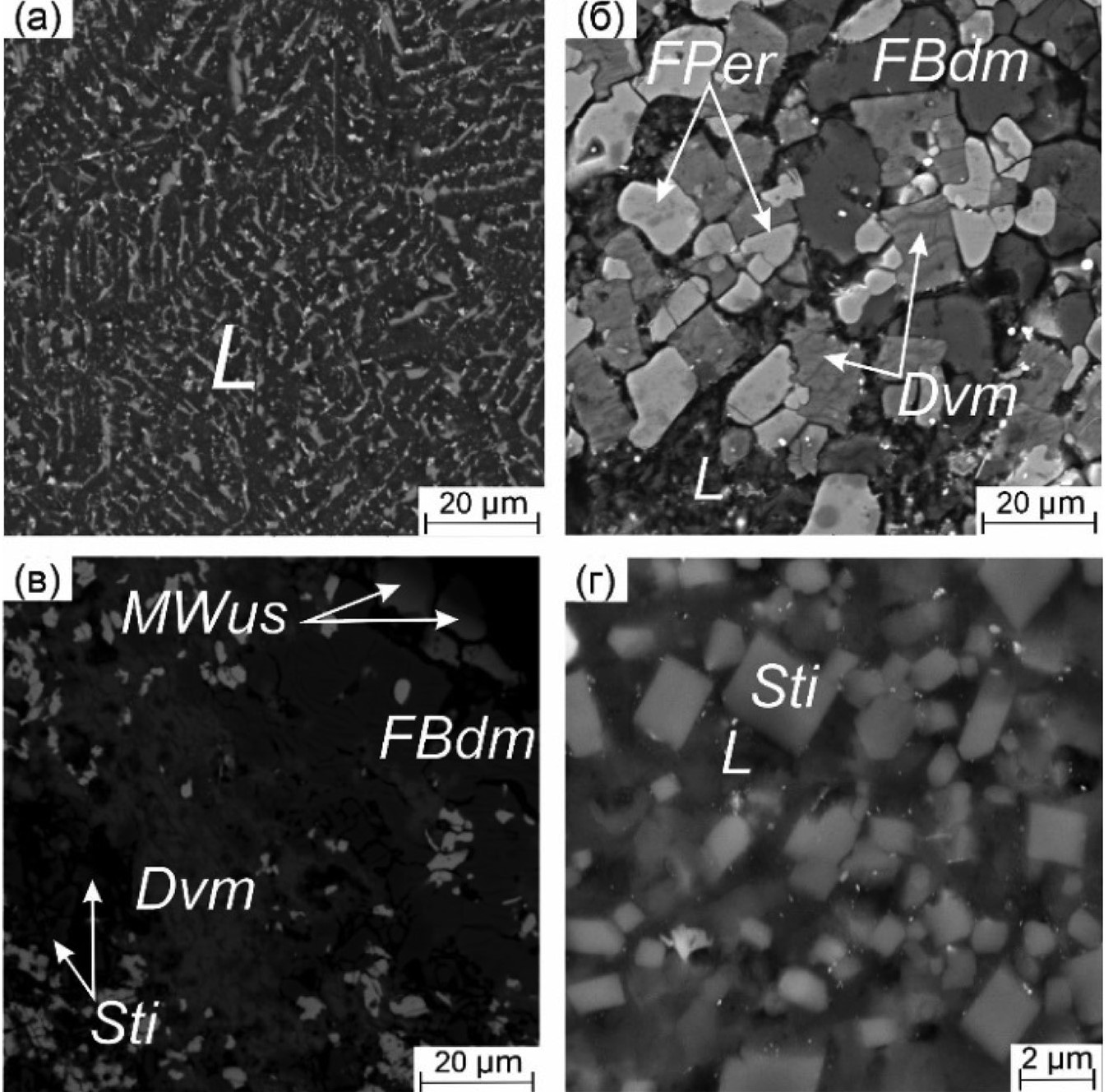

Рис. 1. Снимки СЭМ фаз базитовых ассоциаций переходной зоны L + MWus + Sti + Dvm при 1200 °С: (a) L + MWus + Sti при 1400 °С; (б) в результате закалки экспериментальных образцов с составами, соответствующими моновариантной котектике L+ MWus + Sti + Dvm при 20 ГПа. По данным (Литвин и др., 2021).



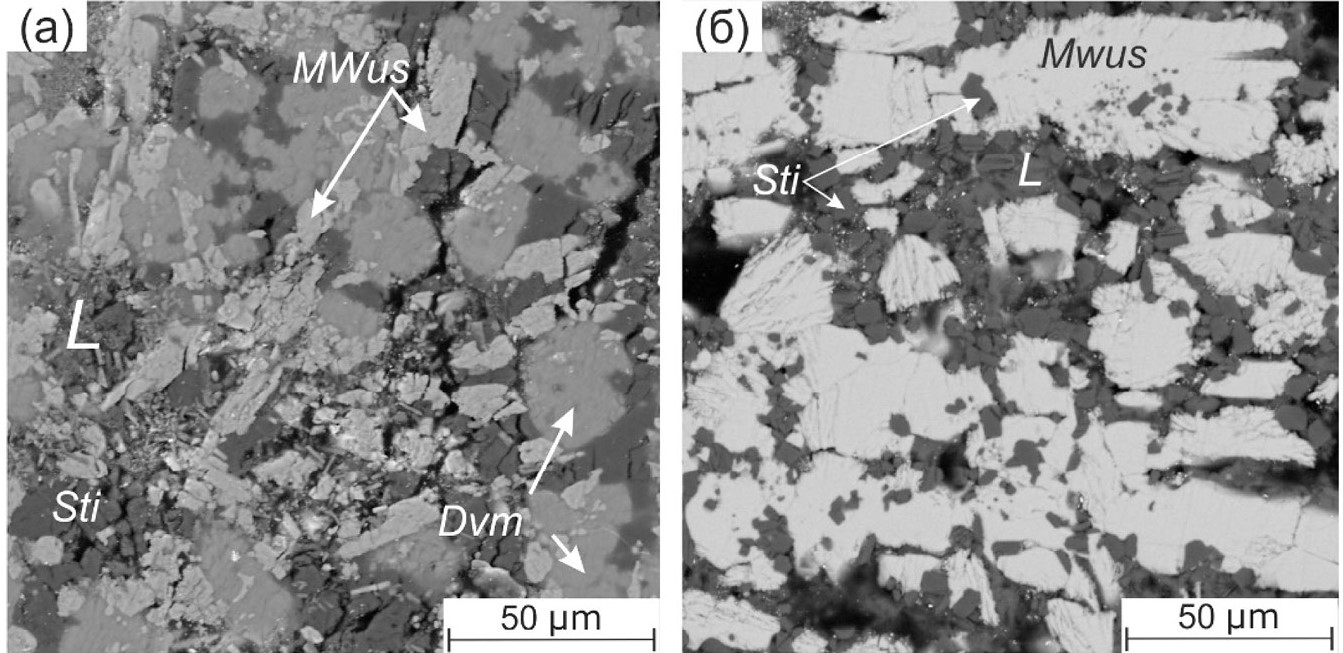

Рис. 2. Снимки СЭМ экспериментальных образцов при плавлении системыPer – Sti – Wus – Dvm при 26 ГПа после закалки, в том числе: (а) полный расплав L при 2500 °С, (б) фазовая ассоциация симплекса FPer + FBdm + Dvm при частичном плавлении (L) при 2000 °С, (в) фазовая ассоциация симплекса FBdm + MWus + Sti + Dvm с промежуточными продуктами перитектической реакции бриджменита при 1650 °С, (г) ликвидусный стишовит Sti в расплаве L при 2500 °С. По данным (Spivak, Litvin, 2019).



Рис. 3. СЭМ снимки экспериментальных образцов, полученных при кристаллизации алмазов и ассоциированных минеральных фаз в расплавах, пересыщенных растворенным углеродом, в политермическом сечении (MgO)30(FeO)20Carb*50 – (SiO2)30(FeO)20Carb*50: (см. рис. 9 с алмазообразующими составами 1, 2 и 3 при 26 ГПа и 1700 °С). Алмазоносные образцы после закалки: (а, состав 1) – L + алмаз D + FPer + FBrd; (б и в, состав 2) – L + D+ FBdm + Sti и L + FBdm + MWus + Sti; (г, состав 3) – L + D + MWus + Sti. По данным (Spivak, Litvin, 2019).



1 Использованы символы минералов по рекомендации Комиссии по новым минералам, номенклатуре и классификации Международной минералогической ассоциации (Warr, 2021).

×
