Введение

Согласно статистике, порфировые месторождения содержат от 50 миллионов до нескольких миллиардов тонн прожилково-вкрапленных и брекчиевых руд при средних содержаниях 0.2–1.5% Cu, <0.01–0.3% Mo и <0.01–1 г/т Au (Dilles, John, 2021). Рудная минерализация сосредоточена как в гранитоидных интрузиях штокообразной или дайковой формы, так и во вмещающих породах. По соотношению металлов рудные системы делятся на медные, медно-молибденовые и молибденовые. При этом золото является важным металлом примерно в 25% систем. Несколько процентов порфировых систем также содержат олово и вольфрам. В качестве попутных продуктов иногда извлекаются серебро, свинец, селен и палладий (John, Taylor, 2016). С порфировыми интрузиями также связаны эпитермальные и скарновые месторождения (Sillitoe, 2010), получившие в российской литературе аббревиатуру ПЭРС (e. g., Плотинская, 2017).

Медно-порфировые рудники обеспечивают до 70% мировой добычи меди, включая самый крупный в мире медный рудник на базе медно-порфирового месторождения Эскондида в Чили. В 2020 году он произвел свыше 1 млн т меди (Якубчук, 2022), что эквивалентно примерно 5% мирового рудничного производства меди или всему годовому производству рафинированной меди России в 2020 г.(Государственный …, 2021). Из порфировых месторождений добывается почти весь мировой молибден, около 20% мирового золота, 80% рения, почти весь теллур и значительное количество серебра и цинка (Sillitoe, 2010; John, Taylor, 2016).

Всего в мире на 2022 г. известно свыше 1200 порфировых систем, данные о большинстве из которых опубликованы в открытой базе данных Геологической Службы США (Singer et al., 2008). В этой базе данных сделано много допущений, особенно в отношении региона Северной Евразии. Так, к порфировым месторождениям отнесено золоторудное в связи с гранитоидами Васильковское месторождение в Казахстане, а также Тарор и Джилау в Таджикистане и золоторудное месторождение Мокрско в Чехии, а на Камчатке предполагается наличие порфировой системы в районе эпитермального месторождения Кумроч. Кроме того, в базе данных учтены некоторые медные скарны и молибден-кварцевые жилы как потенциальные индикаторы порфировых систем. Тем не менее эта база данных была мною принята за основу, постоянно обновляется, корректируется и дополняется на протяжении многих лет. В последнее время пополнение происходит за счет публикации информации из Северо-Восточного Китая, Внутренней Монголии и Сихотэ-Алиня. Всего в базе данных для Северной Евразии учтено 235 объектов, или около 18% от общего числа.

Наибольшее количество порфировых систем обнаружено в Андах и Кордильерах (фиг. 1), где они имеют преимущественно мезозойско-кайнозойский возраст (Seedorf et al., 2005). Там же располагаются все известные 15 супергигантов с ресурсами руды свыше 5 млрд т. При этом 5 из них с ресурсами свыше 10 млрд т обнаружены в Чилийских Андах. Геодинамически они приурочены к активной континентальной окраине обеих Америк, так или иначе формирующейся за счет субдукции океанических плит, расположенных к востоку от Восточно-Тихоокеанского поднятия и его продолжения на север.

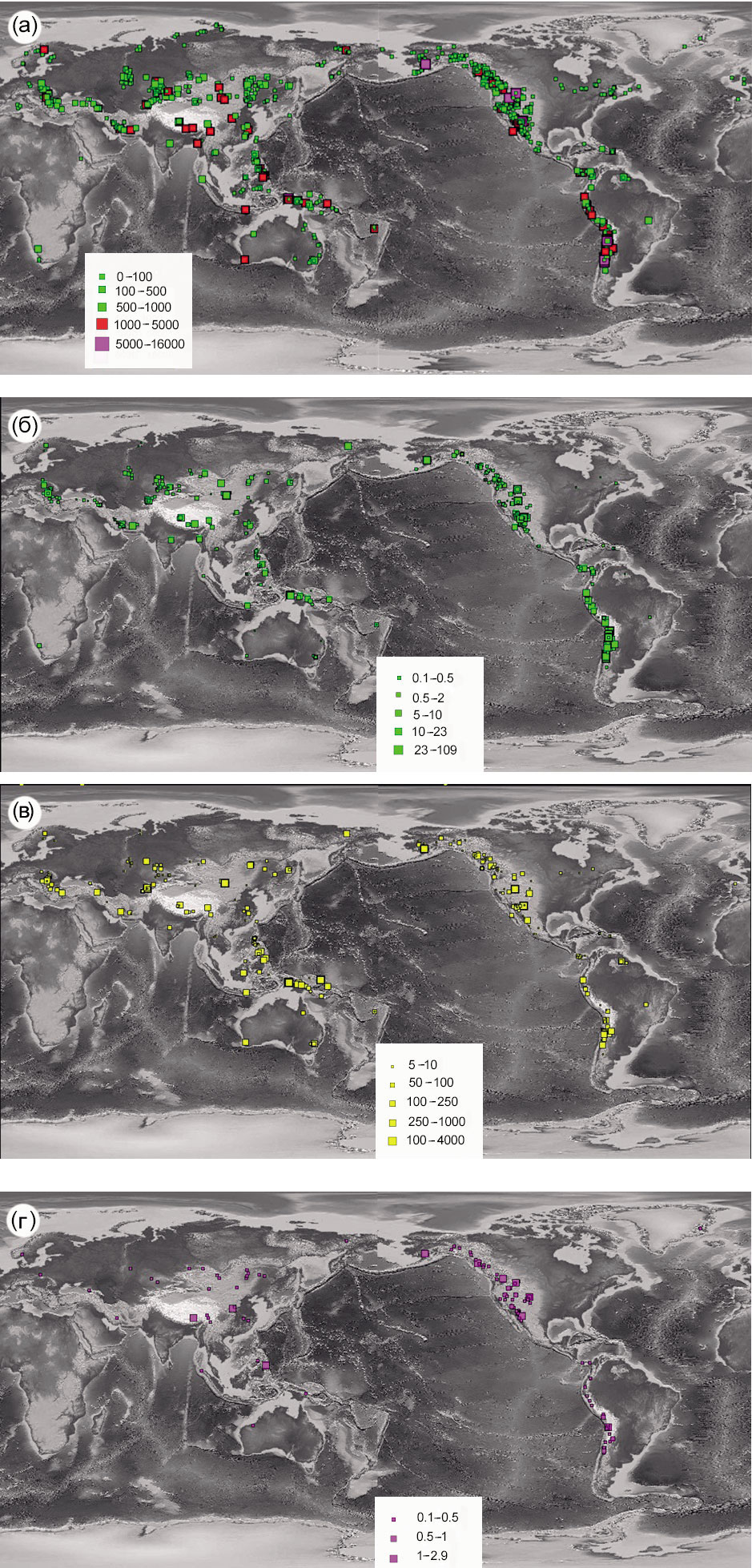

Фиг. 1. Глобальное распределение медно-золото-порфировых месторождений и проявлений по: а — количеству руды (млн т), б — по количеству меди (млн т), в — по количеству золота (т) и г — по количеству молибдена (млн т). Составил А.С. Якубчук с изменениями по (Singer et al., 2008).

На западной активной окраине Тихоокеанской плиты сформировались порфировые месторождения меньшего размера, среди которых присутствуют гиганты свыше 1 млрд т (во всей базе их 102) кайнозойского, мезозойского и палеозойского возраста. Палеозойские системы обнаружены в пределах Центрально-Азиатского складчатого пояса и на пока еще плохо обследованном Таймыре. Известны они и на востоке Австралии в Лахланском складчатом поясе (Singer et al., 2008). Кроме того, фанерозойские медно-золото-порфировые месторождения встречаются в поясе Тетис и варисцидах Европы.

Особенностью этих месторождений является приуроченность к юным и зрелым островным дугам, которые вошли в состав Евразии и Австралии, а не к окраинно-континентальным магматическим поясам андийского типа. Эти месторождения имеют меньшие объемы руды, чем на востоке Тихого океана, но более высокие содержания золота, что делает их конкурентоспособными.

Архейские и палеопротерозойские порфировые системы мало распространены, но они известны на каждом континенте (всего около 60). При этом в Африке известно наименьшее количество порфировых систем вообще. Среднепротерозойской паузе длительностью в сотни миллионов лет частично соответствуют железооксидно-медно-золоторудные месторождения (IOCG), которые некоторыми исследователями (Skirrow, 2022) рассматриваются как среднепротерозойские аналоги порфировых систем. Наиболее известными отрабатываемыми докембрийскими порфировыми системами являются архейский золото-порфировый Боддингтон в Австралии (Turner et al., 2020) и палеопротерозойский Айтик (Singer et al., 2008) в Швеции, рудные ресурсы в каждом из которых превышают 1 млрд т.

Таким образом, по совокупному количеству руды и металлов главными фанерозойскими порфировыми провинциями мира (в порядке значимости) являются Анды, Кордильеры, Индонезия-Филиппины, Центральная Азия, Западный Тетис и восточная Австралия. Каждая из них содержит хотя бы одно месторождение или проявление с ресурсами более 1 млрд т.

В СССР были найдены и частично разведаны многие порфировые месторождения и проявления. Однако добыча из таких месторождений была запущена в основном в Средней Азии и Закавказье. В Российской Федерации в советское время в отработку было запущено только Сорское порфировое месторождение в Кузнецком Алатау (в 1953 г.), где главным продуктом является молибден, а медь добывается в небольших количествах (Государственный …, 2021).

В России в советское время порфировые месторождения в силу их относительной бедности (~0.4% Cu) не выдерживали конкуренции с колчеданными и медно-никелевыми сульфидными месторождениями (>1% Cu) и после их открытия не продвигались до стадии добычи. По содержаниям меди порфировые системы бывшего СССР значительно уступают андийским. Однако в них, как и в порфировых системах западной части Тихого океана, присутствует золото с содержаниями 0.2–2 г/т, что и делает их экономически конкурентоспособными.

Содержания золота в порфировых системах на восточной активной окраине Тихого океана, как правило, составляют 0.01–0.1 г/т, что оказывается значимым только в медном концентрате при больших объемах переработки рудной массы. Таким образом, общее количество золота и на восточной, и на западной окраинах Тихого океана, включая Центральную Азию, может быть сопоставимым, но существенно различается по содержаниям (фиг. 2). Анализ закономерностей распределения трех главных полезных компонентов в порфировых системах показывает, что главным контролирующим фактором концентрации золота и меди является щелочность и кремнеземистость магм (Hollings et al., 2004; Cooke et al., 2005).

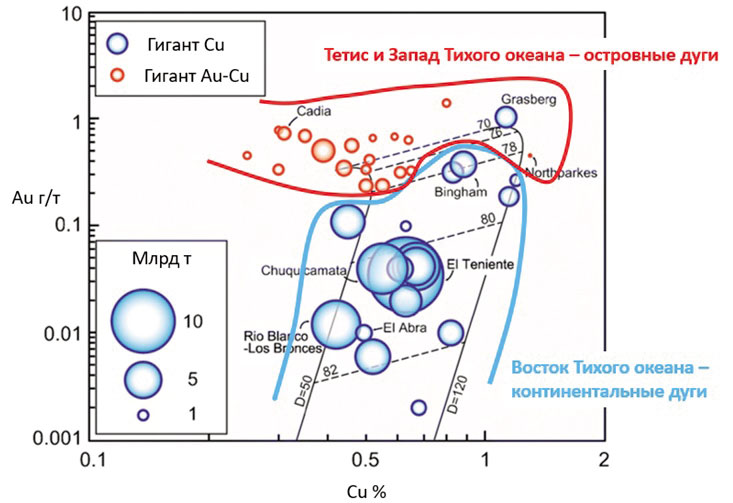

Фиг. 2. Содержания золота и меди в некоторых порфировых системах континентальных дуг востока Тихого океана и островных дуг запада Тихого океана (изменено по (Cooke et al., 2005, 2007)).

В данной статье рассматриваются порфировые системы Северной Евразии от Урала до Тихого океана, тектонически располагающиеся к востоку от Восточно-Европейского кратона и к северу от картонов Тарима и Северного Китая (Yakubchuk et al., 2005, 2012; Seltmann et al., 2014). Большинство из них содержит как медь, так и золото, по соотношению которых выявляется две группы — более богатые и менее богатые обоими металлами (фиг. 3). На основе месторождений первой группы рудники были запущены до 2000 г. На основе второй это стало возможным только после 2010 г., после роста цен на медь и золото, хотя многие системы (Бозшаколь, Актогай) известны более 50 лет. Многие системы являются молибден-порфировыми.

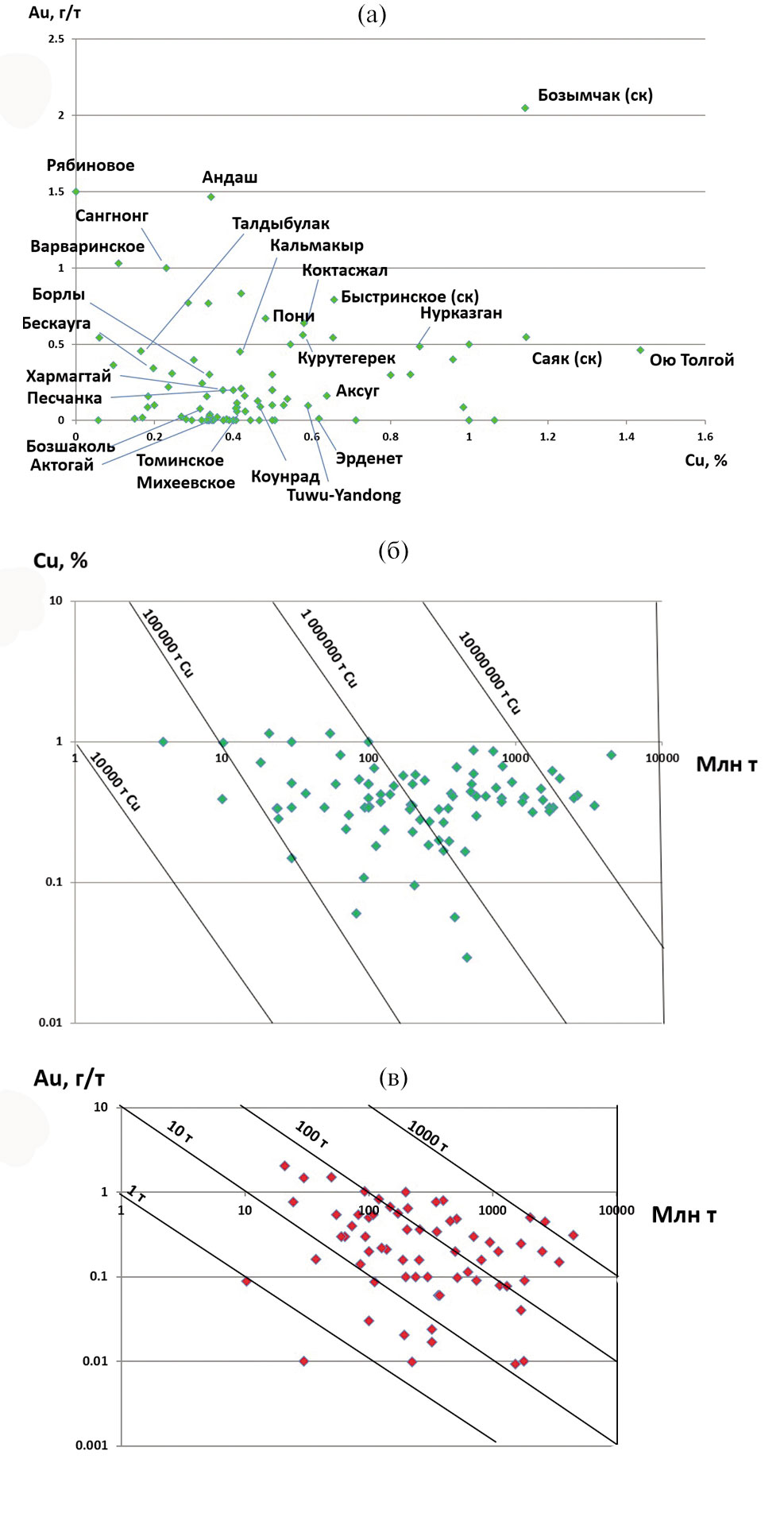

Фиг. 3. Порфировые системы Северной Евразии: а — соотношение меди и золота; б — соотношение ресурсов руды и содержаний меди; в — соотношение ресурсов руды и содержаний золота. СК — скарн.

Важной особенностью порфировых систем является наличие или отсутствие зон вторичного гипергенного обогащения как сульфидным материалом, так и медными окислами, которые особенно хорошо развиваются в условиях пустынного климата (Brimhall et al., 1985). Однако в порфировых системах Северной Азии наиболее крупные запасы этого типа (свыше 1 млн т извлеченной меди) обнаружены только в порфировых системах Коунрада (Казахстан) и Эрденета (Монголия). Зоны вторичного обогащения/окисления меньшего размера обнаружены в крупных порфировых системах Алмалыкской группы (Узбекистан), Актогая (Казахстан) и Ою-Толгоя (Монголия), где они присутствуют, но не имеют определяющего экономического значения.

В статье будут рассмотрены региональная зональность и практические аспекты морфологии и структурного контроля порфировых кластеров. Уровень эрозионного среза порфировых систем (ПЭРС) будет оцениваться по модели Ричарда Силлитое (Sillitoe, 2010).

Особенности тектонического строения Северной Евразии и металлогенические провинции

Порфировые месторождения Северной Евразии располагаются в Центрально-Азиатском (ЦАС), Западно- и Северо-Тихоокеанском орогенных коллажах (фиг. 4), а также на Таймыре, разные части которого рассматриваются как продолжение Тиманид и Верхоянского складчатого пояса (Никишин и др., 2020). Практически все известные месторождения и проявления Северной Евразии приурочены к островодужным террейнам и запечатывающим их магматическим дугам, причлененным к Сибирскому и Восточно-Европейскому кратонам и находящимся внутри коллажей, а не к континентальным дугам андийского типа. Порфировые системы Таймыра находятся на ранней стадии изучения и рассматриваются как раннемезозойские образования, наложенные на более древние орогенные пояса и север Сибирского кратона.

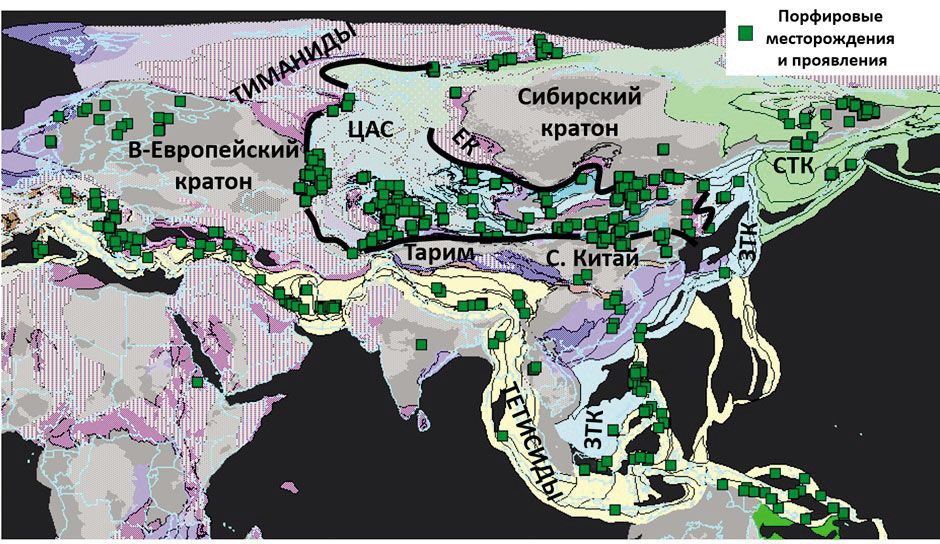

Фиг. 4. Орогенные коллажи и порфировые месторождения и проявления Азии. Коллажи: ЕК — Енисейский, ЗТК — Западно-Тихоокеанский, СТК — Северо-Тихоокеанский, ЦАС — Центрально-Азиатский.

Порфировые месторождения Центрально-Азиатского суперколлажа

В ЦАС выделяется 10 порфировых провинций, увязанных с вмещающими тектоническими элементами и повторяющих очертания гигантских ороклинов, которые являются главной особенностью строения ЦАС (фиг. 5). Замковые части ороклинов обнажены в Алтае-Саянской области, Казахском нагорье и Центральной Монголии.

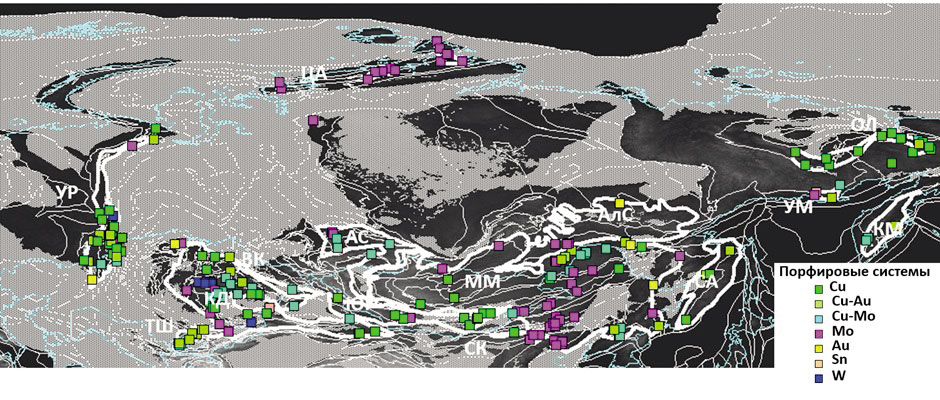

Фиг. 5. Порфировые провинции и месторождения на фоне границ террейнов Северной Евразии. Провинции: АС — Алтае-Саянская, АлС — Алдан-Становая, ВК — Восточно-Казахстанская, КД — Казахстано-Джунгарская, КМ — Камчатская, ММ — Монголо-Маньчжурская, ОЛ — Олойская, СА — Сихотэ-Алиньская, СК — Северо-Китайская, ТШ — Тянь-Шаньская, УМ — Удско-Мургальская, УР — Уральская, ЦА — Центрально-Арктическая, ЮГ — Южно-Гобийская.

Самые древние порфиры ЦАС (возрастом около 505–510 млн лет) зарегистрированы в Алтае-Саянской провинции в Кузнецком Алатау (Сорское; Берзина и др., 2011; Soloviev et al., 2022) и в призамковой части Западно-Саянского ороклина (Аксуг и Кызык-Чадр; Yakubchuk et al., 2012). По возрасту с ними может конкурировать предположительно позднерифейское порфировое проявление Лекын-Талбей в Тиманидах Полярного Урала (Плотинская, 2017), но его датировки требуют подтверждения.

Для Казахстано-Джунгарской провинции регистрируется наибольшая концентрация порфировых месторождений, что отражает ее лучшую изученность. В эту провинцию также включены порфиры Северного Тянь-Шаня. Возраст порфиров омолаживается к центру Казахского ороклина от раннего палеозоя (491 млн лет) на северо-западе до позднего палеозоя (320 млн лет) на юго-востоке (Shen et al., 2016).

Восточное продолжение южного фланга Казахстано-Джунгарской провинции надежно не прослеживается. Однако на северной окраине Северо-Китайского кратона известно медно-порфировое месторождение Байнаимяо (458 млн лет; Li et al., 2012), которое можно по тектонической позиции условно рассматривать как аналог Казахстано-Джунгарской провинции.

Южно-Гобийская провинция располагается на восточном продолжении северного крыла Казахстано-Джунгарской. В 1970-е гг. в ее пределах были открыты относительно небольшие порфировые объекты (Цаган-Суварга, Хармагтай). Повышенное внимание провинция получила после открытия слепой порфировой системы Ою-Толгоя в конце 1990-х гг. К 2012 г. были разведаны ее гигантские масштабы как крупнейшего порфирового объекта Евразии (Crane, Kavalieris, 2012). Это открытие стимулировало повышенное внимание к Южно-Гобийской провинции и открытию молибден-порфирового Зуун Мод и прилегающих эпитермальных месторождений (Roma, 2020), а также к доразведке и раскрытию крупного потенциала Хармагтая (Xanadu Mines, 2022).

В Тянь-Шаньской, Уральской и Восточно-Казахстанской провинциях порфировые кластеры располагаются в линейных орогенах, но и они по существу являются лишь внешними частями гигантского Казахского ороклина, разобщенного мезозойско-кайнозойскими осадочными бассейнами.

В Уральской провинции установлен широкий возрастной спектр ПЭРС (Грабежев, 2012; Плотинская, 2023) от силура (427 млн лет) до позднего карбона (300 млн лет), почти как в Казахстане, отражая сложную миграцию между террейнами Урала и Зауралья в соответствии с их геодинамической эволюцией (Плотинская, 2023). В Тянь-Шаньской и Восточно-Казахстанской провинциях развиты порфиры и/или скарны позднекаменноугольного-раннепермского возраста (Алмалык, Куру-Тегерек и другие в Тянь-Шане (Seltmann et al., 2014; Soloviev et al., 2018); Кызылкаин и другие в Восточном Казахстане).

В Монголо-Маньчжурской провинции самые древние порфиры имеют раннепалеозойский (Дуобаошань — 484 млн лет; Zhao et al., 2018) и позднепалеозойский (Саран Уул — 327 млн лет; Guide …, 1996) возраст. Но в восточной части палеозойские островодужные террейны большей частью скрыты под сшивающими дугами. Гораздо большее распространение имеют мезозойские вулканиты с наиболее продуктивными порфирами триасового (Эрденет — 240 млн лет, Баян Уул — 220 млн лет; Gerel et al., 2005) возраста в Центральной Монголии, но они полностью отсутствуют в замковой части ороклина, возможно, из-за глубокого эрозионного среза. Еще более многочисленными являются юрско-меловые порфиры в восточной части провинции на территории Северо-Восточного Китая и Российского Забайкалья — Верхнего Приамурья. Они приурочены к сшивающей магматической дуге Большого Хингана и его обрамления. Их возраст меняется от 185 до 111 млн лет (Сотников и др., 2007; Sun et al., 2022), обнаруживая сложную миграцию во времени и пространстве, которая увязывается с движением к северу Китайского кратона и закрытием Монголо-Охотского океана. По северной периферии провинции развиты юрско-раннемеловые медно-золото-порфировые (Лугоканское — 162 млн лет, Боргуликан — 123 млн лет), медно-золото-скарновые (Быстринское — 160 млн лет), медно-молибден-порфировые (Вулугету — 185 млн лет, Вунугетушань — 183 млн лет, Фукешань — 149 млн лет) и молибден-порфировые (Шахтаминское — 155 млн лет, Щинга — 130 млн лет) объекты.

В Алдано-Становой провинции, занимающей юго-восток Сибирского кратона, развит жильно-молибденовый пояс (Жирекен и Давенда — 160 млн лет), выделенный С.С. Смирновым (Смирнов, 1961). В его пределах можно ожидать открытие медно-порфировых месторождений. В настоящее время доказанным порфировым объектом считается Рябиновое месторождение золота (130 млн лет; Анисимова и др., 2017; Шатова и др., 2019) в центре провинции.

Порфировые месторождения Западно-Тихоокеанского коллажа

В Сихотэ-Алиньской провинции Западно-Тихоокеанского орогенного коллажа попытки обнаружить крупные медно-порфировые системы предпринимались в российской части с 1990-х гг., исходя из потенциально благоприятной геологической ситуации и наличия эпитермальных месторождений (Белая Гора, Многовершинное). Реализовано это было в 2000-е годы открытием месторождения Малмыж (98 млн лет), а затем и осознанием потенциала близлежащего Понийского (90 млн лет) порфирового проявления (Soloviev et al., 2019₁; Петров и др., 2020). Оба месторождения увязываются с косой тектонической трансляцией к северу и ороклинным изгибанием Сихотэ-Алиньских террейнов после формирования Монголо-Охотской сутуры. С косой тектонической трансляцией связаны и менее крупные медно-порфировые проявления в других частях Сихотэ-Алинской провинции (Soloviev et al., 2019₂). В китайской части провинции присутствуют несколько более древние медно- и молибден-порфировые проявления (112–111 млн лет). На Северном Сихотэ-Алине также развиты эпитермальные системы палеоценового возраста (Многовершинное, Белая Гора). Эндогенное металлогеническое развитие провинции прервалось после раскрытия Японского моря.

Порфировые месторождения Таймыра

Молибден-порфировые системы Таймыра стоят особняком, располагаясь в Норильском районе Сибирского кратона (Болгохтох — ~250 млн лет; Туровцев, 2002) и в неопротерозойском орогене к северу от него (возраст минерализации 343, 255–250 и 241 млн лет; Проскурнин и др., 2021).

Триасовые датировки отвечают времени формирования сразу после траппов Тунгусской синеклизы, возможно, когда те были деформированы. Более древние датировки требуют своего объяснения. В любом случае их позиция относительно таймырских траппов нуждается в дальнейшей проработке.

Порфировые месторождения Северо-Тихоокеанского коллажа

В Северо-Тихоокеанском орогенном коллаже, протягивающемся на Северо-Восток России из богатых порфирами орогенов Аляски и Кордильер, наибольшую известность получили раннемеловые порфировые системы Баимского рудного района (Песчанка — 135 млн лет, Находка — 140 млн лет), открытые и осознанные как крупные объекты еще в 1970-е гг., но детально разведанные и оцененные лишь после 2008 г. (Звездов и др., 2011; Читалин и др., 2016). Они являются частью Олойского порфирового района (Volkov et al., 2006), который потенциально может дать новые открытия в этом географически удаленном районе, в том числе в пределах Уяндино-Ясачненской дуги (проявления Невидимка, Опыт, Кунаревское, Агынджа; Петров и др., 2019).

Близкие по возрасту порфировые проявления известны на полуострове Тайгонос (Лора — 136 млн лет) и в континентальной части юрско-раннемеловой Удско-Мургальской магматической дуги (Volkov et al., 2006). В пределах более молодого мел-палеоценового Охотско-Чукотского пояса, магматический фронт которого отступил в сторону континента, так же как и в Андах (Zonenshain et al., 1990), не известно порфировых проявлений соответствующего возраста на протяжении 3000 км, хотя известны золото-серебряные эпитермальные месторождения. Этот факт требует объяснения. Возможной причиной может быть слишком раннее прекращение субдукции после коллизии с Курило-Камчатской магматической дугой. Однако возможно, что мел-палеоценовые порфировые системы еще не вскрыты эрозией.

В Курило-Камчатской магматической дуге уже давно прогнозируются кайнозойские порфировые системы при обильном развитии неоген-четвертичных эпитермальных месторождений. Все попытки подтверждения порфировых объектов за последние 30 лет (Кирганик, Кумроч, Тымлат и др.) не привели к открытию месторождений (Soloviev et al., 2021).

Пространственно-временные закономерности

Таким образом, порфировые системы Северной Евразии формировались на протяжении 400 млн лет с раннего палеозоя до конца мезозоя и, возможно, кайнозоя на Камчатке, что тогда превысит 500 млн лет. Их пространственная позиция отражает общее омоложение вмещающих магматических дуг в направлении Тихого океана, за исключением Уральских, Тянь-Шаньских и Восточно-Казахстанских порфировых систем. Интересно, что порфировые системы не развиты в неопротерозойских орогенах на периферии ни Сибирского, ни Восточно-Европейского, ни Таримского или Северо-Китайского кратонов. Они также достоверно не известны в еще формирующихся кайнозойских орогенах на северо-западной активной окраине Тихоокеанской плиты.

Имеющиеся геохронологические датировки показывают, что формировались порфировые месторождения Северной Евразии пульсационно (фиг. 6). Периоды формирования в раннем палеозое охватывают до 100 млн лет, затем проявляясь в узком, но очень продуктивном интервале длительностью около 20 млн лет в среднем палеозое и еще более продуктивном периоде длительностью около 50 млн лет в позднем палеозое. Последний приходится на начало сбора суперконтинента Пангея.

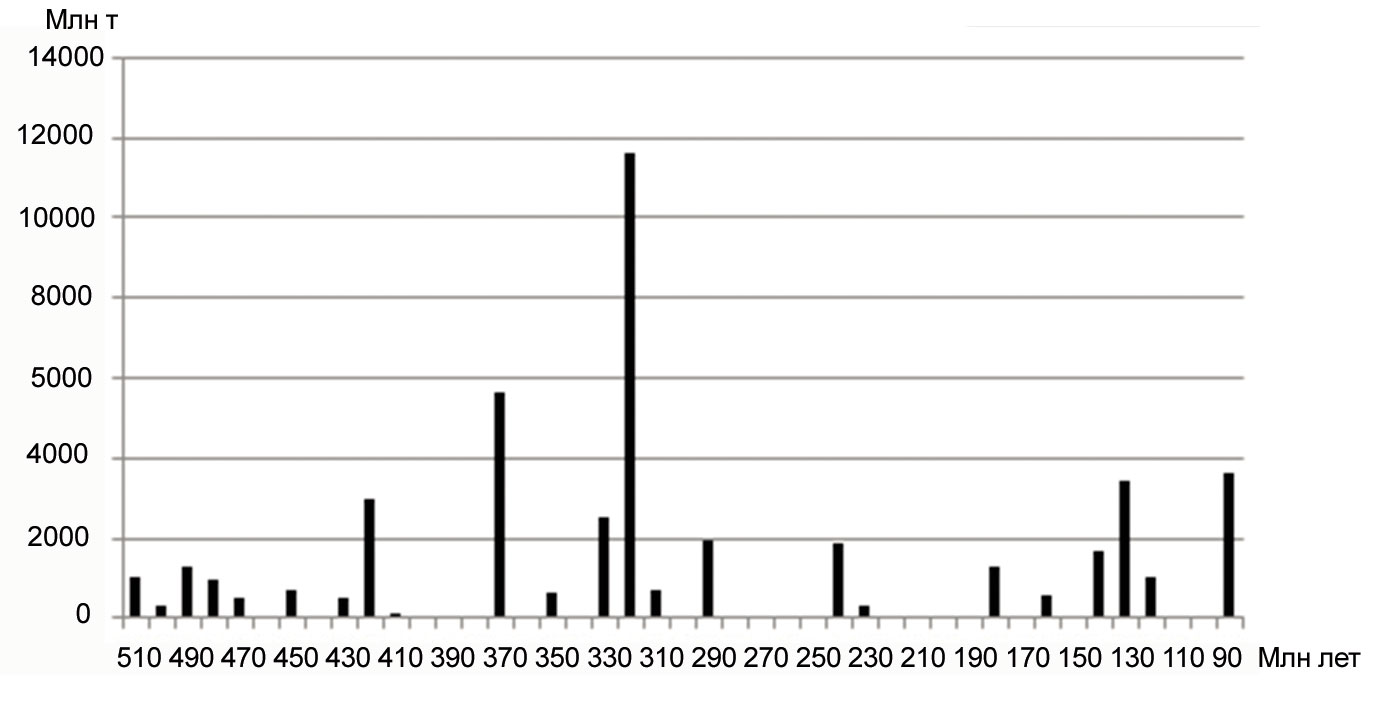

Фиг. 6. Возрасты и тоннаж минерализованной массы порфировых систем Северной Евразии.

Общим в тектонической позиции всех рассмотренных порфировых систем Северной Евразии является их приуроченность к островодужным террейнам и сшивающим магматическим дугам, включая их пост-коллизионное развитие, а не к континентальным магматическим дугам Андийского типа. Даже если порфировые системы рассматриваемого региона и формировались на древней континентальной коре, часто классифицируемой как микроконтинент (например, Алмалык), все равно последняя входила в фундамент более зрелых дуг, а не являлась частью крупных континентов типа Южной Америки. Ороклины являются характерной чертой всех неопротерозойско-палеозойских и мезозойско-кайнозойских островных дуг и ЦАС, и Северо- и Западно-Тихоокеанского орогенных поясов. Этапность ороклинных изгибов фиксируется хорошо поверхностями несогласий, а также миграцией сшивающих островодужных комплексов во времени. Форма некоторых островных дуг западной части Тихого океана свидетельствует, что ороклинное изгибание может начинаться еще на стадии магматической активности островных дуг.

Морфология порфировых систем, их кластеризация и оценка их деформированности

Порфировые интрузии Северной Евразии имеют как классическую штокообразную (Коунрад в Казахстане, Талдыбулак в Кыргызстане), так и дайкообразную (Михеевское на Урале в России, Коктасжал в Казахстане) морфологию. Как правило, порфировые интрузии формируют кластеры. Причем кластеры, в том числе крупные (>500 млн т руды), тоже имеют разную форму, подчиняющуюся структурному контролю. Расшифровка такого контроля имеет большое значение для обнаружения новых порфировых интрузий в уже открытом рудном кластере, так как статистически отдельные порфиры располагаются в кластере в пределах нескольких километров друг от друга (Sillitoe, 2010).

Новые открытия, однако, часто ведут к смене поисковой парадигмы и, как правило, к приросту ресурсов, часто на порядок. Интерпретация формы систем и кластеров зависит от соотношений с разломами и расшифровки их кинематики как при формировании, так и при последующей пострудной истории. Наиболее ярко это произошло, например, при разведке гигантских месторождений группы Ою-Толгой в Монголии (Crane, Kavalieris, 2012), Пеббл на Аляске (Lang et al., 2012) и Чукару Пеки в Сербии (Goddard et al., 2017).

Площадные кластеры

Площадные кластеры долгое время считались наиболее распространенными. Они характерны, например, для типовых порфировых систем на юго-западе США или в Чили (Sillitoe, 2012), т. е. в континентальных магматических дугах восточной части Тихого океана. Такие кластеры содержат очень крупные и сверхкрупные ресурсы руды. Так, общие запасы месторождений кластера Эскондида превышают 144 млн т меди (Herve et al., 2012).

В Северной Евразии к площадным можно отнести крупные порфировые кластеры Малмыжской группы месторождений мелового возраста, занимающих площадь 15 × 8 км в Хабаровском крае России (общие ресурсы 12.09 млн т Cu, 478 т Au; Фиг. 7А; Soloviev et al., 2019), и Актогайского рудного узла каменноугольного возраста площадью 10х3 км в Казахстане (>12.5 млн т Cu, >140 тыс. т Мо, >80 т Au; Фиг. 7Б; Yakubchuk et al., 2012). В Малмыжском кластере, имеющем вытянутую форму, отдельные порфиры не образуют четкого линейного тренда.

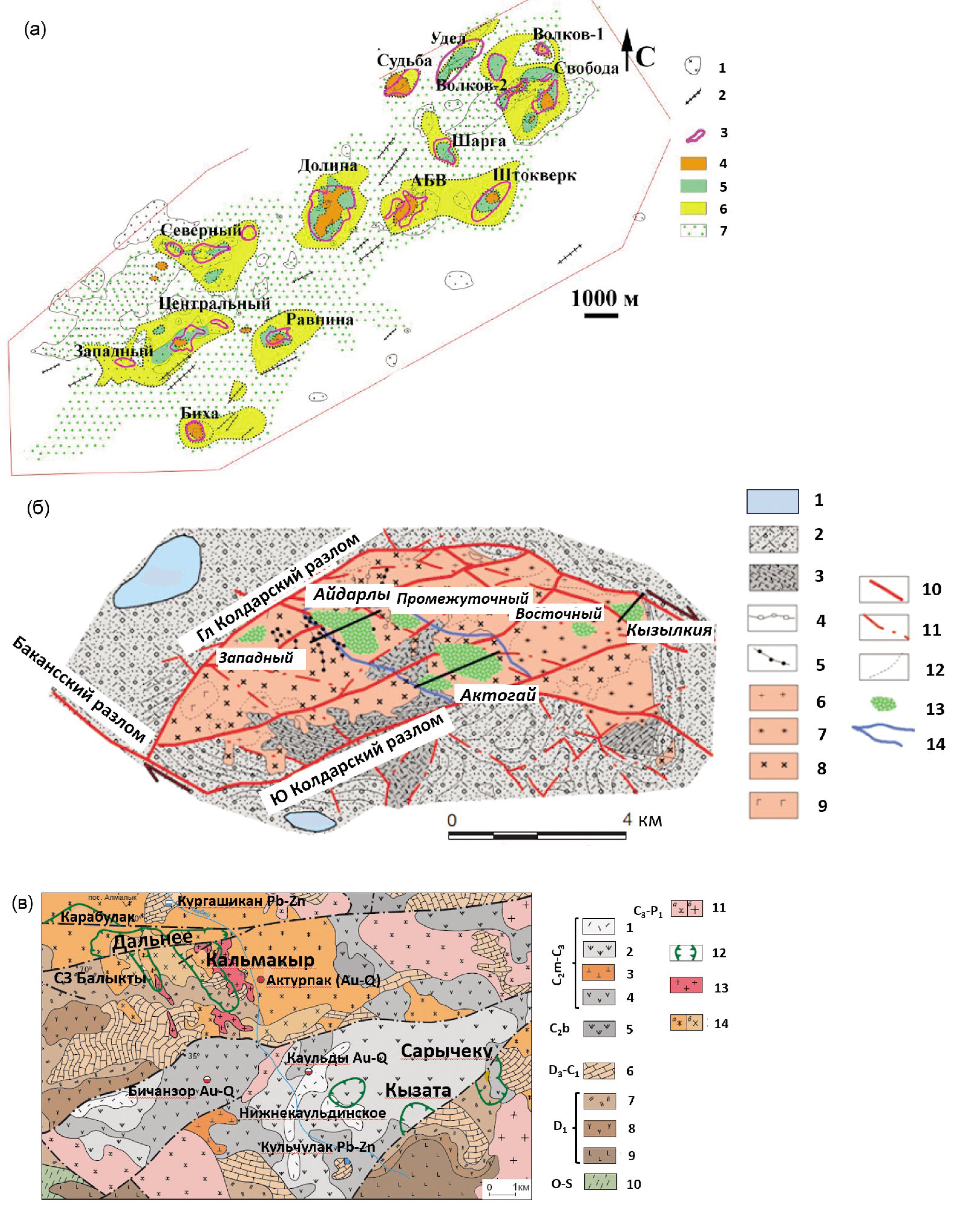

Фиг. 7. Схема геологического строения Малмыжского, Актогайского и Алмалык-Саукбулакского порфировых кластеров.

а — Малмыжский кластер (по Е.К. Игнатьеву и др., из Буханова, 2020). 1–2 — диоритовые порфириты, диориты, кварцевые диориты, гранодиориты в штоках (1) и дайках (2); 3 — кварц-сульфидные штокверки; 4–7 — гидротермальные изменения: калиевые (4), кварц-серицит-хлоритовые (5), кварц-серицитовые (6), пропилиты (7).

б — Актогайский кластер (цитируется по Yakubchuk et al., 2012). 1 — юрские терригенные образования; 2 — верхнекаменноугольно-нижнепермские обломочные породы, туфы, игнимбриты; 3 — средне- и верхнекаменноугольные дацитовые туфы и игнимбриты; 4 — пострудные гранодиорит-порфировые дайки; 5 — плагиогранит-порфиры; 6 — биотитовые гранит-порфиры; 7 — гранодиорит-порфиры; 8 — кварцевые порфиры; 9 — габбро-диориты; разломы главные (10) и второстепенные (11); 12 — фациальные границы интрузий; 13 — меднопорфировые месторождения и проявления; 14 — пиритовый ореол.

в — Алмалык-Саукбулакский кластер (упрощенно по Звездов и др., 2018). 1–4 — средне-(московский ярус)-позднекаменноугольные (С₂m–С₃) вулканиты: 1–2 — андезит-дациты, 3 — экструзивные андезит-дациты, 4 — андезит; 5 — среднекаменноугольные (башкирский ярус) трахибазальт-трахиандезит-дацит-риолиты (С₂b); 6 — верхнедевонско-нижнекаменноугольные (D₃–C₁) доломиты и известняки; 7–9 — нижнедевонские: 7 — риодациты, 8 — дациты, 9 — андезито-базальты; 10 — ордовикско-силурийские терригенные и вулканогенно-терригенные породы; 11 — позднекаменноугольно-раннепермские габбро-монцодиориты (а), гранодиорит-адамеллиты (б); 12 — рудные штокверки; 13 — средне (московский ярус)-позднекаменноугольные рудоносные гранодиорит-порфиры и кварцевые монцонит-порфиры; 14 — среднекаменноугольные сиенит-диориты главной фазы (а) и диориты (б).

Алмалыкская группа порфиров также на первый взгляд обнаруживает площадное распределение. Ее общие ресурсы свыше 10 млн т меди и более 2000 т золота публиковались для Кальмакыра и Дальнего (Golovanov et al., 2005; Звездов и др., 2018). Эта медно-золото-порфировая система была крупнейшей в Евразии до открытия Ою-Толгоя и остается одной из крупнейших в мире порфировых систем по количеству разведанного в ней золота.

Алмалыкский кластер (5 × 2 км) состоит из нескольких сближенных порфировых интрузий (Кальмакыр, Дальнее, Карабулак, Северо-Западный Балыкты, фиг. 7в; Golovanov et al., 2005; Звездов и др., 2018), чьи минерализованные оболочки первоначально сливались, но в современной структуре они смещены по пострудным разломам с кажущимся смещением около 1 км и более. Тем не менее, они обнаруживают четкую северо-западную вытянутость.

В 6 км к юго-востоку от Алмалыкского располагается Саукбулакский порфировый кластер (Звездов и др., 2018) площадью 3 × 1 км (Кызата, Нижнекаульдинское, Сарычеку; фиг. 7в), части которого также смещены по пост-рудным разломам. Эти два кластера образуют тренд северо-западной ориентировки длиной около 12 км, который совпадает с пониженными значениями магнитного поля той же ориентировки, т. е. весь кластер имеет уже линейный характер. Подобный линейный характер имеет порфировый кластер Чукикаматы, протягивающийся более чем на 20 км (Rivera et al., 2012). Сама Чукикамата считается классическим порфировым объектом.

Линейные тренды и кластеры

Среди них можно выделить региональные линейные тренды и локальные кластеры. Для региональных трендов характерно линейное распределение классических изолированных порфиров, как это регистрируется в случае уже упомянутой Чукикаматы (Rivera et al., 2012). В локальных кластерах порфировые интрузии сближены настолько, что их рудные оболочки сливаются в линейную систему. И тренды, и кластеры могут иметь как продольное, так и секущее положение по отношению к вмещающим террейнам или сшивающим магматическим дугам.

В Северной Евразии к линейным региональным трендам можно отнести протяженный тренд (170 км), включающий каменноугольные порфировые месторождения и проявления Северного Прибалхашья (Приозерное, Коунрад, Борлы-Карабас и Жанет; фиг. 8; Yakubchuk et al., 2012).

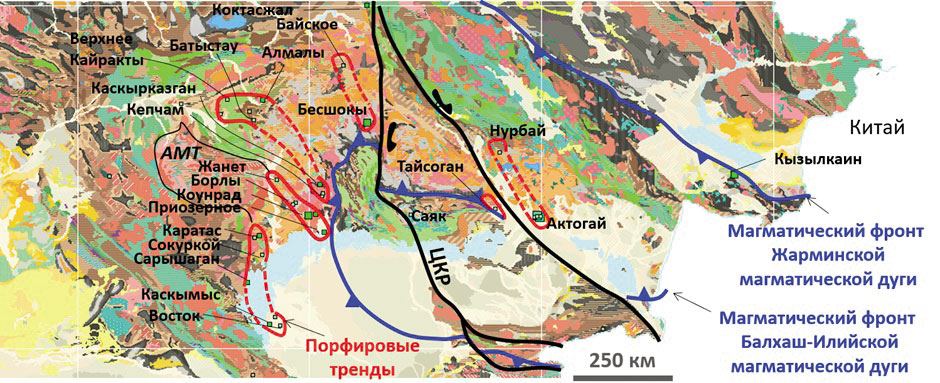

Фиг. 8. Металлогенические тренды порфировых месторождений в Балхаш-Илийской магматической дуге Казахстана. АМТ — Актау-Моинтинский террейн, ЦКР — Центрально-Казахстанский разлом. Геологическая основа по (Seltmann et al., 2009).

Рассмотрение региональных данных позволяет считать, что для позднепалеозойских порфировых трендов Центрального Казахстана можно выявить наиболее четкий структурный и тектонический контроль. Так, Коунрадский тренд контролируется северо-восточной границей Актау-Моинтинского метаморфического террейна с окружающими ранне- и среднепалеозойскими аккреционными террейнами, почти полностью перекрытой сшивающей Балхаш-Илийской магматической дугой позднепалеозойского возраста (фиг. 8). Примерно в 90–100 км к юго-западу от Коунрада располагается кажущийся изометричным порфировый кластер (Сокуркой, Каратас IV, Каратас Северный) такого же возраста, а в 170 км к юго-западу от Коунрада находится еще один кажущийся изометричным порфировый кластер (Восток, Каскымыс и др.), полностью скрытый кайнозойскими отложениями Илийской впадины. Эти два кластера располагаются на противоположных берегах озера Балхаш. Поиски регионального тектонического контроля показывают, что они располагаются вдоль юго-западной границы Актау-Моинтинского террейна в фундаменте Балхаш-Илийской дуги, т. е. в целом аналогично Коунрадскому.

В 50 км к востоку от Коунрада известно несколько медно-порфировых проявлений (Каскырказган, Кепчам и др.), которые образуют тренд ССЗ простирания длиной 35 км. На его северном продолжении располагается несколько проявлений эпитермального золота среди вулканитов Балхаш-Илийского пояса, а на северной периферии пояса — еще один кластер каменноугольных медных порфиров (Алмалы, Байназар, Батыстау) и далее крупная вольфрам-порфировая система Верхнего Кайракты (Yakubchuk et al., 2012). Таким образом, общая длина этого тренда составляет около 220 км с постепенной сменой рудной специализации от медной на юго-востоке на медно-молибденовую в центре и вольфрамовую на северо-востоке.

Еще в 120 км восточнее в Балхаш-Илийской магматической дуге известны порфировые проявления (Байское, Безшокы), располагающиеся в 100 км друг от друга, но контролируемые региональным разломом ССЗ простирания. На юго-востоке тренд срезается меридиональным Центрально-Казахстанским сдвигом мезозойского возраста с правосторонним смещением на 70 км (Зайцев, 1984; Читалин, 2018).

В 75 км восточнее располагается еще один тренд СЗ простирания длиной 170–180 км. Он представлен большей частью золото-эпитермальными и бедными медно-порфировыми проявлениями, среди которых особо следует отметить проявления группы Жарык-Тайсоган на крайнем юго-востоке. Учет смещения по Центрально-Казахстанскому разлому может добавить к этому тренду медно-золото-порфировое месторождение Коктасжал, располагающееся к западу от разлома.

Наконец, еще в 70 км восточнее Тайсогана находится уже рассмотренный выше кластер порфировых месторождений Актогая. Геологические и геофизические (магнитные) данные позволяют полагать, что Нурбайское медно-порфировое проявление в 120 км на северо-запад от Актогая может находиться на одном тренде с последним.

Все эти тренды разной степени достоверности располагаются как вблизи замковой части, так и на крыльях Казахского ороклина с неравномерным шагом 50–70–120 км. Секущее положение трендов по отношению к Балхаш-Илийскому поясу указывает на их формирование при изгибании ороклина. При этом часть трендов контролируется в том числе и границами разнородных террейнов в фундаменте Балхаш-Илийского пояса, а самые крупные и лучше минерализованные порфировые системы, на базе которых были созданы горнодобывающие предприятия (Коунрад, Борлы, Актогай и Коктасжал), располагаются на крыльях ороклина.

Для среднепалеозойских и раннепалеозойских медно-порфировых систем Центрального Казахстана структурные тренды такого же масштаба, как для позднего палеозоя, не выявляются, но локальный контроль присутствует.

В масштабе всего Центрального Казахстана можно утверждать, что для его западной части, где преобладают докембрийские метаморфические террейны, порфировые системы не характерны, тогда как в восточной “бездокембрийской” части, где развиты островодужные террейны и сшивающие их магматические дуги, они, наоборот, широко развиты. Однако самые крупные по минерализованной массе медно-порфировые месторождения (Бозшаколь, Нурказган и Коунрад), независимо от возраста, располагаются непосредственно или в относительной близости к восточной границе докембрийских метаморфических террейнов.

На Урале, восточный склон которого обнажен фрагментарно (Puchkov, 2017), порфировые кластеры более-менее хорошо выражены для систем возрастом 435–405 млн лет в структурном тренде длиной 140 км (Зеленый Дол, Томинское, Алапаевск) в восточной части Тагило-Магнитогорского островодужного террейна параллельно его вытянутости. Восточнее, в Валериановской магматической дуге, располагаются несколько порфировых и скарновых объектов возрастом 335–320 млн лет (Бенкала, Баталы, Варваринское; Плотинская, 2023), которые также располагаются вдоль меридионального тренда параллельно дуге. Последняя является непосредственным продолжением Кураминской дуги, в которой находится Алмалыкский порфировый кластер.

На Алтае порфировые системы развиты (или выявлены?) ограниченно. Имеющиеся данные позволяют говорить о субмеридиональном тренде длиной около 230 км от раннепалеозойского Сорского Мо-порфирового месторождения до Агаскыра в Кузнецком Алатау, а близкие им по возрасту медно-золото-порфировые системы Аксуга и Казык-Чадра пока выглядят изолированно. Монгольская часть вмещающей Кузнецко-Хамсаринской дуги слабо изучена.

Сходную линейную позицию имеют скарновые и порфировые тренды Южного Забайкалья.

К локальным линейным кластерам относится гигантская система Ою-Толгоя, являющаяся частью СВ тренда длиной более 225 км, тянущегося к месторождению Цаган-Суварга в секущем положении по отношению к широтной ориентировке островодужного террейна Гурван-Сайхан (Crane, Kavalieris, 2012).

Ою-Толгой — самая крупная по количеству содержащейся меди порфировая система Евразии (36 млн т Cu, 1400 т Au; Crane, Kavalieris, 2012). Она состоит из серии небольших порфировых штоков диаметром около 200 м, но располагающихся на протяжении >10 км так, что их минерализованные оболочки сливаются, образуя линейную систему северо-северо-восточного простирания. При этом рудный кластер Херуга смещен от Ою-Толгоя по пострудным разломам (фиг. 9а).

Фиг. 9. Линейное расположение порфировых месторождений в кластере Ою-Толгоя в Монголии (а) протяженностью свыше 10 км (Crane, Kavalieris, 2012) и Баимки на Чукотке (б) составлено с использованием разномасштабных данных (Читалин и др., 2016).

Сходную линейную позицию можно выявить для ряда других порфировых кластеров Северной Евразии, таких как Боргуликан в Амурской области (Петров и др., 2019). В нем пока не выявлено больших объемов экономически значимых содержаний (Пересторонин и др., 2017).

Наибольшее структурное сходство с Ою-Толгоем можно отметить для Баимского порфирового кластера протяженностью более 15 км (фиг. 9б), самого крупного в России по запасам порфировой меди. Для его меридиональной ориентировки на основе анализа прожилковой минерализации и разломной тектоники указывается право-сдвиговый контроль на стадии формирования штокверков (Читалин и др., 2016) в пределах Олойского островодужного террейна. Вместе с тем магнитные и структурные данные указывают, что структурный рисунок скорее соответствует пострудному левостороннему смещению, которое и обеспечивает сегментацию порфира или порфиров Песчанки не столько по разломам северо-восточного, сколько по пострудным левосторонним сдвигам северо-западного простирания, образовавшимся при сутурировании Южно-Анюйской зоны за счет приспосабливания к выступам на северной окраине Омолонского кратонного террейна.

Оценка эрозионного среза

Оценка глубины эрозионного среза имеет ключевое значение для интерпретации поискового потенциала как конкретных порфировых интрузий, так и их кластеров. Для этого требуется расшифровка гидротермальной и породной зональности и сравнение с моделью (например, Sillitoe, 2010). При этом каждое месторождение и проявление несет индивидуальные черты, которые могут иметь существенные отклонения от модели, в том числе за счет неполного развития порфировой системы. Однако общая гидротермальная зональность, наличие штокверка и последовательность формирования прожилков нескольких генераций в минерализованных порфирах носят достаточно универсальный характер, т. к. контролируются РТ-условиями остывающей порфировой интрузии (Sillitoe, 2010). Неправильная оценка гидротермальной зональности, особенно затушеванной гипергенными процессами, может привести к недооценке или переоценке ресурсного потенциала.

Как было показано в предыдущем разделе, оценка эрозионного среза также зависит от совокупности таких факторов, как быстрое захоронение и сохранение магматической дуги и ее рудных систем под более молодыми отложениями, как это случилось в Казахском нагорье. Как было показано выше, учет пострудных тектонических перемещений может помочь в расшифровке современной структуры порфировых систем.

В Северной Евразии наиболее ярким примером является недавняя история открытия полуслепых месторождений группы Ою-Толгой и Херуга в Монголии. Детальное описание событий отражено в книге одного из первооткрывателей (Diakov et al., 2018). Ключевым перед первым полевым посещением Ою-Толгоя явилось выявление иллитовой аномалии на спектрозональном спутниковом снимке. При полевом посещении было обнаружено наличие небольшого холма (по-монгольски “толгой”), сложенного вторичными кварцитами среди впадины, заполненной рыхлыми отложениями мелового возраста. Одним из геологов вторичные кварциты было предложено считать бесперспективными на наличие продуктивной минерализации, а другой предположил, что они являются шляпой гипергенного выщелачивания порфировой системы, ниже которой возможно выявление зоны вторичного обогащения. Последующие геофизические и буровые работы показали наличие относительно небольшой зоны вторичного обогащения, а сама система в ее северной части оказалась слабоэродированной (фиг. 10а) и в некоторых ее частях сохранились все элементы вертикальной и латеральной зональности, осложненной пострудными разломными перемещениями. Кроме того, рудная система оказалась несколько наклоненной (tilted) за счет пострудных тектонических движений.

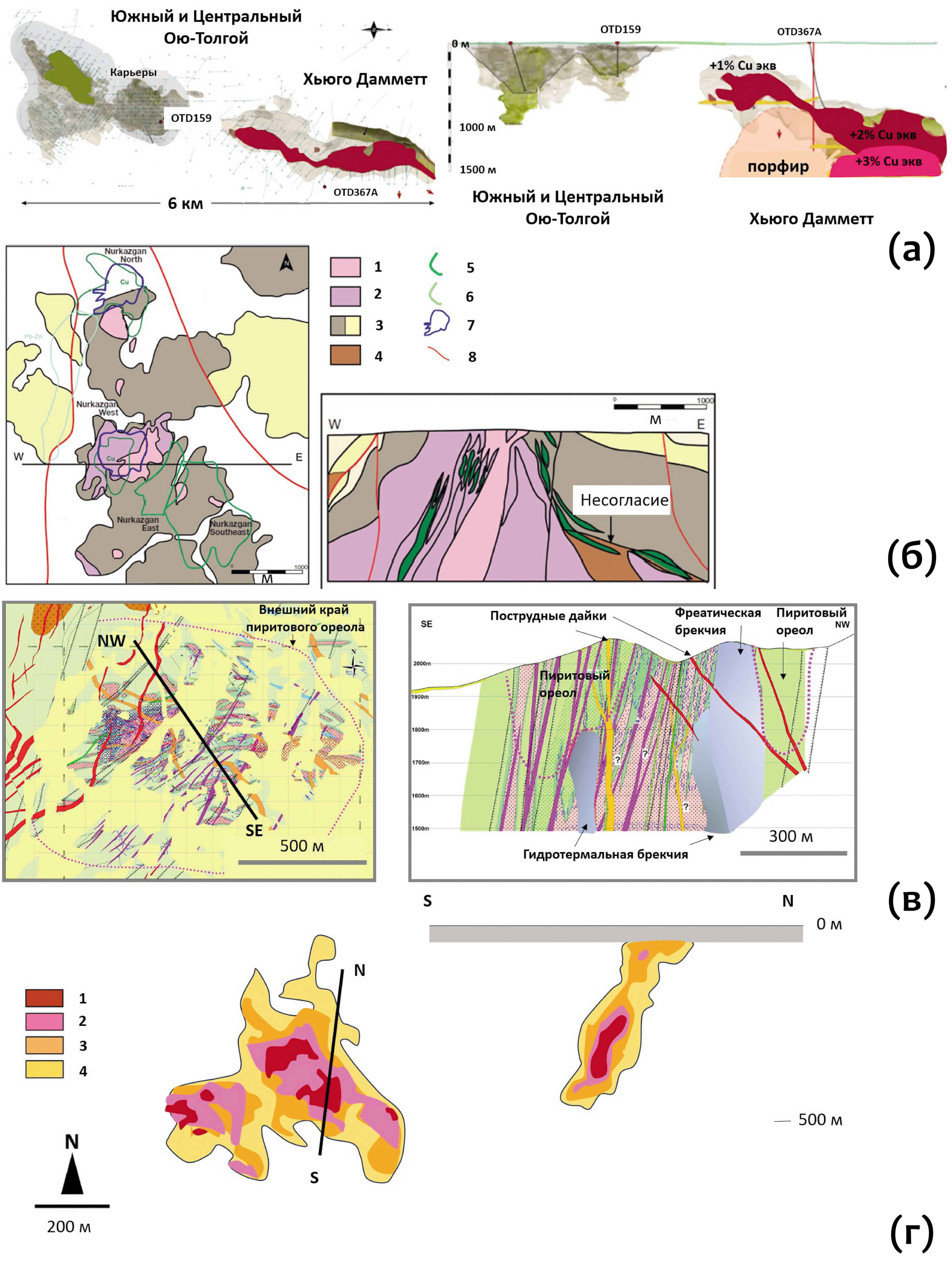

Фиг. 10. а — конфигурация медно-золотых оболочек кластера Ою-Толгой в плане и на разрезе до открытия месторождения Херуга (Crane, Kavalieris, 2012). б — геологическая схема и разрез месторождения Нурказган (Yakubchuk et al., 2012). 1 — диоритовый порфир; 2 — гранодиорит; 3 — среднепалеозойские вулканогенно-осадочные породы; 4 — ордовикско-нижнесилурийские турбидиты; 5 — контуры медной минерализации; 6 — контуры полиметаллической минерализации; 7 — карьеры; 8 — главные разломы. в — геологическая схема и разрез порфировой системы Талдыбулак (по данным К. В. Лобанова 2013 г.). г — распределение содержаний меди в плане и на разрезе месторождения Бескауга (Underwood, Dumala, 2022). 1 — >0.75% Cu, 2 — >0.5% Cu, 3 — >0.4% Cu, 4 — >0.3% Cu.

Фиг. 10. а — конфигурация медно-золотых оболочек кластера Ою-Толгой в плане и на разрезе до открытия месторождения Херуга (Crane, Kavalieris, 2012).

б — геологическая схема и разрез месторождения Нурказган (Yakubchuk et al., 2012). 1 — диоритовый порфир; 2 — гранодиорит; 3 — среднепалеозойские вулканогенно-осадочные породы; 4 — ордовикско-нижнесилурийские турбидиты; 5 — контуры медной минерализации; 6 — контуры полиметаллической минерализации; 7 — карьеры; 8 — главные разломы.

в — геологическая схема и разрез порфировой системы Талдыбулак (по данным К. В. Лобанова 2013 г.).

г — распределение содержаний меди в плане и на разрезе месторождения Бескауга (Underwood, Dumala, 2022). 1 — >0.75% Cu, 2 — >0.5% Cu, 3 — >0.4% Cu, 4 — >0.3% Cu.

В Казахстане подобная ситуация имела место на группе месторождений Нурказган вблизи Караганды в пределах Среднепалеозойского пояса. Первоначальные работы в 1990-е гг. были сфокусированы на оценке медно-золотых ресурсов брекчиевой трубки (213 млн т с 0.82% Cu и 0.23 г/т Au; Yakubchuk et al., 2012), выходящей на поверхность среди слабоизмененных среднепалеозойских вулканитов. Этих ресурсов было достаточно для запуска карьерной добычи. Последующие геолого-разведочные работы в 2010 г., нацеленные на прослеживание трубки на глубину более 300 м, выявили наличие питающей порфировой системы (фиг. 10б) с гораздо большими ресурсами (525 млн т с 0.78% Cu и 0.45 г/т Au; Yakubchuk et al., 2012), содержания металлов в которых позволили обеспечить подземную отработку.

Сопоставление с порфировой моделью Sillitoe (Sillitoe, 2010) дает противоречивые результаты. С одной стороны, минерализованные брекчиевые трубки хорошо вписываются в модель и означают довольно слабую эродированность системы. С другой стороны, обнаруженная порфировая минерализация распространена вдоль несогласия в основании вулканогенной толщи, имея, по существу, субстратиформное залегание. Как бы то ни было, важным конечным результатом является обнаружение крупных скоплений меди и попутного золота, которые пригодны к промышленной отработке.

В случае раннепалеозойского месторождения Талдыбулак в Кыргызстане порфировая система была закартирована на поверхности еще в 1967 г. Однако низкие средние содержания меди (0.2%) при высоких содержаниях золота (около 1 г/т), оцененные в 1977–1980 гг. в целом неглубоким бурением, не привлекли внимание к ее потенциалу. Дальнейшие работы в 1990-е гг. были сосредоточены на зоне окисления. Бурение 2006 г. также было в основном неглубоким. Полевое посещение выявило наличие всех признаков развитой порфировой системы, включая наличие исключительно серицитовых изменений на поверхности и калиевых изменений в некоторых скважинах на глубине. Это послужило основанием для бурения более глубоких разведочных скважин и выявления значительных ресурсов (12 млн унций золотого экв. с содержанием 1 г/т золотого эквивалента; Yakubchuk et al., 2012). Дополнительной сложностью для понимания системы являлось широкое развитие разнообразных брекчий и пострудных даек, количество которых первоначально противоречиво недооценивалось или переоценивалось, особенно в косых сечениях. Учет этих факторов позволил проследить порфировую систему до глубины свыше 600 м и опуститься ниже зоны серицитовых изменений в калиевую зону с более высокими содержаниями меди (фиг. 10в).

На раннепалеозойском месторождении Бескауга в Казахстане (Underwood, Dumala, 2022) препятствием для прямого картирования системы служили рыхлые отложения. Поэтому ключевую помощь оказала электроразведка, которая выявила наличие зоны высокой поляризуемости, отвечающей калиевым изменениям. Эта зона с высокими содержаниями меди и золота в осевой части и более низкими на периферии (всего 203.8 млн т с 0.28% Cu, 0.5 г/т Au; Underwood, Dumala, 2022) оказалась наклонной при значительной вертикальной вытянутости (фиг. 10г) и, следовательно, большем ресурсном потенциале, чем изначально считалось.

Похожий подход, нацеленный на выявление базовой гидротермальной зональности и штокверкового оруденения, был применен при полевой оценке перспектив проявления Малмыж в Хабаровском крае. Плохая обнаженность в условиях таежной местности препятствовала прямому картированию системы. Однако наличие породных развалов с видимым штокверком позволило посчитать участок перспективным и применить магнитные и ВП методы, которые и выявили несколько перспективных поисковых участков, где затем были разведаны минеральные ресурсы.

Выводы

Рассмотрение порфировых систем Северной Евразии показало, что почти все они образовались в юных и зрелых островных, а не в континентальных магматических надсубдукционных поясах на краю крупных континентальных масс типа Южной или Северной Америки. По этому параметру порфировые системы ЦАС сходны с Западно-Тихоокеанским и частью Северо-Тихоокеанского орогенного коллажа. И в тех, и в других для них характерны в целом невысокие содержания меди (0.4–0.5%) при повышенных содержаниях золота (0.3–0.5 г/т).

Приведенные примеры демонстрируют, что палеозойские порфиры развиты шире, чем это задокументировано в других орогенах мира. Формирование порфировых систем Северной Евразии происходило пульсационно, начиная с раннего палеозоя до конца мезозоя. Достоверных кайнозойских систем на данный момент не выявлено. Отсутствуют и неопротерозойские порфиры. Наибольшая рудная масса в порфировых системах Северной Евразии и их наибольшее количество сформировалось в конце палеозоя около 320 млн лет назад на начальных стадиях сбора суперконтинента Пангея.

В Северной Евразии преобладают линейные кластеры, хотя проявлены и площадные. Такая организация систем обнаруживается как в региональных трендах (100–200 км), так и в локальных (20 × 5 км) кластерах.

Проведенный анализ показывает, что порфировая модель (Sillitoe, 2010) в целом хорошо “работает” применительно к разновозрастным и морфологически разнообразным порфировым систем Северной Евразии. Очевидно, что в каждом конкретном случае требуется решать вопросы о степени эродированности системы, какие гидротермальные процессы отражают те или иные геофизические поля, а учет пострудной тектоники и перекрывающих комплексов позволяет выявить возможные неоткрытые порфиры в них. Успешное решение этой задачи возможно путем комплексирования и совмещения разных данных между собой.
