Мetasomatic rocks after shungite-bearing rocks of the Maksovo Deposit, Onega Structure, Karelia

Cover Page

Abstract


The Maksovo metasapropelite deposit, which contains shungite matter and is called maksovite, is located in the eastern Onega structure. The deposit is a diapiric fold which formed ca. 2070±10 Ma ago. It is underlain by carbonate rocks and overlain by tuff siltstones and is cross-cut by 1956±5 Ma gabbro-dolerites. Unaltered maksovites are pelitomorphic rocks with a massive to mildly layered texture and moderate concentrations of all petrogenic components and Сorg of about 30%. Fe-Mg rich and alkaline metasomatic rocks evolve after maksovites and mafic and carbonate tuff siltstones in the northwestern part of the deposit within a multiple ridge-like fold after brecciation zones. They differ from unaltered sedimentary rocks in heterogeneous (brecciated, streaky) textures, mineral and chemical composition and are saturated with numerous sulphide, carbonate, quartz and albite veinlets. They are identified by intense biotitization, chloritization and the presence of calcite, microcline metacrystals, albite-carbonate metacrystals with apatite and carbonate-quartz metacrystals with sulphides and rutile, veinlets and disseminated mineralization. Na concentration rises to 5.67% and K concentration to 7.57%. P and Ti concentrations, accompanying alkaline metasomatism, as well as Mg-Fe and ore-bearing components (often incompatible), increase locally. Metasomatic rocks evolve heterogeneously and are represented by breccia zones. Their slightly elevated radioactivity disturbs the qualitative characteristics of primary maksovite as a useful mineral. Maksovites were dated at 1558±61 Ma by the Re-Os method from sulphides.


Онежская палеопротерозойская синклинорная структура, заложившаяся на архейском фундаменте в юго-восточной части Карелии, сложена стратиформными вулканогенно-осадочными бассейновыми отложениями нескольких надгоризонтов и прорывающими их интрузивными комплексами (рис. 1). Углеродсодержащие породы развиты в составе двух основных стратиграфических подразделений — людиковийском и калевийском надгоризонтах. Наиболее значительные концентрации шунгитового вещества приурочены к верхней подсвите заонежской свиты людиковийского надгоризонта (рис. 2). Нижняя часть свиты представлена карбонат-содержащими туфоалевролитами; средняя и верхняя — углеродсодержащими породами и сланцами, развитыми по глинисто-карбонатным осадкам с примесью туфогенного материала, которые переслаиваются с основными вулканитами и габбродолеритами. Месторождения углеродсодержащих пород — максовитов с содержанием Сорг 10–45% (Максово, Зажогино), приурочены к шестому горизонту шунгитоносных пород (см. рис. 2), а месторождения шунгитов с более высоким содержанием Сорг 45–80% (Шуньга) — к восьмому горизонту второй пачки верхней подсвиты заонежской свиты. Максовское месторождение метасапропелитов и другие аналогичные залежи представлены локальными купольными телами. Предполагается, что месторождения этого типа образовались в процессе формирования диапировых складок нагнетания по глинам, обогащенным органическим веществом.

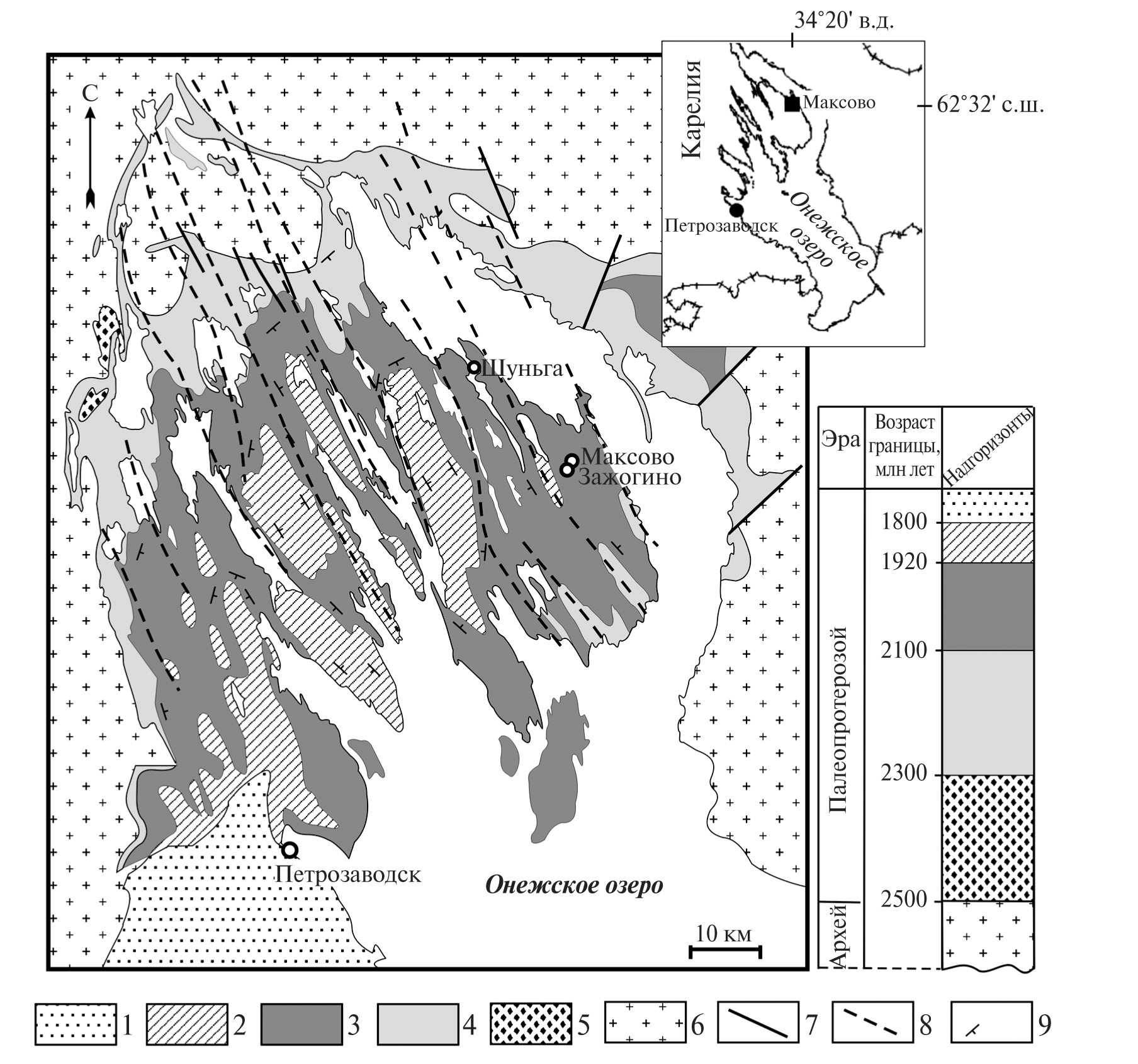

Рис. 1. Схема геологического строения Онежской структуры [Атлас …, 2006]. 1–5 — надгоризонты палеопротерозойских отложений Онежской структуры: 1 — вепсийский, 2 — калевийский, 3 — людиковийский, 4 — ятулийский, 5 — сариолийский, сумийский; 6 — архейский фундамент (гранито-гнейсы, гранит-зеленокаменные образования); 7 — разрывные нарушения; 8 — зоны складчато-разрывных дислокаций (СРД); 9 — элементы залегания.

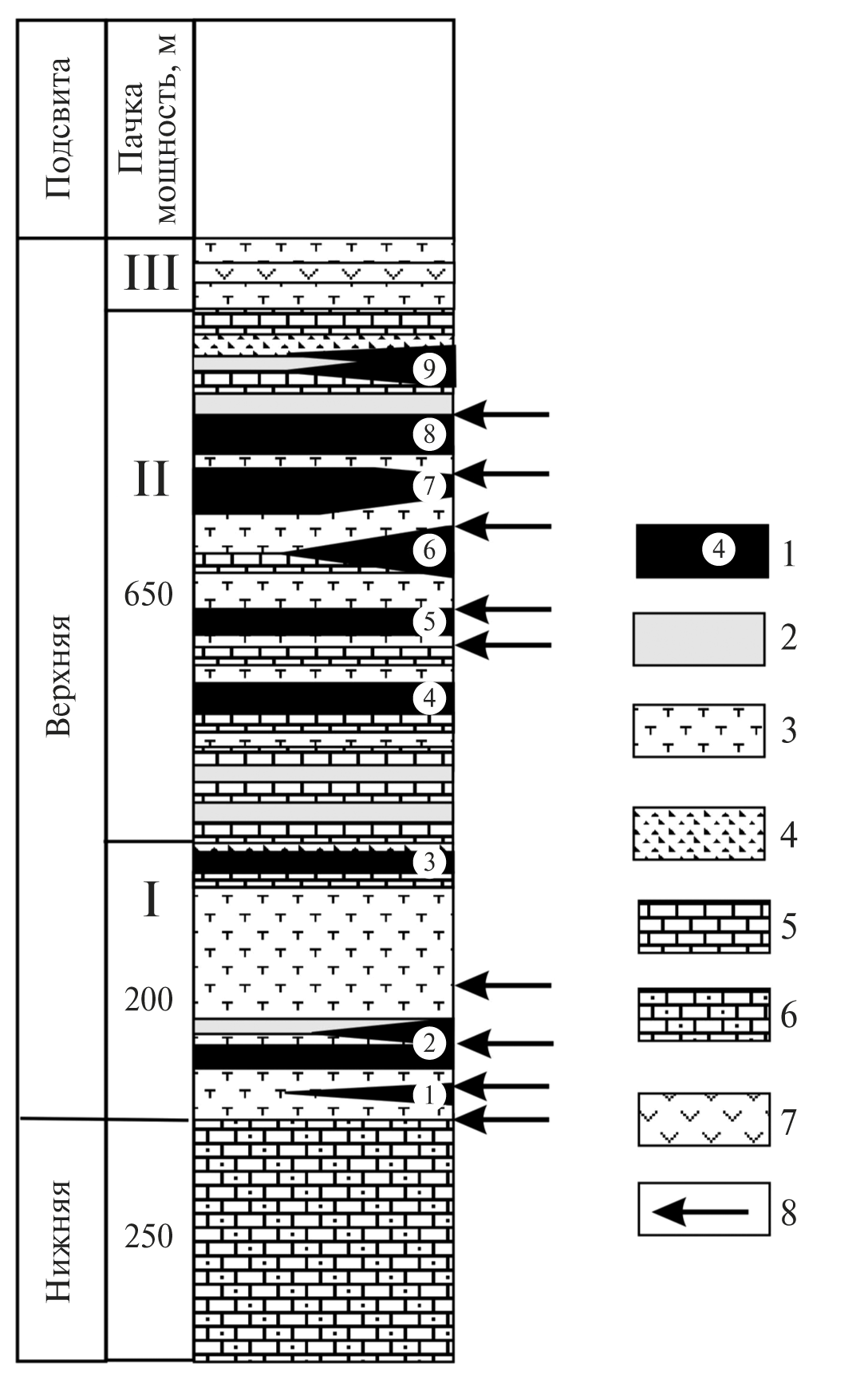

Рис. 2. Стратиграфическая колонка заонежской свиты людиковийского надгоризонта и положение горизонтов шунгитоносных пород. 1 — горизонты шунгитоносных пород и их номера; 2 — алевролиты; 3 — туффиты; туфоалевролиты; 4 — кремнистые породы; 5 — доломиты; 6 — карбонатсодержашие сланцы; 7 — базальты; 8 — местоположение силлов габбродолеритов.



Возраст пород заонежской свиты с высоким содержанием Сорг, определенный Re-Os методом для участка Шуньга, составил 2050±10 млн лет [Hannah et al., 2008]. Возраст силлов, интрудирующих верхнюю подсвиту, оценивается в 1956±5 млн лет [Степанова и др., 2014]. Метаморфические преобразования пород в Онежской структуре не превышают уровня низкотемпературной зеленосланцевой фации регионального метаморфизма, поэтому на месторождении хорошо сохранились первичные признаки осадочных пород и генетические признаки биогенного органического вещества, преобразованного до метаантрацитовой стадии углефикации (шунгитовое вещество) [Филиппов, 2002; Филиппов, Первунина, 2014].

На территории Онежской структуры широко развиты карбонатно-щелочные метасоматиты с комплексным Cu–(Au-Pd-Pt-Mo)–U-V оруденением [Билибина и др., 1991; Леденева, Пакульнис, 1997; Кулешевич, Голубев, 2012]. Метасоматиты связаны со складчато-разрывным дислокациям (СРД) северо-западного простирания, сформированными на фоне более ранней складчатости (2-го порядка) Онежской структуры [Билибина и др., 1991; Металлогения …, 1999; Онежская …, 2011]. СРД — зоны узких надразломных складок 3-го порядка с трещинно-разрывными тектоническими нарушениями, рассланцеванием и метасоматическими изменениями пород. Низкотемпературные щелочные метасоматиты и сопровождающее их оруденение (месторождения Падминского типа) приурочены к контакту карбонатных пород туломозерской свиты ятулийского надгоризонта с малоуглеродистыми сланцами нижней подсвиты заонежской свиты.

Месторождение Максово расположено в пределах Толвуйской синклинали на участке, удаленном от влияния основных зон складчато-разрывных дислокаций. В центральной части месторождения каких-либо значительных метасоматических преобразований не установлено, тогда как в северо-западной его части были вскрыты осветленные пятнистые и брекчиевидные породы с прожилками, выделенные как метасоматиты [Купряков, 1994]. Они приурочены к гребневидной складке и наложены на метасапропелиты и подстилающие их породы купольной диапировой структуры. Детальное изучение этих измененных пород не проводилось, но в работе [Филиппов, 2002] было сделано их краткое описание. В научных публикациях до настоящего времени не обсуждались тип метасоматоза, химический и вещественный состав метасоматитов и роль метасоматических процессов в развитии купольных структур.

В настоящей статье приводятся материалы детального минералогического и геохимического изучения метасоматитов месторождения Максово. Основная цель работы — определение типа метасоматоза, времени его развития по отношению к формированию купольной структуры, признаков метасоматических изменений, характера их проявления, влияния на минеральный и вещественный состав максовитов и вмещающих пород.

МАТЕРИАЛЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Изучение метасоматически измененных пород проводилось по традиционной методике сравнения минерального и геохимического состава измененной породы с типичными для месторождения максовитами и сланцами, развитыми по туфоалевролитам. Пробы для исследований были отобраны из керна разведочных скважин и действующего карьера. Анализ состава пород проводился с помощью химического и ICP-MS анализов в ИГ КарНЦ РАН (г. Петрозаводск). Породообразующие и рудные минералы изучались с использованием микрозондового анализатора, совмещенного с электронным микроскопом VEGA II LSH, Tescan с ЭДС приставкой INCA Energy 350. Микрофотографии выполнены на электронном микроскопе.

Re-Os изотопный анализ образцов выполнен в Центре изотопных исследований ВСЕГЕИ (г. Санкт-Петербург) по методике, описанной в работах [Крымский и др., 2011; Birck et al., 1997]. Бланки системы составляли Re = 76 пикограмм, Os = 0.46 пикограмм. Изотопный состав углерода определен в радиоуглеродной лаборатории Института истории материальной культуры РАН (г. Санкт-Петербург) на масс-спектрометре Thermo DeltaV по одноканальной схеме с элементным анализатором CE/NA-1102 (аналитик О. В. Лохова). Минимизация систематических ошибок осуществлялась путем выбора условий сжигания шунгитовых пород при повторных измерениях шуньгского антраксолита (δ13С = -37.6±0.1‰ PDB). Использовались аттестованные международные стандарты: графит MPG (δ13С = -29.78±0.03‰) и полиэтиленовая пленка PEF-1 (δ13С = -31.49±0.03‰ PDB). Воспроизводимость анализов ±0.1‰.

ОБЩИЕ СВЕДЕНИЯ О МЕСТОРОЖДЕНИИ И СОСТАВЕ ПОРОД

Месторождение Максово расположено в восточном борту Онежской синклинорной структуры (см. рис. 1). В структурном плане оно приурочено к антиклинальной (диапировой) складке, частично срезанной эрозией (рис. 3). Размеры месторождения в плане — примерно 500×700 м, мощность залежи в центральной части — до 120 м, запасы максовитов — около 30 млн т. Измененные породы были вскрыты скважиной 262; метасоматические изменения приурочены к наложенной на купольную структуру месторождения гребневидной складке, овальной в плане (диаметр около 160 м), с высотой до 80 м и углами падения крыльев до 70°.

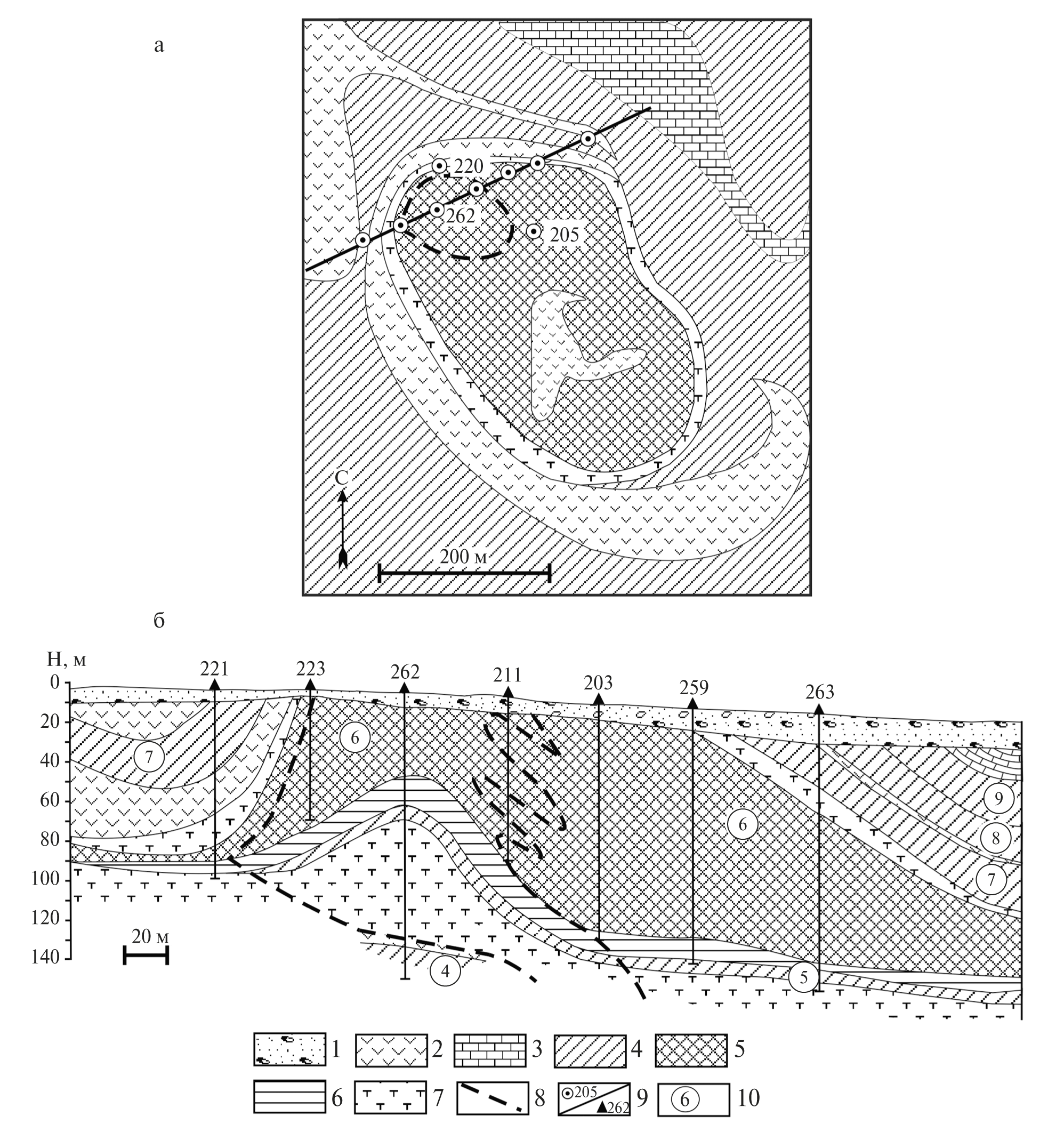

Рис. 3. Схема геологического строения месторождения Максово (а) и профиль (б), пересекающий область проявления метасоматоза (по [Купряков, 1994] с изменениями). 1 — четвертичные отложения; 2 — габбродолериты; 3 — доломиты; 4 — вмещающие шунгитоносные горизонты; 5 — максовиты, не затронутые процессами метасоматоза; 6 — переслаивание шунгитоносных туфоалевролитов, известняков; 7 — карбонатсодержащие туфоалевролиты; 8 — область проявления метасоматических процессов; 9 — скважина и ее номер; 10 — номер шунгитоносного горизонта. H, м — абсолютная отметка в метрах.



На месторождении преобладают неизмененные или слабоизмененные максовиты [Атлас …, 2007]: в центральной части — массивные и неяснослоистые, в подошвенной части и на периферии — массивные, слабо брекчированные и слоистые. Породы содержат тонкодисперсное шунгитовое вещество — истощенный кероген (рис. 4а–4в), кварц, в небольшом количестве серицит (иллит), реже хлорит, карбонат и альбит, акцессорные минералы — рутил и глобулярный пирит. Содержание Cорг в максовитах — 20–45% (среднее 30%); SiO2 — 47–54.4% в брекчированных разностях увеличивается до 62.4% (табл. 1). Содержание MgO, CaO, Na2O, Al2O3 и K2O — низкое, содержание Fe (суммарного) — зависит от количества вкрапленных сульфидов. Высокие потери при прокаливании (ппп) связаны с органическим веществом и практически не зависят от малого количества водосодержащих силикатов.



Таблица 1. Химический состав максовитов центральной части Максовского месторождения и развитых по ним метасоматитов (скв. 262)

Компоненты,

масс. %

1

2

3

4

5

6

7

8

9

10

11

12

SiO2

54.4

47.0

67.38

72.5

63.02

53.7

75.54

60.92

65.51

51.82

68.20

58.43

TiO2

0.23

0.25

0.031

0.24

0.28

0.032

0.15

0.34

0.18

0.64



Al2O3

3.74

4.16

5.06

4.73

4.73

5.31

3.45

8.7

5.33

6.6

5.98

6.05

Fe2O3

1.49

1.13

1.75

2.16

1.3

0.28

0.93

0.9

1.22

3.32



FeO

0.55

0.42

1.61

1.3

1.44

1.44

2.59

2.15

1.76

1.14



MnO

0.05

0.05

0.028

0.08

0.1

0.016

0.08

0.12

0.071

0.035



MgO

0.59

0.57

1.04

0.81

0.36

1.47

1.01

3.17

1.31

3.21



CaO

0.17

0.08

1.1

0.98

2.31

1.25

1.61

5.26

2.09

7.56



Na2O

0.06

0.02

1.6

0.57

0.39

0.73

0.75

2.7

1.12

1.69



K2O

1.34

1.25

0.58

0.88

1.19

1.12

0.56

0.87

0.87

1.27



H2O

0.8

0.7

0.14

0.24

0.21

0.22

0.17

0.18

0.19

0.45



ппп

36.93

46.2

19.01

15.3

22.25

33.49

12.21

14.53

19.47

18.53



P2O5

0.09

0.11

0.16

0.46

1.26

0.15

0.45

0.36

0.47

2.8

0.32

0.36

Cr2O3

0.025



0.05



0.006



0.01



V2O5

0.043



0.03



0.06



0.02

0.045



Сумма

99.57

99.62

99.87

100.25

99.84

99.59

99.5

100.2

99.88

99.71



Sобщ.

0.90

0.38

1.33

0.59

0.53

0.21

0.23

0.23

0.51

0.73

0.41

0.44

Сорг

36.6

44.6

18.86

15.06

22.04

33.27

11.64

14.00

19.27

17.49

12.1

22.75

Глубина, м



10.0

11.0

19.0

33.8

35.0

41.0

10–41

44.0

7.4–11

27–31

n

21

11

1

1

1

1

1

1

6

1

16

4

Примечание. 1 — массивные и 2 — слабо трещиноватые максовиты центральной части месторождения; 3–9 — в различной степени измененные максовиты интервала 1 скв. 262; 10 — максовиты с апатит-альбит-карбонатными прожилками; 11 — низкоуглеродистые (шунгитоносные) сланцы и 12 — максовиты (основные характеристические параметры пород скв. 262, по данным Карельской ГЭ). Пробел — нет данных, n — количество определений, ппп — потери при прокаливании обеспечены в основном органическим веществом (Сорг).



Рис. 4. Микрофотографии массивных максовитов центральной части месторождения. а — тонкодисперсное органическое вещество (темное) и пирит 1-й генерации (белое) в раннем кварце-1; б — глобули и фрамбоиды пирита-1 (Py1) и кварц-1 (Q1); в — кристалл пирита 2-й генерации (Py2); г — кристаллы позднего кварца-2 (Q2) и мелкие глобули кварца-1 (Q1), темное — шунгитовое вещество, белое — пирит.



В брекчированных породах в незначительных количествах появляются минералы поздних генераций, в том числе антраксолит. Хорошо ограненные небольшие кристаллы кварца и пирита отнесены ко 2-й генерации (см. рис. 4в, 4г), а прожилки этих минералов в брекчированных породах — к 3-й генерации. Среднее для месторождения отношение (Na2O+K2О)/A12О3 = 0.293, а преобладание K2О над Na2O позволяет отнести максовиты к первично-глинистым терригенным образованиям, не содержащим пирокластического материала основного состава [Юдович, Кетрис, 1988]. Для массивных и слаботрещиноватых максовитов характерны низкие концентрации P2O5, TiO2, V2O5, Cr2O3 (см. табл. 1).

Метаморфизованные туфоалевролиты представлены тонкозернистыми биотит-альбит-карбонат-хлоритовыми сланцами с разным соотношением породообразующих минералов, с полосчатой, иногда брекчиевидной текстурой и близки по составу основным туфам (табл. 2, анализы 1, 4). Нижняя часть разреза, вскрытого скважиной 262, представлена полосчатой толщей переслаивания (карбонатсодержащих пород и туфоалевролитов), породы содержат кальцит, доломит, кварц, серицит, хлорит. Переход от типичных максовитов к нижележащей толще фиксируется по снижению содержания Сорг и резкому возрастанию содержаний СаО, MgO, Al2O3 (см. табл. 2). Радиоактивность пород основной части залежи максовитов редко превышает 20 мкР/час, а подстилающих карбонатных туфоалевролитов — 15 мкР/час.



Таблица 2. Химический состав туфоалевролитов и развитых по ним метасоматитов (скв. 262)

Компо- ненты,

масс. %

1

2

3

4

5

6

7

8

9

10

SiO2

35.67

30.65

60.86

47.97

36.4

44.05

38.26

42.58

35.9

58.06

TiO2

1.01

1.33

1.12

0.82

1.16

0.85

2.39

1.06

1.53

1.16

Al2O3

9.85

12.13

12.4

10.31

9.75

12.05

14.96

13.47

15.77

17.83

Fe2O3

7.56

2.44

4.34

5.23

11.63

2.16

8.14

5.37

3.19

2.43

FeO

5.3

9.36

1.48

3.57

4.78

9.89

8.25

8.11

9.51

2.87

MnO

0.071

0.076

0.029

0.103

0.075

0.123

0.077

0.111

0.073

0.019

MgO

15.01

19.41

3.3

7.41

10.55

11.05

11.93

14.75

9.07

3.36

CaO

8.84

7.04

2.72

8.53

7.56

4.48

1.39

1.32

1.17

0.37

Na2O

0.15

0.03

5.67

1.86

1.13

0.54

2.83

0.03

2.84

0.08

K2O

0.8

0.7

0.88

1.52

2.16

2.42

1.0

2.86

1.69

7.57

H2O

0.43

0.63

0.22

0.23

0.27

0.39

0.52

0.43

0.4

0.3

ппп

14.95

15.22

5.85

11.24

11.96

9.96

9.86

9.16

18.06

5.5

P2O5

0.14

0.20

0.59

0.087

0.20

0.08

0.05

0.02

0.21

0.04

Cr2O3



0.01



0.019

0.013

0,18

0.023

V2O5

0.035

0.042

0.042

0.06

0.056

0.072

0.081

0.062

0.07

0.105

Сумма

99.52

99.26

99.50

99.80

99.68

98.12

99.76

99.35

99.5

99.72

Sобщ.

2.72

3.09

1.32

1.29

4.63

2.04

4.79

0.36

0.23

0.78

СO2

12.13

13.33

3.56

9.02

7.5

7.45

1.01

0.36

0.65



Глубина, м

60–70

64.0

48.0

74–106

84.0

102

102.5

104.5

116.3

120.5

n

5

1

1

10

1

1

1

1

1

1

Примечание. 1 — туфоалеролиты интервала 2 (карбонат-хлоритовые сланцы); 2 — измененные высокомагнезиальные тальк-содержащие туфоалевролиты; 3 — альбитизированные туфоалевролиты (хлорит-кварц-альбитовые); 4 — туфоалевролиты основного состава интервала 3 (биотит-кварц-карбонат-альбит-хлоритовые сланцы); 5–8 — измененные туфоалевролиты с сульфидными прожилками; 9 — толща переслаивания карбонатных и хлоритовых сланцев; 10 — измененные породы с микроклиновым бластезом. Пробел — нет определений, n — количество определений.



МЕТАСОМАТИТЫ, РАЗВИТЫЕ ПО МАКСОВИТАМ И ТУФОАЛЕВРОЛИТАМ: ЛОКАЛИЗАЦИЯ И МИНЕРАЛЬНЫЙ СОСТАВ

Наиболее интенсивные изменения шунгитсодержащих пород и подстилающих туфоалевролитов были установлены в северо-западной части месторождения Максово (скв. 262, см. рис. 3). Верхнюю часть скважины (интервал 1 до глубины 44.0 м) слагают максовиты и развитые по ним щелочно-железо-магнезиальные метасоматиты. Наиболее интенсивно метасоматиты проявились в зоне перехода от первого ко второму интервалу (рис. 5, см. табл. 1, анализ 10). В средней части скважины (44–109 м) вскрыты метаморфизованные туфоалевролиты, по составу подразделяющиеся на два интервала (интервал 2 и интервал 3). Интервал 2 (44–74 м) представлен карбонат-хлоритовыми (см. табл. 2, анализ 1), тальк-карбонат-хлоритовыми (см. табл. 2, анализ 2) и хлорит-кварц-альбитовыми сланцами (см. табл. 2, анализ 3), иногда биотит-содержащими. В интервале 3 (74–109 м) породы представлены биотит-альбит-карбонат-хлоритовыми сланцами, развитыми по туфоалевролитам основного состава. В толще туфоалевролитов наиболее интенсивные изменения выявлены вблизи верхней границы интервала 2 (44–54 м и 64 м, см. табл. 2, анализы 2, 3) и в низах интервала 3 (84–105 м, см. табл. 2, анализы 5–8). В пачке, залегающей ниже интервала 3, широкое распространение в породах получили наложенные биотит и микроклин. В соседних скважинах 220 и 205 карбонатсодержащие туфоалевролиты самой нижней пачки также интенсивно биотитизированы.

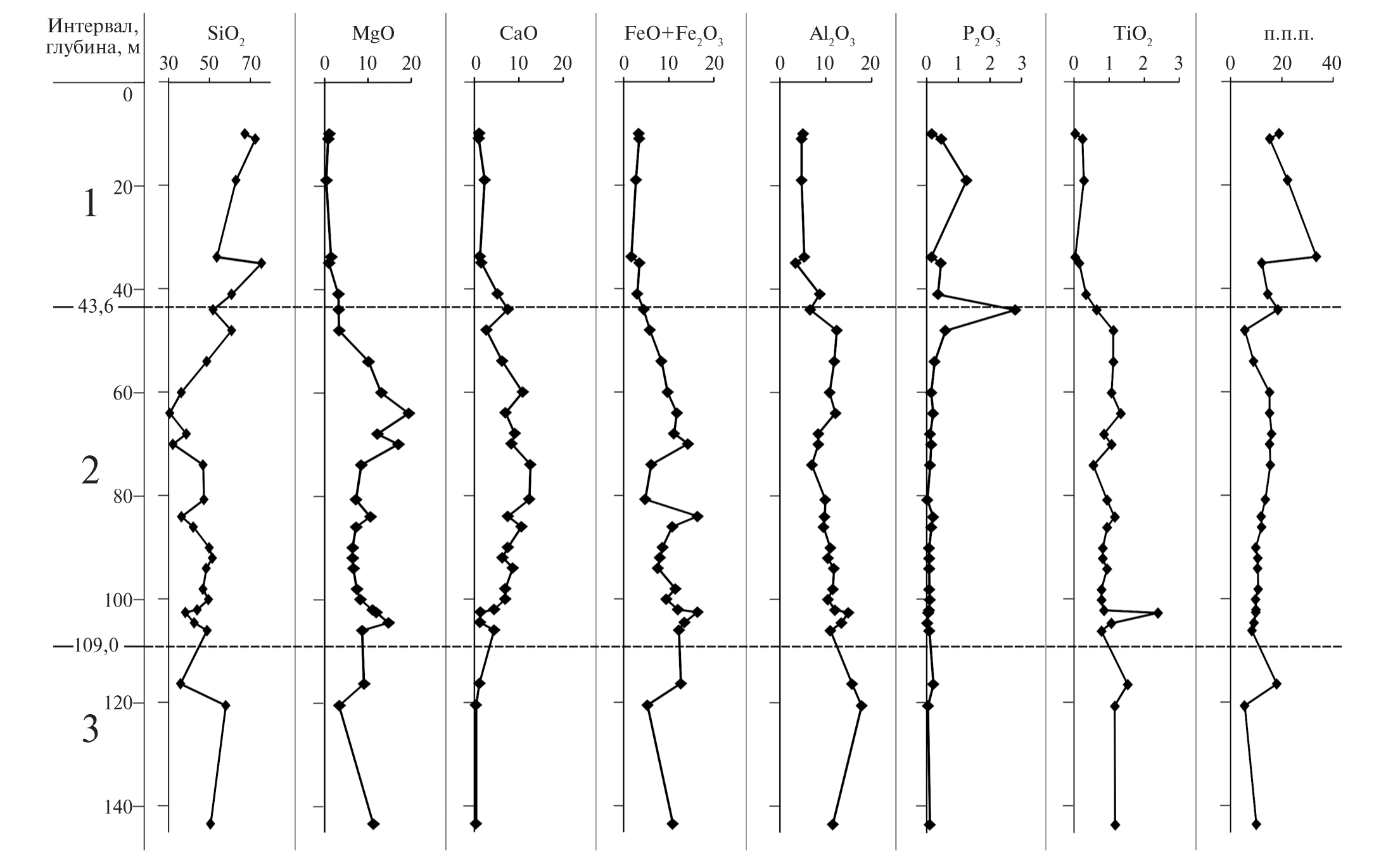

Рис. 5. Распределение макроэлементов (масс. %) в разрезе скв. 262. Интервал 1 — максовиты и метасоматиты по ним; интервалы 2, 3 — туфоалевролиты (2 — карбонат-хлоритовые, 3 — биотит-альбит-карбонат-хлоритовые сланцы).



В брекчированных максовитах и туфоалевролитах текстуры первичных пород обычно сохраняются, что позволяет наметить интервалы распространения исходных (неизмененных) пород, выделить зоны распространения новообразованных минеральных ассоциаций и выяснить характер метасоматических изменений (см. рис. 5, табл. 1–3).



Таблица 3. Микроэлементный состав максовитов, туфоалевролитов и измененных пород Максовского месторождения

Элемент, г/т

1

2

3

4

5

6

7

8

9

10

11

Ti

1242

1122

3920

1675–4171

2721

2533–3184

2627

3569

3154

422

5624

V

161

265

278

210–286

248

279–501

359

309

287

42.7

494

Cr

73.4

111

290

93–171

150

155–240

177

172

202

20

205

Mn

102

156

261

524–729

556

803–1022

796

650

706

132

542

Co

42

12

32

21–61

38

22–49

34

125

122

363

398

Ni

94

428

218

80–496

203

128–190

171

256

304

633

590

Cu

42

197

193

84–362

219

109–507

223

485

429

2037

8487

Zn

42

26

44

94–142

112

70–383

135

263

137

107

216

As

21

66

2–9.2

5

1.9–20.7

9

8.9

17.8

183

214

Se

13

10

2.5

0.75–27

11

3.2–14.2

6

26

20.5

149

24

Y

10

20

42

19–29

25

16.6–33.7

24

20.6

19.5

3.83

21

Zr

46

40

198

84–236

162

86–229

134

116

107

23

211

Nb

3.4

3.7

13.7

4–10.6

8.8

4.6–20.2

12

4.5

11.8

0.43

9.2

Mo

9.4

13

65

1.4–11.8

14.2

6–27.4

14

9.6

86.3

0.43

53

Ag

0.25

0.37

0.17

0.07–0.58

0.23

0.17–0.45

0.4

0.61

0.65

1.58

9.1

Sn

3.3

2.4

5.6

5.3–22.2

10.3

0.7–18.6

8.4

13.54

10

2.36

12

Sb

1.7

0.62

0.27

0.09–0.4

0.22

0.1–0.27

0.6

0.58

0.34

5.49

2.7

Ba

246

455

321

46–161

128

222–1286

478

321

208

24.5

106

∑РЗЭ

25.2

90

107

76–145

96

56–137

85

151

56

12

62

Hf

1.48

1.11

5.3

2.38–6.68

4.5

3.41–6.34

3.8

3.27

2.98

0.73

5.8

Ta

0.33

0.25

0.85

0.27–0.71

0.55

0.32–1.88

0.9

0.28

0.38

0.02

0.6

W

0.8

0.82

0.98

0.08–2.51

0.8

0.08–0.34

0.2

1.3

Pb

8.3

2.6

12.5

5.1–19.08

10.7

4.9–9.44

8

12.5

13

34.9

12

Th

1.91

1

6.56

4.09–5.47

4.72

3.21–5.47

4.3

2.53

2.89

0.38

2.6

U

6.93

11.2

20.7

4.0–9.27

6.65

3.3–7.42

5.2

2.21

2.26

0.33

2.9

Глубина, м



10–33.8

48

54–74



90–106



84

86

86.5

102.5

n

5

2

1

6

6

7

7

1

1

1

1

Примечание. 1 — неизмененные максовиты центральной части месторождения; 2–11 — скв. 262 (2 — неизмененные максовиты интервала 1; 3 — метасоматиты, развитые на границе максовитов и туфоалевролитов; 4 — сланцы по туфоалевролитам интервала 2; 5 — среднее по интервалу 2; 6 — туфоалевролиты основного состава интервала 3; 7 — среднее по интервалу 3; 8–11 — измененные породы с сульфидными прожилками из интервала 3). Прочерк — ниже предела обнаружения; n — количество определений.



Метасоматиты, развитые по максовитам интервала 1 (Сорг 23%), характеризуются брекчированной текстурой, неравномерно-зернистой структурой, пересекаются различными по составу прожилками (рис. 6). На фоне общей биотитизации и хлоритизации (Fe-Mg метасоматитов) в них, развивается альбитизация по зонам брекчирования и в виде прожилков. Минеральный состав измененных пород представлен биотитом, кварцем, кальцитом, хлоритом, апатитом, рутилом. Измененные породы пересекаются прожилками, содержащими кварц, кальцит, альбит, биотит, апатит, сульфиды. Вблизи контактов с прожилками содержание антраксолита увеличивается до 40%.



Рис. 6. Микрофотографии метасоматитов интервала 1 скв. 262. а, б — брекчиевидная и прожилковая текстура в измененных максовитах (обр. 25.6 м); в — апатит (Ap) в кварцевом (Q) прожилке (обр. 25.3 м); г — апатит пересекает кварцево-карбонатные прожилки в максовите; д — апатит c биотитом (Bi) ориентированы перпендикулярно стенкам кварцевого прожилка (обр. 25.3 м); е — гнезда апатита в срастании с кальцитом (Ca), мелкозернистые биотит и апатит-1 (Ap1) (обр. 28.3 м).



Темные слюды в Fe-Mg метасоматитах представлены двумя генерациями: мелкозернистым биотитом, развитым в массе породы и более крупнозернистой его разновидностью, формирующейся в зонах контакта с кварц-карбонатными прожилками. В биотите калия — 5.0–6.5%, Mg > Fe, он относится к низкокалиевому гидробиотиту, который распространен не только в верхнем, но и в нижних интервалах скважины.

Мелкозернистый апатит 1-й генерации образует скопления в биотит-хлоритовых метасоматитах, развитых по максовитам. Более крупные зерна апатита 2-й генерации встречаются в виде гнезд и скоплений в альбит-биотит-карбонатных прожилках (см. рис. 6б–6е), секущих кварц-карбонатные прожилки (см. рис. 6г, 6д). В кварцево-кальцитовых прожилках и вдоль их контактов с вмещающими породами присутствуют сульфиды, титанит и монацит. Содержание вкрапленных сульфидов в приконтактовых зонах — до 1–5%, в прожилках — до 60%. Рудные (сульфидные) минералы представлены в основном пиритом и халькопиритом, в меньшем количестве встречаются виоларит, кобальтин, герсдорфит, мелонит, Ni-содержащий пирротин, галенит, молибденит, сфалерит. Реже встречаются клаусталит и U-Ti минералы (на границе интервалов 1 и 2).

Распределение минералов метасоматической стадии неравномерное, сопровождается цементацией раздробленных пород карбонатно-слю- дистым, карбонатно-кварцевым или альбит-карбонатным материалом, образованием прожилков, в связи с этим метасоматиты не имеют четко выраженной зональности и относятся нами к неполно проявленным.

Метасоматиты, развитые по туфоалевролитам. Среди сланцев, развитых по туфоалевролитам (интервалы 2 и 3) выделяются зоны с Fe-Mg минералами, наложенным метакристаллическим карбонатом, микроклином или с сульфидными прожилками. Породы обоих интервалов тонкозернистые, с неоднородной (массивной, слоистой, гофрированной, брекчиевидной, прожилковой) текстурой (рис. 7a–7е).



Рис. 7. Микрофотографии текстур и минеральных ассоциаций метаморфизованных туфоалевролитов основного состава и развитых по ним метасоматитов. а — карбонат-биотит-хлоритовый сланец со слоисто-гофрированной текстурой (обр. 59.3 м); б — метакристаллы кальцита в хлоритовых сланцах (обр. 80.2 м); в — брекчиевидно-прожилковая текстура: сланцы пересечены карбонатными (Ca) прожилками (обр. 87.3 м); г — метакристаллы талька (Tlc) в карбонат-хлоритовых сланцах с сульфидами (белое), представленными пиритом, виоларитом (обр. 63.6 м); д — наложенный микроклин (Mcl) (обр. 82.2 м); е — метакристаллы апатита (Ap) и пирита (Py) (обр. 87.3 м).



Минеральный состав измененных пород интервала 2 представлен: хлоритом, карбонатом, тальком, иногда биотитом; а интервала 3 — хлоритом, карбонатом, альбитом, кварцем, биотитом. Хлорит в туфоалевролитах обоих интервалов слагает основную массу породы и характеризуется Fe-Mg составом. На глубине 63.6 м выделяется пластинчатый тальк в ассоциации с магнезитом и брейнеритом (см. рис. 7г). В измененных сланцах интервала 3 рассеяны удлиненные ромбоэдры и развиты прожилки наложенного кальцита (см. рис. 7б, 7в). В участках пород с повышенной K-щелочностью присутствуют биотит и микроклин в составе прожилков и в форме рассеянных метакристаллов (см. рис. 7д). Вблизи прожилков развит зональный Ba-содержащий микроклин и поздний барит, что приводит к повышенным содержаниям Ba в породах (см. табл. 3).

Акцессорные минералы в обоих интервалах представлены апатитом, рутилом, монацитом, ксенотимом, цирконом, реже встречаются торито-силикато-фосфаты. В породах с повышенной K-щелочностью установлен ильменорутил (Nb2O5 10–14%, FeO 4–6%). Цирконы встречаются в виде зональных раздробленных зерен с повышенным содержанием Hf, причем ранняя генерация циркона обрастает, “залечиваетcя” более поздней. Монацит, ксенотим, апатит тяготеют к сульфид-карбонатным скоплениям и прожилкам (см. рис. 7г, 7е).

Вкрапленно-прожилковая рудная минерализация (5–20% сульфидов) наиболее интенсивно развита в интервале 3 на глубинах 80–87 м и 100–104 м. В интервале 2 в составе вкрапленности преобладают халькопирит, пирит, виоларит. В прожилках, секущих сланцы (метаморфизованные туфоалевролиты) интервала 3 и вблизи этих прожилков, развиты пирит, халькопирит, виоларит, пирротин, Ni-пирротин, кобальтин, герсдорфит, сфалерит, молибденит, встречаются галенит, реже клаусталит, селеногаленит, антимонит.

На границах между интервалами 1 и 2, 2 и 3 в участках неоднородных пород повышается содержание Th и U. Метасоматиты, развитые по максовитам, выделяются локальными максимумами радиоактивности до 40 мкР/час, что не характерно для неизмененных пород месторождения и нарушает качественные характеристики первичных максовитов как полезного ископаемого.

ПЕТРОХИМИЧЕСКИЕ И ГЕОХИМИЧЕСКИЕ ОСОБЕННОСТИ ИЗМЕНЕННЫХ ПОРОД

В измененных максовитах интервала 1 (см. рис. 5, табл. 1) наблюдается максимальное содержание SiO2 и высокие потери при прокаливании относительно неизмененных пород. В них также увеличивается содержание Al2O3, MgO, CaO, меняется соотношение Fe2О3/FeO (увеличивается Fe2+). Содержание Na2O локально возрастает до 1.6–2.7%, K2O — до 1.12–1.27%. В тех же участках встречаются наиболее высокие концентрации P2O5 и TiO2 — компонентов, мигрирующих в щелочных растворах. В неизмененных максовитах месторождения содержание P2O5 обычно не превышает 0.02–0.1% (скв. 259), а в измененных — возрастает до 2.8% (см. табл. 1, анализ 10). Таким образом, концентрация фосфора увеличивается в десятки раз, что, вероятно, связано с привносом этого элемента. Среднее содержание TiO2 в неизмененных максовитах — 0.2%, в зонах окварцевания снижается до 0.03%, в щелочных метасоматитах увеличивается до 0.64% (см. табл. 1, анализ 10), концентрации рудогенных элементов распределены неравномерно (см. табл. 3).

В карбонат-хлоритовых сланцах интервала 2 среднее содержание SiO2 — 35.67%, MgO — 15.01%, CaO — 8.84%, потери при прокаливании (ппп) ~15%; глиноземистость пород умеренная (Al2O3 9.85%); ∑(Fe2O3+FeO) — 12.86%, P2O5 — 0.14%, TiO2 ~1% (см. табл. 2). Эта группа пород отличается низким содержанием щелочей (см. табл. 2, анализ 1, рис. 5). В измененных участках, где происходило переотложение железо-магнезиальных компонентов, содержание MgO достигает 19.41% (см. табл. 2, анализ 2) и в породах встречается тальк. Наиболее высокое содержание Na2O (5.67%, см. табл. 2, анализ 3) и альбитизация фиксируются в зоне перехода от интервала 1 к интервалу 2 на глубине 48 м.

В породах интервала 3 содержание SiO2 составляет ~48%, MgO — 7.41%, ∑(Na2O+K2O) — до 3.38%, ппп ~10%, что коррелируется с мине- ральным составом метаморфизованных основных туфоалевролитов (биотит-кальцит-альбит-хлоритовых сланцев). Изменения пород этого интервала, а также залегающей ниже полосчатой толщи, также сопровождаются увеличением содержания щелочей (Na2O — до 2.84%, K2O — до 2.86%, на глубине 120.5 м — до 7.57% K2O, см. табл. 2).

Интервалы 2 и 3 характеризуются повышенными содержаниями различных элементов (см. табл. 3, в г/т): Cr (до 171–240), V (286–501), Y (19–42), Zr (до 80–236), Nb (5–25), Sn (5–22.4), Ba (до 222–1286), ∑РЗЭ (51–248). В зоне метасоматических изменений к прожилкам сульфидов (сфалерит-пирротин-халькопирит-кварц-карбонатным) приурочены максимальные концентрации рудогенных элементов (в г/т): Cu (429–8487), Ni (304–633), Co (122–398), Zn (216–614), As (18–214), Sb (0.3–5.5), Se (до 149), Mo (27–86.3), Pb (35), Ag (1.6), Te (1–2) (см. табл. 3, анализы 8–11). Распределение РЗЭ слабо дифференцировано, подобно туфам основных вулканитов.

Изотопный состав органического углерода определен в отдельных пробах керна скв. 262. Величины δ13Сорг на глубинах: 10.0 м и 33.8 м — -26.4‰; 86.5 м — -27.3‰; 120.5 м — -25.5‰. Шунгитовое вещество в пробах верхней части разреза (10–33.8 м) представлено преимущественно остаточным керогеном, миграционный антраксолит (120.5 м) характеризуется относительно более легким изотопным составом углерода. Подобные значения δ13Сорг установлены и для других участков купольного тела: в пробах керна скв. 205 на глубине 120 м δ13Сорг — -24.99‰, в кровле купола — -26.39‰.

ВОЗРАСТ ИСХОДНЫХ МАКСОВИТОВ И РАЗВИТЫХ ПО НИМ МЕТАСОМАТИТОВ

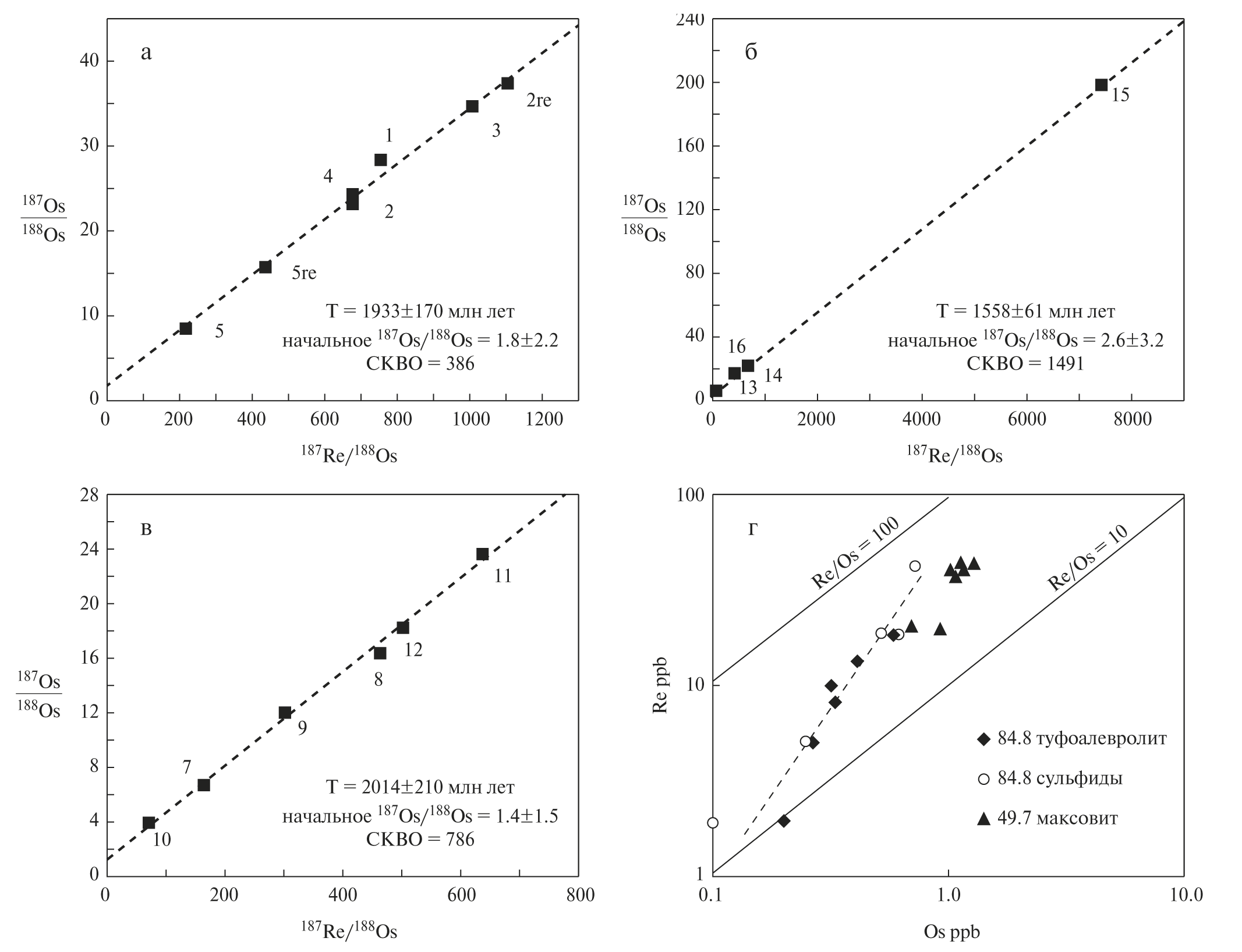

Для проведения изотопного Re-Os датирования из керна скв. 262 (глубина 46.7 м) был отобран штуф максовитов без видимой рудной минерализации, который был распилен (через 1 см) для получения образцов (табл. 4, № 1–6). Из той же скважины (глубина 84.8 м) был также отобран штуф неоднородных по составу туфоалевролитов с сульфидами. Из этого штуфа выпилены образцы пород с редкой вкрапленностью сульфидов (см. табл. 4, № 7–12) и образцы (см. табл. 4, № 13–16) прожилков с массивными сульфидами. Каждый образец прожилковых сульфидов был разделен на электромагнитную и неэлектромагнитную фракции.



Таблица 4. Результаты изучения изотопной Re–Os системы в породах и сульфидах Максовского месторождения (скв. 262)

Образец

Масса навески, г

Re, мг/т

Os, мг/т

187Re/188Os

2σ, %

187Os/188Os

2σ, %

1

Максовит

0.50659

43.3

1.286

746

0.271

27.927

0.185

2

0.50399

40.8

1.163

677

0.447

23.330

0.068

3

0.21610

40.2

1.021

1100

0.437

37.191

0.254

4

0.52476

37.1

1.071

680

0.158

23.864

0.066

5

0.52331

19.8

0.925

216

0.194

8.614

0.074

6

0.19267

20.4

0.699

424

0.382

15.742

0.115

7

Туфоалевролит

0.53527

4.96

0.267

167

0.426

6.862

0.094

8

0.37343

9.89

0.318

465

0.268

16.410

0.217

9

0.55831

8.10

0.330

303

0.251

12.230

0.094

10

0.51968

1.94

0.200

70

0.383

4.015

0.212

11

0.54637

13.4

0.411

634

0.292

23.656

0.246

12

0.56154

18.2

0.586

502

0.253

18.261

0.094

13

Сульфиды

0.12441

1.90

0.100

141

0.449

3.919

0.261

14

0.21801

5.07

0.248

186

0.321

6.999

0.209

15

0.22239

41.7

0.720

7426

0.424

197.683

0.190

16

0.20980

18.4

0.619

436

0.421

15.867

0.228

Примечание. 1–6 — образец с глубины 46.7 м; 7–16 — образец с глубины 84.8 м (13, 15 — сульфиды неэлектромагнитной фракции, 14, 16 — сульфиды электромагнитной фракции).



Измеренные повышенные концентрации Re и Os в максовитах, отобранных с глубины 46.7 м (см. табл. 4), являются достаточно типичными для черных сланцев [Kendall et al., 2009а; Kendall et al., 2009б]. Для них было получено изохронное построение, отвечающее возрасту 1933±170 млн лет при величине среднеквадратичного взвешенного отношения СКВО = 386 (рис. 8а). Большая величина СКВО>>1, указывает на существенное нарушение изотопной Re-Os системы при наложенных метасоматических процессах. Это не позволяет рассматривать полученную зависимость как изохрону. Однако исключение экспериментальной точки 1, вещество которой обогащено кварцем и обладает заметно более высоким начальным отношением изотопов осмия, позволяет получить изохрону 1923±77 млн лет при СКВО = 66.



Рис. 8. Изохронная зависимость (а–в) и зависимость Re/Os отношения от концентрации элементов (г) в углеродистых и сульфидсодержащих породах (скв. 262). а — изохронное построение для образца максовитов с глубины 46.7 м; б — изохронная зависимость для сульфидов с глубины 84.8 м; в — изохронная зависимость для туфоалевролитов углеродсодержащих с глубины 84.8 м; г — зависимость величины Re/Os отношения от концентрации Re и Os в пробах (пунктирной линией показана зависимость для проб с глубины 84.8 м).



Для туфоалевролитов, отобранных с глубины 84.8 м, изохронное построение (см. рис. 8в) также указывает на существенную нарушенность изотопной Re-Os системы: СКВО = 786, возраст 2014±210 млн лет. Полученные оценки возраста седиментации в пределах погрешности соответствуют имеющимся данным об интервале возрастов формирования пород людиковийского надгоризонта 1980–2090 млн лет [Лохов и др., 2011; Гольцин и др., 2010].

Для проб измененных пород с прожилками сульфидов, отобранных с глубины 84.8 м, получена изохрона, отвечающая возрасту их кристаллизации около 1558±61 млн лет (см. рис. 8б). При этом наклон изохроны, а следовательно и возрастная оценка, определяются минеральным веществом не электромагнитной фракции образца № 15. В этой фракции, по-видимому, присутствует молибденит, поскольку концентрация Re составляет 41.7 мг/т (см. табл. 4), тогда как в халькопиритах — 0.5–5 мг/т, а в пирите и пирротине — еще менее. Полученные данные по времени образования сульфидов коррелируются с возрастом габбродолеритов в районе пос. Шуньга (1573±43 млн лет) [Лохов и др., 2011].

В относительно неизмененном образце максовитов с глубины 46.7 м нет корреляции отношения Re/Os с концентрацией Re или Os (см. рис. 8г). Это указывает на то, что их носителем является собственно шунгитовое вещество [Kendall et al., 2009а]. В туфоалевролитах с бедной сульфидной вкрапленностью и в массивных сульфидах прожилков с глубины 84.8 м такие зависимости наблюдаются, что указывает на присутствие Re и Os в составе сульфидов. Для всех изученных образцов начальное отношение изотопов Os указывает на коровый источник вещества.

Таким образом, большая величина СКВО изохронных зависимостей, по-видимому, определяется наложенными процессами, которые в Онежской структуре характеризовались мультистадийным проявлением в течение протерозоя [Лохов и др., 2011; Гольцин и др., 2010]. Возраст прожилковой сульфидной минерализации, завершающей метасоматоз, и соответственно рудообразование этого этапа, моложе возраста осадкообразования почти на 440 млн лет и близок метасоматозу Падминского типа.

ОБСУЖДЕНИЕ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ

Анализ геологических, структурных, геофизических материалов позволяет утверждать, что складчато-разрывные дислокационные процессы, проявленные в Онежской структуре, способствовали формированию, в том числе, и купольной структуры месторождения Максово. С ними связано образование наложенной на диапировую структуру гребневидной складки, брекчирование пород и их метасоматические изменения. Состав метасоматитов зависел от типа исходных пород с шунгитовым веществом или туфолалевролитов, а интенсивность проявления — от степени брекчирования, прожилкования. По характеру изменений (щелочно-железо-магнезиальных) исследованные метасоматиты подобны метасоматитам Падминского типа, но отличаются тем, что развиваются преимущественно по высокоуглеродистым породам.

Щелочные растворы сыграли существенную роль в формировании сульфидной минерализации. Они способствовали как привносу рудогенных элементов с более глубоких уровней, так и их перераспределению в породах месторождения (рассеянные концентрации в максовитах и туфоалевролитах). В миграции участвовали также и углеводороды, в настоящее время в метасоматитах они представлены антраксолитом (с более легким изотопным составом δ13Сорг). По данным ICP-MS анализа, в разных интервалах измененных пород установлены повышенные относительно неизмененных максовитов концентрации ряда элементов: Ti, P, Mn, V, Cr, Ni, Co, Cu, Zn, Y, Zr, Nb, РЗЭ, Sn, U, Th. В зонах сульфидных прожилков одновременно с Cu повышается содержание Ni, Co, Zn, As, Se, Pb, Ag, Sb и Mo (см. табл. 3).

Выделено три интервала пород, отличающихся как по первичному составу, так и по характеру метасоматических преобразований и геохимии. Интервал 1 — зона неполно проявленного метасоматоза, наложенного на типичные максовиты. Он проявился в виде прожилков и новообразованных минералов в цементе брекчий; в жильных ассоциациях появляется антраксолит, однако содержание Cорг в целом снижается. Цемент брекчий представлен хлоритом, биотитом, встречаются акцессорные апатит и рутил. В секущих прожилках образуются более крупные, по сравнению с ассоциацией в цементе брекчий, выделения минералов второй генерации: кальцит, кварц, крупночешуйчатый биотит, альбит, апатит, монацит, ксенотим, виолaрит, халькопирит, сфалерит.

В интервалах 2 и 3 породы более однородные. Их текстурные особенности и состав свидетельствуют о том, что изменения наложены на туфоалевролиты основного состава. Изменения пород выразились в перекристаллизации мафических минералов и образовании более крупных новообразованных генераций минералов: Fe-Mg-хлорита, Fe-Mg-карбонатов, талька, биотита, кальцита сульфидов. Наблюдается увеличение магнезиальности пород, при одновременном относительном увеличении халькофильных и редких элементов в зонах с рудными прожилками. Прожилки в этих интервалах содержат сульфоарсениды Fe, Ni, Co, сульфиды полиметаллов, клаусталит и молибденит. В зонах с повышенным содержанием K появляются микроклин, слюды и прожилки с сульфидами полиметаллов. Образование сульфидных прожилков, содержащих молибденит, сопровождается привносом Re и увеличением отношения Re/Os (см. табл. 4). Время образования сульфидной минерализации, завершающей формирование прожилковых гидротермально-метасоматических ассоциаций минералов, оценивается в 1558±61 млн лет по данным Re-Os метода. Вкрапленно-прожилковая рудная минерализация в сланцевых толщах образуется на поздних стадиях преобразований и носит смешанный характер: связана с привносом мафитовых и гранитофильных элементов. Значительных концентраций рудогенных элементов в метасоматитах скважины 262 не выявлено. Однако аномальные содержания (см. табл. 3), вероятно, могут представлять собой удаленные ореолы более богатых рудных зон.

ЗАКЛЮЧЕНИЕ

В пределах Онежской структуры на фоне бассейновых вулканогенно-осадочных комплексов развиваются процессы пластичного перераспределения вещества, интрузивного магматизма, последующих метаморфических и метасоматических преобразований, обусловленные двумя основными этапами структурно-тектонической перестройки и диапиризмом. Все эти процессы оказали влияние на формирование купольных месторождений шунгитсодержащих пород. К основным критериям, по которым можно выделять и прогнозировать зоны метасоматоза в купольных структурах относятся: 1 — структурные и геофизические [Филиппов, 2002; Филиппов, Клабуков, 2002], 2 — текстурно-структурные особенности пород, 3 — изменения минерального состава, 4 — геохимические. Структурные критерии: наличие гребневидных складок, осложняющих купольные тела максовского типа; приуроченность к этим структурам неоднородных геофизических полей, резко отличающихся от характерных для максовитов аномалий. Текстурно-структурные особенности пород и их неоднородный состав, связанные с наложенными зонами брекчирования, с образованием прожилков, метакристаллов карбонатов и микроклина. Минералогические особенности, вызванные изменением первичного состава пород за счет появления наложенных ассоциаций минералов в прожилках и в цементе брекчий, более крупных, по сравнению с неизмененными породами, образований альбита, хлорита, кварца, биотита, кальцита, апатита, сульфидов, антраксолита, увеличения количества некоторых акцессорных минералов. Геохимические особенности в зонах изменений отражают специфику процессов: в зонах брекчий — увеличение Si, Ca; в зонах альбитизации — повышение концентраций Na, P, Ti, Na, РЗЭ, Ni, Cr, Co; в зонах биотитизации и железомагнезиального метасоматоза — K, Mg-Fe, Cu, Zn, Pb, S, Se; в зонах микроклинизации — K, Ba, Zr, Nb, Sn, Mo; карбонат-кварц-сульфидных прожилков — сидеро-, халько-, гранитофильных элементов.

Для метасоматитов характерно локальное положение — приуроченность к зонам повышенной трещиноватости в купольных телах с наложенными гребневидными складками. Именно в гребнях создавались зоны повышенной проницаемости, благоприятные для проникновения растворов, вызвавших метасоматические изменения. Характер изменения пород на Максовском месторождении подобен метасоматитам Падминского месторождения, но проявлен менее значительно и в иной, высокоуглеродистой среде. Подобие наблюдается и в типе рудной минерализации — разнообразные сульфиды и несовместимые элементы (Fe, Ni, Co, Cu, Zn, Pb, Mo, S, Se, РЗЭ, Nb) в зонах изменения, а также в незначительном повышении радиоактивности на контактах разных пород. Метасоматоз и формирование купольных тел максовитов разделены большим временным интервалом. Наложенные деформации и метасоматические изменения осложняют строение залежей и нарушают качественные характеристики максовитов как углеродсодержащего сырья.

L. V. Kuleshevich

Institute of Geology, KarRC, RAS

Author for correspondence.
Email: kuleshev@krc.karelia.ru

Russian Federation, 11, Pushkinskaya str., Petrozavodsk, 185920

М. М. Filippov

Institute of Geology, KarRC, RAS

Email: filipov@krc.karelia.ru

Russian Federation, 11, Pushkinskaya str., Petrozavodsk, 185920

N. А. Goltsin

VSEGEI

Email: filipov@krc.karelia.ru

Russian Federation, 74, Sredny prospekt, St. Petersburg, 199106

R. Sh. Krymsky

VSEGEI

Email: Robert_Krymsky@vsegei.ru

Russian Federation, 74, Sredny prospekt, St. Petersburg, 199106

K. I. Lokhov

SPbGU (INZ SPbGU)

Email: k.lokhov@spbu.ru

Russian Federation, 7/9, Universitetskaya nab., St. Petersburg, 197034

  1. Атлас текстур и структур шунгитоносных пород Онежского синклинория / Ред. М. М. Филиппов, В. А. Мележик. Петрозаводск: КарНЦ РАН, 2007. 79 с.
  2. Билибина Т. В., Мельников Е. К., Савицкий А. В. О новом типе месторождений комплексных руд в Южной Карелии // Геология рудных месторождений. 1991. № 6. С. 3–14.
  3. Гольцин Н. А., Лохов К. И., Капитонов И. Н. и др. Полистадийные преобразования высокоуглеродистых пород людиковия Онежского прогиба // Региональная геология и металлогения. 2010. № 41. С. 66–79.
  4. Крымский Р. Ш., Сергеев Д. С., Брюгманн Г. Э и др. Опыт изучения изотопного состава осмия и распределения элементов платиновой группы в перидотитах литосферной мантии Восточной Антарктиды // Региональная геология и металлогения. 2011. Т. 46. С. 51–60.
  5. Кулешевич Л. В., Голубев А. И. Благородные металлы в щелочных метасоматитах Средней Падмы, Карелия // Руды и металлы. 2012. № 1. С. 17–25.
  6. Купряков С. В. Геология и генезис шунгитовых пород Зажогинского месторождения // Органическое вещество шунгитоносных пород Карелии (генезис, эволюция, методы изучения) / Под ред. М. М. Филиппова, А. И. Голубева. Петрозаводск: КарНЦ РАН, 1994. С. 93–97.
  7. Лохов К. И., Гольцин Н. А., Капитонов И. Н. и др. Изотопное датирование полистадийно-преобразованных пород заонежской свиты в Хмельозерской синклинали // Онежская палеопротерозойская структура / Под ред. Л. В. Глушанина, Н. В. Шарова, В. В. Щипцова. Петрозаводск: КарНЦ РАН, 2011. С. 297–313.
  8. Леденева Н. В., Пакульнис Г. В. Минералогия и условия образования уран-ванадиевых месторождений Онежской впадины (Россия) // Геология рудных месторождений. 1997. Т. 39. № 3. С. 258–268.
  9. Металлогения Карелии / Под ред. С. И. Рыбакова, А. И. Голубева. Петрозаводск: КарНЦ РАН, 1999. 340 с.
  10. Онежская палеопротерозойская структура (геология, тектоника, глубинное строение и минерагения) / Под ред. Л. В. Глушанина, Н. В. Шарова, В. В. Щипцова. Петрозаводск: КарНЦ РАН, 2011. 431 с.
  11. Степанова А. В., Самсонов А. В., Ларионов А. Н. Заключительный эпизод магматизма среднего палеопротерозоя в Онежской структуре: данные по долеритам Заонежья // Труды КарНЦ РАН. Сер. Геология докембрия. 2014. № 1. С. 3–16.
  12. Филиппов М. М. Шунгитоносные породы Онежской структуры. Петрозаводск: КарНЦ РАН, 2002. 282 с.
  13. Филиппов М. М., Клабуков Б. Н. Принципы выявления центров купольных шунгитоносных структур Толвуйской синклинали по геофизическим данным // Геология и полезные ископаемые Карелии. Петрозаводск. 2002. Вып. 5. С. 97–106.
  14. Филиппов М. М., Первунина А. В. Литогенетический фактор формирования купольных месторождений метасапропелитов Онежской структуры, Карелия // Глубинная нефть. www.deepoil.ru/e-journal. 2014. Т. 3. С. 461–476.
  15. Юдович Я. Э., Кетрис М. П. Геохимия черных сланцев. Л.: Наука, 1988. 271 с.
  16. Birck J. L., Barman M. R., Campas F. Re-Os isotopic measurements at the femtomole level in natural samples // Geostand Newslett. 1997. V. 20. № 1. Р. 19–27.
  17. Hannah J. L., Stein H., Yang G. et al. Re-Os geochronology of a 2.05 Ga fossil oil field near Shunga, Karelia, NW Russia // Abstr. 33-rd Intern. Geol. Congress. Oslo, 2008. C. 4271–4272.
  18. Kendall B., Creaser R. A., Calver C. R. et al. Correlation of Sturtian diamictite successions in southern Australia and northwestern Tasmania by Re-Os black shale geochronology and the ambiguity of “Sturtian”-type diamictite–cap carbonate pairs as chronostratigraphic marker horizons // Precambrian Res. 2009а. V. 172. Р. 301–310.
  19. Kendall B., Creaser R. A., Gordon G. W., Anbar A. D. Re-Os and Mo isotope systematics of black shales from the Middle Proterozoic Velkerri and Wollogorang Formations, McArthur Basin, northern Australia // Geochim. et Cosmochim. Acta. 2009 б. V. 73. Р. 2534–2558.

Supplementary files

Supplementary Files Action
1. Fig. 1. Scheme of the geological structure of the Onega structure [Atlas ..., 2006]. 1–5 - over-horizons of Paleoproterozoic sediments of the Onega structure: 1 - Vepsian, 2 - Kalevian, 3 - Lyudikian, 4 - Iatuli, 5 - Sarioli, Sumi; 6 - Archean basement (granite-gneiss, granite-green stone formations); 7 - faults; 8 - zones of folded-discontinuous dislocations (SRD); 9 - occurrence elements. View (1MB) Indexing metadata
2. Fig. 2. Stratigraphic column of the Zaonezhsky suite of the Ludician over-horizon and the position of the horizons of schungite-bearing rocks. 1 - horizons of schungite-bearing rocks and their numbers; 2 - siltstone; 3 - tuffites; tufoalevrolity; 4 - siliceous rocks; 5 - dolomites; 6 - carbonate schists; 7 - basalts; 8 - location of gabbrodlerite sills. View (254KB) Indexing metadata
3. Fig. 3. Scheme of the geological structure of the Maksovo deposit (a) and profile (b) intersecting the area of ​​manifestation of metasomatism (after [Kupryakov, 1994] with changes). 1 - Quaternary deposits; 2 - gabbrodolerity; 3 - dolomites; 4 - enclosing schungite horizons; 5 - maksovity, not affected by the processes of metasomatism; 6 - interbedding schungite tupoalevrolit, limestone; 7 - carbonate-containing tuffolevrolity; 8 - area of ​​manifestation of metasomatic processes; 9 - well and its number; 10 - number of schungite horizon. H, m - the absolute mark in meters. View (1MB) Indexing metadata
4. Fig. 4. Micrographs of massive maksovitov central part of the field. a - finely dispersed organic matter (dark) and pyrite 1st generation (white) in early quartz-1; (b) globules and pyrite framboids-1 (Py1) and quartz-1 (Q1); c - pyrite crystal of the 2nd generation (Py2); (d) crystals of late quartz-2 (Q2) and small globules of quartz-1 (Q1), dark — shungite matter, white — pyrite. View (709KB) Indexing metadata
5. Fig. 5. The distribution of macronutrients (wt.%) In the context of SLE. 262. Interval 1 - maksovity and metasomatites on them; intervals 2, 3 - tufoalevrolity (2 - carbonate-chlorite, 3 - biotite-albite-carbonate-chlorite schists). View (278KB) Indexing metadata
6. Fig. 6. Photomicrographs of metasomatite interval 1 well. 262. a, b - breccia-like and veinlet texture in modified maxsovites (sample 25.6 m); (c) apatite (Ap) in the quartz (Q) vein (sample 25.3 m); (d) apatite intersects quartz-carbonate veinlets in maxsovite; e - apatite with biotite (Bi) is oriented perpendicular to the walls of the quartz vein (sample 25.3 m); e - apatite nests in intergrowth with calcite (Ca), fine-grained biotite and apatite-1 (Ap1) (sample 28.3 m). View (2MB) Indexing metadata
7. Fig. 7. Micrographs of textures and mineral associations of metamorphosed tufoalevrolites of basic composition and metasomatites developed according to them. a - carbonate-biotite-chlorite slate with a layered-corrugated texture (sample 59.3 m); (b) calcite metacrystals in chlorite schists (sample 80.2 m); (c) brecciform streaky texture: shale intersected by carbonate (Ca) veinlets (sample 87.3 m); (d) talcum metacrystals (Tlc) in carbonate-chlorite shales with sulfides (white), represented by pyrite, violarite (sample 63.6 m); d - imposed microcline (Mcl) (sample 82.2 m); e - metacrystals of apatite (Ap) and pyrite (Py) (sample 87.3 m). View (1MB) Indexing metadata
8. Fig. 8. Isochronous dependence (a – b) and dependence of the Re / Os ratio on the concentration of elements (g) in carbon and sulphide-containing rocks (wells 262). (a) isochronous construction for a sample of maksovites from a depth of 46.7 m; (b) isochronous dependence for sulphides from a depth of 84.8 m; (c) isochronous dependence for carbonaceous tufoalevrolites from a depth of 84.8 m; (d) dependence of the Re / Os ratio on the concentration of Re and Os in the samples (the dotted line shows the dependence for samples from a depth of 84.8 m). View (144KB) Indexing metadata

Views

Abstract - 83

PDF (Russian) - 43

Cited-By


PlumX

Refbacks

  • There are currently no refbacks.

Copyright (c) 2019 Russian Academy of Sciences

This website uses cookies

You consent to our cookies if you continue to use our website.

About Cookies
