New genetic type of leaching zones in the salts of the verkhnekamskoe salt deposit: hydrochemical, mineralogical and structural indicators

Cover Page

Abstract


The brine-saturated leaching zone first encountered in the salt rocks of the Verkhnekamskoe Salt Deposit is characterized in detail. It consists of a cavernous nucleus (40×70 m), composed of an aposilvinite syngenite-halite rock with gypsum and kalistroncite, and a recrystallization halo 60–80 m wide, not containing secondary sulfates. Above the leaching zone is a linear zone of weathering and decarbonization of marls above the salt layer. This zone is controlled by the anticlinal crest of the sublatitudinal strike, extending parallel to the Durinsky Trough of the sedimentary-fault nature. The penetration of supra-salt waters into a salt deposit is associated with the manifestation of deformations in the salt mass at its hinge inflection during the formation of the Durinsky deflection in the Early Permian time. The connection of the brines of the investigated leaching zone with infiltration over-salt sulfate-calcium waters was revealed and their place was determined in the general scheme of genetic typification of natural brines and waters circulating in the salt deposit of the Verkhnekamskoe Salt Deposit.


На Верхнекамском месторождении калийных солей, в соляной залежи, вскрытой в одном из рудников, в декабре 2017 г. было установлено рассолопроявление, гидродинамически не связанное с надсоляными водами и локализованное в зоне измененных кавернозных солей. Повышенный интерес к этой зоне связан с ее специфическими характеристиками. Минеральный состав солей здесь заметно отличается от других зон эпигенетического преобразования, развитых в соляных отложениях месторождения. Кроме того, в пределах зоны сохранились рассолы, которые могли быть связаны с ее формированием. Целью настоящей работы являлось изучение вещественного состава отложений, слагающих эту зону, в достаточной мере уникальную для рассматриваемого месторождения; определение природы рассолов, выяснение геолого-структурных факторов, контролирующих ее формирование и выявление минеральных индикаторов подобных рассолонасыщенных образований. Наряду с выяснением генезиса этих необычных соляных пород и реконструкцией протекавших в соляной залежи эпигенетических процессов, необходимость детальных исследований была обусловлена проблемами безопасной разработки Верхнекамского месторождения, породы которого сложены легкорастворимыми хлоридами, весьма уязвимыми для природных вод.

Специалисты Горного института УрО РАН привлекались для экспертной оценки природы рассолов и выяснения степени их опасности для работ на действующем руднике. Нами изучены результаты химических анализов рассолов, полученные в аккредитованной лаборатории ПАО “Уралкалий” (г. Березники) и проведена интерпретация, определен минеральный состав эпигенетических пород и выполнены определения химического состава слагающих эти породы минеральных фаз; выявлены структурно-геологические особенности зоны выщелачивания и проанализированы тектонические факторы, способствовавшие ее образованию. Для предотвращения потери легкорастворимых фаз, минеральный состав пород изучался в свежих сколах образцов, а также после их растворения в воде и получения нерастворимого остатка. Морфологические особенности и химический состав минералов исследовались на сканирующем электронном микроскопе (СЭМ) VEGA 3 LMH (Tescan), укомплектованном системой рентгеновского энергодисперсионного микроанализа Oxford Instruments INCA Energy 250/X-max 20. Для уточнения структурной и тектонической позиции рассолопроявления проводилось обследование ближайших горных выработок и керна скважины, пробуренной над ним; использовалась составленная геологической службой рудника структурная карта соляных пластов А и Б отрабатываемой части залежи, а также была построена карта соляного зеркала по результатам обработки материалов из более 90 скважин.

ОБЩАЯ ХАРАКТЕРИСТИКА ВЕРХНЕКАМСКОГО МЕСТОРОЖДЕНИЯ

Верхнекамское месторождение солей расположено на территории Пермского края и в тектоническом отношении относится к Предуральскому краевому прогибу (рис. 1). Месторождение представляет собой соляную залежь мощностью более 400 м, которая состоит из четырех соляных толщ, относящихся к кунгурскому ярусу нижней перми (рис. 2). Самая нижняя — подстилающая каменная соль (ПдКС) сложена практически мономинеральными галититами с рассеянной (первые проценты) вкрапленностью ангидрита, доломита и включает редкие прослои глин и мергелей. Над ней располагается сильвинитовая зона (СЗ), образованная чередованием пластов сильвинитов (КрIII, КрII КрI, А) и галититов, а выше — карналлититовая зона (КЗ), в которой переслаиваются карналлититы (пласты от Б до К) и галититы. Самая верхняя покровная каменная соль (ПКС) характеризуется незначительным содержанием примеси доломита, магнезита, ангидрита и глинистого материала.



Рис. 1. Положение Верхнекамского месторождения калийных солей на тектонической схеме (соляная (1) и калийная (2) залежи).

I — Восточно-Европейская платформа; II, III — Соликамская (II) и Верхнепечорская (III) впадины Предуральского краевого прогиба; IV — Западно-Уральская зона складчатости; V — Центрально-Уральское поднятие.



Рис. 2. Литолого-стратиграфическая схема Верхнекамского месторождения.

1 — доломит; 2 — ангидрит; 3 — глина; 4 — мергель; 5 — известняк; 6 — песчаник; 7 — каменная соль; 8 — остаточная (апосильвинитовая или апокарналлититовая) каменная соль; 9 — карналлитит; 10 — сильвинит; 11 — вторичный пестрый сильвинит.



Строение соляной залежи в целом довольно выдержанное, однако в пределах широтных прогибов тектонического происхождения (в Дуринском и Боровицком) ее верхняя часть может отсутствовать.

Надсоляной разрез представлен (снизу‒вверх) соляно-мергельной (до 120 м) (СМТ), терригенно-карбонатной (около 100 м) (ТКТ) и пестроцветной (0–650 м) (ПЦТ) толщами уфимского яруса нижней перми. Нижняя часть соляно-мергельной толщи сложена мергелями (иногда доломитовыми) и содержит маломощные прослои каменной соли, в верхней части толщи подобные прослои, в основном, сложены гипсом. Терригенно-карбонатная толща образована известняками, мергели и песчаники присутствуют в подчиненных количествах. Пестроцветная толща состоит из песчаников, алевролитов и аргиллитов.

В настоящее время водоносными являются только надсоляные толщи, в которых выделяется три гидрохимические фации инфильтрационных вод (сверху–вниз): гидрокарбонатно-кальциевая, сульфатно-кальциевая и хлоридно-натриевая. Наиболее высокой минерализацией (119–326 г/дм 3) характеризуются хлоридно-натриевые воды, контактирующие с поверхностью соляной залежи (рассольный горизонт). Эти воды обогащены CaSO4 (3.75–6.8 г/дм 3) и H2S (до 54.6 мг/дм 3), содержание брома в них низкое — Br (0.06–0.13 г/дм 3), а KCl — значительно варьирует (0.09–55.49 г/дм 3). На поднятиях субмеридионального простирания подземное растворение кровли соляной толщи происходит быстрее, и формируется остаточная гипсово-глинистая шляпа (кепрок). Ниже нее часто располагаются “гипергенные” апокарналлититовые сильвиниты и галититы, образованные в результате выноса наиболее подвижных компонентов (Mg и K). В надсоляных толщах, главным образом, в соляно-мергельной, на поднятиях зафиксированы признаки выщелачивания прослоев галита, гипса и декарбонатизации мергелей с образованием коллапс-брекчий [Чайковский и др., 2015].

В соляной толще, являющейся водоупором, жидкая фаза сохранилась в основном в форме внутризерновых и межзерновых включений, реже в глинистых прослоях образуются локальные скопления маточных рассолов, которые находятся в химическом равновесии с вмещающими солями сильвинитовой и карналлититовой зон соляной толщи. Рассолы обычно хлоридные кальциево-магниевые (MgCl2 153–273, CaCl2 64–111), с высоким содержанием брома (5–15 г/дм 3) и низким содержанием CaSO4 (0.05–0.23 г/дм 3), что может быть обусловлено метаморфизацией седиментационных вод. В подстилающей каменной соли маточные рассолы до сих пор не были установлены, что может быть связано с более высокой степенью катанегетической перекристаллизации соли и отжатием рассолов в вышележащие толщи.

Подсоляные воды изучены по данным, полученным из единичных нефтяных скважин, которые вскрыли породы нижней перми, карбона и девона на глубине более 866 м [Кудряшов, 2001]. Эти воды относятся к хлоридным натрий-кальциевым рассолам с минерализацией 180–231 г/дм 3.

В соляной толще имеются локальные участки, именуемые предшественниками “зонами замещения/разубоживания”, в которых сильвинитовые пласты латерально сменяются каменной солью, а карналлититовые — пестрым сильвинитом или каменной солью (рис. 3). Выяснению их природы посвящены многочисленные публикации. Существующие представления можно объединить в две группы. В первом случае латеральные изменения минерального состава солей объясняются синседиментационными и синдиагенетическими причинами: гидрохимической расслоенностью рассола, определяющей отложения разных минералов на различных глубинах [Чирвинский, 1943]; изменениями фациальных условий накопления солей [Дубинина, Яржемский, 1953; Копнин, 1973]; взаимодействием осадка с сезонно поступающими опресненными водами на стадии диагенеза [Иванов, 1963; Третьяков, 1974]; существованием биогенных (водорослевых) построек [Дурникин, Копнин, 1994]. Во втором случае привлекаются постседиментационные процессы: динамометаморфизм [Морачевский, 1948]; восходящая миграция недосыщенных калием и магнием эллизионных вод, отжатых при уплотнении подстилающей каменной соли [Ходьков, 1956] и/или нижележащей гипс-ангидритовой толщи [Кудряшов, 2001]; взаимодействие сильвинита с маточными рассолами, отжатыми в сводовые части складок при образовании складчатости [Третьяков, 1974]; поступление глубинных вод вдоль стыков контактирующих блоков фундамента [Вишняков, 1981]; термодинамометаморфическая трансформация солей вдоль надвиговых зон, развивающихся в соляной толще [Джиноридзе и др., 1990].

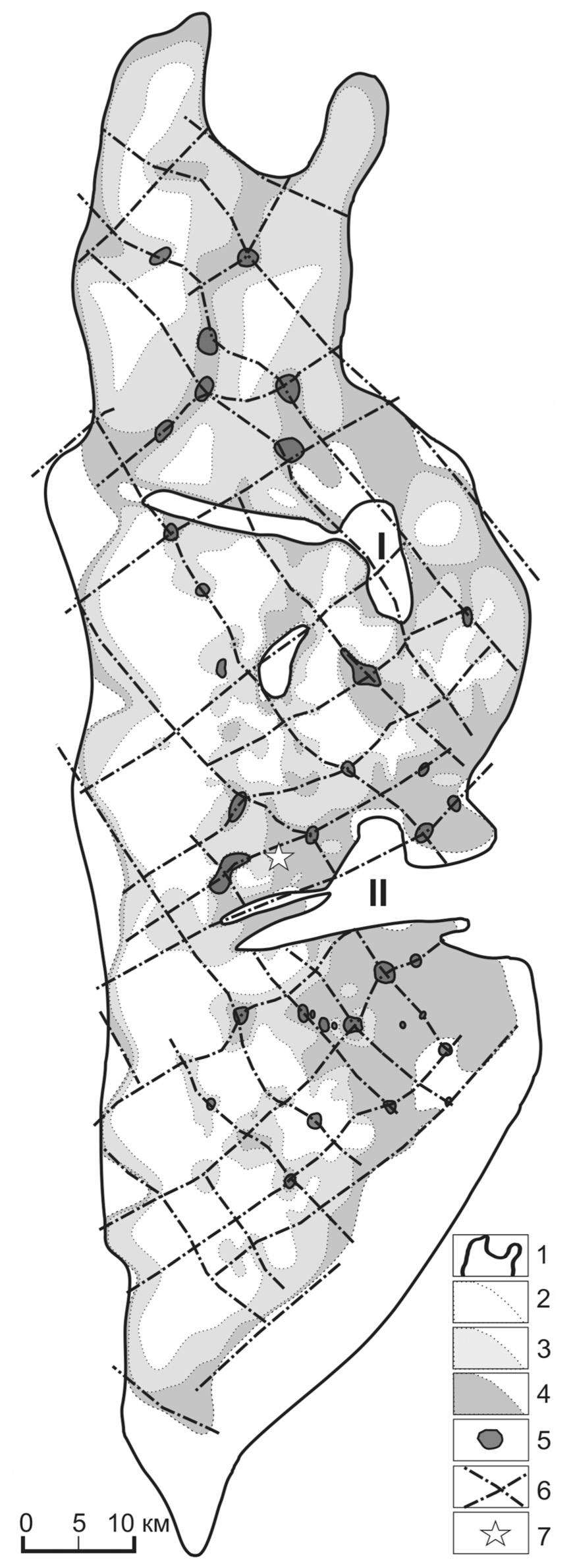

Рис. 3. Схема распределения литологических типов солей, слагающих пласт В на Верхнекамском месторождении.

1 — общий контур калийной залежи; 2–5 — участки первичного карналлититового (2), смешанного (3), вторичного сильвинитового (4) и галититового (5) состава; 6 — предполагаемая система флюидопроницаемых структур; 7 — положение исследуемой зоны. Цифрами обозначены Боровицкий (I) и Дуринский (II) прогибы.



В целом такие зоны подразделяются [Третьяков, 1974] на крупные (диаметром до 1.5–2 км 2) штокообразные, сужающиеся кверху, и мелкие (длиной до 10 м) линзовидные, локализованные в пределах одного пласта. В тех и других при этом наблюдается уменьшение мощности, что, по нашему мнению, указывает на процессы выщелачивания, а не замещения.

Ранее в крупных зонах выщелачивания были выявлены наличие гипса (а не ангидрита), свидетельствующее о былом присутствии слабоминерализованных вод [Чайковский, 2008], а также обогащение газовой фазы солей углекислым газом и миграционноспособными углеводородами (i-C4H10, i-C5H12) [Чайковский, Иванов, 2014]. Все это, а также локализация на пересечении проницаемых структур диагонального простирания [Чайковский, 2013] указывает на вероятную связь этих зон с восходящим подтоком флюидов, недосыщенных по K, Mg (и, вероятно, Na).

Более мелкие зоны выщелачивания в основном характеризуются линейной морфологией и нарушенной слоистостью, нередко бывают обогащены ангидритом, кальцитом, пирротином, гидрофиллитом или глинистыми минералами, что может свидетельствовать о внедрении слабоагрессивных по отношению к солям водно-минеральных суспензий и сульфидных коллоидов, отжатых из прилегающих участков при складкообразовании [Джиноридзе и др., 1990; Кудряшов, 2001; Третьяков, 1974; Чайковский, 2008].

ХИМИЧЕСКИЙ СОСТАВ РАССОЛА

Исследуемое рассолопроявление было вскрыто горной выработкой при отработке пластов А и Б. Истечение рассола продолжалось в течение четырех недель, его объем составил 395–444 м 3. В результате мониторинга, проведенного Геологической службой, были установлены постепенный спад притока и неизменность химического состава рассола, что свидетельствует об отсутствии гидродинамической связи исследуемого рассолопроявления с надсоляными и поверхностными водами. Обработка нескольких десятков анализов, выполненных в лаборатории ПАО “Уралкалий” по стандартным методикам, показала, что в течение времени излияния состав рассола слабо варьировал по содержанию компонентов: Na 97.18–105.50; K 47.65–53.00; Mg 0.48–1.26; Ca 1.09–1.61; Cl 199.51–211.12; SO4 4.18–4.76; Br 0.21–0.34; HCO3 0–0.12; CO3 0–0.07 г/дм 3. По степени минерализации рассол является сверхкрепким (354.68–375.12 г/дм 3) и имеет стабильный слабокисло-нейтральный (рН 6.0–7.1) хлоридный калиево-натриевый состав. Новообразования сильвина и сингенита в рыхлом осадке отлагались вместе с кристаллогидратом хлорида железа (гидромолизит) вблизи выхода рассола, что свидетельствует о насыщении вод калием, сульфат-ионом и железом. Пересчеты среднего состава рассолов на вероятный сухой остаток показывают, что последний сложен галитом (258.46 г/дм 3), сильвином (91.73), сингенитом (7.01), бишофитом (4.16), антарктицитом (1.03) и кальцитом (0.04 г/дм 3).

На диаграмме растворимости (рис. 4а) составы рассола локализованы вблизи линии равновесного насыщения хлоридами натрия и калия при существующей температуре (5–10°C) соляной толщи. Сопоставление содержаний KCl и CaSO4 (см. рис. 4б) показывает, что внутрисолевые растворы карналлититовой и сильвинитовой зон и исследуемые рассолы зоны выщелачивания характеризуются незначительными вариациями состава, в отличие от вод рассольного горизонта, соотношение KCl и CaSO4 в которых образует два субперпендикулярных тренда, “расходящихся” от области с содержанием сульфата кальция 6–7 г/дм 3. Первый тренд, характерный для низкокалиевых составов, демонстрирует уменьшение содержания сульфата кальция, что, вероятно, обусловлено процессами бактериальной сульфатредукции и подтверждается присутствием сероводорода в водах рассольного горизонта. Второй тренд, характерный для высокосульфатных составов этих вод, направлен в область рассолов зоны выщелачивания и перекристаллизации и может быть назван “сингенитовым”. Повышенное содержание калия в этих водах отражает более глубокую (вплоть до горизонта калийных солей) эрозию кровли соляной толщи. Таким образом, рассолы исследуемой зоны выщелачивания близки по содержанию сульфата кальция к надсоляным водам. Высокое содержание хлорида калия в рассолах может свидетельствовать о том, что состав проникших в соляную толщу вод трансформировался и находится в равновесии с составом сильвинитовых пластов.

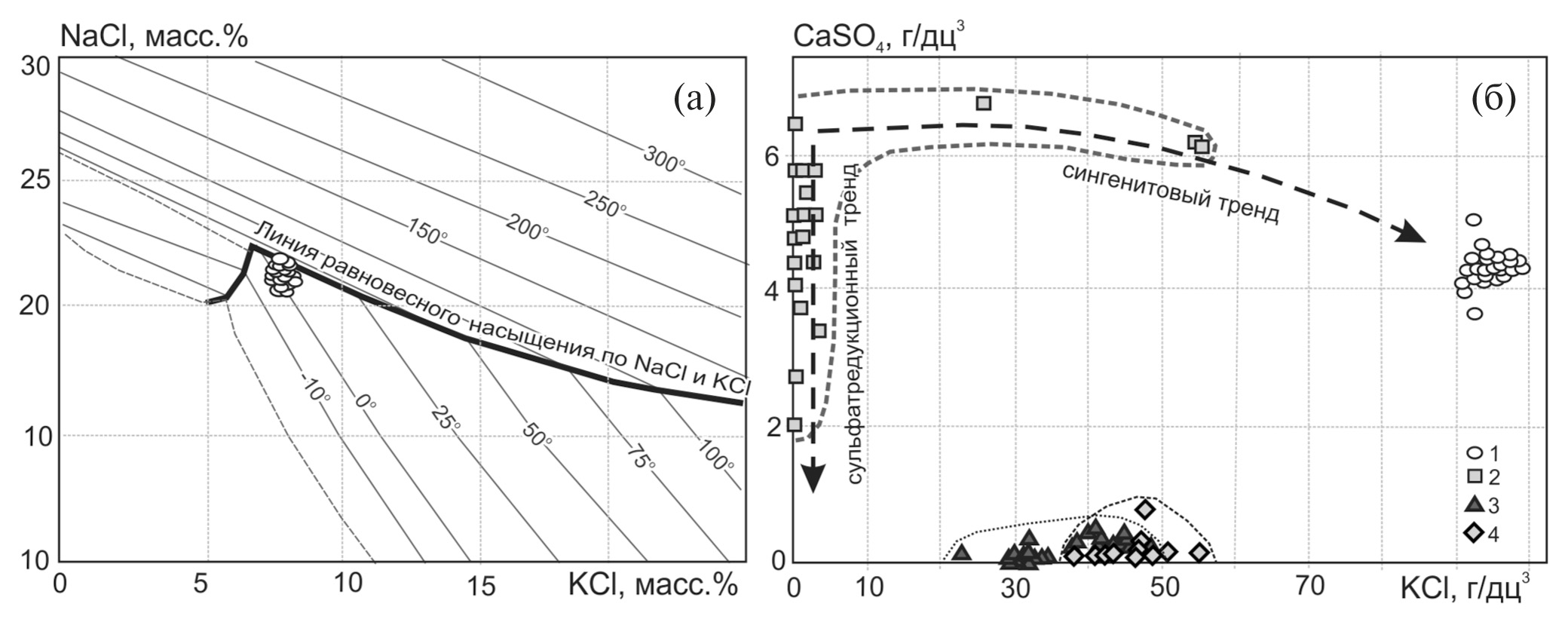

Рис. 4. Положение состава исследуемых рассолов на политермической диаграмме растворимости в системе KCl–NaCl–Н2O (а) и соотношение CaSO4–KCl в водах соляной залежи Верхнекамского месторождения (б).

б — 1 — рассолов зоны выщелачивания; 2 — рассольного горизонта; 3, 4 — внутрисолевых вод карналлититовой (3) и сильвинитовой (4) зон. Стрелками показаны основные гидрохимические тренды.



МИНЕРАЛЬНЫЙ СОСТАВ ЗОНЫ ВЫЩЕЛАЧИВАНИЯ И ЕЕ СТРУКТУРНОЕ ПОЛОЖЕНИЕ

Наблюдения в соседних выработках показали, что на примыкающем к рассолопроявлению участке пласта Б, сложенном пестрым сильвинитом, произошло выщелачивание хлористого калия, а остаточная галитовая порода перекристаллизована и содержит многочисленные каверны, составляющие до 10% объема породы (рис. 5). Минералогические и электронно-микроскопические исследования показали, что сильвинит здесь не сохранился, а калиевые минералы представлены новообразованным сингенитом (около 100 кг/т) и акцессорным калистронцитом. Типичный для соляной толщи ангидрит полностью трансформировался в гипс.



Рис. 5. Общий вид кавернозной сингенит-галитовой породы (а) и микрофотографии (СЭМ) слагающих ее минералов: б — калистронцит (kls) на границе зерен галита (gal); в, г — сингенит (sng) в полостях и в виде включений в галите; д — гипс (gps) на границе зерен галита. Стрелками показаны каверны.



В пределах нижележащего пласта КрII признаки выщелачивания не проявлены, что подтверждает предположение о поступлении рассолов не снизу, а из верхних горизонтов. В пластах Б и КрII, вне рассолонасыщенной зоны, развиты полости, ориентированные согласно слоистости, стенки которых инкрустированы субскелетными кристаллами галита и сильвина. Кавернозные породы образуют полосу шириной 60–80 м. Участки породы, примыкающие к пустотам, перекристаллизованы и сложены крупными (более 1 см) пойкилитовыми кристаллами сильвина, которые насыщены многочисленными мелкими кристаллами ангидрита, доломита и карналлита (рис. 6). Таким образом, за пределами зоны выщелачивания породы также подвергались воздействию рассолов, что обусловило перекристаллизацию, в то же время эти рассолы не были агрессивными по отношению к легкорастворимым калийным солям.



Рис. 6. Фрагмент стенки полости в перекристаллизованной породе (а) и микрофотографии (СЭМ) слагающих ее минералов: б — вростки ангидрита (ang) в кристалле сильвина (slv); в — сгустки доломита (dol) и ангидрита на границе зерен галита; г, д — субскелетные кристаллы галита (gal) и сильвина на стенках кавернозной полости.



Анализ положения зоны выщелачивания в разрезе соляной залежи и на структурных планах пластов А и Б позволяет считать ее приуроченной к присводовой части двугорбой антиклинальной складки, оси которой ундулируют в субширотном и северо-восточном направлениях (рис. 7). Локализация зоны в апикальной части складки позволяет предположить ее вероятные размеры в плане (на уровне пласта Б) — 40×70 м. Данная антиклиналь находится на восточном склоне Поповского поднятия субмеридионального простирания.

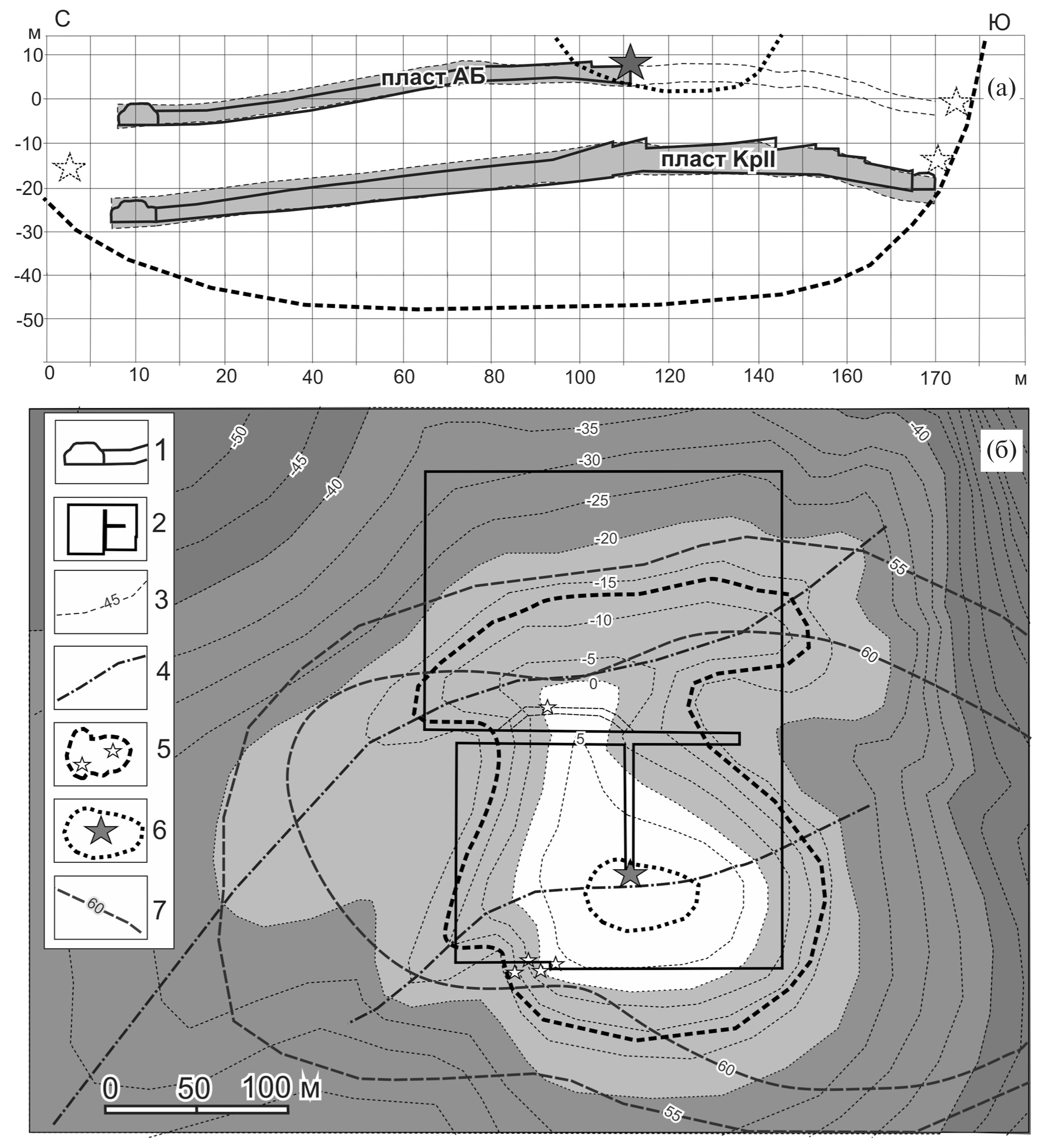

Рис. 7. Разрез (а) и план (б) зоны выщелачивания.

1 — горные выработки пройденные по промышленным пластам АБ и КрII; 2 — контур неотработанной части соляной залежи, 3 — изолинии кровли пласта Б, 4 — оси антиклинальных складок, 5 — участки с минерализованными полостями и перекристаллизацией солей, 6 — рассолонасыщенная зона выщелачивания с вторичными сульфатами, 7 — изолинии кровли соляной залежи по данным сейсморазведочных работ Горного института УрО РАН.



Исследование кернового материала скважины № 3 (рис. 8), пробуренной над рассолопроявлением, показало, что надсоляные породы (преимущественно мергели), подверглись значительному гипергенному изменению и превращены в кору выветривания, состоящую из щебнисто-дресвяно-глинистой верхней зоны и щебнисто-дресвяной нижней зоны. На глубине 103.4–103.5 м залегает прослой крупнозернистого песка, образованного остроугольными обломками переотложенного мергеля. Таким образом, над рассолонасыщенной зоной выщелачивания развита кора выветривания, приуроченная к сводовой части антиклинального выступа (см. рис. 8).



Рис. 8. Разрез через зону выщелачивания.

1–3 — щебнистый (1), щебнисто-глинистый (2) и глинистый (3) горизонты коры выветривания; 4 — маркирующий горизонт в соляной залежи; 5, 6 — контуры коры выветривания (КВ) в надсоляной толще (5) и зоны выщелачивания (ЗВ) в соляной залежи (6). Буквами обозначены подстилающая каменная соль (ПдКС), сильвинитовая (СЗ) и карналлититовая (КЗ) зоны, покровная каменная соль (ПКС), соляно-мергельная (СМТ), терригенно-карбонатная (ТКТ) и пестроцветная (ПЦТ) толщи, четвертичные отложения (ЧО).



Анализ структурной карты соляного зеркала с нанесенными на нее участками гипергенного изменения надсоляных пород (рис. 9) позволяет предполагать, что наиболее интенсивное подземное выщелачивание проявилось вдоль линейного субширотного гребня, ориентированного субпараллельно Дуринскому прогибу, который, согласно данным [Трапезников, Чайковский, 2016], сформировался во время накопления шешминских отложений (ранняя пермь) в результате сбросо-сдвиговых дислокаций.



Рис. 9. Структурная карта кровли пласта Б в районе Дуринского прогиба.

1–5 — площадь выхода различных толщ и зон на поверхность соляного зеркала (1 — переходной пачки (ПП) соляно-мергельной толщи, 2 — покровной каменной соли (ПКС), 3 — карналлититовой (СЗ), 4 — сильвинитовой (СЗ), 5 — подстилающей каменной соли (ПдКС)); 6 — сбросо-сдвиги; 7 — изолинии кровли пласта Б; 8 — ось антиклинального гребня на поверхности соляной залежи; 9 — контур линейной коры выветривания в надсоляной толще; 10 — скважины (а) и линия изученного разреза (б).



ОБСУЖДЕНИЕ

В настоящее время известны следующие способы образования сингенита [Sonnenfeld, 1984]: взаимодействие гипса с сульфатом (1) или хлоридом калия (2), а также разложение полигалита (3):

  1. СaSO4 + K2SO4 + H2O = K2Ca[SO4]2∙H2O↓ + H2O;
  2. СaSO4 + 2KСl + 2H2O = K2Ca[SO4]2∙H2O↓ + СaСl2 + H2O;
  3. K2Ca2Mg[SO4]4∙2H2O + H2O = K2Ca[SO4]2∙H2O↓ + СaSO4↓ + Mg 2+ + SO42+ H2O.

Наиболее представительные образцы сингенита, хранящиеся во многих музеях Мира, происходят из гипсово-глинистой шляпы Калушского месторождения [Николишин, 1969; Kvasnytsya et al., 2002; Zepharovich, 1872], которая сформировалась при гипергенном разложении лангбейнита K2Mg2[SO4]3, каинита KMg[SO4]Cl∙3H2O и, в меньшей мере, полигалита K2Ca2Mg[SO4]4∙2H2O. Можно предполагать, что основной вклад в образование сингенита вносят инфильтрационные (гидрокарбонатноили сульфатно-) кальциевые воды, высвобождающиеся при разложении полигалита, присутствующего в составе ассоциации в подчиненном количестве.

На Верхнекамском месторождении вторичные сульфаты были установлены в двух пунктах. В скважине № 40, под гипсово-глинистой шляпой, налегающей на пласт Б, остаточная апосильвинитовая каменная соль обогащена сингенитом (до 10–15%) и содержит акцессорные калистронцит, гёргейит, алунит и сванбергит [Коротченкова и др., 2016]. В северо-восточной части Быгельско-Троицкого участка, вблизи границ крупной зоны выщелачивания, примыкающей с юга к одному из разломов Дуринского прогиба, в сильвинитовом пласте КрII встречены акцессорные гёргейит и калистронцит [Чайковский, 2011]. Последние тяготеют к тонким прослоям, сложенным глиной с включениями перекристаллизованного доломита и ангидрита. В обоих случаях вторичные сульфаты связаны с инфильтрацией сульфатно-кальциевых вод в калийную залежь, однако образование тех или иных минеральных форм, по-видимому, определялось соотношением калия и сульфата кальция в рассоле. В галит-сильвиновой породе формируется сингенит, а в сильвинитовой, обогащенной доломитом и ангидритом — гёргейит. Можно предполагать, что по карналлитовой породе будет развиваться полигалит, то есть на образование минеральных форм вторичных сульфатов также влияет присутствие магния.

Присутствие в составе рассолов зоны выщелачивания хлорида кальция при недостатке сульфата магния позволяет предполагать, что образование сингенита происходило по формуле (2), то есть в результате взаимодействия сильвина с инфильтрационными сульфатно-кальциевыми водами, поступавшими в соляную залежь. Генетическая типизация, солевой состав и механизмы формирования рассолов и вод, циркулировавших в соляной залежи Верхнекамского месторождения, показаны в таблице.



Таблица. Генетические типы рассолов и связанные с ними минеральные образования в соляной залежи Верхнекамского месторождения

Генетический тип

рассолов

Механизм формирования солевого состава рассолов

Формула рассолов

(М-минерализация, г/дц 3; анионы и катионы, %)

Минеральные

образования

Инфильтрационные надсоляные

Выщелачивание надсолевых толщ и кровли соляной залежи

Гидрокарбонатно-кальциевая фация

Прожилки кальцита

M0.03–0.05

HCO3(71–83)SO4(12–21)Cl(3–9)



Ca(39–78)Na(11–30)Mg(2–21)K(4–12)



Сульфатно-кальциевая фация

Прожилки гипса, зоны декарбонатизации

M1–5

SO4(76–98)Cl(0–22)HCO3(2–8)



Ca(58–92)Na(1–36)Mg(5–18)K(1–6)



Хлоридно-натриевая фация

(рассольный горизонт)

Гипсово-глинистая шляпа, гипергенные сильвиниты и галититы

M119–326

Cl(94–99)SO4(1–6)



Na(57–98)K(0–39)Mg(0–2)Ca(1–4)



Взаимодействие сульфатсодержащих вод с сильвинитами

M355–374

Cl(98)SO4(2)



Зоны выщелачивания с гипергенными сульфатами K(сингенит, калистронцит, гёргейит)

Na(65–67)K(31–34)Mg(1)Ca(1)



Седиментационные внутрисоляные(измененная рапа осадочного бассейна, захороненная в глинистых прослоях, межзерновом пространстве и внутризерновых включениях)

Трансформация на стадии диагенеза и дислокационного катагенеза, связанного с развитием складчатости

Карналлититовый пласт В

Зоны ангидритизации, карбонатизации и пирротинизации

M400–413

Cl(97–98)Br(2)CO3(0–1)



Na(5–9)K(12–15)Mg(45–56)Ca(22–34)



Сильвинит-карналлититовые пласты АБ

M345–412

Cl(94–97)Br(3–6)



Na(6–22)K(10–20)Mg(33–58)Ca(13–31)



Сильвинитовый пласт КрII

M378–396

Cl(94–98)Br(2–6)CO3(0–1)



Na(8–23)K(16–21)Mg(26–54)Ca(17–33)



Элизионные подсоляные и внутрисоляные(из нижней части соляной толщи), высвобожденные при дегидратации глинистых и гипсовых пород

Последовательное насыщение хлоридами Na,K и Mg при инфильтрации через подстилающую каменную соль, сильвинитовую и карналлититовую зоны

Рассолы зон выщелачивания не выявлены

Зоны выщелачивания галититов, сильвинитов и карналлититов с гипсом

Подсоляные воды

M180–231

Cl(99)SO4(0–1)



Na(75–80)Mg(4–5)Ca(15–20)





Пространственная приуроченность зоны выщелачивания и линейной коры выветривания к гребню антиклинальной складки свидетельствует об их генетической связи. Наиболее благоприятными для нисходящей инфильтрации являлись, по-видимому, трещины отрыва в своде складки. Простирание антиклинальной складки, субпараллельное конседиментационно-сбросовой структуре Дуринского прогиба, позволяет предполагать, что складка образовалась над его шарниром, в который при перегибе соляной толщи происходило дополнительное отжимание солей [Jackson, Hudec, 2017].

Дезинтеграция пород надсоляной толщи до размерности щебня, декарбонатизация обломков мергеля до глинистого остатка, а также присутствие прослоев песков суффозионной природы свидетельствуют о возрастании интенсивности процессов выветривания за счет расслоения, обусловленного растворением и оседанием кровли соляной толщи. Все перечисленные выше образования можно отнести к коллапс-структурам [Warren, 2016].

ЗАКЛЮЧЕНИЕ

Проявления подземного выщелачивания кровли соляной залежи на Верхнекамском месторождении контролируются в основном антиклинальными структурами субмеридионального простирания, однако в районе Дуринского прогиба в ранней перми сформировалась антиклиналь с субширотно ориентированным гребнем, вдоль которого интенсивному выветриванию подверглись также и надсоляные породы. Предполагается, что заложение Дуринской системы синседиментационных сбросо-сдвигов привело к нагнетанию солей в шарнирную область и образованию этого вала. Сформировавшиеся в надсоляной толще сульфатные воды проникли в карналлититовую и сильвинитовую зоны соляной залежи, под воздействием этих вод произошло выщелачивание магния и, частично, калия, и образование сингенитсодержащих пород. Невысокие концентрации магния в растворах, захоронившихся при перекристаллизации, могли быть связаны с тем, что формирование сингенитсодержащих пород происходило по апокарналлититовому субстрату, сложенному пестрыми сильвинитами, образовавшимися в результате более раннего выщелачивания карналлита эллизионными водами.

В пределах исследованной зоны выщелачивания установлены следующие минеральные индикаторы: сингенит, калистронцит, гипс; выявлена зональность распределения минерализованных полостей (зоны выщелачивания сосредоточены в центре, зоны перекристаллизации — по периферии), определены факторы структурного контроля (осевые зоны антиклиналей), установлено присутствие линейной коры выветривания в надсоляной толще, выяснен химический состав рассолов, характеризовавшихся высокой сульфатностью. Эти признаки могут быть использованы для диагностики и прогнозирования участков проникновения палеокарстовых вод в соляную толщу. Встреченные рассолы по своему составу являются смешанными, образовавшимися в результате взаимодействия надсоляных сульфатных вод с хлоридно-калиевыми соляными породами. Они насыщены калием и натрием и в настоящее время не представляют угрозы для соляной залежи.

ИСТОЧНИК ФИНАНСИРОВАНИЯ

Работа выполнена при финансовой поддержке гранта РФФИ № 18-05-00046.

I. I. Chaikovskiy

Mining Insitute, Perm Federal Research Center Ural Branch Russian Academy of Sciences

Author for correspondence.
Email: ilya@mi-perm.ru

Russian Federation, Sibirskaya str. 78-а, Perm, 614007

O. V. Korotchenkova

Mining Insitute, Perm Federal Research Center Ural Branch Russian Academy of Sciences

Email: ilya@mi-perm.ru

Russian Federation, Sibirskaya str. 78-а, Perm, 614007

D. E. Trapeznikov

Mining Insitute, Perm Federal Research Center Ural Branch Russian Academy of Sciences

Email: ilya@mi-perm.ru

Russian Federation, Sibirskaya str. 78-а, Perm, 614007

  1. Вишняков А. К. Вторичные (эпигенетические) изменения галогенной толщи Соликамской впадины // Строение и условия образования соленосных формаций. Новосибирск: Наука, 1981. С. 59–68.
  2. Джиноридзе Н. М., Киселева О. В., Ковалевич В. М. и др. К проблеме происхождения зон “замещения” в пределах Верхнекамского месторождения. // Условия образования месторождений калийных солей. Новосибирск: Наука, 1990. С. 165–174.
  3. Дубинина В. Н., Яржемский Я. Я. К вопросу о фациальных переходах в соляной толще Верхнекамского месторождения // Докл. АН СССР. 1953. Т. 90. № 6. С. 1131–1134.
  4. Дурникин В. И., Копнин В. И. Первая находка соленосной биогенно-хемогенной породы на Верхнекамском месторождении калийных солей, ее состав и условия образования // Изв. вузов. Геология и разведка. 1994. № 4. С. 68–73.
  5. Иванов А. А. О пестрых сильвинитах Верхнекамского месторождения // Тр. ВСЕГЕИ. 1963. Вып. 99. С. 153–180.
  6. Копнин В. И. Условия седиментации кунгурских соленосных отложений в Соликамской впадине Предуральского прогиба // Тр. КО ВНИГНИ. 1973. Вып. 118. С. 221–237.
  7. Коротченкова О. В., Чиркова Е. П., Чайковский И. И. Сингенит, алунит и сванбергит — новые сульфаты Верхнекамского месторождения солей // Вестник Уральского отделения РМО. 2016. № 13. С. 68–72.
  8. Кудряшов А. И. Верхнекамское месторождение солей. Пермь: ГИ УрО РАН, 2001. 429 с.
  9. Морачевский Ю. В. О генезисе пестрых сильвинитов // Тр. ВНИИГ. 1948. Вып. XIX. С. 121–143.
  10. Николишин В. П. Гипсо-глинистая шляпа Домбровского месторождения калийных солей // Тр. ВНИИГалургии. 1969. Вып. 54. С. 308–312.
  11. Трапезников Д. Е., Чайковский И. И. О строении и природе Дуринского прогиба на Верхнекамском месторождении солей // Тектоника, геодинамика и рудогенез складчатых поясов и платформ // Материалы XLVIII тектонического совещания. Т. 2 / Под ред. К. Е. Дегтярева. М.: ГЕОС, 2016. С. 271–275.
  12. Третьяков Ю. А. Зоны разубоживания Верхнекамского месторождения // Литология и полез. ископаемые. 1974. № 1. С. 75–85.
  13. Ходьков А. Е. О происхождении замещенных зон на Верхнекамском месторождении // Тр. ВНИИГ. 1956. Вып. 32. С. 314–338.
  14. Чайковский И. И. Эпигенетическая трансформация калийных и магниевых руд Верхнекамского месторождения солей // Рудогенез // Материалы Международной конференции (2–7 февраля 2008 г.) // Сборник научных статей / Под ред. В. Н. Анфилогова. Миасс, Екатеринбург: УрО РАН, 2008. С. 331–334.
  15. Чайковский И. И. Калистронцит и гёргейит Верхнекамского месторождения солей // Зап. РМО. 2011. № 3. С. 83–87.
  16. Чайковский И. И. Тектонический контроль зон разубоживания на Верхнекамском месторождении солей // Стратегия и процессы освоения георесурсов // Сборник научных трудов. Вып. 11. Пермь: ГИ УрО РАН, 2013. С. 3–5.
  17. Чайковский И. И., Иванов О. В. Новые данные по геохимии газов калийных месторождений // Вестник Пермского университета. Сер. Геология. 2014. Вып. 4 (25). С. 56–65.
  18. Чайковский И. И., Калинина Т. А., Коротченкова О. В. Тектонические и эпигенетические процессы в надсоляной толще Верхнекамского месторождения // Литосфера. 2015. № 5. С. 71–80.
  19. Чирвинский П. Н. Петрохимические отношения карналлитовых и сильвинитовых фаций Верхнекамского месторождения // Зап. ВМО. 1943. Ч. 72. № 2. С. 125–138.
  20. Jackson M. P. A., Hudec M. R. Salt Tectonics: Principles and Practice. Cambridge: University Press, 2017. 513 p.
  21. Kvasnytsya V. M., Voznyak D. K., Ilchenko K. O. et al. New data on kalushite (syngenite) // Geologica Carpathica. Special issue (CD). 2002. V. 53. http: // www.geologicacarpathica.com/data/files/files/special%20issue/K/Kvasnytsya_ etal.pdf
  22. Sonnenfeld P. Brines and evaporates. Orlando: Academic Press Inc., 1984. 613 p.
  23. Warren J. K. Evaporites. Berlin: Springer, 2016. 1854 p.
  24. Zepharovich V. R. Vorläufige Notiz über den Syngenit, ein neues Mineral der Salzlager-Stätten, Lotos // Zeitschrift für Naturwissenschaften. 1872. Band 22. S. 137–138.
