Lithogeochemical characteristics and sedimentary environments of the Uk Formation limestones (upper Riphean, Southern Urals)

Full Text

Реконструкция палеогеодинамических/палеотектонических, палеоклиматических и палеогеографических обстановок формирования осадочных последовательностей разного возраста, а также состава питающих провинций уже почти полвека базируется не только на сугубо литологических, но и на разнообразных литогеохимических данных, полученных при исследовании терригенных пород (обзоры подобного рода исследований и соответствующие ссылки см. в работах [Маслов и др., 2016, 2018а, 2019б, 2020; Маслов, Подковыров, 2023 и др.]). В последние десятилетия во многом благодаря громадному объему океанологических и палеоокеанологических исследований, в фокус внимания специалистов все более попадают и породы карбонатные [Nothdurft, 2001; Летникова, 2002, 2003; Armstrong-Altrin et al., 2003; Mazumdar et al., 2003; Nothdurft et al., 2004; Nagarajan et al., 2008, 2011; Frimmel, 2009; Madhavaraju et al., 2010; Nagendra et al., 2011; Ali, Wagreich, 2017; Idakwo, 2017; Zhang et al., 2017; Özyurt et al., 2020; Adelabu et al., 2021; Mirza et al., 2021 и др.].

Не имея возможности остановиться на кратком обзоре хотя бы некоторых из перечисленных работ, отметим, что одной из наиболее интересных публикаций в этом направлении является, по нашему мнению, работа [Zhang et al., 2017]. В ней, на основе данных, полученных при изучении валовых проб известняков карбонатных последовательностей позднего мела Гималаев, среднего мела блока Лхаса и океанических плато Мезотетиса, меловых отложений преддугового бассейна Гандезе, юры блока Цянтан, а также раннемеловых и палеоген-неогеновых отложений террейна Сонгпан-Ганзи, формировавшихся в обстановках океанических плато, пассивных и активных континентальных окраин и внутриконтинентальных бассейнов, с привлечением материалов глубоководного бурения в Индийском, Тихом и Атлантическом океанах, предпринята попытка выявить связь между различными тектоническими обстановками и геохимическими характеристиками накапливающихся в них карбонатных отложений.

Авторами показано, что содержание редкоземельных элементов (РЗЭ) в известняках внутриконтинентальных и окраинно-континентальных обстановок имеет отчетливую положительную корреляцию с Al₂O₃. В известняках открытого океана названные элементы взаимосвязаны, напротив, с MnO. Наблюдается систематический рост величины Се аномалии в известняках при переходе от областей спрединговых хребтов и поднятий открытого океана к пассивным и активным окраинам континентов и пресноводным водоемам. Известняки открытого океана отличаются узким диапазоном значений (La/ Sm)_sh, (Sm/Yb)_sh и (La/Yb)_sh, но обладают высокими (>1.5) величинами (La/Ce)_sh (здесь и далее индекс sh указывает на нормированное по PAAS содержание). Установлено также, что известняки внутриконтинентальных и прибрежных бассейнов характеризуются существенными вариациями первых трех параметров, а значения (La/ Ce) _sh для них заметно ниже, чем для известняков открытого океана. Свойственные последним геохимические характеристики контролируются в основном параметрами морской воды и потоком Fe-Mn-оксигидроксидов гидротермальной природы, тогда как таковые известняков внутриконтинентальных и прибрежных обстановок определяются в первую очередь присутствующей в них терригенной примесью и адсорбцией некоторых элементов из пресной воды. По мнению авторов работы [Zhang et al., 2017], наилучшими инструментами для разграничения различных обстановок накопления известняков по их геохимическим характеристикам являются некоторые параметры нормированных по PAAS спектров распределения РЗЭ, а также ряд индикаторных отношений малоподвижных элементов, например, Zr/Ti, La/Sc и др.

Задачей наших исследований являлась реконструкция, с учетом подходов авторов вышеупомянутой публикации, обстановок накопления известняков укской свиты каратауской серии верхнего рифея Южного Урала на основе анализа, как и в публикации [Zhang et al., 2017], по валовым пробам их литогеохимических характеристик. Ранее для указанного стратона выполнены детальные литолого-фациальные исследования [Дуб, Гражданкин, 2021], но тектоническая или в широком смысле слова палеогеографическая обстановка формирования свиты все еще не совсем понятна. Рядом авторов предполагается, что накопление отложений, слагающих верхи каратауской серии, происходило в пределах пассивной окраины Балтики, к востоку от которой (в современных координатах) находился океанический бассейн [Раабен, 2007; Пучков, 2010 и др.; Li et al., 2013 и др.]. Однако имеются аргументы и в пользу существования суши к востоку от области седиментации как в укское время [Беккер, 1961], так и ранее [Горохов и др., 2019]. Кроме того, более трети обломочных зерен циркона в породах укской свиты имеют мезопротерозойский (в интервале 1561–1435 млн лет) возраст [Зайцева и др., 2022]. Удаленность комплексов Фенноскандии и Свеконорвегии (основных источников циркона такого возраста в пределах Восточно-Европейской платформы) от Южного Урала позволяют рассматривать, как гипотезу, в качестве поставщика кластики в укское время некий неизвестный террейн, который мог причлениться к Балтике с востока во время гренвильской орогении [Дуб, 2021; Зайцева и др., 2022]. Таким образом, укская свита формировалась либо в обстановках, подверженных влиянию открытого океана, либо в морском бассейне, находившемся между достаточно удаленными друг от друга массивами суши (возможно, в окраинно-континентальных обстановках). В этой связи анализ литогеохимических параметров известняков укской свиты в целях расшифровки их палеотектонической/палеогеографической позиции весьма актуален.

ОБЪЕКТ ИССЛЕДОВАНИЙ

Укская свита (мощность до 450 м) венчает разрез каратауской серии верхнего рифея Южного Урала [Беккер, 1961; Стратотип …, 1983; Маслов и др., 2002, 2019а; Пучков и др., 2017]. Она подразделяется на две подсвиты – нижнюю карбонатно-терригенную (в ряде разрезов терригенно-карбонатную), и верхнюю существенно карбонатную. Нижняя подсвита сложена глауконит-кварцевыми песчаниками, алевролитами и аргиллитами, а также известняками, часто содержащими существенную долю терригенной примеси. Верхняя подсвита представлена массивными строматолитовыми известняками и слоистыми зернистыми разностями. Породы в разной степени доломитизированы. Свита несогласно залегает на карбонатной миньярской свите и перекрывается на западе и юго-востоке Башкирского мегантиклинория терригенными породами бакеевской, толпаровской и криволукской свит. В Тирлянской синклинали (северо-восток мегантиклинория) на укской свите залегает аршинская серия [Пучков и др., 2017 и ссылки там], вулканические породы в составе которой имеют возраст ~732…~690 млн лет [Краснобаев и др., 2012, 2019].

Для укской свиты характерно широкое распространение строматолитов Linella ukka Krylov и Patomella kelleri Raaben [Стратотип …, 1982, 1983 и др.] (далее соответственно просто Linella и Patomella). Глинистые породы содержат Leiosphaeridia Eisenack emend. Downie et Sarjeant, Protosphaeridium Timofeev и Siphonophycus typicum (Hermann) Butterfield, встречаются также Palaeolyngbya zilimica Jankauskas, Bavlinella faveolata (Schepeleva) Vidal, Symplassosphaeridium Timofeev sp., чехлы Polytrichoides Hermann и Tortunema Hermann [Вейс и др., 2003; Станевич и др., 2018].

Возраст свиты является предметом дискуссий. С одной стороны, по глаукониту из нижнеукской подсвиты Rb–Sr и K–Ar методами получены датировки 663 ± 9 и 669 ± 16 млн лет [Зайцева и др., 2008], а ранее – 688 ± 10 млн лет [Горожанин, Кутявин, 1986]. Однако общегеологические, хемо- и литостратиграфические данные дают основание считать, что этот стратон как минимум древнее ~717 млн лет [Маслов и др., 2019а; Дуб, 2021]. Самый молодой обломочный циркон в известняках нижнеукской подсвиты имеет датировку 1129 ± 15 млн лет [Зайцева и др., 2022], что не добавляет аргументов в пользу тех или иных представлений.

Наиболее полным разрезом укской свиты является разрез на восточной окраине г. Усть-Катав Челябинской области, на правом берегу р. Юрюзань (в литературе последних лет он часто именуется разрезом Медведь–Шубино). Он приурочен к западному крылу Сулеймановской антиклинали и характеризуется хорошей обнаженностью большинства стратиграфических уровней и удовлетворительно представленными взаимоотношениями укской свиты с подстилающими и перекрывающими образованиями. В настоящее время данный разрез считается стратотипическим, тогда как разрезы Алатауского антиклинория (рис. 1), расположенные в бассейнах рек Басу и Зилим (“Кулмас”, “Аккостяк”, “Куртаза”–“Савинтук”) в какой-то мере его дополняют и, соответственно, являются гипостратотипами [Сергеева и др., 2023; Дуб и др., 2024]. Фрагментарные выходы свиты известны в Каратауском структурном комплексе (р. Сим), Инзерском синклинории (р. Большой Инзер), Тирлянской синклинали (р. Арша и урочище Рудник) и в Аралбаевской синклинали (бассейн р. Бугунды).

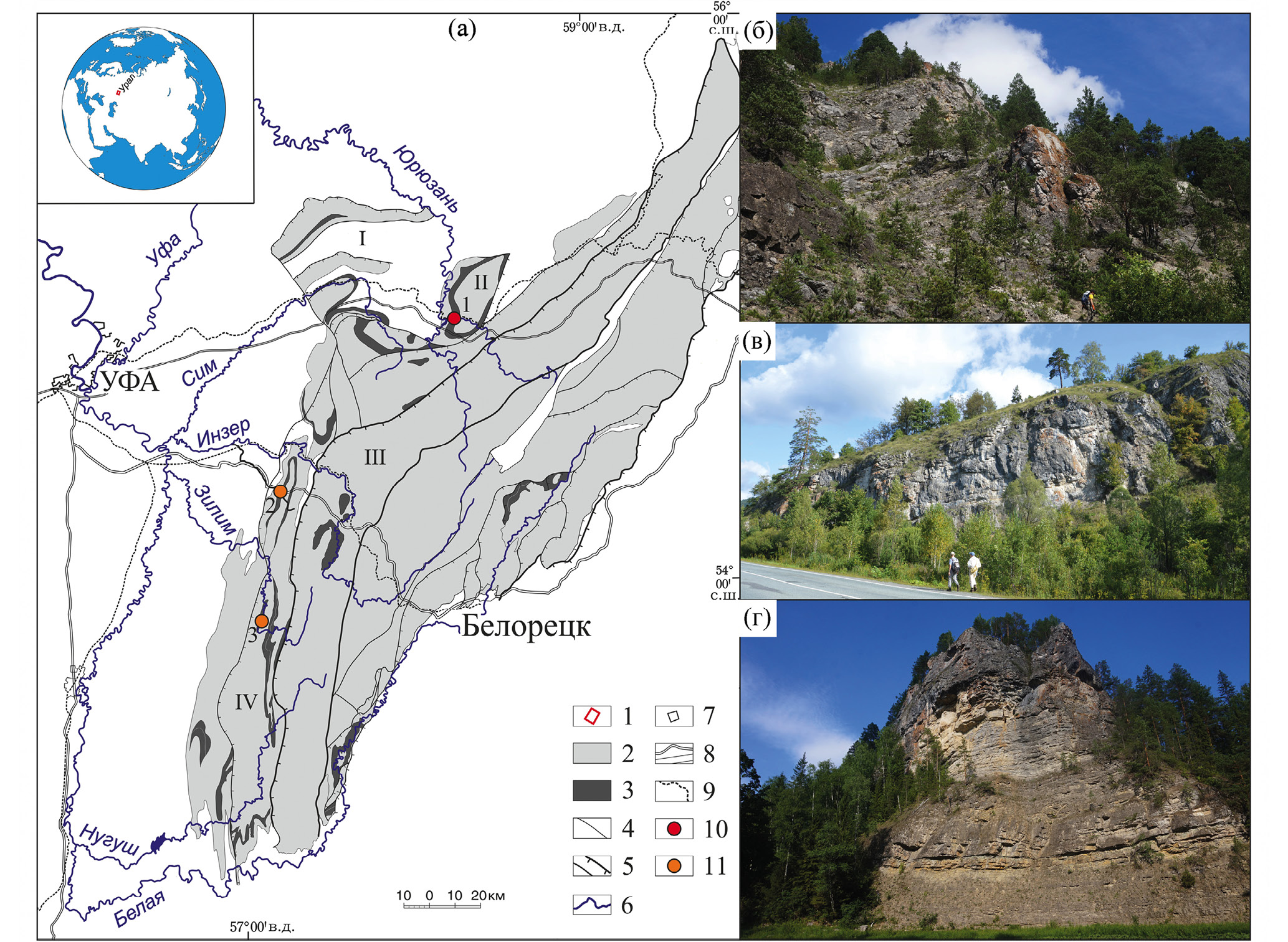

Рис. 1. Обзорная схема геологического строения Башкирского мегантиклинория Южного Урала, по [Государственная …, 2013] с изменениями, расположение наиболее представительных разрезов укской свиты (а) и их общий вид (б – Медведь–Шубино, в – “Кулмас” (фото Л. В. Бадиды), г – “Аккостяк”).

1 – расположение листа карты; 2 – распространение верхнедокембрийских образований за исключением миньярской и укской свит; 3 – площадь распространения миньярской и укской свит; 4 – стратиграфические границы; 5 – тектонические границы; 6 – реки; 7 – населенные пункты; 8 – автомагистрали; 9 – железные дороги; 10, 11 – разрезы укской свиты: 10 – стратотип (1 – Медведь–Шубино), 11 – гипостратотипы (2 – “Кулмас”, 3 – “Аккостяк”).

Структурно-тектонические единицы разного порядка: I – Каратауский структурный комплекс; II – Сулеймановская антиклиналь; III – Инзерский синклинорий; IV – Алатауский антиклинорий.

В стратотипическом разрезе в нижней подсвите выделяется три толщи (снизу вверх): ямаштинская, аккостякская и авдырдакская, в верхней – четыре: юрюзанская, медвежья I, манайсинская и медвежья II [Дуб, Гражданкин, 2021; Дуб и др., 2024]. Ямаштинская толща (мощность 20 м) представлена полевошпатово-кварцевыми песчаниками с глауконитом, реже алевролитами и аргиллитами, встречаются также прослои гравелитов и конгломератов с обломками карбонатных пород. Аккостякская толща (мощность 5 м) сложена строматолитовыми и грубообломочными известняками (карбонатными конгломератами) с терригенной примесью. Авдырдакская толща (мощность 45 м) объединяет пачки терригенных (преимущественно алевролиты с карбонатным цементом) и карбонатных пород (известняки интракластовые и оолитовые, а также микрозернистые, часто с molar tooth (МТ) текстурами). Юрюзанская толща (мощность до 25 м) состоит в основном из доломитизированных известняков с тонкостолбчатыми строматолитами Patomella. Наиболее мощной (~70–75 м) и хорошо обнаженной, но неравномерно доломитизированной, в рассматриваемом разрезе является толща медвежья I. Она сложена массивными строматолитовыми постройками, состоящими из сочлененных биогермов, образованных столбчатыми строматолитами Linella, разделенными пакетами слоистых известняков или прослоями глинисто-карбонатных пород. Манайсинская толща (мощность до 28 м) представлена слоистыми ясно- и микрозернистыми известняками, участками интенсивно доломитизированными или слабо окремненными, с многочисленными МТ-текстурами. Строматолитовые постройки в ней отсутствуют. Толща медвежья II (мощность – до 20), как и медвежья I, состоит из строматолитовых биогермов; слоистые зернистые известняки здесь тоже присутствуют, но не образуют отчетливо выраженных пакетов [Дуб, Гражданкин, 2021].

Органогенные постройки толщи медвежьей I (далее просто “медвежьей”) состоят из биогермов (размер n∙10 см…n∙1 м), сложенных строматолитами Linella, представляющими собой толстостолбчатые баундстоуны (здесь и далее структуры даны по классификации Р. Данхема [Dunham, 1962], с дополнениями А. Эмбри и Дж. Клована [Embry, Klovan, 1971], а также В. Райта [Wright, 1992]) (рис. 2а). Между биогермами залегают линзы тонко-микрозернистых известняков (кальцимадстоунов) (см. рис. 2б), иногда с примесью глинистого материала. Пакеты слоистых известняков между постройками строматолитов сложены интракластовыми известняками (калькаренитами) (см. рис. 2в), чередующимися с микро- и тонкозернистыми известняками (см. рис. 2г). Манайсинская толща характеризуется значительным разнообразием микрофаций и литотипов и имеет циклическое строение. Мощность циклитов составляет в среднем около 15–20 см, но толщина отдельных элементов внутри них может варьировать. Полный элементарный циклит обычно состоит из трех элементов: нижнего, с обломками известняков различной размерности, в том числе грубой (интракластовые грубозернистые известняки с МТ-кластами); среднего, сложенного более мелким, хорошо сортированным материалом и вмещающего разноориентированные МТ-трещины сложной геометрии (интракластовые мелко- и тонкозернистые известняки с МТ-текстурами) (см. рис. 2д)); и верхнего – наиболее тонкозернистого, с МТ-прожилками, преимущественно ориентированными перпендикулярно слоистости (литотип – микрозернистые известняки с МТ-трещинами) (см. рис. 2е). В манайсинской толще присутствуют также маломощные (менее 1 м) пачки косослоистых зернистых известняков. Все отчетливо-зернистые известняки манайсинской толщи объединены в литотип интракластовых зернистых известняков с МТ-кластами (см. рис. 2д).

Рис. 2. Литотипы (микрофациальные типы) известняков верхнеукской подсвиты (а–г – медвежьей толщи, д, е – манайсинской толщи) в шлифах (николи параллельны).

а – кальцимикробные баундстоуны столбика строматолитов Linella (обр. 18.18-3-2); б – слоистые кальцимадстоуны межбиогермного заполнения (обр. 18.18-3-9); в – интракластовые известняки (пакстоуны и рудстоуны) слоистых пакетов (обр. 18.18-3-5); г – тонкозернистые пелоидные известняки (вакстоуны) с МТ-прожилками (обр. 18.18- 3-3); д – интракластовые известняки (пакстоуны) (обр. 18.18-4-8); е – микро- и тонкозернистые разности (слабо перекрис- таллизованые кальцимадстоуны) с МТ-прожилками (обр. 18.18-4-6). Длина масштабной линейки 1 мм.

ag – агрегатные зерна; calc – кальцитовый цемент; clm – кальцимикробы; f – фенестры; m – микрит; MTs – MT-текстуры in situ; pel – пелоиды; str – строматокласты.

МАТЕРИАЛ И МЕТОДЫ

Для исследований особенностей распределения в известняках укской свиты основных породообразующих оксидов и редких и рассеянных элементов из разреза на восточной окраине г. Усть-Катав в 2016–2018 гг. отобрано более 60 образцов различных литотипов. Образцы характеризуют наименее изменённые вторичными процессами породы (степень преобразования оценивалась визуально). Какого-либо предварительного разделения минеральных фаз не производилось. Масса каждого образца составляла 50–100 г. После дробления и истирания из каждой пробы для определения содержания основных породообразующих оксидов отобрано около 10 г (на изготовление таблетки-излучателя и определение потерь при прокаливании), а для определения содержания редких и рассеянных элементов – 100 мг.

Измерение содержания основных породообразующих оксидов выполнено в 2019 г. в ИГГ УрО РАН (г. Екатеринбург, аналитики Н. П. Горбунова, Л. А. Татаринова, Г. С. Неупокоева, Г. А. Аввакумова) рентгеноспектральным флюоресцентным методом на спектрометрах EDX-8000 (Shimadzu) и СРМ-35 (г. Орел) согласно аттестованной методике [Горбунова, Татаринова, 2015]. Точность исследований составляла 1–5% для элементов, содержание которых было выше 1–5 мас. %, и до 12–15% для элементов с концентрацией ниже 0.5 мас. %. Пределы обнаружения для оксидов кремния и алюминия составляли 0.22 и 0.16 мас. %, для оксидов Mg и Mn – 0.37 и 0.02 мас. %, суммарного железа – 0.06, оксидов калия и натрия – 0.04 и 0.15 мас. %, для Р₂О₅ – 0.03 мас. %.

Концентрации редких и рассеянных элементов измерены в 2019 г. там же на ICP-MS спектрометре Perkin Elmer ELAN 9000 (аналитики – Д. В. Киселева, Н. В. Чередниченко и Л. К. Дерюгина). Подготовка проб для анализа велась по стандартной методике [Вотяков и др., 2006]: навеску массой порядка 100 мг полностью растворяли в смеси азотной, соляной и плавиковой кислот во фторопластовых вкладышах в микроволновой печи SpeedWave 3+ (Berghof) с последующим переводом полученных растворов в нитраты. Пределы обнаружения для РЗЭ варьировали от 0.01∙10^–3 (Tm) до 0.9∙10^–3 (Се) мкг/г. Ошибки определения содержания большинства элементов составляли не более 7–10%.

В итоге использованная при подготовке статьи коллекция включает 40 образцов известняков верхнеукской подсвиты. Образцы принадлежат нескольким литотипам (см. рис. 2): 1) толстостолбчатые строматолитовые известняки; 2) тонко-, микрозернистые тонкослоистые межбиогермные известняки; 3) интракластовые известняки слоистых пакетов между постройками; 4) микро- и тонкозернистые известняки тех же слоистых пакетов; 5) интракластовые известняки с МТ-кластами; 6) микрозернистые известняки с МТ-прожилками. Литотипы 1–4 относятся к медвежьей толще, 5 и 6 – к манайсинской.

Исходя из свойственного известнякам содержания оксидов Са и Mg, исследованная нами коллекция представлена, в соответствии с представлениями Л. В. Анфимова [1997], почти исключительно чистыми известняками (рис. 3); к числу низкодоломитовых и доломитовых разностей принадлежит всего 3 или 4 образца. Среднее содержание SiO₂ и Al₂O₃ во всей выборке составляет 1.96 ± 1.50 (здесь и далее указано среднее арифметическое и стандартное отклонение) и 0.48 ± 0.28 мас. %. Максимальное содержание SiO₂ достигает 6.18 мас. %. Среднее содержание TiO₂ в известняках равно 0.024 ± 0.015 мас. %, а величины MnO_{среднее} и P₂O_{5среднее} на порядок меньше (0.0023 ± 0.0033 и 0.0022 ± 0.0011 мас. %). Суммарное содержание железа (II, III) в виде Fe₂O₃* варьирует от 0.05 до 0.62 мас. %. Максимальное содержание MgO достигает 4.76 мас. % (обр. 18m-3-3); остальные образцы имеют содержание MgO <1.50 мас. %. При исключении указанного образца из расчета среднего содержания MgO мы получаем значение MgO _{среднее}, равное 0.48 ± 0.21 мас. %. Сумма породообразующих оксидов без учета потерь при прокаливании и СаО варьирует в известняках исследованной нами коллекции от 0.84 до 9.41 мас. % (среднее – 3.49 ± 2.22 мас. %).

Рис. 3. Положение фигуративных точек известняков укской свиты на диаграмме CaO–MgO.

I – чистые карбонатные породы; II – глинистые карбонатные породы; III – мергели; IV – карбонатные сланцы.

Сумма лантаноидов в известняках укской свиты меняется от 0.63 до ~22 мкг/г (РЗЭ_{среднее} = 7.53 ± 5.04 мкг/г). Нормированные к PAAS средние значения Eu и Ce аномалий составляют 1.05 ± 0.12 и 0.89 ± 0.06. Интервалы их изменения равны соответственно 0.91…1.48 и 0.80…1.00. Средние значения индикаторных отношений (La/Yb)_sh, (La/Sm)_sh и (La/Ce)_sh составляют 1.06 ± 0.55, 0.85 ± 0.12 и 1.12 ± 0.10. Наконец, параметр (Sm/Yb)_sh варьирует от 0.70 до 2.95, а средняя его величина для всей исследованной выборки равна 1.22 ± 0.46.

Содержание основных породообразующих оксидов и редких и рассеянных элементов в известняках укской свиты и свойственные им значения индикаторных отношений приведены в табл. 1. В этой же таблице указана принадлежность изученных образцов к различным литотипам и областям карбонатного рампа.

Таблица 1. Содержание основных породообразующих оксидов, РЗЭ и Y, а также значения некоторых индикаторных отношений в известняках укской свиты

Продолжение таблицы 1

Продолжение таблицы 1

Окончание таблицы 1

Примечание. Прочерк – не обнаружено. Литотипы: 1 – толстостолбчатые строматолитовые известняки; 2 – тонко-, микрозернистые тонкослоистые межбиогермные известняки; 3 – интракластовые известняки слоистых пакетов между постройками; 4 – микрозернистые известняки слоистых пакетов между постройками; 5 – интракластовые известняки с МТ-кластами; 6 – микрозернистые известняки с МТ-прожилками. ВР-ВСР – внутренний рамп и верхи среднего рампа, СР – средний рамп.

Авторы публикации [Zhang et al., 2017] нормировали содержание РЗЭ в валовых образцах к содержанию в постархейском среднем австралийском сланце (PAAS [Taylor, McLennan, 1985]). Расчет Ce аномалии выполнен ими и повторен здесь нами по формуле Ce/Ce* = (2*Ce_{образец}/ Ce_PAAS)/[(La_{образец}/La_PAAS) + (Nd_{образец}/Nd_PAAS)]. Для расчета Eu аномалии использована формула Eu/Eu* = (2*Eu_{образец}/Eu_PAAS)/[(Sm_{образец}/ Sm_PAAS) + (Tb_{образец}/Tb_PAAS)]. Степень обогащения легких редких земель (ЛРЗЭ, La, Ce, Pr и Nd) по отношению к тяжелым редким землям (ТРЗЭ, Er, Tm, Yb и Lu) определялась в указанной работе по индикаторному отношению (La/Yb)_sh = (La_{образец}/La_PAAS)/(Yb_{образец}/Yb_PAAS). Степень обогащения ЛРЗЭ по отношению к средним редким землям (СРЗЭ, Sm, Eu, Gd, Tb, Dy и Ho) – отношением (La/ Sm) _sh = (La_{образец}/La_PAAS)/(Sm_{образец}/Sm_PAAS), а степень обогащения СРЗЭ по отношению к ТРЗЭ – индикаторным отношением (Sm/Yb)_sh = = (Sm_{образец}/Sm_PAAS)/(Yb_{образец}/Yb_PAAS). При построении спектров распределения РЗЭ, нормированных по PAAS, иттрий располагался между Ho и Dy, согласно представлениям [Bau, 1996[. Как и авторы публикации [Zhang et al., 2017], мы использовали при рассмотрении только образцы известняков с содержанием (SiO₂ + TiO₂ + Al₂O₃ + Fe₂O₃* + MnO + MgO + Na₂O + K₂O + P₂O₅) <10 мас. %.

РЕЗУЛЬТАТЫ РАНЕЕ ПРОВЕДЕННЫХ ЛИТОЛОГО-ФАЦИАЛЬНЫХ И ЛИТОГЕОХИМИЧЕСКИХ ИССЛЕДОВАНИЙ

Результаты литолого-фациального анализа [Дуб, Гражданкин, 2021] свидетельствуют, что строматолитовые постройки медвежьей толщи формировались в обстановках ниже базиса действия обычных волн, в пределах фациальных поясов фотической зоны. Соответственно, биогермы с толстостолбчатыми строматолитами (литотип 1) являются образованиями среднего рампа. Тонко-микрозернистые межбиогермные отложения (литотип 2) с признаками воздействия штормов представляют фоновые осадки полостей внутри построек. Пакеты слоистых известняков (литотипы 3 и 4), это, скорее всего, отложения штормовых течений; они выполняют каналы между органогенными постройками. Во время накопления отложений манайсинской толщи (литотипы 5 и 6), несущих признаки воздействия обычных и штормовых волн, доминировали обстановки внутреннего рампа – верхней части среднего рампа.

Ранее выполненные литогеохимические исследования известняков укской свиты в основном были направлены на реконструкцию окислительно-восстановительных особенностей водной толщи времени их накопления, а также анализ влияния катагенетических процессов и процессов контаминации на распределение в известняках РЗЭ и Y. В результате установлено, что распределение лантаноидов и Y в известняках сопоставимо с тем, что наблюдается и в ацетатных вытяжках из них [Маслов и др., 2018б, 2019а]. В обоих случаях в нормированных по PAAS спектрах распределения РЗЭ + Y наблюдаются положительные аномалии La, Gd и Y и отрицательные аномалии Eu и Ce. Это дает основание считать, что накопление известняков происходило в морском бассейне, имевшем связь с Мировым океаном, а влияние гидротермальных флюидов или катагенетических процессов на их геохимические характеристики, если и имело место, то не было критическим [Маслов, 2021].

Анализ взаимосвязей К₂О, СаО и суммы РЗЭ в известняках позволил установить, что содержание РЗЭ в них контролируется преимущественно терригенной/глинистой примесью [Маслов, 2021]. В пользу сказанного говорит и положительная корреляция между суммой лантаноидов и концентрациями Th и Zr. В то же время, спектры РЗЭ ацетатных вытяжек, полученных при использовании слабой (0.5 и 1%) уксусной кислоты, не очень сильно отличаются от спектров РЗЭ валовых проб. Это дает основание полагать, что значительная доля лантаноидов может концентрироваться во вторичных карбонатных фазах – скорее всего в метасоматическом доломите, который в том или ином (как правило, достаточно небольшом) количестве присутствует практически во всех пробах и в порошке тоже хорошо растворим [Дуб и др., 2019а, 2019б]. Соответственно, большинство известняков оказались непригодными для реконструкции состава морской воды конца позднего рифея. Исключением являются образцы с деплетированием ЛРЗЭ относительно СРЗЭ и величиной Y/ Ho > 44 [Маслов, Дуб, 2019а, 2019б].

СВЯЗЬ ЛИТОГЕОХИМИЧЕСКИХ ХАРАКТЕРИСТИК ИЗВЕСТНЯКОВ И ОБСТАНОВОК ИХ ФОРМИРОВАНИЯ (ОБЗОР)

В работе [Zhang et al., 2017] проанализированы особенности распределения основных породообразующих оксидов, а также редких и рассеянных, в том числе редкоземельных, элементов в ряде позднемезозойских и более молодых известняковых последовательностей Западного Китая, сформированных во внутриконтинентальных пресноводных (озерных), мелководных окраинно-континентальных (пассивные окраины, пред- и задуговые бассейны) и открытых океанических (дно океана и океанические поднятия) обстановках (далее перечисленные обстановки рассматриваются соответственно как внутриконтинентальные, прибрежные и обстановки открытого океана). Вместе с опубликованными по результатам исследований в рамках программ глубоководного бурения геохимическими данными об известняках открытого океана, это позволило авторам названной работы определить геохимические характеристики известняков, накапливавшихся в различных плейттектонических обстановках.

В результате установлено, что известняки внутриконтинентальных водоемов не имеют значимой взаимосвязи между Al₂O₃ и Fe₂O₃*, но в морских известняках указанные оксиды обладают положительной корреляцией. Содержание Al₂O₃ имеет положительную корреляцию с MnO для всех групп известняков. Это предполагает, по мнению авторов работы [Zhang et al., 2017], что содержание Fe₂O₃* и MnO в них контролируется как терригенной, так и гидротермальной компонентами. Известняки пресноводных и прибрежных обстановок демонстрируют положительную корреляцию между P₂O₅, с одной стороны, и TiO₂, Fe₂O₃* и K₂O, с другой. По-видимому, часть P₂O₅ в этих известняках не является биогенной.

Содержание РЗЭ в известняках во многом определяется положением области карбонатонакопления относительно суши. Известняки различных обстановок имеют изменчивые концентрации РЗЭ и различаются (даже в пределах одной обстановки) по характеристикам нормированных к PAAS их спектров. Сумма РЗЭ для известняков внутриконтинентальных и прибрежных обстановок отчетливо положительно коррелирует с SiO₂, Al₂O₃, TiO₂ и Fe₂O₃*, предполагая связь лантаноидов с терригенной компонентой. Сумма РЗЭ для известняков открытого океана имеет выраженную положительную корреляцию, как правило, только с MnO. Известняки этой группы имеют узкий диапазон значений (La/Sm)_sh (0.46–0.96), (Sm/Yb)_sh (0.25–1.96) и (La /Yb)_sh (0.23–1.38), тогда как известнякам пресноводных и прибрежных обстановок присущи более широкие пределы изменения перечисленных параметров. Параметр (Sm/Yb)_sh для пресноводных известняков отрицательно взаимосвязан с Fe₂O₃*. Известняки открытого океана имеют отчетливую отрицательную корреляцию (La/Sm)_sh с MnO.

Концентрации Ce в морских известняках имеют положительную корреляцию с Al₂O₃, Fe₂O₃* и MnO, а значения Ce/Ce* с Al₂O₃ и MnO. Это указывает на взаимосвязь Ce как с терригенной, так и гидротермальной компонентами. Концентрации Ce в пресноводных известняках обладают выраженной положительной связью с TiO₂, Al₂O₃ и K₂O. Величины Се/ Се* в них также отчетливо положительно взаимо- связаны с TiO₂, Fe₂O₃*, MnO, MgO, K₂O и P₂O₅. Значения Се аномалии в известняках демонстрируют рост от центральных частей океана к прибрежным обстановкам; на диаграммах Al₂O₃–Ce/Ce*, Fe₂O₃*–Ce/Ce* и MnO–Ce/Ce* можно видеть хорошее разграничение полей известняков открытого океана и известняков внутриконтинентальных и прибрежных обстановок.

Известняки внутриконтинентальных обстановок имеют существенные диапазоны Eu/Eu*: например, озёрные палеоген-неогеновые известняки Тибета (бассейн Вули) обладают значениями Eu аномалии от 3.74 до 13.01 [Zhang et al., 2017]. Самые низкие средние величины данного параметра (0.99 ± 0.17) свойственны известнякам преддуговых бассейнов. Известняки океанических поднятий имеют несколько большие величины Eu/Eu*, чем известняки океанского дна (соответственно 1.24 ± 0.54 и 1.12 ± 0.18). Параметры Eu/Eu* и Ce/Ce* имеют отчетливую положительную корреляцию в известняках внутриконтинентальных и прибрежных обстановок.

Показано, что известняки внутриконтинентальных и прибрежных обстановок характеризуются, как правило, значениями (La/Ce)_sh < 2. Известняки открытого океана, напротив, обладают заметно более высокими величинами названного параметра. Последнее лучше всего проявлено, по-видимому, в отложениях с возрастом моложе среднего девона, когда дефицит Се стал характеристическим признаком для всей толщи вод океана вследствие ее насыщения кислородом [Wallace et al., 2017]. В целом, свойственные известнякам открытого океана величины (La/Ce)_sh не имеют какой-либо выраженной корреляции ни с терригенной, ни с гидротермальной компонентами. Известняки этой группы характеризуются заметным обеднением Се, обогащением ТРЗЭ и положительной La аномалией, поскольку распределение лантаноидов в них унаследовано от морской воды. Известняки внутриконтинентальных и прибрежных обстановок обладают положительной корреляцией между (Sm/ Yb)_sh и РЗЭ/Al₂O₃, тогда как между (La/Sm)_sh и РЗЭ/Al₂O₃ корреляция отрицательная. Это предполагает контроль спектров распределения РЗЭ в них со стороны терригенной компоненты. Содержание редких и рассеянных элементов в пресноводных и прибрежных известняках также в основном контролируется терригенной компонентой, о чем свидетельствует их положительная корреляция с Al₂O₃, TiO₂ и Fe₂O₃*.

На диаграммах (La/Yb)_sh–(La/Ce)_sh, (Sm/Yb)_sh– (La/Ce)_sh и (Sm/Yb)_sh–(La/Ce)_sh известняки внутриконтинентальных и прибрежных обстановок, с одной стороны, и известняки открытого океана, с другой, образуют два разных поля. Они отличаются не только значениями (La/Ce)_sh, но и более высокими величинами (La/Sm)_sh, (La/Yb)_sh и (Sm/Yb)_sh в группах пресноводных и прибрежных известняков. Параметр (La/Ce)_sh имеет выраженную отрицательную корреляцию с Ce/Ce*. Достаточно хорошо разделяются области известняков открытого океана и пресноводных + прибрежных известняков и на диаграммах (La/Yb)_sh–Се/Ce*, (La/Sm)_sh–Ce/Ce* и (Sm/Yb)_sh–Ce/Ce*.

При оценке всего сказанного выше важно иметь в виду, что выводы авторов работы [Zhang et al., 2017] применимы, по всей видимости, не только для среднемезозойских и более молодых известняков, на результатах исследования которых основана указанная публикация. Для обоснования представлений о том, что вековые вариации соотношения арагонита и кальцита в карбонатных осадках [Ries, 2010; Hood, Wallace, 2018] и отчетливый сдвиг в позднем мезозое областей карбонатонакопления в открытый океан [Arvidson et al., 2006; Ries, 2010; Кузнецов, 2011 и др.] с соответствующими изменениями темпов седиментации и адсорбции лантаноидов и других элементов из морской воды [Murray et al., 1991a, 1991б] существенно не повлияли на геохимические характеристики накапливавшихся в различных обстановках известняков, авторы публикации [Zhang et al., 2017] выполнили анализ геохимических характеристик почти 40 карбонатных толщ, возраст которых варьирует от архея до голоцена, а обстановки накопления реконструированы по геологическим данным достаточно уверенно. В результате выявлена хорошая в целом сопоставимость выводов как для постсреднемезозойских, так и для более древних карбонатных последовательностей. К числу последних принадлежат мезопротерозойские Известняки Рохтас Центральной Индии, раннепротерозойские карбонатные породы надсерии Трансвааль Южной Африки, неопротерозойская формация Шахабад Южной Индии, позднеархейские строматолитовые карбонаты платформы Кэмпбеллранд Южной Африки, неопротерозойские Известняки Крол и Известняки Билара Северо-Западной Индии, палеопротерозойские известняки формации Муидраай Южной Африки, архейские строматолитовые карбонаты Кратона Пилбара Австралии, раннемезопротерозойские карбонатные породы серии Семри Цент- ральной Индии, средненеопротерозойские мраморы террейна Цзяобей Китая и другие объекты [Zhang et al., 2017 и ссылки там].

Всего в работе [Zhang et al., 2017] приведено более 50 различных дискриминантных диаграмм, однако достаточно заметное разграничение полей известняков, накапливавшихся в обстановках внутриконтинентальных озер, прибрежных бассейнов и открытого океана наблюдается не более чем на ~10 из них. Это диаграммы Al₂O₃–(La/Yb)_sh, Fe₂O₃*–(La/Yb)_sh, 10*MnO–(La/Yb)_sh, (Sm/Yb)_sh–Ce/Ce*, (La/Yb)_sh–Ce/Ce*, (La/Sm)_sh–(La/Yb)_sh и ряд других. Далее мы рассмотрим распределение на них точек состава как всех образцов известняков укской свиты, так и их совокупностей, характеризующих разные зоны карбонатного рампа. Следует еще раз отметить, что, как в публикации [Zhang et al., 2017], так и в настоящей работе, речь идет о геохимических характеристиках валовых проб известняков.

ОБСУЖДЕНИЕ ФАКТИЧЕСКОГО МАТЕРИАЛА

Между суммой РЗЭ и содержанием SiO₂ и Al₂O₃ в известняках укской свиты при 5-процентном уровне значимости наблюдаются статистически ничтожные взаимосвязи (соответственно r_{РЗЭ–SiO₂} = 0.14, r_{РЗЭ–Al₂O₃} = 0.21). Это же характерно и для пары сумма РЗЭ–TiО₂. Оксид кальция и РЗЭ в укских известняках характеризуются статистически значимой отрицательной корреляцией (r_{РЗЭ–СаО} = –0.46); такая же, но положительная корреляция характерна для оксида марганца и суммы РЗЭ (r = 0.57, n = 30). Между суммой РЗЭ и содержанием V, Co, Ni и Cu при 5-процентном уровне значимости наблюдается выраженная положительная корреляция, тогда как для пары сумма РЗЭ–Rb она отсутствует. В соответствии с представлениями авторов публикации [Abedini, Calagari, 2015 и ссылки там], это предполагает, что РЗЭ-систематика известняков укской свиты в значительной мере контролируется, как это свойственно и большинству известняков прибрежных обстановок, присутствующей в них терригенной компонентой.

На диаграмме Al₂O₃–Ce/Ce* наблюдается довольно существенное перекрытие полей известняков всех трех групп (рис. 4а). Точки состава известняков укской свиты в основном расположены здесь в области перекрытия полей известняков открытого океана и прибрежных обстановок. Несколько меньше их в области перекрытия полей известняков всех трех групп. На диаграмме Fe₂O₃*–Ce/Ce* перекрытие полей известняков открытого океана и известняков внутриконтинентальных обстановок незначительное, но перекрытие поля последних с полем известняков прибрежных обстановок существенное (см. рис. 4б). Это же характерно для полей известняков открытого океана и известняков прибрежных областей. Фигуративные точки известняков укской свиты на данном графике расположены в области перекрытия полей известняков всех трех групп. В такой ситуации сделать выводы об их принадлежности к отложениям тех или иных обстановок невозможно. Примерно такая же картина наблюдается и на диаграмме 10*MnO–Ce/Ce* (см. рис. 4в), где точки состава известняков укской свиты, благодаря присущим им низким концентрациям MnO, в основном находятся вне названных полей.

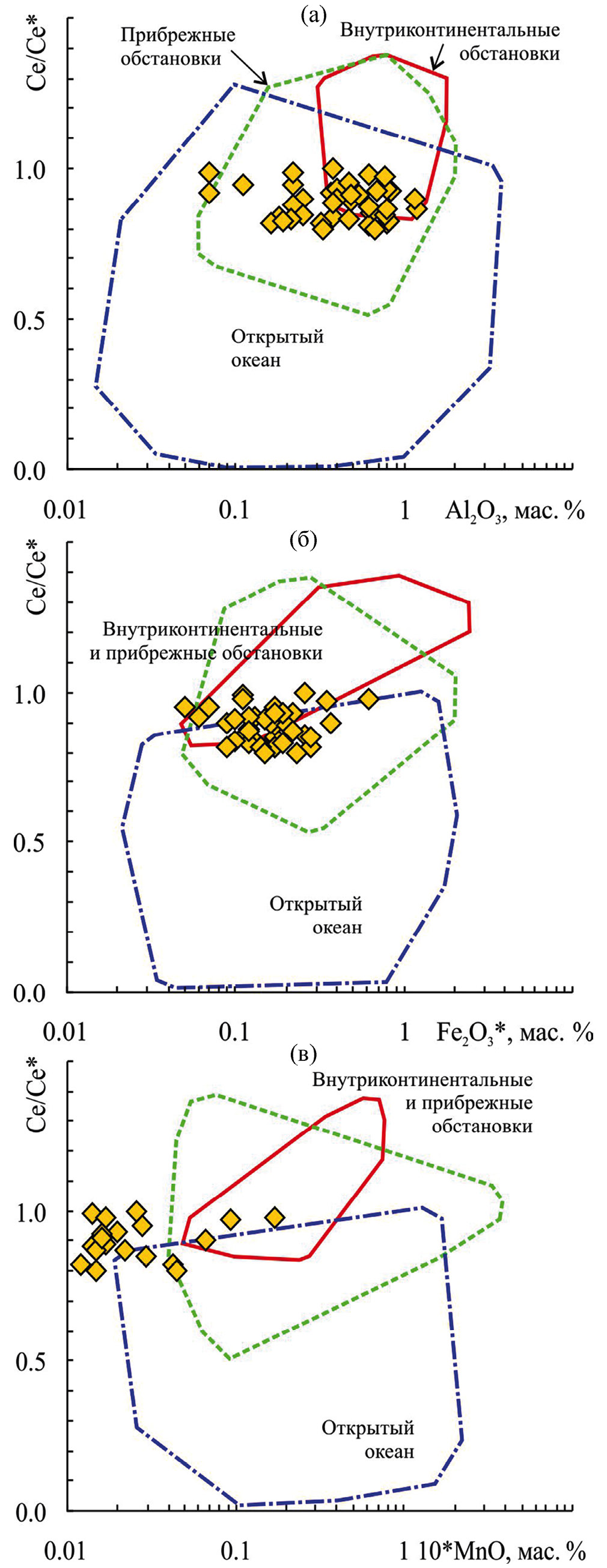

Рис. 4. Распределение точек состава известняков укской свиты на диаграммах Al₂O₃–Ce/Ce* (а), Fe₂O₃*–Ce/Ce* (б) и 10*MnO–Ce/Ce* (в).

На диаграмме Al₂O₃–(La/Yb)_sh перекрытие полей известняков открытого океана, прибрежных областей и пресноводных бассейнов также довольно значительное (рис. 5а). Фигуративные точки известняков укской свиты, принадлежащих внутреннему и верхам среднего рампа, расположены на рассматриваемом графике в основном в поле известняков прибрежных обстановок и области перекрытия его с полем известняков открытого океана. Точки состава известняков, отвечающих обстановкам среднего рампа, сосредоточены в поле известняков открытого океана и области перекрытия его с полем прибрежных известняков. На диаграмме Al₂O₃–(La/Sm)_sh примерно треть точек состава известняков укской свиты (без разбиения на группы) расположена в области перекрытия полей известняков открытого океана и прибрежных их разностей, тогда как остальные попадают в области перекрытия полей известняков всех трех групп (см. рис. 5б). Сходная ситуация наблюдается и на графике Al₂O₃–(Sm/Yb)_sh (см. рис. 5в).

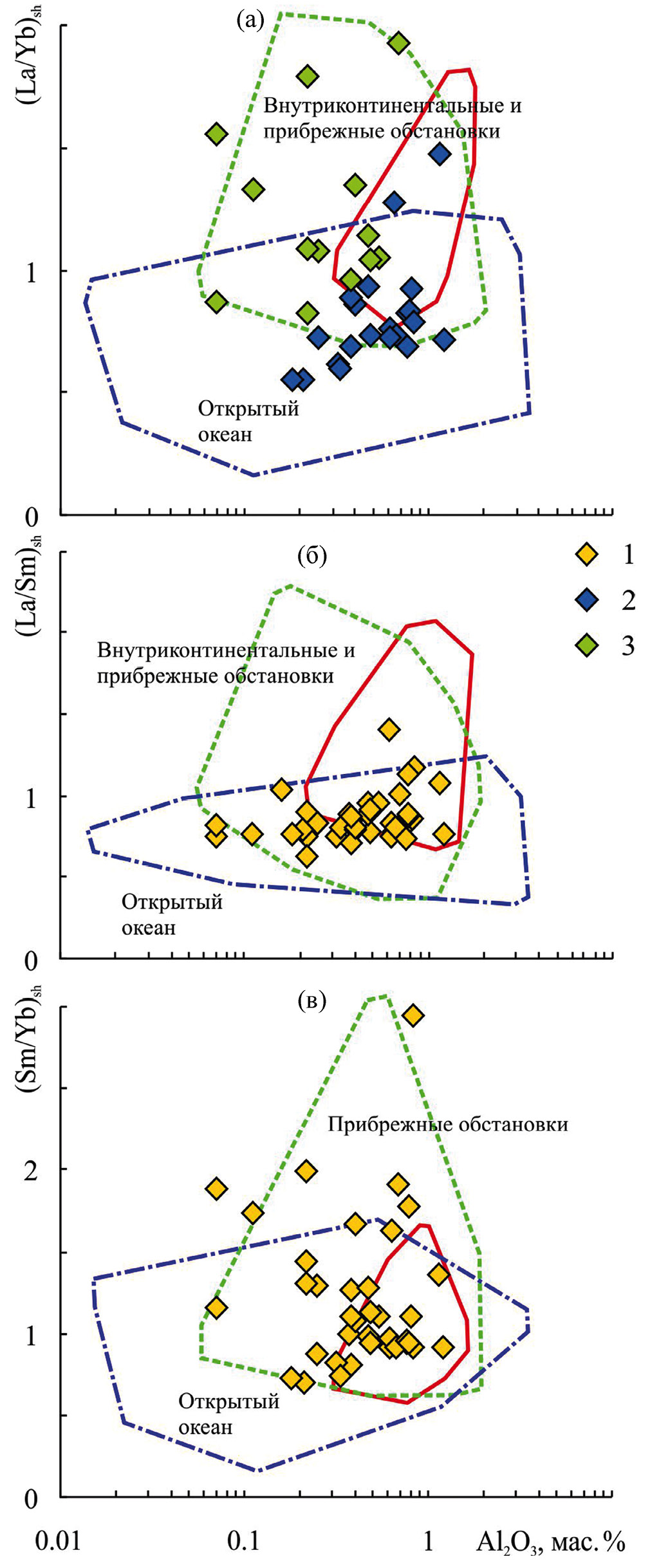

Рис. 5. Распределение фигуративных точек известняков укской свиты (вся выборка, а также известняки разных фаций) на диаграммах Al₂O₃–(La/Yb)_sh (а), Al₂O₃–(La/Sm)_sh (б) и Al₂O₃–(Sm/Yb)_sh (в).

1 – вся выборка известняков укской свиты; 2 – известняки среднего рампа (медвежья толща); 3 – известняки внутреннего рампа.

На диаграмме Fe₂O₃*–(La/Yb)_sh также наб- людается перекрытие полей известняков всех трех групп, в то же время фигуративные точки известняков укской свиты, накапливавшихся в пределах внутреннего и верхов среднего рампа в основном приурочены к полям пресноводных и прибрежных обстановок, а точки известняков среднего рампа сосредоточены преимущественно в полях известняков открытого океана и прибрежных обстановок (рис. 6а). Эта особенность распределения известняков разных областей рампа сопоставима с той, что вырисовывается и на диаграмме Al₂O₃–(La/Yb)_sh (см. выше). На графике Fe₂O₃*–(La/Sm)_sh подавляющее число точек состава известняков укской свиты сосредоточено в намеченном авторами публикации [Zhang et al., 2017] поле известняков открытого океана (см. рис. 6б), но надо иметь в виду, что пересечение полей известняков разных групп и здесь достаточно значительно. Это же присуще и диаграмме Fe₂O₃*–(Sm/Yb)_sh (см. рис. 6в), где поле внутриконтинентальных известняков практически полностью перекрыто полем известняков открытого океана. К указанной области принадлежит на данном графике и примерно треть поля прибрежных известняков.

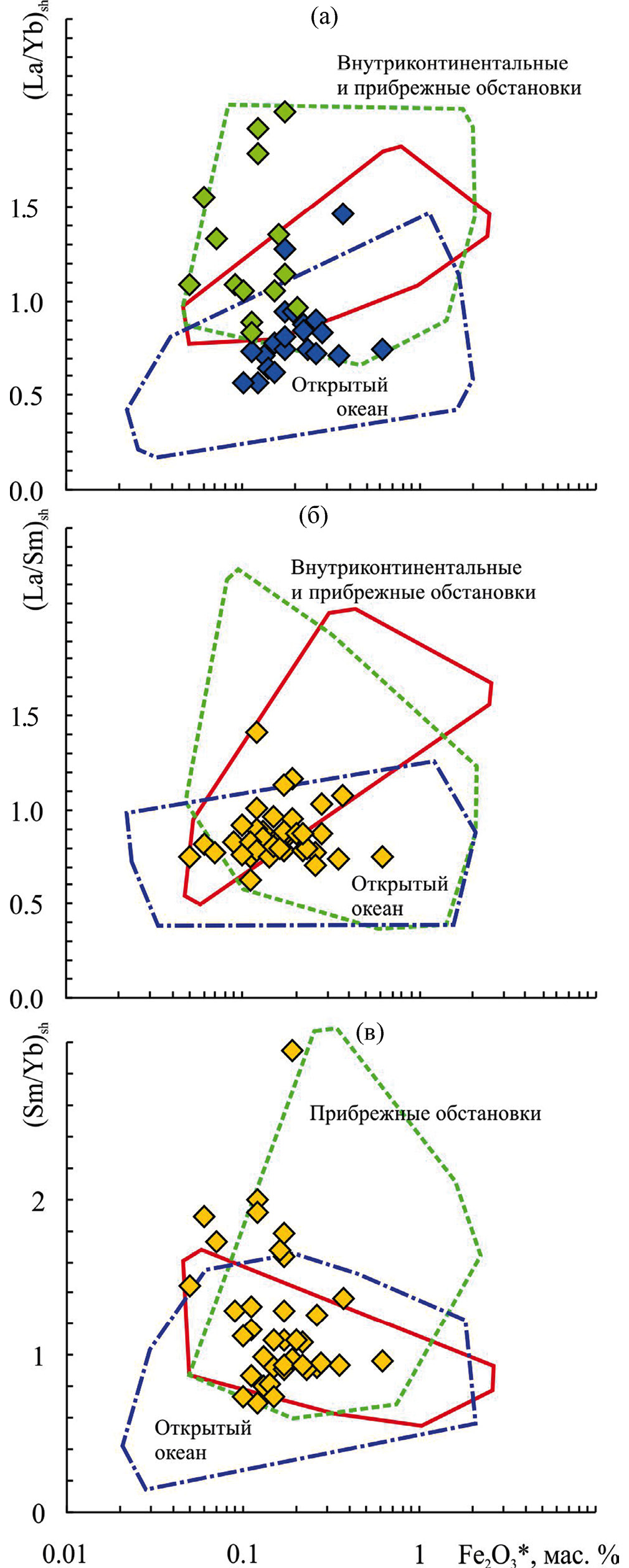

Рис. 6. Распределение фигуративных точек известняков укской свиты (вся выборка, а также известняки разных фаций) на диаграммах Fe₂O₃*–(La/Yb)_sh (а), Fe₂O₃*–(La/Sm)_sh (б) и Fe₂O₃*–(Sm/Yb)_sh (в).

Условные обозначения см. рис. 5.

Выше мы уже отмечали, что по данным работы [Zhang et al., 2017], известняки пресноводных обстановок характеризуются средним значением (La/Ce)_sh 1.09 ± 0.04. Для известняков прибрежных обстановок средняя величина (La/Ce)_sh изменяется от 1.21 ± 0.25 до 3.34 ± 4.05, а известняки открытого океана обладают средней величиной (La/Ce)_sh 6.07 ± 5.06. Выборка известняков укской свиты характеризуется средним значением (La/Ce)_sh 1.13 ± 0.10 и соответственно на всех диаграммах с участием данного параметра, таких как Al₂O₃/(Al₂O₃ + Fe₂O₃*)–(La/Ce)_sh, (La/Yb)_sh–(La/Ce)_sh, (La/Sm)_sh–(La/Ce)_sh и др., фигуративные точки известняков данной литостратиграфической единицы располагаются в основном в полях значений, характерных для пресноводных и прибрежных известняков (рис. 7). Такое их распределение согласуется с низкими значениями (La/Ce)_sh в морских хемогенных отложениях докембрия, так как недостаток (отрицательная аномалия) церия, в отличие от постдевонских карбонатов, для них характерен не был (см. выше).

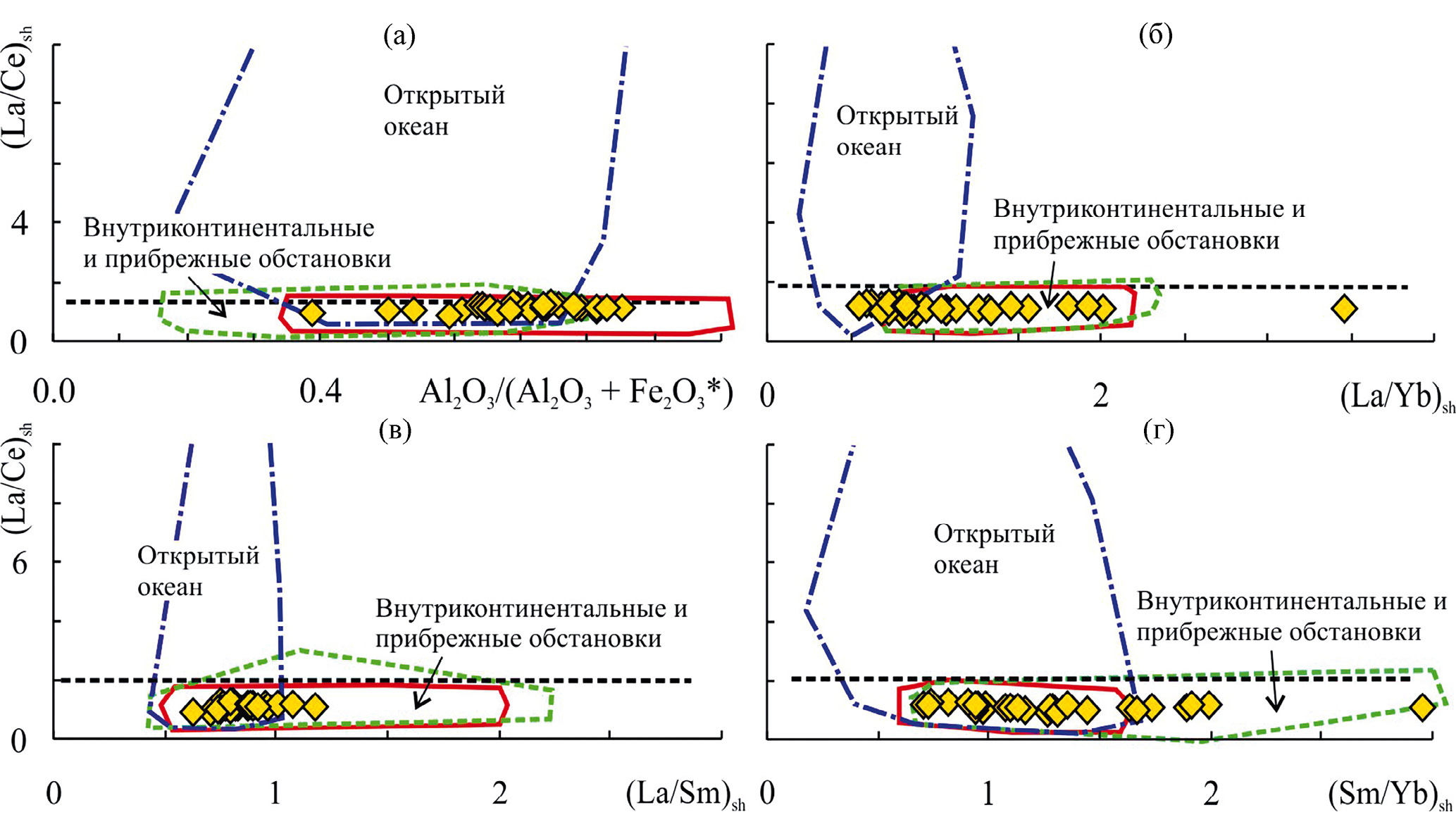

Рис. 7. Положение точек состава известняков укской свиты (вся выборка) на диаграммах Al₂O₃/(Al₂O₃ + Fe₂O₃*)–(La/Ce)_sh (а), (La/Yb)_sh–(La/Ce)_sh (б), (La/Sm)_sh–(La/Ce)_sh (в) и (Sm/Yb)_sh–(La/Ce)_sh (г).

Условные обозначения см. рис. 5.

Тенденция несколько различного расположения фигуративных точек известняков среднего рампа, с одной стороны, и внутреннего и верхов среднего рампа, с другой, хорошо выражена и на диаграммах (La/Yb)_sh–Ce/Ce* и (Sm/Yb)_sh– Ce/Ce*, где при примерно сопоставимых величинах Се-аномалии первые обладают меньшими значениями и (La/Yb)_sh, и (Sm/Yb)_sh, чем вторые. В результате точки известняков среднего рампа на указанных диаграммах сдвинуты относительно точек известняков внутреннего и верхов среднего рампа в сторону поля более удаленных от берега и более глубоководных обстановок, а некоторые из них присутствуют только в поле известняков открытого океана. Мы отдаем себе отчет в том, что масштабы рампов, даже самых крупных, несопоставимы с масштабами обстановок, положенных в основу диаграмм китайских коллег, но факт налицо. В то же время на графике (La/Sm)_sh–Ce/Ce* точки состава известняков укской свиты (выборка в целом), где перекрытие полей известняков всех групп выражено несколько сильнее, чем на двух других рассматриваемых здесь графиках, локализованы именно в области перекрытия полей (рис. 8).

Рис. 8. Особенности локализации точек состава известняков укской свиты (вся выборка, а также известняки разных фаций) на диаграммах (La/Yb)_sh–(Ce/Ce*) (а), (La/Sm)_sh–(Ce/Ce*) (б) и (Sm/Yb)_sh–(Ce/Ce*) (в).

Условные обозначения см. рис. 5.

Для выявления причин, обусловивших контрастное разделение точек на основе параметра (La/Yb)_sh, нами рассчитаны величины аномалии La (в соответствии с работой [Lawrence et al., 2006, формула 6], без учета содержаний Ce). Выявлено, что практически для всех образцов характерны положительные La аномалии. Тем не менее, величина La/La* в породах манайсинской толщи варьирует в пределах 0.97–1.38 (среднее 1.14 ± 0.11), а в известняках медвежьей составляет от 0.84 до 1.41 (среднее значение заметно выше: 1.20 ± 0.15). Исходя из представлений о том, что существенные положительные аномалии La, скорее всего, указывают на наследование распределения РЗЭ в известняках от морской воды, где часто наблюдается переизбыток La [Lawrence et al., 2006] (т. е. характерны для более чистых известняков), можно предполагать, что высокие значения (La/Yb)_sh в известняках манайсинской толщи обусловлены влиянием терригенной примеси.

Вследствие того, что укским известнякам среднего рампа свойственны более низкие в целом значения отношений (Sm/Yb)_sh и (La/Yb)_sh, чем те, что характерны для известняков этой же свиты, формировавшихся в обстановках внутреннего и верхов среднего рампа, тенденция к разграничению фигуративных точек указанных фаций выражена на диаграмме (Sm/Yb)_sh–(La/Yb)_sh весьма отчетливо (рис. 9а). В то же время, средние значения параметра (La/Sm)_sh для тех и других статистически сопоставимы (соответственно 0.82 ± 0.08 и 0.88 ± 0.14) и обозначенная выше тенденция проявлена на графиках (La/Sm)_sh–(La/Yb)_sh и (La/Sm)_sh–(Sm/Yb)_sh менее ярко (см. рис. 9б, 9в).

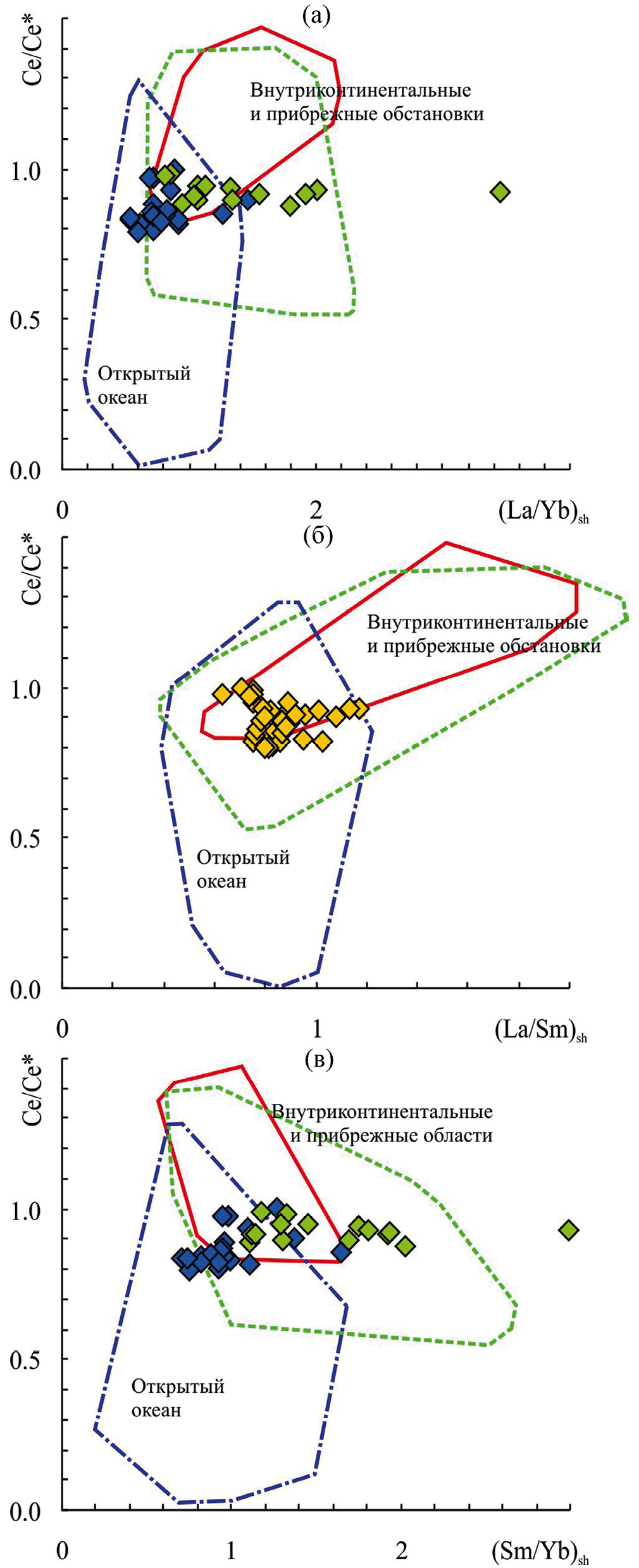

Рис. 9. Распределение точек состава известняков укской свиты (разные фации) на диаграммах (Sm/Yb)_sh– (La/Yb)_sh (а), (La/Sm)_sh–(La/Yb)_sh (б) и (La/Sm)_sh–(Sm/Yb)_sh (в).

Условные обозначения см. рис. 5.

Наконец, нормированные к PAAS спектры распределения РЗЭ в известняках укской свиты принципиальным образом (отсутствие выраженной отрицательной Ce-аномалии, хотя, конечно, не следует сбрасывать со счета и эволюцию состава вод океана с течением времени) отличаются от таковых для известняков открытого океана (рис. 10), но похожи как на спектры известняков прибрежных обстановок, в первую очередь – пассивных окраин, так и на спектры некоторых пресноводных/внутриконтинентальных известняков. Это в существенной мере согласуется с тем, что мы видели выше, и позволяет считать известняки укской свиты верхнего рифея Южного Урала образовавшимися в относительно мелководных обстановках.

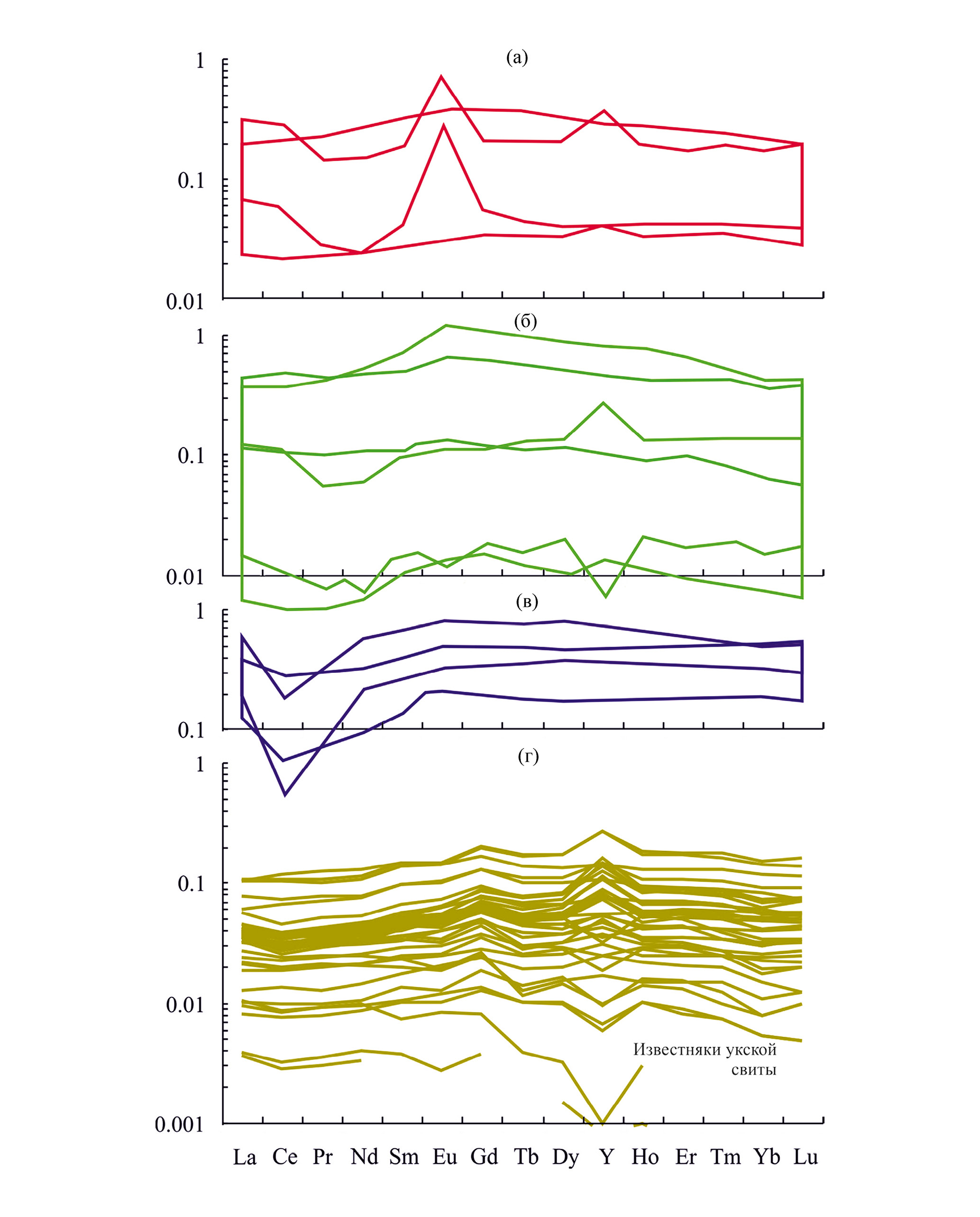

Рис. 10. Нормированное к PAAS распределение лантаноидов и Y в пресноводных известняках (а), известняках прибрежных обстановок (б), известняках открытого океана (в), все по данным [Zhang et al., 2017], и известняках укской свиты (г) верхнего рифея Южного Урала.

ВЫВОДЫ

Приведенные в работе [Zhang et al., 2017] диаграммы, к сожалению, не обладают достаточной разрешающей способностью для детального разделения отложений мелководных окраинно-континентальных обстановок в зависимости от палеогеографической позиции области их седиментации. Тем не менее, фигуративные точки известняков укской свиты верхнего рифея Южного Урала характеризуются достаточно контрастным распределением на диаграммах с параметрами (La/Sm)_sh, (La/Yb)_sh и (Sm/Yb)_sh: точки известняков медвежьей толщи, формировавшейся в обстановках среднего рампа, тяготеют на них к полю известняков открытого океана, тогда как известняки манайсинской толщи (внутренний рамп) по своим геохимическим характеристикам более соответствуют известнякам прибрежных обстановок. Таким образом, геохимические данные в целом подтверждают выводы ранее проведенного фациального анализа, показавшего, что укская свита в наиболее полном разрезе объединяет преимущественно известняки внутреннего (прибрежно-морские отложения) и среднего (несколько более глубоководные и удаленные от берега образования) рампа. Если распределение редких и рассеянных элементов в первых в основном контролировалось, по-видимому, поступавшей с суши тонкой алюмосиликокластикой, то для вторых уже ощущается влияние геохимических особенностей воды открытого океана. Индикатором последнего служат более низкие значения параметра (La/Yb)_sh, и, в то же время, лучше выраженная положительная аномалия La в известняках медвежьей толщи.

БЛАГОДАРНОСТИ

Авторы искренне признательны О. Ю. Мельничуку за помощь в подборе литературы, а также анонимным рецензентам, взявшим на себя труд ознакомиться с рукописью и сделавшим ряд принципиальных замечаний. Иллюстрации к статье выполнены Н. С. Глушковой.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы данной работы заявляют, что у них нет конфликта интересов.

ФИНАНСИРОВАНИЕ РАБОТЫ

Исследования проведены в рамках государственного задания ГИН РАН и ИГГ УрО РАН (темы FMMG-2023-0004 и 123011800013-6).
