Depositional environments and petroleum generation potential of Lower Devonian deposits in the Chernyshev ridge, Timan-Pechora petroleum province

Cover Page

Cite item

Full Text

Abstract

The article presents the results of studying the Lower Devonian deposits of the Chernyshev Ridge to determine their petroleum generation potential. An assessment of organic matter (OM) contents in Lower Devonian succession showed that most of the studied section is characterised by low Corg concentrations <0.3%. Elevated OM contents were determined only in deposits of unit III of the Ovinparm Formation, which are considered as potential petroleum source rocks: Corg – 0.13–0.35% in carbonate and 0.54–1.44% in clay-carbonate rocks. According to Rock-Eval pyrolysis data S1 + S2 (0.04–6.20 mg HC/g rock) and HI (19–430 mg HC/g TOC), they are characterised as poor and moderate petroleum source rocks. These source rocks were deposited in the open-marine outer ramp conditions during the stage of marine transgression. The OM maturity of the petroleum source rocks was determined by RVeq (0.75–0.81%), Tmax (437–449°C) and CAI (1.5), which corresponds to the middle of the main oil generation zone (catagenesis gradation MC2). Thus, the presence of rocks capable of hydrocarbon generation and sufficient maturity of OM for oil generation processes allow us to consider source rocks of unit III of the Ovinparm Formation as an effective element of the Lower Devonian petroleum system.

Full Text

Нижнедевонские отложения являются основным объектом промышленного освоения залежей углеводородов (УВ) на северо-востоке Тимано-Печорской нефтегазоносной провинции. Промышленная нефтеносность нижнего девона установлена на более чем 20 месторождениях [Юрьева, 2020], а в 2022 г. в шельфовой части Баренцева моря в коллекторах овинпармского горизонта открыто крупное по запасам (более 80 млн т) Мадачагское месторождение нефти [Роснефть…, 2024].

При изучении нижнего девона основное внимание исследователей было уделено вопросам стратиграфии, реконструкции условий седиментации, строению природных резервуаров и характеристике пород-коллекторов [Майдль, 1989; Мартынов, Шамсутдинова, 1999; Жемчугова и др., 2001; Цыганко, 2011; Юрьева, 2020; Нечаев и др., 2022]. В меньшей степени уделялось внимание их оценке как нефтегенерационных пород, способных к формированию залежей УВ. Информация об оценке генерационного потенциала нижнедевонских отложений приводится по немногочисленным данным изучения кернового материала редких скважин [Песецкая, Павлова, 1997; Данилов, 2017], а также в виде общей оценки в монографических работах для всей Тимано-Печорской нефтегазоносной провинции [Данилевский и др., 2003; Баженова и др., 2008].

Ограниченность полученных ранее аналитических данных не позволяет установить распределение в нижнедевонском разрезе нефтематеринских пород, их мощность, а также изменения их геохимических характеристик в зависимости от литолого-фациальных особенностей. В связи с этим, для восполнения этой информации, нами был изучен наиболее представительный разрез нижнедевонских отложений в естественных выходах, расположенный в северной части гряды Чернышева (рис. 1). На основании проведенных литолого-петрографических, геохимических и углепетрографических исследований были получены новые аналитические данные, результаты которых обсуждаются в данной статье.

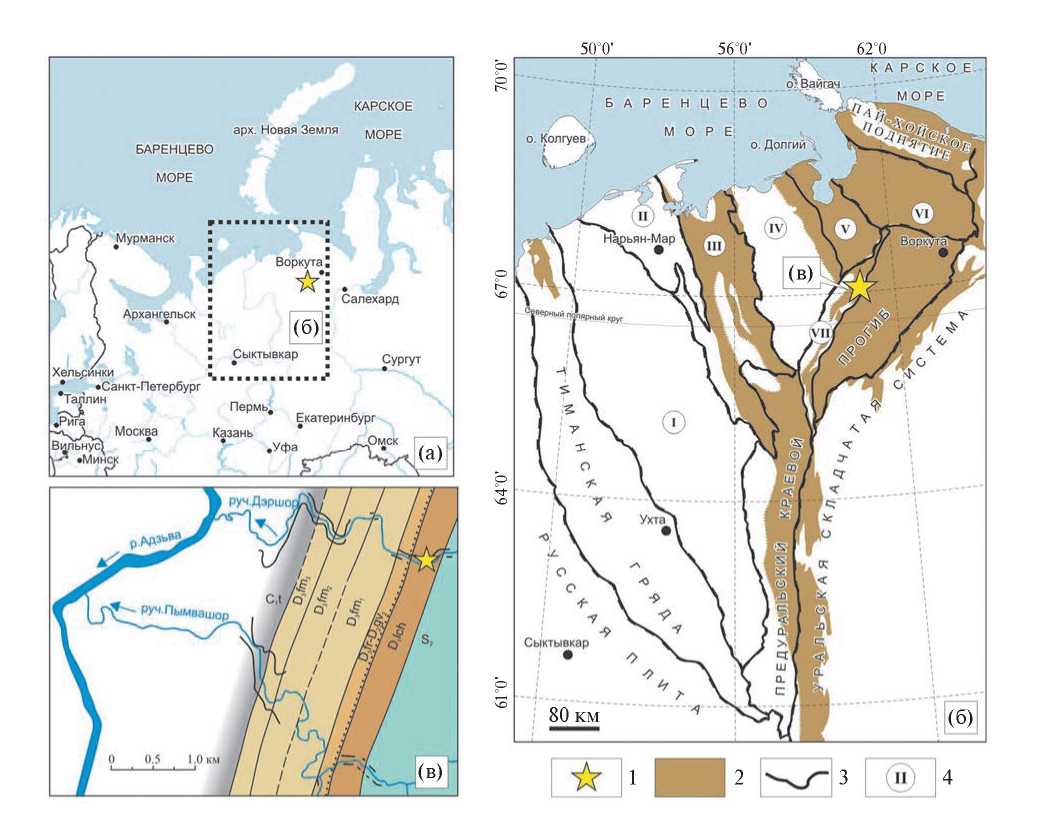

Рис. 1. Обзорная схема района исследований (а) и расположение изученного разреза на cхеме тектонического районирования Тимано-Печорской нефтегазоносной провинции (б) (по [Прищепа и др., 2011] с упрощениями) и схематической геологической карте (в) (по [Цыганко, 2011]). 1 – обозначение изученного разреза, 2 – распространение отложений нижнего девона на рис. 1б (по [Никонов и др., 2000]), 3 – выходы коренных пород, 4 – тектонические элементы: I – Ижма-Печорская синеклиза, II – Малоземельско-Колгуевская моноклиналь, III – Печоро-Колвинский авлакоген, IV – Хорейверская впадина, V – Варандей-Адзьвинская структурно-тектоническая зона, VI – Коротаихинская впадина, VII – гряда Чернышева.



Район и объект исследований

Исследуемая территория расположена в северо-восточной части Тимано-Печорской нефтегазоносной провинции, в пределах гряды Чернышева – линейной складчато-надвиговой структуры в составе Предуральского краевого прогиба (см. рис. 1а, 1б).

Нижнедевонские отложения имеют не повсеместное распространение на территории Тимано-Печорской провинции: они отсутствуют в Ижма-Печорской синеклизе, на большей части Тиманской гряды и древних палеоподнятиях Печоро-Колвинского авлакогена и Хорейверской впадины (см. рис. 1б). На гряде Чернышева отложения нижнего девона развиты преимущественно на севере и в ее восточной части.

Изученные отложения нижнего девона в объеме овинпармского и сотчемкыртинского горизонтов лохковского яруса вскрываются в естественных выходах по руч. Дэршор (левый приток р. Адзьва) в северной части гряды Чернышева (см. рис. 1в, рис. 2а). Возраст отложений обоснован по брахиоподам, остракодам и конодонтам [Цыганко, 2011; Соколова и др., 2023].



Рис. 2. Литолого-стратиграфическая колонка естественных выходов нижнего девона на руч. Дэршор (а) и обзорные полевые фотографии пачек (б–е). 1 – известняки, 2 – известняки глинистые, 3 – известняки доломитизированные, 4 – доломиты, 5 – доломиты глинистые, 6 – биотурбация, 7 – строматолиты, 8 – остракоды, 9 – брахиоподы, 10 – гастроподы, 11 – двустворчатые моллюски, 12 – строматопораты (амфипоры), 13 – криноидеи, 14 – неопределимый детрит, 15 – номера пачек.



Методика исследований

Комплекс проведенных исследований включал изучение литолого-петрографического состава и структурно-текстурных особенностей пород; определение содержания и микрокомпонентного состава ОВ; оценку его УВ потенциала и степени катагенетической преобразованности. Всего по разрезу на различные виды исследований было отобрано 162 образца (см. рис. 2а).

Литолого-петрографическое изучение пород проводилось на микроскопе Leica DM 2700P.

Изучение рассеянного ОВ пород методами органической петрологии включало мацеральный анализ и замеры показателя отражения органических микрокомпонентов, выполненные на микроскопе Leica DM-2500 с установкой QD1302 (Craic Technologies) (МГУ им. М.В. Ломоносова, г. Москва) и Nicon Eclipse E400Pol.

Содержание органического углерода (Сорг, %) в породе определялось на анализаторе METABAKCS-30 путем сжигания в токе кислорода образцов, предварительно обработанных 10%-ной соляной кислотой.

Пиролитические исследования с определением значений S1 (количество свободных УВ), S2 (максимальное количество УВ, выделившихся при пиролизе керогена), S3 (количество СО2, выделившегося при пиролизе керогена), Tmax (температура максимального выхода УВ) [Tissot, Welte, 1984] были проведены на приборе Rock-Eval 6 Standard (VINCI Technologies) (ФГБУ “ВНИГНИ”, г. Москва).

Определение индекса окраски конодонтовых элементов (ИОК) проводилось по методике, предложенной А. Эпштейн с соавторами [Epstein et al., 1977]. Оценка цвета конодонтовых элементов проводилась на стереоскопическом микроскопе МБС-10 в отраженном свете на подложке белого цвета. Предпочтение отдавалось экземплярам среднего размера. У крупных экземпляров цвет определялся по наиболее тонкой части элемента. Сравнение цвета изученных конодонтов проводилось с цветом экспериментально нагретой серии конодонтовых элементов из монографии А. Эпштейн и шкалой цвета почв по Манселлу (Munsell soil color chart) [Epstein et al., 1977]. Для образцов с единичными конодонтовыми элементами или заметной разницей в окраске элементов, согласно рекомендациям Дж. Репетски с соавторами [Repetski et al., 2014], фиксировались два значения ИОК – минимальное и максимальное.

Проведенные исследования (кроме замеров показателя отражения органических мацералов и пиролиза Rock-Eval) выполнялись на приборной базе ЦКП “Геонаука” в г. Сыктывкаре.

Литолого-петрографическая характеристика разреза

При изучении нижнедевонского разреза руч. Дэршор принималось расчленение на пачки, предложенное В.С. Цыганко [Цыганко, 2011]. Здесь выделяются шесть пачек: I – доломитово-глинистая, II – доломитовая, III – глинисто-доломитово-известковая, IV – доломитовая, слагающие овинпармский горизонт и V, VI – доломитовые в сотчемкыртинском горизонте.

В настоящее время нижняя часть разреза в объеме пачки I не обнажена. По данным В.С. Цыганко, пачка I (9.4 м) сложена преимущественно серо-зелеными, желтовато- и буровато-серыми известково-доломитовыми мергелями и глинистыми доломитами, желтовато- и зеленовато-серыми аргиллитами и алевролитами с прослоями темно-серых доломитов и остракодовых ракушняков [Цыганко, 2011].

Пачка II (39.5 м) сложена доломитами, от светло до темновато-серых, тонко- и среднеплитчатыми (см. рис 2а, 2б).

Среди доломитов основными типами пород, слагающих разрез пачки, являются: 1) доломиты вторичные, микро-тонкозернистые с массивной и нечетко линзовидно-слоистой текстурой (рис. 3а, 3б), содержащие реликтовые структуры органических остатков, среди которых отмечаются створки раковин остракод, гастропод и мелкий неопределимый детрит (см. рис. 3в, 3г) и 2) доломиты вторичные, мелко-среднезернистые, включающие реликты крупных раковин гастропод, остракод, брахиопод, двустворчатых моллюсков и мелкие биокласты (см. рис. 3д, 3е, 3ж), образующих иногда скопления ракуши в виде линз и прослоев (1–2 см) (см. рис. 3з).



Рис. 3. Литолого-петрографическая характеристика пород пачки II. а – доломит вторичный тонкозернистый, с детритом остракод (обр. 5А-3); б – доломит вторичный тонкозернистый, с неясной линзовидно-слоистой текстурой (обр. 7/1); в – доломит вторичный тонкозернистый, с обломками раковин остракод, двустворчатых моллюсков и неопределимым детритом (обр. 2/1); г – доломит вторичный мелкозернистый, с редким детритом остракод (обр. 14/1); д, е – доломит вторичный тонко-мелкозернистый, с обломками и целыми раковинами гастропод, остракод, двустворчатых моллюсков и брахиопод (обр. 8-1); ж, з – доломит вторичный мелко-среднезернистый, с прослоями ракуши (обозначено желтыми маркерами) брахиопод, двустворчатых моллюсков, остракод (обр. 10-2 и 12/2); к, л (обр. 15/1) – доломиты вторичные мелко-среднезернистые с колониями ветвистых строматопорат (обозначены желтыми маркерами) и обломками крупных раковин (обр. 12/1 и 15/1). а, б, д – сканированное изображение шлифа, в, г, е, ж, к, л – микрофотография шлифа, з, и – сканированное изображение среза породы. О – остракоды, Г – гастроподы, Д – двустворчатые моллюски, Б – брахиоподы.



Наряду с описанными выше породами, в верхней половине пачки присутствуют слои (0.3–2.8 м) доломитов вторичных, светло-серых, мелко-среднезернистых с реликтовыми структурами колоний ветвистых строматопоридей, раковин брахиопод, редких колоний табулят и неопределимым мелким детритом (см. рис. 3и, 3к, 3л).

Пачка III (24 м) отличается от выше- и нижележащих глинисто-доломитово-известковым составом и более богатым комплексом органических остатков.

Нижняя половина пачки сложена преимущественно темно-серыми известняками с прослоями (5–10 см) темно-коричневых глинистых известняков (см. рис. 2а, 2в, рис. 4а) и линзовидными прослоями (0.5–3 см) коричневато-серых известняков доломитизированных.



Рис. 4. Литолого-петрографическая характеристика пород пачек III и IV. а – характер переслаивания пород в нижней части пачки III (И – известняк, ИГ – известняк глинистый); б, в – известняк биокластово-микрозернистый, с неравномерно распределенным детритом остракод, гастропод и члеников криноидей (обр. 23/3); г (обр. 22/2), д (обр. 23/3) – характер распределения детрита в биокластово-микрозернистых известняках; е – известняк глинистый с мелкими остракодами и неопределимым раковинным ломом (обр. 22А/1); ж – известняк доломитизированный микро-тонкозернистый, с тонкой линзовидно-волнистой текстурой, с редкими обломками члеников криноидей и неопределимым детритом (обр. 23/2); з – пятнисто-полосчатая, узорчатая текстура в доломитизированных известняках верхней части пачки III; и – известняк доломитизированный, биокластовый с микрозернистым матриксом, органические остатки представлены раковинами и обломками раковин остракод, гастропод, двустворок и члеников криноидей (обр. 26/4); к – известняк доломитизированный, микро-тонкозернистый, биокластовый с пелоидами (обр. 28/1); л, м – доломит вторичный, микро-тонкозернистый, линзовидно-пятнистой текстуры, с редким мелким детритом (обр. 27/1); н – слой со строматолитами в верхней части пачки IV, образующими волнисто-слоистую текстуру отдельности; о – т – доломиты вторичные, микро-тонкозернистые, массивной (о), неотчетливо-пятнистой (п) и волнисто-слоистой (р) текстуры с редкими обломками раковин остракод, гастропод, двустворок и неопределимым детритом, рассеянных по породе (р, т) и образующих послойные скопления (о, с) (обр. 35/1 – о, с, обр. 32/2 – п, обр. 34/1 – р, т); у – строматолиты, волнисто-слоистой текстуры, с мелкими раковинками остракод, линзами и прослойками пелоидов (обозначены желтыми маркерами). г, д, ж, л, о, п, р, у – сканированное изображение шлифа, б, в, е, и, к, м, с, т – микрофотография шлифа. Условные обозначения см. рис. 3.



Известняки биокластово-микрозернистые, содержат раковины и обломки раковин остракод, гастропод, брахиопод, двустворчатых моллюсков и члеников криноидей (см. рис. 4б–4д). Органогенный материал равномерно рассеян в породе или образует скопления (см. рис. 4г, 4д). В последнем случае это обусловлено биотурбацией иловых и биокластовых слоев осадка, придающей породе пятнистый и пятнисто-полосчатый вид.

Глинистые известняки имеют тонкогоризонтальнослоистую или волнисто-линзовидную текстуру, содержат фаунистические остатки, представленные преимущественно мелкими раковинами остракод (см. рис. 4е).

Известняки доломитизированные, микро-тонкозернистые с нечеткой тонко-линзовидно-волнистой текстурой (см. рис. 4ж); биотурбированные и практически не содержат органических остатков.

Верхняя половина пачки характеризуется повышенным содержанием доломита; она сложена серыми и коричневато-серыми доломитизированными известняками с прослоями серых доломитов (см. рис. 2а). В обнажении породы имеют линзовидно-волнистую и узорчатую текстуру (см. рис. 4з) за счет неравномерного распределения известкового и доломитового материала.

Известняки доломитизированные, микро-тонкозернистые, содержат органические остатки остракод, гастропод, двустворчатых моллюсков, мелкий неопределимый детрит и членики криноидей (см. рис. 4и). Наряду с этим в породах появляются пелоидные компоненты, образующие микросгустковую структуру (см. рис. 4к).

Доломиты вторичные, микро-тонкозернистые, с линзовидно-пятнистой текстурой, с редким мелким органогенным детритом и следами биотурбации осадка (см. рис. 4л, 4м).

Завершает разрез овинпармского горизонта пачка IV (24 м). Она сложена тонкоплитчатыми серыми и темновато-серыми доломитами, включающими в кровельной части пачки прослои строматолитов (см. рис. 2а, 2в, 2г, 4н).

Доломиты вторичные, микро-тонкозернистые, массивной, неотчетливо-пятнистой и реже волнисто-слоистой текстуры (см. рис. 4о, 4п, 4р). Породы обеднены органогенным материалом, который представлен тонкой крошкой и более крупными перекристаллизованными обломками раковин остракод, гастропод, двустворчатых, члеников криноидей, рассеянных по породе и образующих послойные и линзовидные скопления (см. рис. 4о, 4с, 4т).

Строматолитовые доломиты образуют прослои мощностью около 0.3 м, имеют тонкую волнисто-слоистую текстуру, содержат мелкие раковинки остракод, линзы и прослойки пелоидов (см. рис. 4н, 4у).

Отложения пачки V (34 м) сотчемкыртинского горизонта согласно залегают на отложениях овинпармского горизонта. Пачка сложена доломитами от светло до темновато-серых, микрозернистыми; в верхней части разреза с прослоями глинистых доломитов (см. рис. 2а, 2г).

Разрез представлен доломитами, имеющими отчетливо выраженную слоистую и неясную линзовидно-волнисто-слоистую текстуру (рис. 5а), и доломитами пятнисто-узорчатыми (см. рис. 5б), в различной степени биотурбированными. В отличие от нижележащих отложений в породах пачки появляются пелоидные комочки, образующие в слоистых разностях отчетливо выраженную сгустковую структуру (см. рис. 5в, 5г). Органические остатки представлены редким детритом раковин остракод и двустворчатых моллюсков.



Рис. 5. Литолого-петрографическая характеристика пород пачек V и VI. а, г – доломит, микрозернистый, слоистой (низ) и линзовидно-слоистой (верх) текстуры, обусловленной чередованием микрозернистой и пелоидной (обозначены желтыми маркерами) составляющей (обр. 43/7); б – доломит, микрозернистый, узорчатой текстуры, биотурбированный (обр. 41/1); в – доломит, микрозернистый, пятнистой текстуры, с редкими пелоидами (обр. 43/2); д – глинистый доломит, микрозернистый, узорчатой текстуры, биотурбированный (обр. 45/2); е – прослои строматолитов в верхней части пачки VI; ж – доломит, микро-тонкозернистый, пологоволнистой текстуры, с мелкими фенестрами и редкими раковинами остракод (обр. 52/2); з – доломит, микро-тонкозернистый, пятнисто-узорчатой текстуры, с многочисленными фенестрами (светлые участки) (обр. 53/3); и – доломит, микро-тонкозернистый, с редкими пелоидами (обозначены желтыми маркерами) и литокластами (обр. 49/1); к, н – доломит, тонкозернистый, с многочисленными пелоидами, редким детритом остракод и небольшими фенестровыми полостями (обр. 53/8); л – доломит, микро-тонкозернистый, с литокластами (обозначены желтыми маркерами), пелоидами и фенестрами (обр. 53/11); м – доломит, тонкозернистый, с пелоидами и многочисленными фенестрами (светлые участки) (обр. 49/5); о – глинистый доломит, микро-тонкозернистый, с обломками кварца (обозначены желтыми маркерами) алевритовой размерности. а, б, д, ж, з – сканированное изображение шлифа, в, г, и – о – микрофотография шлифа. Условные обозначения см. рис. 3.



Доломиты глинистые, пелитоморфные с узорчатой текстурой, обусловленной биотурбацией осадка и подчеркнутой гидроксидами железа; содержат примесь зерен кварца алевритовой размерности до 10% (см. рис. 5д).

Завершает разрез пачка VI (45.5 м). Она сложена тонко- и среднеплитчатыми серыми и темновато-серыми доломитами с прослоями рассланцованных серых глинистых доломитов. В верхней половине пачки в строении разреза также участвуют строматолиты, образующие небольшие “раздувы” в слоях и реже биогермы высотой 10–25 см (см. рис. 2а, 2д, 5е).

Породы имеют пологоволнистую, линзовидно-волнисто-слоистую и пятнисто-узорчатую текстуру (см. рис. 5ж, 5з).

Микроскопически доломиты микро-тонкозернистые; среди форменных элементов почти во всех образцах присутствуют пелоиды, от отдельных включений в микритовой массе до образующих сгустковую структуру (см. рис. 5и, 5к), а также литокласты подстилающих и вмещающих пород (см. рис. 5л). Органогенный материал представлен створками и целыми раковинами мелких остракод, редко детритом гастропод и двустворчатых моллюсков (см. рис. 5н). Распространенным элементом пород пачки являются фенестры: от редких до многочисленных, формирующих узорчатую текстуру (см. рис. 5м).

Глинистые доломиты в прослоях от 5 до 20 см имеют микро-тонкозернистую структуру, массивную текстуру и включают (около 5–10%) обломки кварца алевритовой размерности (см. рис. 5о).

В кровле разреза сотчемкыртинского горизонта на доломитах VI пачки со стратиграфическим несогласием залегают карбонатно-глинистые отложения живетского яруса среднего девона [Цыганко, 2011] (см. рис. 2а, 2е).

Микрокомпонентный состав, нефтегенерационный потенциал и катагенетическая преобразованность ОВ

Микрокомпонентный состав ОВ

Петрологическое изучение состава ОВ нижнедевонских отложений было проведено для глинисто-карбонатных пород III пачки овинпармского горизонта.

В основном ОВ представлено битуминитом (Ltbit) – мацералом группы липтинита, образовавшемся из водорослей, потерявших структурные особенности [Pickel et al., 2017; Hackley et al., 2018]. В образцах он встречается в виде отдельных включений (рис. 6а), слойков, удлиненных прожилков и линз (см. рис. 6б, 6в), вытянутых согласно слоистости.



Рис. 6. Микрофотографии компонентов ОВ. а–в – битуминит в виде отдельных включений (а), слойков (б), прожилок и линз (в); г – включения твердых битумов между минеральными зернами. а, в – обр. 24/3, б – обр. 22/1, г – обр. 26/1. Bit – битуминит, SB – твердые битумы.



В процессе преобразования битуминита, после генерации им жидких и газообразных продуктов, остаются твердые включения, называемые твердыми битумами или постгенерационным битуминитом [Hackley et al., 2018; Пронина и др., 2022]. Это бесструктурное остаточное вещество, встречающееся в виде включений в основной массе и пустотах между карбонатными зернами (см. рис. 6г).

В породах встречаются также битумные пленки между минеральными зернами, являющиеся новообразованными жидкими продуктами, оставшимися после преобразования ОВ.

Таким образом, петрологическое изучение состава ОВ пород показало, что оно представлено только включениями битуминита и его производных, исходной составляющей которых является морское альгогенное ОВ.

Содержание Сорг

Определение содержания Сорг в отложениях нижнего девона было выполнено для всего разреза и для всех основных литологических разностей пород (рис. 7а).

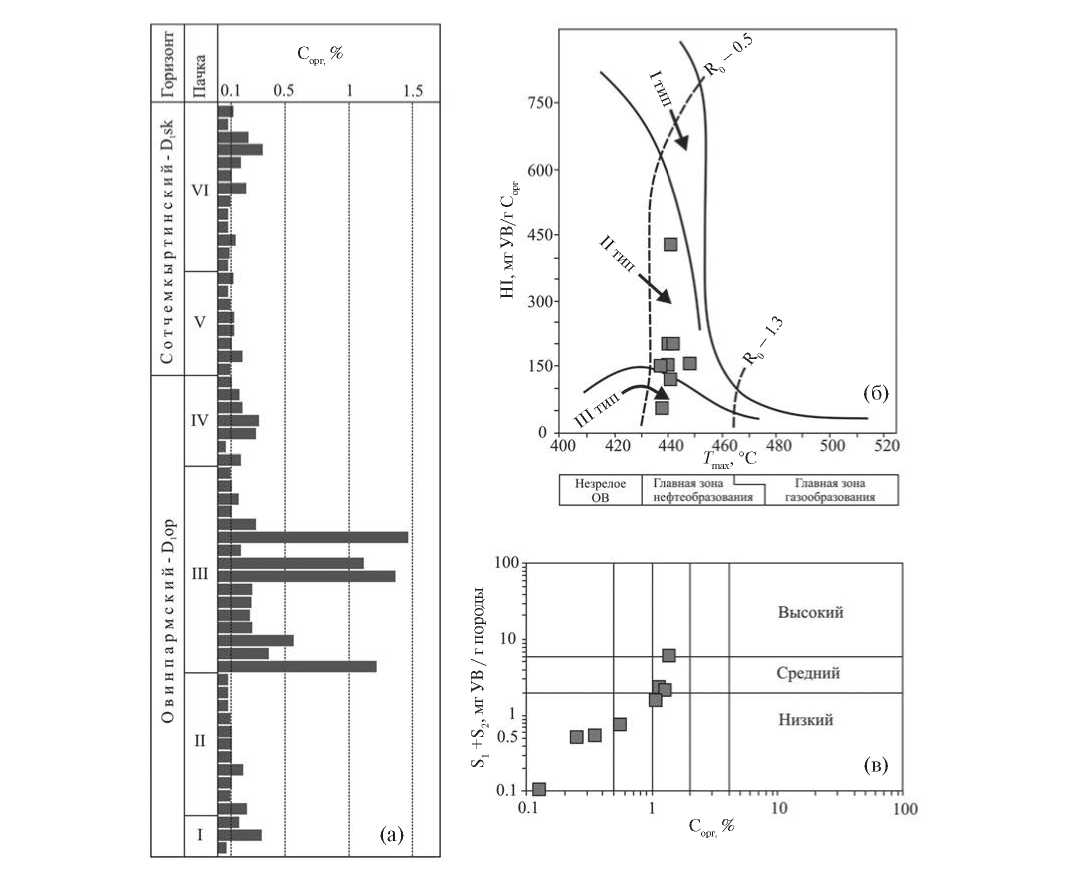

Рис. 7. Содержание в породах ОВ и его генерационный потенциал.

а – распределение концентраций Сорг по разрезу, б – график зависимости HI–Tmax, показывающий УВ потенциал и зрелость ОВ, в – характеристика нефтематеринских пород по величине генетического потенциала и содержанию Сорг.



В породах пачки I овинпармского горизонта, изученных из коллекции В.С. Цыганко, содержание Сорг составляет 0.01–0.3% в доломитистых алевролитах и мергелях, и 0.11% в доломитах. Отложения пачек II и IV, представленных преимущественно серыми микро-тонкозернистыми доломитами, также характеризуются низкими концентрациями Сорг – 0.03–0.27%. В глинисто-доломитово-известковой III пачке установлены повышенные содержания Сорг: 0.13–0.35% в известняках и доломитизированных известняках и 0.54–1.44% в глинистых известняках (см. рис. 7а). В сотчемкыртинском горизонте (пачки V и VI) для всех литологических разностей пород характерно низкое содержание Сорг: 0.03–0.17% в доломитах и 0.03–0.30% в глинисто-доломитовых разностях пород.

Среди исследователей нет единого мнения о том, какую минимальную величину содержания Сорг следует рассматривать в качестве нижнего предела для определения карбонатной породы как нефтематеринской. По данным разных авторов минимальное значение Сорг изменяется от 0.1% [Баженова и др., 2008] до 0.3% [Хант, 1982; Ларская, 1983; Tissot, Welte, 1984]. Недавние исследования Чжипен Хуао с соавторами для карбонатных отложений нефтегазоносных бассейнов Китая показали, что нижний предел содержания Сорг варьирует в зависимости от степени зрелости ОВ: от 0.5% для незрелого ОВ до 0.1–0.2% для высоких градаций катагенеза [Zhipeng et al., 2019]. В любом случае, принимая для Сорг, значение 0.1% как самый нижний порог, породы с содержанием Сорг < 0.1% не следует рассматривать в качестве нефтематеринских.

Результаты определения содержания Сорг показали, что для пород большей части разреза характерны значения <0.3% (см. рис. 7а). Из них около 70% образцов с содержанием Сорг < 0.1%, то есть не являющихся нефтематеринскими породами, способными к генерации УВ. Породы с повышенным содержанием ОВ, выступающие в качестве потенциальных нефтематеринских, установлены только в III пачке овинпармского горизонта (см. рис. 7а). Этот обогащенный ОВ интервал разреза имеет мощность около 19 м.

Нефтегенерационный потенциал

Для глинисто-доломитово-известковых отложений III пачки, наиболее обогащенных ОВ, были проведены пиролитические исследования методом Rock-Eval. Среди основных пиролитических параметров, по которым оценивается генерационный потенциал ОВ пород, значения S2 (мг УВ/г породы) и водородного индекса (HI, мг УВ/г Сорг) [Tissot, Welte, 1984; Peters, Cassa, 1994]. Для карбонатных разностей величины S2 и HI составляют 0.07–0.54 мг УВ/г породы и 54–200 мг УВ/г Сорг соответственно (см. рис. 7б, табл. 1). В глинистых известняках значения данных параметров повышены и составляют: S2 – 0.65–6.19 мг УВ/г породы, HI – 120–430 мг УВ/г Сорг.



Таблица 1. Результаты пиролитических исследований методом Rock-Eval

№ обр.

Литология

Сорг

S1

S2

S3

Tmax

HI

Ol

PI

S1 + S2

22А-1

известняк глинистый

1.19

0.09

2.34

0.17

442

197

16

0.04

2.43

22А-2

известняк

0.35

0.01

0.54

0

448

154

0

0.01

0.55

22-1

известняк глинистый

0.54

0.02

0.65

0.21

441

120

81

0.03

0.67

23-3

известняк

0.21

0

0.04

0

430

19

0

0

0.04

24-2

известняк глинистый

1.34

0.15

2.02

0.16

440

151

11

0.07

2.17

24-3

известняк глинистый

1.09

0.09

1.64

0.28

437

150

25

0.05

1.73

25-1

известняк

0.13

0

0.07

0

438

54

0

0

0.07

26-1

известняк глинистый

1.44

0.01

6.19

0.20

441

430

11

0.002

6.20

26/3

известняк

0.25

0.02

0.50

0.07

440

200

28

0.04

0.52

Примечание: Сорг – %; S1 – мг УВ/г породы; S2 – мг УВ/г породы; S3 – мг CO2/г породы; Tmax – °C; HI = 100×S2/Сорг, мг УВ/г Сорг; OI = 100×S3/Сорг, мг CO2/г Сорг; S1 + S2 – мг УВ/г породы; PI = S1/S1 + S2.



Следует отметить, что сопоставимые результаты пиролиза Rock-Eval были получены для нефтематеринских пород нижнего девона на прилегающих территориях гряды Чернышева (скважины 2-Адакская, 1-Харутамылькская): S2 – 2.06–7.14 мг УВ/г породы, HI – 153–432 мг УВ/г Сорг [Данилов, 2017].

Совокупность пиролитических параметров S1 + S2 представляет генетический потенциал ОВ, величина которого используется для оценки нефтематеринских пород [Tissot, Welte, 1984]. Полученные значения S1 + S2 позволяют классифицировать изученные отложения как нефтематеринские породы, обладающие низким и средним генетическим потенциалом (см. рис. 7в, табл. 1). Однако, следует учитывать, что полученные значения S1 + S2 отражают остаточный генетический потенциал, частично реализованный при катагенезе ОВ, степень преобразованности которого рассматривается в следующем разделе.

Катагенетическая преобразованность ОВ

Уровень катагенетической преобразованности ОВ оценивался по данным измерений показателя отражения органических мацералов, пиролиза Rock-Eval и ИОК.

Проведение оценки зрелости ОВ методами органической петрологии рекомендуется проводить по витриниту (RV). Однако в древних нижнепалеозойских толщах, когда еще отсутствовала высшая растительность, в качестве объектов для замеров используются другие органические мацералы: альгинит, битуминит или граптолиты, значения которых затем пересчитываются в “эквивалент витринита” (RVeq, %) [Petersen et al., 2013; Hartkopf-Fröder et al., 2015]. Измерения отражательной способности были выполнены для битуминита (RB, %) – наиболее распространенного во всех образцах мацерала, с последующим пересчетом полученных значений в RVeq. При пересчете данных измерений RB использовалась формула: RVeq = 0.668·RB + 0.40 [Jacob, 1989]. Полученные результаты измерений RB для двух образцов составили 0.52 и 0.62% (рис. 8а). В пересчете на RVeq они составляют соответственно 0.75 и 0.81%. В соответствии со шкалой катагенеза [Вассоевич, 1975], полученные значения RVeq отвечают градации катагенеза МК2, или середине главной зоны нефтеобразования.

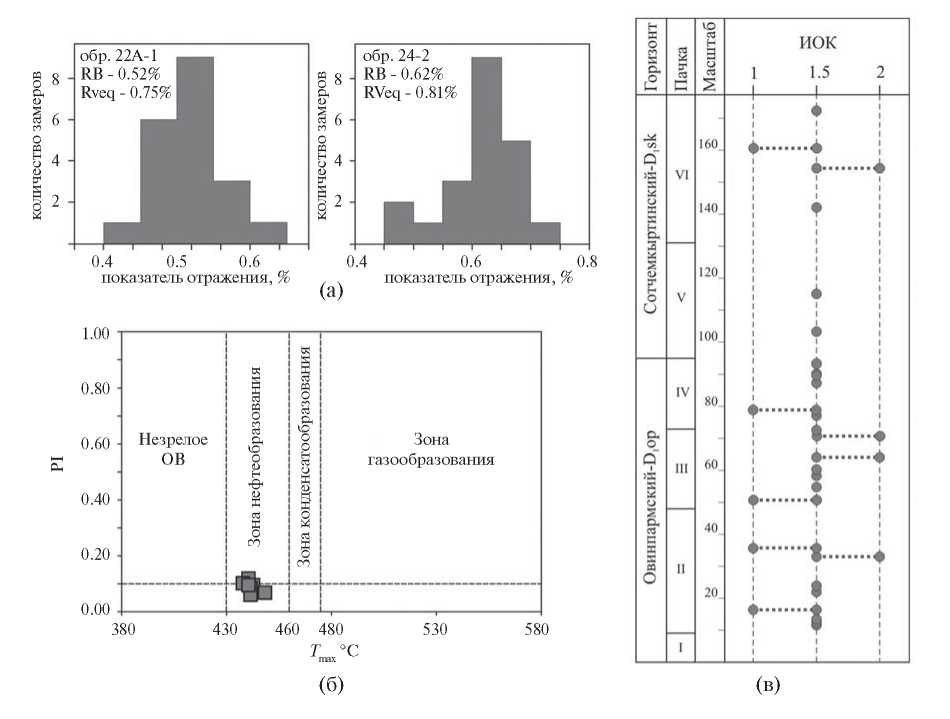

Рис. 8. Катагенетическая преобразованность ОВ по данным органической петрографии (а), пиролиза Rock-Eval (б) и ИОК (в).



Данные Rock-Eval пиролиза, такие как температура максимального выхода УВ (Tmax) и индекс продуктивности (PI = S1/S1 + S2), используются для оценки степени зрелости ОВ [Peters, Cassa, 1994]. Значения данных параметров составляют Tmax – 437–449°С и PI – 0.01–0.07, что отражает зрелость ОВ на уровне начала–середины главной зоны нефтеобразования (см. рис. 8б).

Изменение окраски конодонтовых элементов в результате термального воздействия используется в качестве приблизительной оценки степени катагенетической преобразованности вмещающих отложений [Epstein et al., 1977]. ИОК в изученном разрезе в основном соответствует значению 1.5 и не показывает резких скачков или постепенного увеличения или уменьшения значений (см. рис. 8в). Колебания индекса в пределах 1.0–1.5 или 1.5–2.0 (см. рис. 8в, соединены пунктиром), как правило, наблюдаются в образцах с единичными конодонтовыми элементами или с одновременным присутствием мелких тонкостенных и крупных массивных элементов. На рис. 8в можно видеть, что в овинпармском интервале разреза значительно больше определений ИОК. Это связано с обедненностью отложений сотчемкыртинского горизонта конодонтами, так как в обоих стратиграфических уровнях анализировалось примерно одинаковое количество образцов: D1op – 19 обр., D1sk – 21 обр.

Для интерпретации полученных значений ИОК в эквивалент показателя RV предложены корреляционные графики, которые у разных авторов имеют свои отличия [Repetski et al., 2014]. На примере Аппалачского бассейна, на основании анализа большого количества данных ИОК (около 425 образцов) и сопоставления их интерпретации с результатами RV и пиролиза Rock-Eval, Дж. Репетски с соавторами [Repetski et al., 2014] рекомендовали использовать график корреляционной зависимости ИОК – RV из работы [Bustin et al., 1992]. Согласно этому графику, полученные нами значения ИОК (1.5) примерно соответствуют величине RV – 0.7%, что согласуется с нашими фактическими данными RVeq (см. рис. 8а).

Таким образом, совокупность полученных данных RVeq, Rock-Eval и ИОК указывает на катагенетическую преобразованность ОВ нижнедевонских нефтематеринских отложений, соответствующую середине главной зоны нефтеобразования (МК2).

Полученные нами фактические данные позволили также уточнить оценку катагенеза ОВ для нижнего девона исследуемой территории гряды Чернышева. По выполненным ранее региональным оценкам катагенеза ОВ, степень его зрелости в районе изученного разреза оценивается на уровне градации МК3–МК4 [Данилевский и др., 2003; Баженова и др., 2008]. Наши данные свидетельствуют о значительно меньшей (до МК2) катагенетической преобразованности ОВ. Схожие с нашими результаты приводятся в работе [Данилов, 2017], где в ряде скважин Тальбейского блока катагенез ОВ в нижнедевонских отложениях оценивается в пределах МК2–МК3.

Модель осадочного бассейна, условия седиментации и формирования нефтематеринских пород

Модель осадочного бассейна и фациальные условия седиментации

В Тимано-Печорском бассейне отложения нижнего девона составляют верхнюю часть среднеордовикско-нижнедевонского нефтегазоносного комплекса, образованного в эпиконтинентальных шельфовых условиях [Жемчугова и др., 2001]. Одним из первых, модель мелководно-шельфового бассейна была предложена Д.К. Патруновым [1980] при реконструкции раннедевонского бассейна, на примере изучения одновозрастных отложений (северсальские слои) Талотинского вала (Печорское море, о. Долгий). Обстановки осадконакопления интерпретированы в его работе как прибрежное мелководье у низкой суши с формированием осадков как в лагунных, так и открыто-морских условиях [Патрунов, 1980].

В целом схожая седиментационная модель предлагается большинством исследователей нижнего палеозоя Тимано-Печорского бассейна [Майдль, 1987; Мартынов, 1999; Жемчугова и др., 2001; Танинская, 2010; Антошкина и др., 2011]. В раннедевонский период в овинпармское время (ранний лохков) морской бассейн развивался как платформа рампового типа с формированием глинисто-карбонатных отложений, содержащих разнообразные комплексы бентосной фауны. В сотчемкыртинское время (поздний лохков) происходила смена седиментационных условий с преобразованием в окаймленную платформу и преобладанием обстановок лагун с нарушенным водообменом во внутренней ее части, что могло быть связано с началом формирования рифогенных образований на окраине шельфа [Антошкина и др., 2011].

Для фациальной интерпретации изученного разреза была использована рамповая модель с выделенными фациальными областями, представленная в работе [Brady, Bowie, 2017]. Авторами модели выделяется шесть фациальных зон, различающихся спецификой образования карбонатных осадков: супралитораль, литораль и ограниченная мелководная сублитораль, составляющие внутренний рамп, открыто-морские отмельные области среднего рампа, среднюю и глубокую сублитораль внешнего рампа (рис. 9а).

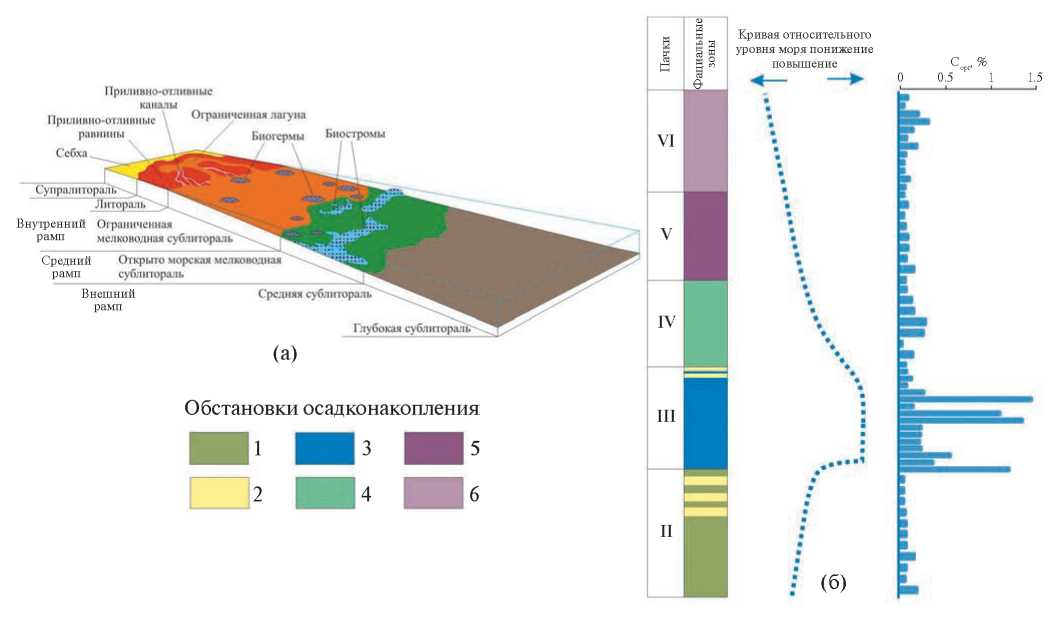

Рис. 9. Модель седиментации нижнедевонских отложений в районе исследований.

а – схематичная седиментационная модель, б – фациальная изменчивость по разрезу и распределение содержаний Сорг в породах различных фациальных зон.

1 – сублиторальные обстановки внутреннего рампа, 2 – отмельная зона среднего рампа, 3 – открыто морские обстановки внешнего рампа, 4 – мелководная ограниченная сублитораль внешнего рампа, 5 – обстановки, переходные от мелководных сублиторальных до литоральных, 6 – прибрежные литоральные обстановки.



На основе анализа вещественного состава, структурных и текстурных характеристик, видового состава органических остатков в изученном разрезе нижнедевонских отложений, выделены фациальные обстановки внутреннего, среднего и внешнего рампа и прослежены их изменения (см. рис. 9б).

Отложения нижней части пачки II, сложенные преимущественно вторичными доломитами, микро-тонкозернистыми с редким детритом остракод, гастропод и двустворчатых моллюсков, формировались в обстановках мелководной ограниченной сублиторали внутренней зоны рампа. В верхней части пачки пласты светло-серых доломитов с ветвистыми колониями строматопорат, скрепленных водорослево-микробиальной массой с биокластами различной степени сохранности (см. рис. 3и, 3к), можно отнести к баундстоунам, формирующим органогенные тела типа биостромов [Уилсон, 1980]. Формирование такого рода отложений, вероятно, связано с отмельными областями среднего рампа. Схожие карбонатные образования встречаются также в нижнедевонских отложениях на прилегающих территориях. В Хорейверской впадине в разрезе овинпармского горизонта выделяются светло-серые, бежевые доломиты со строматопороидеями и скоплениями биокластового материала [Жемчугова, Маслова, 2022]. Их формирование авторами связывается с динамически активными условиями водной среды в пределах карбонатных отмелей с преобладающей биокластовой и каркасной седиментацией. Прослои вторичных доломитов, развитых по известняковому остракодово-брахиоподовому ракушечнику (см. рис. 3з) в верхах пачки, вероятно, также характеризуют отмельную зону среднего рампа. Такие осадки образуются в динамичной водной среде в обстановке действия волн или течений с постоянным вымыванием илового компонента [Уилсон, 1980].

Глинисто-карбонатные отложения пачки III отражают максимум трансгрессии морского бассейна. Слагающие ее пятнисто-полосчатые, богатые фаунистическими остатками карбонатные и глинисто-карбонатные отложения с преобладающей структурой вакстоунов-пакстоунов, в различной степени биотурбированные (см. рис. 4а–4з), характеризуют открыто-морские обстановки внешнего рампа (ниже базиса действия нормальных волн). Появление в верхней половине пачки в составе осадка пелоидной компоненты (см. рис. 4к) может указывать на некоторое обмеление бассейна и возможное появление обстановок отмелей среднего рампа.

В строении пачки IV участвуют преимущественно вторичные доломиты, развитые по известковистым мадстоунам и вакстоунам. Накопление данных отложений могло проходить в обстановках ниже базиса действия штормовых волн с незначительным привносом раковинного детрита (преимущественно остракод) мелкопесчаной и алевритовой размерности, что свидетельствует о бассейне, более замкнутом, чем ранее. Данные особенности позволяют отнести их к отложениям зоны мелкой сублиторали с ограниченной циркуляцией.

Отложения пачек V и VI отражают продолжающуюся тенденцию к обмелению седиментационного бассейна (см. рис. 9). Для пород этих пачек характерны: микрозернистая структура, слоистая, связанная с микробиально-водорослевыми образованиями, текстура, фенестровое строение и пелоидные компоненты, иногда в ассоциации с мелкими остракодами (см. рис. 5). Совокупность этих признаков свидетельствует об образовании осадков в пределах мелководных изолированных водоемов и лагун в обстановках ограниченной сублиторали (или сублиторальной “лагуны”) переходной к прибрежным литоральным фациям [Уилсон, 1980; Flügel, 2010]. Похожие седиментационные обстановки описаны для аккумулятивной сублиторали залива Шарк на западном побережье Австралии. В этом бассейне, как и в отложениях пачек V, VI, широким развитием пользуются микробиальные образования, вместе с пелоидными и биокластовыми компонентами накапливающиеся в условиях приливных равнин и мелкой (<10 м) сублиторали [Jahnert, Collins, 2012; Collins, Jahnert, 2014].

Условия формирования нефтематеринских пород

Определение содержания ОВ в породах, сформировавшихся из осадков различных фациальных обстановок, показало в основном одинаково низкие концентрации Сорг (преимущественно 0.03–0.2%). Максимальное содержание органического углерода установлено в отложениях III пачки, выступающих в качестве потенциальных нефтематеринских пород: повышенные значения Сорг характерны как для глинисто-карбонатных (Сорг – 0.54–1.44%), так и карбонатных (Сорг – 0.13–0.35%) разностей. Рассмотрим возможные факторы, связанные с особенностями формирования этих отложений и накопления в них ОВ.

В морских обстановках основным продуцентом ОВ являются различные группы фитопланктона. Изменение в уровне продуктивности фитопланктона зависит от многих факторов, основными среди них являются поступление световой энергии для фотосинтеза и наличие питательных веществ [Demaison, Moore, 1980; Tissot, Welte, 1984; Ghassal, Atfy, 2023]. Формирование отложений III пачки в обстановках внешней зоны рампа и открытой связи с океаном, вероятно, способствовало поступлению питательных веществ с океаническими течениями, что приводило к увеличению биопродуктивности морского бассейна и большему накоплению органического материала.

При накоплении ОВ, помимо биопродуктивности, важным фактором также является условие фоссилизации органического материала. Как было показано выше, в породах проявлена биотурбация, которая, как известно, неблагоприятно влияет на сохранность органического материала: перемешивание осадка роющими организмами обеспечивает дополнительную аэрацию отложений и деградацию ОВ [Kristensen, 2000]. Несмотря на это, на сохранность ОВ в отложениях III пачки, вероятно, повлияли такие факторы, как тонкозернистый гранулометрический состав осадка, относительная глубоководность морского бассейна и низкая динамика водной среды, которые в целом снижают диффузию кислорода в осадок и, следовательно, его концентрацию в поверхностном слое, что тормозит процесс разрушения поступающего в осадок органического материала аэробными организмами [Demaison, Moore, 1980; Tissot, Welte, 1984; Kristensen, 2000].

Кроме того, глинисто-карбонатный состав отложений также являлся благоприятным фактором для сохранности ОВ. Наличие терригенной взвеси в осадочном бассейне приводит к адсорбции ОВ на поверхности минеральных частиц, что способствует более быстрому его осаждению через толщу воды и увеличивает таким образом защищенность от разрушения бактериями [Tissot, Welte, 1984].

Заключение

В результате проведенных исследований получены новые данные о распределении в нижнедевонских отложениях нефтематеринских пород и их генерационном потенциале, мацеральном составе и степени катагенетической преобразованности присутствующего в них ОВ.

В большей части изученного разреза нижнего девона, в отложениях различного фациального генезиса содержатся низкие концентрации ОВ (Сорг < 0.3%). В качестве нефтематеринских выделяются только породы глинисто-доломитово-карбонатной пачки III овинпармского горизонта. Их формирование связано с открыто-морскими условиями внешнего рампа при максимуме трансгрессии морского бассейна. По геохимическим параметрам Сорг, S1 + S2, HI они характеризуются как низко- и среднепродуктивные нефтематеринские породы.

Степень катагенетической преобразованности ОВ нефтематеринских пород, определенная по данным RVeq, Tmax, ИОК соответствует градации МК2, что свидетельствует о достижении условий середины главной зоны нефтеобразования.

Таким образом, наличие пород, способных к генерации УВ, и достаточная зрелость ОВ для протекания процессов нефтеобразования позволяют рассматривать нефтематеринские породы пачки III как возможный эффективный элемент УВ системы нижнего девона.

Благодарности

Авторы выражают благодарность М.В. Дахновой и С.В. Можеговой (ФГБУ “ВНИГНИ”) за возможность проведения пиролиза Rock-Eval. Авторы благодарят рецензентов и редакторов за сделанные замечания и исправления, которые способствовали улучшению статьи.

Финансирование работы

Исследования выполнены в рамках государственного задания ИГ ФИЦ Коми НЦ УрО РАН по темам НИР № 122040600010-8 и 122040600008-5.

Конфликт интересов

Авторы данной работы заявляют, что у них нет конфликта интересов.

×
