ВВЕДЕНИЕ

Задачам исследования гидрологических процессов в устьях рек посвящено достаточно много работ как зарубежных, так и отечественных авторов. В настоящее время исследования устьев рек включают в себя постоянный экологический мониторинг с использованием стационарных постов (устьевых станций) [12, 11, 8], а также математическое моделирование [1, 5]. При этом использование моделей позволяет получить достаточно широкий набор характеристик водного объекта в различных пространственно-временных масштабах. В то же время основной проблемой в данной области является верификация модельных расчетов, а именно сопоставление полученных результатов с натурными данными, что выполняется редко. В соответствии с этим наиболее эффективным методом изучения устьевых процессов является сочетание моделирования, методов дистанционного зондирования и верификации результатов путем сопоставления с натурными данными, полученными на стационарных постах и в экспедиционных исследованиях.

В настоящее время сеть устьевых станций ограничена, а на малых реках они в основном отсутствуют. При этом малые реки, в частности в Крыму, имеют важное значение как в экологическом, так и в инфраструктурном плане, и их изучение является актуальной и востребованной задачей. Наиболее эффективным способом экологического мониторинга данных географических объектов является организация комплексных экспедиционных исследований, цель которых заключается в получении натурных данных для оценки современного экологического состояния водного объекта, баланса вещества и энергии, процессов смешения речной и морской воды, транспорта наносов и дальности проникновения соленой воды на устьевой участок реки. В свою очередь эта информация позволит дать физико-географическую характеристику, выполнить анализ изменчивости гидрологических параметров под влиянием природных и антропогенных факторов, спрогнозировать возможные изменения в процессах распределения соленой и пресной воды, осадконакопления в устьевой области, а также сформулировать рекомендации по предотвращению возможных негативных последствий хозяйственной деятельности в прилегающих к устью реки районах.

Основная цель работы состоит в том, чтобы разработать методику комплексных экспедиционных исследований процессов и явлений в устьях малых рек и продемонстрировать результаты, полученные с использованием современных приборов отечественной разработки для решения практических задач экологического мониторинга в устье р. Черной (г. Севастополь).

ОСНОВНАЯ ЧАСТЬ

В 2017–2022 гг. в МГИ РАН проводились экспедиционные исследования в устьевой области р. Черной (г. Севастополь). Морское устье р. Черной включает устьевой участок реки и сложное устьевое взморье — Инкерманский лиман, Севастопольскую бухту и прилегающую часть Черного моря (рис. 1) [9].

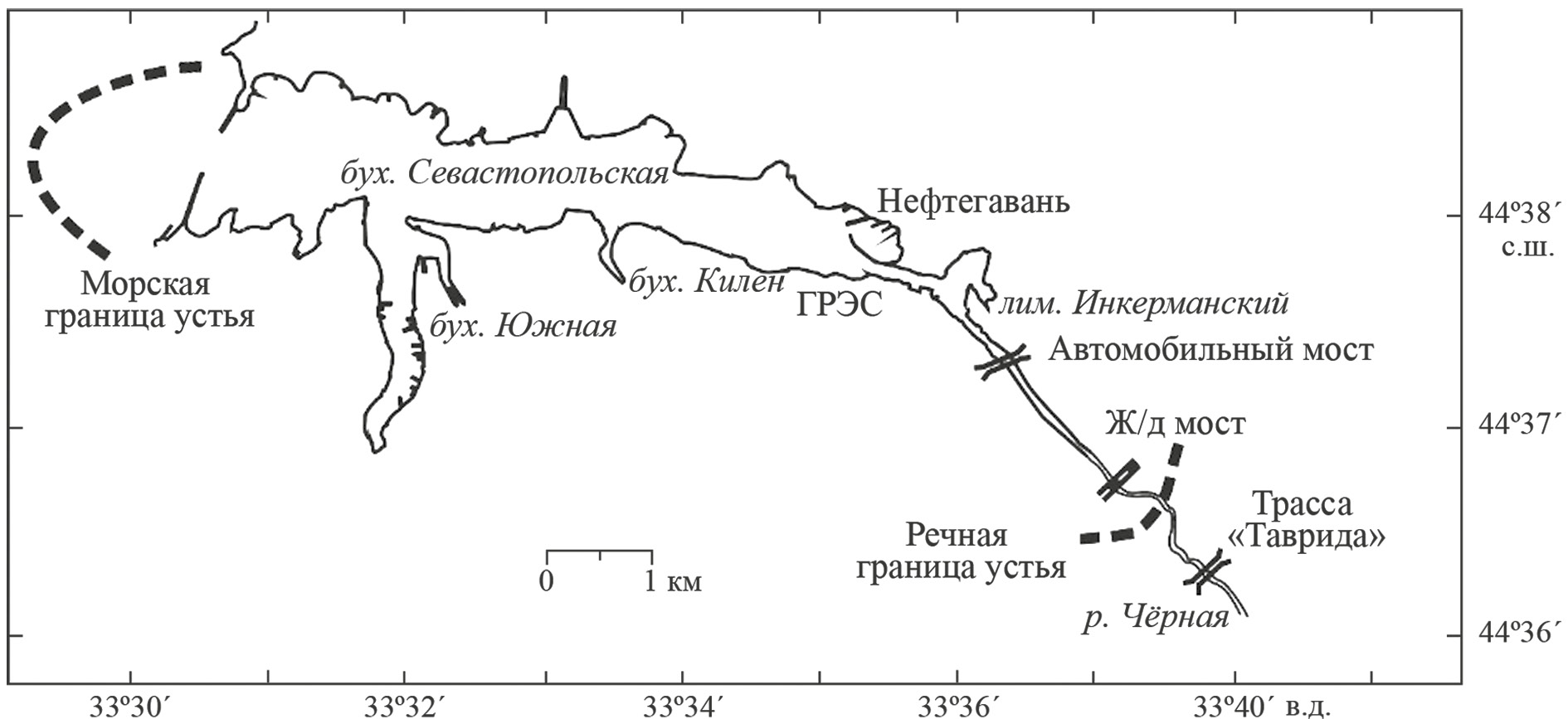

Рис. 1. Морское устье р. Черной

Устьевой участок р. Черной и прилегающее взморье активно используются в практических целях. Здесь осуществляется судоходство, имеются стоянки судов, производится сброс сточных вод, планируется и осуществляется реконструкция и строительство причальных сооружений и объектов портовой инфраструктуры. На р. Черной расположено Чернореченское водохранилище, являющееся основным источником пресной воды г. Севастополя.

В то же время, несмотря на хозяйственную деятельность, процессы, протекающие в устье, остаются малоизученными. Основной задачей натурных исследований являлось получение натурных данных о солености, температуре и мутности воды, концентрации взвешенных наносов, а также составляющих баланса воды, тепла и веществ (скорость и направление течений, расход воды). Их определение дает возможность проанализировать особенности проникновения соленой воды в Инкерманский лиман и на устьевой участок реки, изучить процессы смешения в устье реки, поступление наносов с речным стоком, а также осадконакопление в рассматриваемой акватории.

На основании полученного в ходе выполнения работ опыта была разработана методика проведения экспедиционных работ в устьях малых рек с использованием современных методов и средств измерений.

По результатам рекогносцировочной экспедиции были получены предварительные данные об объекте исследования. В ходе анализа географических особенностей местности определены гидрометрические створы и необходимое количество станций. На рисунке 2 показана схема расположения створов в устье р. Черной.

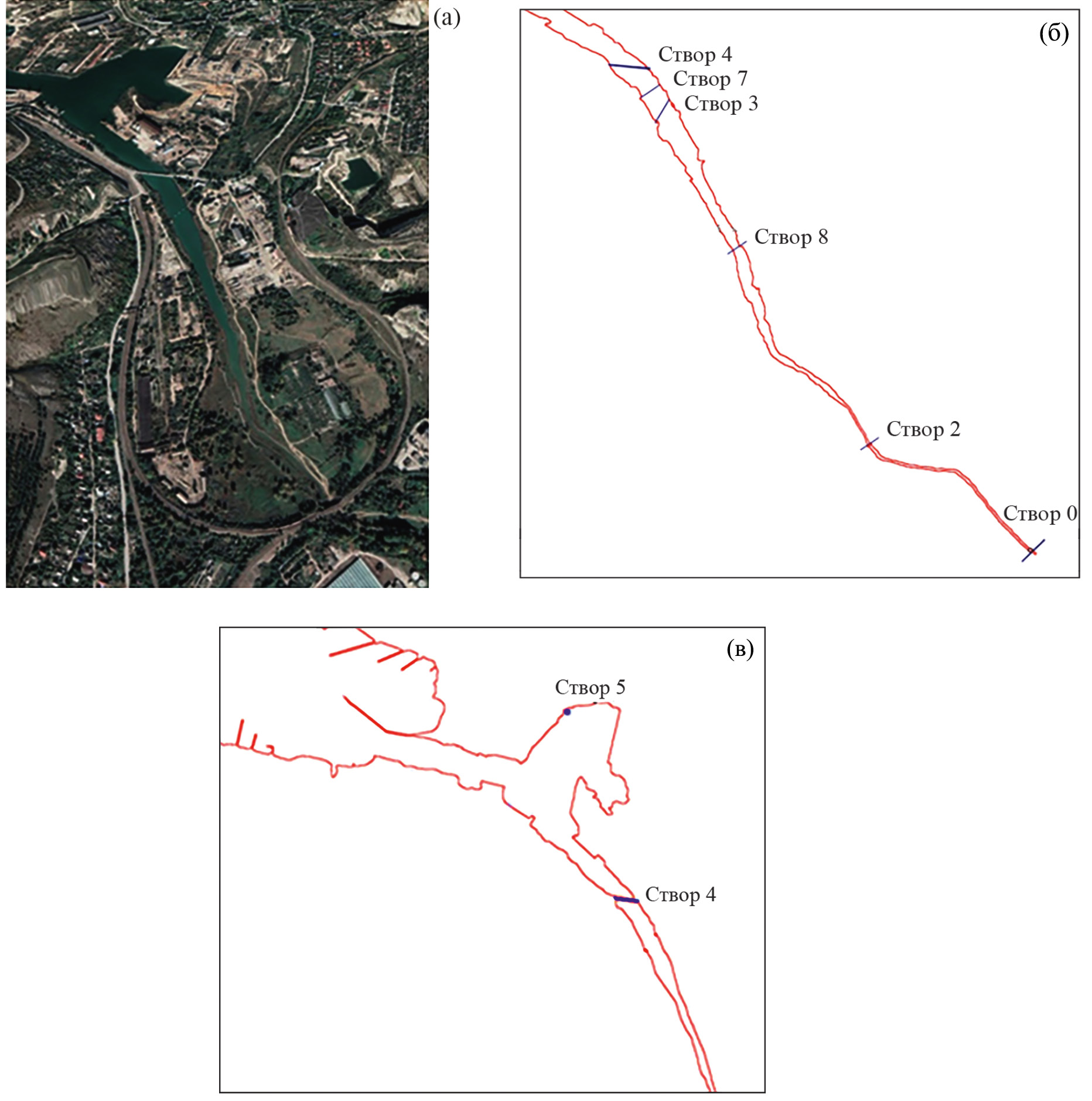

Рис. 2. Спутниковый снимок устья р. Черной (а), схемы створов в устье (б) и в Инкерманском лимане (в)

При выборе створов учитывались особенности местности, наличие гидротехнических сооружений (мостов, плотин, переходов), подъездные пути. Для определения профиля дна в створах выполнялись батиметрические съемки с использованием лотлиня и эхолота Garmin Echomap 42dv. Выполненные промерные работы позволили получить представление о рельефе дна устья. Для примера на рисунке 3 представлен продольный профиль участка устья реки от створа 4 до створа 2.

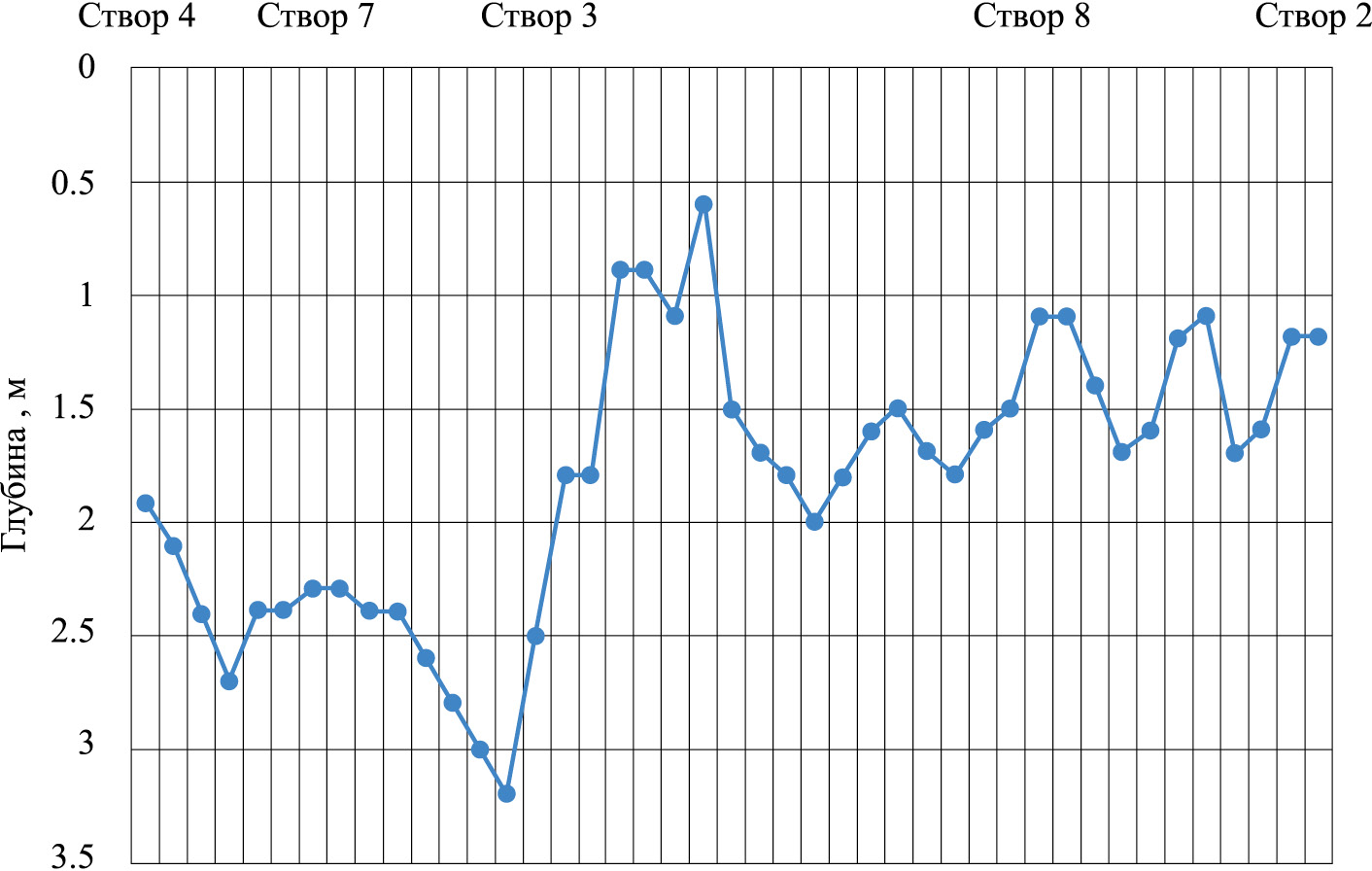

Рис. 3. Продольный профиль отдельного участка устья р. Черной

Благодаря данным работам была выявлена локальная область аккумуляции наносов в районе 3 створа (рис. 4). Образование данной области предположительно связано с располагавшимся там ранее железнодорожным мостом, а также приливными и сгонно-нагонными явлениями.

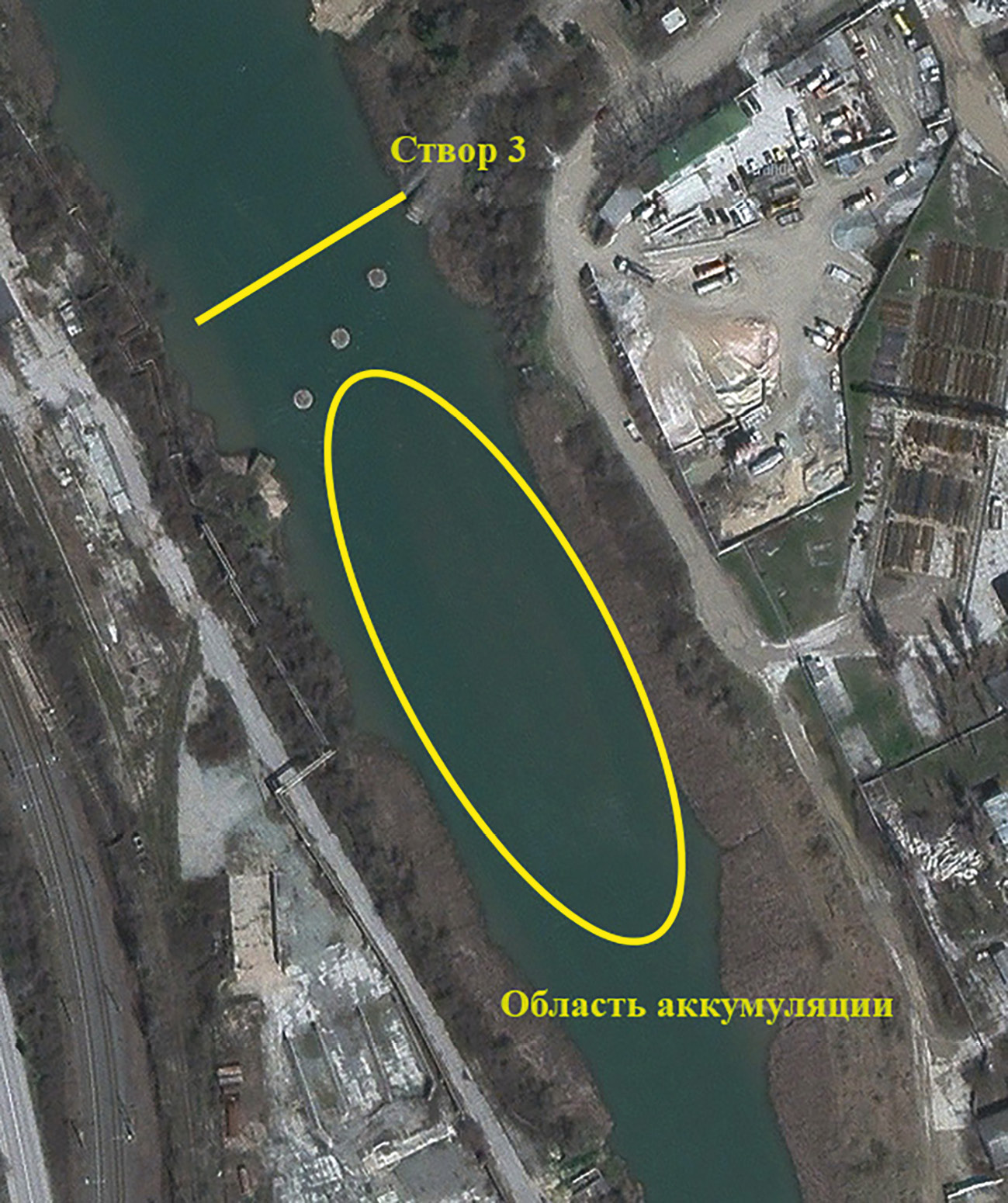

Рис. 4. Спутниковый снимок участка устья р. Черной с отмеченной областью аккумуляции наносов

Сезонные экспедиции выполнялись ежеквартально, их целью являлось выявить сезонные особенности процессов и явлений в устьевой области. В ходе таких экспедиций проводились метеорологические наблюдения с использованием мобильной метеостанции и уровнемера для фиксации изменений уровня воды в реке, а также получения информации о погодных условиях: температуре и влажности воздуха, атмосферном давлении, скорости и направлении ветра. С помощью современных технических средств определялись характеристики водной среды по каждому створу: концентрация общей взвеси (мутность), соленость и температура воды, скорость течения, наличие турбулентных и застойных зон.

Так, для получения данных о солености и температуре применялись современные CTD-зонды [3]. В частности, использовался разработанный в МГИ РАН гидрозонд «ГАП-АК-12Р» [4, 16], основные характеристики и фотоизображение которого представлены на рис. 5.

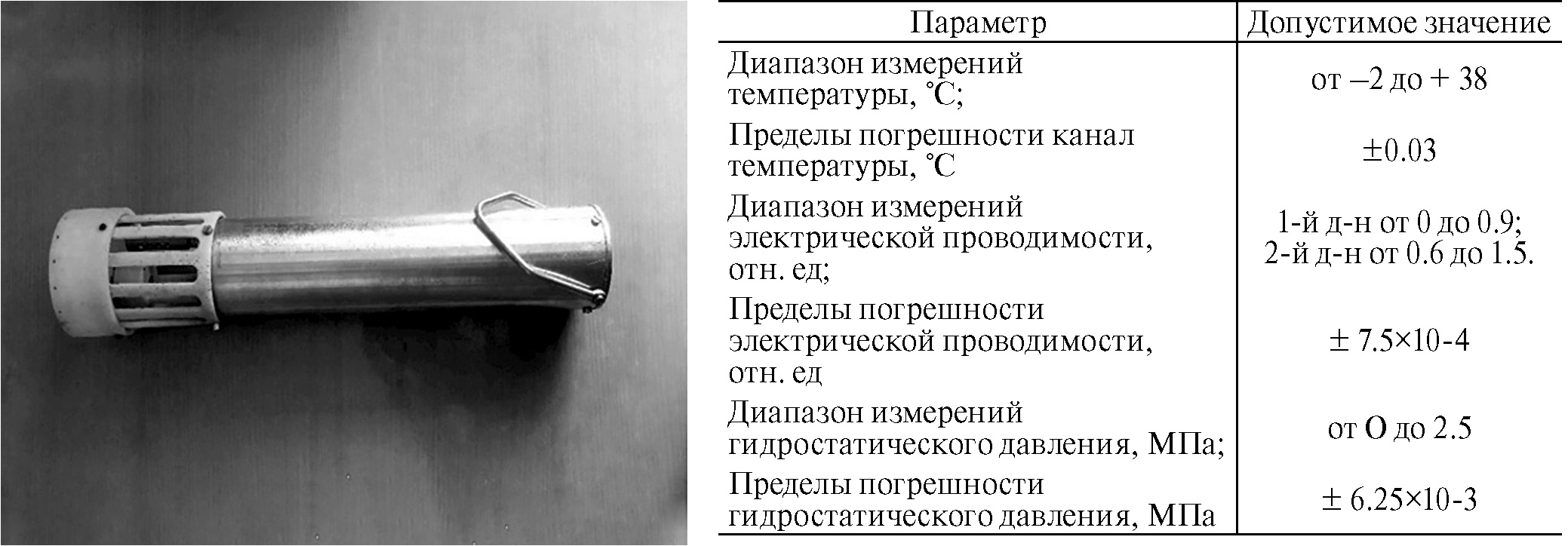

Рис. 5. Фотоизображение и характеристики гидрозонда «ГАП-АК-12Р»

Прибор использовался в автономном режиме. Работы выполняли методом зондирования. Для каждой станции были определены измерительные горизонты с шагом 0.25 м, но не менее трех (придонный слой, середина глубины станции, поверхностный слой). Прибор полностью погружали в воду в поверхностном слое и далее постепенно опускали до соприкосновения со дном с выдержкой прибора на каждом измерительном горизонте в течение 30–60 с. Применение такой методики измерений позволило получить репрезентативные данные с учетом особенностей области выполнения измерений, характеризующейся высокой динамической активностью водных масс.

По результатам обработки полученных с CTD-зонда данных сделаны оценки распределения солености в створах по направлению к вершине устья р. Черной (рис. 6). На профилях хорошо визуализируется расслоение водного потока. Наибольший вертикальный градиент солености, рассчитанный между поверхностью и дном, в нижней части участка работ наблюдался на ст. 8 створа 4 и составлял 3.14 ‰/м. По данным измерений в створах 7, 8 видно, что характер расположения потоков соленой и пресной воды в целом не изменялся, в то время как соленость воды по направлению к реке закономерно уменьшалась, а расслоение возрастало. Так, максимальный вертикальный градиент на ст. 2 створа 8 достигал 7.72 ‰/м.

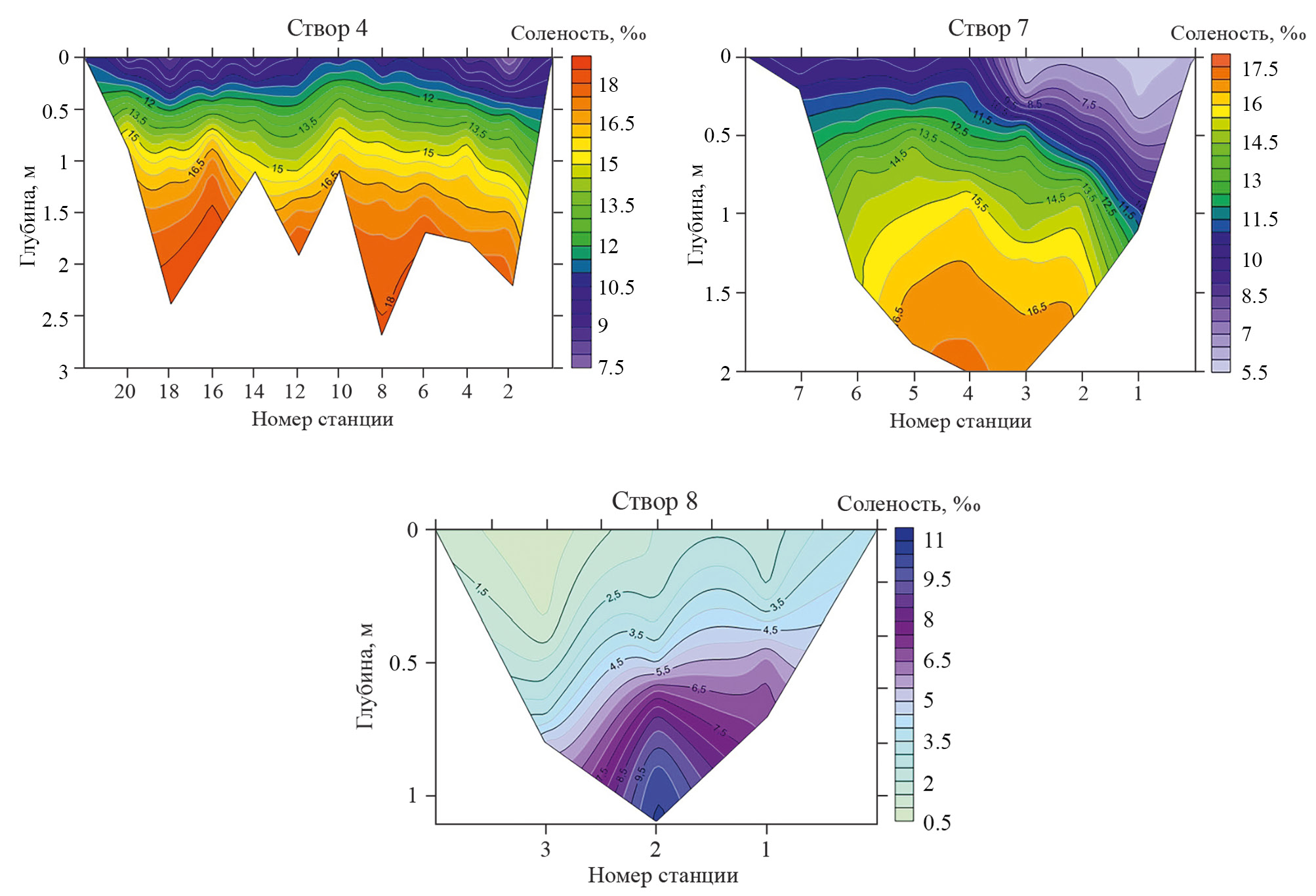

Рис. 6. Пространственная изменчивость солености в устье р. Черной, 2022 г.

Применение CTD-зондов в области смешения морских и речных вод в устьях рек позволяет исследовать структуру разнородных потоков, определять границы области смешения морских и речных вод и дальность проникновения морской воды в устье.

Для исследования процессов седиментации и транспорта наносов проводились измерения концентрации взвеси, мутности, скорости и направления течения. Для этих целей применялся зондирующий биофизический комплекс «Кондор» (НПП «Аквастандарт») [6]. Его изображение и технические характеристики показаны на рис. 7.

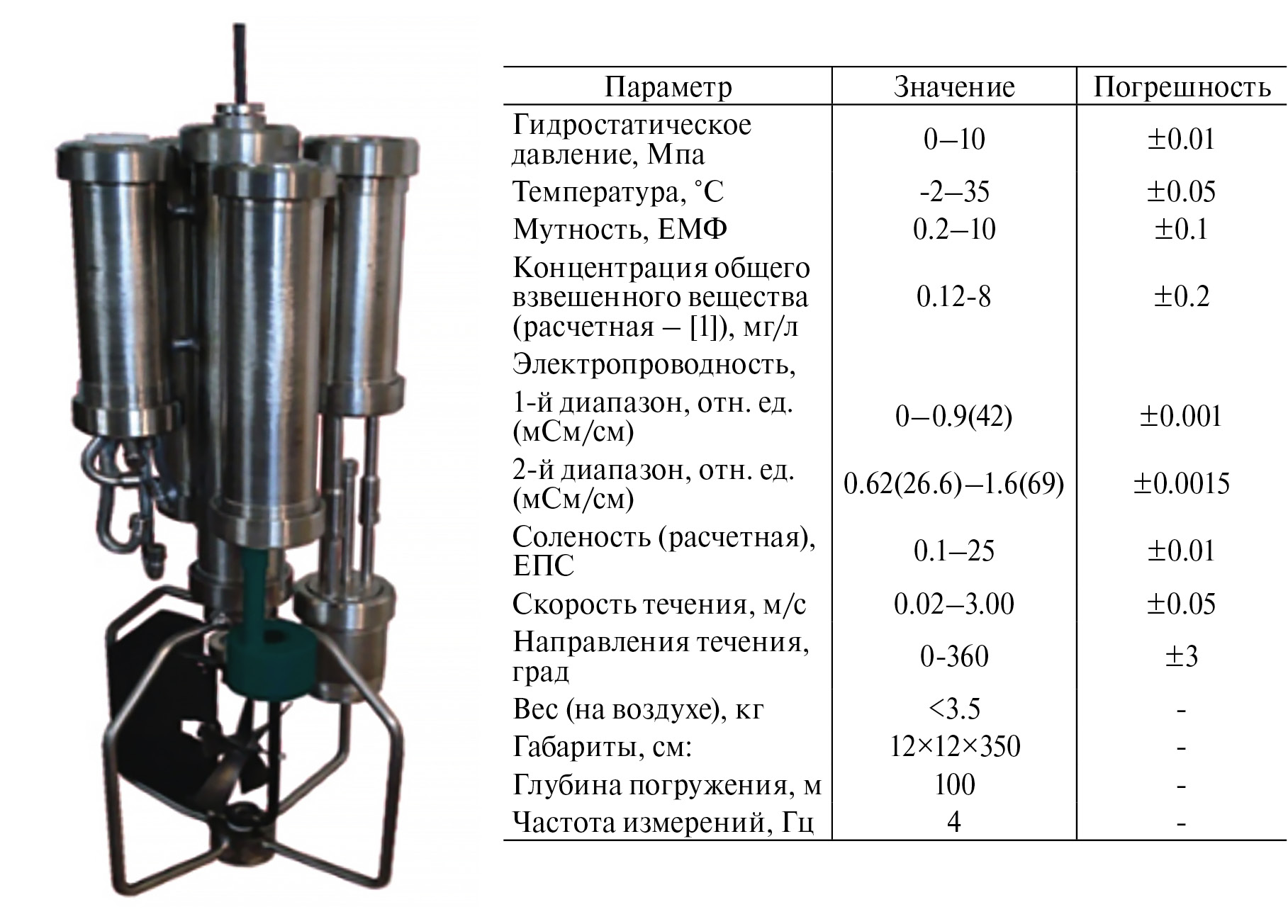

Рис. 7. Изображение биофизического комплекса «Кондор» и его технические характеристики

Данный комплекс предназначен для оперативного проведения исследований пространственного распределения и вертикальной стратификации основных параметров, характеризующих биофизические свойства водной экосистемы. В его составе использовались следующие модули: турбидиметр-мутномер с каналом гидростатического давления, измеритель скорости течения, измеритель солености (электропроводности), измеритель температуры [6].

Измерения выполняли на каждой станции методом зондирования до дна со скоростью порядка 0.2 м/с. Для измерения скорости и направления течения при достижении дна комплекс приподнимался на 0.1–0.2 м и выполнялась его выдержка на горизонте в течение 30–60 с для получения осредненных данных. Затем комплекс приподнимался на 0.5 м и вновь проводилось измерение скорости и направления течения — и так до поверхностного 0.5-метрового слоя воды. Пересчет измеряемых единиц мутности (ЕМФ) в весовые единицы (мг/л) для расчета концентрации общей взвеси проводился в соответствии с методикой, описанной в работе [15]. Пример построенных распределений мутности и скорости течения представлен на рис. 8.

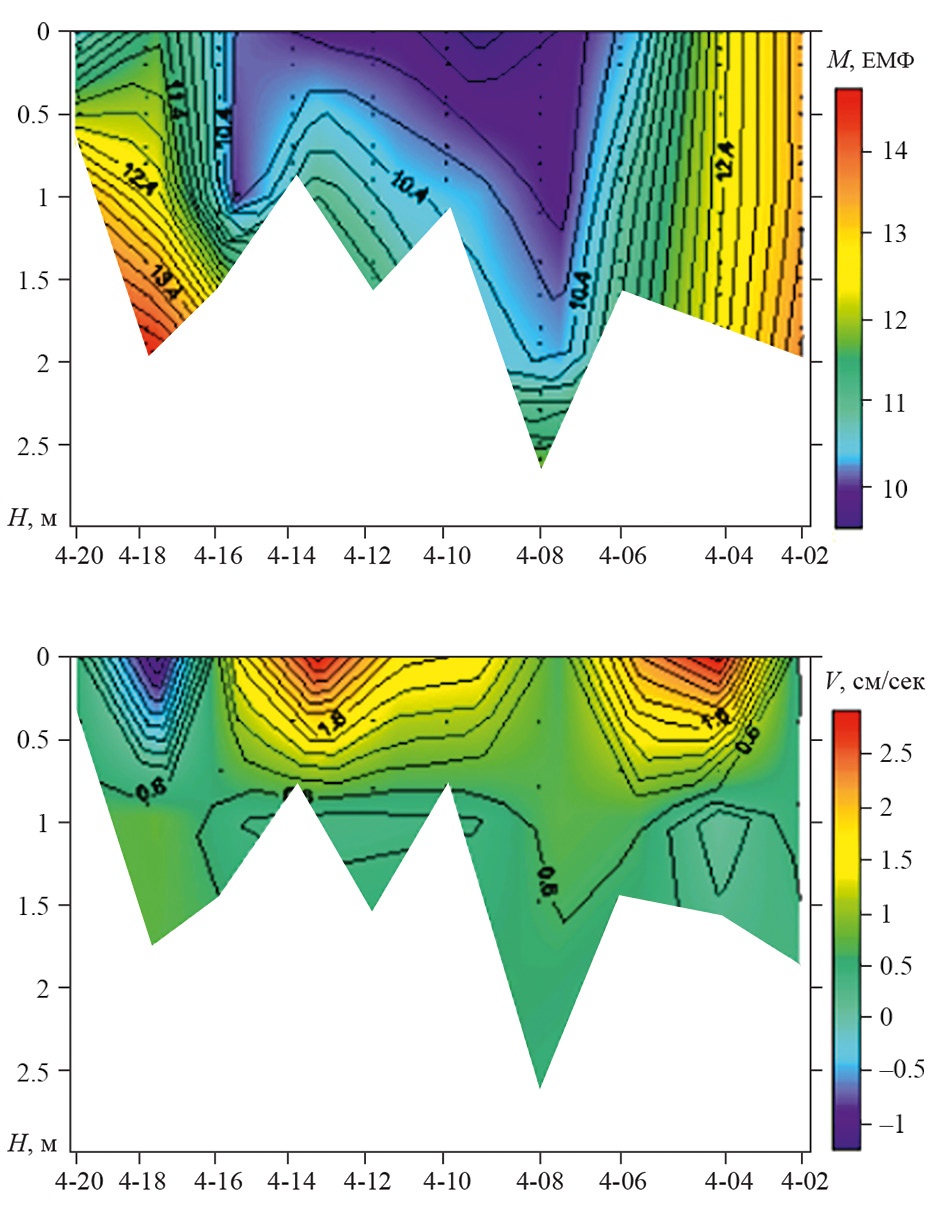

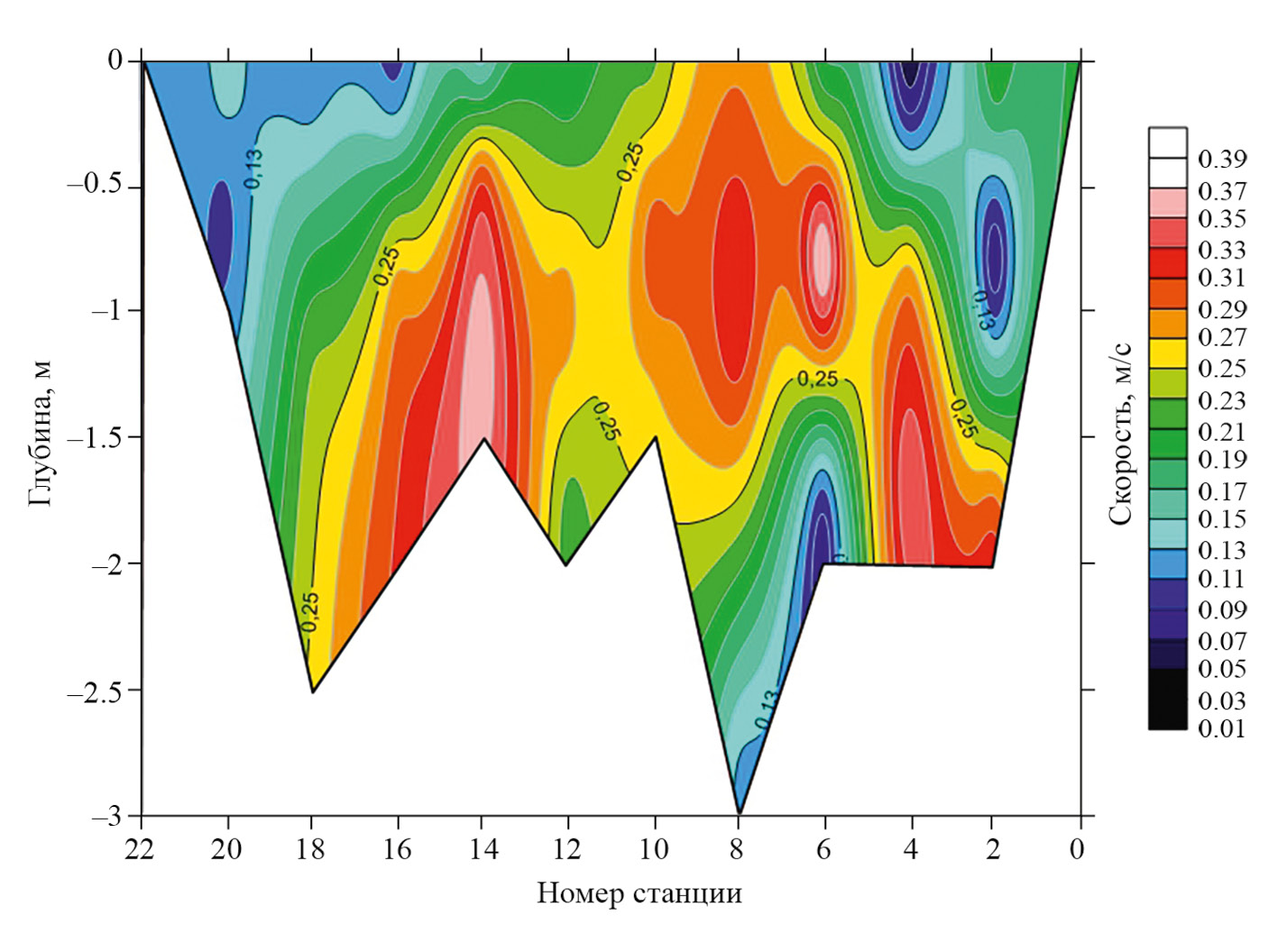

Рис. 8. Пространственная изменчивость мутности и скорости течения в створе 4 в устье р. Черной, 2020 г.

В ходе работ с помощью комплекса были получены данные о мутности, концентрации взвеси, скорости и направлении течения, данные о среднем размере взвешенных частиц. Определены зоны седиментации в устье реки, а также объем поступления взвешенных наносов в приемный водоем.

Благодаря применению новых методов мониторинга гидрологических параметров, основанных на использовании фото- и видео-регистрации, выполнен анализ динамических характеристик и структуры течения водного потока. Для этих целей использовался разработанный экспериментальный образец прибора «Визуализатор потока», позволяющий получать мгновенные и осредненные поля распределения скорости течения в широких пространственном и временном диапазонах.

Работа прибора основана на использовании метода анемометрии по изображениям частиц (PIV-метод) [17]. Суть метода заключается в следующем: в поток вносятся специальные частицы-трассеры, которые освещаются в течение определенного промежутка времени системой подсветки. Одновременно с этим происходит регистрация видеоизображения на цифровую камеру. Последующая обработка изображений позволяет рассчитать смещения частиц и построить двумерное векторное поле скорости. Для определения скорости частиц используется кросс-корреляция двух последовательных изображений.

Разработанный экспериментальный образец прибора состоит из устройства подсветки, цифровой видеокамеры, элементов крепления/позиционирования и программного обеспечения для обработки данных. Его изображение представлено на рис. 9.

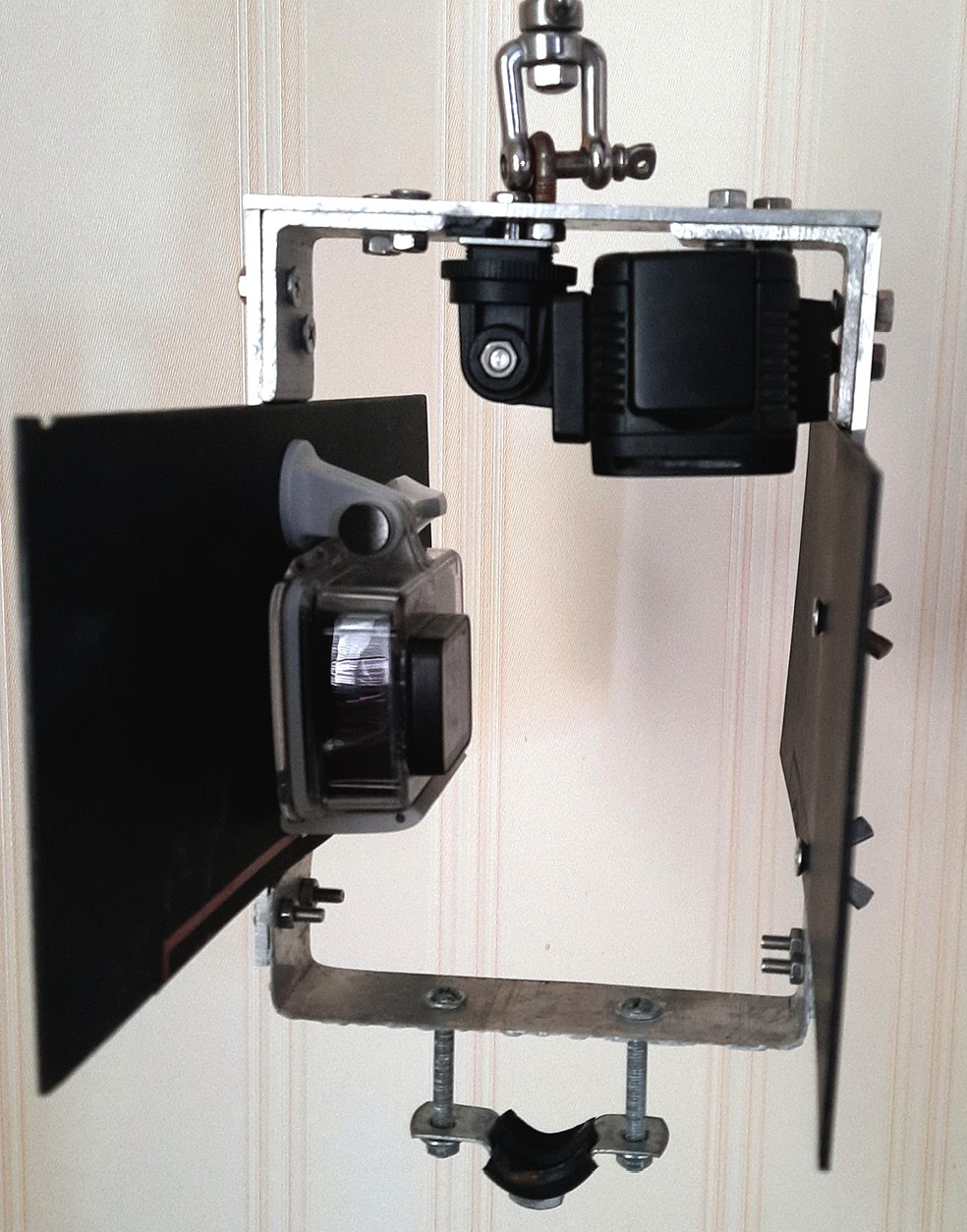

Рис. 9. Изображение экспериментального прибора «Визуализатор потока»

Методика выполнения натурных экспериментов заключалась в следующем: после предварительной настройки системы и выполнения калибровки измеритель опускался в воду на заданный горизонт с использованием телескопической штанги, далее с помощью специальной пластины, выполняющей роль флюгера, установка разворачивалась по направлению течения потока и производилась видеосъемка в его продольном сечении. В качестве трассеров использовались уже имеющиеся в толще воды природные частицы взвеси [2]. На рис. 10 показан пример обработки полученных видеоданных с построенным полем скорости течения для поверхностного слоя воды [14].

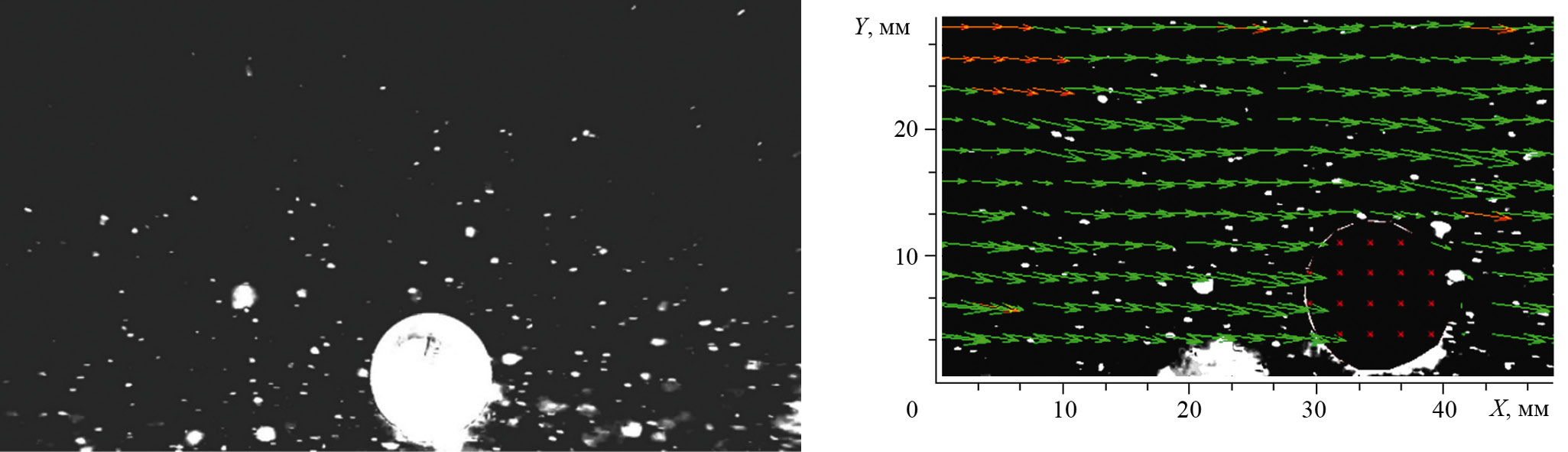

Рис. 10. Пример полученного изображения (слева) и построенное мгновенное поле скорости течения в поверхностном слое воды (справа)

Применение данного прибора в экспедиционных исследованиях позволило получить более детальное представление о тонкой структуре течения, выявить турбулентные и застойные зоны. На рис. 11 показано распределение средней скорости водного потока в створе 4 в устье р. Черной, построенное с использованием полученных прибором данных.

Рис. 11. Распределение средней скорости течения водного потока в створе 4 в устье р. Черной

Для верификации полученных данных параллельно выполнялись аналогичные эксперименты по определению скорости течения с использованием биофизического комплекса «Кондор» [6]. Результаты исследований обоими методами хорошо совпадают, расхождения не превышают 9%. Это подтверждает достоверность и достаточно высокую точность получаемых данных с использованием методов видеорегистрации.

Применение данного прибора позволяет определять скорость течения и получать данные о динамике водного потока в диапазоне скоростей до 2 м/с. Кроме того, данный измеритель можно использовать при исследовании сложных турбулентных течений, процессов переноса донных наносов, что в свою очередь дает возможность получить более детальное представление о характере природных процессов и их особенностях.

Для определения стока воды в устьевой области применялся новый разработанный метод, основанный на обработке полученных видеоизображений водного потока реки и данных батиметрических измерений в створе. Данный метод основан на определении поверхностной скорости течения и может использоваться для оценки расхода воды в устьях малых рек на мелководных и нестратифицированных участках. Промерные работы выполнялись с помощью лотлиня, а для малых глубин — гидрометрической штангой.

Методика определения расхода воды с помощью нового метода заключается в последовательном выполнении ряда этапов:

Определение реперных расстояний на местности, вычисление коэффициентов для пересчета расстояний и размеров на полученных изображениях в реальные единицы измерения.

Регистрация видеоизображений, на которых должны быть видны оба берега с реперными отметками и створ, в котором выполнены батиметрические измерения. Для точного определения скорости течения на поверхности воды должна присутствовать рябь, волнение (поверхность визуально не должна быть гладкой). При ее отсутствии рекомендуется использовать трассеры. В проводимых экспериментах в качестве трассеров применялся природный материал (листья, трава, части веток и др.), который равномерно распределялся по всей ширине реки перед областью регистрируемого участка (ширина створов для определения расхода не превышала 12 м).

Построение поля поверхностной скорости потока с использованием PIV метода [13] и программного обеспечения Matlab, определение створа на изображении и расчет средних значений поверхностной скорости течения для каждого участка.

Расчет расхода воды по методу «площадь-скорость», используя следующие соотношения [7]:

$Q=\sum qi$

$q_i =k\times s_i\times v_i$,

где Q — общий расход воды, м³/с; q_i — расход воды i-го участка, м³/с; v_i — средняя поверхностная скорость течения для i-го участка, м/с; s_i — площадь i-го участка, м², k — переходный коэффициент, учитывающий изменение скорости течения по глубине потока.

Значения переходного коэффициента k было выбрано равным 0.8 в соответствии с методикой [7] для глубин водного потока до 1 м песчано-галечного русла с ровными берегами без растительности. Для верификации нового метода применялся стандартный метод с использованием поплавков нейтральной плавучести [10]. Расхождения в результатах определения расхода воды с помощью обоих методов не превышали 10%.

На рис. 12 и 13 показаны примеры программной обработки видеоизображений участка устьевой области с помощью PIV метода и полученные данные о расходе воды в одном из створов реки.

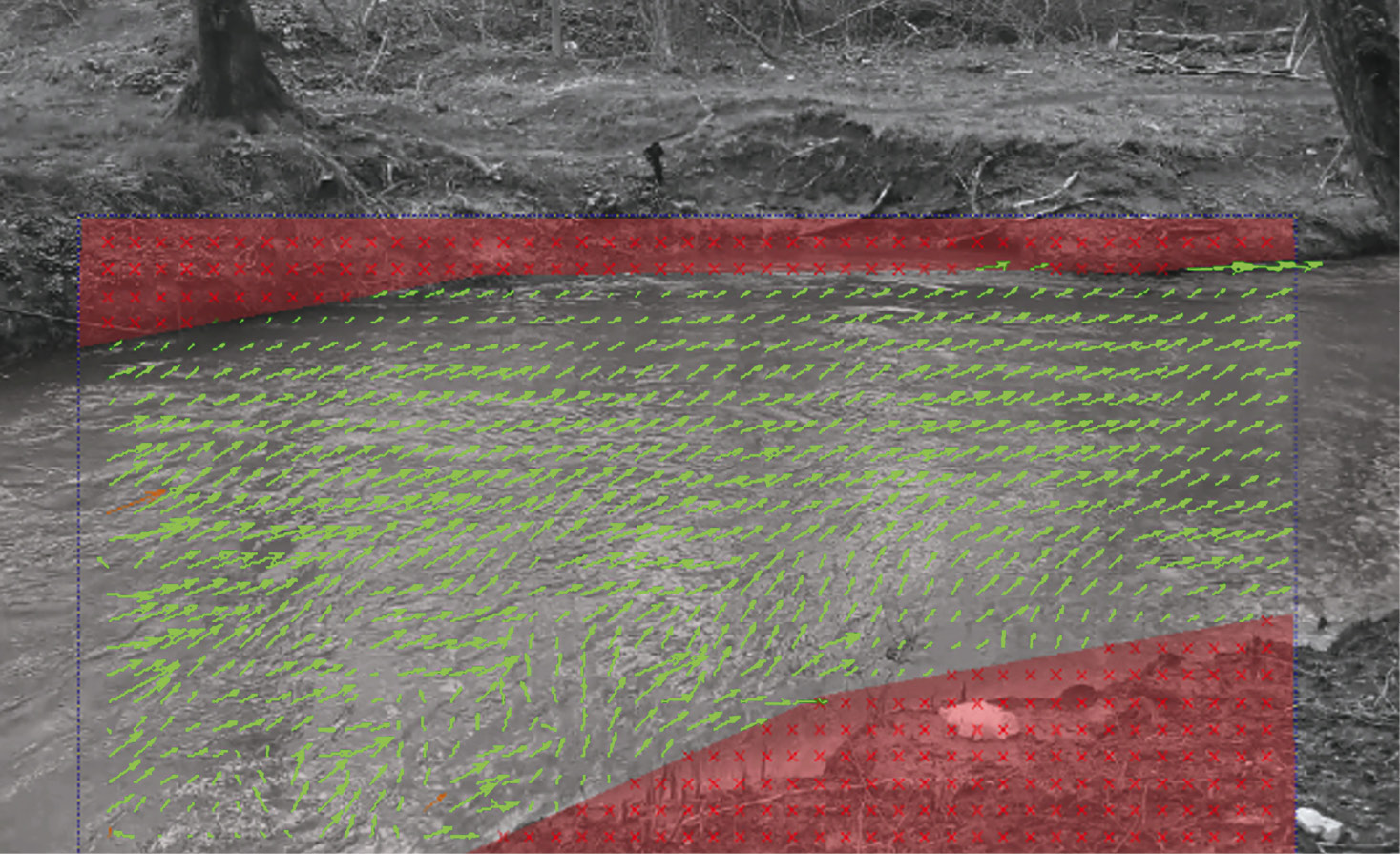

Рис. 12. Пример обработки видеоизображений водного потока реки для определения поверхностной скорости водного потока

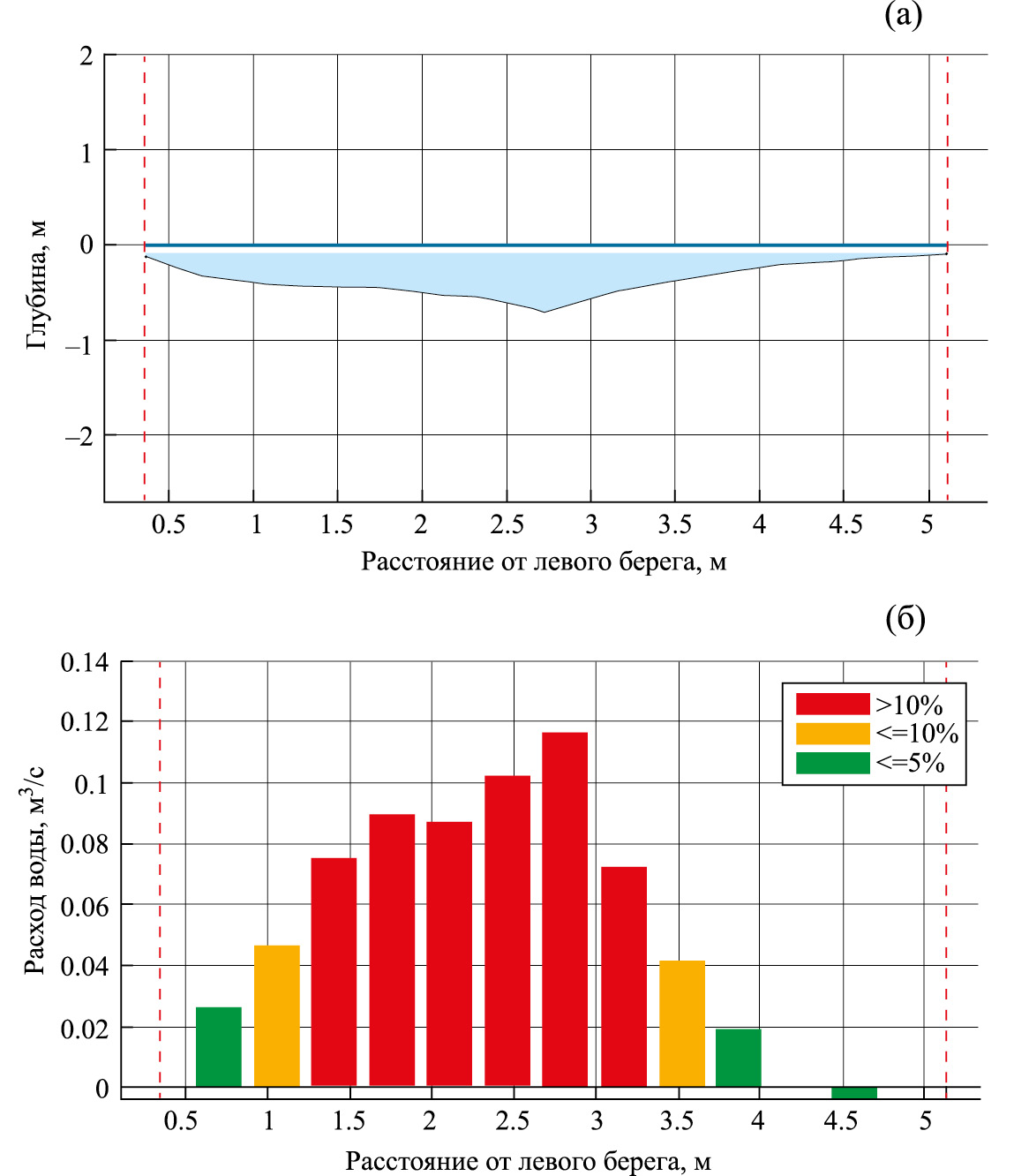

Рис. 13. Результаты батиметрических измерений и диаграмма расхода воды в створе 1 р. Черной

Основным преимуществом использования методов, основанных на видеорегистрации, является возможность получения оперативных данных об исследуемых гидрологических характеристиках без наличия дорогостоящего оборудования и необходимости организации комплексных экспедиций. Так, можно получить данные о стоке воды в исследуемом устье реки в любое время, прибыв на заранее размеченный створ и используя только камеру, позволяющую снимать видеоизображение необходимого качества.

ЗАКЛЮЧЕНИЕ

Применение новых методов и средств измерения отечественной разработки позволяет оперативно получить натурные данные, необходимые для изучения процессов динамического взаимодействия речных и морских вод в устьях малых рек. Использованные при проведении измерений приборы обладают многими достоинствами, позволяющими проводить совместные измерения вертикальных распределений скорости течения и концентрации взвешенного вещества, а также параметров стратификации — температуры и солености воды.

Результаты экспедиционных работ, описанные в работе, демонстрируют потенциальные возможности используемого оборудования, что в дальнейшем позволит применить описанные приборы, методы, организационно-технические приемы для решения практических задач комплексного водно-экологического мониторинга различных водных объектов.

Источники финансирования. Работа выполнена в рамках государственного задания по теме №FNNN-2021-0005 «Комплексные междисциплинарные исследования океанологических процессов, определяющих функционирование и эволюцию экосистем прибрежных зон Черного и Азовского морей» (шифр «Прибрежные исследования»).
