Geodesic monitoring of ground deformations at Klyuchevskoy Volcano in 1978–2014, Kamchatka

Cover Page

Abstract


Measured values are given - slant distances and elevations between geodetic marks on the northeast slope of Klyuchevskaya volcano for 1978–2014. As a rule, a rise was observed before the secondary and summit eruptions, and the end of the eruptions was accompanied by the lowering of the volcano slope. According to the longest series of observations of vertical displacements from 1979 to 2014. on the “Kirgurich” radial profile, the rise of the volcano slope is determined to increase as it approaches its crater. The maximum displacements occurred two years before the start of the “Predskazannuy” side breakthrough in 1983, and before the summit eruptions of 2003–2004 and 2007. At a distance of 27 km from the crater of the volcano, the vertical displacements become insignificant. It is shown that points located at altitudes from 2000 meters to 3000 meters are subject to deep creep, i.e. sliding down. The displacement rates of such points reached 5–20 cm/year. Significant horizontal displacements of geodetic points occurred near incidental breaks on March 6, 1980 and March 8, 1983. From 1989–1993. until 2014, reductions of all lengths of lines from 5 to 20 mm were observed, which indicated compression of the northeast slope of Klyuchevskaya volcano.


ВВЕДЕНИЕ

Гигантский Ключевской вулкан относится к числу наиболее мощных активных базальтовых вулканов мира. Вулкан расположен в северной части Курило-Камчатской дуги и ее вулканического пояса в районе стыка Курило-Камчатской и Алеутской островных дуг. Это активный стратовулкан высотой 4750 м, меняющейся во время извержений, с вершинным кратером, диаметр которого около 700 м. Возраст вулкана ~ 6000 лет. Это самый высокий действующий вулкан Европы и Азии. На склонах вулкана и его подножии находятся десятки конусов и многочисленные лавовые потоки побочных извержений. Ключевской вулкан извергает в среднем 60 млн т базальтов в год, что составляет приблизительно 1/4 часть общего годового количества пород, извергаемых всеми 70 вулканами Курило-Камчатского пояса, и около половины их ювинильных продуктов [Федотов, Жаринов, 2007]. С 1935 г. сотрудниками Камчатской вулканологической станции АН СССР было выполнено множество работ, в которых изучались извержения, их продукты, сейсмичность, глубинное строение, проводился прогноз извержений. Получены данные о 16 вершинных и 17 побочных извержениях. С 1978 г. на северо-восточном склоне вулкана выполнялись работы по созданию геодезического полигона для изучения деформаций земной поверхности. Результаты этих работ изложены в работах [Жаринов и др., 1984, 2018; Жаринов, Еремеев, 1985; Жаринов, Демянчук, 2009, 2016; Федотов, Жаринов, 2007; Федотов и др., 2010]. Во всех этих работах отсутствуют исходные данные в виде таблиц – измеренные превышения и наклонные дальности между закрепленными на земной поверхности геодезическими центрами. Данная работа, с показом таблиц измеренных величин, выполнена с целью сохранения и оценки их представительности с определенной погрешностью. Эти фактические данные, прежде всего, важны для будущих исследователей, так как между одними и теми же геодезическими пунктами можно повторить измерения через много лет и сравнить их с прежними результатами.

МЕТОДЫ И РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

Для изучения деформаций земной поверхности в связи с активностью вулкана Ключевской в 1978 г. на его северо-восточном склоне были начаты геодезические работы по созданию Ключевского геодинамического полигона (КГП) [Жаринов и др., 1984]. В последующие годы состав работ в методическом плане увеличился, была привлечена производственная организация – Предприятие № 2 ГУГК при СМ СССР (теперь ОАО “Дальаэрогеодезия”). В данной работе рассматриваются результаты, полученные Институтом вулканологии (ИВ) ДВНЦ АН СССР, который был переименован в Институт вулканологии и сейсмологии (ИВиС) ДВО РАН в 2004 г. С 2012 г. ИВиС приступил к измерению наклонных расстояний методом GNSS (Global Navigation Satellite System) технологии [Антонович и др., 2004].

Была создана сеть для линейных засечек с удаленной базы (пункты KLUC, MALY), центральная система для частых повторных измерений с центром на конусе D (KOND), нивелирный ход вдоль р. Киргурич и деформационные нивелирные площадки для частых повторных измерений, три наклономерные станции для непрерывной регистрации наклонов земной поверхности. Результаты измерений на нивелирных площадках, а также наблюдений наклонов земной поверхности на Ключевском полигоне изложены в работах [Жаринов и др., 1978, 1984; Широков и др., 2009]. На рис. 1а показана схема измерений длин линий светодальномерами СГ-3 и Геодиметр-8 вблизи вулкана Ключевской в 1978–1984 гг. Большинство этих измерений, в том числе на пункты вблизи вулкана Шивелуч, удаленные на 37 и 44 км, являются единичными, так как измерения проводились только в 1979 г. в течение нескольких дней с погрешностью ±(2 мм + 2 · 10-6 · Д), где Д – расстояние в мм. Повторные измерения этих линий до настоящего времени не проводилось. Поскольку центры пунктов являются долговременными, то линии можно будет измерять повторно и сравнивать их с прошлыми, поэтому ценность этих единичных измерений очевидна. Короткие линии с пункта KOND измерялись пять раз в период 1978–1984 гг. (табл. 1). За шесть лет произошло значительное сокращение длин линий KOND-KELL, KOND-DALN, KOND-LVSH соответственно на 84, 34, 71 мм при точности ±15 мм. Линии KOND-SKLA, KOND-CIRK, KOND-KARL также сократились, но величины их не выходят за пределы погрешности измерений. Все эти линии были измерены после побочного извержения – излияния лавы из трещины протяженностью примерно 1 км, возникшей 5 марта 1980 г. на северо-восточном склоне вулкана в 3 км южнее пункта CIRK. По-видимому, сокращение длин линий произошло в результате раскрытия этой трещины.

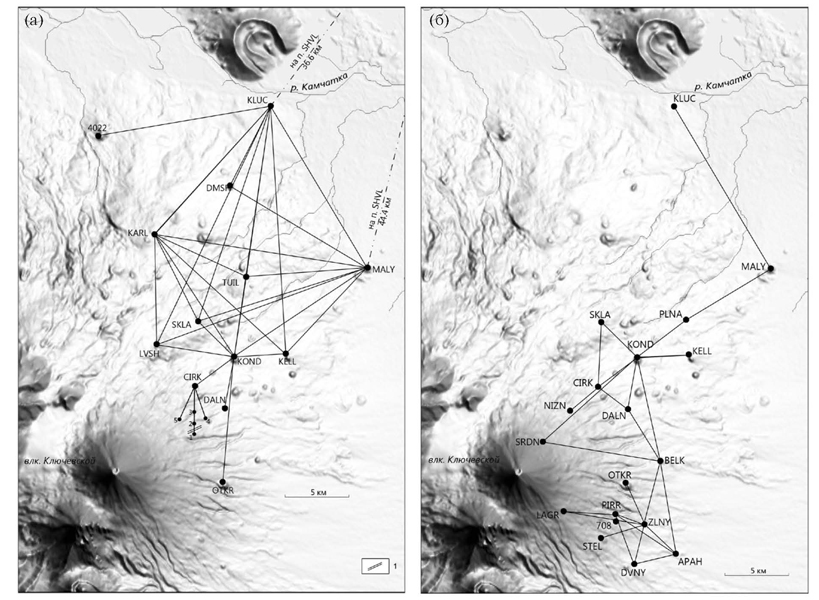

Рис. 1. Схема измерения длин линий на Ключевском ГДП. а – светодальномерами СГ-3 и Геодиметр-8 в 1978–1984 гг. (1 – трещина излияния лавы 05.03.1980 г.); б – светодальномером СГ-3 линии KLUC–MALY и светодальномером СП-2 всех остальных линий в 1988–2007 гг.



Таблица 1. Наклонные расстояния, приведенные к центрам знаков (Дцц) на Ключевском ГДП в период 1978–1984 гг., м

Название линий

Год производства работ

Разность (мм)

в период 1978–1984 гг.

1978

1979

1980

1983

1984

KOND-SKLA

4003.858

4003.843

4003.856

4003.863

4003.846

-12

KOND-KELL

4426.478

4426.481

4426.47

4426.429

4426.394

-84

KOND-DALN

4232.588

4232.584

4232.577

4232.56

4232.554

-34

KOND-CIRK

3929.804

3929.792

3929.778

3929.788

3929.796

-8

KOND-KLUC

20157.388

20157.362



KOND-LVSH



6271.182



6271.111



KOND-TUIL



6622.176



6622.171



KOND-KARL



11793.189



11793.173



KOND-OTKR



10515.026



KLUC-KELL



20055.853



KLUC-TUIL



13535.453



KLUC-SKLA



17848.674



KLUC-LVSH



20968.251



KLUC-DMSH



6968.513



KLUC-KARL



13700.229



KLUC-SHVL



36598.552



KLUC-MALY



14934.442



KLUC-4022



14346.346



KARL-KELL



14711.231



KARL-LVSH



8855.741



KARL-TUIL



8043.137



KARL-SKLA



8135.704



MALY-KELL



9675.383



MALY-KOND



12984.918



MALY-LVSH



18047.763



MALY-SKLA



14094.163



MALY-TUIL



9887.625



MALY-KARL



17382.252



MALY-DMSH



12923.22



MALY-SHVL



44435.679



CIRK-1



4102.308



CIRK-2



3733.847



CIRK-3



2278.946



CIRK-4



3675.077



CIRK-5



3833.912



Примечание. Измерения в период 1978–1984 гг.: 1 – пункты LVSH, KARL, TUIL, MALY, OTKR, DMSH являлись пунктами государственной триангуляции (гс. тр.). Пункт CIRK – 1-ая бетонная тумба на не самой высокой точке конуса “Цирк”. Пункты SKLA, KOND, KELL, DALN бетонные туры с принудительным центрированием. Точки CIRK-1, 2, 3, 4, 5 – латунные знаки, заложенные на скалах. Пункт KLUC – деревянный сигнал на территории вулканостанции над грунтовым центром, высота светодальномера над центром 12.65 м; 2 – расстояния, связанные с пунктами KLUC и LVSH приведены без учета поправки за разность высот установки светодальномера и отражателя над центром, высота светодальномера над центром 12.65 м, расстояния, связанные с пунктами KLUC и LVSH приведены без учета поправки за разность высот установки светодальномера и отражателя над центром.



На рис. 1б показана схема измерения линий светодальномером СГ-3 (линия KLUC-MALY) и СП-2 (все остальные линии) на Ключевском полигоне в период 1988–2007 гг. По данным ежегодных измерений построены графики изменения длин линий (рис. 2).

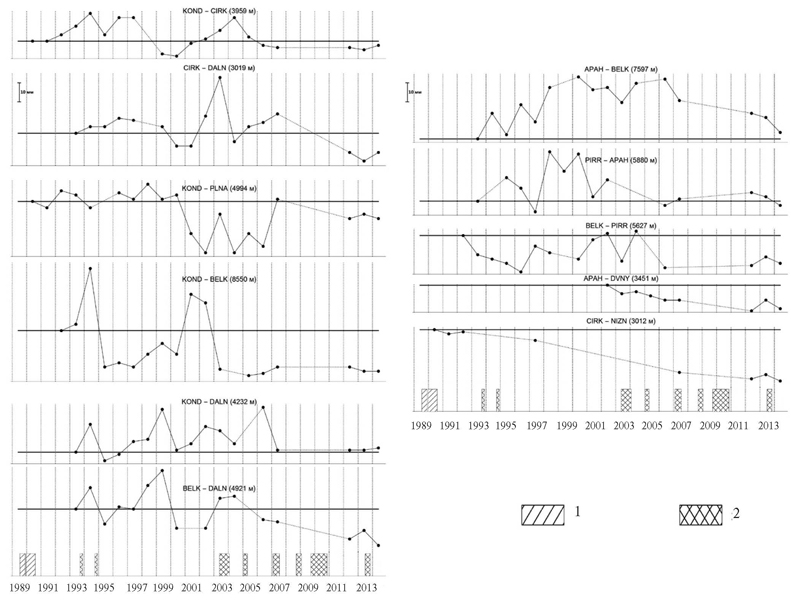

Рис. 2. Графики изменения наклонных расстояний в 1989–2013 гг. Периоды извержений вулкана показаны по данным [Федотов, Жаринов, 2007; Жаринов, Демянчук, 2016]. 1 – побочные извержения; 2 – вершинные извержения.



Следует отметить, что в отдельные годы линии измерялись зимой, летом и осенью. Но всегда были измерения, выполненные в летнее время при положительных температурах. Как известно, длины линий, измеренные в разных метеоусловиях, имеют сезонный ход. Чтобы исключить такое явление, во внимание брались измерения, выполненные только в летнее время (табл. 2).



Таблица 2. Наклонные расстояния, приведенные к центрам знаков (Дцц), на Ключевском ГДП в период 1988–2007 гг., м

Годы

Название линий



KOND-CIRK

CIRK-DALN

KOND-BELK

KOND-PLNA

BELK-DALN

KOND-DALN

CIRK-NIZN

ZLNY-APAH

ZLNY-PIRR

APAH-BELK

APAH-DVNY

PIRR-APAH

PIRR-DVNY

1988

3929.774

3000.065



3041.382

3481.137



1989

3929.785

3000.076

8550.181

4583.017*



3041.386

3481.154



1990

3929.777



4994.414



3041.384

3481.149

2529.758



1990

3959.295



3012.102



1991

3959.295



4994.411



3012.100

3481.153

2529.760



1992

3959.298



8550.131

4994.419



3012.101



2529.762



1993

3959.302

3018.674

8550.134

4994.417

4921.146

4232.572



3481.142

2529.763

7596.846



5880.442



1994

3959.308

3018.677

8550.160

4994.411

4921.156

4232.585



3481.143

2529.764

7596.858



1995

3959.298

3018.677

8550.114



4921.139

4232.568



3481.135

2529.766

7596.848



5880.453



1996

3959.306

3018.681

8550.116

4994.418

4921.147

4232.571



3481.147

2529.766

7596.862



5880.448



1997

3959.306

3018.680

8550.114

4994.415

4921.146

4232.577

3012.097

3481.142

2529.772

7596.854

3451.086

5880.437



1998



8550.120

4994.422

4921.157

4232.578



3481.138

2529.769

7596.870

3451.080

5880.465

4327.576

1999

3959.289

3018.677

8550.125

4994.415

4921.164

4232.592



3481.134

2529.768



5880.456



2000

3959.288

3018.668

8550.120

4994.417

4921.137

4232.573



3481.136

2529.778

7596.875



5880.464



2001

3959.294

3018.668

8550.148

4994.399



4232.576



3481.135

2529.778

7596.869



5880.444



2002

3959.296

3018.682

8550.144

4994.390

4921.137

4232.584



3481.122

2529.782

7596.870

3451.053

5880.452



2003

3959.300

3018.700

8550.113

4994.408

4921.151

4232.582



3481.122

2529.780

7596.863

3451.049



4327.522

2004

3959.306

3018.670



4994.390

4921.152

4232.576



3481.139

2529.778

7596.872

3451.050



4327.546

2005

3959.297

3018.677

8550.110

4994.399



3481.114

2529.785



3451.048



4327.548

2006

3959.293

3018.679

8550.111

4994.393

4921.141

4232.593



3481.118

2529.788

7596.874

3451.046

5880.440

4327.573

2007

3959.292

3018.683

8550.114

4994.415

4921.140

4232.573

3012.082

3481.109

2529.787

7596.864

3451.046

5880.443

4327.531

2012

3959.293

3018.665

8550.114

4994.406

4921.131

4232.573

3012.079

3481.076

2529.808

7596.858

3451.041

5880.446

4327.559

2013

3959.291

3018.661

8550.112

4994.408

4921.136

4232.573

3012.081

3481.072

2529.810

7596.856

3451.046

5880.444

4327.558

2014

3959.293

3018.665

8550.112

4994.406

4921.129

4232.574

3012.078

3481.055

2529.821

7596.849

3451.042

5880.440

4327.560

Таблица 2. Окончание

Годы

Название линий



KOND-NIZN

ZLNY-708

ZLNY-OTKR

ZLNY-STEL

KOND-SKLA

MALY-PLNA

KOND-KELL

MALY-KLUC

ZLNY-LAGR

BELK-PIRR

ZLNY-DVNY

ZLNY-BELK

1988



3613.280

4003.852



4426.449



1989



2225.837

3416.637



7947.371



5261.567

1990



2225.845

3416.623



7947.327



5261.559

1990



1991



7947.346



1992



7947.356

5626.682



5261.570

1993



8008.027



14933.675

7947.299

5626.673



5261.570

1994



5626.671



5261.568

1995



5626.669



5261.571

1996

6963.277



5626.665



5261.574

1997



5626.677

3301.129

5261.586

1998



5626.674

3301.160

5261.591

1999



2000



5626.671



5261.600

2001



5626.680



5261.606

2002



5626.683

3301.117

5261.612

2003



5626.670

3301.111

5261.601

2004



5626.684

3301.119

5261.613

2005



3301.118



2006



5626.667

3301.116

5261.620

2007



3301.107

5261.613

2012

6963.233



8008.029



5626.668

3301.090

5261.628

2013

6963.233



8008.031



5626.672

3301.092

5261.632

2014

6963.234



8008.027



5626.669

3301.080

5261.639

Примечание. *Измерения производились на центральный пункт нивелирной площадки № 3 (гр. рп. 5374).

Измерения в период 1988–2007 гг.: 1 – пункт CIRK – это 2-ая бетонная тумба на конусе “Цирк”, пункт MALY – бетонный тур вблизи пункта гс. тр., пункт KELL – бетонный тур на той же сопке, где находится пункт гс. тр. с названием Подножие Келля, пункт OTKR – бетонный тур на конусе “S”, пункт STEL – пункт гс. тр. с названием Апахончич, пункт 708 – грунтовый репер, пункт LAGR – утрачен во время извержения 1993 г., пункты PLNA, NIZN, SRDN, PIRR, ZLNY, APAH, DVNY, BELK – бетонные туры.



Тем не менее, графики изменения длин линий сильно ломанные. Такой разброс результатов явно не связан с событиями на вулкане (см. рис. 2). Изменения длин линий в отдельных случаях превышают погрешности измерений ±(2 мм + 2 · 10-6 · Д), но скорее всего, это объясняется невозможностью корректно учитывать поправку на метеоусловия по трассе измеряемой линии. Начиная с 2012 г., ежегодно в апреле на северо-восточном склоне вулкана Ключевской на пунктах, заложенных в прежние годы (рис. 3а), выполнялись наблюдения в течение 1–2-х суток двухчастотными спутниковыми геодезическими приемниками и определялись наклонные дальности методом GNSS технологии с погрешностью ±(1 мм + 1 · 10-6 · Д).

Для сопоставления результатов, определенных двумя независимыми методами, некоторые линии измерялись светодальномером СП-2. С переходом на GNSS технологию изменения наклонных дальностей резко уменьшились до первых миллиметров. На рис. 3б и рис. 3в представлены результаты этих работ в виде векторов горизонтальных смещений пунктов, дилатаций в треугольниках и величин и направлений главных осей деформаций в отдельных треугольниках.



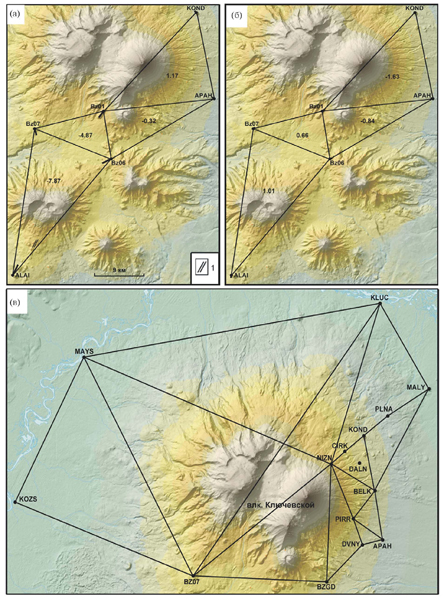

Рис. 3. Места установки спутниковых геодезических приемников (залитые черные точки) на Ключевском ГДП (а) и горизонтальные деформации земной поверхности в 2012–2013 гг. (б), 2013–2014 гг. (в).



Смещения пунктов, вычисленные относительно пункта KLUC (условно неподвижного), невелики, в пределах 1 см. В то же время обращают на себя внимание векторы пунктов Bz01, Bz06, Bz07, полученные из разностей измерений 04.2013–04.2012 гг. Они расположены к северу от Трещинного Толбачинского извержения 27.11.2012 г. и направлены в его сторону, как и вектор смещения пункта ALAIнаходящийся на южной стороне от места извержения, но намного ближе к нему [Толбачинское ..., 2017], чем пункты Ключевского полигона. Измерения 2014 г. показали весьма малые (первые мм) подвижки пунктов обратного направления, что подтверждает упругий характер произошедших деформаций. Рис. 4а как раз демонстрирует противоположные движения пунктов, находящихся к северу и к югу от Трещинного Толбачинского извержения 2012–2013 гг. (ТТИ 2012–2013).

Следует отметить, что повторными измерениями линий, связанных с пунктом ZLNY, определено, что этот пункт постоянно смещается в юго-восточном направлении. Возможно, это связано с неудачным выбором места закладки бетонной тумбы. В связи с этим пункт ZLNY исключен из повторных измерений в геодезической сети с 2017 г.



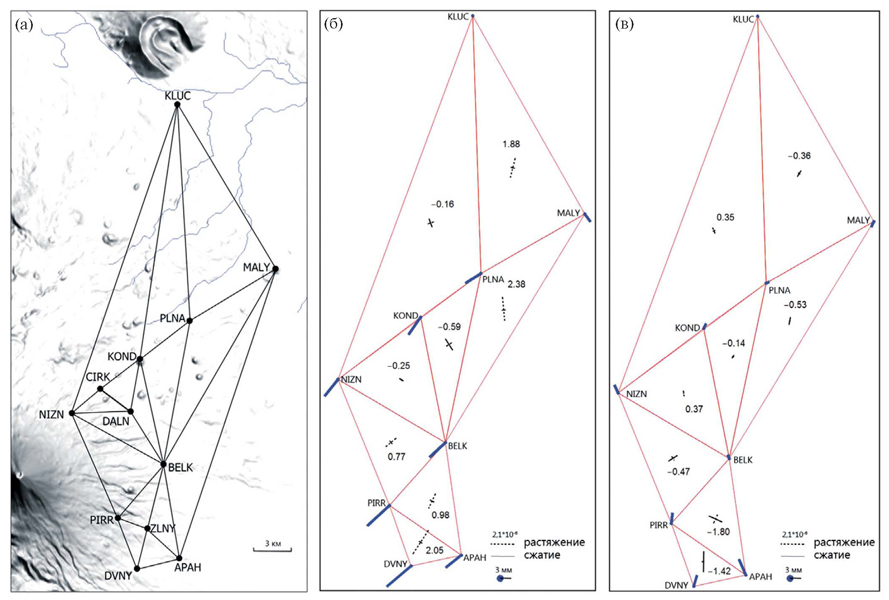

Рис. 4. Примерная область распространения горизонтальных деформаций земной поверхности в связи с ТТИ – 2012–2013 гг.: в 2011–2013 гг. (а), 1 – место извержения; в 2013–2014 гг. (б); современная схема установки спутниковых геодезических приемников (черные залитые точки) на Ключевском ГДП (в).



Пункты SRDN и LAGR, расположенные на северном склоне конуса вулкана Ключевской на отметках выше 1600 м, подвержены глубинной ползучести (см. рис. 1б). Скорости смещений этих пунктов достигают первые сантиметры в год (максимальное значение близки 18 см/год) [Жаринов и др., 2018]. Возможно, наблюдаемые смещения этих пунктов вниз по склону провоцируют обвалы вулканических пород.

Современная система наблюдений горизонтальных деформаций земной поверхности на Ключевском ГДП состоит из пунктов для установки постоянно действующих спутниковых приемников и пунктов, на которых установка спутниковых приемников выполняется на 1–2 суток (см. рис. 4в). Здесь пункты KLUCH, MAYS, KOZS, BZ07, BZGD являются постоянно действующими, принадлежат и обслуживаются КФ ГС РАН.

Методом GNSS технологии превышения между пунктами на коротких линиях определяются с худшей точностью, чем геометрическим нивелированием I–II классов, поэтому для определения вертикальных смещений применялся метод высокоточного геометрического нивелирования. Вертикальные движения земной поверхности на склонах вулкана определялись нивелированием II класса с погрешностью ±1 мм · √L, где L – расстояние между реперами (рп.) в км (рис. 5). Наиболее продолжительный и представительный ряд наблюдений (1979–2014 гг.) получен по радиальному профилю “Киргурич” северо-восточного направления протяженностью 28.8 км (табл. 3, табл. 4).

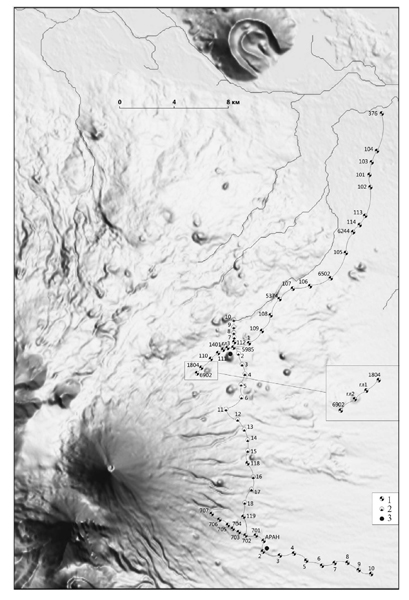

Рис. 5. Схема высокоточных нивелирных профилей, заложенных на Ключевском ГДП в 1978–1985 гг. 1 – грунтовые реперы (рп. гл1, гл2, гл3 – заложены на глубине 6–12 м); 2 – скальные реперы; 3 – пункты триангуляции.



Таблица 3. Превышения по нивелирному профилю “Киргурич” от гр. рп. 376 до гр. рп. 6902 за 1980–2014 гг., м

Тип и номер нивелирно-го знака

Расстояние между реперами, км

Месяц и год производства работ, превышения

06.1983

06.-07.1984

09.-10.1984

06.1985

09.1985

06.1986

10.1986

1

2

3

4

5

6

7

8

9

гр. рп. 376



















3.3

10.6595

10.6628

10.6642

10.6652







104



















1.0

5.5834

5.5844

5.5842

5.5840







103



















1.1

15.6918

15.6920

15.6918

15.6948







101



















1.0

15.6595

15.6600

15.6604

15.6594







102



















2.9

95.0760

95.0866

55.0328

55.0310







113















0.7

10.6044

10.6060







114















0.7

29.4480

29.4469







гр. рп. 6244



















2.1

69.5637

69.5597

69.5583

69.5598



157.9320

157.9450

105















2.4

88.3912

88.3888

88.3866

88.3852



гр. рп. 6502



















1.7

168.4820

168.4858

168.4861

168.4740



321.3828

321.3780

106















1.4

106.6825

106.6854

106.6867

106.6808



107















1.3

46.2115

46.2120

46.2140

46.2110



гр. рп. 5374



















1.2

31.9922

31.9910

31.9929

31.9917

31.9980

237.7116

237.6910

108















1.5

72.2528

72.2520

72.2558

72.2497

72.2554

109















1.1

58.7669

58.7688

58.7718

58.7696

58.7718

1















1.2

74.6826

74.6843

74.6852

74.6825

74.6856

гр. рп. 5985



















0.4

27.3086

27.3074

27.3084

27.3063

27.3079

253.4760

253.4790

Гл. 3















0.2

74.4917

74.4888

6.7438

6.7431

6.7436

гр. рп. 1401











0.9

67.7466

67.7430

67.7468

111















0.9

75.2690

75.2700

75.2721

75.2648

75.2701

110















1.2

76.4146

76.4120

76.4136

76.4106

76.4117

гр. рп. 1804



















0.2

14.9779

14.9778

14.9785

14.9773

14.9782

14.9780

14.9780

Гл. 1



















0.2

13.1968

13.1960

-

13.1966

13.1958

13.1950

13.1960

Гл. 2



















0.2

15.2754

15.2745

-

15.2722

15.2736

15.2714

15.2730

гр. рп. 6902

















Таблица 3. Продолжение

Тип и номер нивелирно-го знака

Расстояние между реперами, км

Месяц и год производства работ, превышения

1987

1989

2001

2002

2003

2004

2005

2006





10

11

12

13

14

15

16

17

гр. рп. 376





















3.3

















104





















1.0

















103





















1.1

















101





















1.0

















102





















2.9

















113





















0.7

















114





















0.7

















гр. рп. 6244





















2.1

157.9301

157.9408

157.9499

157.9706

157.9632

157.9707

157.9832

157.9915

105





2.4

гр. рп. 6502





















1.7

321.3947

321.3652

321.3919

321.4170

321.4142

321.4165

321.4045

321.4176

106





1.4

107





1.3

гр. рп. 5374





















1.2

237.6992

237.6879

237.7016

237.7271

237.7162

237.7281

237.7235

237.7536

108





1.5

109





1.1

1





1.2

гр. рп. 5985





















0.4

253.4851

253.4615

253.4865

253.5065

253.5025

253.5110

253.5088

253.5207

гл. 3





0.2

гр. рп. 1401





0.9

111





0.9

110





1.2

гр. рп. 1804





















0.2

14.9788

14.9755

14.9759

14.9768

14.9763

14.9763

14.9761

14.9761

гл. 1





















0.2

13.1963

13.1937

13.1915

13.1925

13.1932

13.1933

13.1920

13.1925

гл. 2





















0.2

15.2706

15.2691

15.2625

15.2641

15.2620

15.2624

15.2605

15.2613

гр. рп. 6902



















Таблица 3. Окончание

Тип и номер нивелир-ного знака

Расстояние между реперами, км

Месяц и год производства работ, превышения

2007

2008

2009

2010

2011

2012

2013

2014





18

19

20

21

22

23

24

25

гр. рп. 376





















3.3

















104





















1.0

















103





















1.1

















101





















1.0

















102





















2.9

















113





















0.7

40.0563

40.0567

40.0568

40.0562

40.0577

40.0569

40.0564

40.0563

114





0.7

гр. рп. 6244





















2.1

157.9602

157.9632

157.9706

157.9540

157.9612

157.9619

157.9572

157.9555

105





2.4

гр. рп. 6502





















1.7

321.4032

321.4018

321.4045

321.3915

321.4049

321.4003

321.4097

321.4068

106





1.4

107





1.3

гр. рп. 5374





















1.2

237.7064

237.7012

237.7058

237.7083

237.7079

237.7128

237.7074

237.7065

108





1.5

109





1.1

1





1.2

гр. рп. 5985





















0.4

253.4961

253.4848

253.4937

253.4872

253.4865

253.4913

253.4904

253.4870

гл. 3





0.2

гр. рп. 1401





0.9

111





0.9

110





1.2

гр. рп. 1804





















0.2

14.9741

14.9743

14.9750

14.9745

14.9744

14.9735

14.9736

14.9730

гл. 1





















0.2

13.1909

13.1917

13.1896

13.1896

13.1911

13.1900

13.1899

13.1896

гл. 2





















0.2

15.2589

15.2572

15.2580

15.2570

15.2548

15.2573

15.2566

15.2557

гр. рп. 6902





















Таблица 4. Превышения между основными реперами нивелирного профиля “Киргурич” от гр. рп. 376 – гр. рп. 6902 за 1979–2014 гг., м

Год и месяц

Превышение между реперами

376-101

101-6244

113-6244

6244-6502

6502-5374

5374-5985

5985-1804

1804-6902

1979



157.9434

321.3634

237.6812

253.4595

43.4533

1980

31.9356

110.7436



1981



157.9466

321.3766

237.7098

253.4780

43.4515

1982



157.9576

321.3878

237.6998

253.4916

43.4520

1983.06

31.9348

110.7455



157.9549

321.3760

237.6945

253.4840

43.4501

1984.07



157.9485

321.3832

237.6961

253.4782

43.4483

1984.10



40.0524

157.9450

321.3868

237.7056

253.4836



1985.06



40.0529

157.9450

321.3658

237.6935

253.4678

43.4461

1985.09



237.7103

253.4800

43.4476

1986.06



157.9320

321.3828

237.7116

253.4760

43.4444

1986.11



157.9450

321.3780

237.6910

253.4790

43.4470

1987



157.9301

321.3947

237.6992

253.4851

43.4457

1989



157.9408

321.3652

237.6879

253.4615

43.4383

2001



157.9499

321.3919

237.7016

253.4865

43.4299

2002



157.9706

321.4170

237.7271

253.5065

43.4334

2003



157.9632

321.4142

237.7162

253.5025

43.4315

2004



157.9707

321.4165

237.7281

253.5110

43.4320

2005



157.9832

321.4045

237.7235

253.5088

43.4286

2006



157.9915

321.4176

237.7536

253.5207

43.4299

2007



40.0563

157.9602

321.4032

237.7064

253.4961

43.4239

2008



40.0567

157.9632

321.4018

237.7012

253.4848

43.4232

2009



40.0568

157.9706

321.4045

237.7058

253.4937

43.4226

2010



40.0562

157.9540

321.3915

237.7083

253.4872

43.4211

2011



40.0577

157.9612

321.4049

237.7079

253.4865

43.4203

2012



40.0569

157.9619

321.4003

237.7128

253.4913

43.4208

2013



40.0564

157.9572

321.4097

237.7074

253.4904

43.4201

2014



40.0563

157.9555

321.4068

237.7065

253.4870

43.4183



Реперы на профиле “Киргурич” заложены в 1978 г., начальная нивелировка выполнена в 1979 г. Величины вертикальных смещений реперов относительно рп. 376 в период 1979–1983 гг. приведены в работе [Жаринов, Еремеев, 1985].

Замечено, что во время извержения происходит заметное опускание земной поверхности даже на расстоянии 24 км от вершины вулкана (рп. 5374), и оно возрастает по мере приближения к ней и на расстоянии 11 км от вершины кратера (рп. 6902) составляет 40 мм (рис. 6, измерения 1982–1983 гг.). После побочного извержения “Предсказанный” и серии вершинных извержений в 1983–1985 гг. величина опускания составила 70 мм (см. рис. 6, период наблюдений 1982–1985 гг.). После следующей серии побочных и вершинных извержений с 1987 по 1989 гг. произошло опускание на 60 мм. В целом наблюдается знакопеременный характер смещений земной поверхности при тренде, показывающем на подъем склона вулкана на всем участке от рп. 6244 до конечного рп. 6902. Величина подъемавозрастает по мере приближения к вершине вулкана. С 1979 г. по 2014 г. подъем составил 12 см (рп. 1804), а максимальная величина его в 2006 г. была 23.6 см (см. рис. 6, рп. 1804). Приведенные выше вертикальные смещения являются относительными, т.е. определены от опорного условно неподвижного рп. 6244, удаленного от кратера вулкана на 27 км. Самым “подвижным” оказался рп. 1804, расположенный в 11.4 км от кратера.

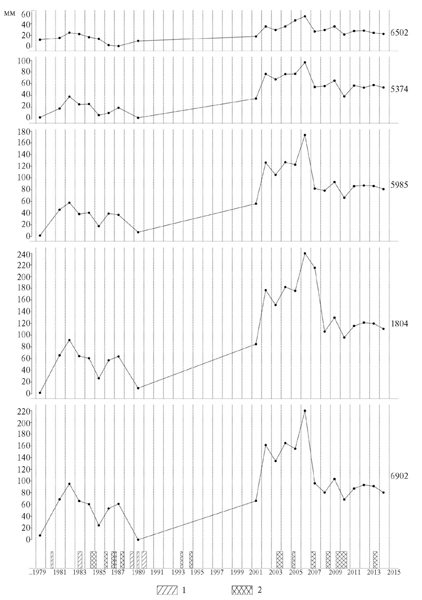

Рис. 6. Вертикальные смещения реперов на профиле “Киргурич” за 1979–2014 гг. В нижней части рисунка показаны периоды извержений вулкана Ключевской [Федотов, Жаринов, 2007; Жаринов, Демянчук, 2016]. 1 – побочные извержения; 2 – вершинные извержения.



С 2001 г. по 2006 г. вновь происходил значительный подъем СВ склона вулкана. Величина подъема ближайшего к кратеру вулкана рп. 6902 за это время составила 15.8 см. После продолжительного вершинного извержения 2007 г. вновь происходит опускание этого репера на 14 см ко второй половине 2008 г. В эти годы происходила серия вершинных извержений вулкана.

Во время проведения нивелировок по профилю “Киргурич” в 1979–1989 гг. и 2001–2014 гг. происходила значительная перестройка в работе вулкана. Первый период отличался мощными побочными и вершинными извержениями. Во второй отрезок времени происходили только вершинные извержения. Вне зависимости от характера извержений в указанные годы определен общей тренд – подъем склона вулкана, связанный с накоплением магмы в питающей системе вулкана. Значительный подъем склона чередовался опусканиями, сопровождавшими вершинные и побочные извержения.

Результаты нивелировок по профилю “Киргурич” использованы для оценок глубины и размеров источника давления под вулканом [Федотов, Жаринов, 2007; Федотов и др., 2010]. В период 1979–1990 гг., когда происходили вершинные и побочные извержения, центр эффективного давления в питающей магматической системе перемещался в интервале глубин 4–17 км. Во время вершинных извержений 2003–2013 гг. эффективный центр давления переместился на глубины 15–20 км. Перемещение центра давления на большие глубины после окончания извержений может быть связано с опустошением поверхностных магматических источников.

Вертикальные движения земной поверхности вдоль второго радиального нивелирного профиля длиной 29 км показаны на рис. 7а, построенному по данным табл. 5. Репер “Хапица”, относительно которого рассмотрены вертикальные движения земной поверхности, удален от кратера вулкана Ключевской на 38 км.

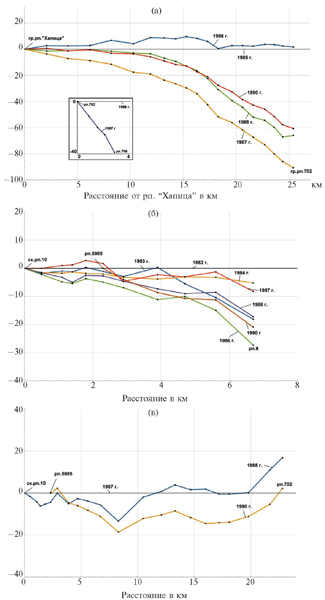

Рис. 7. Вертикальные смещения по радиальному профилю от гр. рп. “Хапица” – гр. рп. 702 (а), а также вертикальные смещения по субгоризонтальным профилям: ск. рп. 10 – ск. рп. 6 (б), ск. рп. 10 – гр. рп. 5985 – гр. рп. 702 (в).



Таблица 5. Превышения по нивелирному профилю “Хапица – с/ст Апахончич” от гр. рп. Хапица – гр. рп. 702 – гр. рп. 707 за 1985–1990 гг., м

Тип и номер нивелирного знака

Расстояние между реперами, км

Год производства и превышения

1985

1986

1987

1988

1990

гр. рп. Хапица















2.1

23.1640

23.1667

23.1604

23.1627

23.1647

гр. рп. 22















2.0

22.7299

22.7298

22.7264

22.7300

22.7279

гр. рп. 20















2.1

25.7040

25.7042

25.7024

25.7048

25.7048

гр. рп. 18















2.0

36.3224

36.3264

36.3196

36.3213

36.3199

гр. рп. 16















2.1

47.8422

47.8396

47.8361

47.8408

47.8416

гр. рп. 14















1.6

39.6394

39.6441

39.6380

39.6388

39.6372

гр. рп. 12















1.3

40.3218

40.3214

40.3172

40.3185

40.3186

гр. рп. 11















1.1

33.2583

33.2578

33.2554

33.2558

33.2556

гр. рп. 10















1.0

32.7563

32.7579

32.7532

32.7526

32.7552

гр. рп. 9















1.0

37.2298

37.2285

37.2254

37.2264

37.2253

гр. рп. 8















1.0

36.9898

36.9874

36.9814

36.9838

36.9860

гр. рп. 7















1.0

38.8782

38.8728

38.8689

38.8698

38.8716

гр. рп. 6















1.3

53.9716

53.9738

53.9672

53.9632

53.9667

гр. рп. 5















1.0

49.3688

49.3688

49.3632

49.3636

49.3629

гр. рп. 4















1.0

53.5864

53.5860

53.5808

53.5788

53.5822

гр. рп. 3















1.1

61.2261

61.2275

61.2204

61.2237

61.2230

гр. рп. 2















0.9

52.6426

52.6424

52.6356

52.6373

52.6369

гр. рп. APAH















0.8

40.1932

40.1922

40.1873

40.1858

40.1869

гр. рп. 701















1.0

52.3810

52.3802

52.3763

52.3822

52.3782

гр. рп. 702















1.1



100.4360

100.4247





гр. рп. 703















0.8



75.1430

75.1346





гр. рп. 704















0.7



83.4147

83.4090





гр. рп. 705















0.9



110.9235

110.9101





гр. рп. 706















0.8





124.8306





гр. рп. 707



























гр. рп. 706



















53.9316

53.9247





ск. рп. 707















Первые измерения по профилю были выполнены в 1985 г., когда вулкан Ключевской не был активным. Последние измерения были сделаны в 1990 г. В период 1986–1990 гг. вулкан был активным, происходили вершинные и побочные извержения. Относительные вертикальные смещения земной поверхности происходили по всему профилю и проседания близлежащих к кратеру вулкана реперов достигли 91 мм (удаление их от кратера 9–10 км). В это же время регистрировались опускания склона вулкана по первому радиальному профилю “Киргурич”. По-видимому, это могло быть связано с уменьшением давления в магматическом очаге вулкана Ключевской в ходе серии побочных и вершинных извержений в это время.

По секущему нивелирному профилю скальный репер (ск. рп.) 10 – грунтовый репер (гр. рп.) 5985 – ск. рп. 6 – гр. рп. 702, проложенному примерно по горизонтали относительно кратера (см. рис. 5), на абсолютных высотах, колеблющихся от 820 м (ск. рп. 10) до 1063 м (ск. рп. 11), нивелирование выполнялось не в полном объеме: в 1982–1984 гг., 1986 г. от ск. рп. 10 до ск. рп. 6; в 1987, 1988 гг. по всему ходу; в 1990 г. от гр. рп. 5985 до гр. рп. 702 (табл. 6). Изменения превышений по этому профилю показаны на рис. 7б и рис. 7в.



Таблица 6. Превышения по нивелирному профилю ск. рп. 10 – гр. рп. 5985 – ск. рп. 6 – гр. рп. 702 за 1982–1990 гг., м

Тип и номер нивелирного знака

Расстояние, км

Год производства и превышения

1982

1983

1984

1986

1987

1988

1990

ск. рп. 10



















0.5

23.8136

23.8118

23.8121

23.8114

23.8136

23.812



ск. рп. 9



















0.6

36.2970

36.2978

36.2968

36.2944

36.298

36.2954



ск. рп. 8



















0.3

13.3472

13.3470

13.3476

13.3466

13.3474

13.3454



ск. рп. 7



















0.4

–5.5241

–5.5226

–5.5246

–5.5224

–5.5225

–5.5216



гр. рп. 112



















0.5

–8.6472

–8.6486

–8.6474

–8.6484

–8.6483

–8.6474



гр. рп. 5985



















0.6

1.8840

1.8822

1.8828

1.8820

1.8777

1.8821

1.8800

ск. рп. 2



















1.0

61.5980

61.6012

61.5974

61.5938

61.6003

61.5953

61.5934

ск. рп. 3



















0.8

–9.4657

–9.4715

–9.4650

–9.4646

–9.4664

–9.4640

–9.4678

ск. рп. 4



















0.9

42.6313

42.6264

42.6312

42.6264

42.6330

42.6318

42.6308

ск. рп. 5



















1.1

37.4161

37.4084

37.4141

37.4037

37.4092

37.4074

37.4064

ск. рп. 6



















1.6









50.8046

50.7968

50,7970

ск. рп. 11



















2.2









–97.4289

-97.4174

-97,4224

ск. рп. 12



















1.6









–14.4349

–14.4322

–14,4332

ск. рп. 13



















1.2









2.7775

2.7806

2,7794

ск. рп. 14



















1.4









7.8294

7.8271

7,8262

ск. рп. 15



















1.3









35.4726

35.4729

35,4698

гр. рп. 118



















1.2









–1.9606

–1.9630

–1,9602

ск. рп. 16



















0.9









1.0606

1.0606

1,0608

ск. рп. 17



















1.7









–57.3902

–57.3895

–57,3874

ск. рп. 18



















1.9









–44.1552

–44.1443

–44,1494

гр. рп. 119



















1.1









–59.6235

–59.6177

–59.6160

гр. рп. 702



















Самые близкие к кратеру вулкана Ключевской реперы этого профиля ск. рп. 11 (абсолютная высота 1063 м) и ск. рп. 6 (абсолютная высота 1013 м), оказались наиболее подвижными, чем остальные реперы на этом профиле. Максимальные подвижки (опускания) происходили после побочного извержения “Предсказанный” в 1983 г. и после побочного извержения “Скуридина” в конце 1989 г. и начале 1990 г.

ЗАКЛЮЧЕНИЕ

Относительные вертикальные движения земной поверхности на вулкане Ключевской, определенные из повторных нивелирований с погрешностью превышений ±1 мм · √L, где L – расстояние между реперами в км вдоль радиальных к вулкану профилей имеют в целом знакопеременный характер, однако, наблюдается тренд вертикальных смещений, увеличивающийся с приближением к его вершине; наблюдается корреляция во времени между извержениями и знаком движений (опускание, поднятие). С 1979 по 2014 гг. максимальная величина подъема составила 23.6 см при погрешности определения ±1 см. Данные нивелировок использованы для оценок глубины эффективного источника давления. В период 1979–1990 гг., когда происходили вершинные и побочные извержения, центр эффективного давления в питающей магматической системе перемещался в интервале глубин 4–17 км. Во время вершинных извержений 2003–2013 гг. эффективный центр давления переместился на глубины 15–20 км. Перемещение центра давления на большие глубины после окончания извержений может быть связано с опустошением поверхностных магматических источников.

Изменения длин линий в окрестностях вулкана Ключевской в отдельных случаях превышают погрешности измерений (2 мм +2 · 10-6 · Д), однако они не связаны с событиями на вулкане, и скорее всего, это объясняется невозможностью корректно учитывать поправку за метеорологические условия по трассе измеряемой линии. С переходом на определение длин линий по GNSS технологии, изменения их резко уменьшились и составляют первые миллиметры.

Горизонтальные смещения пунктов, расположенных на северо-восточном подножии вулкана Ключевской, определялись в период 2012–2014 гг. относительно пункта, находящегося в пос. Ключи на расстоянии 32 км от кратера вулкана, методом GNSS технологии. Смещения за период 2012–2013 гг. были в пределах 6–10 мм и направлены в район Толбачинского трещинного извержения 2012–2013 гг., что может свидетельствовать о связи наблюдаемых деформаций с этим извержением.

Ключи на расстоянии 32 км от кратера вулкана, методом GNSS технологии. Смещения за период 2012–2013 гг. были в пределах 6–10 мм и направлены в район Толбачинского трещинного извержения 2012–2013 гг., что может свидетельствовать о связи наблюдаемых деформаций с этим извержением.

М. А. Maguskin

Institute of Volcanology and Seismology, Far East Branch, Russian Academy of Sciences

Author for correspondence.
Email: magma@kscnet.ru

Russian Federation, bul’var Piipa 9, Petropavlovsk-Kamchatsky, 683006

N. А. Zharinov

Institute of Volcanology and Seismology, Far East Branch, Russian Academy of Sciences

Email: nzhar@kscnet.ru

Russian Federation, bul’var Piipa 9, Petropavlovsk-Kamchatsky, 683006

Yu. V. Demyanchuk

Institute of Volcanology and Seismology, Far East Branch, Russian Academy of Sciences

Email: nzhar@kscnet.ru

Russian Federation, bul’var Piipa 9, Petropavlovsk-Kamchatsky, 683006

  1. Антонович К.М., Карпик А.П., Клепиков А.Н. Спутниковый мониторинг земной поверхности // Известия вузов. Геодезия и аэрофотосъемка. 2004. № 1. С. 4-10.
  2. Жаринов Н.А., Доброхотов Ю.С., Энман В.Б. Наблюдения наклонов земной поверхности уровенными наклономерами на Камчатке // Известия АН СССР. Физика Земли. 1978. № 1. С. 54-62.
  3. Жаринов Н.А., Энман В.Б., Скуридин Ю.Ф. и др. Об изучении деформаций земной поверхности на Ключевском вулкане (1978–1982 гг.) // Вулканология и сейсмология. 1984. № 4. С. 67-75.
  4. Жаринов Н.А., Еремеев Н.Н. Деформации земной поверхности Ключевского вулкана, предварявшие и сопровождавшие извержение, предсказанное в 1983 г. // Вулканология и сейсмология. 1985. № 1. С. 88-97.
  5. Жаринов Н.А., Демянчук Ю.В. Извержение вершинного кратера вулкана Ключевской (Камчатка) в феврале–июле 2007 г. // Вулканология и сейсмология. 2009. № 3. С. 38-49.
  6. Жаринов Н.А., Демянчук Ю.В. Вершинные извержения вулкана Ключевской (Камчатка) в начале XXІ столетия, 2003–2013 гг. // Вулканология и сейсмология. 2016. № 1. С. 1-18.
  7. Жаринов Н.А., Демянчук Ю.В., Борисов И.А. Извержения вулкана Ключевской в 2015–2016 гг. // Вулканология и сейсмология. 2018. № 2. С. 3-13.
  8. Толбачинское трещинное извержение 2012–2013 гг. (ТТИ-50) / Отв. ред. Е.И. Гордеев, Н.Л. Добрецов. Новосибирск: Изд-во СО РАН, 2017. 421 с.
  9. Федотов С.А., Жаринов Н.А. Об извержениях, деформациях, сейсмичности Ключевского вулкана (Камчатка) в 1986–2005 гг. и механизме его деятельности // Вулканология и сейсмология. 2007. № 2. С. 3-31.
  10. Федотов С.А., Жаринов Н.А., Гонтовая Л.И. Магматическая питающая система Ключевской группы вулканов (Камчатка) по данным об ее извержениях, землетрясениях, деформациях и глубинном строении // Вулканология и сейсмология. 2010. № 1. С. 3-35.
  11. Широков И.А., Жаринов Н.А., Перцев Б.П., Анохина К.М. Вариации наклонов земной поверхности на Камчатке в районе Ключевского вулкана // Вулканология и сейсмология. 2009. № 6. С. 44-53.

Supplementary files

Supplementary Files Action
1. Fig. 1. Scheme for measuring line lengths at Klyuchevskoye State Border Guard Inspectorate. a - light-range finders SG-3 and Geodimeter-8 in 1978–1984. (1 - lava outflow crack 05.03.1980); b - the light range finder SG-3 of the KLUC - MALY line and the light range finder SP-2 of all other lines in 1988–2007. View (309KB) Indexing metadata
2. Fig. 2. Graphs of changes in inclined distances in 1989–2013. Volcanic eruption periods are shown according to [Fedotov, Zharinov, 2007; Zharinov, Demyanchuk, 2016]. 1 - side eruptions; 2 - vertex eruptions. View (234KB) Indexing metadata
3. Fig. 3. Local installations of satellite geodetic receivers (horizontal deformations of the earth's surface in 2012–2013). (b) 2013–2014 (AT). View (247KB) Indexing metadata
4. Fig. 4. The approximate area of distribution of horizontal deformations of the earth's surface in connection with the TTI - 2012–2013: in 2011–2013. (a), 1 - place of eruption; in 2013–2014 (B); a modern installation scheme for satellite geodetic receivers at Klyuchevoye GDP (c). View (302KB) Indexing metadata
5. Fig. 5. Scheme of high-precision leveling profiles laid down at Klyuchevskoye State Border Inspectorate in 1978–1985. 1 - ground benchmarks (rp. Hl1, hl2, hl3 - laid at a depth of 6-12 m); 2 - rocky benchmarks; 3 - points of triangulation. View (167KB) Indexing metadata
6. Fig. 6. Vertical displacements of benchmarks on the “Kirgurich” profile for 1979–2014. The lower part of the figure shows the periods of eruptions of the Klyuchevskaya volcano [Fedotov, Zharinov, 2007; Zharinov, Demyanchuk, 2016]. 1 - side eruptions; 2 - vertex eruptions. View (148KB) Indexing metadata
7. Fig. 7. Vertical displacements along the radial profile from column rp. "Hapitsa" - column rp. 702 (a), as well as vertical offsets along subhorizontal profiles: sc. rp. 10 - speed rp. 6 (b), sk. rp. 10 - column rp. 5985 - column rp. 702 (c). View (97KB) Indexing metadata

Views

Abstract - 14

PDF (Russian) - 15

Cited-By


PlumX

Refbacks

  • There are currently no refbacks.

Copyright (c) 2019 Russian academy of sciences
