Identification of a large number of quasi-linear chains of earthquakes in the epicentral seismicity field of the Baikal region and their study showed that among these chains there may be not only chains of “migration” earthquakes, but also chains formed during a random spatio-temporal distribution of earthquakes. In this work, using a statistical analysis of the distribution of distances between epicenters, the possibility of forming chains of “migrations” within groups of seismic events is shown and their distribution is studied. It is noted that chains in groups of earthquakes are distinguished not only by the distribution of distances, but also by the time between them. The formation of chains of earthquakes was established in the areas of the following groups of earthquakes: Busiyingol and 1976 and 1991. in the same area, the South Baikal, Kyakhtinsky, Kichersky earthquakes of the Tompudinsky series, Oldongsinsky and Charudinsky groups. It is shown that these chains were formed during the implementation of these groups. In the identified areas of concentration of chains of grouping seismicity, a connection can be traced between the location and direction of the chains with the strike of fault zones, near-fault cracks and the orientation of nodal planes in earthquake sources.

全文:

ВВЕДЕНИЕ И ПОСТАНОВКА ЗАДАЧИ

Изучению явления “миграций” землетрясений в различных сейсмоактивных регионах Земли как квазилинейного изменения положения эпицентров последовательных во времени толчков, обусловленного геолого-геофизическими процессами в недрах Земли, посвящено множество работ [Mogi, 1968; Уломов, 1993; Rydelek, 2001; Викулин, 2003 и др.]. Выделение цепочек различными исследователями производится с применением авторских формализованных и не формализованных методик с использованием в качестве исходных данных землетрясений различной силы [Mogi, 1968; Новопашина, 2013; Левина, Ружич, 2015]. Исследуемое явление объясняется прохождением в литосфере Земли деформационных волн [Быков, 2005; Викулин и др., 2012; Шерман, 2013] или упругой и упруго-пластичной передачей напряжений в результате взаимодействия разломов [Pollitz et al., 2003]. Явление “миграции” эпицентров землетрясений представляет значительный интерес, поскольку в нем имеется потенциальная возможность прогноза сильных землетрясений [Mogi, 1968; Шебалин, 2005, 2020].

Кроме “миграций” землетрясений, геолого-геофизическими процессами может быть обусловлено формирование других разновидностей последовательностей землетрясений. Так, в работе [Гусев, 2005] изучается явление порядкового группирования землетрясений, под которым понимается тенденция крупнейших землетрясений быть близкими соседями в упорядоченном по времени каталоге сейсмических событий. Этот процесс обнаружен в мировых каталогах землетрясений наряду с обычным формированием групп толчков. В работе [Гусев, Палуева, 2016] полученные при изучении направленностей пар соседей землетрясений закономерности объясняются распространением вдоль вторичных разломов импульсов асейсмического скольжения, сопровождающихся слабыми землетрясениями. Показано, что расположение ориентированных пар привязано к нескольким гипотетическим системам субпараллельных (эшелонированных) разломов.

При исследовании “миграций” эпицентров землетрясений выделяемые цепочки обычно считаются цепочками сейсмомиграций [Левина, Ружич, 2015] без рассмотрения возможности формирования цепочек землетрясений при случайном пространственно-временном распределении сейсмических событий — случайных цепочек. В работе [Лукк, 1978] для разделения случайных цепочек и цепочек “миграций” эпицентров землетрясений авторами вводятся ограничения на кривизну цепочки, количество землетрясений, продолжительность и длину цепочки. Однако, эти ограничения выбраны только для изучаемой в работе территории, а некоторые ограничения, по утверждению самого автора, являются условными.

Вопрос о возможном возникновении как случайных цепочек, так и цепочек “миграций” землетрясений, изучают авторы настоящей работы. Цепочкой землетрясений будем называть расположение эпицентров толчков, которое создается при квазилинейном одностороннем положении совокупности эпицентров трех или более последовательных во времени землетрясений на поверхности исследуемой области земной коры. Цепочка землетрясений является случайной, или “псевдомиграцией”, если землетрясения образуют цепочку при случайном распределении, не будучи связанными какими-либо геолого-геофизическими процессами. В цепочках “миграций” землетрясений связь сейсмических событий имеет геофизическую природу.

Изучаемый на предмет формирования цепочек землетрясений в работах авторов данной статьи Байкальский регион (φ = 48−60˚ с.ш., λ = 96−122˚ в.д.) является высокосейсмичной территорией, что обусловлено расположением в его пределах Байкальской рифтовой системы (БРС). Здесь происходили и возможны сильные разрушительные землетрясения, а также регистрируются многочисленные слабые толчки [http://www.seis-bykl.ru]. В эпицентральном поле Байкальского региона наблюдается рассеянная и сосредоточенная сейсмичность [Арефьев, 1989]. Рассеянная сейсмичность образована не связанными между собой толчками, формирующими фоновую хаотичную сейсмичность. Сосредоточенная сейсмичность соответствует группирующимся событиям и наблюдается в виде отдельных кластеров [Мельникова и др., 2020]. Результаты декластеризации “Каталога землетрясений Прибайкалья” показали, что четвертая часть землетрясений в регионе являются афтершоками землетрясений с KР ≥ 12.5 [Радзиминович, Очковская, 2013]. Группирующиеся землетрясения могут быть отнесены к форшок-афтершоковым последовательностям и к роям сейсмических событий. В некоторых случаях афтершоки могут сопровождаться “вторичными” афтершоками, что приводит к усложнению режима афтершоковых серий [Ключевский, 2003; Радзиминович, Очковская, 2013]. Согласно работе [Очковская, Радзиминович, 2011], для байкальских землетрясений наблюдается зависимость количества афтершоков от магнитуды главного толчка. Области группирования землетрясений часто имеют форму, близкую к изометричной, и средние размеры около 15 км [Мишарина, Солоненко, 1990]. Группы землетрясений распределены по территории БРС достаточно равномерно, но имеются участки повышенной плотности групп. Пространственного разобщения афтершоковых и роевых последовательностей в БРС не наблюдается: в областях генераций групп афтершоков происходят и рои землетрясений. Анализ распределения групп толчков во времени показывает, что максимальное количество групп землетрясений формируется после геодинамических активизаций литосферы БРС. Группы землетрясений относятся к наведенной сейсмичности, накладывающейся на фоновый сейсмический процесс региона, поскольку рои землетрясений отражают изменение реологических свойств локального объема геологической среды, а афтершоковый процесс — перераспределение напряжений и деформаций в очаге после главного землетрясения [Ключевский и др., 2011]. Группами афтершоковых и роевых толчков проявляются переходные релаксационные процессы в геолого-геофизической среде. Релаксационные процессы отражают реакцию какой-либо системы на сильное (в масштабе системы) воздействие различной природы, выводящее ее из стационарного состояния. Анализ релаксационных процессов сейсмичности занимает особое место в изучении литосферы; он дает возможность прояснить структуру и особенности строения среды, а также изучить динамику отклика литосферы на сильное возмущение [Ключевский и др., 2015].

Информация о группах землетрясений, используемая в данной статье, заимствована из работ по исследованию этих групп землетрясений. Приведем краткое описание этих групп.

Ярким примером землетрясения, породившего крупную афтершоковую последовательность, является Бусийнгольское землетрясение (27.12.1991; φ = 50.98˚ с.ш., λ = 98.08˚ в.д., MS = 6.5, Кр = 16.2). Это сейсмическое событие, приуроченное к Бусийнгольской впадине, связано с самой западной структурой в системе впадин БРС. Землетрясение породило афтершоковую последовательность, продолжавшуюся даже в 2000-х годах. В момент землетрясения активизировались разломные структуры как самой Бусийнгольской впадины, так и ее горного обрамления, но главный толчок в горном обрамлении и сила сейсмической активизации впадины несоизмеримо меньше силы активизации ее горного обрамления. Главной особенностью сейсмического процесса после данного землетрясения являются пульсирующие активизации сейсмического процесса в рассматриваемой впадине: так, в период до 2000 г. можно выделить порядка десяти циклов активизации сейсмического процесса [Еманов и др., 2006]. В цитируемой работе отмечается, что в 1991–1992 гг. крупные афтершоки Бусийнгольского землетрясения происходят вдоль линии, проходящей под углом к Бусийнгольской впадине.

Южнобайкальское землетрясение 25.02.1999 (φ = 51.64˚ с.ш., λ = 104.82˚ в.д., Кр = 14.6, MW = 6.0), сопровождавшееся форшоками и афтершоками, является одним из сильнейших землетрясений, произошедших в пределах южного Байкала за инструментальный период наблюдения. Это сейсмическое событие произошло в области пересечения нескольких разломов северо-восточного, северо-западного и запад-восточного простирания [Radziminovitch et al., 2006]. Форшоковая серия началась 9 февраля, магнитуда форшоков достигала значений MW = 4.7 [Radziminovitch et al., 2005, 2006]. Эпицентральное поле форшоков было вытянуто в виде “цепочки” северо-западного простирания. Фаза основной активности завершилась Южнобайкальским землетрясением 25.02.1999 в 18:58. Второе по силе сейсмическое событие произошло через 13 минут после главного толчка и отличалось от него по магнитуде на 0.9 (MW = 5.1). Форма эпицентрального поля изменилась после главного толчка, вытянувшись в северо-восточном направлении. Форшок-афтершоковая последовательность представлена двумя сериями толчков, разделенных фазами сейсмического затишья 23 и 24 февраля. Первая последовательность была вызвана движениями по разлому северо-западного простирания, а вторая — связана с главным толчком. В целом эпицентральное поле группы землетрясений вытянуто с севера на юг. В феврале эпицентральное поле имело тенденцию к расширению, а в марте 1999 г. количество афтершоков последовательности стало уменьшаться. В июне 1999 г. количество толчков данной области приблизилось к фоновым значениям [Radziminovitch et al., 2006].

Кяхтинское землетрясения 13.05.1989 (φ = = 50.17˚ с.ш., λ = 105.34˚ в.д., MW = 5.7) сопровождалось более чем 450 афтершоками энергетического класса KР ≥ 7, регистрируемыми до 20 декабря 1989 г. Эпицентры этой группы землетрясений локализованы в междуречье Селенги и Дзелтэры (Желтуры) на юго-восточном склоне хр. Бутэлийн-нуру. Бутэлийнский блок, в котором, видимо, локализован очаг главного землетрясения, ограничен Селенгинским и Желтуринским разломами, продолжающими к востоку Хангайскую систему сейсмогенерирующих разломов и переходящими в Тугнуйский и Хилокский глубинные разломы [Radziminovitch et al., 2013].

В районе Кичеро-Верхнеангарского горного перешейка между Кичерской впадиной и бассейном Верхней Ангары 21.03.1999 произошло Кичерское землетрясение (φ = 55.83˚ с.ш., λ = 110.34˚ в.д., Кр = 14.5, MW = 6.0). Это сейсмическое событие было приурочено к разлому северо-восток–юго-западного простирания. Общее число форшоков и афтершоков, происходивших в январе – декабре 1999 г., составляет около 6000 [Melnikova et al., 2007]. Затем в этой области сейсмическая активность затухала в течение нескольких лет.

К отрогам Баргузинского хребта, примыкающим к юго-восточному берегу Байкала, приурочена Томпудинская серия землетрясений. Максимальное количество толчков этой серии произошло в 2007 г., а главный толчок магнитудой MW = 5.3 зарегистрирован 04.07.2007 (φ = 55.45˚ с.ш., λ = 110.39˚ в.д.) [Гилева и др., 2013]. Изолинии плотности эпицентров толчков данной серии со временем вытягиваются в северо-восток–юго-западном направлении [Мельникова, Гилева, 2017]. Такое же направление деструкции земной коры выявлено в простирании плоскостей разрывов в очагах с известными механизмами [Гилева и др., 2013]. Максимальная плотность толчков этой серии была приурочена к сейсмоактивному блоку, ограниченному со всех сторон разноориентированными разломами в основном невысокого ранга [Мельникова, Гилева, 2017] и находящемуся на пересечении полос повышенной концентрации эпицентров северо-западного и северо-восточного направлений.

Олдонгсинский рой землетрясений начался в сентябре 1997 г. в пределах Верхнетокинской впадины, охватывающей верховья рек Токко и Чаруода. Всплеск его активности приходился на последнюю декаду октября. Всего в Олдонгсинском рое 1997 г. зафиксировано 597 толчков с КР = 7–12, причем 60% из них зарегистрированы в октябре [Козьмин, 2003]. В ноябре – декабре 2005 г. в пределах Олекмо-Чарского нагорья, расположенного в междуречье Олёкмы и ее притока Чары (бассейн р. Лены) между Байкальской рифтовой системой и Становой складчатой системой в Южной Якутии происходила Чаруодинская группа землетрясений. Эта группа сочетала в себе свойства афтершоковой и роевой последовательностей: сильные события роя сопровождались последовательностями афтершоков [Шибаев и др., 2011]. В течение указанного периода времени зарегистрировано 2623 сейсмических события, самое сильное из которых произошло 10.11.2005 (φ = 57.37˚ с.ш., λ = 120.77˚ в.д., Кр = 15.7, MW = 5.7).

Применение формализованной методики выделения цепочек землетрясений в предыдущих работах [Ключевский, Какоурова, 2019; Какоурова, Ключевский, 2020]. позволило выделить 2172 цепочки землетрясений, 2120 из которых состоит из трех и 52 – из четырех землетрясений. Тот факт, что 97.6% цепочек состоит из трех землетрясений, обусловлен малой допустимой нелинейностью цепочки (сектор допустимой нелинейности цепочки составляет β = 10˚) и, возможно, выбором для исследования Байкальского региона, значительную часть которого занимает БРС, имеющая сложное пространственно-временное распределение эпицентров землетрясений. В качестве исходных данных для выделения цепочек землетрясений использовались N = 51811 землетрясений энергетического класса KР ≥ 8, зарегистрированные в пределах Байкальского региона в 1964–2013 гг. Байкальским [http://www.seis-bykl.ru] и Алтае-Саянским [http://www.asgsr.ru] филиалами Единой геофизической службы Российской академии наук. Пространственно-временнóе и энергетическое распределение выделенных в эпицентральном поле региона квазилинейных цепочек землетрясений соответствует распределению сейсмических событий: цепочки землетрясений формируются в пределах БРС, где плотность землетрясений высокая, а азимутальное распределение цепочек соответствует в целом простиранию зон деструкции литосферы. Кроме того, максимумы годовых чисел цепочек и землетрясений наблюдаются одновременно, а большинство цепочек образовано слабыми землетрясениями (рис. 1) [Какоурова, Ключевский, 2020]. Этот результат, а также результаты имитационного моделирования мигрирующей сейсмичности [Ключевский, Какоурова, 2018; Какоурова и др., 2021] показали, что в эпицентральном поле сейсмичности Байкальского региона могут присутствовать цепочки “миграций” и цепочки “псевдомиграций”. Однако, задача разделения этих двух видов цепочек в настоящее время не решена. В данной статье продолжено изучение распределения выделенных в предыдущих работах авторов цепочек землетрясений, состоящих из трех сейсмических событий. Предпринята попытка частичного решения задачи поиска возможных цепочек “миграций” землетрясений путем анализа пространственно-временного и энергетического распределения квазилинейных цепочек сейсмических событий, сформировавшихся в группах землетрясений – форшок-афтершоковых и роевых последовательностях.

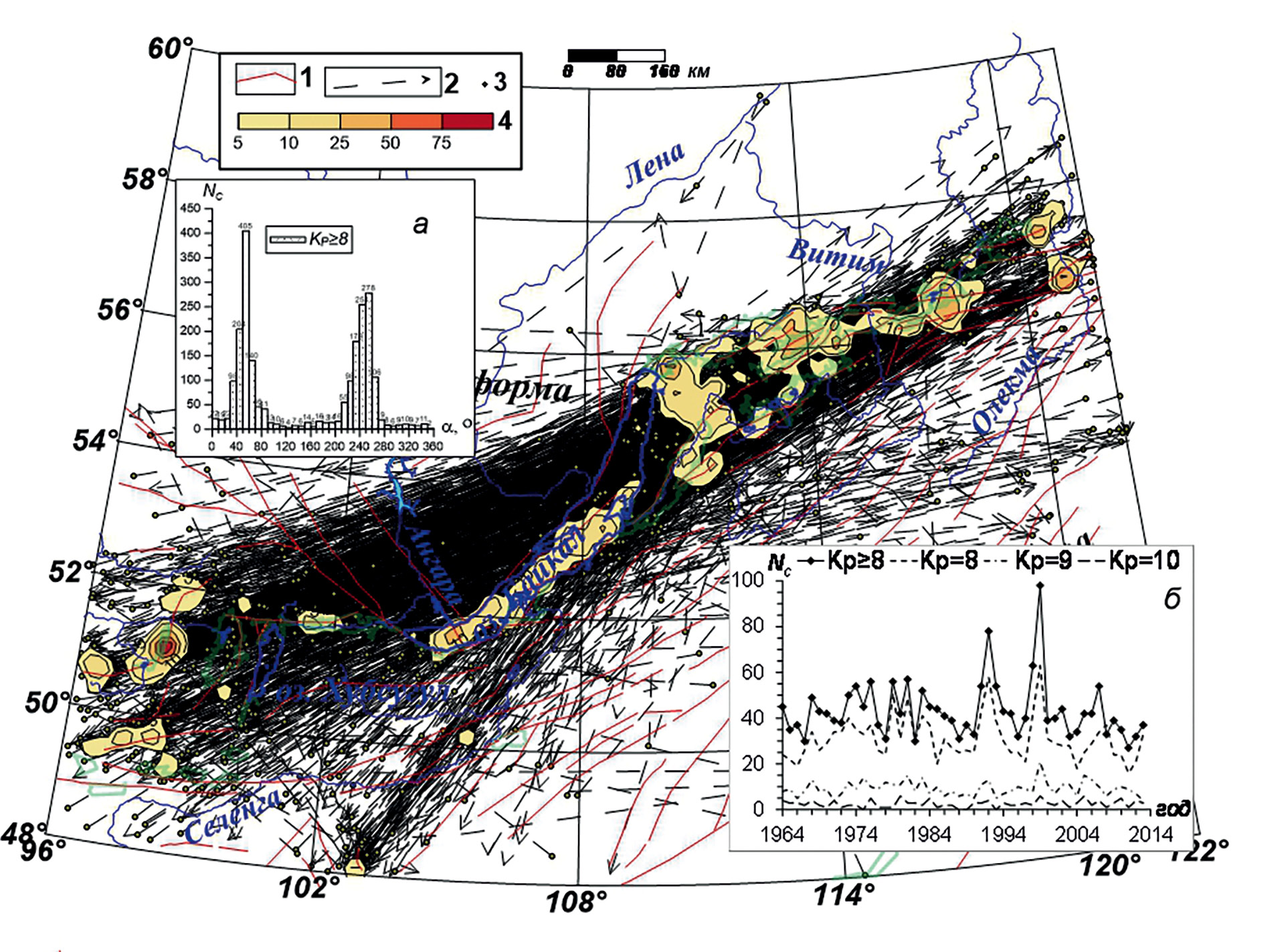

Рис. 1. Карта расположения и ориентации 2172 цепочек землетрясений в земной коре Байкальского региона [Ключевский, Какоурова, 2019]. 1 – разломы, 2 – “векторы” цепочек землетрясений, 3 – эпицентры первых землетрясений в цепочке с Кр ≥ 8, 4 – шкала изолиний плотности эпицентров первых землетрясений в цепочках в площадках 0.2˚ × 0.3˚. На вставке (а) показано распределение количества цепочек землетрясений по азимутам. На вставке (б) приведены количества цепочек землетрясений в год.



МЕТОДЫ РЕШЕНИЯ ЗАДАЧИ

Для выделения цепочек землетрясений разработана формализованная методика, основой которой является анализ азимутов, рассчитанных между последовательными во времени землетрясениями различных энергетических классов или магнитуд [Какоурова, Ключевский, 2020; Патент № 26593344].

  1. Для заданной территории формируется выборка данных N землетрясений, произошедших в заданном временном интервале и имеющих выбранный диапазон энергетических классов или магнитуд. Данная выборка имеет формат стандартного каталога землетрясений.
  2. Производится расчет азимутов αij, i = 1… N – 1, j = 2…N, j = i + 1, от эпицентра первого землетрясения выборки ко второму, от второго – к третьему и т.д. до последнего толчка в выборке.
  3. Проводится временной анализ азимутов последовательных во времени землетрясений в заданном секторе допустимой нелинейности β от азимутального направления. Пусть 1, 2, 3 — три последовательных во времени землетрясения, α12 и α23 — азимуты землетрясений 2 и 3, рассчитанные от предыдущих толчков. Для анализа производится расчет среднего значения этих азимутов a, а затем проверяется условие α – β / 2 ≤ αij ≤ α + β / 2, i = 1.2, j = 2.3. Если условие для землетрясений 1, 2, 3 не выполняется, производится его проверка для землетрясений 2, 3, 4. Если условие выполняется для трех землетрясений, то эти землетрясения образуют цепочку, и путем включения в анализ следующего за землетрясением 3 землетрясения 4 аналогичным образом проводится анализ возможности формирования цепочки из землетрясений 1, 2, 3, 4. Если условие не выполнилось для четырех землетрясений, в специальный массив (каталог цепочек землетрясений) записывается цепочка из землетрясений 1, 2, 3. Иначе производится проверка формирования цепочки из пяти сейсмических событий. Таким образом проверяется вся выборка сейсмических событий и выделяются все цепочки, удовлетворяющие заданному сектору допустимой нелинейности.

Работа пунктов 2 и 3 методики реализуется программой “Chain” [Свидетельство № 2016661616]. Отличительными особенностями данной методики выделения цепочек землетрясений от методик многочисленных предшественников [Mogi, 1968; Лукк, 1978; Левина, Ружич, 2015 и др.] являются использование статистического подхода и анализа азимутов, рассчитанных между последовательными (происходящими друг за другом по времени) сейсмическими событиями. Это дает возможность использования в качестве исходных данных большого количества землетрясений различной силы и выделения всех квазилинейных цепочек, имеющихся в выборке землетрясений. Допустимая кривизна цепочки задается сектором допустимой нелинейности. Кроме того, методика позволяет выделять цепочки землетрясений на различных иерархических уровнях литосферы и исследовать как территорию любой формы и площади с расположенными разломами, так и зону отдельного сейсмоактивного разлома. При выделении цепочек в зоне разлома следует учитывать, что пространственно-временные закономерности в возбуждении активизации разломов следует искать в пространственно-временнóй организации локализации очагов в областях динамического влияния уже установленных сейсмоактивных разломов [Шерман, 2014]. При выделении цепочек в пределах некоторой территории может наблюдаться присутствие цепочек слабых землетрясений там, где нет известного разлома. Это может объясняться тем, что существующий разлом не проявлен на поверхности Земли, поэтому методика может быть полезна при изучении литосферы сейсмоактивной территории. С позиций геодинамики формирование цепочек последовательных землетрясений вдоль линии разлома можно объяснить направленной генерацией очагов землетрясений вдоль зоны сейсмотектонической деструкции геологической среды, обусловленной прохождением по разломам деформационных волновых возмущений от энергетических источников [Викулин, 2003; Быков, 2005]. Поскольку зона тектонической деструкции обычно является квазилинейной разломной зоной, то условие квазилинейно ориентированной временной изменчивости положения эпицентров толчков будет отражать поступательное, направленное в одну сторону возникновение очагов землетрясений вдоль зоны разлома. Подобная локализация и динамика процесса “миграции” очагов землетрясений хорошо вписываются в рамки модели лавинно-неустойчивого трещинообразования (ЛНТ) [Мячкин и др., 1975].

Для того чтобы определить, подчиняется ли исследуемый ряд (в нашем случае значения логарифма расстояния между землетрясениями или общей длины цепочки) закону нормального распределения, были использованы статистические критерии согласия, что является стандартной процедурой при анализе данных. Для проверки нулевой гипотезы использовались комбинированный тест на отклонение от нормального распределения Д’Агостино–Пирсона [D’Agostino, Pearson, 1973] и тест Шапиро–Уилка [Shapiro, Wilk, 1965]. Выбор этих тестов обусловлен тем, что тест Шапиро–Уилка обычно используется для небольших выборок [King, Eckersley, 2019], а тест Д’Агостино–Пирсона предназначен для выборок средних и больших размеров [D’Agostino, 1971].

Критерий Шапиро–Уилка основан на оценке дисперсии исследуемого ряда, тест Д’Агостино–Пирсона для проверки на отклонение от нормального распределения использует статистику, основанную на таких метриках, как симметричность и эксцесс. Тест Д’Агостино–Пирсона является правосторонним критерием: проверяемая гипотеза о нормальности распределения отклоняется при больших значениях статистики K2 (превышающих критическое). В то время как в тесте Шапиро–Уилка (левосторонний критерий) при больших значениях статистики W (близких к значению 1) проверяемая гипотеза о нормальности не может быть отклонена.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

В настоящей работе проанализированы расстояния между первым и вторым, вторым и третьим, а также – между первым и третьим землетрясениями во всех выделенных цепочках (r12, r23, r13 соответственно), состоящих из трех землетрясений. Выбор цепочек, состоящих именно из трех толчков, обусловлен тем, что большинство выделенных цепочек состояло именно из такого количества сейсмических событий (2120 из 2172). Построение гистограммы распределения расстояний показало присутствие максимумов распределений расстояний r12, r23, r13 в диапазоне r = 0–100 км, сформированный, главным образом, цепочками, образовавшимися в группах землетрясений (рис. 2(1)). Назовем такие цепочки цепочками группирующейся сейсмичности. С ростом значений расстояний r12 и r23 количество цепочек уменьшается, в то время как в распределении расстояний r13 кроме максимума в том же диапазоне расстояний наблюдаются максимумы в диапазонах r13 = 200–300 км, r13 = 700–800 км, r13 = 1100–1200 км и r13 = 1500–1600 км. На рис. 2(2) гистограммы представлены в логарифмическом масштабе. Из рисунка видно, что все распределения становятся бимодальными и происходит не наблюдающееся в линейном масштабе закономерное смещение максимумов в сторону больших расстояний. Примерная граница двух распределений, или точка перегиба кривой, осредняющей гистограмму, согласно графику, составляет приблизительно ~30 км для расстояний между землетрясениями и ~60 км для общей длины цепочки. Распределения цепочек, расстояния между событиями в которых относятся к первому локальному максимуму на гистограммах (см. рис. 2(2)), соответствуют максимумам 0–100 км на линейной гистограмме (см. рис. 2(1)). Проверка этих симметричных распределений на соответствие логнормальному закону проведена с использованием комбинированных статистических тестов Д’Агостино–Пирсона и Шапиро–Уилка. Результаты тестирования показали, что для логарифма значений распределений r12 и r23 гипотеза о нормальности отклоняется на уровне значимости α = 0.05 в любом диапазоне расстояний (0, r], где r меняется от 5 до 120 км. Таким образом, распределения r12 и r23 статистически значимо отличаются от логнормального, и такие отклонения могут быть, связаны с ошибкой определения эпицентров землетрясений. Для распределения длин цепочек r13 установлено, что гипотеза о том, что логарифм значений r13 распределен по нормальному закону, не может быть отклонена на уровне значимости α = 0.05 в диапазоне расстояний (0, r], где r меняется в пределах значений, указанных для обоих тестов в табл. 1, с наилучшим соответствием логнормальному распределению при r = r0. Эти значения являются статистическим критерием для того, чтобы отнести цепочку к группирующейся сейсмичности, что подразумевает возможность их формирования в пространственно-временных пределах реализации роев, форшоковых или афтершоковых серий землетрясений. Однако отметим, что цепочки с длиной более 30 км в данном распределении являются единичными. В этом случае распределение статистически значимо не отличается от логнормального в отличие от расстояний r12 и r23, т.к. вся цепочка состоит из трех землетрясений, и общая вероятность значительной ошибки определения эпицентров землетрясений снижается и оказывает меньшее влияние на форму распределения, хотя сама ошибка может возрастать. Отметим, что полученные значения позволяют отнести цепочки, соответствующие им, к группирующейся сейсмичности, поскольку в группах землетрясений сейсмические события происходят на относительно небольших расстояниях друг от друга и при этом могут происходить друг за другом во времени.

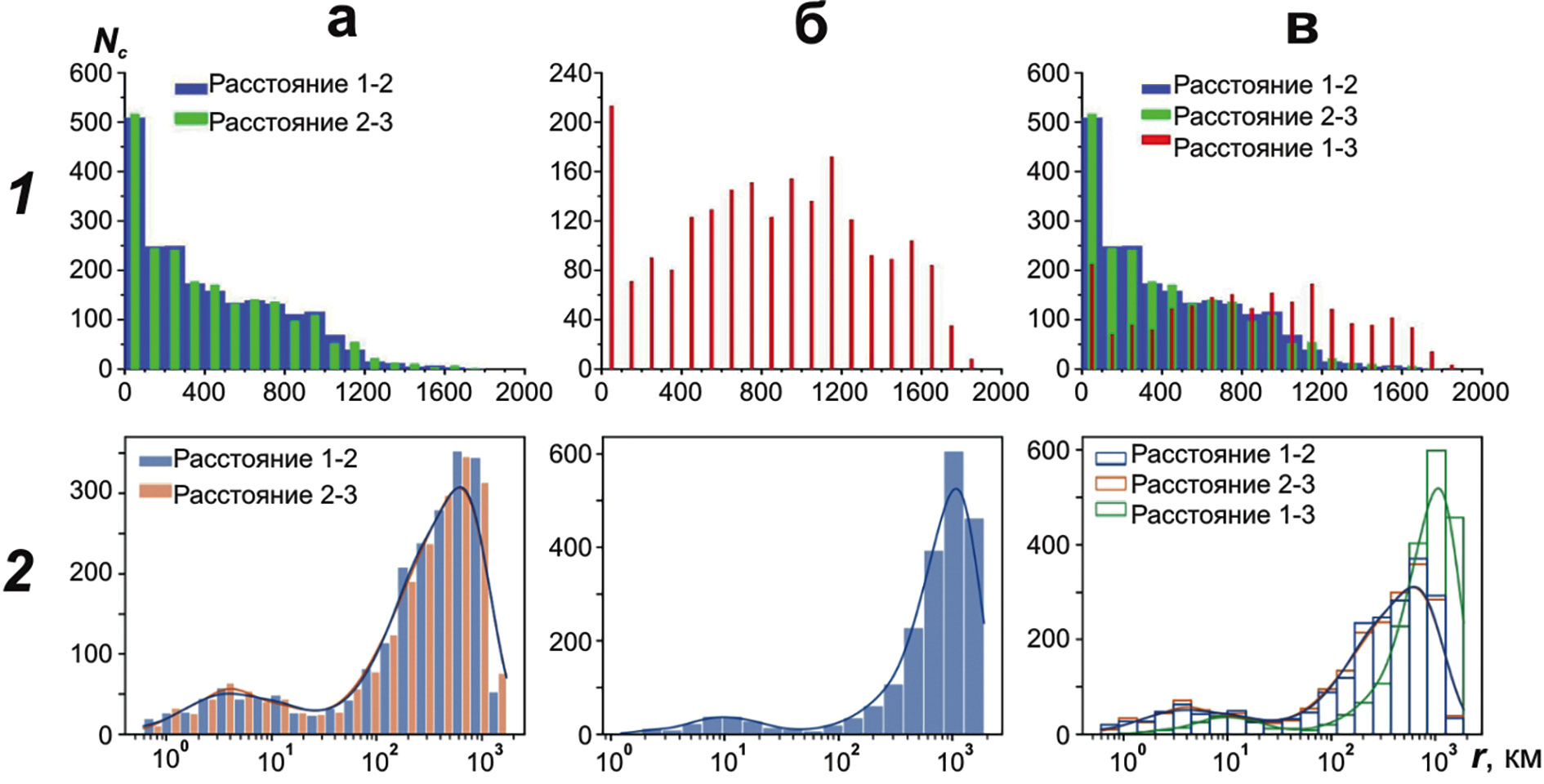

Рис. 2. Гистограммы распределения количества цепочек землетрясений c KР ≥ 8, выделенных в Байкальском регионе, по расстояниям r и их осредняющие кривые в линейном (1) и логарифмическом масштабах (2). а – для расстояния от первого до второго землетрясения (Расстояния 1-2) и от второго до третьего (Расстояния 2-3), б – от первого до третьего толчка цепочки (1-3), в – обобщенная гистограмма.



Для исключения несимметричных цепочек, т.е. цепочек с существенно отличающимися расстояниями между землетрясениями, статистические тесты Д’Агостино–Пирсона и Шапиро–Уилка проведены для распределения полных длин цепочек r13, с ограничением расстояний между эпицентрами последовательных землетрясений в цепочках r12 и r23. Это тестирование также показало, что распределение r13 статистически значимо не отличается от логнормального. Значения расстояний, при которых наблюдается соответствие распределения длин цепочек логнормальному распределению, приведено в табл. 1. При этом расстояния между землетрясениями r12 и r23 в цепочке меньше указанных в табл. 1 значений. Результат в целом соответствует и значениям, когда критерием служит вся длина цепочки.



Таблица 1. Значения расстояний, при которых наблюдается соответствие распределения длин цепочек логнормальному распределению

Критерий

r, км

Пределы значений

критерия

r, км

“Наилучшее” значение критерия

r0, км

Ограничение длины цепочки r13 при

r = r0, км

тест Д’Агостино–Пирсона

r13

36—118

73

73

r12, r23

27—92

64

80

тест Шапиро–Уилка

r13

44—85

68

68

r12, r23

31—79

55

70



Следует отметить, что цепочки, формирующиеся в группах землетрясений, влияют не только на вид распределения расстояний между землетрясениями в цепочках, но и на характер распределения времени между событиями, образующими цепочки. Так, при изучении распределения времени между событиями во всех цепочках, состоящих из трех землетрясений, проверка показывает несоответствие распределения экспоненциальному закону времени между первым и вторым, вторым и третьим, а также первым и третьим землетрясениями цепочек. При исключении цепочек группирующейся сейсмичности с использованием критериев, полученных при изучении распределения расстояний между землетрясениями в цепочках, распределения времени между первым и вторым, а также вторым и третьим землетрясениями принимает экспоненциальный характер.

Установленные критерии применены для выделения цепочек группирующейся сейсмичности. Наиболее вероятные длины цепочек для обоих тестов составили 4–24 км при доверительном интервале 68%. Далее, на основе всех полученных критериев расстояние между соседними землетрясениями в цепочках ограничены значением r ≤ 65 км. Карта расположения цепочек землетрясений, соответствующих такому ограничению, представлены на рис. 3. На карте наблюдаются концентрации цепочек землетрясений в областях формирования следующих групп землетрясений: Бусийнгольской, Кяхтинской, Южнобайкальской, Кичерской, Томпудинской, а также Олдонгсинской и Чаруодинской. В настоящей работе изучено пространственно-временнóе и энергетическое распределение этих цепочек землетрясений.

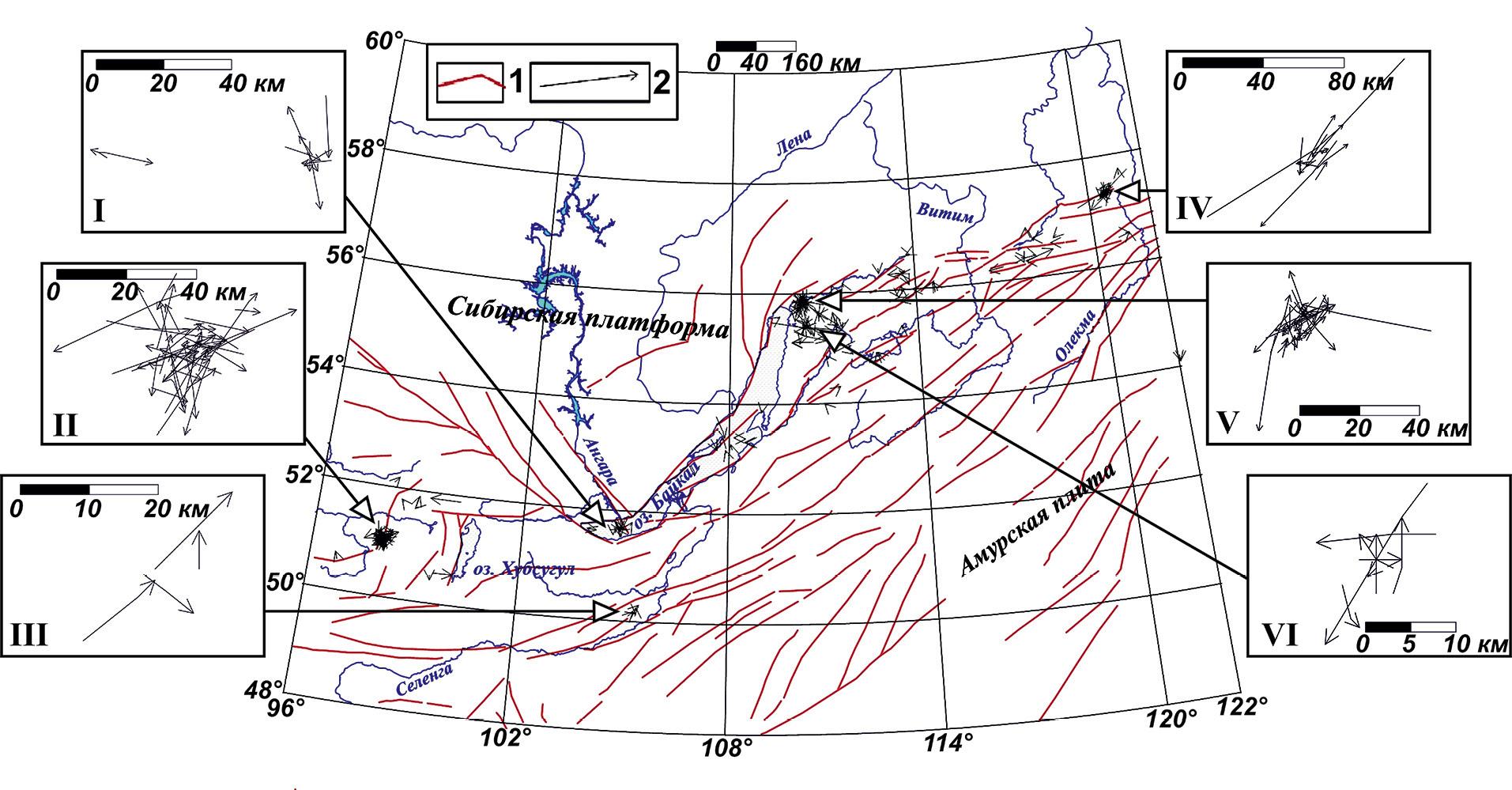

Рис. 3. Карта расположения и ориентации цепочек группирующейся сейсмичности в областях групп сейсмических событий в земной коре БРС. 1 – разломы, 2 – цепочки группирующейся сейсмичности. На врезках – эпицентральные области Южнобайкальского (1999 г.) и Култукского (2008 г.) землетрясений (I), Бусийнгольских землетрясений 1976 г. и 1991 г. (II), Кяхтинского землетрясения 1989 г. (III), Олдонгсинской группы землетрясений 1997 г. (IV), Кичерского землетрясения 1999 г. (V), Томпудинской серии толчков 2007 г. (VI).



В области афтершоковой активности Бусийнгольского землетрясения выделена Nc = 41 цепочка продолжительностью от нескольких минут до 12 часов. Цепочки сформировались в 1991–1998 гг. Энергетический класс событий, формирующих цепочки, в основном составляет KР = 8–9, однако, в одну из цепочек 1992 г. входит сейсмическое событие с KР = 13. На розе-диаграмме азимутов цепочек (рис. 4а) наблюдается различные направления цепочек, в азимуте α = 40–50o имеется максимум из NC = 5 цепочек.

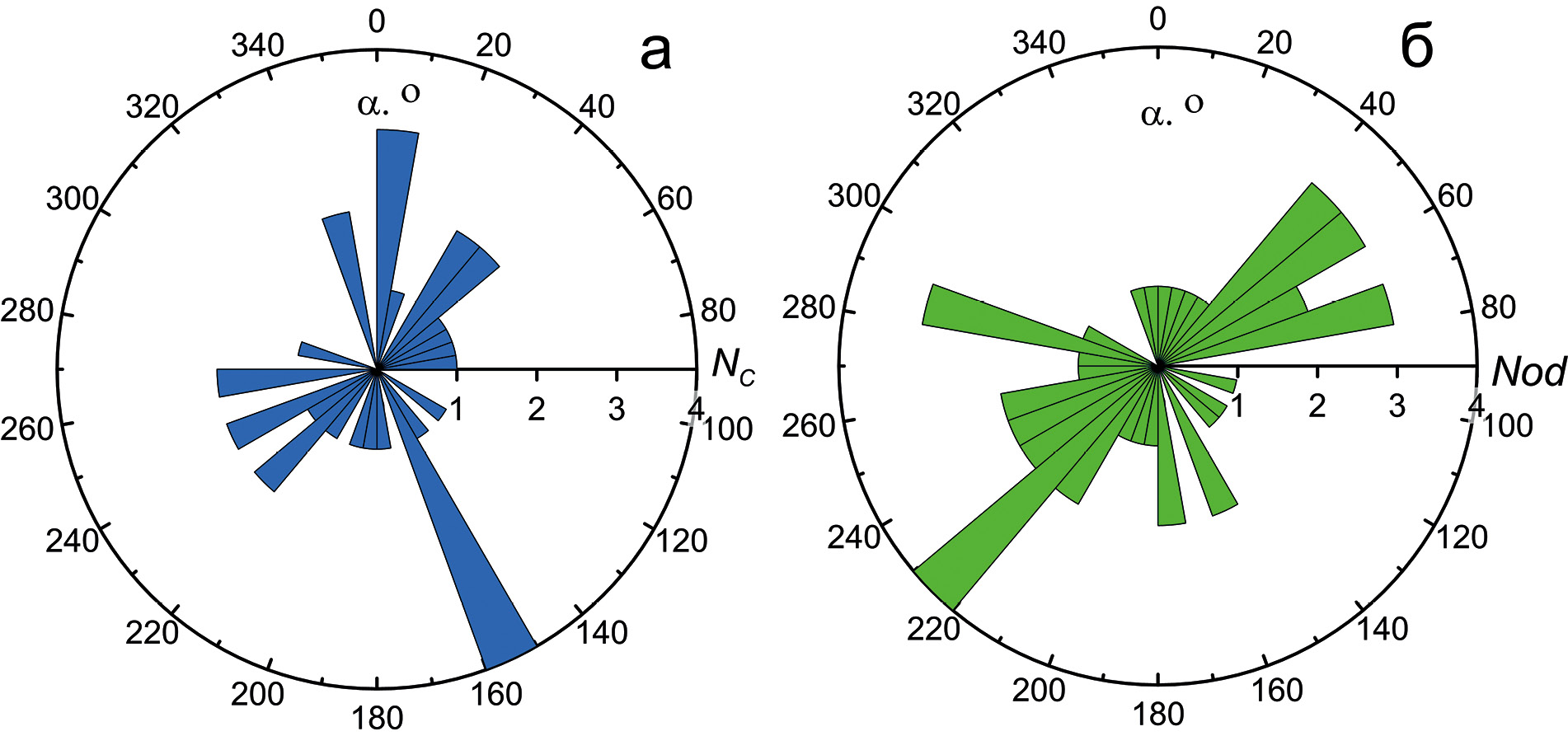

Рис. 4. Розы-диаграммы распределения количеств цепочек группирующейся сейсмичности NC по азимуту α в области Бусийнгольского землетрясения. а – для афтершоков Бусийнгольского землетрясения, б – для активизации 1976 г.



В области Бусийнгольского землетрясения в 1976 г. наблюдалась сейсмическая активизация, начавшаяся после землетрясения 01.04.1976 г. (φ = 51.15˚ с.ш., λ = 97.97˚ в.д., MS = 5.4, KР = 14). Афтершоками этой группы в апреле–июне 1976 г. сформировано Nс = 6 цепочек. Продолжительность этих цепочек составляет от нескольких часов до нескольких дней, а максимальный энергетический класс землетрясений, входящих в цепочки, составляет KР = 11. Азимуты этих цепочек различные и совпадающие с направлениями некоторых цепочек афтершоков Бусийнгольского землетрясения (см. рис. 4б). Еще две цепочки землетрясений, выделенных в той же самой области в мае 1966 г., направлены на юго-запад и север (α = 235o и α = 12o). Продолжительность этих цепочек составляет 1.5–2 часа, а максимальный энергетический класс землетрясения, входящего в цепочки, составляет KР = 13.

В целом можно отметить общее соответствие азимутального распределения цепочек простиранию нодальных плоскостей в очагах главных землетрясений рассмотренных последовательностей, определенных в работе [Еманов и др., 2006]. При сопоставлении роз-диаграмм азимутов цепочек и распределения цепочек на карте (см. рис. 3) можно видеть некоторое соответствие направленности цепочек простиранию, расположенных в данной области Белино-Бусийнгольского и Эрзино-Агордакского разломов.

В области эпицентрального поля форшок-афтершоковой группы Южнобайкальского землетрясения выделено NC = 9 цепочек группирующейся сейсмичности. Восемь из девяти цепочек произошли в феврале 1999 г., до и после главного толчка, и принадлежность этих цепочек к группе сомнений не вызывает. Последняя цепочка сформировалась 31 мая 2000 г., и ее принадлежность к группе определить сложно, поскольку определение времени окончания серии афтершоков затруднено: с одной стороны, уже в апреле 1999 г. количество толчков в данной области БРС достигло фоновых значений, с другой стороны, землетрясение, произошедшее в эпицентральной зоне Южнобайкальского землетрясения 31 мая (MW = 5.2), указывает на то, что эта зона еще активна согласно работе [Radziminovitch et al., 2006]. Выделенные здесь цепочки, образованные сейсмическими событиями с KР = 8–14, происходили не более нескольких часов. На розе-диаграмме азимутального распределения цепочек (рис. 5а) прослеживаются различные направления цепочек и наблюдается близость азимутов значительной части цепочек простиранию разломов, в зоне пересечения которых произошла данная группа землетрясений [Добрынина, Саньков, 2010; Radziminovitch et al., 2006]. Кроме того, при сопоставлении рис. 5а и 5б наблюдается частичное соответствие ориентации цепочек простиранию нодальных плоскостей в очагах землетрясений данной группы. Неполное соответствие направлений объясняется тем, что в ориентации цепочек больше проявлена направленность эпицентрального поля форшоков, чем афтершоков Южнобайкальского землетрясения.

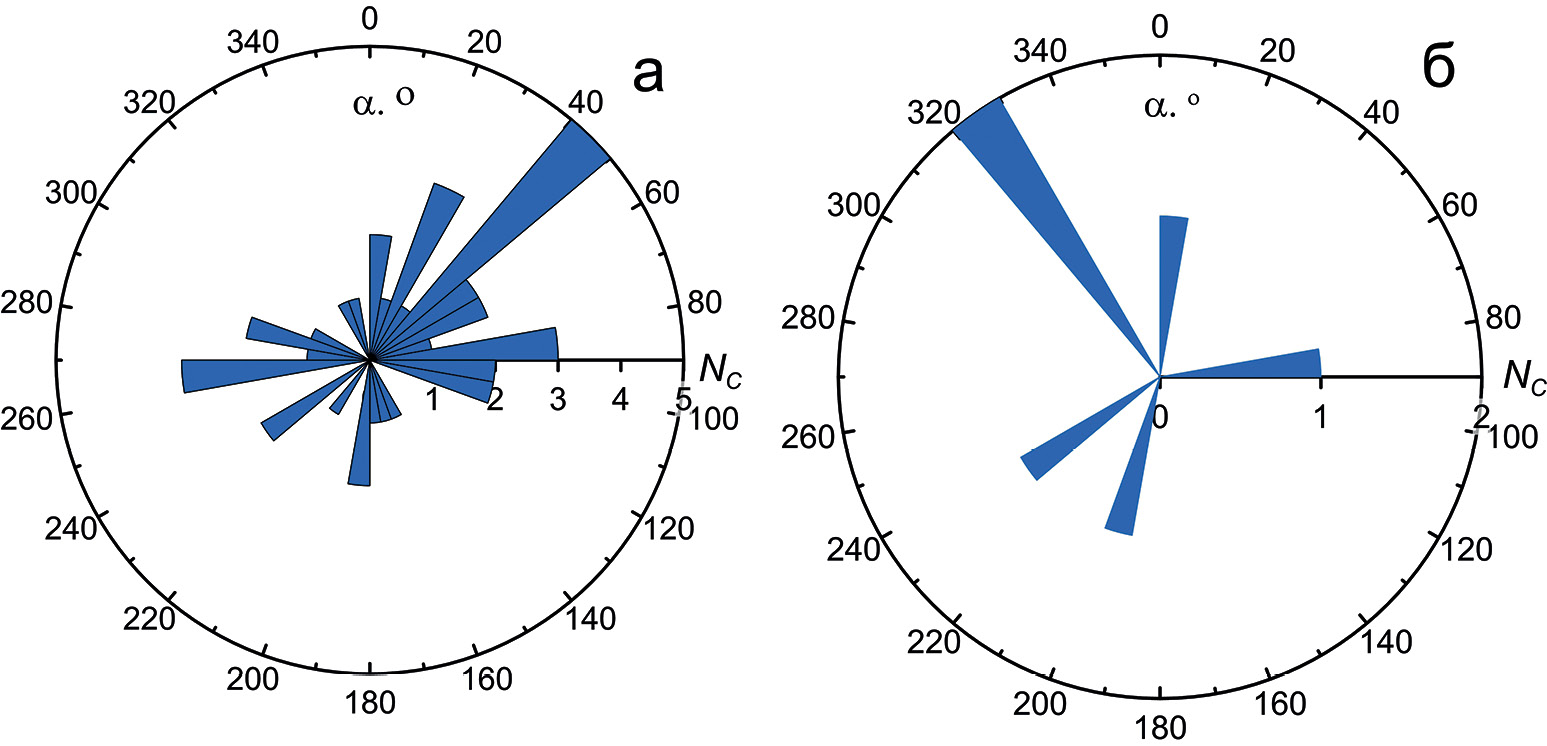

Рис. 5. Розы-диаграммы распределения количеств цепочек группирующейся сейсмичности NC по азимуту α в области Южнобайкальского землетрясения. а – для всех выделенных цепочек; б – распределение ориентаций нодальных плоскостей в очагах землетрясений группы [Radziminovitch et al., 2005].



В пределах района формирования Кяхтинского землетрясения выделено NC = 4 цепочки сейсмических событий, формировавшиеся 13–24 мая 1989 г. Цепочки, имевшие продолжительность 1–4.5 ч, состояли из землетрясений с KР = 8–9 и имели северное, северо-восточное и юго-восточное направления. Направления цепочек частично соответствуют простиранию одной из нодальных плоскостей в очаге главного землетрясения [Radziminovitch et al., 2013], а две цепочки имеют направленность, близкую простиранию Бутуэлинского и Кижингского разломов. Сама группа цепочек продолжает разломную зону по простиранию.

В области Кичерской активизации выделено NC = 32 цепочки землетрясений, формирующиеся в феврале–декабре 1999 г. Цепочки состояли из толчков с KР = 8–11 и длились от нескольких минут до 21 ч. На рис. 6а приведены розы-диаграммы азимутального распределения цепочек. Из рисунка видно, что цепочки имеют различные азимуты с некоторым преобладанием северного и южного направлений. При сопоставлении рис. 6а и 6б отмечается частичное соответствие азимутального распределения цепочек и простирания нодальных плоскостей в очагах землетрясений. Следует также отметить, что направленность значительной части цепочек близка к простиранию расположенных в рассматриваемой области Кичерского и Верхнеангарского разломов.

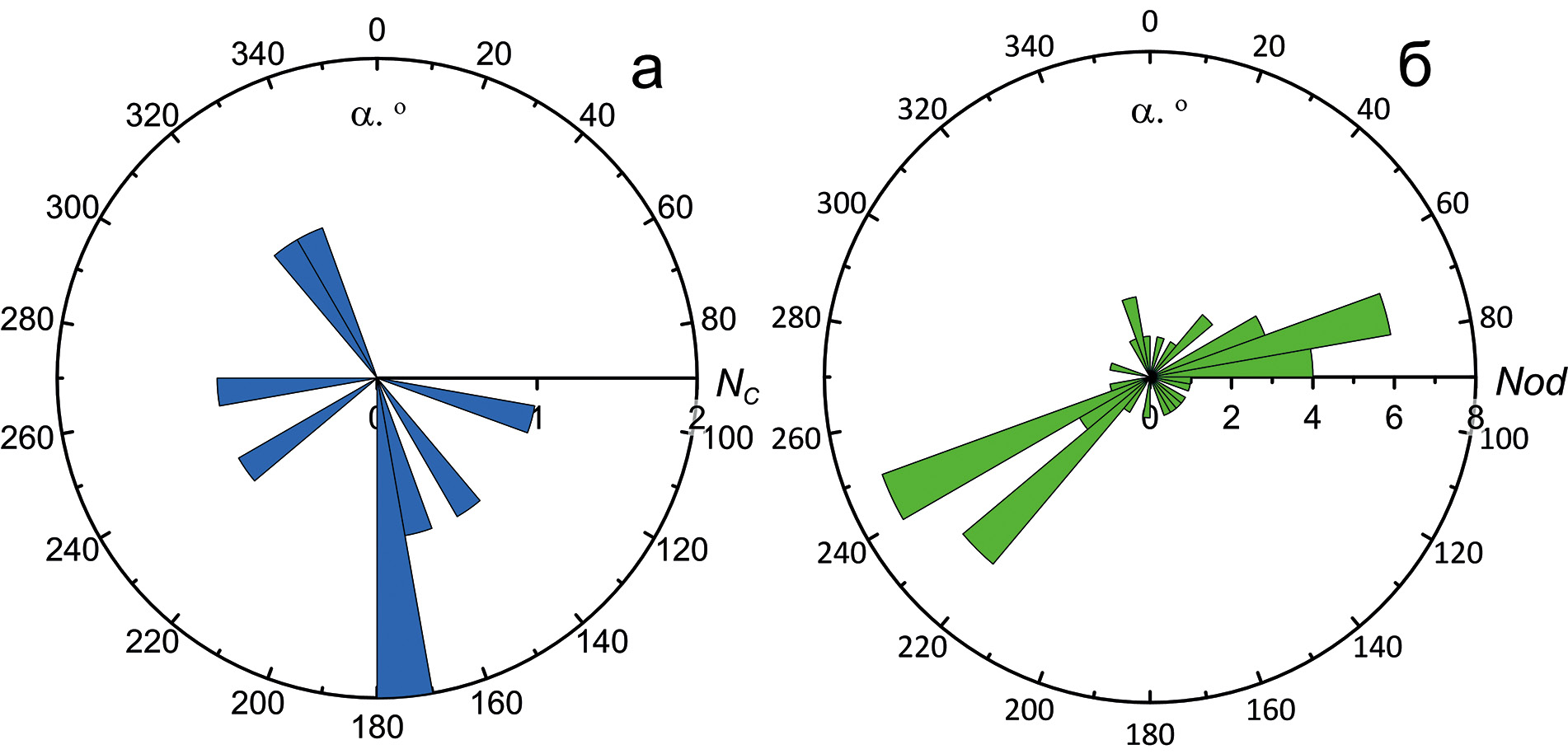

Рис. 6. Розы-диаграммы распределения количеств цепочек группирующейся сейсмичности NC по азимуту α в области Кичерского землетрясения. а – для всех выделенных цепочек; б – распределение ориентировок нодальных плоскостей в очагах землетрясений группы [Melnikova et al., 2007].



В области эпицентрального поля Томпудинской серии выделено NC = 8 цепочек землетрясений. Эти цепочки формировались в июле–августе 2007 г. из сейсмических событий энергетического класса KР = 8–11, а их продолжительность составляла от 1 мин до 15 ч. На розе-диаграмме распределения цепочек по азимутам наблюдаются различные направления цепочек. Форма группы концентрации цепочек, а также направленность цепочек наибольшей длины соответствует форме кластера Томпудинской серии.

В области формирования Олдонгсинского и Чаруодинского роев землетрясений выделено NC = 13 цепочек землетрясений, формирующихся с октября 1997 г. по сентябрь 1999 г. и относящихся по времени к Олдонгсинскому рою. Продолжительность найденных цепочек составляет от нескольких минут до одних суток, а энергетический класс событий, входящих в цепочки, составляет KР = 8–13. В распределении цепочек по азимутам наблюдается близость этого распределения области растяжения на диаграмме механизма очага сильнейшего в Олдонгсинском рое толчка, произошедшего 24.10.1997 с KР = 12.5 [Козьмин, 2003]. Кроме того, наблюдается соответствие азимутов некоторых цепочек простиранию расположенных в данной области Токкинского и Ханийского разломов.

ОБСУЖДЕНИЕ

В работах авторов данной статьи изучается вопрос о существовании в эпицентральном поле сейсмичности не только цепочек “миграций” землетрясений, но и цепочек, формирующихся при случайном пространственно-временнóм распределении землетрясений. Присутствие в эпицентральном поле случайных цепочек землетрясений, не имеющих геофизической природы, обосновывается, прежде всего, соответствием пространственно-временнóго и энергетического распределения землетрясений и цепочек сейсмических событий, а также выделением цепочек в модельных полях “эпицентров” имитационных событий. Поскольку цепочки “миграций” землетрясений обусловлены геолого-геофизическими процессами в земной коре, они могут формироваться на определенных ее иерархических уровнях.

Статистический анализ показал, что расстояния между землетрясениями в цепочках имеют бимодальные распределения в логарифмическом масштабе. В частности, в распределении расстояний большой вклад вносят группирующиеся землетрясения. Цепочки группирующейся сейсмичности выделены как среди землетрясений некоторых роевых последовательностей, так и в последовательностях форшоков и афтершоков и могут отражать происходящие при этом изменения напряженно-деформированного состояния земной коры. Так, можно полагать, что более длинные цепочки землетрясений в группах приурочены к зонам, расположенным в соответствующих областях разломов, а короткие цепочки могут относиться к приразломным трещинам, образовавшимся при движении крыла тектонического разрыва, сопровождающимся значительным трением [Данилович, 1961; Шерман, Пшенников, 1980]. Отметим, что приуроченность цепочек землетрясений к зонам деструкции литосферы Байкальского региона показана при исследовании цепочек в работе [Новопашина, Саньков, 2010].

В работе [Добрынина, Саньков, 2010] отмечено, что характер распределения во времени выделившейся энергии для сейсмических последовательностей напрямую связан с напряженно-деформированным состоянием среды и отражает процесс разрядки напряжений в сейсмоактивной области. Результаты нашей работы позволяют предположить, что цепочки группирующейся сейсмичности могут отражать особенности перераспределения тектонических напряжений и деформаций в области геологической среды, в которой происходит группа землетрясений. Это может быть связано с особенностями строения земной коры в области реализации данных групп землетрясений. Также в данной работе сделан вывод о том, что процесс деструкции развивается последовательно в пределах зоны активных деформаций, а направление распространения разрывов может служить индикатором зоны будущего землетрясения. Такой процесс может быть выражен в том числе формированием цепочек землетрясений.

При изучении распределения цепочек обнаружено частичное соответствие их азимутов ориентациям нодальных плоскостей в очагах землетрясений. Наиболее вероятная плоскость разлома из двух нодальных в некоторых из рассмотренных случаях может маркироваться преобладающим направлением цепочек, сформированных в группах сейсмических событий. Возможно, цепочки землетрясений могут формироваться в единой плоскости разрыва или трассировать ее.

Выделение квазилинейных цепочек в группах землетрясений является интересным результатом, однако, примечателен тот факт, что цепочки выделены только в семи группах землетрясений, среди которых имеются как афтершоковые, так и роевые последовательности. В то же время, разными авторами за инструментальный период наблюдения в пределах БРС выделено десятки [Солоненко, Солоненко, 1987], сотни [Радзиминович, Очковская, 2013] и даже тысячи [Ключевская и др., 2015] групп землетрясений. Такой результат может объясняться особенностями разрушения геологической среды и напряженно-деформированного состояния в тех частях земной коры, где группы землетрясений происходили с формированием цепочек землетрясений. Другой причиной выделения квазилинейных цепочек землетрясений в единичных группах сейсмических событий может являться то, что цепочки выделялись на уровне всего Байкальского региона, и цепочки, формирующиеся в группах событий, “разрывались” землетрясениями, происходящими вне групп. Изучить особенности формирования и распределения цепочек группирующейся сейсмичности более полно и детально станет возможным при формализованном выделении квазилинейных цепочек непосредственно среди землетрясений различных групп. Дальнейшее изучение и развитие полученных в настоящей работе результатов будет способствовать выявлению свойств цепочек землетрясений, которые будет возможно использовать для исследования особенностей разрушения земной коры в области, где происходит группа толчков с формированием цепочек. Кроме того, дальнейшие исследования необходимы для решения задачи поиска критериев идентификации цепочек “миграций” землетрясений.

ЗАКЛЮЧЕНИЕ

Статистическое исследование распределений расстояний между соседними последовательными во времени землетрясениями квазилинейных цепочек, состоящих из трех толчков, а также длин этих цепочек, позволило выделить концентрации цепочек в областях формирования семи групп землетрясений: Бусийнгольских, 1976 и 1991 гг., Южнобайкальского, Кичерского, Кяхтинского землетрясений, Томпудинской серии, Олдонгсинской и Чаруодинской групп. Более длинные цепочки землетрясений в группах, возможно, приурочены к зонам расположенных в соответствующих областях разломов, а короткие цепочки могут относиться к приразломным трещинам, образовавшимся при движении крыла тектонического разрыва. Кроме того, при изучении распределения цепочек обнаружено частичное их соответствие ориентациям нодальных плоскостей в очагах землетрясений. Наиболее вероятная плоскость разлома из двух нодальных в некоторых случаях может маркироваться преобладающим направлением цепочек, сформированных в группах сейсмических событий.

БЛАГОДАРНОСТИ

Авторы выражают благодарность кандидату геол.-мин. наук Н.А. Радзиминович за консультации по вопросам данного исследования.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы данной работы заявляют, что у них нет конфликта интересов.

ФИНАНСИРОВАНИЕ РАБОТЫ

Исследование выполнено при поддержке РФФИ и МОКНСМ в рамках научного проекта № 20-55-44011. В работе задействовалось оборудование ЦКП “Геодинамика и геохронология” Института земной коры СО РАН в рамках гранта № 075-15-2021-682. В работе использованы данные, полученные на уникальной научной установке “Сейсмоинфразвуковой комплекс мониторинга арктической криолитозоны и комплекс непрерывного сейсмического мониторинга Российской Федерации, сопредельных территорий и мира”.

×
