Remote monitoring of reforestation on the abandoned agricultural lands in the Republic of Mari El using the method of principal component analysis

全文:

ВВЕДЕНИЕ

Актуальная и оперативная информация о состоянии сельскохозяйственных земель федеральных органов власти, органов субъектов РФ и органов местного самоуправления является важным элементом рационального и эффективного использование этих земель. Начиная с середины 1990-х, многие сельскохозяйственные земли в различных регионах Российской Федерации перестали обрабатываться, что привело к масштабному увеличению площади залежей. Главным фактором, который повлиял на увеличение доли неиспользуемых сельскохозяйственных угодий, стал раздел единого комплекса на имущественные и земельные зоны, что явилось итогом реорганизации коллективных хозяйств в постсоветское время (Ерусалимский, 2011). Из-за данного процесса появилось значительное количество невостребованных земельных участков, которые выбыли из сельскохозяйственного оборота. Согласно Докладу о состоянии и использовании земель сельскохозяйственного назначения Российский Федерации в 2019 году (Доклад о состоянии…, 2019) количество невостребованных участков составило 1,5 млн ед., общей площадью 14,2 млн га (43,4 % всех неиспользуемых сельскохозяйственных угодий РФ). В целом, площадь заброшенных в сельском хозяйстве земель (залежей) составляет 44,93 млн га или 11,8 % общей площади сельскохозяйственных угодий в стране. Наихудшая ситуация сложилась на северо-западе европейской части России. Общая доля залежей там превышает 20 % (в отдельных областях, таких как Архангельская, этот показатель превышает 70 %). Тогда как в Приволжье и на Урале средняя доля неиспользуемых сельскохозяйственных земель составляет около 14 %.

В Республике Марий Эл количество сельхозугодий, вышедших из оборота, по официальной статистике составляет 271,3 тыс. га, что занимает 35 % от общей их площади (Доклад о состоянии…, 2018). Отсутствие полноценной картографической базы не дает возможности для постоянного мониторинга этих земель, поэтому разработка новых современных технологий мониторинга на больших территориях с минимальными финансовыми затратами является актуальной задачей.

Неиспользование сельскохозяйственных угодий по их прямому назначению характерно не только для Российской Федерации, но и для многих стран Европы (Levers et al., 2018). Исследования нескольких групп ученых показали, что увеличение количества залежей в основном происходит в малопродуктивных и горных участках, а также районах, где распространена эрозия почвы или другие неблагоприятные условия (Kolecka et al., 2016; Song, 2019). Возвращение заброшенных участков в оборот – это один из главных факторов возможного увеличения экспорта и производства сельскохозяйственной продукции. Но лимитирующим факторов данного явления выступает стоимость возврата залежей под использование. В зависимости от состояния залежи и от наличия на ней возобновления древесно-кустарниковой растительность финансовые затраты могут составлять от 20 до 200 тыс. руб./га в зависимости от региональных и климатических особенностей (Кирейчева и др., 2021).

Даже кратковременная приостановка сельскохозяйственных работ по культивированию почв приводит к тому, что такие земли начинают зарастать древесно-кустарниковой растительностью. Согласно некоторым исследования, лесовозобновление на залежах зависит от площади и расположения бывшего поля и последующего использования заброшенной пашни. При размерах участка до 10 га густота возобновления может составлять до 5–8 тыс. на 1 га (Беляев и др., 2013; Лежнин, 2019). Если же размер участка увеличивается до 20–25 га, то густота возобновления снижается до 1,5–2 тыс. на 1 га. При этом, на территории Среднего Поволжья в основном формируются березовые либо смешанные насаждения с преобладанием березы и сосны, что зависит от предыдущего использования земель (Курбанов и др., 2012). Если возобновление произошло непосредственно на заброшенной пашне, то чаще всего там произрастают сосновые молодняки с примесями березы и осины. Если же после пашни на участке были сенокосы либо пастбища, то она зарастает лиственными породами.

Несмотря на то, что многие страны в последнее время ставят мониторинг заброшенных земель в приоритет (Alcantara et al., 2012; Pedersen et al., 2023; Fradette et al., 2021; Norden et al., 2021; Löw et al., 2015), тем не менее согласованные карты залежных земель практически отсутствуют, как и общепринятые подходы, по оценке подобных участков. Традиционное наземное картографирование заброшенных сельскохозяйственных участков занимает значительное количество времени и требует большое количество средств. В этом контексте применение спутниковых снимков оказывается более эффективным источником данных.

Результаты большого количества исследований показали, что лесовозобновление на заброшенных сельскохозяйственных землях может быть выделено с помощью данных дистанционного зондирования Земли с точностью выше 70 % (Alcantara et al., 2012; Janus et al., 2021; Liu, Song, 2023). Более высокая точность достигается, когда в моделях используются сцены спутниковых снимков, сделанные на период начала вегетации (Grădinarua et al., 2017). Распознавание лесовозобновления на залежах – более трудоемкий процесс по сравнению с картографированием других видов землепользования. К примеру, наличие рядом лесопитомников, парков или садовых участков негативно влияет на точность картографирования (Стыценко, 2017; Wittke et al., 2019). Если период нахождения земель под залежами небольшой, то они легко путаются с затяжным севооборотом (Pointereau et al., 2008). Использование разновременных спутниковых снимков с длительным периодом наблюдения (8–10 лет и более) приводит к тому, что заброшенными считаются только участки, где сукцессия уже перешла в стадию древесной растительности (Liu et al., 2014; Estel et al., 2015). В идеале карты заброшенных сельскохозяйственных земель должны быть основаны на долгосрочных временных рядах спутниковых снимков с частыми наблюдениями.

Ключевой особенностью снимков, которая может ограничить их использование для картографирования заброшенных пахотных земель, является низкое пространственное разрешение. Спутники грубого разрешения (>250 м), такие как AVHRR, SPOT-Vegetation или MODIS, важны для картографирования пахотных земель из-за их высокого временного разрешения и глобального охвата (Friedl et al., 2002), но малоприменимы для картографирования локальных участков. Изображения среднего разрешения, например, Landsat-8 OLI или Sentinel-2, позволяют контролировать пахотные земли в более крупном масштабе (Thenkabail et al., 2012; Defourny et al., 2019).

Предыдущие карты заброшенных пахотных земель на основе данных среднего разрешения в основном сосредотачиваются на небольших масштабах и ограниченных периодах времени (Parés-Ramos et al., 2008; Grădinaru et al., 2019) из-за сложности их эффективного использования. Кроме того, определенную сложность для построения карт залежных земель на больших территориях представляет отсутствие данных, которые можно использовать в качестве обучающей выборки при классификации (Gomez et al., 2016). Такой набор данных привязан к спектральной отражательной способности объектов. Однако спектральные характеристики сельскохозяйственных угодий часто отличается от года к году, например, из-за изменения возделываемых культур или оставления пашни под пар, что добавляет сложности для построения обобщенного классификатора (Xu et al., 2018). Необходимо было бы собрать уникальный набор обучающих данных для каждого года, который должен быть классифицирован, что является очень трудоемким процессом для картографирования больших пространств.

В настоящее время существует две группы подходов для создания согласованных во времени карт наземного покрова:

1. Нормализация изображений для согласования спектральных характеристик одного и того же объекта на разновременных снимках (Pax-Lenney et al., 2001; Phalke, Ozdogan, 2018; Mainali et al., 2023);
2. Создание обучающей выборки для каждого временного периода на основе неизменных во времени классов (Fraser et al., 2009; Gray, Song, 2013).

Для картографирования заброшенных пахотных земель первый подход менее пригоден из-за сильных фенологических различий между годами и высокой внутриклассовой дисперсии, связанной с севооборотом или сменой возделываемых культур. Второй подход не требует нормализации снимков для учета фенологических различий, но требует наличие стабильного земного покрова в качестве набора обучения для ежегодной классификации (Dannenberg et al., 2016).

Целью работы являлось создание тематической карты лесовозобновления на залежах Среднего Поволжья за период с 2011 по 2022 годы с использованием данных дистанционного зондирования.

Для достижения цели были решены следующие задачи:

• собран обширный полевой материал для картографирования лесовозобновления на залежах и проверки точности полученных тематических карт;
• созданы тематические карты классов земной поверхности обследуемых участков;
• проведена оценка площадей молодняков леса (с разделением на хвойные и лиственные породы), произрастающих на залежах Республики Марий Эл, их расположения и доли от общей площади сельскохозяйственных земель.

МАТЕРИАЛЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Для мониторинга лесовозобновления на залежах были подобраны тестовые участки, часть которых в дальнейшем использовалась в качестве опорной выборки для тематического картографирования исследуемых земель, а остаток – для проверки точности полученных тематических карт. Всего было заложено 206 тестовых участков, половина из которых были использованы при картографировании, а вторая половина – для проверки точности. Каждый тестовый участок был привязан к местности и добавлен в базу данных залежных земель Республики Марий Эл, созданную в программном комплексе ArcGIS10.8 (рис. 1).

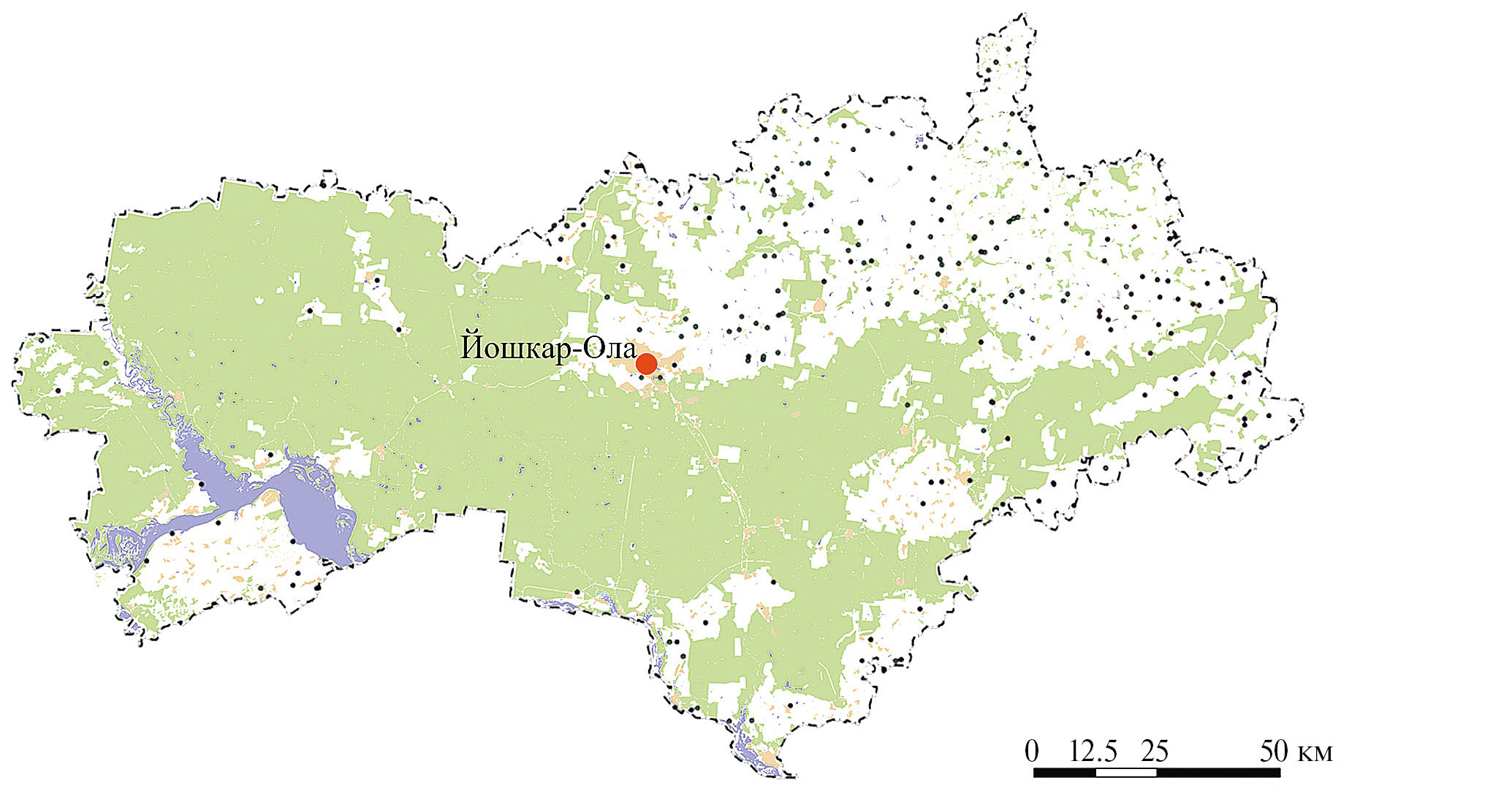

Рис. 1. Распределение тестовых участков по территории исследования.



Для мониторинга лесовозобновления на залежах были выбраны спутниковые снимки Landsat-8 OLI-8 за 2022 г., которые охватывают территорию исследования. Каждый снимок прошел процедуру выравнивания и трансформаций для устранения пространственных и атмосферных искажений. Для улучшения разделимости лесных и нелесных классов в работе использовались синтезированные изображения, включающие шестой (средний инфракрасный), пятый (ближний инфракрасный) и второй (синий) спектральные каналы Landsat-8 OLI. Комбинация данных спектральных каналов позволяет улучшить выделение сельскохозяйственных земель и провести оценку их состояния (Шихов и др., 2020). Всего было использовано 5 спутниковых снимков, полученных в летний период 2022 г. (табл. 1).



Таблица 1. Снимки спутника Landsat-8 OLI, используемые в исследовании.

Название снимка	Дата получения
LC08_L2SP_171020	25.08.2022
LC08_L2SP_171021	25.08.2022
LC09_L2SP_172020	24.08.2022
LC08_L2SP_172021	16.08.2022
LC09_L2SP_174020	22.08.2022



Для выделения породного состава молодняков на залежах подобранные снимки были преобразованы, т. к. спектральные характеристики хвойных и лиственных молодых деревьев на снимках Landsat-8 OLI практически не различимы. Для этого был использован один из способов анализа главных компонент (Principal Components Analysis, PCA), представляющий собой анализ многоспектральных коррелированных данных изучаемых объектов, трансформация доли минимальных “шумов”(Minimum noise fraction transform, MNF-трансформация). Этот метод был разработан американскими учеными (Boardman, Kruse, 1994) для разделения всех объектов на снимках на “чистые” и “шумовые классы”. К чистым классам относятся те объекты, которые можно явно выделить на изображении (например, лес, поле или водный объект), а к шумовым – объекты, которые находятся в пограничных спектральных значениях и могут перемешиваться с другими классами (например, лесовозобновление на залежах). Применение данного метода позволило как выделить лесовозобновление из сельскохозяйственных угодий, так и разделить его на хвойные и лиственные породы (рис. 2).

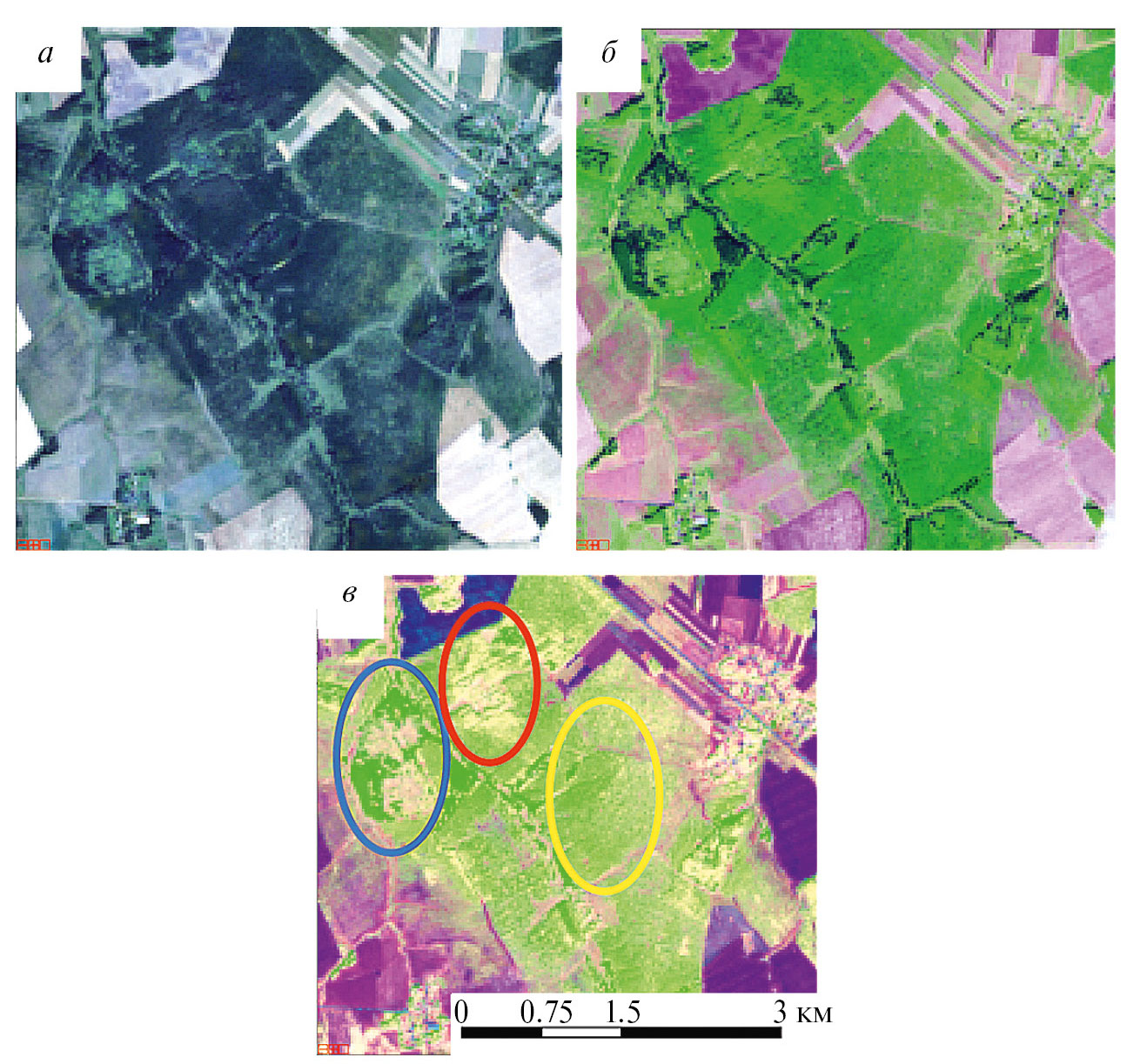

Рис. 2. Фрагмент снимка Landsat-8 OLI-8: а – в естественных цветах; б – после синтеза шестого (средний инфракрасный), пятого (ближний инфракрасный) и второго (синий) спектральных каналов; в – после проведения MNF-трансформации, на котором визуально выделяются спелый смешанный лес, входящий в лесной фонд (на изображении представлен темно-зеленым цветом, фрагмент леса выделен синим), лиственные молодняки на залежах (на изображении представлены оттенками желтого цвета, фрагмент их выделен красным цветом) и хвойные молодняки на залежах (на изображении представлены светло-зеленым цветом, фрагмент их выделен желтым цветом).



Перед началом работы на спутниковых изображениях территории исследования были исключены земли лесного фонда, земли крупных населенных пунктов и водные объекты. Оставшаяся площадь может быть условно отнесена к сельскохозяйственным землям.

Для создания тематических карт в исследовании использовался метод множественной неуправляемой классификации. При первой классификации изображения, прошедшие MNF-трансформацию, разделялись на 25 классов по методу ISODATA, после чего полученные классы распределялись в три группы: хвойных молодняков, лиственных молодняков и собственно сельскохозяйственные угодья. Если же отдельные тематические классы не могли быть идентифицированы с высокой точностью, они подвергались повторной переклассификации с разделением изображения на 14 классов. Такой подход позволил с высокой точностью выделить все три изучаемых класса. Оценка точности полученной карты производилась построением матрицы различий (Confusion matrix) между натурными данными и данными тематической карты с определением коэффициента Каппа. Для мониторинга изменений состояния залежных земель проводилось сравнение с данными 2011 года, полученными в более ранних исследованиях (Лежнин, 2013).

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Результатом работы стала тематическая карта наземного покрова на территории сельскохозяйственных угодий Республики Марий Эл (рис. 3) с участками залежей, зарастающих хвойными и лиственными молодняками. В качестве сравнения была использована аналогичная карта за 2011 г. (рис. 4).

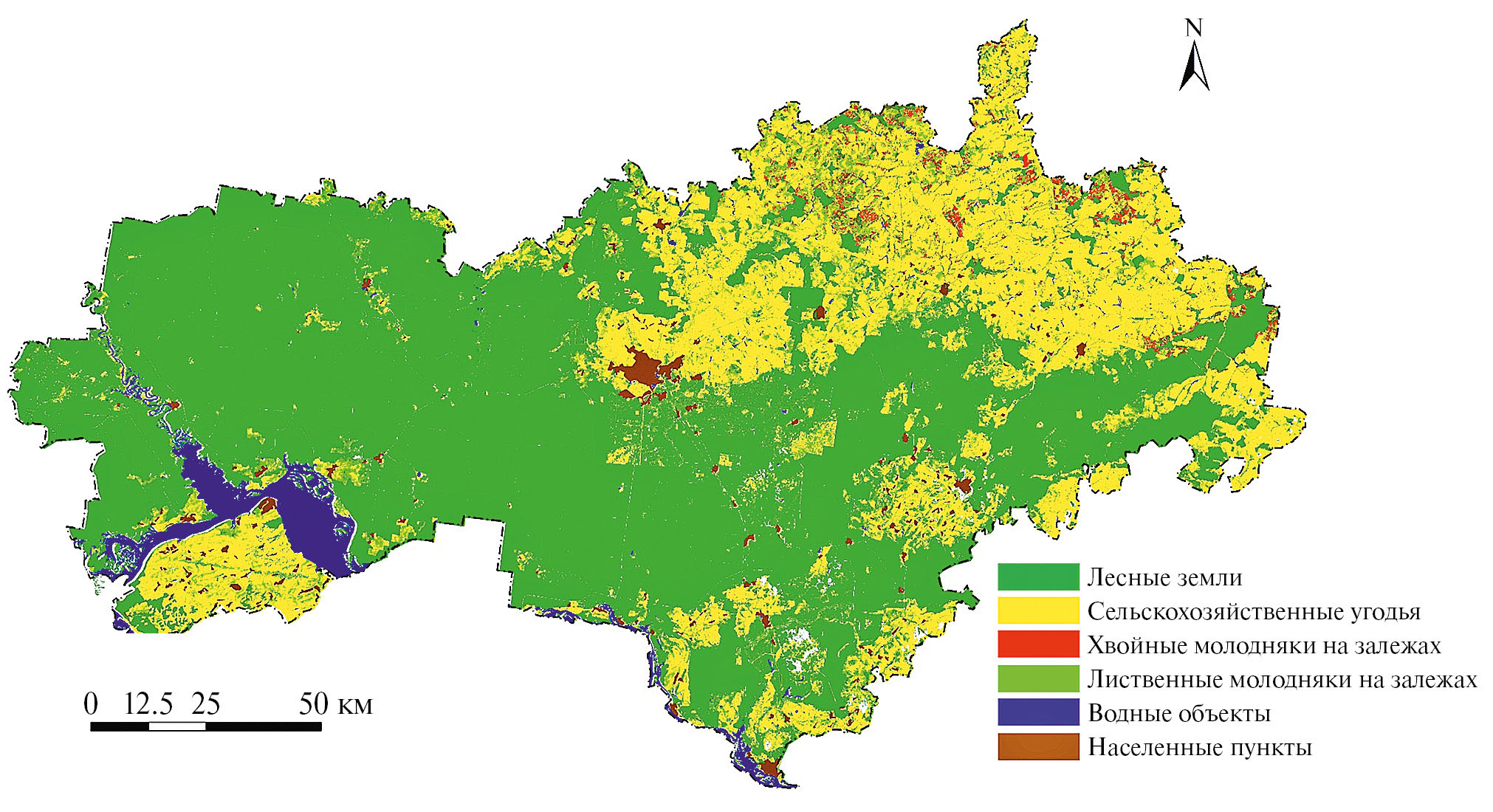

Рис. 3. Картосхема Республики Марий Эл за 2022 г. с выделенными участками молодых хвойных и лиственных пород на залежах.

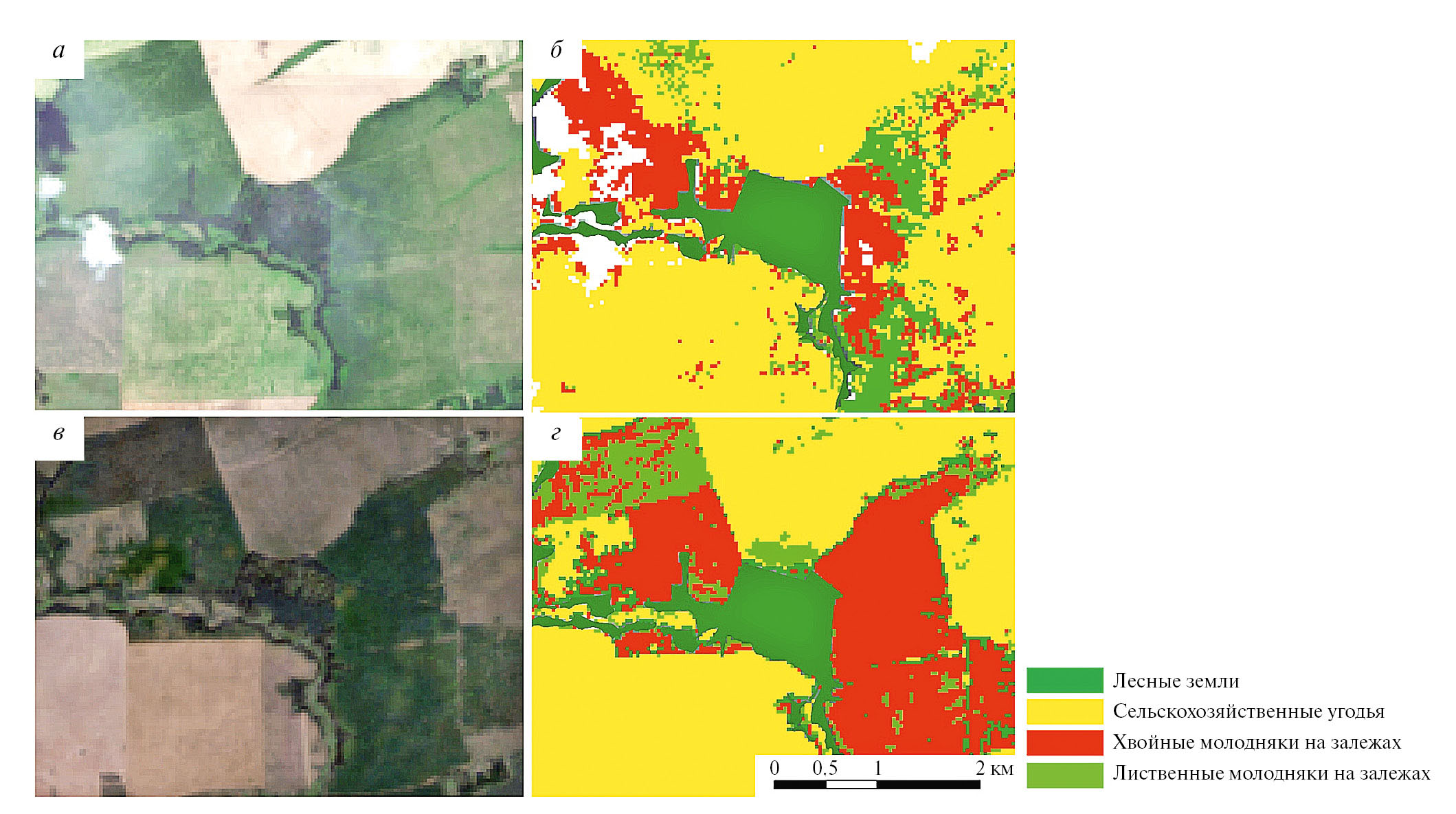

Рис. 4. Сравнение процессов зарастания залежей в 2011 и 2022 гг. на снимках Landsat и картосхемах 2011 и 2022 гг.:

а – фрагмент снимка Landsat 7 ETM+ за 2011 г. в естественных цветах; б – фрагмент снимка Landsat 8 OLI за 2022 г. в естественных цветах; в – фрагмент картосхемы залежей с участками зарастания за 2011 г.; г – фрагмент картосхемы залежей с участками зарастания за 2022 г.



Как видно из рис. 3, значительная часть лесовозобновления на сельскохозяйственных землях расположена в северо-восточной части Республики Марий Эл на территории Оршанского, Сернурского и Новоторьяльского районов. Анализ тематической карты показал, что площадь сельскохозяйственных угодий составила 763,69 тыс. га, что хорошо согласовывается с официальными данными (773,1 тыс. га). Лесовозобновление древесной растительностью из лиственных пород наблюдается на территории 135,5 тыс. га, что составляет 17.7% от общей площади сельскохозяйственных земель и 49.9% от территории залежных земель Республики Марий Эл. Лесовозобновление древесной растительностью из хвойных пород наблюдается на 26,7 тыс. га, что составляет 3.5% и 9.85% соответственно. Для сравнения, в 2011 году лиственное возобновление наблюдалось на территории 195.8 тыс. га (25.5 % от сельхозземель), а хвойное – на территории 11.8 тыс. га (1.54 % от сельхозземель) (табл. 2).



Таблица 2. Площади молодняков древесных пород на залежах Республики Марий Эл за 2011 и 2022 гг.

	2011 г.	2022 г.	Разница
Площадь обрабатываемых сельскохозяйственных земель, га	594825.05	640234.8	45409.75
Площадь молодняков хвойных пород на залежах, га	11823.3	26745.57	14922.27
Площадь молодняков лиственных пород на залежах, га	195813.7	135481.68	−60332.02



Как видно из этих данных, после первоначального с 2000-х годов бурного роста количества залежей, зарастающих древесно-кустарниковой растительностью, ситуация стабилизировалась и наметился незначительный спад. Снижение количества лиственного лесовозобновления на залежах объясняется тем, что многие участки, ранее находившиеся в заброшенном состоянии, постепенно возвращаются в сельскохозяйственный оборот. Наиболее заметно это в Оршанском районе республики. Кроме того, молодняки лиственных пород более раннего возраста (на момент 2011 г. средний возраст лиственного возобновления на залежах составлял 10–12 лет), в отличие от хвойных, имеют близкие спектральные характеристики с травянистой растительностью на заброшенных пашнях, что внесло погрешность в тематическую карту 2011 г. Залежи с наличием хвойного лесовосстановление сложнее вернуть в сельскохозяйственный оборот, поэтому их численность за исследуемый период выросла более чем в два раза.

В целом полученные данные, несмотря на некоторое снижение, свидетельствуют об устойчивом процессе захвата брошенных залежей молодняками древесных пород. Преобладающими породами, захватывающими земли залежей, являются лиственные породы, в основном береза и осина.

Созданная тематическая карта зарастающих залежей прошла проверку на точность методом матрицы различий (табл. 3) между значениями карты и проверочными тестовыми участками.



Таблица 3. Матрица различий для оценки точности тематической карты 2022 г.

	С/х угодья	Лиственные молодняки	Хвойные молодняки	Итого
С/х угодья	48	4	2	54
Лиственные молодняки	6	24	0	30
Хвойные молодняки	1	1	15	17
Итого	55	29	17	101



В вертикальных столбцах матрицы представлены фактические (эталонные) тестовые участки, а горизонтальные ряды включают в себя классы вновь созданной тематической карты. Значения по диагонали матрицы представляют собой число совпавших пикселей расчетных классов и фактических (эталонных) данных. Как видно из таблицы, общая точностью полученной тематической карты составила 86,1 %, а коэффициент Каппа равен 0,76, что говорит о высокой согласованности тематической карты натурным данным. Наибольшая погрешность наблюдалась при выделении лиственных молодняков на заброшенных сельскохозяйственных угодьях. Полученные данные о количестве и площадях зарастания представляют практический интерес министерств лесного хозяйства и госкомимущества Республики Марий Эл, а также органов местного самоуправления при оценке и инвентаризации залежей.

ВЫВОДЫ

В ходе работы была создана цифровая база сельскохозяйственных земель с выделением залежных земель, зарастающих древесной растительностью, которая в дальнейшем может стать основой для их дальнейшего регулярного мониторинга.

Особенностью метода по выявлению и мониторингу лесовозобновления на заброшенных сельскохозяйственных землях является использование трансформации доли минимальных “шумов”(MNF-трансформации) снимков Landsat-8 OLI, синтезированных в сочетании шестого (средний инфракрасный), пятого (ближний инфракрасный) и второго (синий) спектральных каналов, как наиболее информативных при изучении сельскохозяйственных угодий. Применение трансформации повысило точностью полученной тематической карты по сравнению с тематическим картографированием не трансформированных изображений.

Созданная тематическая карта сельскохозяйственных земель 2022 года свидетельствует о том, что на территории Республики Марий Эл идет устойчивый процесс массового зарастания залежей древесно-кустарниковой растительностью. Лесовозобновление древесной растительностью из лиственных пород наблюдается на территории 135,5 тыс. га, что составляет 17.7 % от общей площади сельскохозяйственных земель и 49.9 % от территории залежных земель Республики Марий Эл. Лесовозобновление древесной растительностью из хвойных пород наблюдается на 26,7 тыс. га, что составляет 3.5 % и 9.85 % соответственно. В целом, наблюдается небольшое снижение доли залежей, подвергшихся лесовозобновлению, однако следует учитывать, что с увеличением возраста подроста на полях их сложнее будет вернуть в сельскохозяйственный оборот и возможно лучшим решением будет передача их в земли лесного фонда, для чего нужно изменение законодательной базы РФ.
