Введение

Спектральные методы дистанционного зондирования Земли (ДЗЗ) в практике геологоразведочных работ стали применяться в 1970-х годах благодаря внедрению многоспектральных фотографий земной поверхности. Сегодня подобные методы широко используется наряду с традиционными (геологическими, геофизическими, геохимическими и др.) для прогнозирования различных типов рудной минерализации (di Tommaso, Rubinstein 2007; Zhang et al. 2007; Pour, Hashim, 2011; Amer et al., 2012).

В последнее время Арктика привлекает большое внимания научных кругов по всему миру, и все больше научных миссий нацелены на этот регион из-за огромных и разнообразных запасов полезных ископаемых (ПИ), которые все еще плохо изучены.

Решение многих специфических задач в Арктике, включая прогнозирование залежей руды, также может быть решено с помощью космических технологий, обеспечивающих множество преимуществ для исследовательских и опытно-конструкторских проектов на этой площади, позволяющих проводить широкомасштабные и относительно рентабельные наблюдения и сбор данных в регионе с ограниченной наземной инфраструктурой (Bohlmanna, Koller, 2020).

В настоящее время в специализированных журналах и книгах, посвященных ДЗЗ, очень мало работ по теме прогнозирования рудной минерализации и картированию гидротермально-метасоматических изменений на арктической территории (например, Pour, Hashim, 2012; Graham et al., 2017; Иванова и др., 2022, 2023 и др.).

В данной статье представляются результаты картирования гидротермально-метасоматических изменений по данным мультиспектральных спутниковых изображений с космического аппарата (КА) ДЗЗ Landsat 8 для территорий восточной части Полярного Урала, входящих в Российскую часть Арктики. Это исследование поможет выявить вещественный прогнозно-поисковый критерий для золоторудной минерализации, который может быть использован в качестве вспомогательного средства для разведки ПИ в других районах Полярного Урала и северных широтах.

Выбраны следующие площади (с севера на юг): Щучьинская зона (Юньягинское месторождение), Тоупугол-Ханмейшорский рудный район (месторождения Новогоднее-Монто и Петропавловское) и центральная часть Малоуральской зоны (Манюкую-Ворчатинский рудный узел), являющиеся наиболее перспективными на выявление золоторудной минерализации.

Геологическое строение изучаемых территорий

Полярно-Уральский сегмент Восточно-Уральской мегазоны разделяют на Щучьинскую и Войкарскую зоны (рис. 1).

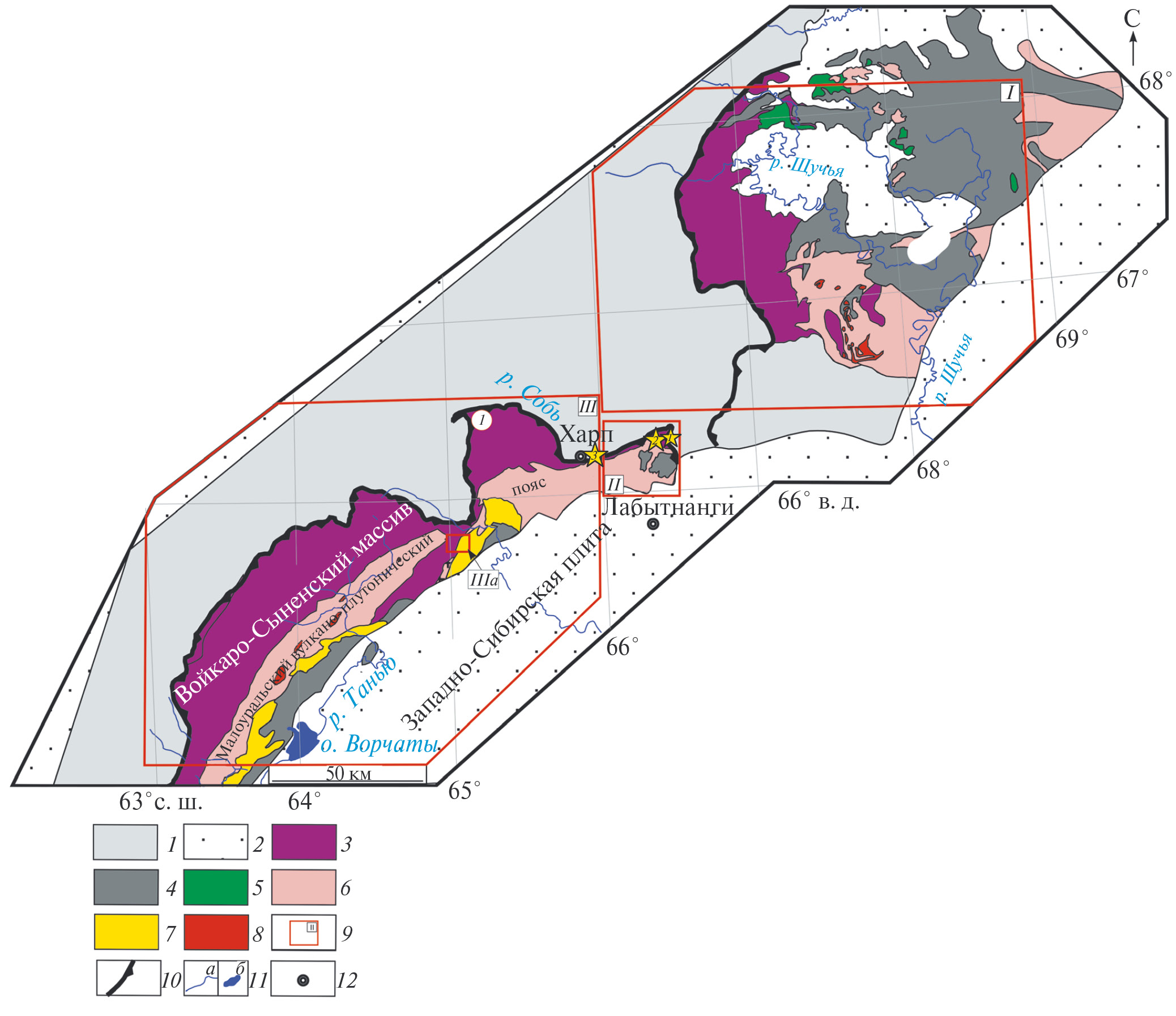

Рис. 1. Тектоническая схема Уральского складчатого пояса (по Государственная…, 2007): 1 – позднекембрийские и палеозойские образования Западно-Уральской структурной мегазоны; 2 ‒ мезозойско-кайнозойский чехол Западно-Сибирской плиты; 3–9 – Восточно-Уральская мегазона: 3 – ордовикские метаморфизованные гипербазиты и габброиды; 4 – ордовикско-девонские вулканические и вулканогенно-осадочные образования; 5 – средне-позднеордовикские габброиды и плагиогранитоиды хойпейского комплекса; 6 – ранне-среднедевонские диориты и гранитоиды юньягинского и собского комплексов; 7 – ранне-среднедевонские габброиды, диориты и монцонитоиды конгорского комплекса; 8 – средне-позднедевонские гранитоиды юрменекского и янослорского комплексов; 9 – границы изучаемых территорий: Щучьинская зона (I), Тоупугол-Ханмейшорский рудный район (II), центральная часть Малоуральской зоны (III), Манюкую-Ворчатинский рудный узел (IIIа); 10 – ГУР; 11 – основные реки и озеро; 12 – города. Желтыми звездочками показаны: месторождения Новогоднее-Монто (1), Петропавловское (2) и рудопроявление Амфиболитовое (3), цифрой 1 показан массив Рай-Из.



Эти зоны характеризуются осадочно-вулканогенными отложениями с широко проявленным плутоническим и гипабиссальным магматизмом, сравнительно слабым динамотермальным и интенсивным дислокационным метаморфизмом. Формации отвечают обстановкам океанического рифтинга островодужных систем и активной континентальной окраины (Пучков, Иванов, 2020).

Щучьинская зона – самая северная часть палеозойской островодужной системы Урала. На западе она ограничивается региональным разломом, входящим в систему Главного Уральского разлома (ГУР). Он представляет собой крупный надвиг, перекрытый мезозойскими отложениями в восточном направлении. Его фрагмент обрамляет Щучьинский синклинорий в виде дугообразных нарушений, которые сливаются в единую полукольцевую структуру.

В строении Щучьинской зоны выделяют несколько сегментов, в пределах которых установлены: палеозойские покровно-складчатые сооружения, представленные породами ордовика, силура, девона, карбона, перекрытые платформенными мезозойскими отложениями юры и триаса. Наиболее широкое развитие среди плутонических образований получили габброиды, гранитоиды имеют значительно меньшее распространение и локализованы в виде небольших штокообразных массивов площадью до 10–16 км2 (Душин, 2020).

Например, с магматическими и вулканогенно-осадочными породами основного состава васькеуского и харампэйско-масловского комплексов, а также янганапэйской толщи связаны проявления и месторождения V±Ti-Fe-рудной и Cu-Fe-скарновой формаций. Осадочные породы малопайпудынской и хантейской свит вмещают проявления Pb-Zn минерализации. С магматическими породами основного состава второй фазы харбей-собского комплекса связаны проявления Mo, Pb-Zn, Cu-кварцевой и скарно-магнетитовой минерализации. К магматическим породам кислого состава сядатаяхинского и евъюганского комплексов относятся месторождения и проявления As, Au, Mo и Cu минерализации. В осадочных породах хойдышорской и усинской свит локализована Cu и Au минерализация, а в метаморфических и осадочных породах орангской свиты – полиметаллическая минерализация. С магматическими породами ультраосновного состава сыум-кеуского комплекса и дайками серпентинитов хартманюшорского комплекса пространственно и генетически связаны проявления Cr. В эклогитоподобных породах слюдяногорского комплекса содержатся проявления метаморфогенного Ti (Зылева и др., 2014).

Отдельно для этой зоны можно выделить вторую фазу габбро-гранодиорит-гранитового юньягинского комплекса, с которым генетически связаны золотосодержащие скарново-магнетитовые месторождения и рудопроявления, локализованные в одноименном рудном узле. Юньягинское месторождение в настоящее время представляет промышленный интерес. Помимо данного объекта рудный узел вмещает ряд рудопроявлений и пунктов минерализации Сu-Fe-рудной скарновой с Au, Ti-Fe-рудной мафитовой (волковский тип), Ti-Fe-рудной ультрамафит-мафитовой (качканарский тип) и Ti-Fe-рудной метаморфогенной формаций (Зылева и др., 2014; Andreichev et al., 2017).

Месторождение Юньягинское расположено в 10 км восточнее железнодорожной ветки Обская–Бованенково. Другие известные перспективные рудопроявления и пункты минерализации изучены гораздо хуже.

Более подробное геологическое описание Щучьинской зоны можно найти в статьях и опубликованных отчетах (Зылева и др., 2014; Ремизов и др., 2014; Andreichev et al., 2017; Соболев и др., 2018; Душин, 2020; Пучков, Иванов, 2020 и др.).

Войкарская зона имеет субмеридиональное ССВ простирание и представляет собой ряд аллохтонов, полого погружающихся в ВЮВ направлении. Зона существенно тектонизирована и разбита надвигами на отдельные пластины. Аллохтоны состоят из вулканогенных и терригенно-вулканогенных пород палеозойского возраста океанического и надсубдукционного происхождения. Подошва аллохтонов (в западной части Войкарской зоны) ограничена ГУР. Восточная часть зоны сложена ранне-среднепалеозойскими и позднедокембрийскими блоками в различной степени метаморфизованных ультраосновных и основных пород офиолитовой ассоциации. Эти блоки слагают горные массивы Рай-Из и Войкаро-Сынинский в осевой части Уральского хребта (см. рис. 1). Восточнее ГУР расположены девонские надсубдукционные плутонические, гипабиссальные, а также ассоциирующие с ними преимущественно вулканические и вулканогенно-осадочные образования (D3-S2) Восточной подзоны (Малоуральская зона) (Ремизов и др., 2014).

Малоуральская зона в среднем палеозое (О3–С1) представляла собой либо островную дугу (О3–D1), сменившуюся в раннем девоне окраинно-континентальным вулкано-плутоническим поясом (Язева, Бочкарев, 1984), либо островную дугу, сформированную на гетерогенном основании (Кузнецов и др., 2000). На севере и западе Войкарской подзоны массивы Войкаро-Сыньинский и Рай-Из обрамлены с юга и востока полосой габбро-амфиболитов. На востоке расположены ордовикско-девонские островодужные плутонические и осадочно-вулканические комплексы, объединенные в Малоуральскую подзону. На востоке Малоуральской подзоны выходят на поверхность вулканические толщи (O3–D2) с тонкими прослоями осадочных пород, прорванными интрузиями разного состава (от габбро до гранитоидов) (Государственная…, 2007). Эти вулканические толщи являются частью палеозойской островодужной системы Полярного Урала, которая в эйфеле и вплоть до пермского столкновения с Восточно-Европейским континентом развивалась, скорее всего, как зрелая островная дуга (Estrada et al., 2012; Викентьев и др., 2017).

Тоупугол-Ханмейшорский рудный район локализован на СВ-окончании Малоуральского вулкано-плутонического пояса и представляет собой локальное вулкано-тектоническое поднятие, осложняющее вулкано-тектоническую депрессию, и приурочено к пересечению зон разрывов субмеридионального, СВ и СЗ-простираний, которые ограничивают его и контролируют позицию золоторудных месторождений и проявлений. Разломы СВ-простирания обусловливают блоковое строение рудного района и определяют позицию интрузивных тел, даек и апофиз Собского плутона. Все образования района прорваны дайками и силлами габбро-долеритов и лампрофиров малоханмейского комплекса (C1). Здесь известны два месторождения: Петропавловское (Au-порфировое) и Новогоднее-Монто (Au–Fe-скарновое) (см. рис. 1), а также ряд рудопроявлений – Западное, Караченцева, Карьерное и др. (рис. 3) – Fe–Au-скарнового, золото-кварцевого и золото-порфирового типов (Викентьев и др., 2017).

Манюкую-Ворчатинский рудный узел состоит из вулканогенных и вулканогенно-осадочных пород малоуральской свиты (S2-D3k2), прорванных интрузивными образованиями собского и конгорского комплексов. Свита характеризуется фациальной невыдержанностью и сложена разнообломочными туфами и туффитами пироксен-плагиоклазовых андезибазальтов с потоками базальтов и андезибазальтов, прослоями туффитов и туфопесчаников. Изредка встречаются биогермы, сложенные рифогенными известняками (Шишкин и др., 2009; Кременецкий и др., 2012). В целом петрогеохимический состав и петрографические особенности вулканических и туфогенных пород свиты указывают на то, что они произошли в результате эксплозивной деятельности вулканов центрального типа в палеогеодинамической обстановке субдукционной стадии (Шишкин и др., 2009). Чередование в разрезе пачек вулканогенных и осадочных пород указывает на периодическую активизацию вулканической деятельности в период накопления пород свиты.

Интрузивные комплексы включают образования собского (D1-2s) и конгорского (D3–C1k) комплексов. Собский комплекс состоит из крупных интрузивов габбро, диоритов и тоналитов, обрамляющих полосу вулканитов с запада. К конгорскому комплексу отнесены небольшие интрузивы и дайковые образования, встречающиеся среди полей вулканитов: габбро, габбро-диориты, диориты, монцодиориты (Шишкин и др., 2009).

Здесь выявлены разнообразные объекты с железорудной минерализацией. Наиболее перспективные – контактово-метасоматический (скарновый), гидротермально-осадочный, магматический, Ti-магнетитовый типы (Первая и Третья Рудные Горки). Также встречаются немногочисленные проявления Ti и Мо минерализации. Кроме того, широко проявлены Cu оруденения, которые представлены как собственно меднорудными, так и комплексными объектами, где Cu ассоциирует с Pb и Zn, Ag, Au, Mo и другими металлами (проявления Янаслорское, Элькошорское, Мокрый Лог, Осеннее и др.).

Более подробное геологическое строение центральной части Малоуральской зоны и Тоупугол-Ханмейшорского рудного района можно найти в опубликованных отчетах (Галлиулин и др., 2005; Перминов и др., 2009 и др.; Бутаков и др., 2012; Кременецкий, 2012; Зылева и др., 2014; Ремизов и др., 2014 и др.) и работах (Черняев и др., 2005; Кениг, Бутаков, 2013; Викентьев и др., 2017).

Исходные данные

Получены безоблачные дневные сцены КА Landsat 8:

Щучьинская зона: LC08_L1TP_165012_20161001_20170320_01_T1 (01.10.2016 г.) и LC08_L1TP_165013_20161001_20170320_01_T1 (01.10.2016 г.); Тоупугол-Ханмейшорский рудный район: LC08_L1TP_165013_20161001_20170320_01_T1 (01.10.2016 г.); центральная часть Малоуральской зоны: LC08_L1TP_166013_20160821_20170322_01_T1 (21.08.2016 г.).

Изображения взяты из информационной системы сбора и предоставления спутниковых данных ДЗЗ (EOSDIS) (https://search.earthdata.nasa.gov).

Геологическая информация для изучаемых площадей представлена в виде геологических карт дочетвертичных образований и карт ПИ (масштабы карт 1:1000000, листы Q-41 и Q-42), которые составлены в рамках госзадания Института Карпинского в 2007 и 2014 гг. (Шишкин и др., 2007; Зылева и др., 2014).

Методы исследования

Линеаменты – это прямые или приблизительно линейные формы рельефа, которые широко распространены на поверхности Земли и тесно связаны с подземными скрытыми и поверхностными структурными элементами каркаса разрывных нарушений. Ориентировка и количество линеаментов отражают характер трещиноватости массивов горных пород и могут нести ценную информацию о геологических структурах, тектонике и локализации ПИ (например, Ekneligoda, Henkel, 2010; Masoud, Koike, 2011).

Линеаментный анализ широко используется для структурных исследований (Thannoun, 2013; Миловский и др., 2021; Иванченко и др., 2022), выделения кальдер (Ананьев, 2017; Verdiansyah, 2019), оценки перспектив минерализация (Лесняк и др., 2022; Коротков, 2023) и др.

Методика выделения линеаментов ручным способом на основе КС приведена в работе (Иванова и др., 2020).

С результатами линеаментного и морфоструктурного анализа для изучаемых территорий можно ознакомиться в работах (Викентьев и др., 2021; Иванова, Нафигин, 2023; Иванова, 2024).

Минералы невозможно идентифицировать непосредственно по КС, но могут быть выявлены поля метасоматически-измененных пород, имеющих ярко выраженные спектральные характеристики поглощения и отражения, которые фиксируются в диапазоне датчика КА ДЗЗ. Поэтому для картирования минералов гидротермальных изменений и литологических единиц (Maurer, 2013; Коротков, 2023) широко используется метод соотношения полос (band ratios). Данный метод усиливает спектральные особенности пикселей изображений на основе вычисления отношения спектрального отражения одного канала к другому (Mather, 1999). Выбор подобных каналов производится, исходя из отражающей способности искомого минерала. При этом в числителе должен располагаться канал, характеризующий наибольшую отражающую или излучающую способность минерала, а в знаменателе – наименьшую. В результате искомый минерал (или их группа) будет выражен яркими пикселями на полученном изображении.

Для картирования полей развития гидротермальных минералов с использованием спектральных каналов КА Landsat-8 разработано несколько минералогических индексов (Pour et al., 2018): 4/2 – минералы группы оксидов и гидроксидов железа (гематит, магнетит, гетит, ильменит), а также ярозит и их смесь – лимонит; 6/4 – минеральные ассоциации с преобладанием оксида двухвалентного железа (магнетита); 6/5 – минеральные ассоциации с преобладанием оксида трехвалентного железа (гематита); 6/7 – гидроксилсодержащие (Al-OH и Fe,Mg-OH), карбонатные (кальцит и доломит) и сульфатные (гипс) минералы. Эти индексы рассматриваются как весомые показатели (индикаторы) Fe3+, Fe2+, Al/Fe-OH, Mg-Fe-OH и Si-OH групп минералов гидротермальной природы и продуктов их гипергенеза.

Метод главных компонент (МГК) – это многомерный статистический метод, который позволяет выбирать некоррелированные линейные комбинации (нагрузки собственного вектора) переменных так, что каждый извлеченный компонент имеет наименьшую дисперсию. Более подробную информацию о методе можно найти в работах (Jolliffe, 2002; Jensen, 2005; Cheng et al., 2006; Gupta, 2017). Первая главная компонента (РС1) используется для извлечения структурной информации из изображения, так как она характеризуется наибольшей дисперсией в пространстве всех признаков (Jolliffe, 2002).

МГК преобразует набор коррелированных данных в некоррелированные линейные данные. МГК широко используется для картирования гидротермальных минералов и литологических единиц на основе спектральных каналов-сенсоров КА ДЗЗ (Loughlin, 1991). Данный метод применен к анализу ранее полученных минералогических индексов с использованием ковариационной матрицы. Подобный подход позволяет статистически оценить надежность пространственного распределения соответствующих вторичных минералов в исследуемом районе.

В качестве входных данных для МГК традиционно выступают спектральные каналы КС, но для наиболее эффективной статистической оценки надежности пространственного распределения соответствующих гидротермальных минералов в исследуемом районе использованы результаты оценки минералогических индексов с применением ковариационной матрицы.

Систематизация и обобщение данных выполнены в программной среде QGIS. Все имеющиеся данные собраны и визуализированы в едином ГИС-проекте.

Результаты

Для каждой территории при анализе КС были выделены 4 типа гидротермальных изменений, представленных преимущественно разными группами минералов и раздельно показанных на рис. 2, 3, 5.

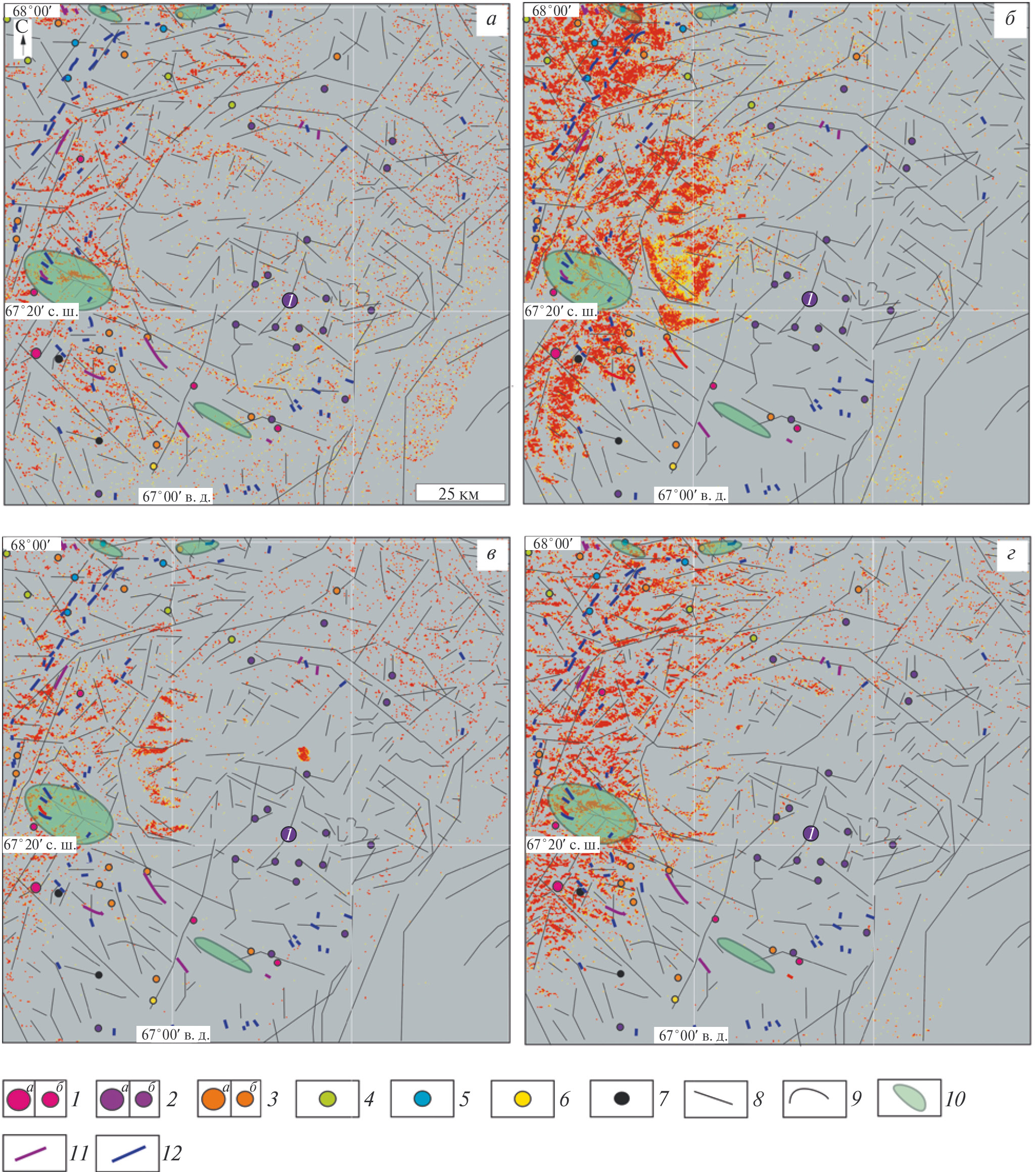

Рис. 2. Схемы развития ассоциаций вторичных минералов для Щучьинской зоны, полученные в результате обработки КС КА Landsat 8, с нанесенными на них линеаментами, выделенными ручным способом, по КС КА Landsat 8: а – гидроксил-(Al-OH, Mg-OH) и карбонат-содержащие, б – оксиды трехвалентного железа (гематит), в – оксиды и гидроксиды железа (лимонит), г – оксиды двухвалентного железа (магнетит). Концентрации индикаторных групп гидротермальных изменений показаны цветными точками: минимальные – желтый цвет, средние – оранжевый и максимальные – красный. 1-7: месторождения (а), рудопроявления (б): 1 – Mo, 2 – Fe, 3 – Au, Au-Fe, 4 – Cu, 5 – Pb-Zn, 6 – As-Mo-Au, 7 – Ti; 8–9 – радиальные (8) и дуговые (9) линеаменты; 10 – зона березитизации; 11–12 – дайки основного (11) и кислого (12) состава, вынесенные с геологической карты (Зылева и др., 2014). Месторождение Юньягинское обозначено цифрой 1.

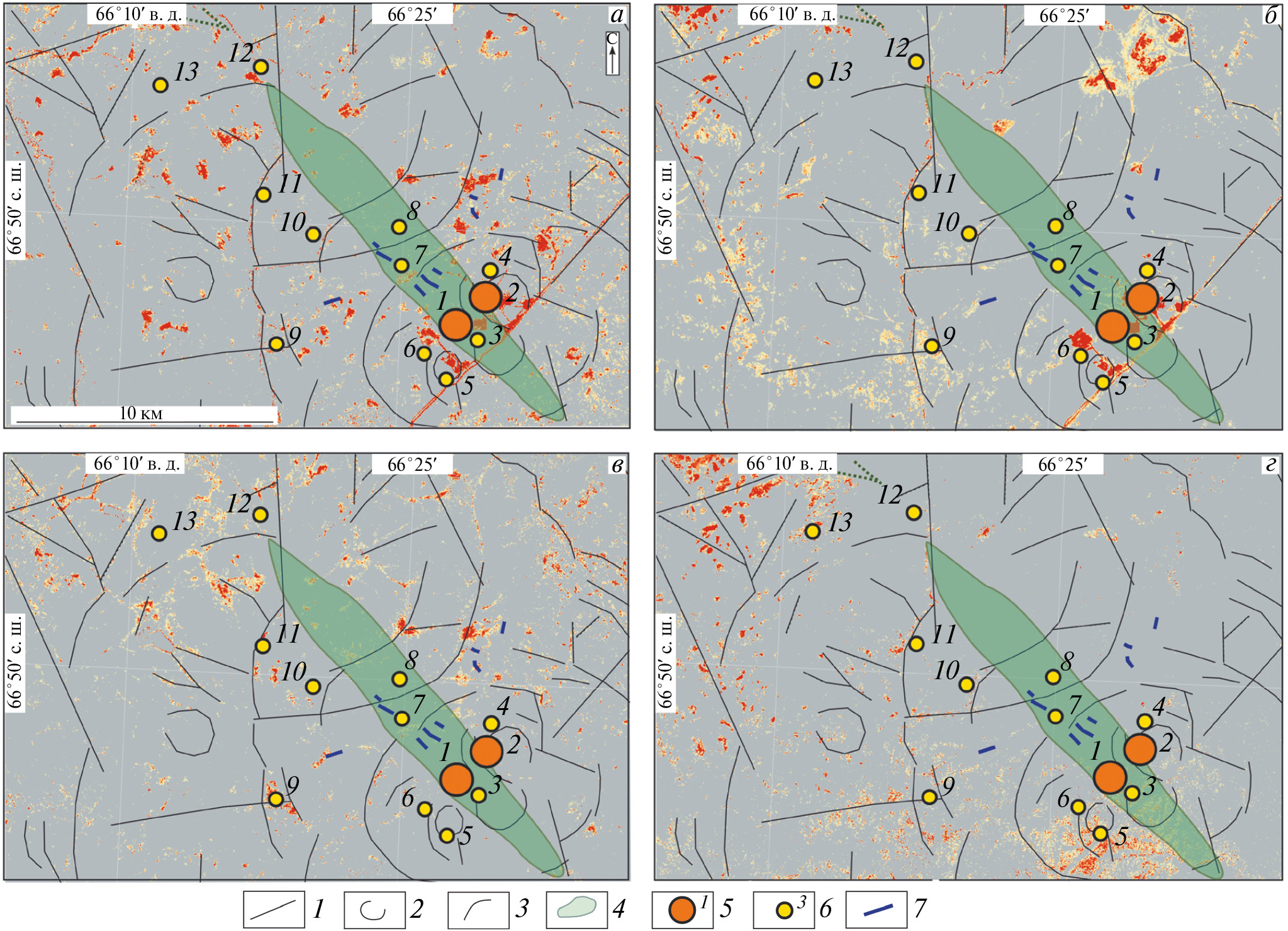

Рис. 3. Карта гидротермальных изменений для Тоупугол-Ханмейшорского рудного района и прилегающей территории: а–г – схемы преимущественного развития ассоциаций вторичных минералов соответствуют рис. 2; 1–3 – разрывные нарушения, выявленные в ходе анализа КС КА ДЗЗ Landsat 8: 1 – радиальные; 2 – кольцевые; 3 – дуговые; 4 – зона березитизации, вынесенная с геологической карты (Зылева и др., 2014); 5–6 – месторождения и рудопроявления: Петропавловское (1), Новогоднее-Монто (2), Караченцева (3), Тоупугол (4), Карьерное (5), Тоунугольское (6), Аномальное (7), Ханмейшорское (8), Невидимка (9), Обское (10), Малоханмейское (11), Евъеганское (12), Евъюгань (13); 7 – дайки основного состава, вынесенные с геологической карты (Зылева и др., 2014). Концентрации индикаторных групп гидротермальных изменений показаны цветными точками: минимальные – желтый цвет, средние – оранжевый и максимальные – красный.



Для территории Щучьинской зоны распределения оксидов двух- и трехвалентного железа, особенно с высоким содержанием, в целом совпадают. При этом наибольшее скопление средних и высоких концентраций локализовано на севере, западе и юге территории. В меньшей степени совпадает расположение повышенных значений гидроксил-(Al-OH, Mg-OH) и карбонат-содержащих минералов, и оксидов, и гидроксидов железа (лимонит) (см. рис. 2).

Это можно объяснить наличием перекрывающих толщ в виде более поздних осадочных комплексов (например, яны-маньинской, тольинской, теунтойсхой и лаборовской свит), которые представлены разнообразными осадочными породами (пески, гравийники, галечники, конгломераты, пласты бурых углей, алевролиты, песчаники, углистые глины, глины) мощностью до 450 м.

Кроме того, минералы оксидов двух- и трехвалентного железа в рудах месторождения Юньягинское образуют сложные срастания (пойкилитовые, мирмекитоподобные) как с рудными (в том числе гематитом и пиритом), так и нерудными минералами (Зылева и др., 2014).

Исследователями Института Карпинского (Зылева и др., 2014) на этой площади были выделены зоны березитоподобных метасоматитов, к которым принадлежат объекты Mo, Au, Au-Fe и Pb-Zn минерализации (см. рис. 2).

Данные зоны слабо отражаются в полученных дистанционных результатах, что обусловлено также большой толщей четвертичных отложений. В местах, где отложения сокращаются в мощности, наблюдается их совпадение (горные области).

Основными факторами, контролирующими размещение Мо минерализации на территории Щучьинской зоны, являются магматический (рудогенерирующие кислые интрузии доордовикских комплексов) и гидротермально-метасоматический (рудоносные и рудовмещающие грейзены, жильные штокверки).

Большинство железорудных объектов (Cu-Fe-рудная скарновая (Au-содержащая) формация) относится к двум генетическим типам: магматическому и контактово-метасоматическому. Для обоих главным рудоконтролирующим фактором является также магматический. Основные интрузивы – одновременно рудогенерирующими и рудовмещающими. Кислые плутониты (D1-2) обеспечивают скарнообразование, локализующееся исключительно в осадочно-вулканогенных толщах силура, которые прорываются гранитоидами собского и юньягинского комплексов. Кроме того, золоторудная минерализация, содержащаяся в скарново-магнетитовых месторождениях и рудопроявлениях, генетически связана с габбро и диоритами.

Pb-Zn минерализация локализована на контакте гнейсированных роговообманковых диоритов и аповулканогенных сланцев. Выделяется “мраморно-лептитовый горизонт” с парагенезисом минералов, близким к скарнам; по последним развиваются более поздние березиты (Зылева и др., 2014).

В Тоупугол-Ханмейшорском рудном районе наиболее высокими концентрациями индекса оксида железа (III) выделяется участок с известными золоторудными месторождениями Петропавловское и Новогоднее-Монто (см. рис. 3).

На вулканические породы среднего и основного состава (базальты, андезибазальты, реже андезиты) тоупугольской толщи наложены продукты зачастую совмещенных в пространстве разновозрастных процессов скарнирования, березитизации и окварцевания. Эти метасоматические проявления связаны с дайками кварцевых монцодиорит-порфиритов и кварцевых габбро конгорского комплекса первой и второй фаз внедрения (D2kn1, D2kn2), а также пропилитизацией, которой подверглись плагиограниты и другие гранитоиды поздней фазы собского комплекса (D2s3). С зонами пропилитизации связано развитие мелкой вкрапленности сульфидов Cu и Fe, по которым в зоне гипергенеза развиваются продукты окисления сульфидов (Викентьев и др., 2021).

Кроме того, в аншлифах месторождений Новогоднее-Монто и Петропавловское можно также встретить оксиды железа II и III в виде срастаний и разнообразных структур распада (рис. 4).



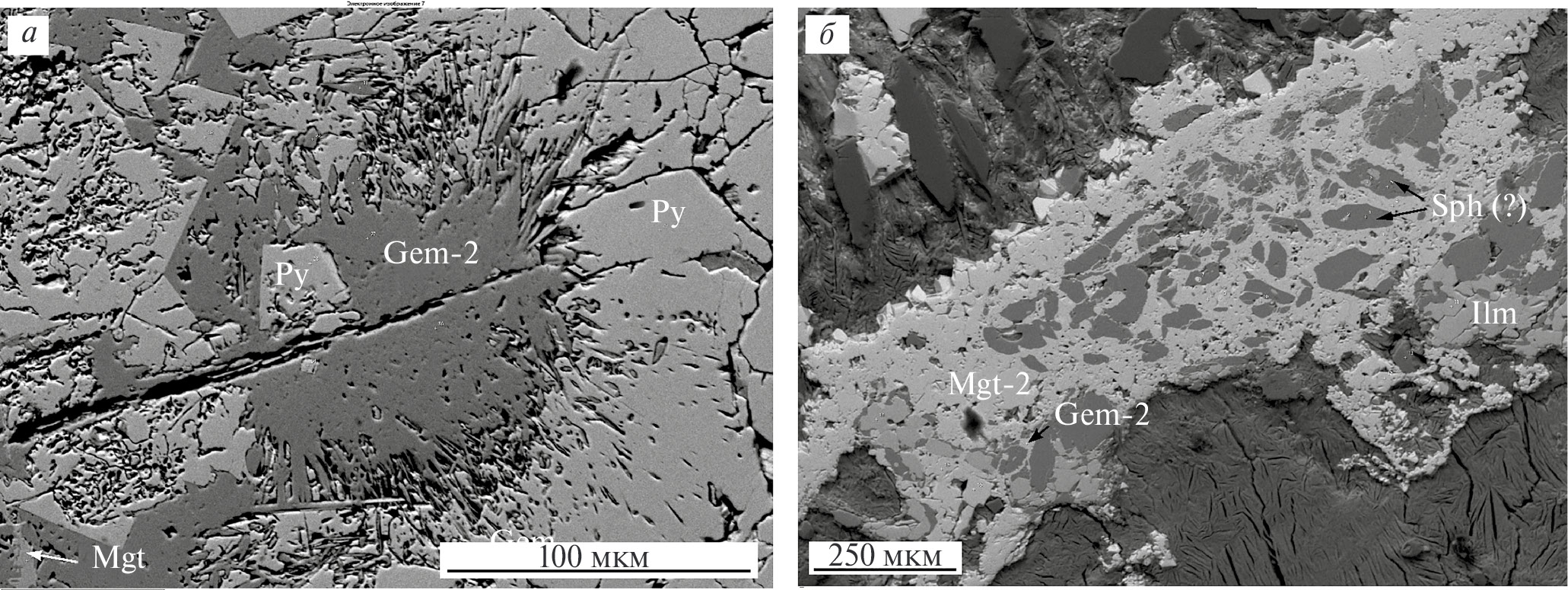

Рис. 4. Структуры распада месторождения Новогоднее-Монто (обр. НМ-4 и НМ-27): аллотриоморфные агрегаты гематита замещают ксеноморфные зерна магнетита в окварцованном скарне (а), неправильные скопления халькопирита замещают разноориентированные игольчатые кристаллы гематита и ксеноморфные зерна магнетита и пирита, локализованные в эпидот-гранат-пироксеновом скарне (б). Условные обозначения: Mgt – магнетит, Py – пирит, Gem – гематит, Chpy – халькопирит.



Исследователями Института Карпинского (Зылева и др., 2014) на этой площади была выделена зона березитоподобных метасоматитов с крутым СВ-падением, которая простирается в СЗ-направлении и прослежена скважинами в Новогодненском рудном поле до глубин 150–250 м с содержанием золота более 1 г/т. Данная зона слабо отражается в полученных дистанционных результатах, что обусловлено большой мощностью четвертичных отложений, которая здесь достигает 93 м (Зылева и др., 2014). В ЮВ-части зоны, где рыхлые отложения хотя и присутствуют, но сокращаются в мощности до 3–6 м, наблюдается их совпадение. Таким образом, можно заключить, что ореолы околорудных изменений, погребенных более чем на 6 м, не находят свое отражение на КС.

Месторождения и рудопроявления на территории центральной части Малоуральской зоны представлены следующей минерализацией: Cu-Zn-Mo, Mo-Cu, Fe-Ti-V-Cu и Au.

К наиболее перспективным объектам с железорудной минерализацией на данной площади относятся контактово-метасоматический (скарновый), гидротермально-осадочный, магматический, Ti-магнетитовый типы. Например, с процессами контактового преобразования связаны проявления скарнового типа Первая и Третья Рудные Горки.

Проявления Ti минерализации генетически делятся на магматические и осадочные типы. В первом – Ti связан с железом и входит в состав титаномагнетита или образует самостоятельную минеральную фазу – ильменит. Как правило, наиболее обогащены титаном породы семейства габбро, где титановые минералы иногда образуют рассеянную вкрапленность и шлирообразные скопления (собский габбро-диорит-тоналитовый комплекс). Кроме того, в титаномагнетитовых проявлениях установлены повышенные содержания V.

Мо минерализация связана с гранитоидами и, вероятно, относятся к одному (штокверковому Cu-Mo- или V-Mo-порфировому) геолого-промышленному типу.

Cu оруденение на площади листа проявлено очень широко и представлено как собственно меднорудным, так и комплексными объектами, в которых Cu ассоциирует со Pb и Zn, Ag, Au, Mo и другими металлами. Например, оруденение Mo-Cu-порфировой формации развито в пределах Малоуральского вулкано-плутонического пояса и представлено проявлениями Янаслорское, Элькошорское, Мокрый Лог и др. Первое из них локализовано в гранитоидах и имеет преимущественно Cu-Mo специализацию. Рудопроявления Мокрый Лог и Осеннее связаны с интрузиями кварцевых монцодиоритов конгорского комплекса, прорывающих вулканогенно-осадочные породы малоуральской свиты. В экзоконтактах интрузии проявлены эпидотизация, окварцевание, скарнирование. На отдельных участках рудопроявления Мокрый Лог наблюдается развитие кварц-серицитовых метасоматитов-филлизитов (березитов). Эти образования сопровождаются интенсивной халькопиритовой минерализацией (содержания Cu до 0.7%).

Кроме того, малоуральская свита, состоящая из вулканогенно-осадочных и осадочных пород, является благоприятной средой для локализации скарно-магнетитового и медно-порфирового оруденения.

Золоторудные объекты парагенетически связаны с интрузиями и ореолами метасоматитов в зонах разломов (Шишкин и др., 2009).

По данным КС КА Landsat 8 распределение оксидов трех- (гематит) и двухвалентного (магнетит) железа, особенно с высоким содержанием, также совпадает и для центральной части Малоуральской зоны, однако средние концентрации трехвалентного железа чуть выше и распределены более равномерно по всей изучаемой площади, чем двухвалентного (рис. 5б, г). Распространение гидроксил-(Al-OH, Mg-OH) и карбонат-содержащих минералов и оксидов и гидроксидов железа (лимонит) отличаются. Последние распределены (высокие и средние концентрации) в основном на ЮВ территории (см. рис. 5).

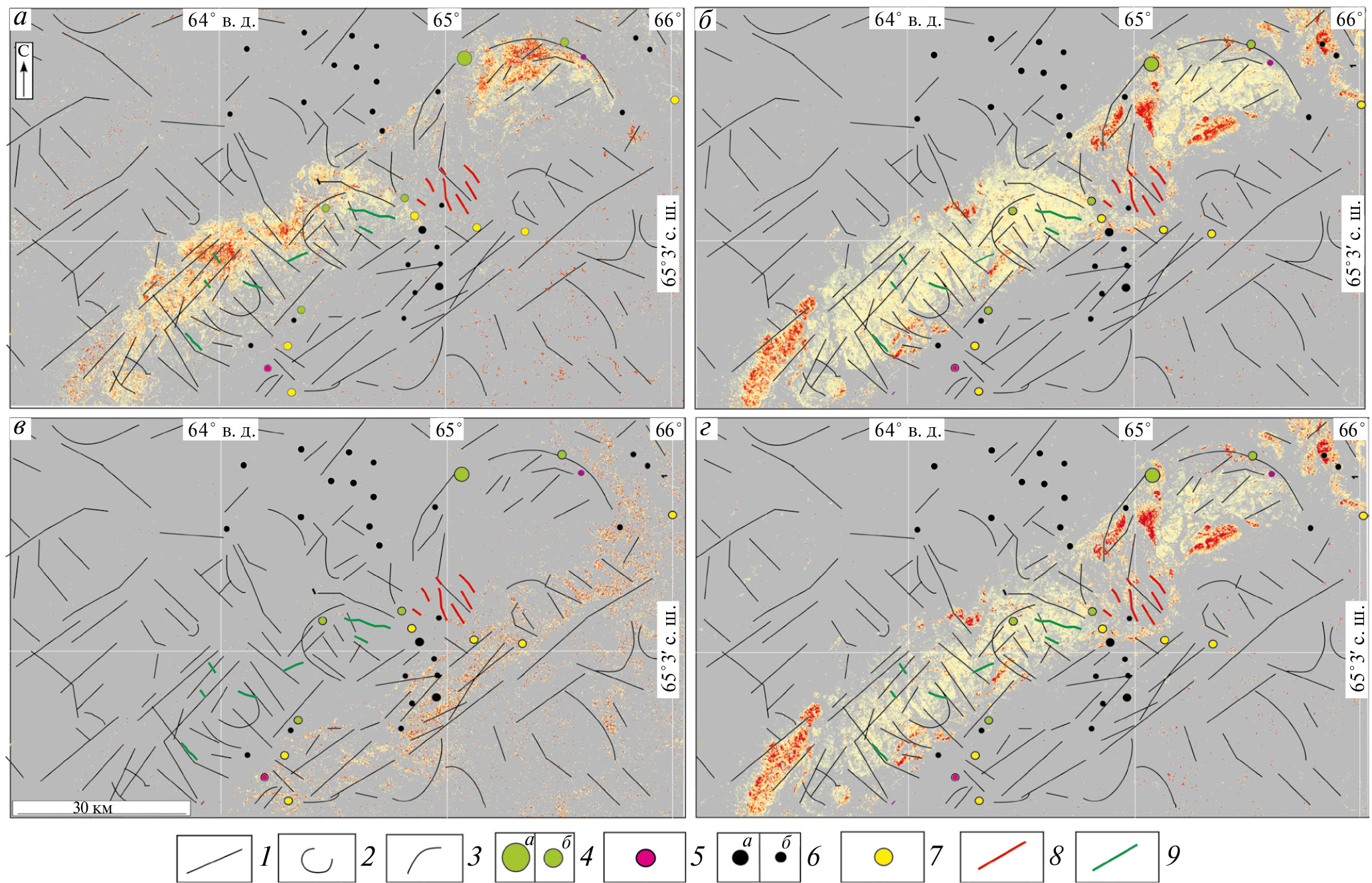

Рис. 5. Карта гидротермальных изменений для центральной части Малоуральской зоны и прилегающей территории, полученная с помощью КС КА ДЗЗ Landsat 8: а–г – соответствуют рис. 2: 1–3 – соответствуют рис. 3; 4–7 – месторождения (а) и рудопроявления (б): 4 – Cu-Zn-Mo, 5 – Mo-Cu, 6 – Fe-Ti-V-Cu, 7 – Au, 8–9 – дайки кислого (8) и основного (9) состава, вынесенные с геологической карты (Шишкин и др., 2009). Концентрации индикаторных групп гидротермальных изменений показаны цветными точками: минимальные – желтый цвет, средние – оранжевый и максимальные – красный.



В аншлифах рудопроявления Амфиболитовое – центральная часть Малоуральской зоны (см. рис. 1) также присутствуют эти оксиды железа II и III совместно в виде разнообразных структур распада (рис. 6) (Иванова, Тюкова, 2022).



Рис. 6. Структуры распада рудопроявления Амфиболитовое (обр. А-973): радиально-лучистый агрегат (волокнистая структура) гематита-2, сосредоточенный в катакластическом изъеденном пирите, локализованном в пироксените (?) (а), петельчатая структура, представленная ксеноморфным магнетитом, окаймляющим овальные включения сфена (?), ксеноморфные включения гематита и ильменита до 200 мкм локализованы также в магнетите, но по краям структуры (б). Условные обозначения: Mgt – магнетит, Py – пирит, Gem – гематит, Sph – сфен, Ilm – ильменит.



Таким образом, в результате анализа и сопоставления площадей выявлены закономерности на золоторудный тип минерализации для восточного склона Полярного Урала:

  • изучаемые площади имеют разнообразную рудную специализацию, в том числе золоторудную (Au-сульфидно-Fe-скарновая), где Au является либо единственным полезным компонентом, либо одним из основных ценных элементов (Au содержащие рудные формации: Cu-Fe-скарновая, V-Fe-Cu, Cu-Mo-порфировая и др.). При этом золоторудная минерализация имеет широкий спектр формационных типов: Au-сульфидно-кварцевых жил и жильных зон, кварц-Au-сульфидных жил, (Cu)–Fe-рудное с золотом скарновое, Cu-порфировое с Au и др.;
  • по условиям образования золоторудная минерализация делится на: (1) магматогенно-гидротермальный тип – генетически связан с интрузиями, которые, как правило, были сформированы в эпоху близкую к становлению самих интрузий. (2) Гидротермально-метаморфогенный тип, относящийся к зонам разломов и приуроченный к ореолам метасоматитов;
  • железорудная минерализация принадлежит (Cu-Fe-рудная скарновая (золотосодержащая) формация) в основном к магматическому и контактово-метасоматическому генетическим типам (Щучьинская зона и центральная часть Малоуральской зоны);
  • вероятно, формирование золоторудных и комплексных месторождений происходило в результате развития внутрикоровых гидротермально-метасоматических систем, концентрирующих рудную минерализацию. В результате при распаде таких систем в верхних слоях земной коры возникали преимущественно непротяженные по вертикали (не более 2 км) и небольшие по объемам прерывистые колонны рудных тел (Ананьев, 2017);
  • метасоматический ореол проявлен на значительной площади (более 30 км2). На территориях, где из-за наличия перекрывающих толщ, либо более поздних осадочных комплексов, либо экранирующего слоя менее проницаемых вулканических пород метасоматический ореол проявлен и на более меньшей площади (до 10 км2) (Левочская и др., 2021; Gray, Coolbaugh, 1994);
  • при микроскопическом изучении руд образцов из месторождений и рудопроявлений изучаемых территорий оксиды железа II и III присутствуют в виде разнообразных срастаний и структур распада.

Заключение

В результате обработки данных КА ДЗЗ Landsat 8 построены карты распространения гидротермальных изменений для территории Щучьинской зоны, Тоупугол-Ханмейшорского рудного района и центральной части Малоуральской зоны: гидроксил-(Al-OH, Mg-OH) и карбонат-содержащие породы, оксиды двух- (магнетит) и трехвалентного железа (гематит), оксиды и гидроксиды железа (лимонит), – с использованием спектральных каналов КА ДЗЗ Landsat 8 (минералогические индексы) и МГК.

На основании полученных в ходе исследования результатов можно сделать вывод, что на площадях, перспективных на золоторудную минерализацию для восточного склона Полярного Урала, должны быть локализованы интрузии основного состава, с которыми генетически связана золоторудная минерализация, и проявлены метасоматические ореолы значительной площади (более 30 км2) с повышенными значениями индексов оксида железа (III) и оксида железа (II), и в меньшей степени – оксиды и гидроксиды железа (лимонит), а также гидроксил-(Al-OH, Mg-OH) и карбонат-содержащие минералы.

Источник финансирования

Работа выполнена при поддержке молодежной лаборатории ИГЕМ РАН “Лаборатория прогнозно-металлогенических исследований” в рамках темы государственного задания “Применение современных методов оценки, поиска и прогноза месторождений твердых полезных ископаемых, в том числе стратегических, в Арктической зоне Российской Федерации с целью расширения минерально-сырьевой базы и планирования развития транспортно-коммуникационных сетей”.

×
