ВВЕДЕНИЕ

В последнее время Арктика привлекает повышенное внимание ученых по всему миру. Все больше научных изысканий проводятся для данного региона, в том числе в виду установленных объемных запасов полезных ископаемых (ПИ) различных типов. При этом территория является плохо изученной из-за наличия снежно-ледяного покрова, сохраняющегося большую часть года, метеорологических условий, затрудняющих получение качественных снимков, а также сложности последующей обработки принятых к учету месторождений. Поэтому решение многих специфических задач в Арктической зоне Российской Федерации, включая постановку прогнозно-поисковых работ, оценку перспектив рудоносности, может быть реализовано за счет использования методов дистанционного зондирования Земли (ДЗЗ). Они обладают большой обзорностью, обеспечивают множество преимуществ для реализации исследовательских и опытно-конструкторских проектов, позволяют проводить широкомасштабные и относительно рентабельные наблюдения, а также осуществлять сбор данных в регионах с ограниченной инфраструктурой (Bohlmanna, Koller, 2020; Миловский и др., 2021).

В предыдущей работе (Иванова, Выхристенко, 2021) для Щучьинской зоны (ЩЗ), являющейся наиболее перспективной на выявление золоторудной минерализации, проведен анализ изображений с космического аппарата (КА) ДЗЗ Landsat 8, представлены результаты морфоструктурного картирования данной территории и получена морфоструктурная модель Щучьинского палеовулкана. Кроме того, сформулирован геолого-морфологический прогнозный критерий для золотого оруденения, который может быть использован при постановке геологоразведочных работ в других районах Полярного Урала и северных широтах.

Цель – построить прогнозную карту ЩЗ и прилегающей территории, полученную на основе: (1) карты развития гидротермально-метасоматических пород, (2) прогнозной схемы распределения зон высокопроницаемых горных пород на золоторудный тип минерализации, составленных в результате обработки данных сцен космических снимков (КС) КА ДЗЗ Harmonized Landsat Sentinel-2 (HLS-2). Помимо этого, будут учтены данные геологической карты, карты дочетвертичных отложений, карты распределения ПИ, схемы прогноза ПИ и продуктивности рудных районов и узлов и геофизической информации для оконтуривания перспективных участков, выделения новых прогнозно-поисковых критериев и выявления геологических/морфологических особенностей изучаемой площади на золоторудный тип минерализации в пределах исследуемой территории.

ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ ИЗУЧАЕМОЙ ТЕРРИТОРИИ

Полярно-Уральский сегмент Восточно-Уральской мегазоны разделяют на Щучьинскую и Войкарскую зоны (рис. 1).

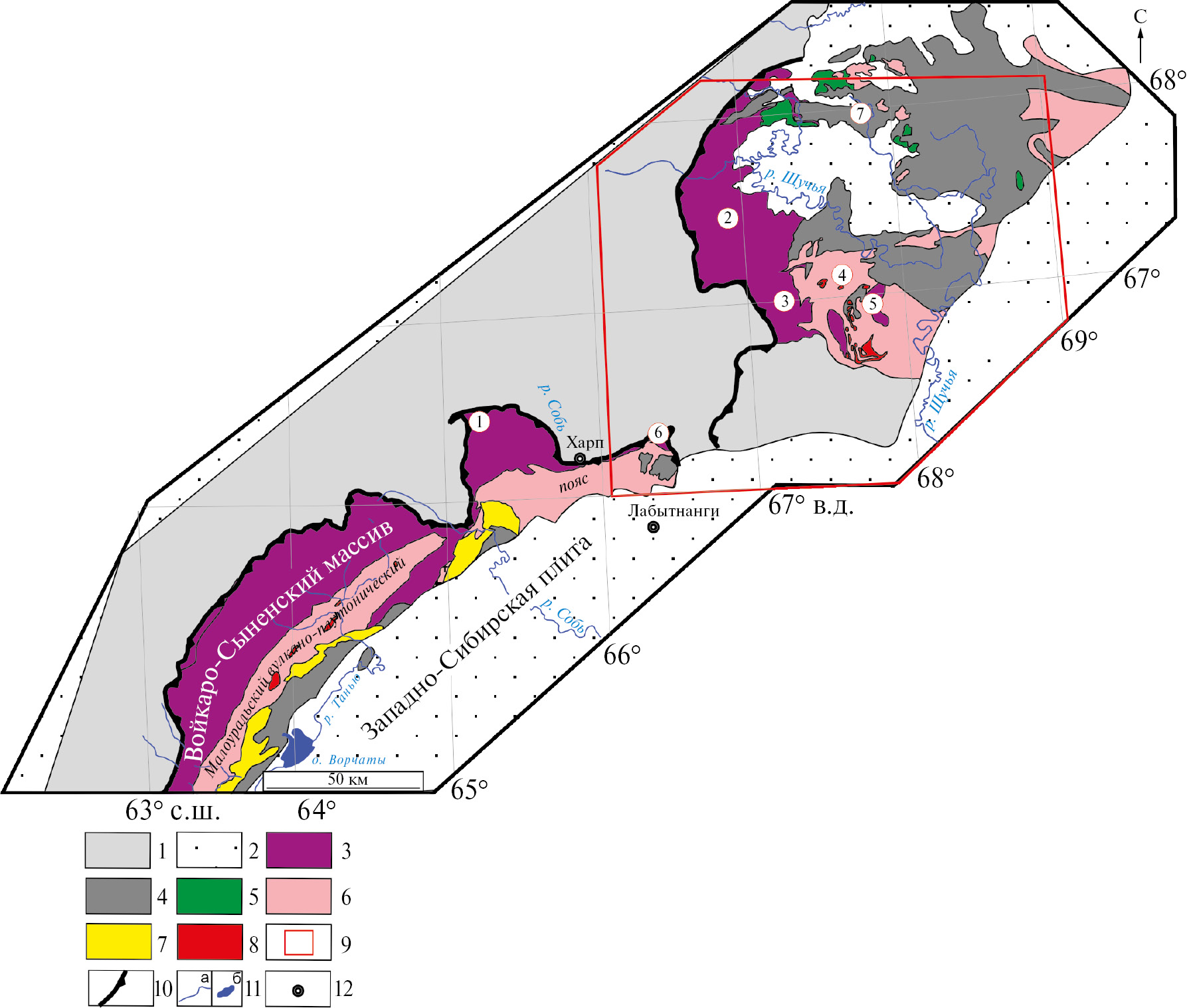

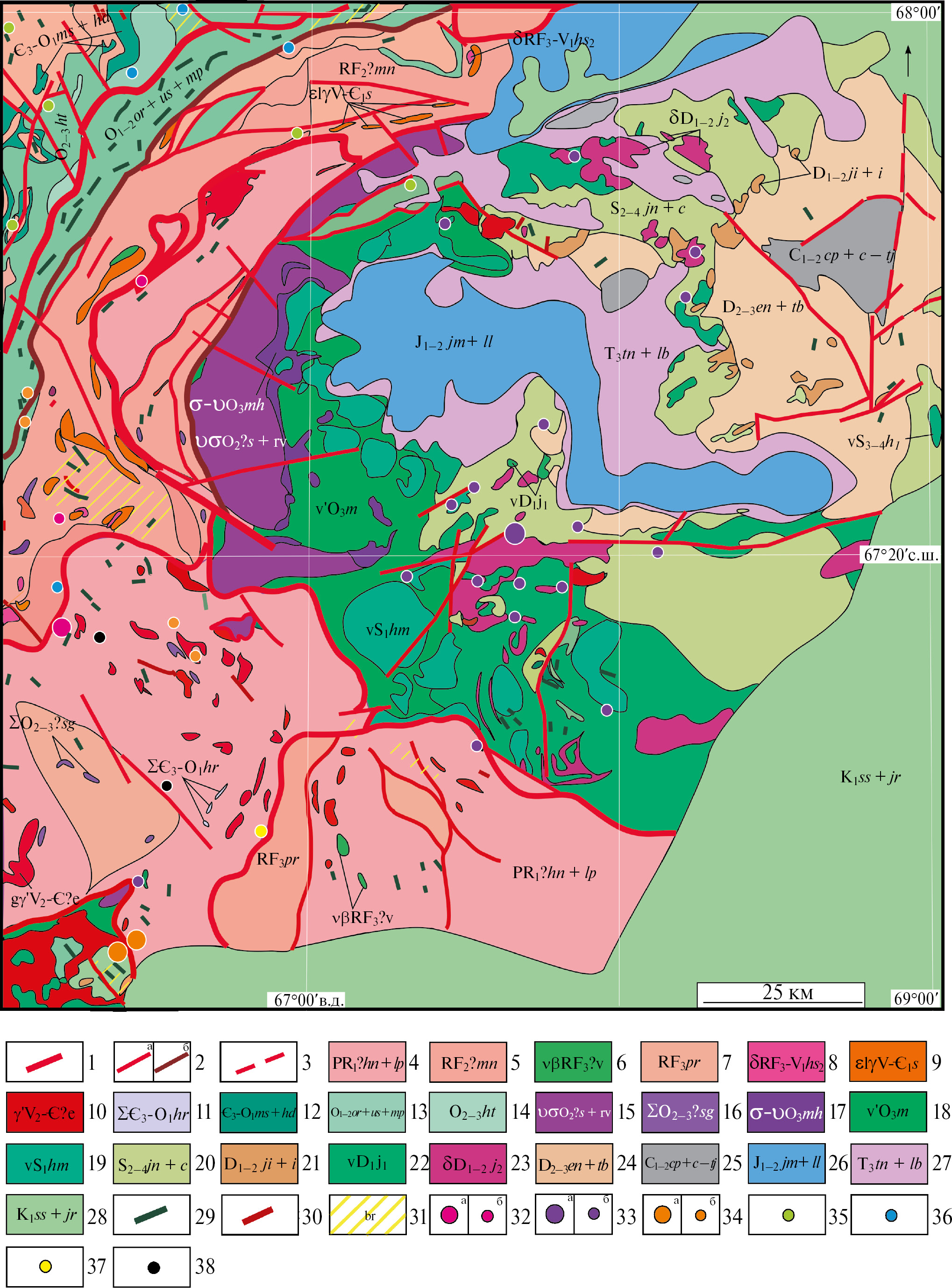

Рис. 1. Тектоническая схема Уральского складчатого пояса (по Государственная…, 2007): 1 – позднекембрийские и палеозойские образования Западно-Уральской структурной мегазоны; 2 – мезозойско-кайнозойский чехол Западно-Сибирской плиты; 3–8 – Восточно-Уральская мегазона (Щучьинская зона локализована выше 66°30’ в.д. и Войкарская – ниже 66°20’ в.д.): 3 – ордовикские метаморфизованные гипербазиты и габброиды; 4 – ордовикско-девонские вулканические и вулканогенно-осадочные образования; 5 – средне-позднеордовикские габброиды и плагиогранитоиды хойпейского комплекса; 6 – ранне-среднедевонские диориты и гранитоиды юньягинского и собского комплексов; 7 – ранне-среднедевонские габброиды, диориты и монцодиориты конгорского комплекса; 8 – средне-позднедевонские гранитоиды юрменекского и янослорского комплексов; 9 – границы изучаемой территории; 10 – ГУР; 11 – основные реки и озеро; 12 – города. Цифрами показаны: 1–5 – массивы Рай-Из (1), Сыум-Кеу (2), Масловский (3), Юньягинский (4), Хоростоский (5), Собское поднятие (6), хребет Янганапэ (7).

Эти зоны характеризуются осадочно-вулканогенными отложениями с широко проявленным плутоническим и гипабиссальным магматизмом, сравнительно слабым динамотермальным и интенсивным дислокационным метаморфизмом. Формации отвечают обстановкам океанического рифтинга островодужных систем и активной континентальной окраины (Пучков, Иванов, 2020).

ЩЗ – самая северная часть палеозойской островодужной системы Урала. На западе она ограничивается региональным разломом, входящим в систему Главного Уральского разлома (ГУР). Он представляет собой крупный надвиг, перекрытый мезозойскими отложениями в восточном направлении. Его фрагмент обрамляет Щучьинский синклинорий в виде дугообразных нарушений, которые сливаются в единую полукольцевую структуру.

В строении ЩЗ выделяют несколько сегментов, в пределах которых установлены: палеозойские покровно-складчатые сооружения, представленные породами ордовика, силура, девона, карбона, перекрытые платформенными мезозойскими отложениями юры и триаса. Наиболее широкое развитие среди плутонических образований получили габброиды, гранитоиды имеют значительно меньшее распространение и локализованы в виде небольших штокообразных массивов площадью до 10–16 км² (Душин, 2020) (рис. 2).

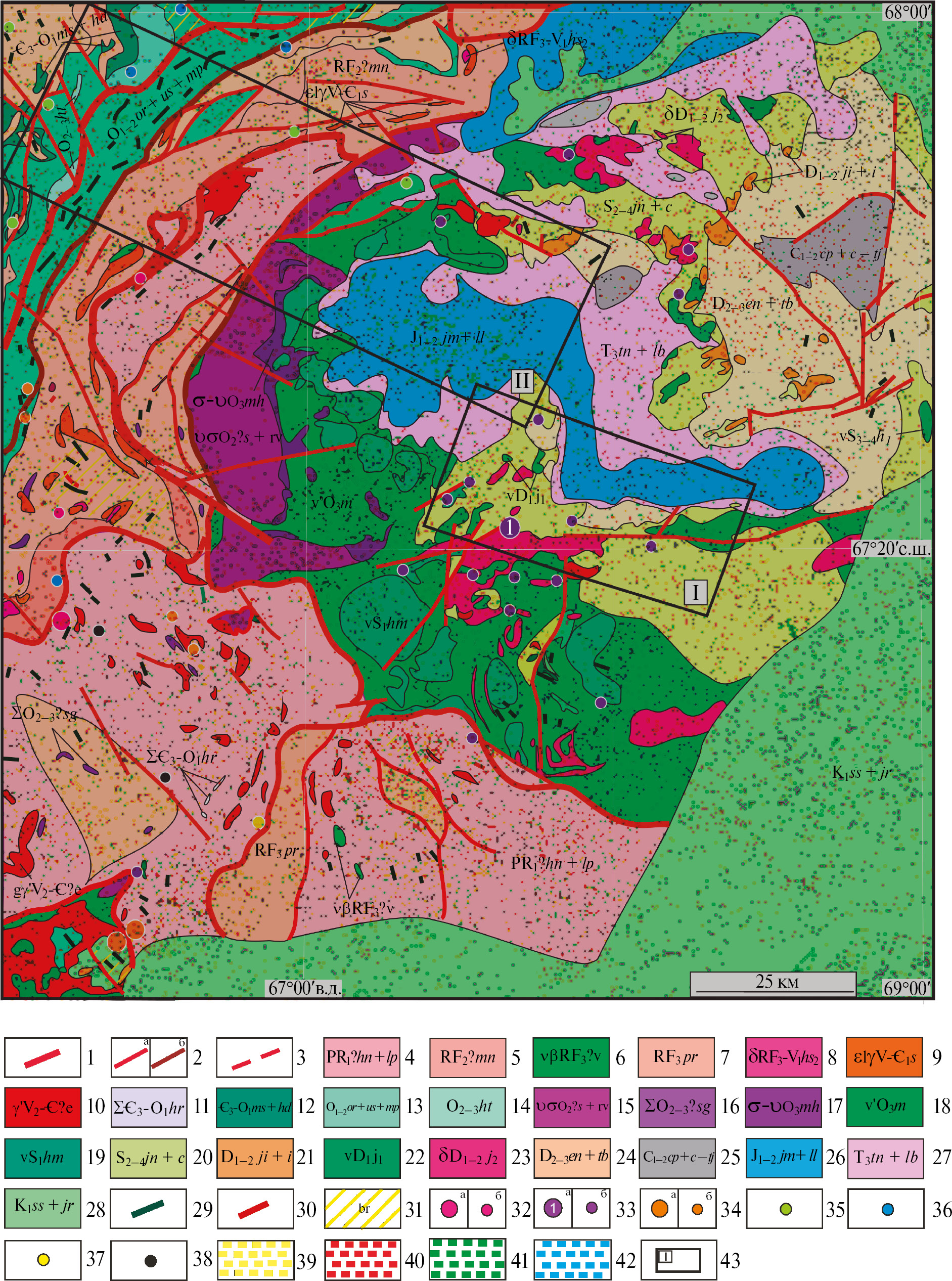

Рис. 2. Упрощенная геологическая карта изучаемой территории по (Зылева и др., 2014): 1-2 – достоверные разрывные нарушения: 1 – шарьяж, 2 – надвиг и взбросо-надвиг (а), рудоконтролирующие (б), 3 – предполагаемые разрывные нарушения: надвиги, взбросо-надвиги и поддвиги, 4–28 – свиты, толщи и комплексы: 4 – объединенные ханмейхойская и лаптаюганская свиты, содержащие амфиболиты с гранатами, прогнейсы, реже гнейсы, линзы мраморов, железистые кварциты и гондиты; 5 – минисейшорская свита, включающая метабазальты, углеродисто-серицит-кварцитовые филлитовидные, хлорит-серицит-альбит-кварцевые сланцы, прослои метапесчаников и метаалевролитов; 6 – васькеуский комплекс со штоками и дайками метагаббродолеритов; 7 – париквасьшорская свита с кристаллосланцами, сланцами и плагиогнейсами; 8 – харбей-собский комплекс с диоритами и кварцевыми диоритами; 9 – сядатаяхинский комплекс с гранитами и монцогранитами, дайками гранитов; 10 – евъюганский комплекс с метагранитами и метааляскитами; 11 – хартманюшорский комплекс с дайками серпентинитов; 12 – объединенные минисейская и хойдышорская свиты с конгломератами, песчаниками, гравелитами, алевролитами и кварцитами; 13 – объединенные орангская, усинская и малопайпудынская свиты, включающая филлиты, углеродисто-кварцевые сланцы, алевролиты, конгломераты, гравелиты, прослои и линзы алевритов, песчаники, мраморизованные и алевритистые известняки, толеитовые базальты; 14 – хантейская свита с мраморированными известняками, сланцами и алевролитами; 15 – объединенные сыум-кеуский и райизко-войкарский комплексы с дунитами, лерцолитами, гарцбургитами; 16 – слюдяногорский комплекс с метаультрамафитами; 17 – малохадатинский комплекс, включающий верлиты, дуниты, клинопироксениты и вебстериты; 18 – малыкский комплекс с метагаббро, апогаббровыми амфиболитами; 19 – харампэйско-масловский комплекс, содержащий габбро и габбронориты; 20 – объединенные янганапэйская и карбонатная толщи с базальтами, андезибазальтами, дацитами, риодацитами, плагиориолитами и их туфами, прослоями и линзами песчаников, гравелитов, известняков, конгломератов; 21 – объединенные кремнисто-известняковая и известняковая толщи, включающие слоистые известняки, конгломераты, брекчии и линзы бокситов; 22–23 – первая и вторая фазы юньягинского комплекса с габбро, диоритами и гранодиоритами; 24 – объединенные енэорская и тальбейская толщи с песчаниками, алевролитами, аргиллитами, конгломератами, гравелитами, прослоями и линзами известняков, радиоляритов, лав трахибазальтов, линзами пепловых туффитов; 25 – объединенные карбонатно-песчаниковая, карбонатная и терригенно-известняковая толщи с известковистыми песчаниками, аргиллитами, алевролитами, конгломератами, гравелитами, известняками, единичными линзами мергелей и пепловых туффитов, 26 – объединенные яны-маньинская и тольинская свиты с песками, гравийниками, галечниками, конгломератами и пластами бурых углей; 27 – объединенные теунтойсхая и лаборовская свиты с пестроцветными песками, алевролитами и конгломератами; 28 – объединенные северососьвинская и яронгская свита, включающие пески, песчаники, алевролиты с прослоями алевролитовых и углистых глин и пластами бурых углей; 29–30 – разнообразные внемасштабные тела даек основного (29) и кислого (30) состава, с которыми связаны проявления Mo, Au, As и Cu минерализация; 31 – зона березитизации; 32–38 – месторождения (а), рудопроявления и пункты минерализации (б): 32 – Mo, 33 – Fe, 34 – Au, Au–Fe, 35 – Cu, 36 – Pb–Zn, 37 – As–Mo–Au, 38 – Ti. Примечание: цифрой 1 обозначено Юньягинское месторождение (пояснение см. в тексте).

С породами некоторыми свит и комплексов связана разнообразная рудная минерализация. Например, с магматическими и вулканогенно-осадочными породами основного состава васькеуского и харампэйско-масловского комплексов, а также янганапэйской толщи связаны проявления и месторождения V±Ti-Fe-рудной и Cu-Fe-скарновой формаций. Осадочные породы малопайпудынской и хантейской свит вмещают проявления Pb-Zn минерализации. С магматическими породами основного состава второй фазы харбей-собского комплекса связаны проявления Mo, Pb-Zn, Cu-кварцевой и скарно-магнетитовой минерализации. К магматическим породам кислого состава сядатаяхинского и евъюганского комплексов относятся месторождения и проявления As, Au, Mo и Cu минерализации. В осадочных породах хойдышорской и усинской свит локализована Cu и Au минерализация, а в метаморфических и осадочных породах орангской свиты - полиметаллическая минерализация. С магматическими породами ультраосновного состава сыум-кеуского комплекса и дайками серпентинитов хартманюшорского комплекса пространственно и генетически связаны проявления Cr. В эклогитоподобных породах слюдяногорского комплекса содержатся проявления метаморфогенного Ti.

Отдельно для этой зоны можно выделить вторую фазу габбро-гранодиорит-гранитового юньягинского комплекса, с которым генетически связаны золотосодержащие скарново-магнетитовые месторождения и рудопроявления, локализованные в одноименном рудном узле. Юньягинское месторождение в настоящее время представляет промышленный интерес. Помимо данного объекта рудный узел вмещает ряд рудопроявлений и пунктов минерализации Сu-Fe-рудной скарновой с Au, Ti-Fe-рудной мафитовой (волковский тип), Ti-Fe-рудной ультрамафит-мафитовой (качканарский тип) и Ti-Fe-рудной метаморфогенной формаций (Зылева и др., 2014; Andreichev et al., 2017).

Месторождение Юньягинское расположено в 10 км восточнее железнодорожной ветки Обская–Бованенково. Другие известные перспективные рудопроявления и пункты минерализации изучены гораздо хуже.

Войкарская зона имеет субмеридиональное ССВ простирание и представляет собой ряд аллохтонов, полого погружающихся в ВЮВ направлении. Зона существенно тектонизирована и разбита надвигами на отдельные пластины. Аллохтоны состоят из вулканогенных и терригенно-вулканогенных пород палеозойского возраста океанического и надсубдукционного происхождения. Подошва аллохтонов (в западной части Войкарской зоны) ограничена ГУР. Восточная часть зоны сложена ранне-среднепалеозойскими и позднедокембрийскими блоками в различной степени метаморфизованных ультраосновных и основных пород офиолитовой ассоциации. Эти блоки слагают горные массивы Рай-Из и Войкаро-Сынинский в осевой части Уральского хребта (см. рис. 1). Восточнее ГУР расположены девонские надсубдукционные плутонические, гипабиссальные, а также ассоциирующие с ними преимущественно вулканические и вулканогенно-осадочные образования (D₃-S₂) Восточной подзоны (Малоуральская зона) (Ремизов и др., 2014).

Более подробное геологическое описание ЩЗ можно найти в статьях и опубликованных отчетах (Зылева и др., 2014, Ремизов и др., 2014, Душин, 2020; Пучков, Иванов, 2020 и др.).

ИСХОДНЫЕ ДАННЫЕ

Безоблачные дневные сцены КА HLS-2:

• HLS.S30.T41WPQ.2022212T071619 (31.07.2022 г. в 07:20:51);
• HLS.S30.T41WPR.2022212T071619 (31.07.2022 г. в 07:20:37);
• HLS.S30.T41WVA.2021187T071619 (18.07.2021 г. в 07:16:19);
• HLS.S30.T42WVV.2020205T070631 (23.07.2020 г. в 07:10:50).

Изображения получены из информационной системы сбора и предоставления спутниковых данных ДЗЗ (EOSDIS) (https://search.earthdata.nasa.gov).

HLS – проект Национального управления по аэронавтике и исследованию космического пространства (National Aeronautics and Space Administration – NASA) и Геологической службы США (U.S. Geological Survey – USGS) для получения высокочастотных изображений с целью мониторинга поверхности Земли и проведения различных прикладных исследований. Данные доступны на Интернет-ресурсе www.search.earthdata.nasa.gov (Masek et al. 2018).

Более подробную информацию о HLS версии 2.0 можно найти в работах (Masek et al. 2018, Claveriea et al., 2018).

Геологическая информация представлена: (1) геологической картой дочетвертичных образований, (2) картой ПИ и закономерностей их размещения (масштабы карт 1:1000000, листы Q-42), (3) схемой прогноза ПИ и продуктивности рудных районов и узлов доплиоценовых образований (масштаб карты 1:1000000, лист Q-42). Данные материалы составлены в рамках госзадания Института Карпинского в 2014 г. (Зылева и др., 2014).

Геофизические данные получены по результатам: (1) комплексной аэрогеофизической съемки ЩЗ, включающей аэромагниторазведку, аэроэлектроразведку дипольного индуктивного профилирования и аэрогамма-спектрометрию, выполненную АО «ГНПП «Аэрогеофизика» в 2006–2009 гг. по госзаказу для составления геофизической основы в зоне проектируемой железной дороги Ивдель-Лабытнанги (Калмыков, Трусов, 2015). Съемка проводилась в масштабе 1:50000; (2) схемы предварительной комплексной интерпретации геофизических материалов, составленной Институтом Карпинского (Красинский, Кудряшов, 2011) (масштаб 1:1000000, лист Q-42).

Интерпретация геофизических полей проводилась с целью подтверждения и уточнения внешних контуров морфоструктур и структурных элементов.

Для выделения линейных линеаментов использовалась глобальная цифровая модель рельефа (ЦМР) Aster GDEM (Advanced Spaceborne Thermal Emission and Reflection Radiometer Global Digital Elevation Model) с пространственным разрешением в плане 30 м (Farr et al., 2007: Полякова и др., 2020), охватывающая исследуемую территорию. Данная ЦМР покрывает поверхность суши между 83° с.ш. и 83° ю.ш. и насчитывает 22600 фрагментов размером 1° × 1°. Данные Aster GDEM бесплатны и доступны через EarthData (https://search.earthdata.nasa.gov/search).

ГЕОФИЗИЧЕСКИЕ ИССЛЕДОВАНИЯ

ЩЗ по данным геофизических исследований имеет дугообразную форму в плане с повышенными значениями магнитного поля и поля силы тяжести, приуроченными к ее периферийным частям в соответствии с развитыми здесь комплексами плутогенных формаций гипербазитов и габброидов (рис. 3а, б).

Рис. 3. Карты TILT-трансформанты аномального магнитного поля (а) и поля силы тяжести (б) (по Литвинов, Кудрявцев, 2011): 1 – кольцевые и дуговые структуры, выделенные по трансформанте TILT аномалий гравитационного поля, 2 – линии нарушенности геофизических аномалий, предположительно ассоциируемых с глубинными разломами (разрывные нарушения 1-го порядка), 3 – линии нарушенности корреляций, предположительно связанные с разрывными нарушениями 2-го порядка (вынесены разрывные нарушения протяженностью более 10 км). Примечание: шкала раскраски значений приведена в условных единицах от –1.75 до 1.75, где красный цвет соответствует минимальным значениям, а голубой – максимальным (а), красный цвет – максимальным значениям, синий – минимальным (б).

Внутренние и восточные области структуры характеризуются равномерным потенциальным полем и их пониженным уровнем, что обусловлено развитием палеозойских вулканогенно-осадочных и осадочных комплексов, а также присутствием наложенных мезозойских впадин, выполненных мощной толщей терригенных осадков (рис. 4).

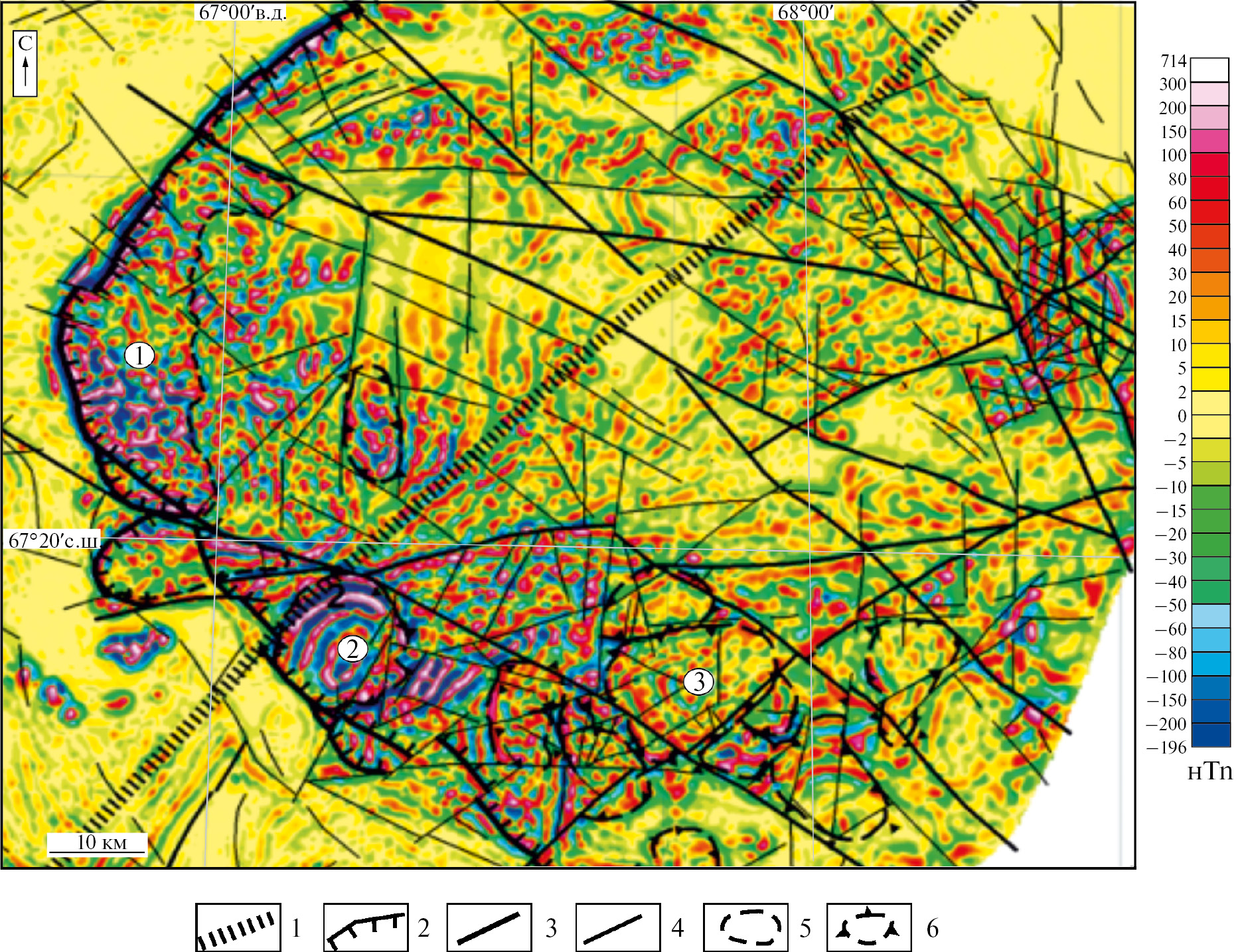

Рис. 4. Внутреннее строение Щучьинского синклинория в локальной составляющей магнитного поля (по Калмыков, Трусов, 2015): 1 – Ханмей-Сибилейская зона разломов, 2 – ГУР, 3–4 – разломы: главные (3), второстепенные (4), 5–6 – контуры интрузивных массивов: сыум-кеуский (5), харампэйско-масловский (6). Цифрами показаны интрузивные массивы: 1 – Сыум-Кеу, 2 – Масловский, 3 – Хоростоский.

Из региональных структур в геофизических полях отчетливо выделяется крупная Ханмей-Сибилейская зона разломов, которая протягивается в СВ направлении через всю исследуемую территорию (Калмыков, Трусов, 2015).

Ханмей-Сибилейская зона проявляется также в рельефе главной магнитоактивной поверхностью, которая характеризует морфологию кровли палеозойского фундамента. Зона имеет глубинное заложение и развивалась в течение палеозоя и мезозоя. Вероятно, она является рудоконтролирующей. К ее ЮЗ окончанию приурочено золоторудное месторождение Новогоднее-Монто, а в пределах Щучьинской структуры с ней пространственно связан Юньягинский рудный узел (Калмыков, Трусов, 2015).

МЕТОДЫ ИССЛЕДОВАНИЯ

Линеаментный анализ. Линеаменты – это прямые или приблизительно линейные формы рельефа, которые широко распространены на поверхности Земли и тесно связаны с подземными скрытыми и поверхностными структурными элементами каркаса разрывных нарушений. Ориентировка и количество линеаментов отражают характер трещиноватости массивов горных пород и могут нести ценную информацию о геологических структурах, тектонике и локализации ПИ (например, Ekneligoda, Henkel, 2010; Masoud, Koike, 2011).

Линеаментный анализ широко используется для структурных исследований (Abdullah et al., 2010; Thannoun, 2013; Миловский и др., 2021; Выпядин, Бондарь, 2021; Иванченко и др., 2022), выделения кальдер (Verdiansyah, 2017, Ананьев, 2017; Verdiansyah, 2019), оценки перспектив минерализация (Hubbard et al., 2012; Лесняк и др., 2022; Коротков, 2023) и др.

Методика выделения линеаментов ручным способом на основе КС приведена в работе (Иванова и др., 2020).

На основе ЦМР в программе QGIS выделены дополнительные линейные линеаменты рельефа (вытянутые в плане уступы горных хребтов, спрямленные участки речных долин и русел рек), которые не дешифрируются на КС (Wilson, Gallant, 2000; Иванченко и др., 2022). Данные ЦРМ визуализированы с помощью техники “теневой рельеф” с целью дальнейшего построения схемы плотности линеаментов и прогнозирования перспективных участков на золоторудный тип минерализации.

Минералы невозможно идентифицировать непосредственно по КС, но могут быть выявлены поля метасоматически-измененных пород, имеющих ярко выраженные спектральные характеристики поглощения и отражения, которые фиксируются в диапазоне датчика КА ДЗЗ. Поэтому для картирования минералов гидротермальных изменений и литологических единиц (Maurer, 2013; Коротков, 2023) широко используется метод соотношения полос (band ratios). Данный метод усиливает спектральные особенности пикселей изображений на основе вычисления отношения спектрального отражения одного канала к другому (Mather, 1999). Выбор подобных каналов производится исходя из отражающей способности искомого минерала. При этом в числителе должен располагаться канал, характеризующий наибольшую отражающую или излучающую способность минерала, а в знаменателе – наименьшую. В результате искомый минерал (или их группа) будет выражен яркими пикселями на полученном изображении.

Для картирования полей развития гидротермальных минералов с использованием спектральных каналов КА HLS-2 разработано несколько минералогических индексов (Masek et al., 2018, табл. 1): 4/2 – минералы группы оксидов и гидроксидов железа (гематит, магнетит, гётит, ильменит), а также ярозит и их смесь – лимонит; 11/4 – минеральные ассоциации с преобладанием оксида двухвалентного железа (магнетит); 11/8 – минеральные ассоциации с преобладанием оксида трехвалентного железа (гематит); 11/12 – гидроксилсодержащие (Al-OH и Fe,Mg-OH), карбонатные (кальцит и доломит) и сульфатные (гипс) минералы. Эти индексы рассматриваются как весомые показатели (индикаторы) Fe³⁺, Fe²⁺, Al/Fe-OH, Mg-Fe-OH и Si-OH групп минералов гидротермальной природы и продуктов их гипергенеза.

Таблица 1. Номенклатура спектральных диапазонов HLS-2 (Masek et al., 2018)

Примечание: для характеристик: * – OLI, ** – MSI.

Метод главных компонент (МГК) – это многомерный статистический метод, который позволяет выбирать некоррелированные линейные комбинации (нагрузки собственного вектора) переменных так, что каждый извлеченный компонент имеет наименьшую дисперсию. Более подробную информацию о методе можно найти в работах (Jolliffe, 2002; Jensen, 2005; Cheng et al., 2006; Gupta, 2017). Первая главная компонента (РС1) используется для извлечения структурной информации из изображения, так как она характеризуется наибольшей дисперсией в пространстве всех признаков (Jolliffe, 2002).

МГК преобразует набор коррелированных данных в некоррелированные линейные данные. МГК широко используется для картирования гидротермальных минералов и литологических единиц на основе спектральных каналов-сенсоров КА ДЗЗ (Loughlin, 1991). Данный метод применен к анализу ранее полученных минералогических индексов с использованием ковариационной матрицы. Подобный подход позволяет статистически оценить надежность пространственного распределения соответствующих вторичных минералов в исследуемом районе.

В качестве входных данных для МГК традиционно выступают спектральные каналы КС, но для наиболее эффективной статистической оценки надежности пространственного распределения соответствующих гидротермальных минералов в исследуемом районе использованы результаты оценки минералогических индексов с применением ковариационной матрицы.

Систематизация и обобщение данных выполнена в программной среде QGIS. Все имеющиеся данные собраны и визуализированы в едином ГИС-проекте.

РЕЗУЛЬТАТЫ

По геологической информации (см. рис. 2), геофизическим данным (см. рис. 3, 4, 6б) и анализу КС (рис. 6а) и ЦМР (рис. 5) отчетливо выделяется ГУР. Это трансрегиональная разломная зона высшего ранга, разделяющая палеоконтинентальный и палеоокеанический секторы Уральской складчатой области, протяженностью около 2000 км на глубину земной коры, со сложным строением, длительным и полистадийным развитием (Зылева и др., 2014).

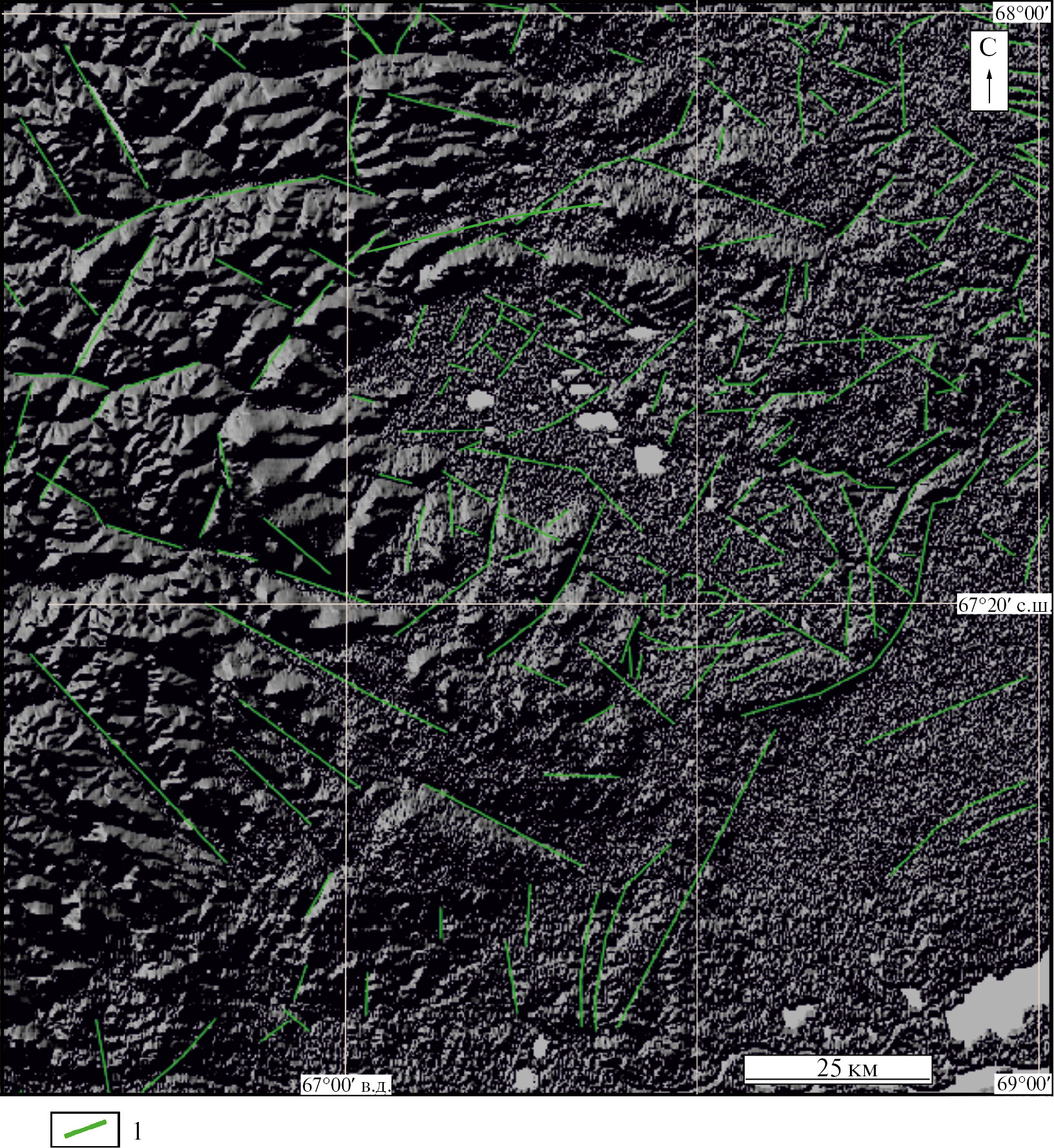

Рис. 5. ЦМР и выделенные по ней линеаменты для территории исследования: 1 – линеаменты.

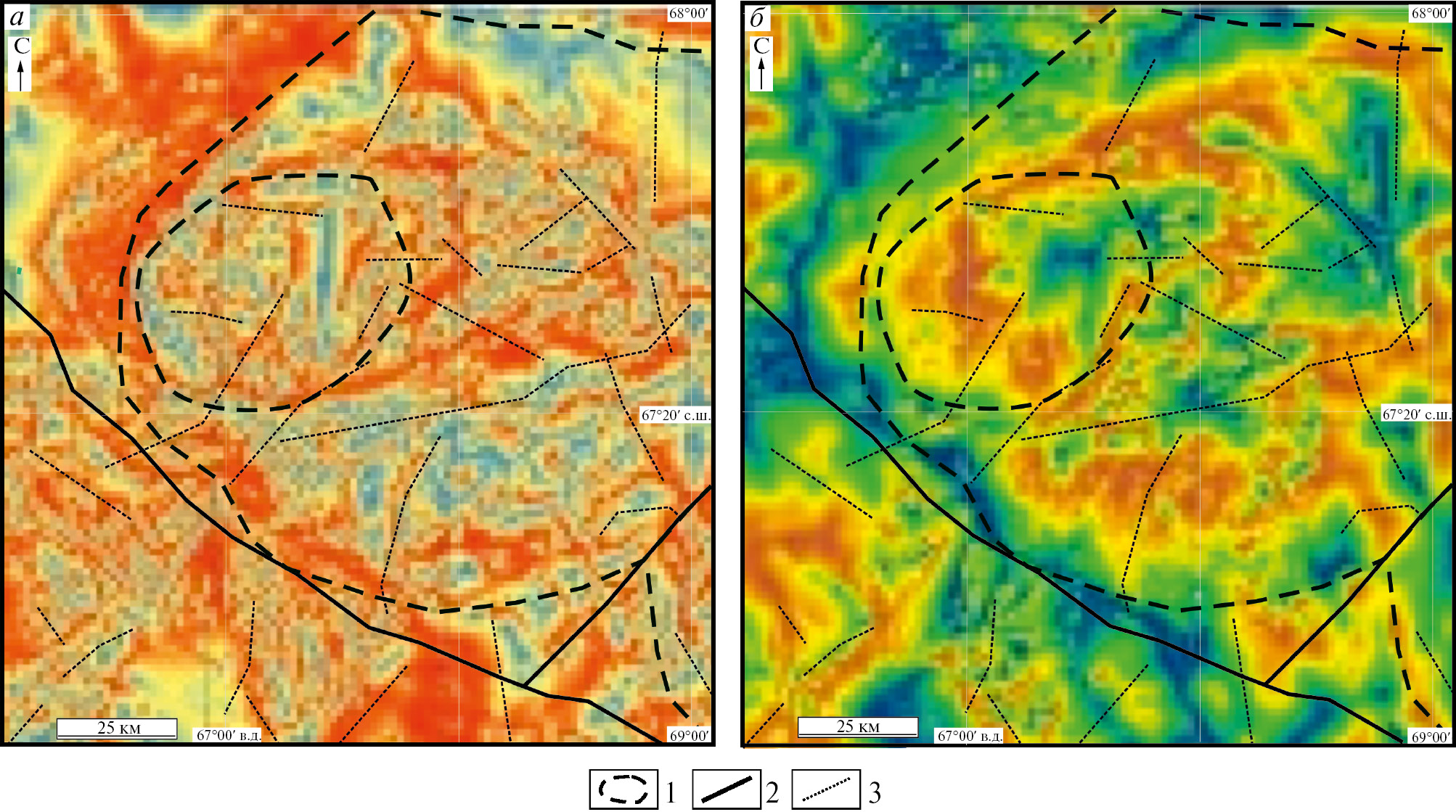

Рис. 6. Морфоструктурная карта площади исследования, полученная по данным КС КА HLS-2 и ЦМР (а) и КС КА HLS-2 в естественных цветах (RGB 4-3-2) с наложенными на них структурами, вынесенными со схемы предварительной комплексной интерпретации геофизических материалов по (Калмыков, Трусов, 2015) и с карты аномалии магнитного поля палеозойских комплексов Щучьинского синклинория по (Литвинов, Кудрявцев, 2011) (б): 1–3 – линеаменты радиальные и дуговые, кольцевые, полученные по КС КА HLS-2 и ЦМР (3), 4–8 – структуры, выделенные по геофизическим данным: 4 – ГУР, 5 – кольцевые и дуговые, выделенные по трансформанте TILT аномалии гравитационного поля (АГП), 6 – Ханмей-Сибилейская зона разломов; 7 – линии нарушенности корреляции геофизических аномалий, предположительно ассоциируемых с глубинными разломами (разрывными нарушениями 1-го порядка); 8 – линии нарушенности корреляции, предположительно связанные с разрывными нарушениями 2-го порядка, на карту вынесены линеаменты протяженностью более 10 км; 9 – палеовулканический аппарат центрального типа (морфоструктура 1-го порядка), 10 – дуговые структуры 2-го порядка; 11–17– соответствуют рис. 2, 18–19 – дайки основного (19) и кислого (б) состава. Роза-диаграмма составлена для линеаментов, выделенных ручным способом по КС КА HLS-2 и ЦМР (в).

В период развития ГУР, вероятно, возникали разномасштабные магматические образования, формировавшие концентрические структуры, наложенные на складчатость, которые играли ведущую роль в локализации минерализации (Космическая информация…, 1983).

Ориентировка линеаментов оценивается по розе-диаграмме, которая отражает направление линеаментов по площади изображения. В результате выделены основные направления структур (рис. 6в). Главные структуры – это линеаменты СВ и СЗ ориентировки. Второстепенные – субширотного простирания. Субпараллельные радиальные разрывные нарушения СВ ориентации относятся к ГУР. При этом СЗ, вероятно, являются более древними, так как они рассекают кольцевые структуры и линеаменты СВ направления как с разрывами и смещениями отдельных частей, так и без (Космическая информация…, 1983; Лесняк и др., 2022).

На КС КА ДЗЗ HLS-2 (см. рис. 6а) и ЦМР (см. рис. 5) уверенно выделяется кольцевая морфоструктура овальной формы 1-го порядка (Щучьинский палеовулкан – ЩП) размером 97 на 76 км. В ее строении участвуют дуговые и радиальные структуры 2-го и более высоких рангов.

Центральная часть ЩП сложена осадочными породами объединенных яны-маньинской и тольинской, теунтойсхой и лаборовской свит, а также вулканогенно-осадочными породами кислого и основного состава янганапэйской и карбонатной толщ. Янганапэйские субвулканические образования вмещают проявления Fe-скарнового типа, включая месторождение Юньягинское (см. рис. 2 и 5а), и Cu минерализацию, а на контакте малых плутонических и вулканических тел кислого состава с карбонатной толщей локализуется скарново-магнетитовое оруденение.

Во внешнюю часть морфоструктуры помимо вышеуказанных свит и толщ входят породы:

• малохадатинского и сыум-кеуского комплексов, сложенных УО магматическими породами. С породами комплексов пространственно и генетически связаны проявления Cr;
• харампэйско-масловского, юньягинского (первая и вторая фазы) и малыкского комплексов, состоящих из магматических пород основного состава. С породами первой фазы юньягинского комплекса связаны проявления V-Ti-Fe-рудной ультрамафит-мафитовой формации, а со второй - проявления и месторождения Cu-Fe-рудной скарновой формации;
• тальбейской, янганапэйской и карбонатной толщ, сложенные вулканогенно-осадочными породами основного состава; янганапэйские субвулканические образования вмещают проявления Fe-скарнового типа и Cu минерализацию, в карбонатной толще локализуются скарново-магнетитовое оруденение.

ЩП по типизации (Шарпенок, 1974, 2014) принадлежит к вулкано-плутоническому типу по следующим признакам:

1. Большие размеры структур (более 60 км в диаметре) и магмогенерация происходила на глубине около 30 км (или ниже?) ‒ в нижних частях земной коры (Ваганов и др., 1985 и Аэрокомические…, 2000; Иванова, Выхристенко, 2021).
2. Чашеобразная форма (мульда-впадина). ЩП в разрезе объемной модели магнитной восприимчивости представляет собой чашеобразную форму с падением магнитных обособлений к ее центру. ЮЗ граница массива резкая, падает под углом 50° на СВ, что позволяет связывать ее с надвиговыми структурами системы ГУР (Калмыков, Трусов, 2015).
3. Длительное время формирования и сложное внутреннее строение.

Вероятнее всего, в процессе застывания магмы осуществлялось перераспределение вещества при образовании минеральных форм, и возникала магматогенная расслоенность. При поступлении новых порций магматического материала происходило частичное переплавление пород, усложнение внутренней структуры массивов и формирование массивов сателлитов. Далее происходило застывание магмы с образованием трещин отдельности и завершение формирования структуры комплексов. На более поздних этапах усложнялась форма массивов, разрушались уже застывшие массивы в результате наложенных метаморфических и тектонических процессов (Уэйджер, Браун, 1970; Шарков, 2006; Калмыков, Трусов, 2015).

Внутреннее строение палеовулкана осложнено (1) линеаментами СВ и СЗ простирания (более 10 км), либо ослабленными зонами (1-го порядка), вдоль которых фиксируется внедрение разнообразных интрузивных тел (дайки основного и кислого состава). (2) Кольцевыми и дуговыми линеаментами 2-го и более высоких рангов, корового уровня заложения (Горный и др., 2014). Такие структуры формировали малоглубинные очаги с разнообразной рудной специализацией (Томпсон и др., 1984; Серокуров и др. 2008 и др) (см. рис. 5а).

Данная морфоструктура реконструирована как кальдера проседания. Общими особенностями механизма формирования подобных структур являются процессы куполообразования, за которыми, по мере опустошения, оттока или перераспределения магматического материала, под тяжестью собственного веса следует проседание или обрушение и образование кальдеры проседания (Шарпенок, 1974). На КС подобные кальдеры имеют изометричную форму, а ее границы маркируются кольцевыми, полукольцевыми, дуговыми и радиальными разрывными нарушениями (Яковлев, 1982).

Скорее всего, формирование золоторудных и комплексных месторождений, происходило в результате развития внутрикоровых гидротермально-метасоматических систем, концентрирующих рудную минерализацию. В результате при распаде таких систем в верхних слоях земной коры возникали преимущественно непротяженные по вертикали (не более 2 км) и небольшие по объемам прерывистые колонны рудных тел (Ананьев, 2017).

Кроме того, в потенциально рудоносных вулканических постройках должен быть проявлен метасоматический ореол значительной площади (более 30 км²). На площадях, где из-за наличия перекрывающих толщ, либо более поздних осадочных комплексов, либо экранирующего слоя менее проницаемых вулканических пород метасоматический ореол может быть проявлен и на более меньшей площади (до 10 км²) (Левочская и др., 2021; Gray, Coolbaugh, 1994).

Другими признаками потенциальной рудоносности отдельно взятых вулканических построек могут служить проявления зон с повышенными значениями индексов оксида железа II и III, реже гидроксид- (Al-OH, Mg-OH) и карбонат-содержащих минералов, которые могут быть закартированы по результатам спектрального анализа КС. Данные индексы выявлены для Центральной части Малоуральской зоны в работе (Иванова, Нафигин, 2023).

В результате для изучаемой территории впервые закартированы 4 типа гидротермальных изменений, представленных преимущественно разными группами минералов, раздельно и совместно показанные на рис. 7 и 8.

Рис. 7. Схемы развития ассоциаций вторичных минералов для изучаемой территории, полученные в результате обработки КС КА HLS-2: а – гидроксил-(Al-OH, Mg-OH) и карбонат-содержащие, б – оксиды трехвалентного железа (гематит), в – оксиды и гидроксиды железа (лимонит), г – оксиды двухвалентного железа (магнетит). Концентрации индикаторных групп гидротермальных изменений показаны цветными точками: минимальные – желтый цвет, средние – оранжевый и максимальные – красный, линиями указаны контуры максимальных концентраций (сгущения точек) вторичных изменений.

Рис. 8. Объединенная схема развития ассоциаций вторичных минералов для изучаемой территории в результате обработки КС КА ДЗЗ HLS-2. 1 – оксиды и гидроксиды железа (лимонит), 2 – гидроксил-(Al-OH, Mg-OH) и карбонат-содержащие минералы, 3 – оксиды двухвалентного железа (магнетит), 4 – оксиды трехвалентного железа (гематит).

Как видно из рис. 7 распределения оксидов трехвалентного железа (гематит) и оксидов и гидроксидов железа (лимонит), особенно с высоким содержанием, в целом совпадают. При этом наибольшее скопление средних и высоких концентраций локализовано на СЗ части территории. В меньшей степени совпадает расположение повышенных значений гидроксил-(Al-OH, Mg-OH) и карбонат-содержащих минералов и оксидов двухвалентного железа (магнетит), локализованных в центральной, южной и ЮВ частях площади.

Это можно объяснить наличием перекрывающих толщ в виде более поздних осадочных комплексов, например, объединенных яны-маньинской и тольинской, теунтойсхой и лаборовской свит, в меньшей степени – северососьвинской и яронгской свит, представленные разнообразными осадочными породами (пески, гравийники, галечники, конгломераты, пласты бурых углей, алевролиты, песчаники, углистые глины, глины) мощностью до 450 м.

На рис. 9 представлена схема плотности линеаментов для изучаемого района и прилегающей территории с наложенными на нее гидротермальными изменениями, полученными на основе обработки данных КС КА HLS-2. Плотность линеаментов характеризуется как степень проницаемости (т.е. нарушенности) горных пород.

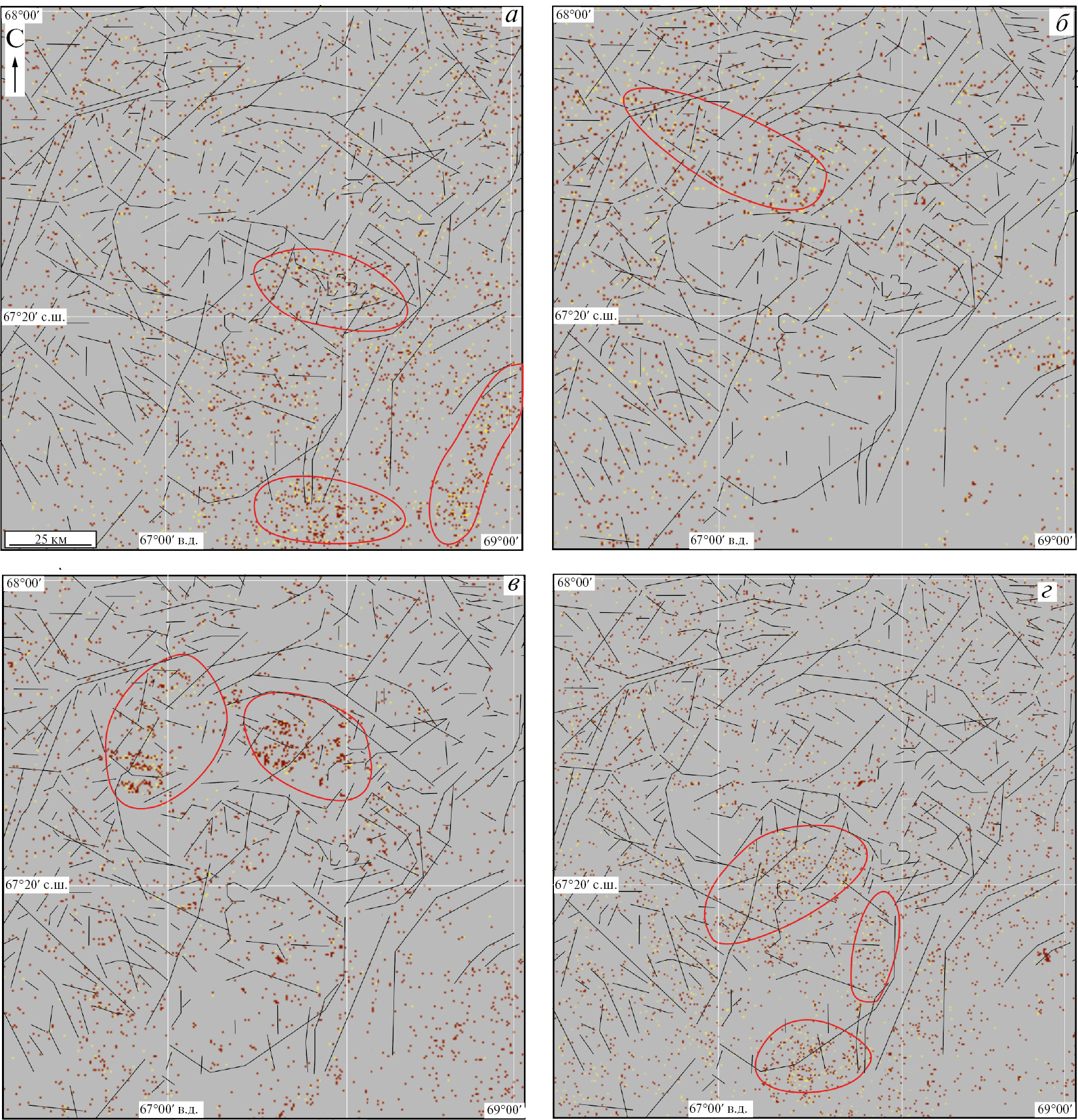

Рис. 9. Схема плотности построена на основе линеаментов, выделенных ручным способом, для изучаемой и прилегающей территории с нанесенными перспективными участками на золоторудный тип минерализации: 1–9 – соответствуют рис. 2; 10–15 – вторичные изменения: 10 – гидроксил-(Al-OH, Mg-OH) и карбонат-содержащие, 11 – оксиды трехвалентного железа (гематит), 12 – оксиды и гидроксиды железа (лимонит), 13 – оксиды двухвалентного железа (магнетит), 14–15 – границы: 14 – площадей, выделенных по материалам КС КАДЗЗ HLS-2 (номера I-II на карте – см. пояснения в тексте), 15 – изучаемой территории. На шкале показаны зоны с максимальной (красный цвет) и минимальной (синий цвет) плотностью линеаментов.

Выявленные ранее рудопроявления и месторождения в основном локализуются в зонах с высокими значениями плотности линеаментов (красный/оранжевый цвет) и связаны со структурами, играющие рудоконтролирующую роль. Ряд рудопроявлений локализованы в зонах с низкими концентрациями структур (зеленый цвет). Это связано, вероятно, также с наличием перекрывающих толщ в виде более поздних осадочных комплексов.

Учитывая следующие признаки:

1. Геологические особенности: расположение крупной гетерогенной чашеобразной вулкано-плутонической структуры вдоль трансрегиональной разломной зоны высшего ранга, осложненной дуговыми, кольцевыми и радиальными разрывными нарушениями более высшего ранга, вдоль которых локализованы субвулканические тела, с которыми генетически связана минерализация (Шарпенок, 1974).
2. Зоны распространения гидротермальных изменений, выделенных на основе обработки КС КА ДДЗ.
3. Области с высокими концентрациями линеаментов, т.е. сильно нарушенными горными породами.
4. Локализация рудных объектов: выделено 2 перспективных участка, которые на схемах дешифрирования КС отвечают скоплениям наиболее ярко выраженных проявлений минералогических индексов распределения оксидов трехвалентного железа (гематит) и оксидов и гидроксидов железа (лимонит), а также гидроксил-(Al-OH, Mg-OH) и карбонат-содержащих минералов.

В пределах выделенного на основе анализа КС перспективного участка № I развиты породы сыум-кеуского, малохадатинского, харампэйско-масловского и евъюганского комплексов, а также теунтойсхой, лаборовской, ханмейхойской, минисейшорской и объединенных яны-маньинской и тольинской свит (рис. 10).

Рис. 10. Схема развития гидротермально-метасоматических пород для изучаемой территории, полученная по материалам КС КА ДЗЗ HLS-2 и вынесенная на упрощенную геологическую карту, по (Зылева и др., 2014): 1–38 – соответствуют рис. 2; 39–42 – вторичные изменения соответствуют рис. 8; 43 – границы площадей, выделенных по материалам КС КА ДЗЗ HLS-2 (номера I–II на карте – см. пояснения в тексте).

В эту площадь входят объекты Fe-рудной минерализации, включая месторождение Юньягинское.

Перспективный участок № II состоит из пород малыкского и юньягинского (первая и вторая фазы) комплексов, объединенных янганапэйской и карбонатной, яны-маньинской и тольинской свит.

К данной территории принадлежат Mo, Cu, Pb-Zn и Fе-рудные проявления.

Кроме того, о достоверности данной методики говорит и то, что выделенные при помощи КС перспективные площади входят в области с высокой и средней продуктивностью на схеме прогноза ПИ и продуктивности рудных районов и узлов, составленной Институтом Карпинского (Зылева и др., 2014) (рис. 11) для изучаемой территории.

Рис. 11. Схема прогноза ПИ и продуктивности рудных районов и узлов для листа Q-42 по (Литвинов, Кудрявцев, 2011) упрощенная: 1 – высокая продуктивность, установлено (или прогнозируется) крупное месторождение профилирующего для узла (или района) комплекса ПИ, 2 – средняя – установлено (или прогнозируется) среднее месторождение профилирующего для узла (или района), 3 – границы площадей, выделенных по материалам КС КА ДЗЗ HLS-2. Буквами показаны вид сырья и категория ресурсов: а – Pb (Р₃ – 125 тыс. т), Zn (Р₃ – 12.5 тыс. т), Cu (Р₃ – 32,5 тыс. т), б – Au (Р₃ – 20 т), в – Cr (Р₃ – 5.5 млн. т), г – Au (Р₃ – 22 т), д – Cr (Р₃ – 10 млн. т), е – Au (P₃ – 25 т, P₂ – 78 т, P₁ – 38.5 т), Fe (P₃ – 23.6 тыс. т, P₂ – 70 тыс. т, P₁ – 18 тыс. т), ж – Fe (Р₃ – 140 тыс. т), Au (Р₃ – 60 т).

ЗАКЛЮЧЕНИЕ

В результате обработки данных КА ДЗЗ HLS-2 построены карты распространения гидротермальных изменений для изучаемой территории: гидроксил-(Al-OH, Mg-OH) и карбонат-содержащие породы, оксиды двух- (магнетит) и трехвалентного железа (гематит), оксиды и гидроксиды железа (лимонит), – с использованием спектральных каналов КА ДЗЗ HLS-2 (минералогические индексы) и МГК.

Составлена схема плотности линеаментов и выявлена тесная связь между известными рудными объектами и высокими значениями плотности линеаментов.

Выделены два участка, перспективных на золоторудный тип минерализации, на основе интеграции карт распространения метасоматических изменений и схемы плотности линеаментов, геофизических данных, а также с учетом достоверных разрывных нарушений, играющих рудоконтролирующую роль.

Выявлены закономерности и на их основании сформулированы прогнозно-поисковые критерии на золоторудный тип минерализации в пределах ЩЗ Полярного Урала:

Структурный критерий №1. Площади, перспективные на золоторудный тип минерализации, следует искать вдоль трансрегиональных разломных зон, которые пересекают благоприятные горизонты и структуры и контролируют рудную минерализацию, а также по периферии крупной (97 на 76 км) чашеобразной гетерогенной вулкано-плутонической структуры 1-го порядка с длительной историей развития, локализованной над внутрикоровыми магматическими камерами.

Структурный критерий №2. Морфоструктура должна быть осложнена кольцевыми и дуговыми структурами 2-го и более высокого ранга, а также разрывными нарушениями СЗ и СВ простирания протяженностью более 10 км, либо ослабленными зонами, вдоль которых фиксируются внедрения интрузивных тел, парагенетически связанных с минерализацией.

Вещественный критерий. В потенциально рудоносных вулканических постройках должны быть проявлены метасоматические ореолы значительной площади (более 30 км²) с повышенными значениями индексов оксидов трехвалентного железа (гематит) и оксидов и гидроксидов железа (лимонит) и в меньшей степени гидроксил-(Al-OH, Mg-OH), карбонат-содержащих минералов и оксидов и оксидов двухвалентного железа.
