ВВЕДЕНИЕ

В настоящее время, большое внимание научного сообщества направленно на исследование климатических процессов и явлений, в особенности связанных с глобальным потеплением. Большой вклад в климатические изменения вносят процессы, происходящие в атмосфере планеты. Одним из них являются осадки в виде дождя и снега. Они имеют огромное значение для метеорологии и климатологии, так как влияют на радиационный баланс Земли, распределение тепла и влаги, а также на формирование погодных явлений. Осадки – одна из главных составляющих глобальной циркуляции воды и энергии, помогающая регулировать климат.

Измерение количества и интенсивности осадков в глобальном масштабе достаточно сложная задача, связанная, в первую очередь, с неравномерностью их выпадения. И, во-вторых, с нехваткой приборов, способных детектировать и измерять осадки (особенно в открытом океане). Решением указанных проблем является использование приборов космического базирования, которые позволяют охватывать наблюдениями большие участки поверхности и атмосферы с максимальной детализацией. Основными видами приборов для измерения осадков являются радары и микроволновые радиометры. Далее в работе речь идет только о радиометрических приборах спутникового базирования.

Самыми известными радиометрическими приборам, используемыми для оценки интенсивности осадков являются: ATMS (Advanced Technology Microwave Sounder), MWRI-1 (Micro-Wave Radiation Imager 1), SSMIS (Special Sensor Microwave - Imager/Sounder), AMSR-2 (Advanced Microwave Scanning Radiomete). Так же существуе система GMI-Core (Global Precipitation Measurement Microwave Imager), в которой собираются все доступные радиометрические наблюдения (Kummerow et.al., 2015; Zabolotskikh, Chapron, 2015; Zhang et.al., 2018; Surussavadee, Staelin, 2010). Среди отечественных, есть серия приборов МТВЗА (Модуль Температурного и Влажностного Зондирования Атмосферы), которые запускались на КА “Метеор-М” № 1 (17 сентября 2009 г.), № 2 (8 июля 2014 г.), № 2-2 (5 июля 2019г), № 2-3 (27 июня 2023 г.) и № 2-4 (29 февраля 2024 г.) (Болдырев и др., 2008; Чернявский и др., 2018).

В работе (Сазонов, 2023) проведено исследование возможности восстановления интенсивности осадков по измерениям МТВЗА-ГЯ № 2-2. Анализ был проведен на данных, полученных за 2020 г. Был представлен алгоритм восстановления интенсивности осадков, разработанный по аналогу модели ALG’85 (Ferraro, 1997), в которой для оценки интенсивности осадков используется индекс рассеяния на высокочастотном радиометрическом канале порядка 90ГГц. В работе проведено моделирования индекса рассеяния на основе данных МТВЗА-ГЯ и его сравнение с данными реанализа GPM IMERG (Integrated Multi-satellitE Retrievals for Global Precipitation Measurements) (Huffman et.al., 2019). Для восстановления интенсивности осадков предложено использовать полином четвертой степени. Полученные количественные оценки показывают, что разброс СКО достигает 50%, а коэффициент корреляции не превышает 0,75. Качественное сравнение указывает на существенную разницу между восстановленными осадками и данными GPM IMERG, а именно, на наличие смещения области осадков. В результате анализа был сделан вывод, что одной из причин может быть некорректное сведение лучей диаграмм направленности для различных частотных каналов прибора МТВЗА-ГЯ.

В работе (Сазонов, Садовский, 2024) был выполнен анализ качества геопривязки группы каналов 52 – 91 ГГц прибора МТВЗА-ГЯ №2-2. Показано, что геопривязка группы высокачастотных каналов, выполненная программой предварительной обработки данных имеет ошибку более 40 км. Именно эта ошибка и приводит к смещению областей индекса рассеяния (осадков), указанных в работе (Сазонов, 2023). Предложенный в работе алгоритм корректировки геопривязки группы каналов 52 – 91 ГГц позволил уменьшить ее ошибку до 7,62 км.

Описанные выше результаты по корректировке геопривязки свидетельствуют о том, что алгоритм восстановления интенсивности осадков, представленный в работе (Сазонов, 2023) должны быть пересмотрен. Таким образом, целью настоящей работы является корректировка алгоритма восстановления интенсивности осадков над поверхностью океана по данным прибора МТВЗА-ГЯ №2-2. А также сравнение восстановленных осадков с данными других радиометрических приборов, в частности SSMIS и AMSR-2.

РАСЧЕТ ИНДЕКСА РАССЕЯНИЯ ПОСЛЕ КОРРЕКТИРОВКИ ГЕОПРИВЯЗКИ

Индекс Рассеяния (англ. Scattering Index) SI характеризует наличие веществ в атмосфере и на поверхности, которые рассеивают восходящее радиотепловое излучение. Применительно к радиометрическим каналам прибора МТВЗА-ГЯ индекс рассеяния для частоты 91,65ГГц вертикальной поляризации (V), может быть записан как

$SI=F-T_{\mathrm{91,65}}^V$, (1)

где F – это функция, выраженная в виде суммы с весовыми коэффициентами радиояркостных температур на частотах отличных от 91,65ГГц, и характеризующая каким могло бы быть излучение на частоте 91,65ГГц в отсутствии рассеяния. $T_{\mathrm{91,65}}^V$ – радиояркостная температура на частоте 91,65 ГГц вертикальная поляризация. Подробный алгоритм расчета функции F и оценка статистических показателей регрессии, приведены в работе (Сазонов, 2023).

Коэффициенты регрессии для функции F (2) были пересчитаны с учетом новой геопривязки для частоты 91,65 ГГц. Набор слагаемых регрессии остались такими же, как и в работе (Сазонов, 2023). Изменения коснулись только значений самих коэффициентов регрессии (таблица 1).

Таблица 1. Коэффициенты аi регрессии (2)

$$\begin{gathered} F=a_0+a_1\cdot T_{\mathrm{10,6}}^V+a_2\cdot {\left(T_{\mathrm{10,6}}^V\right)}^2+ \\ +a_3\cdot T_{\mathrm{23,8}}^V+a_4\cdot {\left(T_{\mathrm{23,8}}^V\right)}^2+a_5\cdot T_{\mathrm{31,5}}^V+a_6\cdot {\left(T_{\mathrm{31,5}}^V\right)}^2+ \\ +a_7\cdot T_{\mathrm{23,8}}^H+a_8\cdot {\left(T_{\mathrm{23,8}}^H\right)}^2, \end{gathered}$$ (2)

где коэффициенты a₀ – a₈ приведены в таблице 1.

На рис. 1 (а, б) приведены две карты с расчетом индекса рассеяния SI для одной и той же области восходящего полувитка, (а) – для случая без корректировки, (б) – после корректировки геопривязки канала 91,65ГГц. На левом рисунке отчетливо видна область, в которой индекс рассеяния принимает отрицательные значения и находится над зоной с осадками. Аналогичная картина наблюдается и на нисходящих витках (здесь не показаны), только с той разницей, что область отрицательного рассеяния находится под зоной с осадками. Это систематически проявляется на всех доступных данных. В работе (Сазонов, 2023) было выдвинуто предположение, что лучи диаграмм направленности для различных частотных каналов прибора МТВЗА-ГЯ сведены некорректно, что и является причиной появление областей с отрицательным индексом рассеяния.

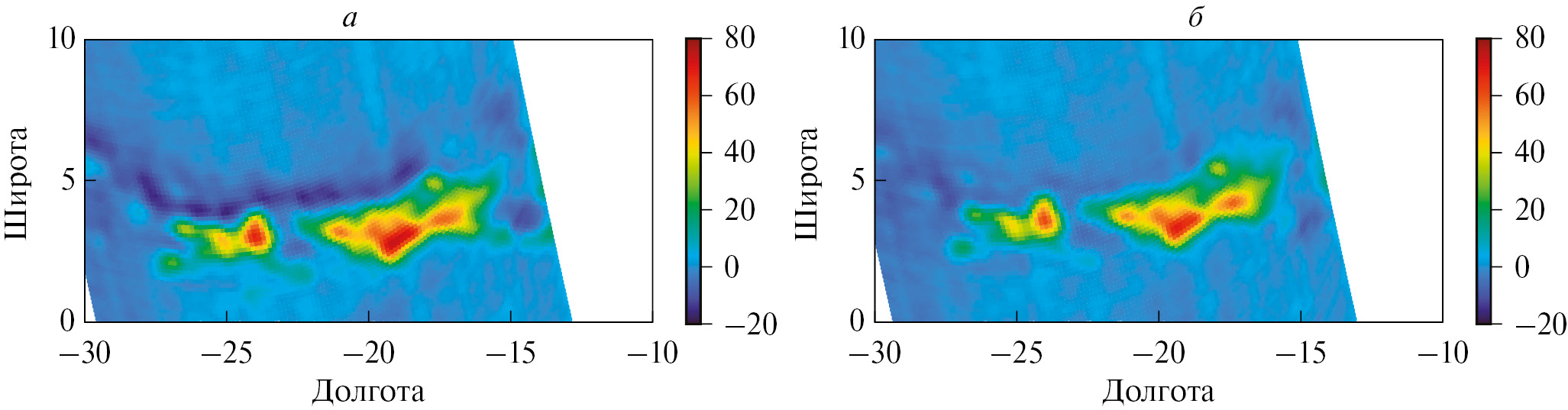

Рис. 1. Индекс рассеяния SI (К) для восходящих витков. Данные за 06.06.2020 г. (а) До корректировки высокочастотных каналов, (б) после корректировки.

В результате расчетов по формуле (1) были полученные карты с индексом рассеяния после выполнении корректировки геопривязки (рис. 1, б). Как можно отметить области с отрицательным рассеянием уменьшились. Оставшиеся небольшие отрицательные значения укладываются в величину разброса, указанную в работе (Сазонов, 2023).

УТОЧНЕНИЕ ЗАВИСИМОСТИ ИНТЕНСИВНОСТИ ОСАДКОВ ОТ ИНДЕКСА РАССЕЯНИЯ

Анализ и построение зависимости интенсивности осадков I от индекса рассеяния SI проводится по алгоритму, представленному в работе (Сазонов, 2023). Алгоритм состоит из нескольких этапов. (1) Исходные данные собираются в композитное изображение за одни сутки для восходящих и нисходящих полувитков. (2) Полученные композитные карты совмещаются с картами осадков из реанализа GPM IMERG по времени. (3) Области с осадками выделяются из композитных карт. (4) Среди всех областей с осадками, для анализа выбираются только те, в которых временное расхождение между реанализом и измерениями МТВЗА-ГЯ не превышают ±1 минуту.

В работе (Сазонов, 2023) для получения зависимости интенсивности осадков от индекса рассеяния SI по выбранной области все значения, как осадков, так и рассеяния были построены в ряд и отсортированы по убыванию. Эта операция проводилась из-за неточностей геопривязки и необходимости дополнительного сведения областей с рассеянием и осадками. После пересчета и уточнения геопривязки эта операция более не нужна. Теперь зависимость SI(I) строится напрямую по значениям с одинаковыми координатами точки наблюдения.

На рис. 2 приведена связь интенсивности осадков, полученных по данным реанализа GPM IMERG, с индексом рассеяния SI по данным МТВЗА-ГЯ. В статистику вошли все области для нисходящих и восходящих полувитков с временным совмещением ±1 минута. Полученные графики соответствуют результатам, представленным в работе (Сазонов, 2023), и, следовательно, корректировка геопривязки выполнена правильно и данные пригодны для дальнейшего анализа.

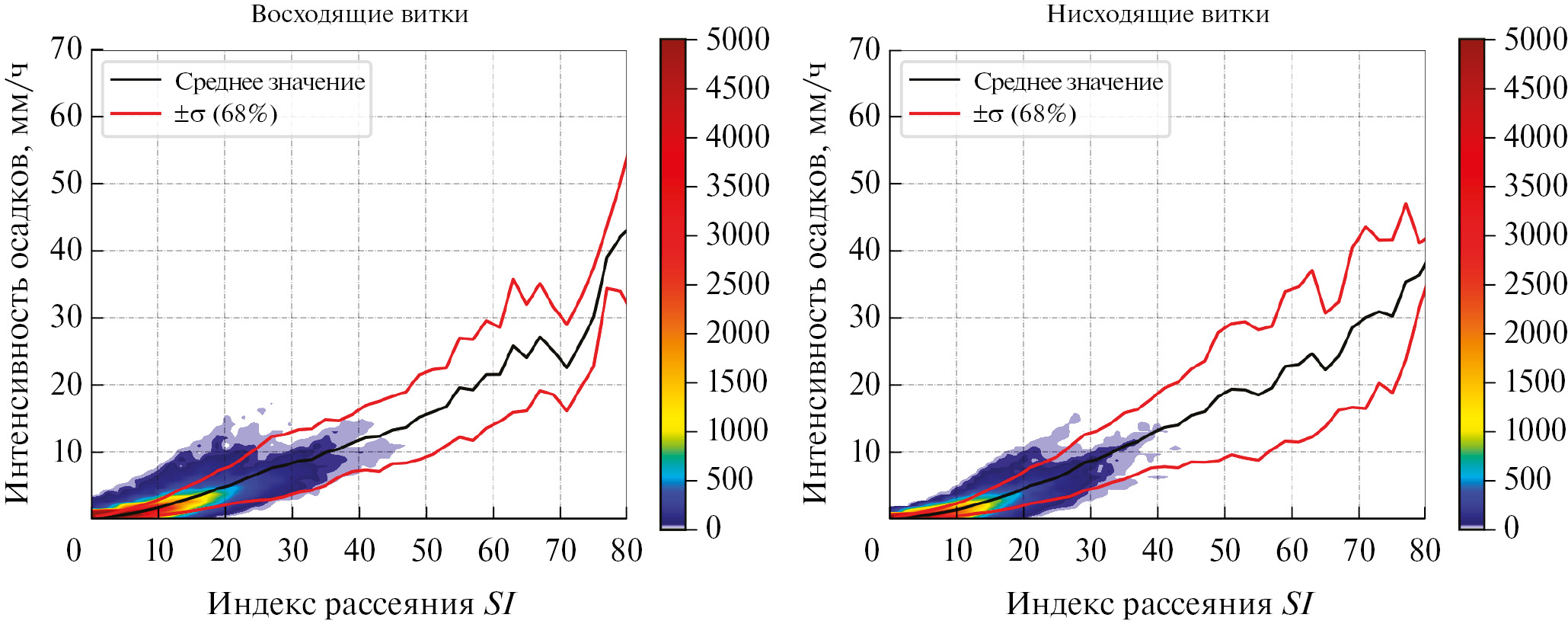

Рис. 2. Связь интенсивности осадков, полученных по данным реанализа GPM IMERG, с индексом рассеяния SI по данным МТВЗА-ГЯ для восходящих и нисходящих витков. Статистика по всем областям, накопленным за 2020 год в диапазоне временного совмещения ± 1 минута. Шкала указывает количество измерении, попавших в диапазон ΔSI = 0,5 К и ΔI = 0,5 мм/ч.

Графики для восходящих и нисходящих витков (рис. 2) в диапазоне осадков до 20 мм/ч практически идентичны. В диапазоне осадков более 20 мм/ч (и для SI > 50) данных очень мало и поэтому статистика не достоверна. Таким образом, для построения функциональной связи SI с интенсивностью осадков данные с обоих типов витков объединены.

Предложенный в работе (Сазонов, 2023) полином 4-ой степени (3) был пересчитан в соответствии с новой статистикой. Аппроксимация построена в предположении, что погрешности реанализа и ошибки моделирования SI отсутствуют. На рис. 3а приведены средние значения интенсивности осадков от SI, диапазон накопления ΔSI = 2, и СКО, которое обуславливает 68% всех точек. На рис. 3б приведен график зависимости СКО восстановления интенсивности осадков от реанализа для прибора МТВЗА-ГЯ. Так же выполнен расчет СКО для приборов AMSR-2 и SSMIS. Сравнение СКО этих приборов представлено в следующем разделе.

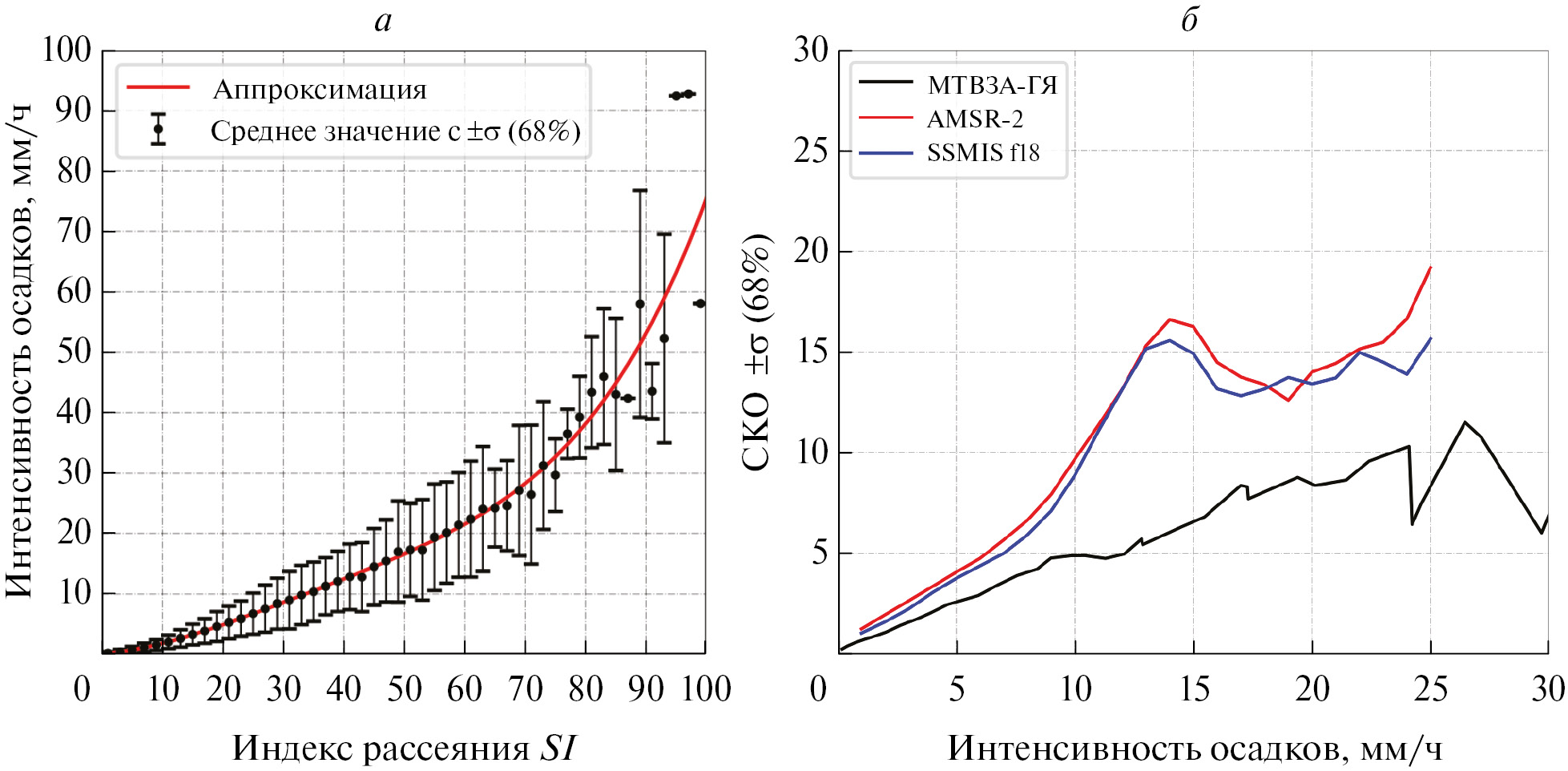

Рис. 3. (а) Зависимость интенсивности осадков от индекса рассеяния SI и ее аппроксимация функцией (3). (б) Среднеквадратичное отклонение восстановленной интенсивности осадков от реанализа.

$I=a+b\times SI+c\times S{I}^2+d\times S{I}^3+e\times S{I}^4$, (3)

где значения коэффициентов полинома приведены в таблице 2.

Таблица 2. Коэффициенты полинома (3)

РЕЗУЛЬТАТ ВОССТАНОВЛЕНИЯ ОСАДКОВ ПО ДАННЫМ МТВЗА-ГЯ

На рис. 4 приведена глобальная карта восстановленных по представленному ранее алгоритму интенсивность осадков. Качественное сравнение полученной карты с реанализом показало, что все зоны с осадками совпадают. Минимальный уровень восстановления осадков составил 0.4 мм/ч. Это связано с наличием шумов на радиометрическом канале (23,8 ГГц, вертикальная поляризация), что приводит к ложному детектированию осадков с малой интенсивностью. Поэтому был установлен пороговый уровень в 0.4 мм/ч, чтобы максимально отфильтровать ложные значения осадков. В сравнение, для приборов SSMI как указано в статье (Ferraro, 1997), осадки не восстанавливаются при SI < 10. В представленной модели при SI = 10 интенсивность осадков составляет ~ 1 мм/ч.

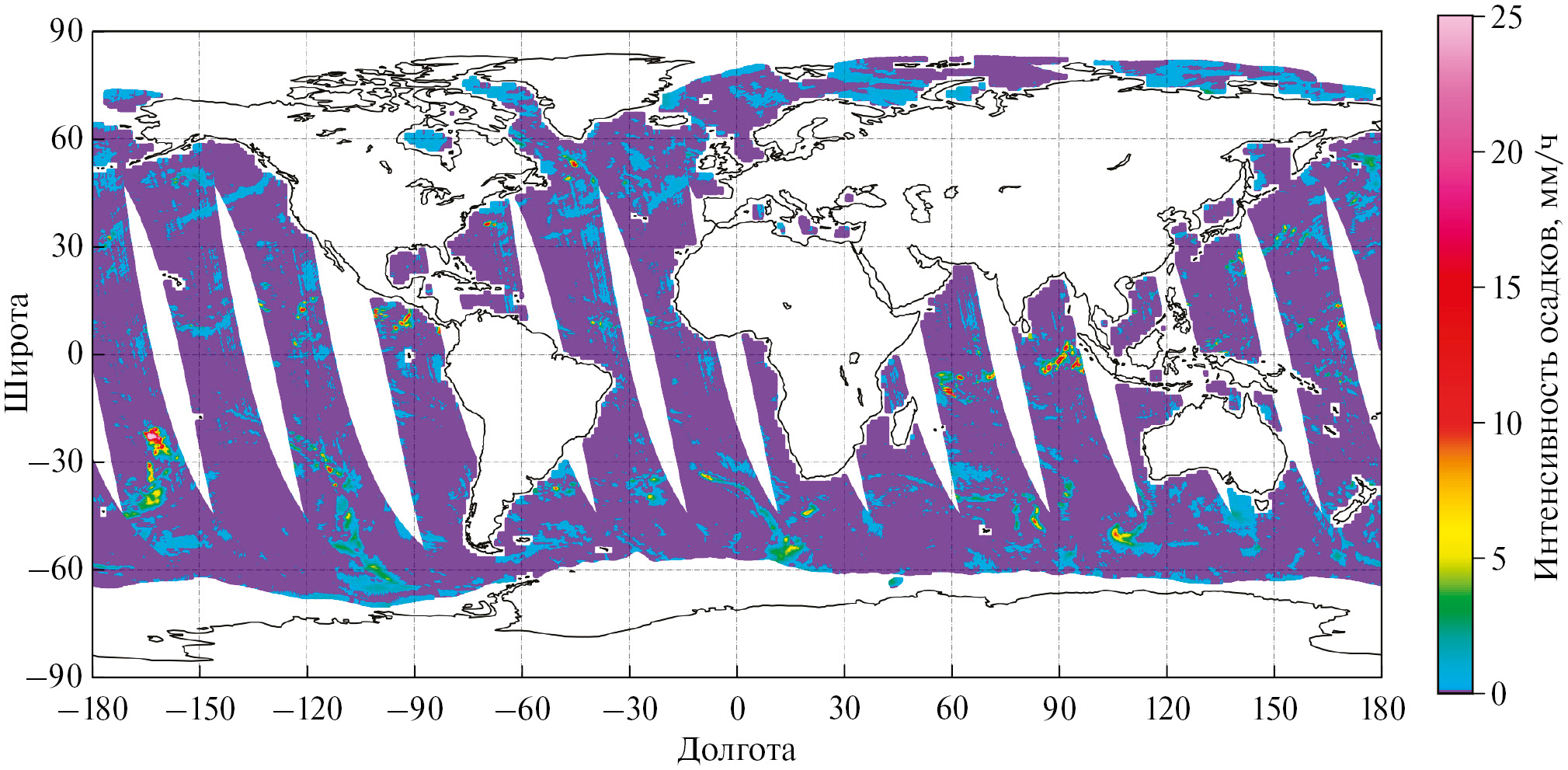

Рис. 4. Восстановленная интенсивность осадков по данным МТВЗА-ГЯ №2-2. Данные за 21 июля 2020 г.

Представленная на рис. 4 карта осадков аналогична результатам, получаемым с приборов AMSR-2 и SSMIS. На рисунке 5 представлены карты осадков для одной и той же области для приборов AMSR-2, МТВЗА-ГЯ (№2-2) и SSMIS (f18). Указанные два прибора наиболее близки по времени к измерениям МТВЗА-ГЯ. Локальное время пересечения экватора для приборов составляет (среднее, по состоянию на 2020 год): AMSR-2 – 13 часов 33 мин., МТВЗА-ГЯ – 15 часов 00 мин., SSMIS F18 17 часов 00 мин. Получается, что первым измеряет AMSR-2, за ним через 1,5 часа измеряет МТВЗА-ГЯ и еще через 2 часа измеряет SSMIS. В нижнем ряду рис. 5 приведены данные из реанализа совмещенные по времени для каждого из приборов.

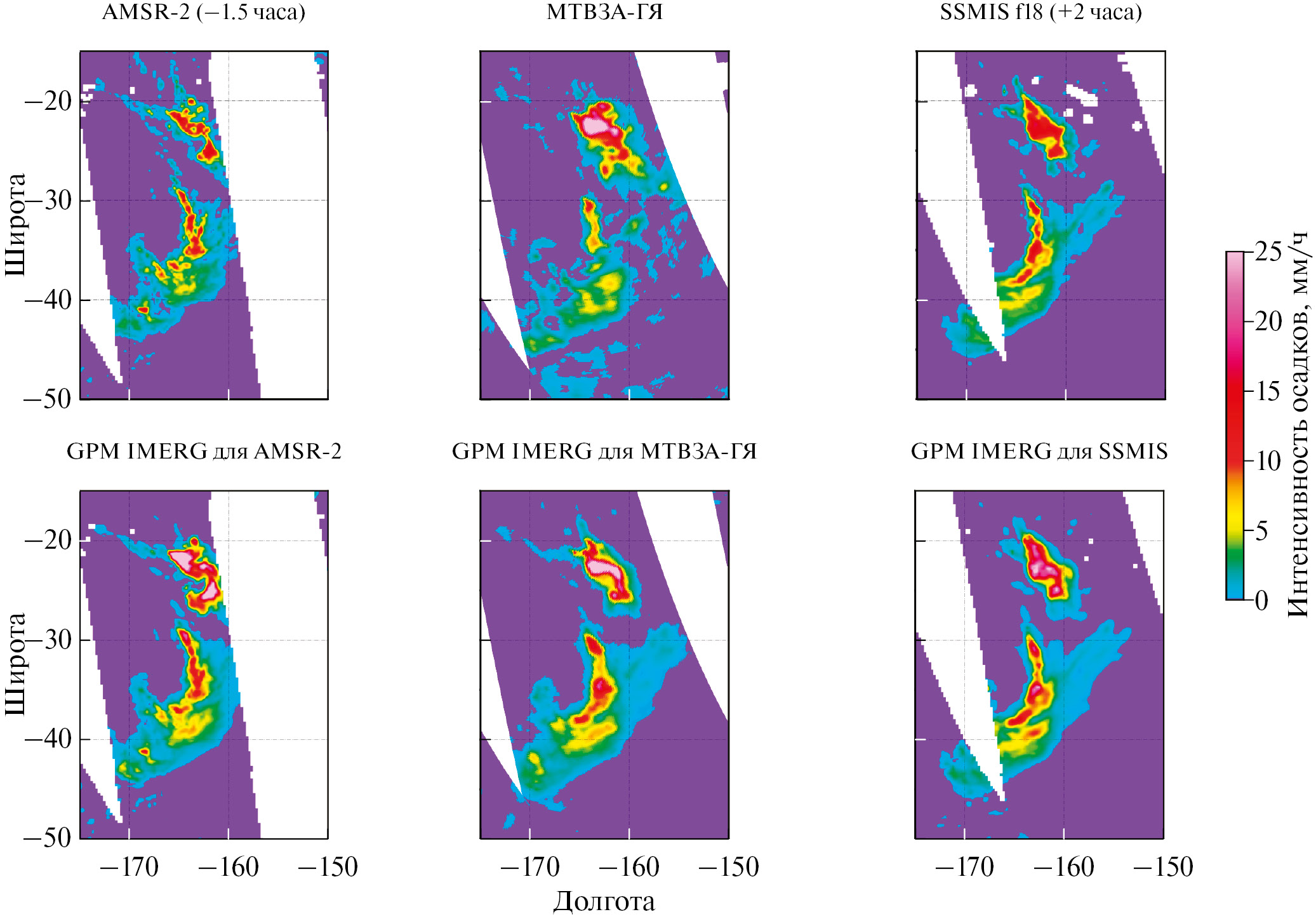

Рис. 5. Сравнение интенсивности осадков, восстановленных по данным МТВЗА-ГЯ, с осадками по AMSR-2 и SSMIS. Данные за 21 июля 2020 г.

В представленной области интенсивность осадков для МТВЗА-ГЯ совпадает с данными из реанализа. Отчетливо восстановлена область с осадками более 25 мм/ч, несколько хуже восстановлена область с малой интенсивностью (< 1-2 мм/ч), что может быть связано с описанной ранее фильтрацией ложных срабатываний. Также восстановленная область осадков качественно сходится и с измерениями AMSR-2 и SSMIS, несмотря на большую разницу по времени. Стоит отметить, что восстановленные осадки по AMSR-2 и SSMIS лучше сходятся с реанализом, потому что их данные этим реанализом усваиваются, в отличие от данных МТВЗА-ГЯ. Так же для совмещения данных по времени используется интерполяция между соседними по времени глобальными картами осадков из реанализа, в котором данные представлены с интервалом в 1 час. Для осадков такая разница по времени критична, и интерполированная карта на определенное время, отстоящее от времени измерений, не может отображать истинной картины происходящего, таким образом, сравнение с реанализом стоит считать условным.

Количественное сравнение между спутниковыми приборами напрямую провести невозможно ввиду того, что выпадение осадков очень динамичный и быстро меняющийся процесс. Можно провести только статистическое сравнение отклонений при восстановлении осадков. На рис. 3б приведен график зависимости СКО восстановлении интенсивности осадков от реанализа для прибора МТВЗА-ГЯ. Так же выполнен расчет СКО для приборов AMSR-2 и SSMIS (анализ за весь 2020 год). СКО для AMSR-2 и SSMIS практически совпадают, что ожидаемо, за счет усвоения реанализом данных этих приборов. СКО для МТВЗА-ГЯ меньше, это объясняется тем, что для вычисления коэффициентов функции (3) используется часть реанализа.

Для оценки точности восстановления интенсивности осадков стоит использовать погодные радары. К сожалению, в открытом океане таких радаров крайне мало, а использование данных с радаров на побережье проблематично из-за большого пространственного разрешения прибора МТВЗА-ГЯ. Вблизи береговой линии восстановление геопараметров не проводится. Однако, исходя из представленных результатов качественного (рис. 5) и статистического сравнения (рис. 3б), можно заключить, что точность восстановления интенсивности осадков по данным прибора МТВЗА-ГЯ если не лучше, то, как минимум сравнима с точностями приборов AMSR-2 и SSMIS.

ЗАКЛЮЧЕНИЕ

Представленное исследование показало огромный потенциал серии приборов МТВЗА-ГЯ для восстановления интенсивности осадков над поверхностью воды. В настоящей работе была выполнена корректировка алгоритма восстановления интенсивности осадков. Были рассчитаны глобальные карты осадков за 2020 год. Сравнение указанных карт с аналогичными результатами, полученными по приборам AMSR-2 и SSMIS, показали, что интенсивность осадков восстанавливается адекватно. Статистический анализ показал, что осадки по данным МТВЗА-ГЯ можно восстанавливать во всем диапазоне, однако, только в диапазоне до 25 мм/ч, можно получать достоверные данные с точностью ~ 50%. В диапазоне осадков более 25 мм/ч данных для сравнения мало и статистика недостоверна.

Наиболее важным выводом проделанного исследования является возможность восстанавливать интенсивность осадков по данным серии приборов МТВЗА-ГЯ со статистической точностью не хуже, чем у зарубежных приборов.

Необходимо продолжать исследования в данном направлении и перейти к решению задачи восстановления осадков над поверхностью суши, а в дальнейшем и в береговой линии. Так же необходимо вернуться к задаче восстановления температуры поверхности океана и скорости приводного ветра по данным прибора МТВЗА-ГЯ (Сазонов, 2022). С учетом результатов настоящей работы, провести корректировку алгоритмов восстановления других геопараметров в зонах с интенсивными осадками.

БЛАГОДАРНОСТИ

Автор выражает благодарность: А.М. Стрельцову (АО “Российские космические системы”) за своевременное и оперативное предоставление предобработанных данных измерений МТВЗА-ГЯ, использованных в работе.

ИСТОЧНИК ФИНАНСИРОВАНИЯ

Работа выполнена при поддержке Министерства образования и науки Российской Федерации (тема “Мониторинг”, госрегистрация № 122042500031-8).
