Методика определения характеристик пневматических упругих элементов с двумя ступенями давления и противодавлением

Полный текст

ВВЕДЕНИЕ

Применение пневматических упругих элементов в подвесках специальных гусеничных и колесных машин актуально и перспективно, что подтверждается значительным числом научных работ в данном направлении [1–6]. Путям совершенствования подвесок посвящено множество научных работ, среди которых можно выделить [7–11], посвященные системам подрессоривания с пневматическими упругими элементами, в том числе – многоуровневым (фрактальным) системам подрессоривания.

Для транспортных машин со значительной разницей по массе между снаряженным и полным состоянием вопрос выбора рациональной характеристики имеет первостепенное значение. Известно [4, 5, 8], что период вертикальных колебаний подрессоренного корпуса должен иметь значение, близкое к единице, для обеспечения нормального самочувствия экипажа. При существенном снижении массы машины обеспечить близкое к единице значение периода вертикальных колебаний становится затруднительным. Однако можно обеспечить близкое к нижней границе значение в 0,5 с, которое является не самым желательным из-за восприятия подвески как «тряской», но тем не менее допустимым. Достичь этого можно за счет применения в конструкции ходовой части двухуровневой подвески с противодавлением (ПД), причем нужное значение статического хода и жесткости в области статического хода для машины снаряженной массы обеспечить, как с помощью уровня низкой жесткости, так и с помощью уровня высокой жесткости в зависимости от соотношения статических нагрузок при полной и снаряженной массах.

В настоящей статье представлена методика аналитического определения основных конструктивных параметров, построения статической и динамической упругих характеристик пневматических подвесок с двумя ступениями давления (жесткости) и противодавлением, а также дан пример ее реализации для грузового автомобиля КамАЗ-53215 Сельхозник.

МЕТОДЫ И СРЕДСТВА ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ

Определения и требуемые исходные данные

Для простоты понимания будем рассматривать пневматические элементы, конструктивно реализованные в виде гидропневматической рессоры (ГПР). Под ГПР с двумя ступенями давления будем понимать ГПР, в которой реализованы две пневматические полости, соединенные гидравлически с поршневой полостью гидроцилиндра (рис. 1).

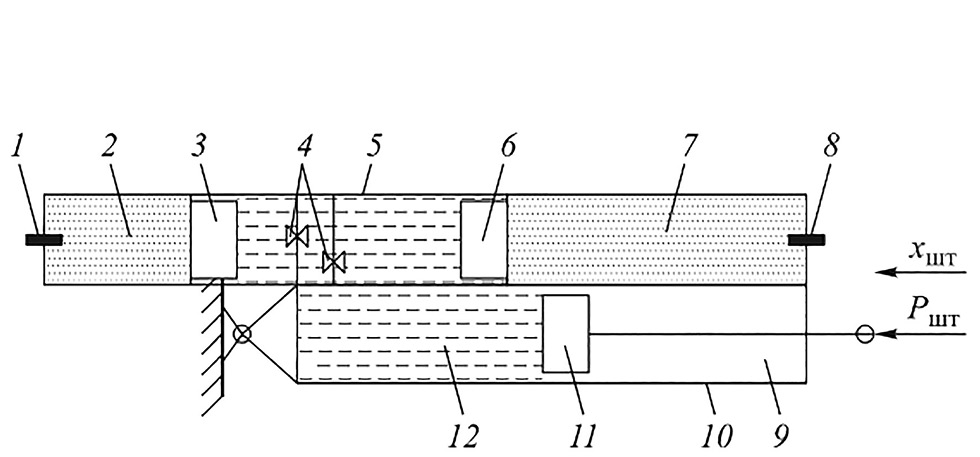

Рис. 1. Конструктивная схема ДУ ГПР: 1, 8 – зарядный клапан; 2, 7 – пневматическая полость; 3, 6 – поршень-разделитель; 4 – дросселирующая система; 5 – пневмоцилиндры; 9 – штоковая полость гидроцилиндра; 10 – гидроцилиндр; 11 – поршень со штоком; 12 – поршневая полость гидроцилиндра; X_шт – направление перемещения штока при прямом ходе подвески; P_шт – направление действия силы. / Fig. 1. The design layout of the two-level (TL) hydropneumatic spring (HPS): 1, 8 – a charging valve; 2, 7 – an air cavity; 3, 6 – a piston-separator; 4 – throttling system; 5 – an air cylinder; 9 – rod side of a hydraulic cylinder; 10 – a hydraulic cylinder; 11 – a piston with a rod; 12 – a piston side of a hydraulic cylinder; X_шт – direction of rod displacement for bound suspension travel; P_шт – direction of force acting.



В области статического хода (для машины полной массы) эти полости могут реализовывать уровни разной жесткости, за счет чего такая подвеска считается двухуровневой. Однако двухуровневая (ДУ) ГПР даже при значительной разнице зарядных давлений не может обеспечить нулевую силу или отрицательную силу упругого сопротивления при нулевом ходе колеса (при вывешенном колесе). Обеспечение таких значений сил возможно за счет применения в конструкции ГПР противодавления. ГПР с противодавлением позволяет обеспечить также и ненулевой статический ход в случае уменьшения статической силы. Конструктивная схема ДУ ПГР с ПД представлена на рис. 2.

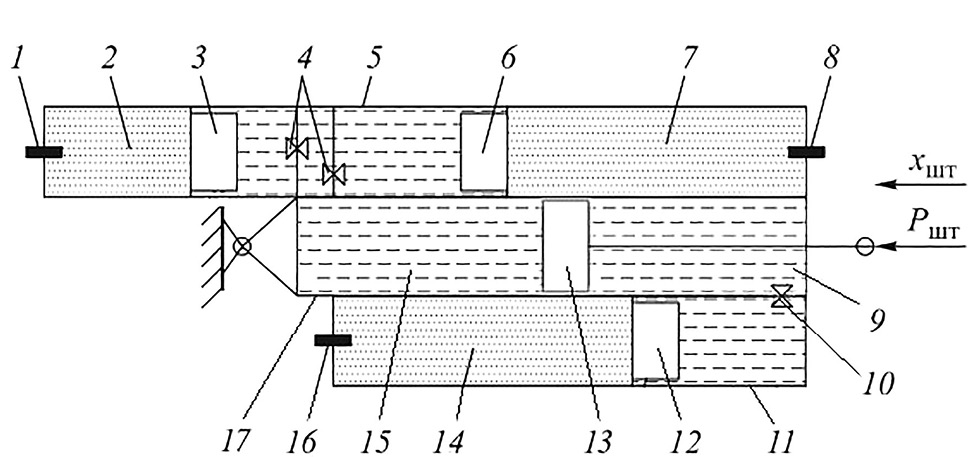

Рис. 2. Конструктивная схема ДУ ГПР с ПД: 1, 8, 16 – зарядный клапан; 2, 7, 14 – пневматическая полость; 3, 6, 12 – поршень-разделитель; 4, 10 – дросселирующая система; 5, 11 – пневмоцилиндры; 9 – штоковая полость гидроцилиндра; 13 – поршень со штоком; 15 – поршневая полость гидроцилиндра; 17 – гидроцилиндр; X_шт – направление перемещения штока при прямом ходе подвески; P_шт – направление действия силы. / Fig. 2. The design layout of the TL HPS with counterpressure (CP): 1, 8, 16 – a charging valve; 2, 7, 14 – an air cavity; 3, 6, 12 – a piston-separator; 4, 10 – throttling system; 5, 11 – air cylinders; 9 – rod side of a hydraulic cylinder; 13 – a piston with a rod; 15 – a piston side of a hydraulic cylinder; 17 – a hydraulic cylinder; X_шт – direction of rod displacement for bound suspension displacement; P_шт – direction of force acting.



Для определения основных конструктивных параметров и построения характеристик упругих элементов необходимо знать следующие величины:

1) статическую силу от веса подрессоренной массы, действующую на одну подвеску, P_ст;

2) значения силовой передаточной функции u(f) при f=f_ст и f=f_max (подробно методика определения силовых и кинематических передаточных функций представлена в [12]);

3) значения статического x_ст=x(f_ст) и полного x_полн=x(f_полн) ходов штока;

4) коэффициент динамичности подвески K_д.

Определение характеристики сводится к нахождению основных конструктивных параметров – начальных объемов пневматических полостей и зарядных давлений газа при температуре T_зар. Цель определения основных конструктивных параметров – нахождение таких значений объемов и давлений, при которых для температуры T_зар выполняются условия:

$P_{\text{к}}\left(f_{\text{ст}}\right)=P_{\text{ст}},\frac{P_{\text{к}}\left(f_{\max }\right)}{P_{\text{к}}\left(f_{\text{ст}}\right)}=K_{\text{д}}$,

где P_к – сила упругого сопротивления, приведенная к оси колеса, Н.

Введем в рассмотрение следующие величины, имеющие размерности согласно единицам СИ:

1. эффективный диаметр поршня D_э;
2. эффективный диаметр поршня со стороны пневматической полости ПД, D_э.пд=(D²_п – d²_шт)^0,5, где d_шт – диаметр штока ГПР;
3. эффективная площадь поршня S_п=0,25πD²_э;
4. эффективная площадь поршня со стороны пневматической полости ПД S_пд=0,25πD²_э.пд;
5. начальный объем пневматической полости уровня высокой жесткости V_в.0;
6. начальный объем пневматической полости уровня низкой жесткости V_н.0;
7. начальный объем пневматической полости ПД V_пд.0;
8. зарядное давление газа в пневматической полости высокой жесткости p_в.0;
9. зарядное давление газа в пневматической полости низкой жесткости p_н.0;
10. зарядное давление газа в пневматической полости ПД p_пд.0;
11. температура зарядки ПГР газом T_зар;
12. предполагаемая температура установившегося теплового режима при работе ГПР T_раб.

Далее величины, означающие начальные объемы и зарядные давления газа в основных пневматических полостях при наличии ПД, будем отмечать верхним штрихом с сохранением индексов, соответствующих рассматриваемому случаю.

Основные расчетные зависимости

В общем виде характеристика упругого элемента двухуровневой ГПР с противодавлением имеет вид:

$P_{\text{шт}}\left(f,T\right)=\frac{T{p^{\text{'}}}_{\text{в.0}}{S}_{п}}{T_{\text{зар}}}\left\{\begin{array}{l}\frac{{V^{\text{'}}}_{\text{в.0}}{\left({V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f_T\right)\right)}^{n-1}}{{\left({V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f\right)\right)}^n}-\frac{V_{\min }{\left(V_{\min }+S_{\text{пд}}x\left(f_T\right)\right)}^{n-1}}{{\left(V_{\min }+S_{\text{пд}}x\left(f\right)\right)}^n},f<f_{\text{н.}T},\\ \frac{{V^{\text{'}}}_{\text{в.0}}}{{V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f_{\text{ст}}\right)}{\left(\frac{{V^{\text{'}}}_{\text{в.0}}+{V^{\text{'}}}_{\text{н.0}}-S_{п}x\left(f_{\text{ст}}\right)}{{V^{\text{'}}}_{\text{в.0}}+{V^{\text{'}}}_{\text{н.0}}-S_{п}x\left(f\right)}\right)}^n-\frac{V_{\min }{\left(V_{\min }+S_{\text{пд}}x\left(f_T\right)\right)}^{n-1}}{{\left(V_{\min }+S_{\text{пд}}x\left(f\right)\right)}^n},f\ge f_{\text{н.}T},\end{array}\right.$ (1)

причем значение вертикального перемещения колеса f_Т определяют по выполнению условия

$P_{\text{шт}}\left(f_T,T\right)=\frac{P_{\text{ст}}}{u\left(f_T\right)}$,

а значение вертикального перемещения колеса f_н.Т – при помощи следующего соотношения:

$\frac{{V^{\text{'}}}_{\text{в.0}}{\left({V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f_T\right)\right)}^{n-1}}{{\left({V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f_{\text{н.}T}\right)\right)}^n}=\frac{{V^{\text{'}}}_{\text{в.0}}}{{V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f_{\text{ст}}\right)}$.

Если температура T столь велика, что P_шт(0, T)>P_ст /u(0), принимают f_T=0. Если температура T настолько мала, что P_шт(f_полн, T)<P_ст /u(f_полн), принимают f_T =f_полн. Это ограничение обусловлено наличием ограничителей хода направляющего элемента в подвеске.

Величина x(f_T) – перемещение штока под действием статической силы при температуре T. Если T=T_зар, то x(f_T)=x(f_ст). На этапе проектного расчета подвески для оценки наибольших давлений газа задаются рабочей температурой T_раб. При этой температуре предполагается переход ГПР в стационарный тепловой режим работы.

Величина n – показатель политропы. Для статической характеристики принимают n=1,00, а для динамической – n=1,25…1,40, в зависимости от количества растворенного газа и интенсивности теплообмена (чем выше интенсивность, тем ниже показатель политропы). Для типовых условий работы подвесок колесных машин можно принимать n=1,25.

Определение начальных объемов и зарядных давлений газа в пневматических полостях производят, опираясь на методику нахождения данных величин ГПР без ПД [13]:

$V_0=\frac{S_{п}\left(x\left(f_{\text{полн}}\right)\sqrt[n]{K_{\text{д.шт}}}-x\left(f_{\text{ст}}\right)\right)}{\sqrt[n]{K_{\text{д.шт}}}-1}, V_{\text{в}.0}=\frac{{\displaystyle V_0+k{S}_{\text{п}}x\left({\beta }_{\text{ст}}\right)}}{{\displaystyle k+1}},V_{\text{н.0}}=\frac{{\displaystyle k\left(V_0-S_{\text{п}}x\left({\beta }_{\text{ст}}\right)\right)}}{{\displaystyle k+1}}$, (2)

$p_{\text{н.0}}=\frac{P_{\text{ст}}}{u\left(f_{\text{ст}}\right)S_{\text{п}}},p_{\text{в.0}}=\frac{p_{\text{н.0}}\left(x\left(f_{\text{полн}}\right)-x\left(f_{\text{ст}}\right)\right)\sqrt[n]{K_{\text{д.шт}}}}{\left(x\left(f_{\max }\right)+k\cdot x\left(f_{\text{ст}}\right)\right)\sqrt[n]{K_{\text{д.шт}}}-x\left(f_{\text{ст}}\right)\left(k+1\right)}$. (3)

Для нахождения объемов ${V^{\text{'}}}_{\text{в.0}}$ и ${V^{\text{'}}}_{\text{н.0}}$ можно воспользоваться зависимостями

${V^{\text{'}}}_{\text{н.0}}=\frac{k}{k+1}\left(V_0-S_{\text{п}}x\left(f_{\text{ст}}\right)\right)\delta V_{\text{до}},{V^{\text{'}}}_{\text{в.0}}=\frac{1}{k+1}\left(V_0-S_{\text{п}}x\left(f_{\text{ст}}\right)\right)\delta V_{\text{до}}+S_{\text{п}}x\left(f_{\text{ст}}\right),$ (4)

причем величины δV и δp вычисляют, решая численно или графически систему уравнений:

$\left(\frac{{V^{\text{'}}}_{\text{в.0}}}{{V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f_{\text{ст}}\right)}-\frac{V_{\min }}{V_{\min }+S_{\text{пд}}x\left(f_{\text{ст}}\right)}\right)\delta p_{\text{до}}=\frac{V_{\text{в.0}}}{V_{\text{в.0}}-S_{п}x\left(f_{\text{ст}}\right)}$, (5)

$\left(\frac{{V^{\text{'}}}_{\text{в.0}}}{{V^{\text{'}}}_{\text{в.0}}-S_{п}x\left(f_{\text{ст}}\right)}\cdot {\left(\frac{{V^{\text{'}}}_{\text{в.0}}+{V^{\text{'}}}_{\text{н.0}}-S_{п}x\left(f_{\text{ст}}\right)}{{V^{\text{'}}}_{\text{в.0}}+{V^{\text{'}}}_{\text{н.0}}-S_{п}x\left(f_{\text{полн}}\right)}\right)}^n-\frac{V_{\min }{\left[V_{\min }+S_{\text{пд}}x\left(f_{\text{ст}}\right)\right]}^{n-1}}{{\left[V_{\min }+S_{\text{пд}}x\left(f_{\text{полн}}\right)\right]}^n}\right)\delta p_{\text{до}}=\frac{V_{\text{в}.0}{K}_{\text{д.шт}}}{V_{\text{в}.0}-S_{п}x\left(f_{\text{ст}}\right)},$ (6)

где V_min – минимальный объем пневматической полости ПД, его вычисляют как

$V_{\min }=\frac{S_{\text{пд}}x\left(f_{\text{полн}}\right)}{\sqrt[n]{p_{\text{в}.0}{S}_{\text{п}}/\left(3570T_{\text{зар}}{S}_{\text{пд}}\right)}-1}$. (7)

В свою очередь, начальный объем и зарядное давление в пневматической полости ПД:

$V_{\text{пд.0}}=V_{\min }+S_{\text{пд}}x\left(f_{\text{полн}}\right),p_{\text{пд.0}}=p_{\min }\delta p_{\text{до}}$, (8)

а зарядные давления в пневматических полостях высокой и низкой жесткостей:

${p^{\text{'}}}_{\text{в}.0}=p_{\text{в}.0}\delta p_{\text{до}},{p^{\text{'}}}_{\text{н}.0}=\frac{{V^{\text{'}}}_{\text{в}.0}{p}_{\text{в}.0}\delta p_{\text{до}}}{{V^{\text{'}}}_{\text{в}.0}-S_{\text{п}}x\left(f_{\text{ст}}\right)}$. (9)

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Реализация методики на примере автомобиля КамАЗ 53215 Сельхозник

В соответствии с предлагаемой методикой рассмотрим получение характеристики упругого элемента подвески колес грузового автомобиля КамАЗ 53215 Сельхозник. Для него полная масса составляет 19 650 кг, а снаряженная – 8350 кг. Согласно данным производителя, нагрузка на переднюю ось составляет 3500 кг при снаряженной массе и 5080 кг при полной массе. Суммарная нагрузка на задние оси составляет 4850 кг для снаряженной массы и 14 570 кг при полной массе. Масса неподрессореных частей передней оси составляет 1000 кг, задних осей в сумме – 2000 кг. На одно колесо, таким образом, приходится статическая нагрузка:

• передняя ось: 12,3 кН – для снаряженной массы и 20 кН – для полной массы;
• задние оси: 7 кН – для снаряженной массы и 30,8 кН – для полной массы.

При расчете характеристик будем считать, что:

1. силовое передаточное отношение постоянно u(f)=1, кроме того, x(f)=f;
2. полный ход колес передней оси f_полн=0,24 м, статический ход колес передней оси при полной массе машины f_ст=0,12 м;
3. полный ход подвески задних осей f_полн=0,34 м, статический ход колес задних осей при полной массе машины f_ст=0,24 м;
4. коэффициент динамичности подвески передней оси K_дин=2,0;
5. коэффициент динамичности подвески задней оси K_дин=2,0.

Особенность применения ГПР с двумя уровнями жесткости и ПД при условии разных зарядных давлений заключается в возможности выбора соотношения жесткостей уровней, а также того, какой из уровней будет включаться в работу раньше (т. е., для какого зарядное давление будет ниже). За счет этого можно реализовать достаточно сильно различающиеся по жесткости характеристики на малых и больших ходах подвески.

В случае, если разница в статическом весе велика, целесообразно раннее включение обеспечивать для уровня высокой жесткости, причем жесткость подвески при малом ходе не обязательно будет выше. При меньшей разнице статических сил целесообразно обеспечить раннее включение уровня низкой жесткости. Более того, для исключения нерационального соотношения жесткостей уровней при полной массе машины возможно использование следующей конструктивной схемы: на ходах подвески, меньших статического при полной массе машины, работает только уровень с более низким зарядным давлением. По достижении статического хода при полной массе машины в работу включается уровень высокого зарядного давления, начальный объем которого равен сумме расчетных объемов уровней, доступных при данном ходе подвески.

В соответствии с записанным рассчитаем основные конструктивные параметры двухуровневой ГПР с противодавлением и построим статическую и динамические характеристики ее упругого пневматического элемента. Для колес передней оси примем, что раньше в работу включается уровень низкой жесткости, а для колес задних осей – уровень высокой жесткости. Соотношение жесткостей при расчете примем 1:2 (уровень низкой жесткости при статическом ходе подвески, соответствующем полной массе машины, вдвое меньше той же величины для уровня высокой жесткости, k=2). При этом будем также считать, что по достижении статического хода, соответствующего полной массе машины, оба уровня объединяются в один с общим объемом газа. Эквивалентный диаметр основного поршня примем равным 0,12 м; эквивалентный диаметр поршня со стороны полости ПД – 0,058 м (соответствует диаметру штока 0,105 м).

Тогда для колес передней подвески (2, 3):

$V_0=\frac{\mathrm{0,011}\left(\mathrm{0,24}\sqrt[\mathrm{1,25}]{2}-\mathrm{0,12}\right)}{\sqrt[\mathrm{1,25}]{2}-1}=\mathrm{4,546}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{4,546}\text{\hspace{0.33em}л,}$

$\begin{array}{c}{V}_{\text{н}.0}=\frac{{\displaystyle \mathrm{4,546}\cdot {10}^{-3}+1/2\cdot \mathrm{0,011}\cdot \mathrm{0,12}}}{{\displaystyle 1/2+1}}=\mathrm{3,483}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{3,483}\text{\hspace{0.33em}л,}\\ V_{\text{в.0}}=\frac{{\displaystyle 1/2\left(\mathrm{4,546}\cdot {10}^{-3}-\mathrm{0,011}\cdot \mathrm{0,12}\right)}}{{\displaystyle 1/2+1}}=\mathrm{1,063}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{1,063}\text{\hspace{0.33em}л,}\end{array}$

$\begin{array}{c}{p}_{\text{в.0}}=\frac{20000}{1\cdot \mathrm{0,011}}=\mathrm{1,768}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{17,68}\text{\hspace{0.33em}бар},\\ p_{\text{н.0}}=\frac{\mathrm{1,768}\cdot {10}^6\left(\mathrm{0,24}-\mathrm{0,12}\right)\sqrt[\mathrm{1,25}]{2}}{\left(\mathrm{0,24}+1/2\cdot \mathrm{0,12}\right)\sqrt[\mathrm{1,25}]{2}-\mathrm{0,12}\left(1/2+1\right)}=\mathrm{1,079}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{10,79}\text{\hspace{0.33em}бар.}\end{array}$

Обратим внимание, что индексы у зарядных давлений и начальных объемов не соответствуют представленным в соотношениях (2) и (3). Кроме того, в качестве величины k взята обратная величина. Это не ошибка, так как мы приняли, что ступень низкого давления образована уровнем низкой жесткости, соответственно, в новой системе измерения ступень низкого давления имеет жесткость вдвое ниже, чем ступень высокого давления, то есть, k =1/2.

Минимальный объем пневматической полости ПД (7):

$V_{\min }=\frac{\mathrm{0,0027}\cdot \mathrm{0,24}}{\sqrt[\mathrm{1,25}]{\mathrm{1,079}\cdot {10}^6\cdot \mathrm{0,011}/\left(3570\cdot 293\cdot \mathrm{0,0027}\right)}-1}=\mathrm{0,280}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{0,280}\text{\hspace{0.33em}л}.$

Далее по формулам (5) и (6) вычислим значения величин δV и δp:

$\delta V=\mathrm{1,457,}\delta p=\mathrm{1,689,}$

а по формулам (4), (8), (9) – фактические значения зарядных давлений и начальных объемов пневматических полостей (с учетом новых индексов и значения величины k):

${V^{\text{'}}}_{\text{н.0}}=\mathrm{4,454}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{4,454}\text{\hspace{0.33em}л},{V^{\text{'}}}_{\text{в.0}}=\mathrm{1,549}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{1,549}\text{\hspace{0.33em}л}.$

${p^{\text{'}}}_{\text{в}.0}=\mathrm{2,987}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{29,87}\text{\hspace{0.33em}бар},{p^{\text{'}}}_{\text{н}.0}=\mathrm{1,823}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{18,23}\text{\hspace{0.33em}бар}.,$

$V_{\text{пд.0}}=\mathrm{0,92}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{0,92}\text{\hspace{0.33em}л},p_{\text{пд.0}}=3570\cdot 293\cdot \mathrm{1,689}=\mathrm{1,767}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{17,67}\text{\hspace{0.33em}бар.}$

Аналогично для колес задних осей:

$V_0=\mathrm{5,371}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{5,371}\text{\hspace{0.33em}л,}$

$V_{\text{н}.0}=\mathrm{1,771}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{1,771}\text{\hspace{0.33em}л,\hspace{0.33em}}{V}_{\text{в.0}}=\mathrm{3,600}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{3,600}\text{\hspace{0.33em}л,}$

$p_{\text{н.0}}=\mathrm{2,723}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{27,23}\text{\hspace{0.33em}бар},p_{\text{в.0}}=\mathrm{0,670}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{6,70}\text{\hspace{0.33em}бар.}$

$V_{\min }=\mathrm{0,730}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{0,730}\text{\hspace{0.33em}л}. \delta V=\mathrm{1,111,}\delta p=\mathrm{1,260,}$

${V^{\text{'}}}_{\text{н.0}}=\mathrm{1,967}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{1,967}\text{\hspace{0.33em}л},{V^{\text{'}}}_{\text{в.0}}=\mathrm{3,698}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{3,698}\text{\hspace{0.33em}л}.$

${p^{\text{'}}}_{\text{в}.0}=\mathrm{0,844}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{8,44}\text{\hspace{0.33em}бар},{p^{\text{'}}}_{\text{н}.0}=\mathrm{3,432}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{34,32}\text{\hspace{0.33em}бар}.$

$V_{\text{пд.0}}=\mathrm{1,631}\cdot {10}^{-3}{\text{\hspace{0.33em}м}}^3,\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{1,631}\text{\hspace{0.33em}л},p_{\text{пд.0}}=\mathrm{1,318}\cdot {10}^6\text{\hspace{0.33em}Па},\text{\hspace{0.33em}или\hspace{0.33em}}\mathrm{13,18}\text{\hspace{0.33em}бар.}$

При расчетном статическом ходе колес передней оси эквивалентный объем пневматических полостей высокой и низкой жесткости составляет 4,646 л; для колес задней оси – 2,951 л.

Далее по формуле (1) построим характеристики упругих элементов. На рис. 3 представлены реализации характеристик упругого элемента ДУ ГПР с ПД для температуры T_зар=293 К для колес передней оси, а на рис. 4 – те же данные для колес задних осей.

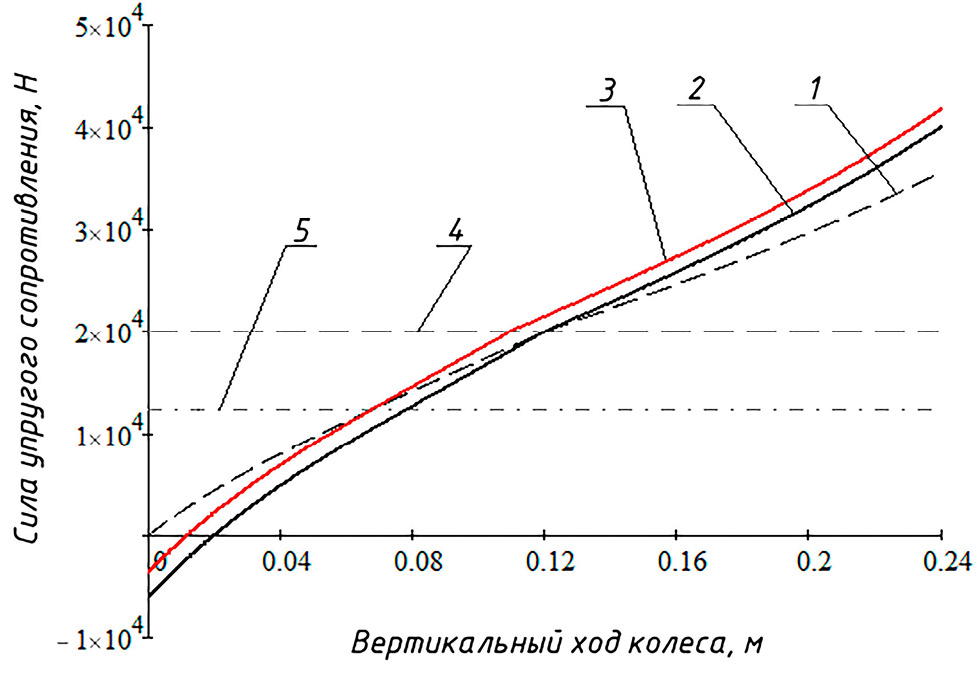

Рис. 3. Характеристики упругого элемента ДУ ГПР с ПД для передней оси: 1 – статическая характеристика (n=1,00); 2 – дннамическая характеристика при полной массе машины (n=1,25); 3 – динамическая характеристика при снаряженной массе машины (n=1,25); 4 – уровень статической силы при полной массе; 5 – уровень статической силы при снаряженной массе. / Fig. 3. Stiffness curves of the TL HPS with CP for a front axle: 1 – static stiffness (n=1.00); 2 – dynamic stiffness for total mass of a vehicle (n=1.25); 3 – dynamic stiffness for curb mass of a vehicle (n=1.25); 4 – level of static force for total mass; 5 – level of static force for curb mass.



При снаряженной массе машины статический ход подвески для колес передней оси составляет 0,067 м, а для колес задних осей – 0,103 м. Клиренс машины увеличивается на 0,053 м, статический ход передней подвески сокращается на 44%, задних – на 57%.

Рассчитаем период собственных вертикальных колебаний для автомобиля. Известна связь периода с жесткостью подвески [10]:

$T_z=2\pi \sqrt{\frac{m_{\text{п}}}{{\displaystyle \sum _{i=1}^{n_{\text{п}}}{c}_{\text{ст}}}}}$,

где m_п – подрессоренная масса автомобиля, кг; c_ст – жесткость подвески в области статического хода, Н/м; n_п – общее количество подвесок.

Жесткость подвески можно вычислить как

$c_{\text{подв}}={\left.\frac{d}{dx}{P}_{\text{шт}}\left(x\right)\right|}_{x=x_{\text{ст}}}$.

Для машины с полной массой:

• жесткость подвески колес передней оси $c_{\text{подв}}=143700\text{\hspace{0.33em}Н}/\text{м,}$
• жесткость подвески колес задней оси $c_{\text{подв}}=185100\text{\hspace{0.33em}Н}/\text{м}$;

со снаряженной массой:

• жесткость подвески колес передней оси $c_{\text{подв}}=190200\text{\hspace{0.33em}Н}/\text{м}$,
• жесткость подвески колес задней оси $c_{\text{подв}}=83250\text{\hspace{0.33em}Н}/\text{м}$.

Период собственных вертикальных колебаний для машины с полной массой T_z=0,800 с, для машины со снаряженной массой T_z=0,545 с. При этом период собственных колебаний автомобиля полной массы с гидропневматической подвеской без ПД, параметры которой посчитаны по той же методике, T_z=0,856 с.

Таким образом, при использовании двух уровней жесткости подвеска с ПД в случае полной массы машины обеспечивает период собственных вертикальных колебаний подрессоренной массы практически такой же, как без ПД. Вместе с тем, использование ПД позволяет обеспечить ненулевой статический ход подвески в широком диапазоне масс.

Также на рис. 3 и 4 видно, что динамические характеристики имеют нулевое значение силы при ненулевых ходах подвески. Это обстоятельство позволяет использовать пневмополость ПД в качестве нижнего буфера – ограничителя хода подвески. Естественно, что при вывешивании машины и медленной реализации хода отбоя показатель политропы будет близок к единице, а сила упругого сопротивления при вывешенном колесе будет близка к нулю. Однако отсутствие специального ограничителя хода отбоя все равно будет компенсироваться полостью ПД, которая обеспечит требуемое отрицательное усилие в подвеске.

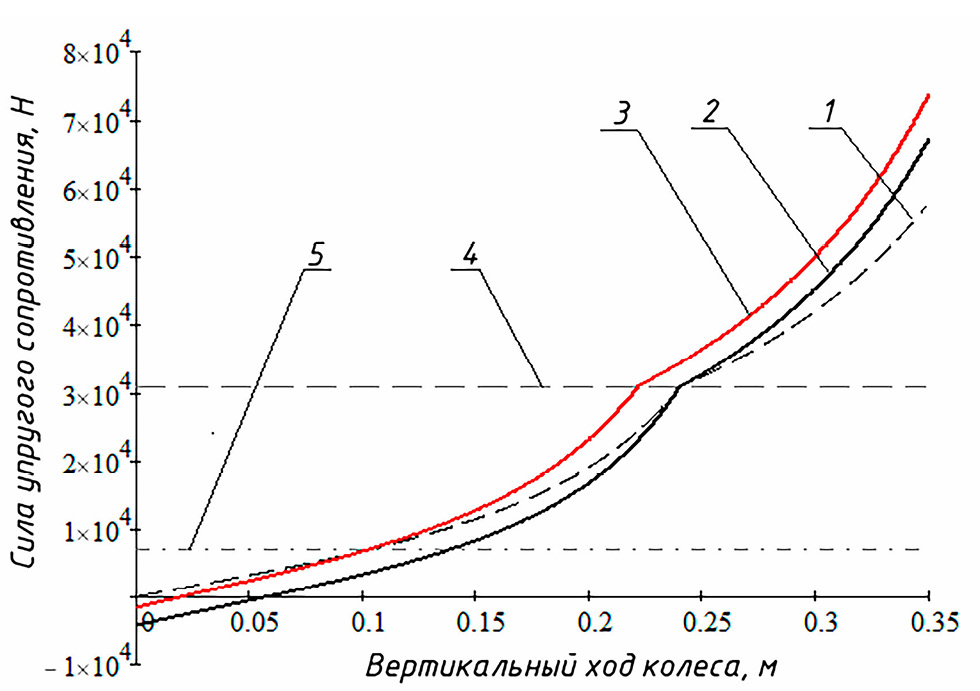

Рис. 4. Характеристики упругого элемента ОУ ГПР: поз. 1–5 – см. рис. 3. / Fig. 4. Stiffness curves of the TL HPS with CP for a rear axle: pos. 1–5 are the same as for fig. 3.



ЗАКЛЮЧЕНИЕ

Представленные в настоящей статье зависимости позволяют определять основные конструктивные параметры неуправляемых пневматических подвесок с двумя ступенями давления (и жесткости) с ПД для колесных машин, которые дают возможность обеспечить заданные значения статического хода и коэффициента динамичности, а также реализующие незначительное увеличение жесткости в сравнении с пневматическими подвесками без ПД. Комбинируя соотношение жесткостей уровней с выбором того или иного уровня в качестве ступени низкого давления, можно достичь требуемых значений ходов подвески для машины снаряженной массы в весьма широком диапазоне изменения масс, а также обеспечить приемлемые показатели периода собственных вертикальных колебаний. Кроме этого, введение в подвеску ПД позволяет использовать ее пневматическую полость в качестве нижнего буфера, что упрощает конструкцию ходовой части машины.
