Forecasting the resource of console-fixed parts during wear with account of permissible stresses

Full Text

ВВЕДЕНИЕ

Ряд деталей рабочих органов технических средств, предназначенных для эксплуатации в абразивных средах (металлургическое производство, грунто- и почвообрабатывающая техника) [1, 2, 3] имеют консольное крепление, например, зубья ковшей экскаваторов, ножи скоростных плугов, долота глубокорыхлителей [4, 5]. В процессе их использования вследствие изнашивания утрачиваются нормативные размеры и нередко происходит излом, что приводит к остановке агрегата, т. е. в данном случае ресурс таких конструктивных элементов во многом определяется допускаемыми в них изгибными напряжениями с учетом интенсивности их изнашивания. Однако существующие теоретические методы прогнозирования времени работы детали до ее предельного работоспособного состояния при решении подобных задач не учитывают параметров прочности и факторов процесса изнашивания в комплексе.

ЦЕЛЬ ИССЛЕДОВАНИЯ

Цель исследования заключается в получении математического выражения, определяющего ресурс детали при ее износе с учетом допускаемых напряжений.

РЕШЕНИЕ ЗАДАЧИ

За расчетную схему принимается балка (брус) длиной , защемленная на одном из своих концов и свободная на другом (балка – консоль) – (рис. 1,a).

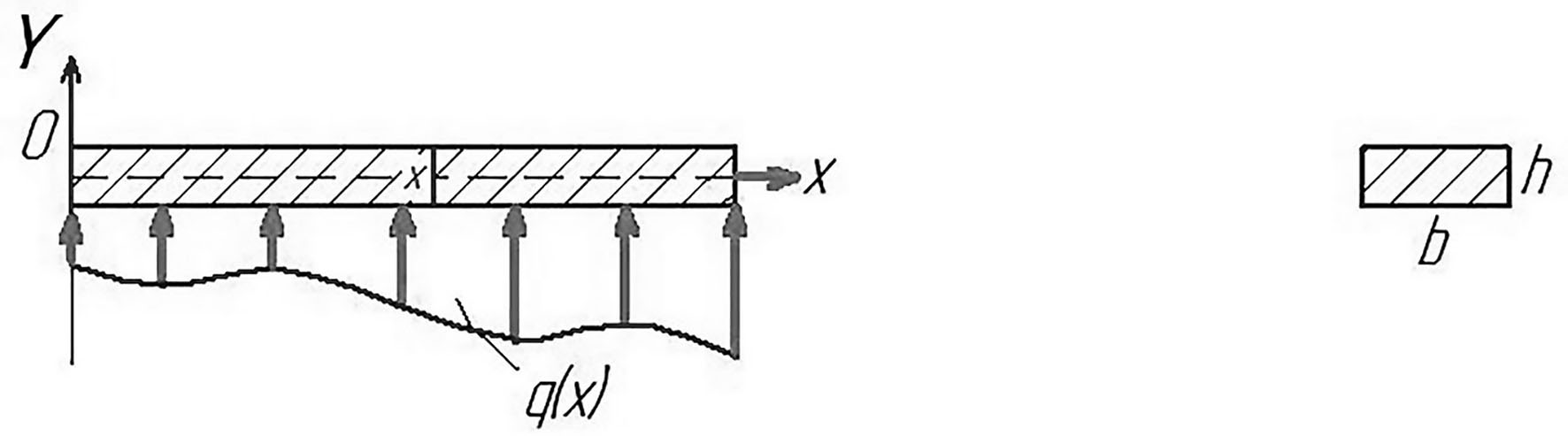

Рис 1. Расчетная схема (a) и профиль поперечного сечения (b). / Fig 1. Design scheme (a) and cross-sectional profile (b).



К балке приложена произвольная нагрузка $q=q\left(x\right) (0\le x\le l)$ , представляющая собой силу, отнесенную к единице длины балки (ее размерность $H/\text{м}$). Сечение балки в любом ее сечении представляет собой прямоугольник шириной $b$ и высотой $h$ (рис. 1,b), что соответствует геометрии реальных деталей. Если $p\left(x\right)$ ($H/{\text{м}}^{\text{2}}$) – давление на поверхность балки, к которой приложена нагрузка $q\left(x\right)$, то

$q\left(x\right)=b\cdot p\left(x\right) (0\le x\le l)$.

Схема, изображенная на рис. 1, предполагает неравномерность давления $p\left(x\right)$ на брус по его длине. Значит, и износ бруса (изменение его толщины $h$) может быть неравномерным: где больше давление, там больше износ.

Полагая, что износ бруса в любом его сечении $x$ пропорционален давлению $p\left(x\right)$ в этом сечении, получим следующее выражение для интенсивности  изнашивания бруса:

$с=k\cdot p\left(x\right) (м/\text{с}) (0\le x\le l)$.

Здесь $k$ – коэффициент пропорциональности, регламентируемый износостойкостью материала бруса. Он определялся опытным путем или использованием суммы накопленных на практике данных.

Если $h_0$ – первоначальная толщина бруса (в момент времени $t=0$), то его толщина $h$ в произвольный момент времени $t>0$ будет выражаться формулой:

$h=h\left(x\text{;\hspace{0.17em}}t\right)=h_0-ct=h_0-k\cdot p\left(x\right)\cdot t (t\ge 0;0\le x\le l)$. (1)

Естественно, имеет смысл рассматривать лишь те значения времени $t$, при которых $h>0$ в любом сечении бруса:

$h_{\min }>0\Rightarrow h_0-k\cdot {\left[p\left(x\right)\right]}_{\max }\cdot t>0\Rightarrow 0\le t<\frac{h_0}{k\cdot {\left[p\left(x\right)\right]}_{\max }}$. (2)

Ширину бруса $b$ полагаем постоянной по времени (т. к. изнашивание бруса будет, очевидно, происходить лишь по его толщине). Износ же по ширине если и будет присутствовать, то его величина столь мала, что ею можно пренебречь. Следует отметить, что изгибные напряжения, возникающие в любом его сечении $x$ не зависят от ширины бруса. Это связано с тем, что при изменении ширины бруса $b$ пропорционально этому изменению будет меняться и нагрузка $q\left(x\right)=b\cdot p\left(x\right)$ на консоль по ее длине. Кроме того, практический опыт использования деталей консольного крепления показал на малозначительный износ по их ширине [6]. Как показано ниже, ширина $b$ бруса в итоговых формулах не фигурирует.

Будем далее считать, что нагрузка $q\left(x\right)$ на брус меняется линейно по длине бруса:

$q\left(x\right)=p\left(x\right)\cdot b=b\left[p_0+\left(p_1-p_0\right)\frac{x}{l}\right] (0\le x\le l)$. (3)

Здесь $p_0$ – давление на брус в месте его защемления, а $p_1$ – на свободном конце бруса.

Момент инерции $J$ прямоугольного сечения изгибаемого бруса выражается известной формулой [7]:

$J=J\left(x\text{;\hspace{0.17em}}t\right)=\frac{b{h}^3}{12}$,

где толщина $h$ бруса выражается формулой (1).

Момент сопротивления $W$ сечений бруса изгибу бруса определяется не менее известной формулой [7]:

$W=W\left(x\text{;\hspace{0.17em}}t\right)=\frac{b{h}^2}{6}$. (4)

При изгибе бруса на его выпуклой (согласно рис. 1 – на нижней поверхности) в его сечениях $x$ возникают растягивающие напряжения $\sigma \left(x\right)$, величина которых является определяющей при расчете бруса на прочность. Как известно из [7],

$\sigma \left(x\right)=\frac{M\left(x\right)}{W\left(x;t\right)}$, (5)

где $M\left(x\right)$ – изгибающий момент, возникающий в сечении $x$.

Подсчитаем величину этого момента. Его создает нагрузка $q\left(x\right)$, приложенная к брусу правее сечения $x$, т. е. на его участке $(x\le t\le l)$. Так как $dF=q\left(t\right)dt$ – сила, приложенная к брусу на его участке $\left[t;t+dt\right]$, а плечо этой силы равно $t-x$, то

$dM\left(x\right)=(t-x)q\left(t\right)dt$,

где $dM\left(x\right)$ – момент силы $dF$ относительно сечения $x$. А полный момент $M\left(x\right)$ в сечении $x$ найдем суммированием моментов $dM\left(x\right)$ в сечении на участке $x\le t\le l$:

$M\left(x\right)=\sum dM\left(x\right)=\sum \left(t-x\right)q\left(t\right)dt={\int }_x^l\left(t-x\right)q\left(t\right)dt$.

Учитывая выражение (3), получим:

$M\left(x\right)=b\cdot {\int }_x^l\left(t-x\right)\left[p_0+\left(p_1-p_0\right)\frac{t}{l}\right]dt=\frac{b}{6}\left[\left(p_0+2p_1\right)+\left(p_1-p_0\right)\frac{x}{l}\right]\cdot {\left(l-x\right)}^2\left(0\le x\le l\right).$. (6)

Используя выражения (4) и (6), получим, согласно (5):

$\sigma \left(x\right)=\frac{1}{h^2}\left[\left(p_0+2p_1\right)+\left(p_1-p_0\right)\frac{x}{l}\right]\cdot {\left(l-x\right)}^2$.

А так как, согласно (1) и (3),

$h=h_0-k\left[p_0+\left(p_1-p_0\right)\frac{x}{l}\right]\cdot t$,

то $\sigma \left(x\right)$ принимает следующий окончательный вид:

$\sigma =\sigma \left(x\text{;\hspace{0.17em}}t\right)=\frac{\left[\left(p_0+2p_1\right)+\left(p_1-p_0\right)\frac{x}{l}\right]\cdot {\left(l-x\right)}^2}{{\left[h_0-k\left[p_0+\left(p_1-p_0\right)\frac{x}{l}\right]\cdot t\right]}^2}=\left(t\ge 0\text{;\hspace{0.17em}\hspace{0.17em}}0\le x\le l\right).$.

Свое максимальное значение ${\sigma }_{\max }$ напряжение $\sigma \left(x\text{;\hspace{0.17em}}t\right)$ принимает, очевидно, в месте защемления бруса, то есть при $x=0$:

${\sigma }_{\max }=\sigma \left(0\text{;\hspace{0.17em}}t\right)=\frac{\left(p_0+2p_1\right)l^2}{{\left(h_0-k\cdot p_0\cdot t\right)}^2}(t\ge 0)$. (7)

Чтобы брус сохранял свою работоспособность, должно выполняться условие:

$\sigma \left(0\text{;\hspace{0.17em}}t\right)\le \left[\sigma \right]$, (8)

где $\left[\sigma \right]$ – максимально допустимое (с учетом запаса прочности) разрывное растягивающее напряжение, которое допустимо в металле изгибаемого бруса. Оно зависит от марки металла и должно быть задано. С учетом (7) неравенство (8) принимает вид:

$\frac{\left(p_0+2p_1\right)l^2}{{\left(h_0-k\cdot p_0\cdot t\right)}^2}\le \left[\sigma \right]\Rightarrow 0\le t\le \left(\frac{h_0}{l}-\sqrt{\frac{p_0+2p_1}{\left[\sigma \right]}}\right)\cdot \frac{l}{k\cdot p_0}$. (9)

Тогда ресурс детали, выраженный временем ее эксплуатации, будет определяться следующим выражением:

$t_{*}=\left(\frac{h_0}{l}-\sqrt{\frac{p_0+2p_1}{\left[\sigma \right]}}\right)\cdot \frac{l}{k\cdot p_0}$.

Это максимальный временной ресурс, при котором брус сохранит свою работоспособность в самом опасном своем месте – в месте защемления.

При этом нужно иметь в виду, что при возрастании нагрузки $q\left(x\right)$ к свободному концу бруса (при $p_1>p_0$) до момента времени $t_{*}$ может полностью износиться свободный конец бруса. А это разрушит брус. Поэтому нужно учитывать еще условие (2) того, что это не случится. А так как при этом ${\left[p\left(x\right)\right]}_{\max }=p_1$, то наряду с условием (9) должно выполняться условие:

$0\le t\le \frac{h_0}{k\cdot p_1}$. (10)

И только в течение времени $t$, удовлетворяющего обоим неравенствам (9) и (10), изгибаемый и одновременно изнашивающийся брус сохранит свою работоспособность.

ВЫВОДЫ

1. Теоретически получено математическое выражение, позволяющее спрогнозировать ресурс консольно-закрепленных деталей при их изнашивании с учетом допускаемых напряжений и коэффициента, определяющего стойкость детали к изнашиванию.
2. Определены условия, выражающиеся двумя неравенствами, при выполнении которых деталь сохранит свою работоспособность.

ДОПОЛНИТЕЛЬНО

Вклад авторов. Наибольший вклад распределен следующим образом: А.М. Михальченков — разработка идеи, написание статьи; В.Ф. Комогорцев — математическое обеспечение; И.В Козарез — обзор имеющейся информации, корректировка текста статьи; А.В. Дьяченко — подготовка и отправка материалов, обзор литературы, сбор и анализ литературных источников; М.А. Михальченкова — обзор литературы, редактирование статьи.

Конфликт интересов. Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией настоящей статьи.

Источник финансирования. Авторы заявляют об отсутствии внешнего финансирования при проведении исследования.
