Physical and chemical analysis of watered engine oil

Full Text

ВВЕДЕНИЕ

Как известно, технология производства моторных масел представляет собой сложную цепочку технологических операций и значительный набор технологических условий. Один из этапов технологии производства моторного масла заключается во введении частями при разных температурах пакета присадок в базовое масло и блендинг-растворение. При хранении, транспортировании, применении моторных масел имеют место коллоиднохимические превращения. Такие превращения происходят под воздействием различных факторов, одним из которых является обводнение [1]. Целый ряд путей обеспечивает поступление воды в моторные масла. Операции по производству, хранению, транспортированию, перекачке, фасовке могут сопровождаться процессами обводнения. Применение масел при эксплуатации техники не является исключением. Сопутствующими условиями могут быть влажный и холодный климат, значительные перепады температур. Не следует игнорировать человеческий фактор. Несоблюдение технологии обслуживания (мойка) или ремонта, а также работа двигателя неисправного состояния [2, 3]. Вода может инициировать усиление межмолекулярных взаимодействий продуктов с низкой агрегатной устойчивостью с образованием твердо взвешенных частиц. Растворенные в основе присадки имеют низкую агрегатную устойчивость и могут возвращаться в нерастворенное состояние [4]. В результате физико-химических процессов концентрация присадок растворенного состояния снижается, а образовавшиеся при этом конгломераты осаждаются на деталях двигателя и элементах масляных фильтров. Существуют различные методы определения концентрации растворенного пакета присадок. Распространенными методами являются щелочное число и метод атомной эмиссионной спектроскопии.

ПОДГОТОВКА ЭКСПЕРИМЕНТА

Для оценки влияния воды на содержание растворенных присадок провели эксперимент по специально разработанной методике с применением физико-химических анализов. Планом эксперимента предусмотрено введение воды в разных пропорциях в одинаковые навески моторных масел, выдержка в состоянии покоя в течение 72 часов и визуальное наблюдение за ними. Отбор проб верхних слоев смесей для определения щелочного числа методом потенциометрического титрования и содержания химических элементов-индикаторов присадок методом атомной эмиссионной спектроскопии с использованием анализатора SA. На рис. 1 представлен анализатор атомной эмиссионной микроскопии OSA.

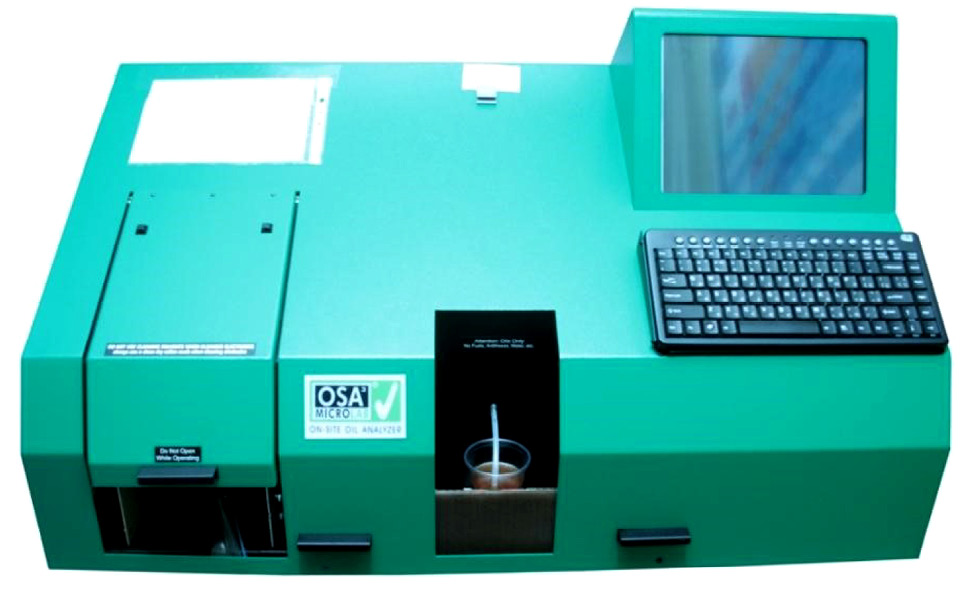

Рис. 1. Анализатор атомной эмиссионной спектроскопии OSA. / Fig. 1. The OSA atomic emission spectroscopy analyzer.

Работа анализатора основана на методе ASTM-D7417, в основу которого положен принцип сжигания пробы в избытке кислорода с последующим микрокулонометрическим титрованием, ультрафиолетовым или хемилюминесцентным детектированием продуктов сгорания [3].

C помощью анализатора OSA проводятся анализы моторных масел, работавших ранее как в двигателях внутреннего сгорания, так и товарных. Параллельно со спектральным анализом применялся анализ на определение щелочного числа методом потенциометрического титрования по ГОСТ 11362-96.

Ключевыми критериями в выборе моторного масла для проведения эксперимента являлись доступность, распространенность, универсальность, преемственность по отношению к дизельным двигателям Российского производства, возможность применения в холодных природно-климатических условиях.

В результате анализа характеристик моторных масел для проведения эксперимента выбрано моторное масло М8Г2к с высоким уровнем эксплуатационных свойств.

Масло моторное М-8Г2к (ГОСТ8581-78) получают смешением дистиллятного и остаточного компонентов с композицией присадок. Масла группы Г2 вырабатывают из сернистых и малосернистых нефтей.

Масло М-8Г2к используется для летней и зимней эксплуатации автотракторных дизелей без наддува или с невысоким наддувом. Оно отличается эффективными композициями присадок, чем и обеспечивается его относительно высокий ресурс, а также возможность применения в современных автомобилях КамАЗ. Показатели качества моторного масла М-8Г2к сведены в таблицу (см. табл. 1).

Таблица 1. Некоторые показатели качества моторного масла М-8Г2к / Table 1. Some quality indicators of the M-8G2k engine oil

ЭКСПЕРИМЕНТ

Для проведения испытаний подготовлены шесть смесей моторного масла с степени водой. Масло гарантированного качества для составления смесей отбиралось из одной емкости.

Для марки исследуемого моторного масла марки М-8Г2к подготавливалось 6 образцов проб с концентрациями воды 0,1; 0,3; 0,6; 1; 3 и 5% по массе.

Масло разливалось в стеклянные емкости объемом 0,5 л и методом контрольного взвешивания при помощи пипетки добавлялось количество воды, необходимое для получения смеси с заданной концентрацией.

Смеси тщательно перемешивались пневматической мешалкой и выдерживались при температуре 27 °С в состоянии покоя в течение 72 часов. В ходе визуального наблюдения отмечалось изменение однородности эмульсии.

На рис. 2 представлены фотографии смесей с зеркальным отражением донной части емкостей.

Рис. 2. Фотографии смесей водомасляных изменение смесей с зеркальным отражением свойства донной части eмкостей: a) содержание воды 0,1%, 0,3% ,0,6%; b) содержание воды 1%, 3%, 5%. / Fig. 2. Photographs of water-oil mixes with mirror reflection of a bottom part of the bottles: а) the water ratios are 0,1%, 0,3%, 0,6%; b) the water ratios are 1%, 3%, 5%.

Физико-химические процессы образовали на дне емкостей рыхлый хлопьевидный осадок желто-коричневого цвета, высота которого зависит от содержания воды. В свою очередь, в смесях с содержанием воды 4% и 5% осадок разделился на две части. Верхняя – это рыхлый слой мутного желто-коричневого цвета, а нижняя – вода. Последнее свидетельствует о том, что не вся вода растворилась в масле. Непосредственно после перемешивания смесь представляла собой однородную жидкость. Однако в дальнейшем физико-химические процессы обеспечили переход отдельных соединений масла из растворенного состояния в нерастворенное. Подобным переходам подвержены вещества, имеющие низкую коллоидную стабильность. Такими веществами являются в том числе присадки, вводимые в базовые масла при производстве. Присадки могут составлять до 25% от общего объема моторного масла. После 72 часов покоя, из верхней, однородной части смесей отобраны пробы для определения щелочного числа и проведения спектрального анализа по химическим элементам-индикаторам присадок. Спектральный анализ проводился с применением атомно-эмиссионного спектрометра с индуктивно-связанной плазмой OSA.

Обычно заключение о содержании присадок и продуктов износа в работавшем моторном масле формируется на основе результатов по элементам-индикаторам: железо, хром, медь, свинец, алюминий, олово, кремний, калий, натрий, молибден, титан, магний, марганец, ванадий, бор, барий, фосфор, цинк, кальций, никель в мг/кг. Но в настоящем эксперименте, в товарном масле отсутствуют продукты износа. Интерес представляют лишь элементы-индикаторы присадок: кальций, магний цинк, фосфор.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Так как присадки представляют собой соли органических кислот различных металлов, то изменение концентрации металлов в верхней части объема смеси, определенной атомной эмиссионной спектроскопией, позволяет судить об изменении их содержания в пробах моторного масла с различной степенью обводненности. Результаты анализов сведены в табл. 2.

Таблица 2. Результаты анализа атомной эмиссионной спектроскопии обводненного масла / Table 2. Results of the analysis of atomic emission spectroscopy of watered engine oil

Моюще-диспергирующие присадки. Присадки этого класса представляют собой поверхностно активные вещества, которые предотвращают агломерацию (соединение) нерастворимых продуктов окисления масла и последующее их осаждение на поверхностях деталей.

Основные свойства, которыми обладают моюще-диспергирующие присадки:

• нейтрализующие – обусловливают способность к нейтрализации кислых продуктов, образующихся при работе масел в условиях высокотемпературного окисления;
• диспергирующие – обусловливают способность к самопроизвольному расщеплению (пептизация) или с затратой внешней работы диспергированию (отделению) отложений, образующихся в масле при работе двигателя;
• стабилизирующие – связаны с сорбцией поверхностно активных веществ и их мицелл на частицах, а также способностью удерживать дисперсные частицы в масле во взвешенном состоянии и предотвращать их коагуляцию;
• моющие – обусловливают способность молекул к адсорбции на поверхности металлов с образованием двойного электрического слоя, обладающего экранирующим действием и препятствующим образованию отложений.

На долю моющих-диспергирущих присадок приходится около 50% общего объема мирового производства, что является лучшим доказательством их значимости в композициях смазочных масел [6].

Щелочное число, по которому определяется степень срабатывания присадок работавших масел, косвенно показывает, насколько выработан запас пакета присадок.

Основу моющей присадки составляют сульфонаты, алкилфеноляты, алкилсалицилаты и фосфонаты кальция, магния, реже (по экологическим соображениям) бария, а также рациональное сочетания этих компонентов, получаемых путем обработки жирных кислот.

На рис. 3 показано изменение щелочного числа в зависимости от степени обводненности. Щелочное число косвенно отражает динамику изменения концентрации пакета присадок, отвечающих за детергентно-диспергирующие свойства.

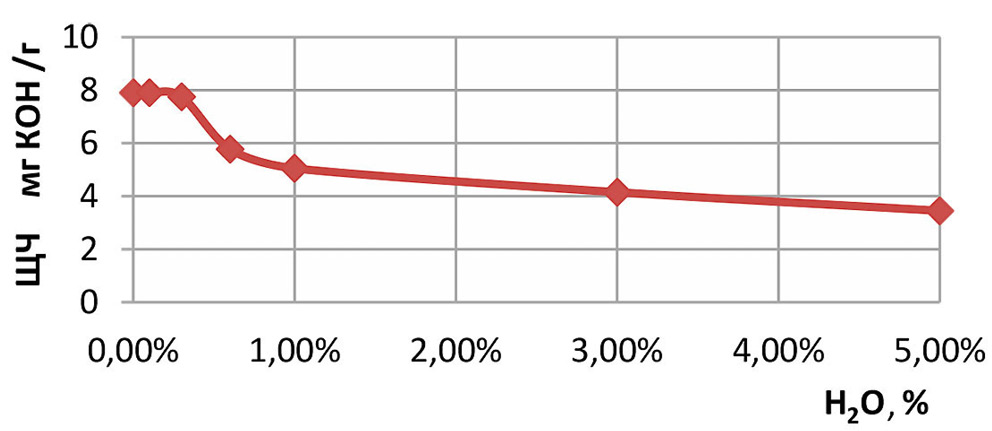

Рис. 3. Изменение путем щелочного числа. / Fig. 3. Base number changing.

Изменение содержания моющей присадки в условиях обводнения показана графическими зависимостями на рис. 4. Современные детергентно-диспергирующие присадки представляют собой высоко щелочные сульфонаты кальция и магния. Уменьшение щелочного числа происходит параллельно со снижением таких элементов-индикаторов как кальций (рис. 4, a) и магний (рис. 4, b). Поскольку такие элементы содержатся процессы в моющей присадке, то по ним можно судить об изменении концентрации этой присадки в моторном масле под воздействием воды.

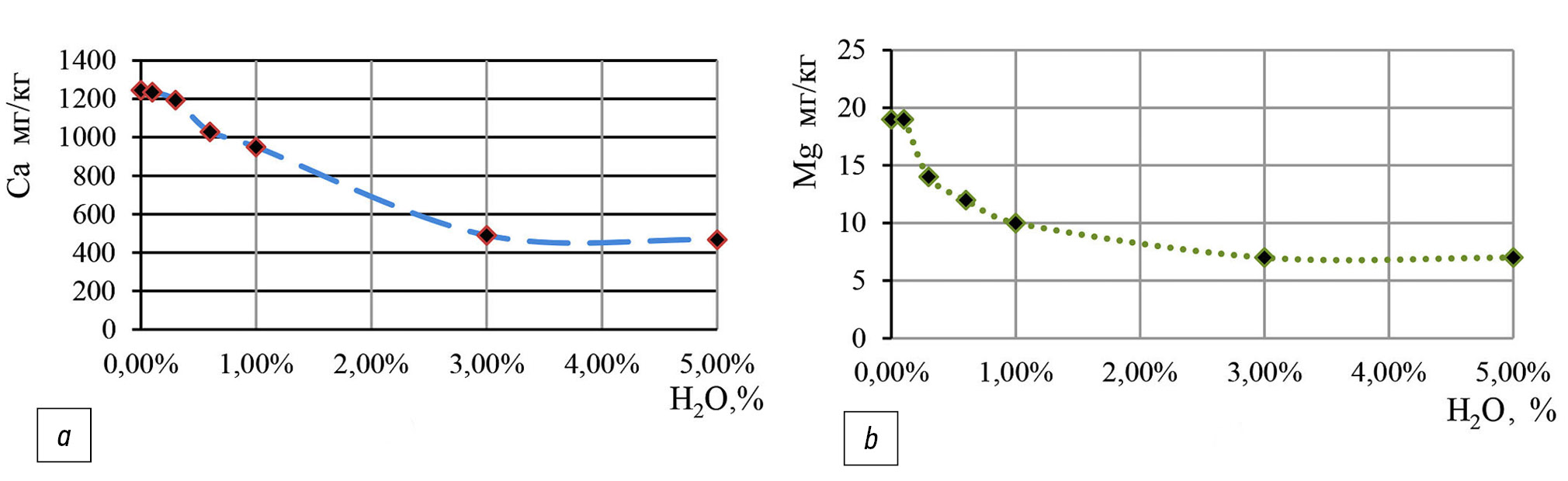

Рис. 4. Элементы-индикаторы присадок: а) массовая доля кальция (Ca); b) массовая доля магния (Mg). / Fig. 4. Indicator elements of additives: а) mass fraction of calcium (Ca); b) mass fraction of magnesium (Mg).

Внешне схожее изображение двух графиков объясняется их принадлежностью к одной присадке. При введении воды 0,1% происходит значительный спад массовой доли кальция и магния.

Антиокислительные присадки предотвращают окисление базовых масел.

Окисление – основная причина потери качества моторными маслами и образования продуктов, вызывающих коррозию подшипников химически активными соединениями. Условия работы моторных масел в двигателе такие, что предотвратить их окисление полностью не представляется возможным.

Чтобы увеличить ресурс масла и двигателя в целом, необходимо, прежде всего, замедлить процесс окисления основы масла.

Одним из эффективных средств борьбы с окислением является применение антиокислительных присадок.

Для улучшения противоизносных и антиокислительных свойств моторных масел применяют присадки отечественного производства ДФ-11, НП-354, ЭФО [6]. Цинк и фосфор являются элементами-индикаторами этих присадок и отражают изменение их концентрации в присутствии воды.

Об изменении содержания антиокислительной присадки в зависимости от степени обводненности масел можно судить по зависимостям, приведенным на рис. 5.

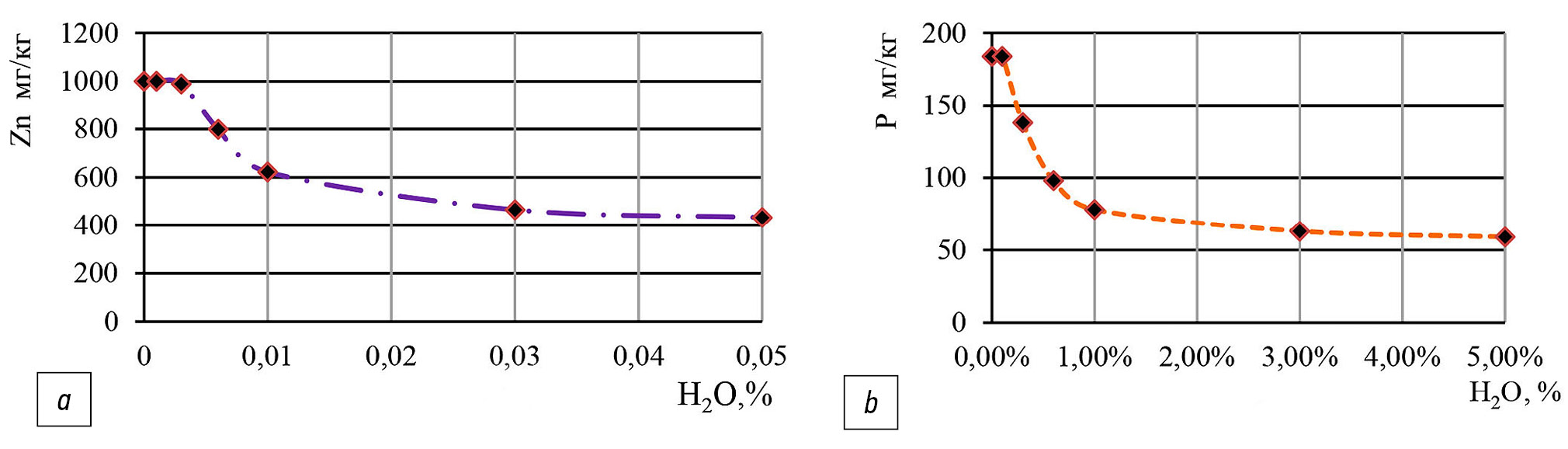

Рис. 5. Элементы-индикаторы присадок: а) массовая доля цинка (Zn); b) массовая доля фосфора (P). / Fig. 5. Indicator elements of additives: а) mass fraction of zinc (Zn); b) mass fraction of phosphorus (P).

Снижения щелочного числа и элементов-индикаторов присадок выраженные в процентах от исходных значений представлены в табл. 3.

Таблица 3. Снижения щелочного числа и элементов-индикаторов присадок, выраженные в процентах от исходных значений / Table 3. Decrease of base number and indicator elements of additives, shown as percentage to their initial values

ВЫВОДЫ

На основе данных, полученных в результате эксперимента установлено следующее.

1. Введение воды и перемешивание привело к образованию однородной водомасляной эмульсии, которая через 72 часа покоя расслоилась с образованием мутного, хлопьеобразного осадка желто-коричневого цвета, количество осадка пропорционально соответствует количеству воды в смеси.
2. Анализ проб, взятых с верхних уровней смесей, показал снижение щелочного числа под воздействием воды.
3. Спектральный анализ проб, взятых с верхних уровней смесей, показал снижение содержания химических элементов-индикаторов присадок (кальций, магний, цинк, фосфор) под воздействием воды.
4. Концентрация воды 0,1% является отправной точкой активного спада содержания элементов-индикаторов присадок.
5. Снижение щелочного числа и химических элементов-индикаторов присадок свидетельствует о снижении содержания присадок в объеме масла. Вода инициирует физико-химические процессы, обеспечивающие усиление межмолекулярных взаимодействий продуктов низкой агрегатной устойчивости, что приводит к нарушению коллоидной стабильности масляной композиции, смене агрегатного состояния присадок и их седиментации.
