Experimental assessment of the temperature state of tractor diesel pistons

Full Text

ВВЕДЕНИЕ

В условиях эксплуатации дизелей характер изменения нагрузочного и скоростного режимов их работы оказывает существенное влияние на уровень тепловых нагрузок в поршнях, приводящих нередко к возникновению в них термоусталостных трещин [1, 6, 10]. С этой точки зрения, наиболее подвержены трещинообразованию поршни тракторных дизелей, которые работают в широком диапазоне изменения нагрузок [4] (трогание трактора с заглублением плуга, с прицепом, переключение передач и т. д.).

Наличие в поршнях острых кромок камеры сгорания (КС), являющихся концентраторами напряжений, приводит к повышению вероятности их разрушения и тем самым ограничивает моторесурс дизеля [8].

Если не учитывать такие факторы, как появление в поршнях случайных производственно-технологических дефектов или воздействие на них эксплуатационных нарушений, то к основным причинам образования трещин следует отнести [3, 12]:

• низкочастотные колебания температур в поршне, вызванные сменой режимов работы дизеля;
• высокочастотные температурные колебания в поверхностном слое поршня КС в течение рабочего цикла;
• высокочастотные механические напряжения, обусловленные переменными силами давления газов в течение рабочего цикла.

По сведениям многочисленных авторов [3, 5, 10], превалирующими напряжениями с точки зрения появления трещин на кромке КС являются низкочастотные температурные напряжения, вызванные резкими сменами наброса и сброса нагрузки.

ЦЕЛЬ ИССЛЕДОВАНИЙ

Целью настоящей работы являлось проведение комплекса экспериментальных исследований по оценке температурного состояния поршней тракторных дизелей Минского моторного завода (ММЗ) Д-240 и Д-245. Варианты двигателей без наддува и с наддувом были выбраны с целью получения сравнительной оценки теплонапряженности их поршней.

Поршни дизелей ММЗ имеют полуоткрытую КС типа ЦНИДИ с объемнопленочным процессом смесеобразования. С учётом геометрической особенности такой КС поршень препарировался термопарами в характерных точках его головки.

МЕТОДЫ И СРЕДСТВА ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ

Термометрирование производилось по методике [4, 7] с целью выявления характера изменения температур в головках поршней на стационарных и нестационарных режимах работы дизелей. Передача термоэдс от термопар к измерительным приборам осуществлялась посредством токосъемника прерывистого действия.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ И ИХ ОБСУЖДЕНИЕ

1. Температурное состояние головок поршней дизеля Д-240 на стационарных режимах его работы

На первом этапе исследований температурное состояние поршней оценивалось при работе дизеля по нагрузочным характеристикам на частотах вращения коленчатого вала, соответствующих режимам максимального крутящего момента ($M_{e_{\max }},n=1600{\text{\hspace{0.33em}мин}}^{\text{-1}}$) и номинальной эффективной мощности ($N_{e_{ном}},n=2200{\text{\hspace{0.33em}мин}}^{\text{-1}}$).

Результаты измерения температуры в характерных точках серийного поршня показали, что максимальная температура имеет место на кромке КС($t_{k\max }$) со стороны расположения выпускного коллектора (термопара 1) и на режиме $M_{e_{\max }}$ при ${Р}_{е}=\mathrm{0,73}\text{\hspace{0.33em}МПа}$ достигает значений  $t_{k\max }=320{}^{\text{о}}\text{С}$. При этом максимальный радиальный перепад температур $\Delta t_{\text{кп}}$ по днищу поршня (кромка – периферия) – составил 61 ℃ (рис. 1, a).

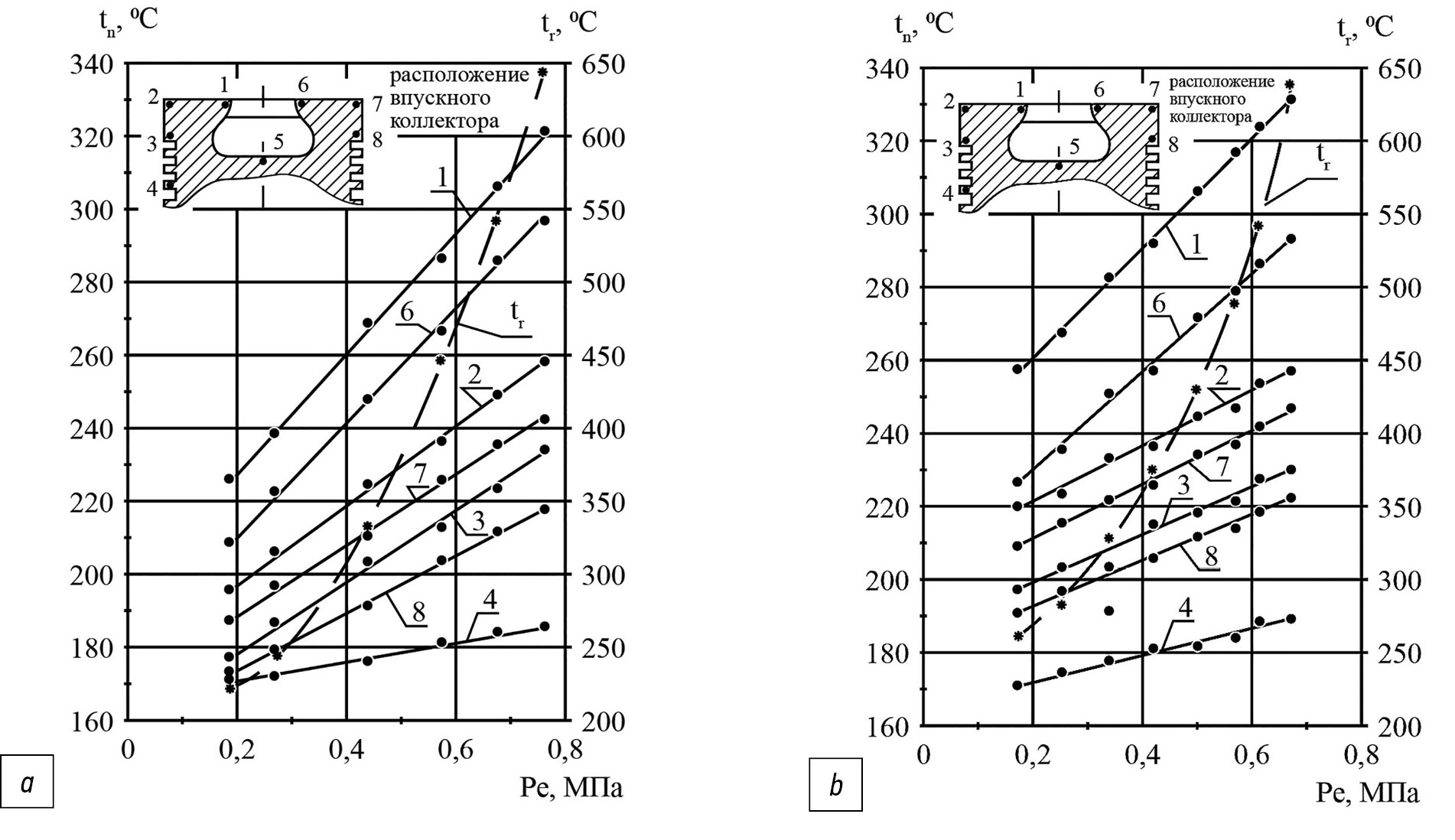

Рис. 1. Изменение температуры в характерных точках головки поршня дизеля Д-240 в зависимости от нагрузки (1…8 – термопары; T_r – температура выпускных газов): a) n=1600 мин^-1; b) n=2200 мин^-1. / Fig. 1. Temperature change at the characteristic points of the D-240 diesel piston head depending on the load (1 ... 8 – thermocouples; T_r – exhaust gas temperature): a) n=1600 min^-1; b) n=2200 min^-1.



На режиме номинальной эффективной мощности $N_{e_{ном}}$, максимальная температура кромки КС при ${Р}_{е}=\mathrm{0,66}\text{\hspace{0.33em}МПа}$ составила – 337 ℃, а максимальный радиальный перепад температур $\Delta t_{\text{кп}}$ по днищу поршня (кромка – периферия) – 74 ℃ (рис. 1, b).

Температура в зоне первого компрессионного кольца (термопара № 3) достигла 228 ℃ на режиме $M_{e_{\max }}$ и 231 ℃ на режиме $N_{e_{ном}}$.

Анализируя приведенные данные, следует отметить, что изменение режимов работы дизеля от холостого хода до $M_{e_{\max }}$ (рис. 1, a) и до $N_{e_{ном}}$ (рис. 1, b) вызвало рост температур в характерных точках поршня по зависимости близкой к линейной. Полученные результаты указывают на высокий уровень теплонапряженности поршней и несимметричность их теплового нагружения в зонах кромок КС в направлении впускного и выпускного коллекторов.

2. Температурное состояние головок поршней на стационарных режимах работы дизеля Д-245

Исследования дизеля Д-240 показали, что более высокие значения температуры головки поршня наблюдались со стороны выпускного коллектора. Это обстоятельство определило размещение термопар в поршне (особенно в зоне кромки КС) дизеля Д-245 (рис. 2). Увеличение их количества в зоне кромки КС вызвано необходимостью уточнения характера ее температурного состояния.

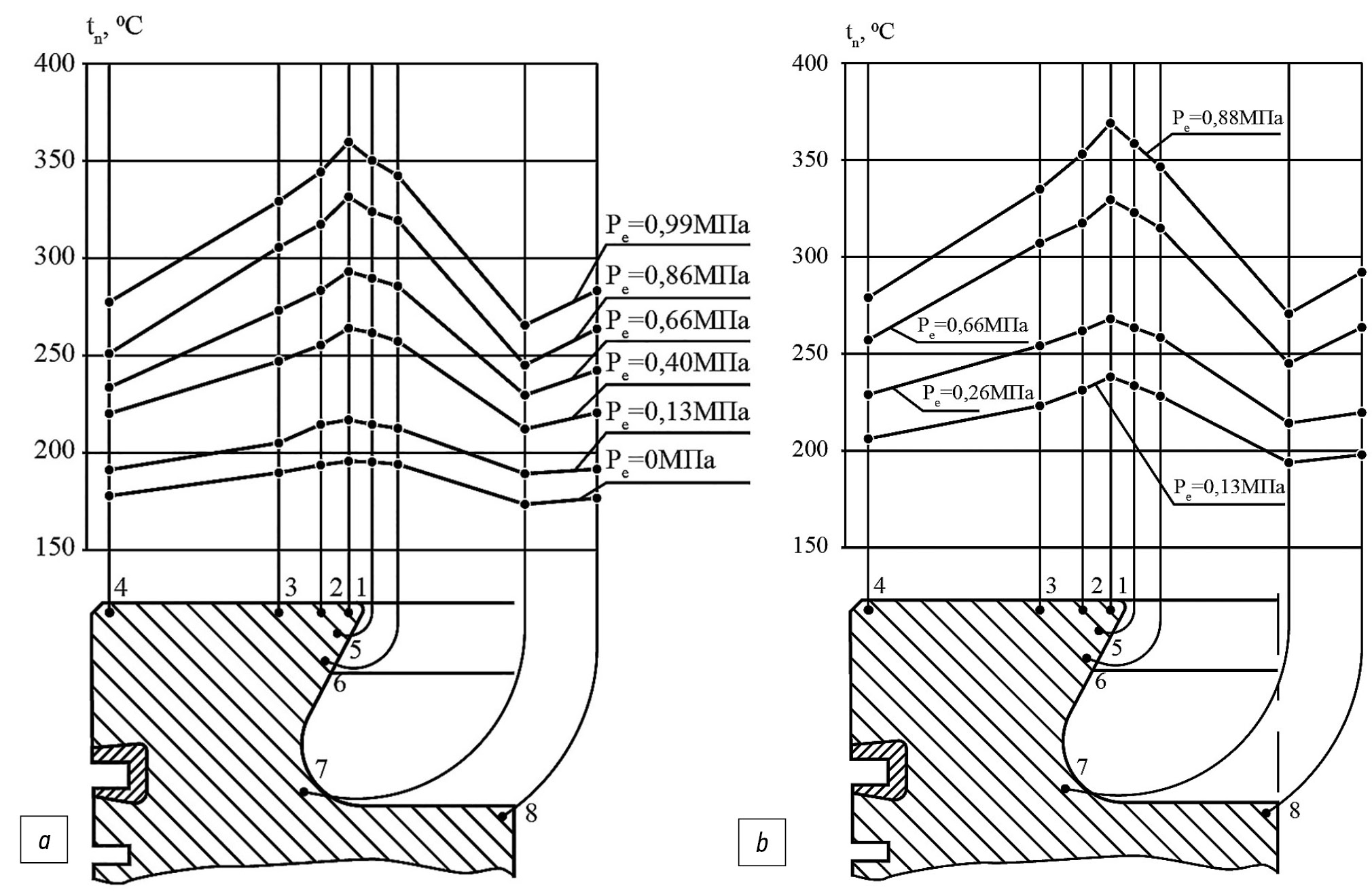

Рис. 2. Характер изменения температуры в головке поршня дизеля Д-245 в зависимости от нагрузки: a) n=1600 мин^-1; b) n=2200 мин^-1. / Fig. 2. The nature of the temperature change in the piston head of the D-245 diesel engine depending on the load: a) n=1600 min^-1; b) n=2200 min^-1.



В соответствии с задачей исследований были проведены измерения температуры в характерных точках головки поршня при работе дизеля Д-245 по нагрузочным характеристикам на частотах вращения соответствующих $M_{e_{\max }}$ и $N_{e_{ном}}$.

Анализ результатов исследований (рис. 2), показал, что на режимах $M_{e_{\max }}\left(P_e=0.99\text{\hspace{0.33em}МПа},n=1600{\text{\hspace{0.33em}мин}}^{\text{-1}}\right)$ и $N_{e_{ном}}\left(P_e=0.88\text{\hspace{0.33em}МПа},n=2200{\text{\hspace{0.33em}мин}}^{\text{-1}}\right)$ максимальные значения температуры на кромке КС ($t_{k\max }$) составили соответственно 357 ℃ и 368 ℃. В то же время величина радиального перепада температур между кромкой КС и периферийной частью днища поршня $\left(\Delta t_{\text{кп}}=\Delta t_{1-4}\right)$ была равна соответственно 83 ℃ и 90 ℃. Распределение температур в зоне кромки КС, как по днищу поршня (термопары 1, 2, 3), так по внутреннему контуру его КС (термопары 1, 5, 6) имело аналогичный характер.

Повышение нагрузки дизеля Д-245 от холостого хода до режимов $M_{e_{\max }}$ и $N_{e_{ном}}$ привело к увеличению температуры в каждой исследуемой точке. Необходимо отметить, что в зоне кромки КС темп нарастания температуры значительно возрос (рис. 2, a, 2, b).

Более высокий уровень температур и их перепадов в зоне кромки КС поршней (Д-245) $t_{k\max }=368{}^{\text{о}}\text{С},\Delta t_{\text{кп}}=90{}^{\text{о}}\text{С}$, в сравнении с поршнями (Д-240) $t_{k\max }=332{}^{\text{о}}\text{С},\Delta t_{\text{кп}}=74{}^{\text{о}}\text{С}$ характеризует повышенную теплонапряженность, а следовательно, и большую вероятность их термоусталостного разрушения. Для обеспечения заданного ресурса поршней (Д-245) необходимо стремиться к снижению температуры в зоне кромки КС, а также и радиального перепада температур по днищу.

3. Результаты исследований температурного состояния поршней дизеля Д-240 на нестационарных режимах его работы

На втором этапе исследований выбор цикла термонагружения дизеля осуществлялся с учетом наиболее характерных режимов работы трактора при пахоте. Кроме того, что в таких условиях дизель работает в узком диапазоне частот вращения коленчатого вала, было при-знано целесообразным проводить испытания при $n=2200{\text{\hspace{0.33em}мин}}^{\text{-1}}$.

Имитация нестационарных нагрузочных режимов работы дизеля на стенде достигалась за счет изменения цикловой подачи ТНВД, управление которым осуществлялось реверсивным электродвигателем.

Стабилизация температурного состояния поршней после изменения режима работы тракторного дизеля, как отмечается в работах [4, 9, 10], происходит примерно через 3...4 минуты. С целью определения максимальной амплитуды низкочастотных колебаний температуры в головке поршня, испытания первоначально проводили по симметричному циклу термонагружения (рис. 3, a). При этом продолжительность работы на режиме $N_{e_{ном}}$, соответствующая участку АВ (пахота), составляет ${\tau }_{\text{н}}=172\text{\hspace{0.33em}с}$, а на частичных нагрузках, близких к режиму холостого хода (участок СД – разворот трактора в конце поля), также составляет ${\tau }_{\text{о}}=172\text{\hspace{0.33em}с}$. Общая продолжительность цикла термонагружения (участок АД) составила ${\tau }_{\text{ц}}=360\text{\hspace{0.33em}с}$. Время работы дизеля на переходных режимах (участок ОА – трогание трактора с заглублением плуга, а также участок ВС – выглубление плуга) выбиралось равным ${\tau }_{\text{п}}=8\text{\hspace{0.33em}с}$.

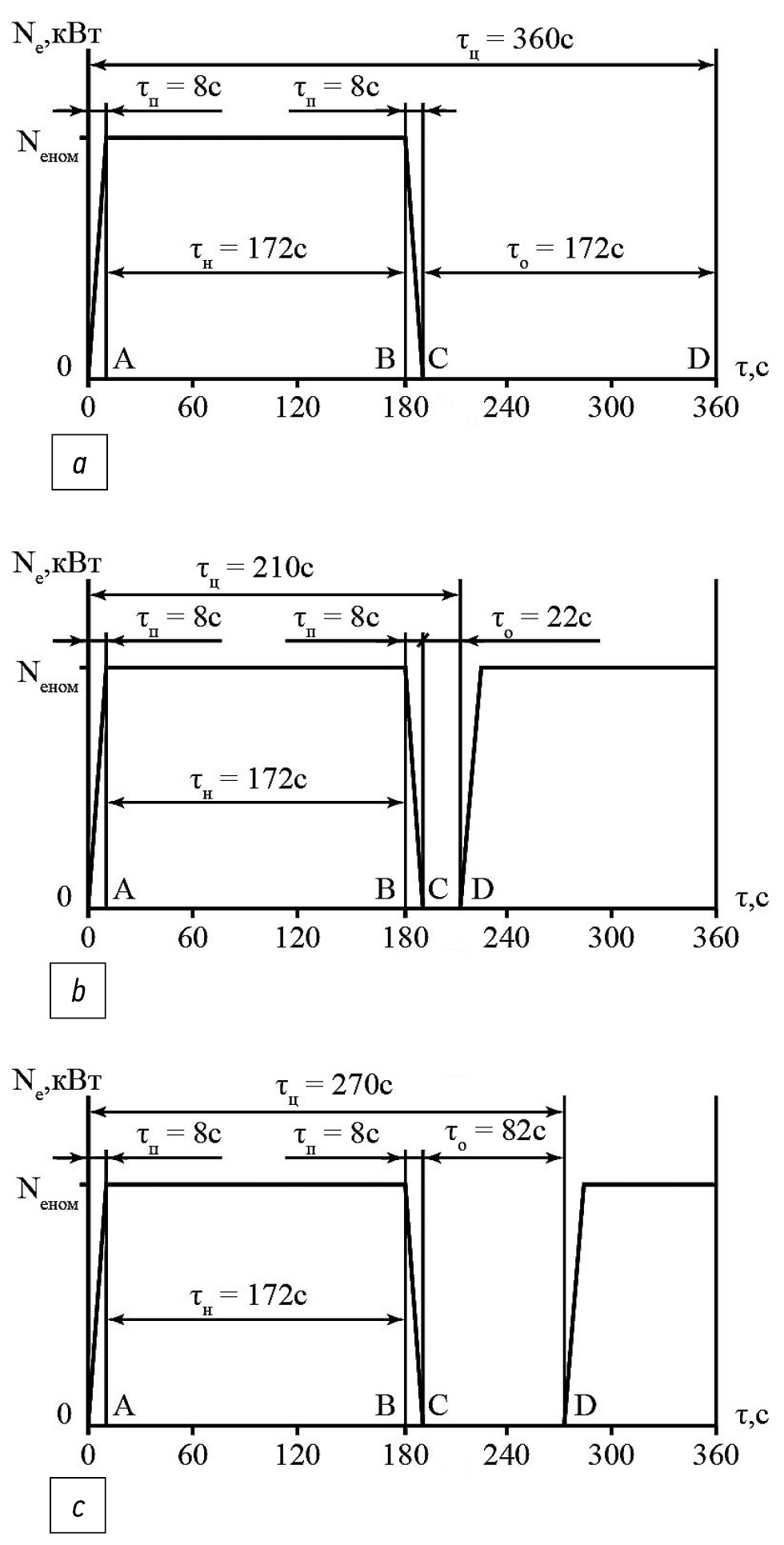

Рис. 3. Параметры циклов нагружения дизелей на моторном стенде. / Fig. 3. Parameters of diesel engine loading cycles on the engine test rig.



Анализируя результаты исследований, приведенные на рис. 4, необходимо отметить, что при набросе нагрузки в цикле термонагружения изменение температуры головки поршня в зоне кромки КС (термопара 1) и на периферии днища (термопара 2) происходило (в первые 20 с) с высоким темпом ее нарастания. Так, на кромке КС к данному моменту времени значения температуры составляли 82% от своего максимального значения при $N_{e_{ном}}$, а на периферии днища соответственно 85%. Стабилизация температурного состояния исследуемых поршней произошла только к 100–110 с после начала цикла термонагружения.

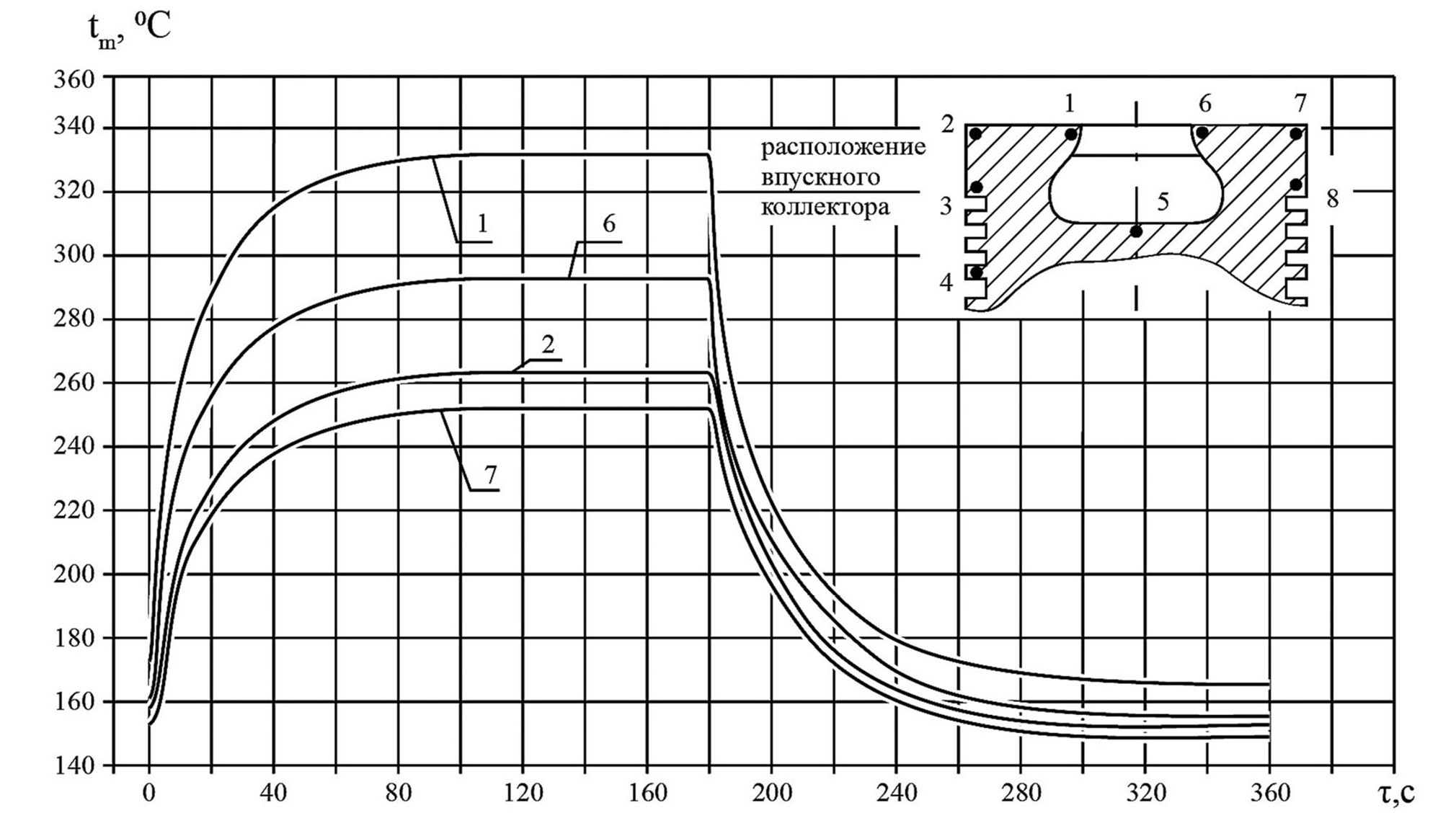

Рис. 4. Изменение температуры в головке поршня при циклическом термонагружении дизеля Д-240 на моторном стенде. / Fig. 4. Temperature change in the piston head during cyclic thermal loading of the D-240 diesel engine at the engine test rig.



Темп роста перепадов температур в поршне, как известно, обуславливает характер изменения термических напряжений. Результаты исследований выявили, что на переходном режиме работы дизеля с холостого хода до $N_{e_{ном}}$, перепад температур $\Delta t_{\text{кп}}$ в головке серийного поршня изменялся неравномерно и к 20 с достиг 58 °С, т. е. 78% от своего максимального значения (рис. 4).

При сбросе нагрузки было зарегистрировано резкое снижение температур в характерных точках головки поршня и радиального перепада температур $\Delta t_{\text{кп}}$, который достиг своего минимального значения после 50...60 с. Стабилизация теплового состояния головки поршня произошла к 120...130 с.

В условиях эксплуатации трактора при пахоте продолжительность его разворота составляет 30...60 с [4]. Поэтому с целью определения реальной амплитуды низкочастотных колебаний температуры в характерных точках поршня были произведены испытания дизеля Д-240 по циклу, приведенному на рис. 3, b.

Результаты термометрирования поршней по заданному циклу термонагружения показали, что амплитуда низкочастотных колебаний температуры в зоне кромки КС ($t_a^k$) уменьшилась. Если при "симметричном” цикле $t_a^k$ составляла 164 ℃, то при данном цикле она снизилась до 122 ℃ (рис. 5). Следовательно, сокращение продолжительности режима холостого хода ${\tau }_{\text{о}}$ со 172 до 22 с привело к снижению $t_a^k$ на 25%.

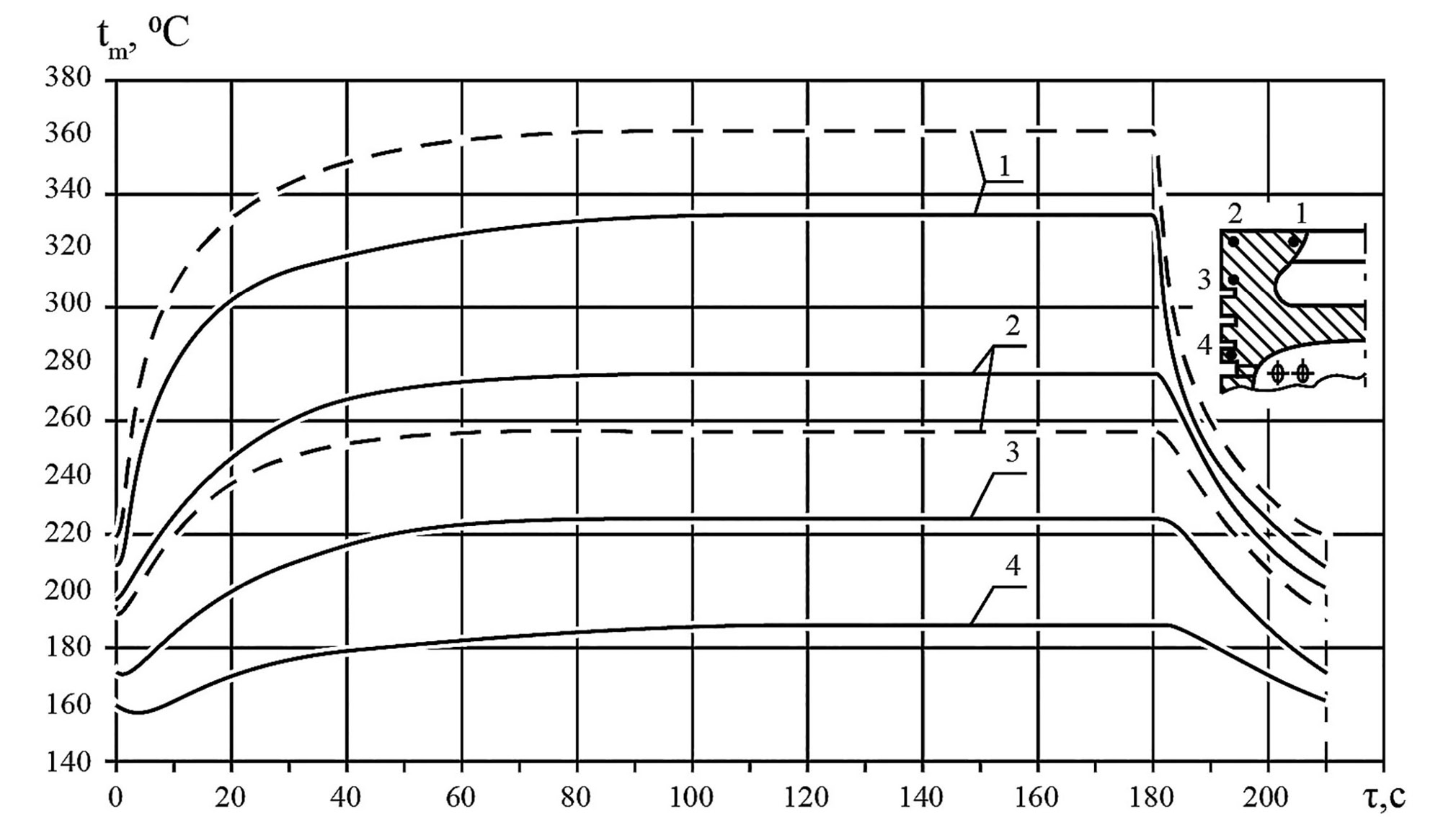

Рис. 5. Изменение температуры головки поршня при циклическом нагружении дизеля Д-240: – ${\theta }_{\text{впр}}=26°\text{п.к.в.}$; – ${\theta }_{\text{впр}}=36°\text{п.к.в}.$/ Fig. 5. Change of the piston head temperature under cyclic loading of the D-240 diesel engine: – ${\theta }_{\text{впр}}=26°СА$; – ${\theta }_{\text{впр}}=36°СА$.



Согласно данным [5], для ускорения термоциклических испытаний следует увеличивать амплитуду изменения температур на кромке КС ($t_a^k$) в цикле термонагружения. С этой целью были выполнены исследования нестационарного термонагружения головки поршня с увеличенным на 10° п.к.в. углом опережения вспрыскивания топлива ${\theta }_{\text{впр}}$ равным 36° вместо 26°. Результаты этих испытаний (рис. 5) показали, что увеличение ${\theta }_{\text{впр}}$ на 10° привело к повышению максимальной температуры на кромке КС ($t_{k\max }$) на 28–30°, радиального перепада по днищу ($\Delta t_{\text{кп}}$) – на 9–12°, а амплитуды температур на кромке $t_a^k$ на 18–20°.

Кроме того, увеличились максимальные значения скорости нагрева кромки КС с 12 °С/с до 14 °С/с и скорости ее охлаждения с 13 °С/с до 18 °С/с (рис. 6). Таким образом, увеличение ${\theta }_{\text{впр}}$ позволяет ужесточить цикл термонагружения поршней с целью сокращения термоциклических испытаний поршней.

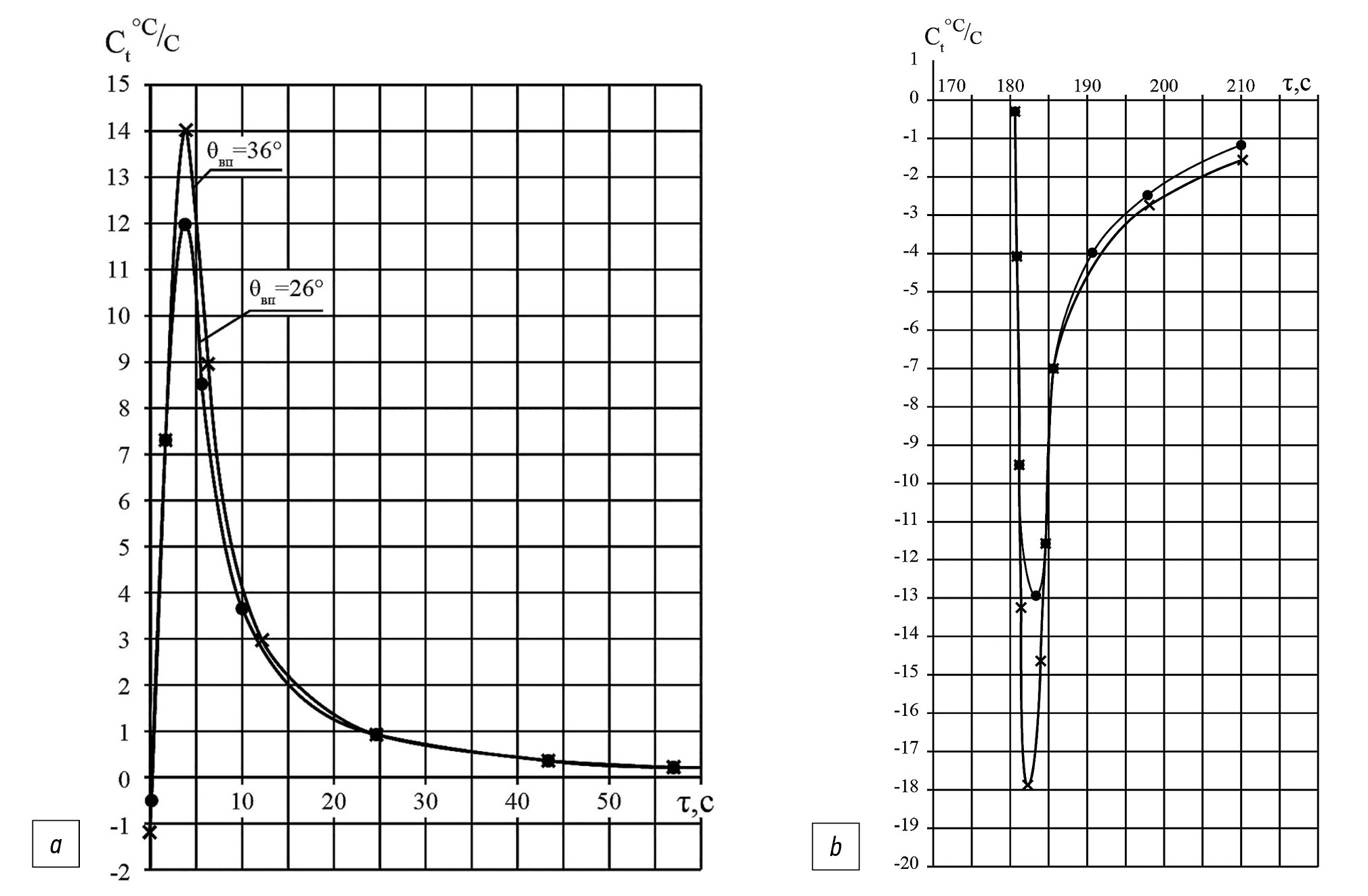

Рис. 6. Влияние угла опережения впрыскивания топлива на скорость изменения температуры в зоне кромки КС: a) при набросе нагрузки; b) при сбросе нагрузки. / Fig. 6. Influence of the fuel injection advance angle on the rate of temperature change in the zone of the combustion chamber edge: a) during loading; b) during unloading.



4. Результаты исследований температурного состояния головок поршней на нестационарных режимах работы дизеля Д-245

Определение и выбор параметров циклов термонагружения необходимы для последующей разработки методики ускоренных моторных испытаний поршней на термоциклическую стойкость. При этом основной задачей настоящих исследований являлось выявление зависимостей изменения температуры в характерных точках поршней при работе дизелей на нестационарных (резко изменяющихся) режимах.

Определение максимальной амплитуды низкочастотных колебаний температуры в поршне первоначально осуществлялось по симметричному (рис. 3, a) циклу термонагружения. Результаты термометрирования поршня, приведенные на рис. 7, позволяют констатировать, что период стабилизации температурного состояния поршня дизеля Д-245 вследствие инерционности ТКР (при резком нагружении двигателя) возрос по сравнению с поршнем дизеля Д-240, на 20...30 с. Кроме того, форсирование дизеля посредством газотурбинного наддува привело к росту амплитуды низкочастотных колебаний температуры поршня Д-245. Так, если у поршня Д-240 она была равна 164 °С, то у поршня Д-245 достигла 188 °С, т. е. увеличилась на 15%.

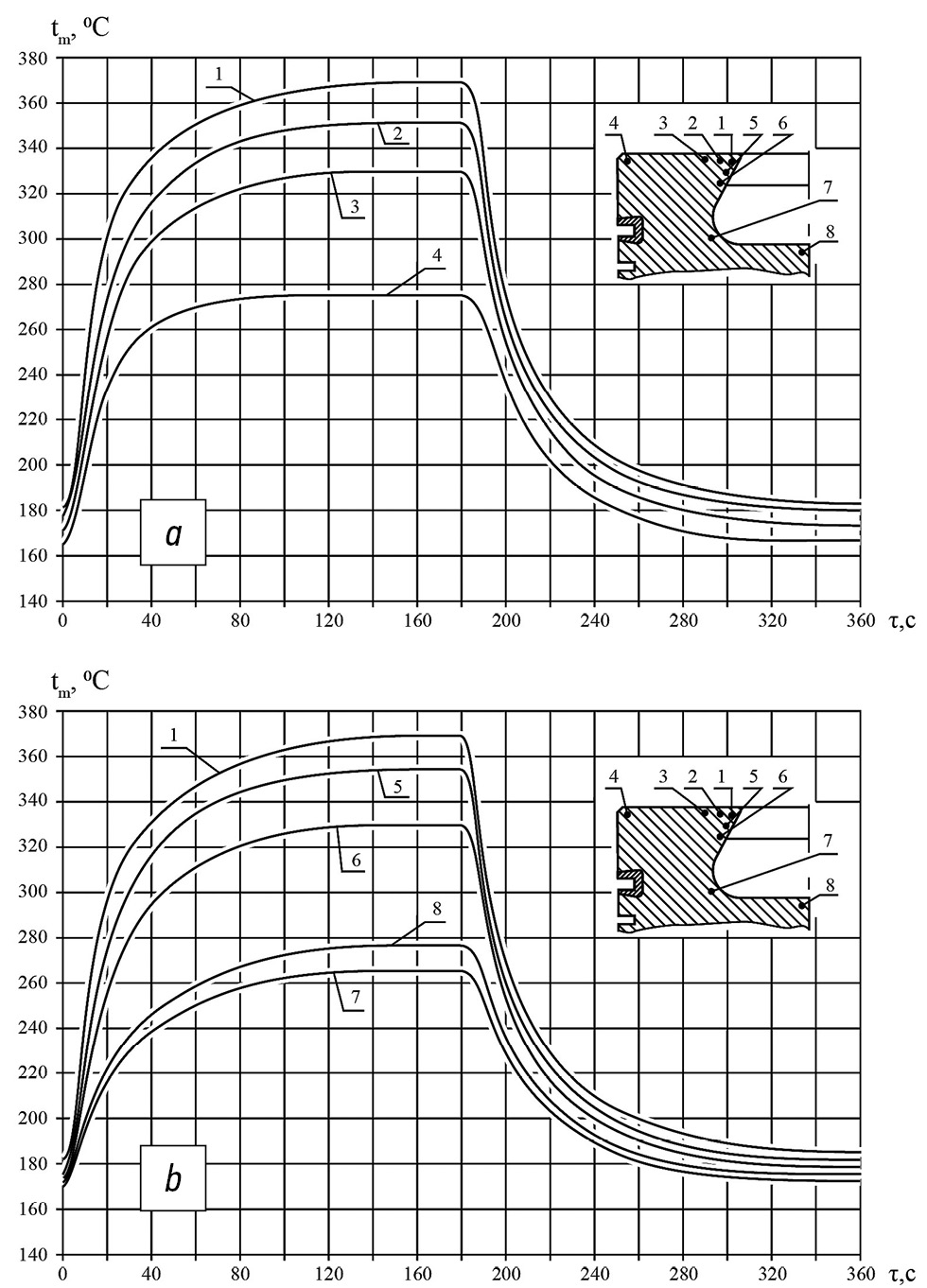

Рис. 7. Изменение температуры в характерных точках головки поршня при симметричном цикле термонагружения дизеля Д-245: a) термопары 1, 2, 3, 4; b) термопары 1, 5, 6, 7, 8. / Fig. 7. Temperature change at the characteristic points of the piston head during the symmetrical cycle of thermal loading of diesel engine D-245: a) thermocouples 1, 2, 3, 4; b) thermocouples 1, 5, 6, 7, 8.



Анализируя зависимости изменения температуры в характерных точках поршня (рис. 7, а и 7, b) и радиального перепада температур по днищу ($\Delta t_{\text{кп}}$) можно отметить, что темп их нарастания при набросе нагрузки был выше, чем у поршня Д-240. Например, если к 20 с у поршня Д-245 в зоне кромки КС температура достигла 298 °C, а радиальный перепад по днищу $\Delta t_{\text{кп}}=64{}^{\text{o}}\text{C}$, то у поршня Д-240 соответственно 283 ℃ и 56 ℃.

При сбросе нагрузки, особенно в первые 2...5 с, темп снижения температур и их перепадов был ниже, чем у поршня (Д-240). Это объясняется тем, что цикловая подача топлива в цилиндры дизеля Д-245 превышала таковую у дизеля Д-240 на 18%.

Для разработки методики термоциклических испытаний, кроме максимальных значений температур в характерных точках головки поршня, важно знать величину радиального перепада по днищу, а также и амплитуду низкочастотных колебаний температур ($t_a^k$) в зоне кромки КС. В связи с этим были проведены испытания дизеля Д-245 по циклам, приведенным на рис. 3.

Результаты термометрирования поршней по предложенным параметрам цикла нагружения дизеля (рис. 8) отличаются от результатов, полученных при симметричном цикле. Так в полуцикле охлаждения (при сбросе нагрузки) на режиме ${\tau }_{\text{о}}=22\text{\hspace{0.33em}с}$ температура на кромке КС достигла 242 ℃. В то же время на режимах ${\tau }_{\text{о}}=82\text{\hspace{0.33em}с}$ и ${\tau }_{\text{о}}=172\text{\hspace{0.33em}с}$ составило соответственно 192 ℃ и 180 ℃. Анализируя предложенные параметры нагружения поршней (${\tau }_{\text{о}}=22\text{\hspace{0.33em}с}$, ${\tau }_{\text{о}}=82\text{\hspace{0.33em}с}$ и ${\tau }_{\text{о}}=172\text{\hspace{0.33em}с}$), при сбросе нагрузки можно указать на удовлетворительную сопоставимость результатов исследований ${\tau }_{\text{о}}=82\text{\hspace{0.33em}с}$ и ${\tau }_{\text{о}}=172\text{\hspace{0.33em}с}$, так как максимальное расхождение между ними не превышало 12 ℃. Следует отметить, что с точки зрения сокращения продолжительности цикла термонагружения поршней при ускоренных моторных испытаниях не стоит стремиться к увеличению ${\tau }_{\text{o}}>82\text{\hspace{0.33em}c}$, т. к. к этому моменту времени $t_a^k$ уже составляет 94% от своего максимального значения.

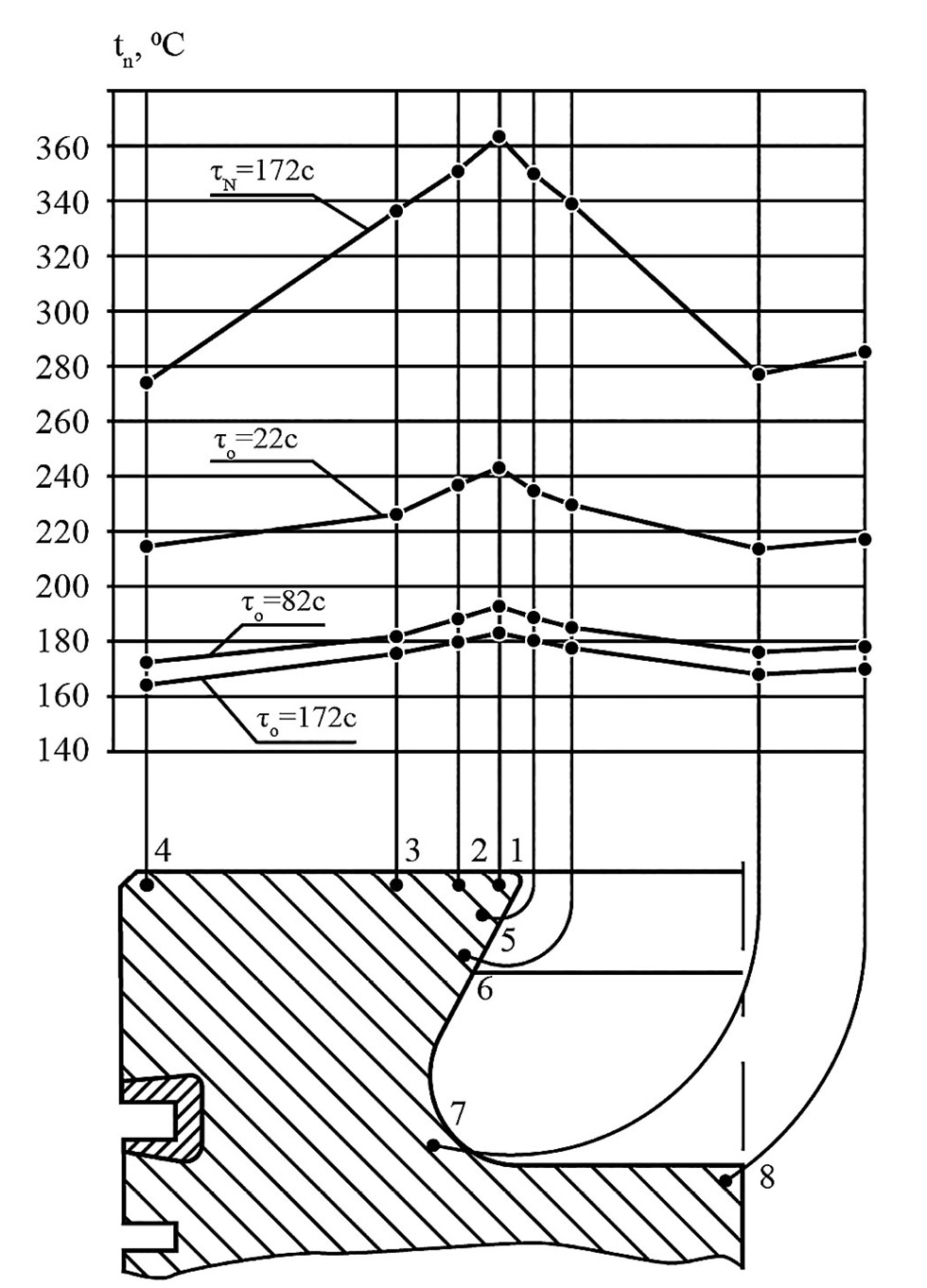

Рис. 8. Влияние режимов термоциклического нагружения дизеля Д-245 на амплитуду изменения температуры в характерных точках поршня. / Fig. 8. Influence of thermal cyclic loading modes of the D-245 diesel engine on the amplitude of temperature change at the characteristic points of the piston.



ЗАКЛЮЧЕНИЕ

Результаты исследований показывают, что температурное состояние головки поршней дизеля Д-245 имеет более высокий уровень теплонапряженности по сравнению с поршнем дизеля Д-240. Полученные сведения о температурном состоянии серийных поршней дизелей Д-240 и Д-245 могут в последующем оказаться полезными для получения сравнительной оценки с другими вариантами поршней (с КС типа ЦНИДИ), имеющих конструктивные или технологические особенности [2].

Разработанный цикл термонагружения, у которого общая продолжительность наброса нагрузки составляет 180 с, а сброса – 90 с, можно рекомендовать для проведения ускоренных моторных испытаний поршней на термоциклическую стойкость.

С целью ускорения термоциклических испытаний рекомендуется:

• увеличить угол опережения впрыскивания топлива с 26° п.к.в. до 36° п.к.в.;
• уменьшить радиус кромки КС поршней до 0,5 мм, а образующую наклона КС выполнить под углом 45°.

Результаты выполненных исследований на моторном стенде позволяют корректировать режимы цикла термонагружения поршней на созданном [11] безмоторном тепловом стенде.

Результаты термометрирования могут быть полезны для уточнения граничных условий 1-го рода в зоне кромки КС при расчете поршней методом МКЭ.
