Improvement of the design of the feed mixer and analysis of its performance

Full Text

ВВЕДЕНИЕ

Наукой и практикой доказано, что кормление полнорационными кормосмесями позволяет повысить продуктивность кормов на 5…9%, увеличить привес молодняка крупного рогатого скота на 11…20% в сравнении с раздельным скармливанием кормовых компонентов. При этом экономится до 10…15% кормов [1]. Наибольшее распространение получило приготовление рассыпных кормосмесей. Аналитический обзор научно-исследовательских работ в области техники и технологии приготовления полнорационных кормосмесей показал преимущество применения кормосмесителей периодического действия. Это связно с тем, что ввиду циркуляции в смесителе кормовых компонентов достигается высокое качество кормосмеси. Вместе с тем остается актуальным вопрос исследования и выбора рациональных параметров усовершенствованных идейных вариантов в направлении экономии энергоресурсных затрат.

ОБЪЕКТ И МЕТОД ИССЛЕДОВАНИЯ

Объектом исследования служил разработанный нами усовершенствованный вариант вертикального смесителя (рис. 1).

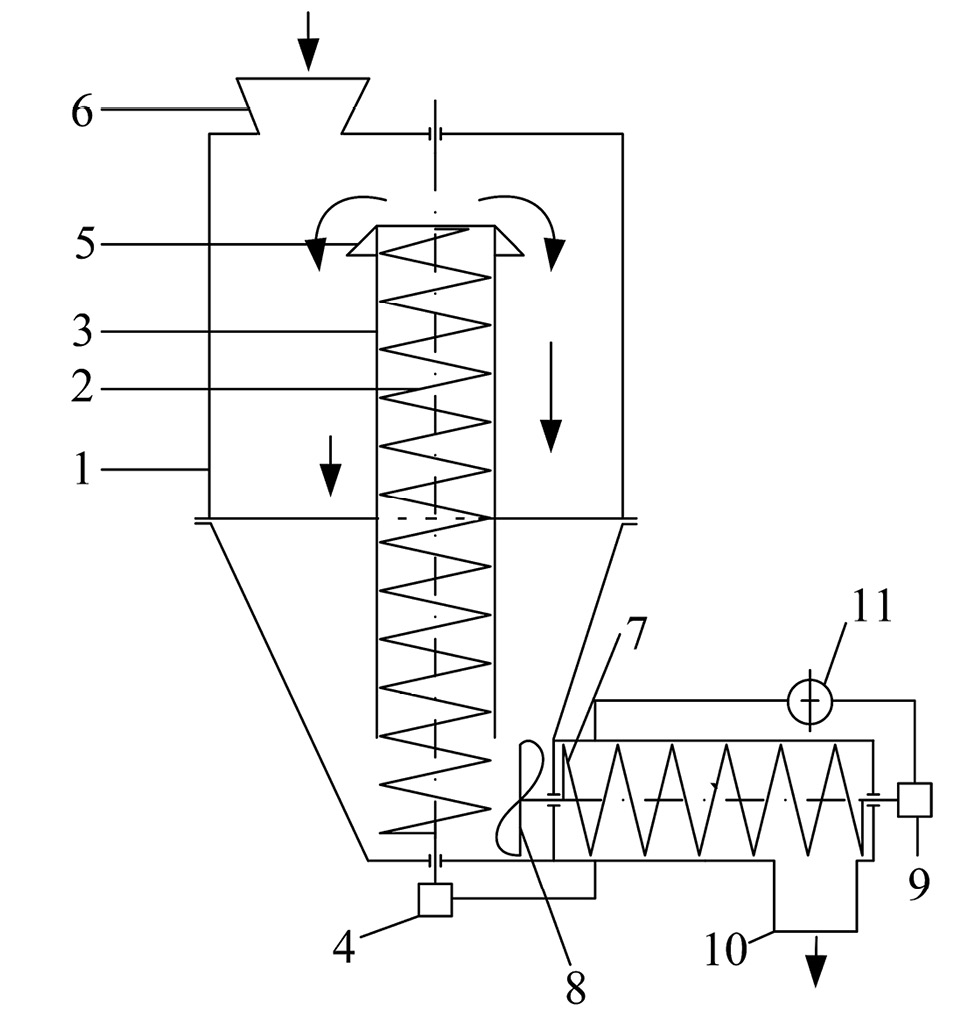

Рис. 1. Шнековый смеситель: 1 – бункер цилиндроконической формы; 2 – вертикальный шнек; 3 – кожух, охватывающий шнек; 4 – привод; 5 – рассеиватель; 6 – приемник; 7 – горизонтальный шнек-транспортер; 8 – лопастной разрыхлитель; 9 – привод горизонтального шнека; 10 – выходное окно; 11 – часовой механизм.

Смеситель работает в следующем порядке. В начале процесса через приемник кормов – 6 в бункер – 1 загружается компонентами полнорационная кормосмесь. Часовой механизм – 11 регулируется на заранее экспериментально установленную оптимальную продолжительность смешивания. После этого включается привод – 4 вертикального шнека – 2. Шнек – 2, захватывая кадку компонентов кормосмеси в бункере – 1, поднимает их, одновременно смешивая, к верхнему торцу кожуха – 3, где компоненты кормосмеси по поверхности рассеивателя возвращаются в бункер – 1 и с помощью шнека – 2 циркулируются внутри бункера – 1. Циркуляция продолжается до полного смешивания кормовых компонентов, согласно заранее установленному на часовом механизме – 11 времени. Действием этого механизма при достижении заданного временного ограничения останавливается привод – 4 вертикального шнека – 2 и включается в работу привод – 9 горизонтального шнека-транспортера – 7. При этом лопастной рыхлитель – 8, вращаясь вместе с шнеком-транспортером – 7, исключает сводообразование в нижней конической части бункера – 1, благодаря чему создаются благоприятные условия без задержки вывода готовой смеси из смесителя.

При проектировании разработанной установки в методическом плане возникает необходимость осуществить расчет производительности и емкости смесителя. Целью данной работы было решение этой задачи.

РЕЗУЛЬТАТЫ ИХ ОБСУЖДЕНИЕ

Производительность смесителей разделяют на технологическую, цикловую и среднечасовую (фактическую) [2]. Технологическая производительность характеризует интенсивность процесса, цикловая – соответствие времени выполнения определенного объема работ зоотехническим требованиям.

Среднечасовая производительность рассчитывается по цикловой зависимости:

$Q=\frac{M}{t_{\text{з}}+t_{\text{с}}+t_{\text{в}}}\cdot \left[\sum _{i=1}^n{\eta }_i-\left(n-1\right)\right]$, (1)

где $\frac{M}{t_{\text{з}}+t_{\text{с}}+t_{\text{в}}}$ – цикловая производительность, т/ч; $\sum _{i=1}^n{\eta }_i-\left(n-1\right)$ – общий коэффициент внециклового времени; М – масса находящихся в смесителе кормов, т; $t_{\text{з}},t_{\text{с}},t_{\text{в}} -$время загрузки, смешивания и выгрузки кормов, ч; ${\eta }_i$ – частный коэффициент внециклового времени; $n$ – число частных коэффициентов внециклового времени.

Подставив в формулу (1) значения частных коэффициентов [3] и сделав соответствующие преобразования, получим

$Q=\frac{M}{t_{\text{з}}+t_{\text{с}}+t_{\text{в}}}\cdot \left(1-\frac{1}{T}\sum _{i=1}^n{t}_i\right)$, (2)

где $t_i$ – время выполнения i–й внецикловой операции, ч; Т – общее время работы смесителя, ч.

Выразить время отдельных операций смесителя можно через его основные параметры.

1. Время загрузки кормов $t_{\text{з}}$ и выгрузки готовой смеси $t_{\text{в}}$ с некоторым допущением найдем по формулам

$t_{\text{з}}=\frac{\psi V\mu }{A_{\text{з}}}$ , $t_{\text{в}}=\frac{\psi V\mu }{A_{\text{в}}}$, (3)

где ψ – коэффициент использования емкости смесителя; V – емкость смесителя, м³; μ – плотность смеси, т/м³; A_з, А_в, – производительность загрузки (ручной или механизированной) и выгрузки, т/ч.

Случай, когда загрузка смесителя происходит одновременно со смешиванием, не рассматривается.

2. Время t_с можно определить по кинетике процесса смешивания кормов. Зависимость безразмерного критерия качества смеси Е_t от времени смешивания представляется уравнением (4):

$E_t=E_{\text{тп}}\left\{1+\frac{1-E_{\text{тп}}}{E_{\text{тп}}}\cdot e^{-\alpha \left[t_{\text{с}}-\tau \left(1-e^{-\frac{{}_{t_{\text{с}}}}{\tau }}\right)\right]}\right\}$, (4)

где $E_{\text{тп}}$ – предельное значение критерия $E_{\text{т}}$ при (t_с →∞); α – удельная интенсивность смешивания кормов, ч^-1; τ – коэффициент, учитывающий инертность системы, ч.

Рассматривая формально в (4) время t_с как случайную величину [5] и пренебрегая в установившемся режиме работы смесителя произведением $\tau \left(1-e^{-\frac{{}_{t_{\text{с}}}}{\tau }}\right)$, можно построить обратную функциональную зависимость:

$t_{\text{с}}=-\frac{1}{\alpha }\cdot \ln \frac{E_{\text{т}}-E_{\text{тп}}}{1-E_{\text{тп}}}$. (5)

В системе координат t_с и $x=\ln \frac{E_{\text{т}}-E_{\text{тп}}}{1-E_{\text{тп}}}$, при 1> Е_т> Е_тп зависимость (5) выражается линейной функцией.

Согласно существующей методике [6], среднее значение (математическое ожидание) случайного параметра t_с можно представить следующим образом:

$t_{\text{с}}=-\frac{1}{\alpha }\cdot \underset{x_{\min }}{\overset{x_{\max }}{\int }}x\cdot f\left(x\right)\cdot dx$, (6)

где $f\left(x\right)$ – дифференциальный закон распределения параметра х; х_mах и х_min – минимальное и максимальное значения параметра х в данный момент времени.

Если предположить, что исходный параметр х в процессе смешивания изменяется по закону нормального распределения [6], то

$t_{\text{с}}=-\frac{1}{\alpha \sigma \sqrt{2n}}\cdot \underset{x_{\min }}{\overset{x_{\max }}{\int }}x\cdot e^{\frac{{\left(x-x_{\text{ср}}\right)}^2}{2{\sigma }^2}}\cdot dx$, (7)

где σ – среднее квадратическое отклонение параметра х; х_ср – среднее значение параметра.

Интеграл в этой формуле не выражается через элементарные функции, поэтому для его вычисления введем функцию – нормальную [7]. Тогда

$t_{\text{с}}=-\frac{1}{\alpha }\cdot \Phi \left(\frac{\epsilon }{\sigma }\right)\cdot \ln \frac{E_{\text{т ср}}-E_{\text{тп}}}{1-E_{\text{тп}}}$, (8)

где $E_{\text{т ср}}$ – среднеарифметическое значение безразмерного критерия качества смеси; $\Phi \left(\frac{\epsilon }{\sigma }\right)$ – нормированная функция Лапласа; ε – максимальное отклонение в данный момент времени значений параметра х от центра рассеивания.

3. При работе смесителей неизбежны потери времени из-за остановок по технологическим причинам, проведения технического ухода и устранения технологических отказов. Эти потери устанавливаются по хронометражным данным и с некоторым допущением принимаются как линейные функции чистого рабочего времени [8], т. е.

$\sum _{i=1}^n{t}_i=t_{\text{с}}\cdot \sum _{i=1}^n{\delta }_i$, (9)

где ${\delta }_i$ – коэффициент пропорциональности, равный отношению времени выполнения i-й внецикловой операции ко времени смешивания.

Подставим полученные зависимости в выражение (2), тогда

$Q=\frac{\psi V\mu \cdot \left[1+\frac{2\cdot {\displaystyle \sum _{i=1}^n{\delta }_i}}{T\alpha }\cdot \Phi \left(\frac{\epsilon }{\sigma }\right)\cdot \ln \frac{E_{\text{т ср}}-E_{\text{тп}}}{1-E_{\text{тп}}}\right]}{\psi V\mu \cdot \left(\frac{1}{A_{\text{з}}}+\frac{1}{A_{\text{в}}}\right)-\frac{2}{\alpha }\cdot \Phi \left(\frac{\epsilon }{\sigma }\right)\cdot \ln \frac{E_{\text{т ср}}-E_{\text{тп}}}{1-E_{\text{тп}}}}$. (10)

В качестве примера рассмотрим влияние изменения емкости смесителя на его производительность. Представим (10) как функцию объема:

$Q=\frac{a\cdot V\cdot \left(1+b\cdot C_V\right)}{d\cdot V-C_V}$ , (11)

где $a,b,d$ – постоянные коэффициенты; $C_V$ – коэффициент, численное значение которого зависит от емкости смесителя.

Пусть емкость смесителя увеличена в m раз (m >1), тогда

$Q_m=\frac{a\cdot m\cdot V\cdot \left(1+b\cdot C_{Vm}\right)}{d\cdot m\cdot V-C_{Vm}}$. (12)

Степень изменения производительности смесителя

$\frac{Q_m}{Q}=\frac{m\cdot \left(1+b\cdot C_{Vm}\right)\cdot \left(d\cdot V-C_V\right)}{\left(d\cdot m\cdot V-C_{Vm}\right)\cdot \left(1+b\cdot C_V\right)}$ . (13)

Производительность смесителя увеличится, если

$m\cdot \left(1+b\cdot C_{Vm}\right)\cdot \left(d\cdot V-C_V\right)>\left(d\cdot m\cdot V-C_{Vm}\right)\cdot \left(1+b\cdot C_V\right)$,

или

$C_{Vm}>\frac{C_V\cdot m\cdot \left(1+d\cdot V\cdot b\right)}{1+m\cdot d\cdot V\cdot b-m\cdot b\cdot C_V+b\cdot C_V}$. (14)

Выполнение этого условия обеспечивается в основном коэффициентами b и $C_V$. Особенно велика роль коэффициента b. При b→0 $C_{Vm}>m{C}_V$. Однако для большинства распространенных смесителей $C_{Vm}=m{C}_V$ [9].

Таким образом, установлено, что с конструктивно-технологической точки зрения емкость смесителя вертикального кормосмесителя периодического типа не всегда служит основным фактором, повышающим их производительность.

Определено, что максимальная производительность смесителя вертикального кормосмесителя периодического типа в основном обеспечивается количеством циклов шнека, периодической принудительной подачей смеси, а качество перемешивания – углом наклона ребер.

ЗАКЛЮЧЕНИЕ

1. Установлено, что с конструктивно-технологической точки зрения емкость смесителя вертикального кормосмесителя периодического типа не всегда служит основным фактором, повышающим их производительность.
2. Определено, что максимальная производительность смесителя вертикального кормосмесителя периодического типа в основном обеспечивается количеством циклов шнека, периодической принудительной подачей смеси, а качество перемешивания – углом наклона ребер.
