Field testing of a disk-chisel harrow
- Authors: Tarasenko B.F.1, Khav’yarimana E.1, Drobot V.A.1, Rudnev S.G.1
-
Affiliations:
- Kuban State Agrarian University named after I.T. Trubilin
- Issue: Vol 90, No 3 (2023)
- Pages: 225-232
- Section: Theory, designing, testing
- URL: https://journals.eco-vector.com/0321-4443/article/view/229490
- DOI: https://doi.org/10.17816/0321-4443-229490
- ID: 229490
Cite item
Abstract
BACKGROUND: The present state of the global agricultural industry caused by growing consumption of crop and livestock products demands its practical solution that can be achieved, first of all, using high-quality equipment for production and its constant improvement and renovation. Regarding this, using high-quality tillage units which partially or completely improve productiveness and reduce energy consumption during their operation becomes necessary.
AIMS: Process mechanization and improvement of quality of soil cultivating with the developed refined tillage tool.
METHODS: Accomplishment of the given research tasks and ensuring the demaned quality of soil cultivating are done with making changes in working bodies of a disk-chisel harrow at its operation at various velocities on the experimental field by means of adjustment of disk attack angle and measurement of corresponding performance indicators of the unit. Processing of the theoretical data was performed with the Microsoft Excel 2007 software of the Microsoft Office software package.
RESULTS: With the comparison of the data obtained at observing the soil external state before and after disk attack angle adjustment, it may be concluded that the proposed technical equipment gives better soil cultivating with the disk attack angles of 15° and 30°. At this adjustment level it can be observed that soil is cultivated properly with a pretty good overturning.
CONCLUSIONS: With the analysis of the given data, it is found that the tendency of values of productiveness and specific resistance indicators begin to change. The larges fuel consumption is observed at disk module adjustment to 45°.
Full Text
ВВЕДЕНИЕ
В настоящее время при выращивании сельскохозяйственных культур в целом, и зерновых культур в частности, требуется, чтобы почва была хорошо обработана для облегчения роста этих растений [1]. Чтобы обработка была качественной, используемое оборудование должно быть хорошо приспособлено для этого [2]. Поэтому, операции по обработке почвы должны соответствовать агротехнологическим требованиям при возделывании растений [3].
В случае зерновых культур необходимо учитывать глубину обработки и угол атаки дискового блока, поскольку именно эти параметры оказывают решающее влияние на качество основной обработки почвы.
ЦЕЛЬ ИССЛЕДОВАНИЙ
Целью исследования являются механизация процесса и повышение качества обработки почвы разработанным усовершенствованным почвообрабатывающим орудием.
Для выполнения поставленной цели поставлены следующие задачи:
- Произвести краткий анализ состояния приемов и существующих технических средств обработки почвы.
- Предложить универсальную конструкцию агрегата [4] механизированных процессов для снижения трудозатрат на регулировки, расширения функциональных возможностей и повышения качества обработки почвы.
МЕТОДЫ И СРЕДСТВА
Для решения поставленных выше задач было разработано комбинированное почвообрабатывающее орудие, предназначенное для комбинированной обработки почвы, как дисками, так и с помощью лап-глубокорыхлителей с боковыми ножами, установленными на глубину обработки (рис. 1).

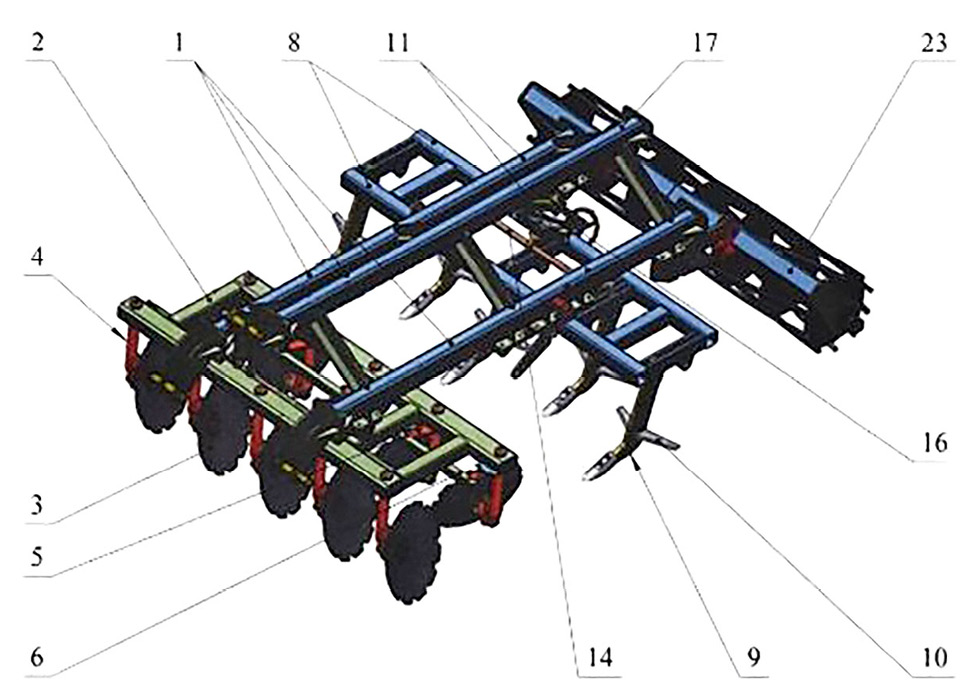

Рис. 1. Схема агрегата: 1 – рама продольная; 2 – рама дискового модуля; 3 –диск сферический; 4 –стойка индивидуальная; 5 – рычаг; 6 – планка; 8 – рама чизельного модуля; 9 – лапа-глубокорыхлитель; 10 –нож боковой; 11 – балка нижняя; 14 – ось; 16 –домкрат винтовой; 17 – балка верхняя; 23 – крепление. / Fig. 1. The unit’s layout: 1 – a longitudinal frame, 2 – a disk module frame; 3 – a spherical disk; 4 – an individual strut; 5 – a lever; 6 – a rack; 8 – a chisel module frame; 9 – a deep tiller; 10 – a lateral knife; 11 – a lower beam; 14 – an axle; 16 – a screw-jack; 17 – an upper beam; 23 – a mounting.
При проведении работ на опытном поле, расположенном в Красноармейском районе Краснодарского края, была осуществлена основная обработка почвы диско-чизельной бороной, изготовленной согласно указанной схемы.
Опыты проводились при скоростях движения агрегата 6,2; 6,5; 6,7 и 6,8 км/ч, что соответствует углу регулировки дисковых рабочих органов [5].
На рис. 2 и 3 представлена предлагаемая диско-чизельная борона во время испытаний в прицепном варианте.

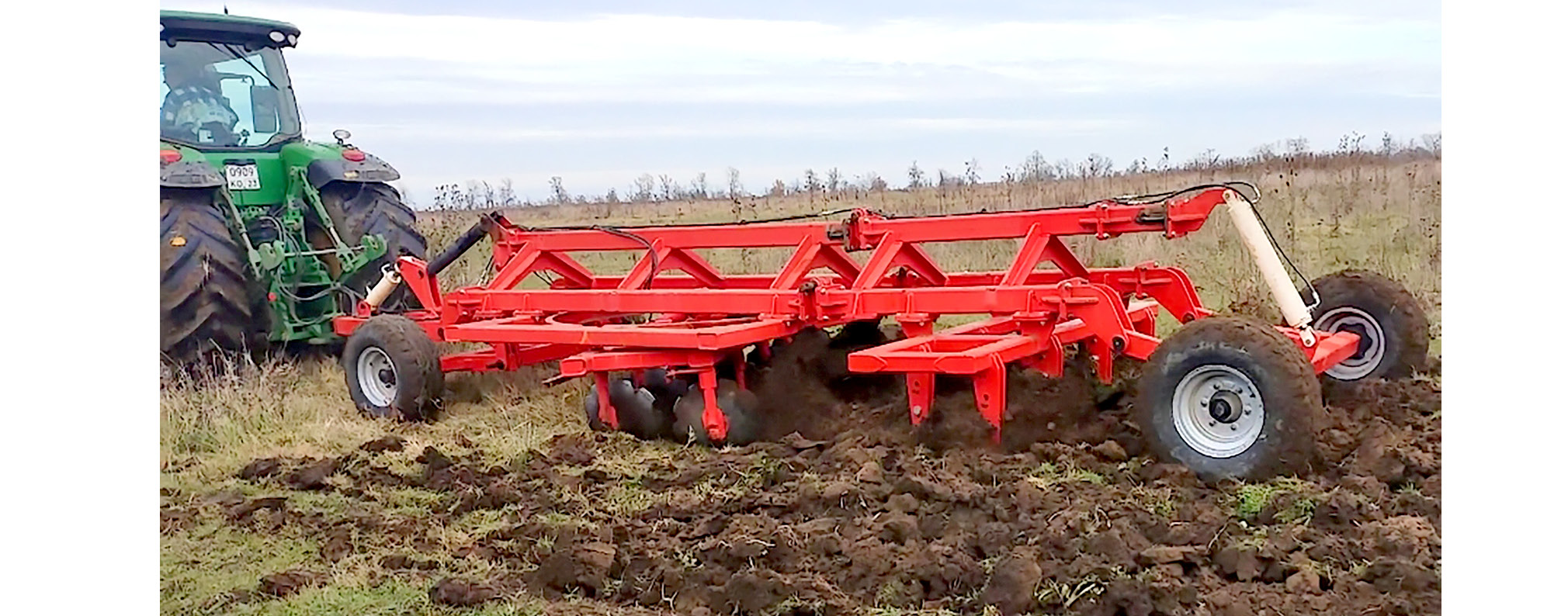

Рис. 2. Диско-чизельная борона во время испытаний. / Fig. 2. The disk-chisel harrow at the testing.

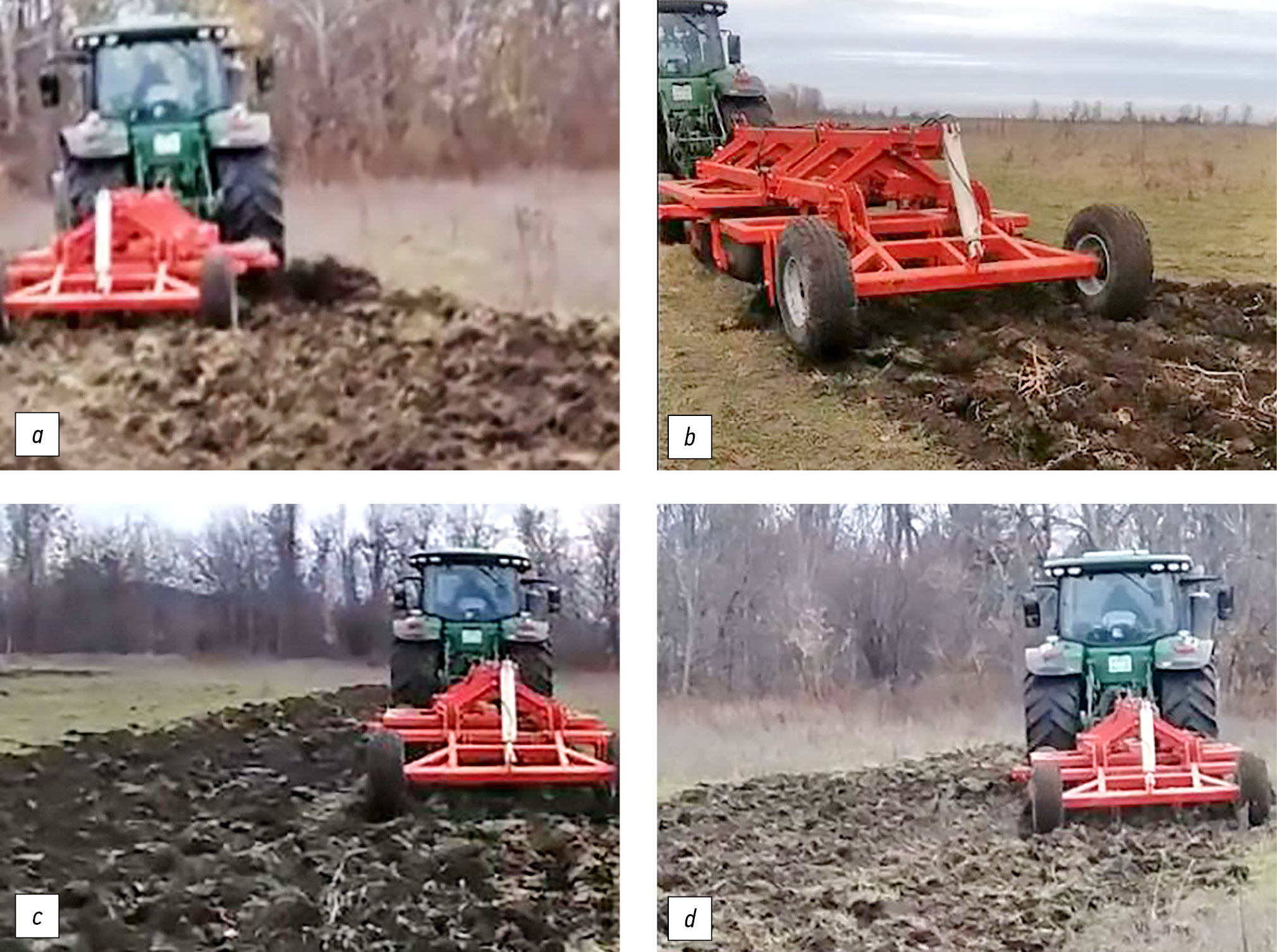

Рис. 3. Диско-чизельная борона при работе с разными углами атаки дисков: a) – 45°; b) – 30°; c) – 15°; d) – 5°. / Fig. 3. The disk-chisel harrow at operation with various disk attack angles: a – 45°; b – 30°; c – 15°; d – 5°.
Рабочие органы располагались в два блока, размещенных один за другим.
В первый блок – дисковый – были внесены различные регулировки угла атаки. Диски располагались под углами атаки: 5, 15, 30 и 45 градусов с углом наклона 19,5 градуса.
Второй блок – чизельный, в который входят лапы глубокорыхлителя, закрепленные на рабочей глубине 15 см.
Для каждого изменения угла атаки результаты обработки показывают, что качество обработанной почвы отличается от уровня к уровню [6]. Это наблюдается на изображениях, сделанных во время серии экспериментов (рис. 4).

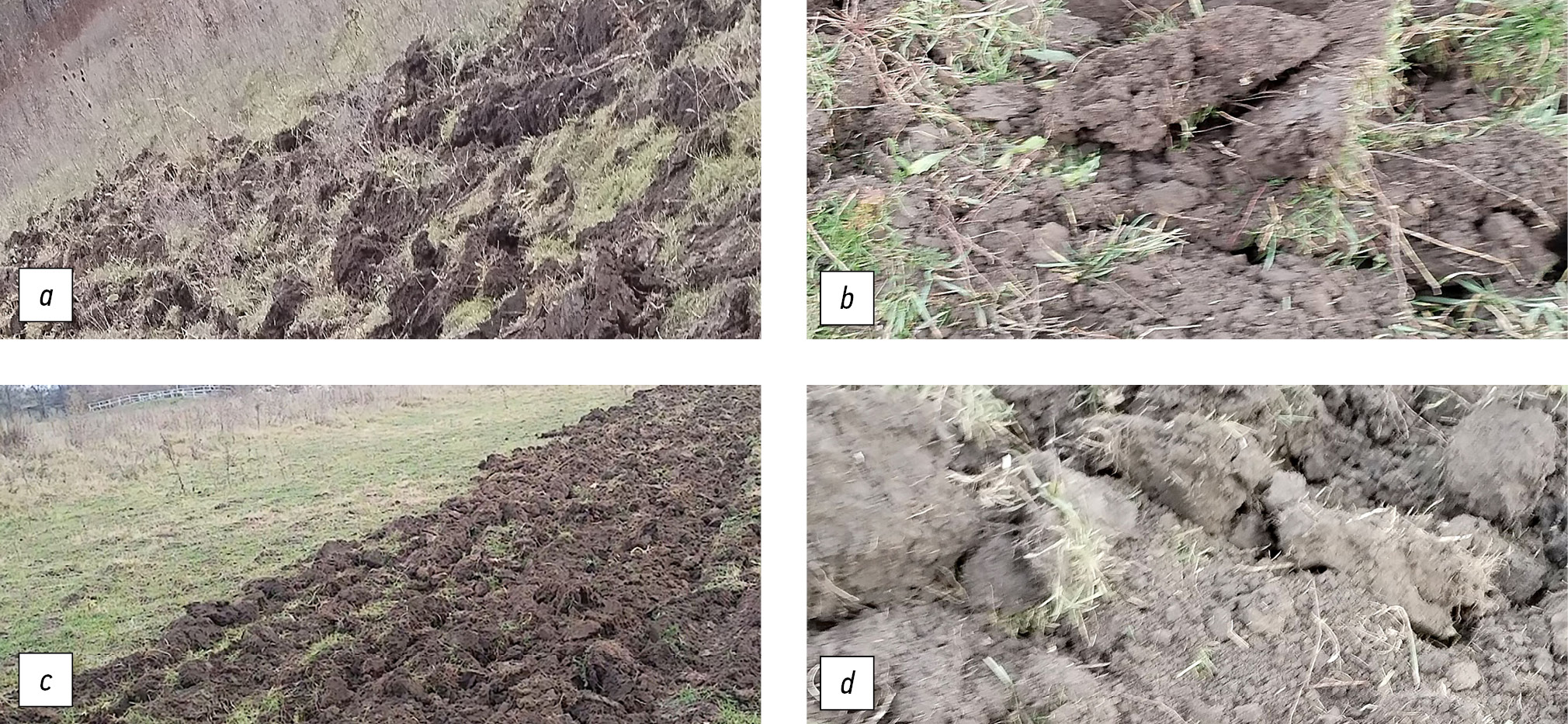

Рис. 4. Внешний вид почвы, обработанной под разными углами атаки дисков: a) угол атаки 5°; b) угол атаки 15°; c) угол атаки 30°; d) угол атаки 45°. / Fig. 4. Appearance of the soil cultivated with various disk attack angles: a) the attack angle 5°; b) the attack angle 15°; c) the attack angle 30°; d) the attack angle 45°.
Кроме того, была собрана информация, полученная в результате регулировки угла атаки дисков. Эта информация касается, в том числе, производительности сельскохозяйственной машины, расхода топлива и многих других параметров.
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ
Результаты, наблюдаемые на этом этапе, сведены в таблице 1 и показаны на фотографиях в деталях (рис. 5).
Таблица 1. Технические характеристики агрегата при работе с различными углами атаки дисков / Table 1. The unit’s performance indicators at operation with various disk attack angle
Показатели | Угол атаки | |||
45° | 30° | 15° | 5° | |
Рабочая площадь, га | 0,8 | 0,8 | 0,8 | 0,8 |
Средняя рабочая скорость, км/ч (м/с) | 6,2 (1,72) | 6,3 (1,75) | 6,7 (1,86) | 6,8 (1,89) |
Средний расход топлива на ед. площади, л/га | 38,1 | 36,4 | 33 | 32,7 |
Сопротивление, кН | 45,8 | 38,5 | 36 | 35 |
Производительность, га/ч | 0,5 | 0,6 | 0,65 | 0,65 |

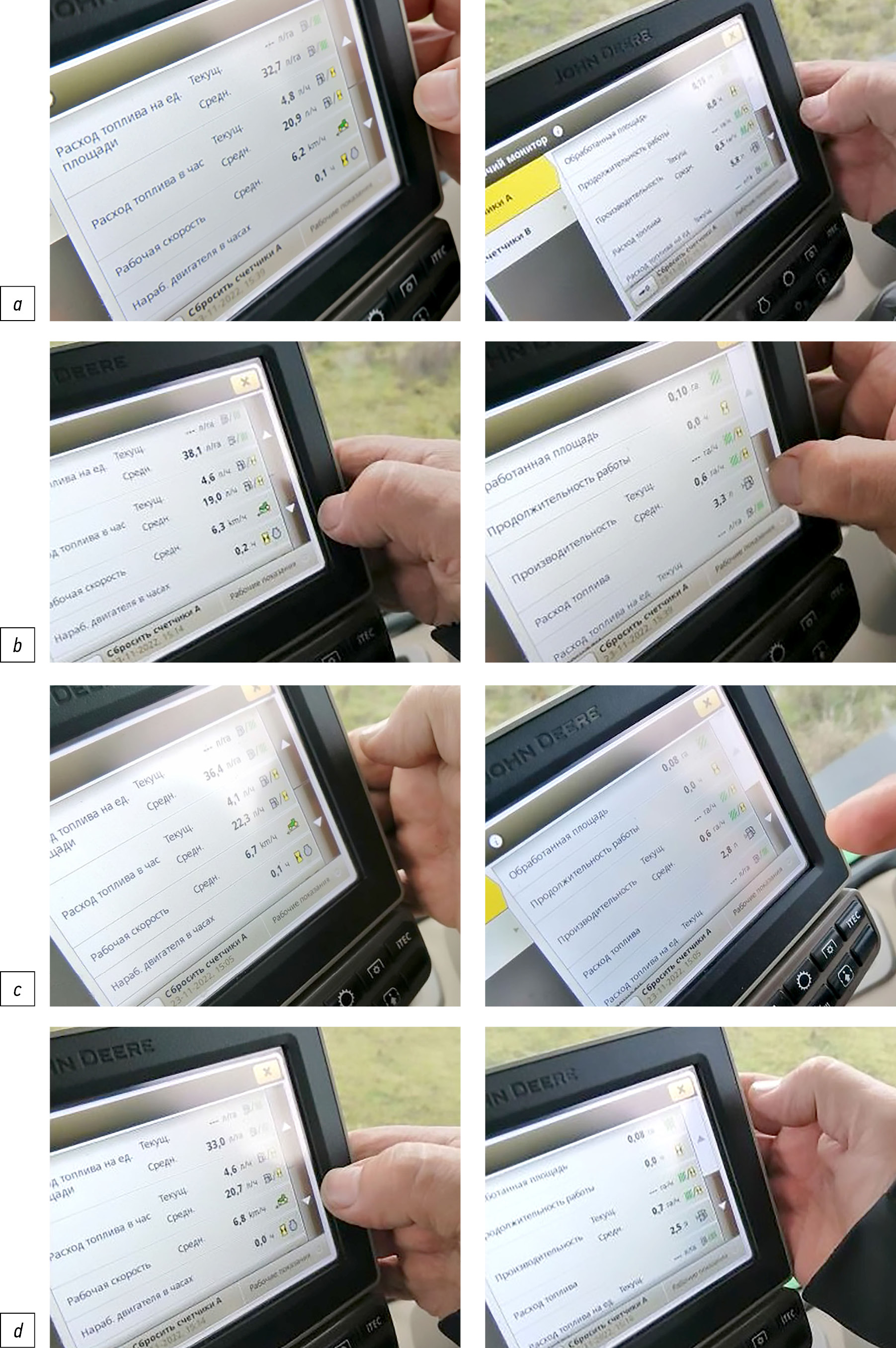

Рис. 5. Показания системы Глонасс на тракторе John Deere: a) угол атаки 5°; b) угол атаки 15°; c) угол атаки 30°; d) угол атаки 45°. / Fig. 5. The GLONASS data at the John Deere tractor: a – the attack angle of 5°; b – the attack angle of 15°; c – the attack angle of 30°; d – the attack angle of 45°.
При проведении операций обработки почвы есть еще один параметр, который необходимо учитывать – удельное тяговое сопротивление – это сопротивление, которое оказывает сельскохозяйственная машина при передвижении ее в рабочем состоянии [7].
Как известно, для прицепных сельскохозяйственных машин удельное сопротивление при повышении скорости движения выше 5 км/ч определяется по формуле:
,
где – скорость движения на i-й передаче, км/ч; – скорость, соответствующая справочному значению коэффициента удельного сопротивления машины (орудия), км/ч; – удельное тяговое сопротивление прицепной машины при рабочей скорости , кН; – удельное тяговое сопротивление прицепной машины при рабочей скорости , равной 5 км/ч, кН; – процент увеличения сопротивления агрегата при возрастании скорости на 1 км/ч, %.
Полученные величины удельного тягового сопротивления также представлены в таблице 1.
Учет физико-механических свойств, характеристики рабочих органов предлагаемого устройства и скоростного напора пласта позволили получить в результате анализа в интервале исследуемых скоростей значения сопротивления бороны, близкие к эмпирическим результатам [8]. Отклонения текущих показаний от эмпирических значений отличались на величину ошибки опыта.
Чтобы правильно наблюдать и анализировать, как производится разброс найденных значений в зависимости от регулировки угла атаки дисков, перейдем к построению графиков полученных данных. Эти графики создаются с помощью программного обеспечения Microsoft Excel 2007 (рис. 6).

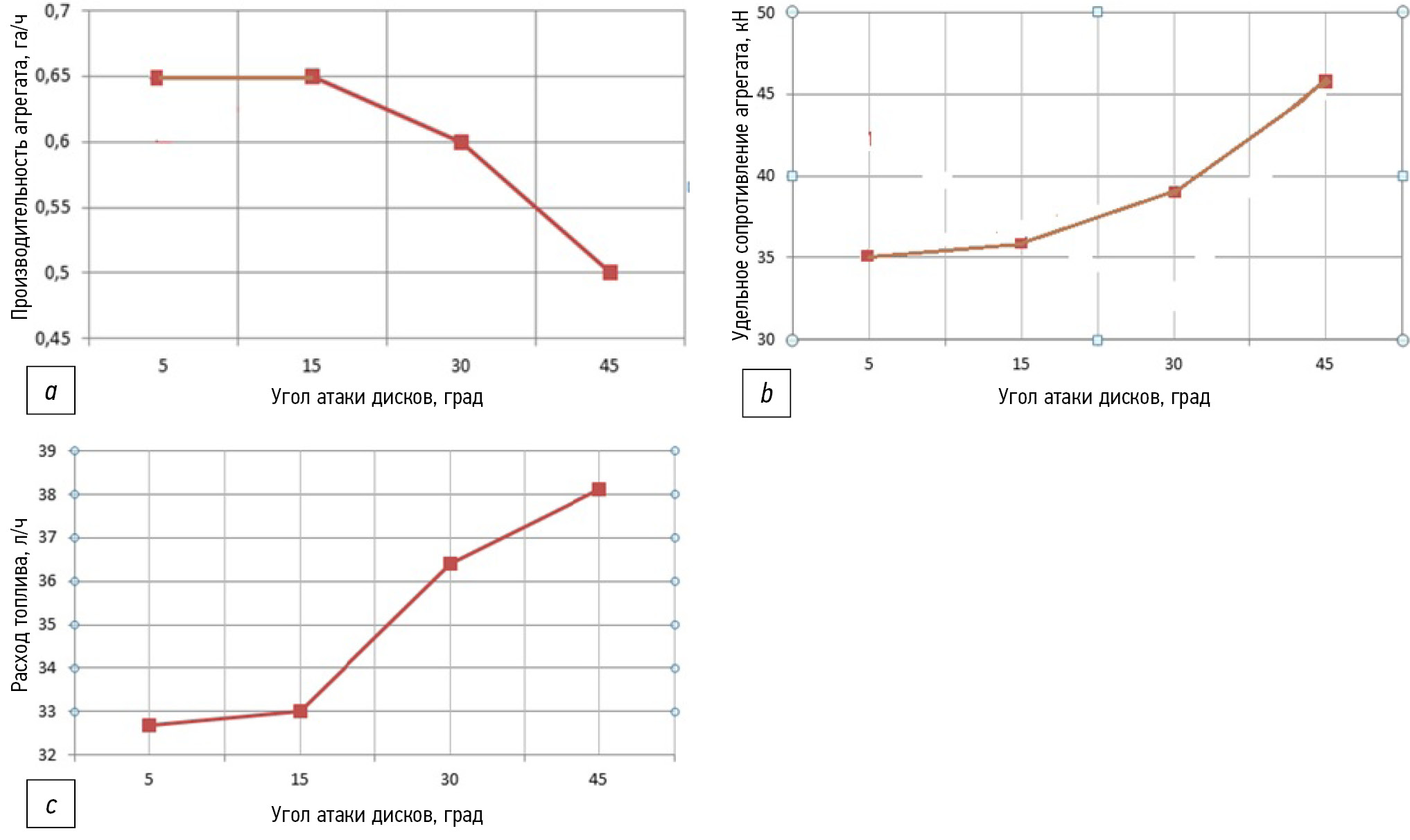

Рис. 6. Зависимости производительности (a), удельного сопротивления (b) и расхода топлива агрегата (c) от угла атаки дисков. / Fig. 6. Dependencies of productiveness (a), specific resistance (b) and unit’s fuel consumption (c) on the disk attack angle.
ЗАКЛЮЧЕНИЕ
- Поставленные задачи выполнены.
- Анализируя приведенные данные, мы наблюдаем, что значения, соответствующие параметрам производительности и удельного сопротивления, начинают изменять тенденцию. Наибольший расход топлива наблюдается при установке блока дисков на 45 градусов.
ВЫВОДЫ
Сопоставляя данные, полученные при наблюдении за внешним состоянием почвы и сравнивая ее после регулировки угла атаки дисков, можно сделать вывод, что предлагаемое техническое средство обеспечивает наилучшую обработку почвы, когда диски находятся под наклоном 15 и 30 градусов. На этом уровне регулировки мы наблюдаем, что почва обрабатывается качественно с достаточно хорошим оборотом пласта (см. рис. 3, 4).
По результатам произведенных опытов, заметим, что использование этой сельскохозяйственной машины будет гораздо эффективнее на очень больших рабочих площадях, потому что она имеет относительно большие размеры.
