Influence of parameters of a screw dispenser on its dosing accuracy

Full Text

ВВЕДЕНИЕ

Итоги работы агропромышленного комплекса Нижегородской области за 2022 г. показали, что регион полностью обеспечивает себя в зерне, картофеле, яйце. Однако не удалось в полной мере решить вопросы самообеспечения молоком и мясом. Уровень самообеспеченности составляет молоком — 82%, мясом — 47% [1].

Важную роль в увеличении производства молока и мяса играет работа по воспроизводству стада, а также обеспечение поголовья сбалансированным питанием. Как отмечают отечественные исследователи, многие мелкие, средние и крупные хозяйства различных форм собственности нуждаются в относительно недорогих, легко проектируемых и эксплуатируемых установках для приготовления комбикормов из сырья местного производства [2, 3]. В современных условиях отрасль животноводства ориентируется на кормлении животных полнорационными кормами, преимущественно с применением мобильных кормораздатчиков [4]. При этом до трети от общей массы кормосмеси составляют микроэлементы и концентрированные корма [5]. Однако, перед сельхозпроизводителями в данном случае встает задача точного введения в кормосмесь всех необходимых элементов и получения однородной смеси. С целью соблюдения рецептуры при приготовлении кормов применяют дозирующие устройства [3, 6–11].

Широкое разнообразие предлагаемых дозирующих машин [12–20] указывает на то, что продолжаются поиски наиболее рационального их типа, который обеспечил бы необходимую производительность с наименьшими энергозатратами, чтобы при его использовании полностью соблюдались зоотехнические и технологические требования по приготовлению кормовых смесей [2, 3]. Согласно [21] различают три варианта дозирования сыпучего материала: объемными дозаторами, комплексом автоматических весов и с использованием комбинированной схемы. Дозаторы для сыпучих компонентов можно классифицировать по: способу дозирования (объемные, весовые); типу рабочих органов (барабанные, тарельчатые, шнековые, вибрационные, ленточные, бункерные); способу регулирования (путем изменения площади поперечного сечения, путем изменения скорости продукта); типу дозирования (непрерывного, дискретного действия); способу подачи дозируемого материала (механический, гидравлический, пневматический, комбинированный); количеству дозируемых компонентов (многокомпонентные, однокомпонентные); типу эксплуатации (стационарные, передвижные).

Большое разнообразие дозаторов обусловлено различными физико-механическими свойствами кормов, используемых в сельскохозяйственном производстве. Наиболее распространенными являются шнековые питатели благодаря простоте конструкции, высокой производительности, надежности и возможности дозирования кормов с различными физико-механическими свойствами. [22–24]. Шнековые дозаторы способны перемещать материал на относительно большие расстояния. При этом в отличие от бункеров-дозаторов достаточно применение одного взвешивающего устройства, так как материал будет подаваться шнеками к нему. Кроме того, взвешивающий элемент может быть установлен в любой точке комбикормового цеха. Важным недостатком таких дозаторов является относительно невысокая точность дозирования, связанная с особенностью конструкции оборудования и работой привода [25, 26]. Поэтому является целесообразным проведение исследований, направленных на оценку точности дозирования в зависимости от конструктивных особенностей и режима работы дозатора, а также физико-механических свойств компонентов комбикорма.

Цель работы

Определить влияние конструктивных особенностей и режима работы дозатора, а также физико-механических свойств компонентов комбикорма на массу навески.

МЕТОДЫ

Принимая во внимание неразрывность потока частиц сыпучего материала, поступающего на горизонтальную площадку с насыпью в момент срабатывания датчика и начало процесса торможения шнека, в воздухе будет находиться некоторая масса сыпучего материала. Образуемый при этом столб будет иметь высоту . Таким образом, масса, находящаяся в состоянии свободного падения может быть найдена как функция от производительности шнека:

M_п = Qt_п                                                                                                                                                        (1)

Расчетная схема к определению высоты падения и выводу уранения движения частиц сыпучего материала представлена на рис. 1.

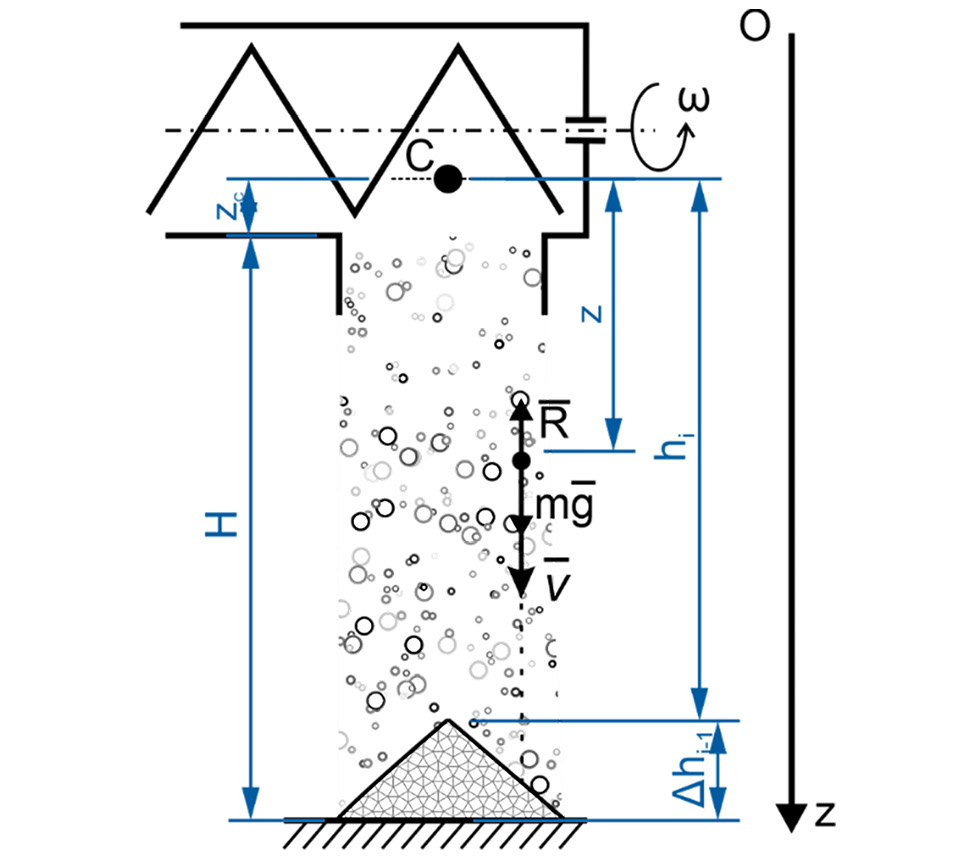

Рис. 1. Расчетная схема к определению времени полета частицы сыпучего материла.

Fig. 1. Analytical scheme for determining the fall time of a particle of a bulk material.



Текущая высота падения изменяется с ростом высоты конуса сыпучего материала. Зависимость имеет вид:

h_i = H +ẑ_c− ∆h_i-1                                                                                                                                                       (2)

где H — высота от выгрузки шнекового дозатора (нижней точки корпуса дозатора) до горизонтальной поверхности площадки приема / установочная высота, м; ẑ_c — расстояние от точки центра масс движущегося слоя материла в поперечном сечении шнека дозатора до нижней точки корпуса дозатора (рис. 1), м; ∆h_i-1 — текущая высота конуса сыпучего материала, образованная i-1 частями сыпучего материала, м; h_i — текущая высота падения i-й части материала, м.

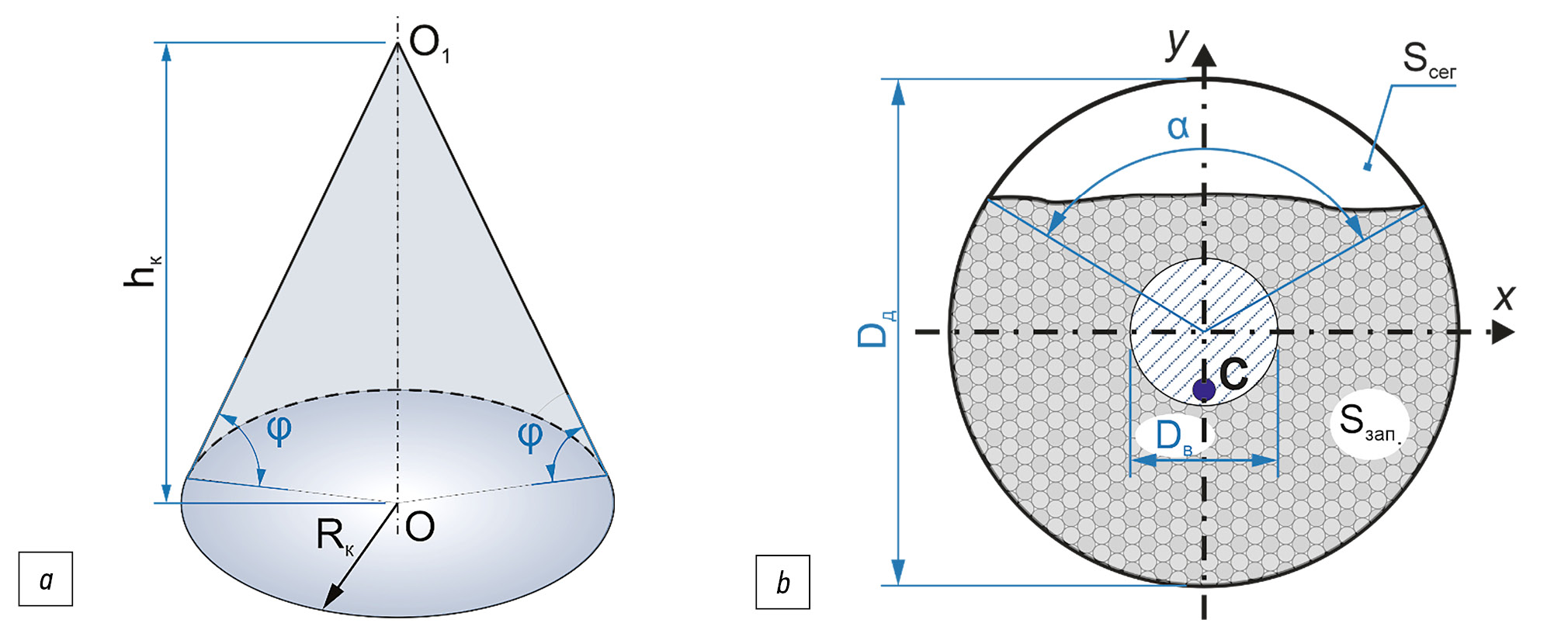

Рис. 2. Расчетные схемы к определению объема конуса a) и центра тяжести матриала, находящегося в межвитковом пространстве шнека b).

Fig. 2. Analytical schemes for determining the volume of the cone a) and the center of gravity of the material located in the inter-turn space of the screw b).



Так как рассматриваемая фигура на рис. 2, b симметрична относительно оси y, то вычислять координату центра масс по оси х нет необходимости. Она равна .

По оси  в этом случае запишется как:

$y_c=\frac{S_{Д}{z}_{Д}-S_{\text{сег}}{z}_{\text{сег}}-S_{В}{z}_{В}}{S_{Д}-S_{\text{сег}}-S_{В}}$.                                                                                                          (3)

Данные, необходимые для расчета координаты центра масс представлены в табл. 1.



Таблица 1. Данные для расчета центра масс слоя материала в корпусе дозатора

Table 1. Data for calculating the center of mass of the material layer in the dispenser housing

	Корпус дозатора	Сегмент	Вал шнека
Площадь фигуры S, м	$\pi R_{Д}^2$	$\mathrm{0,5}{R}_{Д}^2\left(\alpha -\sin \alpha \right)$	$\pi R_{В}^2$
Координата центра масс фигуры по оси y	0	$\frac{4{\sin }^3\left(\frac{\alpha }{2}\right)}{3\left(\alpha -\sin \alpha \right)}{R}_{Д}$	0



Принимаем, что:             R_В = kR_Д,                                                                                                       (4)

где k — коэффициент пропорциональности диаметра вала к диаметру шнека дозатора.

Подставив данные таблице 1 в выражение (3), получим:

$y_c=\frac{S_{Д}{y}_{Д}-S_{\text{сег}}{y}_{\text{сег}}-S_{В}{y}_{В}}{S_{Д}-S_{\text{сег}}-S_{В}}=-\frac{\frac{1}{2}{R}_{Д}^2\left(\alpha -\sin \alpha \right)\frac{4R_{Д}{\sin }^3\left(\frac{\alpha }{2}\right)}{3\left(\alpha -\sin \alpha \right)}}{\pi R_{Д}^2-\frac{1}{2}{R}_{Д}^2\left(\alpha -\sin \alpha \right)-k^2{R}_{Д}^2\pi }=-\frac{\left(4R_{Д}{\sin }^3\left(\frac{\alpha }{2}\right)\right)}{3\sin \alpha +\left[\left(6-6k^2\right)\pi -3\alpha \right]}$.       (5)

В результате получаем уравнение с неизвестной величиной угла .

Для вычисления угла  запишем выражение для расчета доли заполнения материалом поперечного сечения шнека дозатора и, упростив его, получим:

$\mathrm{\psi }=1-\frac{S_{В}+S_{\mathrm{сег}}}{S_{Д}}=1-\frac{\mathrm{\pi }{k}^2+\mathrm{0,5}\left(\alpha -\sin \alpha \right)}{\mathrm{\pi }}$.                                                                                   (6)

Таким образом, получаем систему уравнений, решение которой позволяет вычислить положение центра масс слоя материала в зависимости от его геометрических размеров и доли заполнения поперечного сечения дозатора:

$\left\{\begin{array}{l}{y}_c=-\frac{\left(4R_{Д}{\sin }^3\left(\frac{\alpha }{2}\right)\right)}{3\sin \alpha +\left[\left(6-6k^2\right)\mathrm{\pi }-3\alpha \right]},\\ \mathrm{\psi }=1-\frac{\mathrm{\pi }{k}^2+\mathrm{0,5}\left(\alpha -\sin \alpha \right)}{\mathrm{\pi }}.\end{array}\right.$                                                                                              (7)

Тогда расстояние от точки центра масс движущегося слоя материла в поперечном сечении шнека дозатора до нижней точки корпуса дозатора (рис. 1) может быть найдено как:

 ẑ_c = R_Д – |y_с|.                                                                                                                    (8)

Для определения высоты падения частиц зернового материала определим высоту конуса сыпучего материала (кучи), образовавшегося перед срабатыванием датчика. Для этого вычислим объем образовавшегося конуса из сыпучего материала.

Условие срабатывания датчика имеет вид:

$M_0\ge \sum _{i=1}^i{m}_i\pm \mathrm{\Delta }$,                                                                                                                    (9)

где Δ — точность измерений датчика, кг.

Тогда выражение для определения объема образовавшегося конуса из сыпучего материала будет иметь вид:

$V_0\ge \frac{M_0}{\rho }=\frac{{\displaystyle \sum _{i=1}^i{m}_i\pm \mathrm{\Delta }}}{\rho }$,

или

$\frac{{\displaystyle \sum _{i=1}^i{m}_i+\mathrm{\Delta }}}{\rho }\ge V_0\ge \frac{{\displaystyle \sum _{i=1}^i{m}_i-\mathrm{\Delta }}}{\rho }$



Общеизвестная формула для расчёта объема конуса имеет вид:

$V=\frac{1}{3}\pi R^{2}h$,                                                                                                       (10)

где R — радиус конуса, м; h — высота конуса, м.

Перепишем ее через угол при основании конуса φ:

$V=\frac{1}{3}\pi h^3{\tan }^2\phi$.                                                                                                   (11)

Тогда высота конуса из находящегося на поверхности площадки сыпучего материла может быть найдена как:

$h=\mathrm{\Delta }{h}_{i-1}\le \sqrt[3]{3\frac{{\displaystyle \sum _{i=1}^i{m}_i\pm \mathrm{\Delta }}}{\mathrm{\pi }\rho {\tan }^2\mathrm{\varphi }}}$.                                                                                             (12)

РЕЗУЛЬТАТЫ

Количество сыпучего материала, находящегося в состоянии свободного падения в момент срабатывания датчика и не оказывающего действие на взвешивающие датчики, зависит от его подачи и высоты падения.

Составим уравнение падения частицы для представленной на рис. 1 расчетной схемы:

$m\overline{a}=\overline{R}+m\overline{g}$,                                                                                                        (13)

где R =γv — сила аэродинамического сопротивления, Н; γ — коэффициент парусности.

Коэффициент парусности рассчитывается по известной формуле [27]:

$\gamma =\frac{mg}{v_{\text{вит}}}$,                                                                                                               (14)

где v_вит — скорость витания частиц сыпучего материала, м/с.

Спроецируем уравнение (13) на ось ординат согласно рис. 1:

-ma = R – mg  или   $\dot{v}+\frac{\gamma }{m}v=g$.                                                                         (15)

Определим постоянную интегрирования  при следующих начальных условиях:

t₀ = 0 с,  v₀ = 0 м/с,

откуда получим

$-\frac{m}{\gamma }\ln \left(-gm\right)=C_1$.                                                                                                 (16)

В итоге после преобразований имеем:

$-\frac{m}{\gamma }\ln \left(1-\frac{\gamma }{gm}v\right)=t$.                                                                                             (17)

Выразим из соотношения (17) скорость v:

$v=\frac{gm}{\gamma }\left(1-e^{-\frac{\gamma }{m}t}\right)$.                                                                                              (18)

Проинтегрируем выражение (18) и получим выражение для определения высоты падения частицы (материала):

$z=\frac{gm}{\gamma }\left(\frac{m}{\gamma }{e}^{-\frac{\gamma }{m}t}+t\right)+C_2$.                                                                                   (19)

Вычислим постоянную интегрирования C₂ в начальный момент падения частицы (начальные условия):  t₀ = 0 с,  z = 0 м;

$C_2=-g\frac{m^2}{{\gamma }^2}$.                                                                                                        (20)

Подставим выражение (20) для константы C₂ в формулу (19). Получим следующее выражение:

$z=g\frac{m^2}{{\gamma }^2}\left(e^{-\frac{\gamma }{m}t}-1\right)+g\frac{m}{\gamma }t$.                                                                                  (21)

Время падения t_п.расч частиц можно найти при численном решении уравнения (21), например, в результате реализации циклического алгоритма c шагом ∆t = 0,01 с в MathCad Prime (рис. 3).

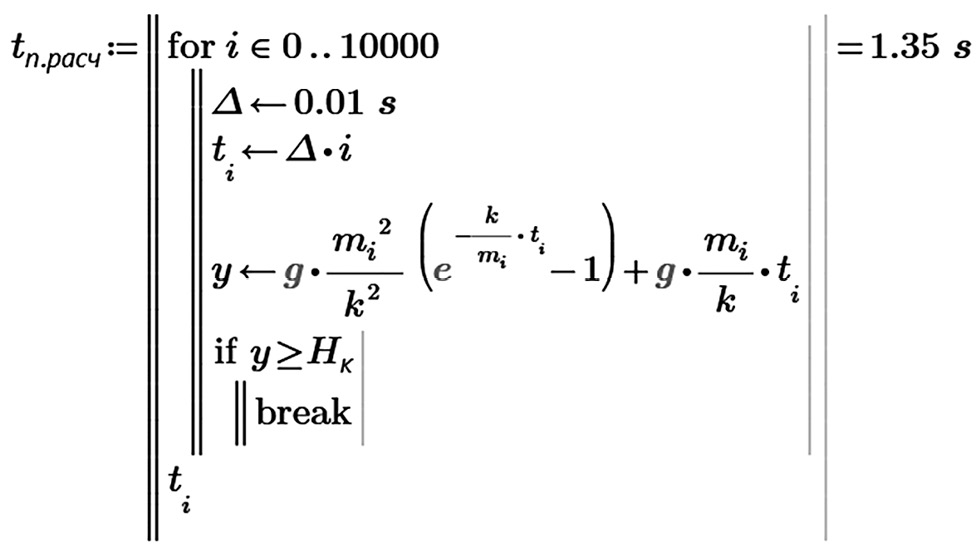

Рис. 3. Пример численного поиска времени падения в MathCad Prime 6.0.

Fig. 3. Example of numerical search for the fall time in the MathCad Prime 6.0.



Тогда масса материала , находящаяся в воздухе, может быт найдена по выражению:

M_п = Qt_п.расч.                                                                                                         (22)

По выражению (22) построена поверхность, описывающая зависимость количества сыпучего материала в состоянии свободного падения от времени падения и подачи. Зависимость массы материала, находящейся в свободном падении, как от времени падения, так и от подачи находится в прямо пропорциональной зависимости. Как видно из графика (рис. 4), с увеличением одного из параметров степень влияния второго на критерий оценки также возрастает.

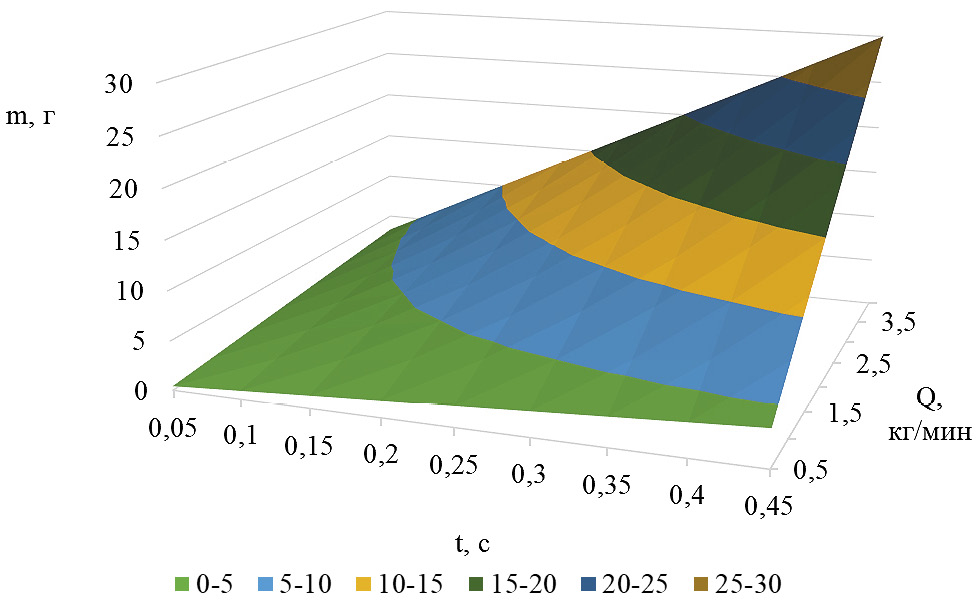

Рис. 4. Зависимость количества сыпучего материала в состоянии свободного падения от времени падения и подачи.

Fig. 4. Dependence of the amount of a free-falling bulk material on the fall time and supply.



Проведем оценку влияния высоты падения и подачи на количество материала в состоянии свободного падения. Для этого подставим уравнение (14) для определения коэффициента сопротивления воздуха в выражение (21), проведем преобразование и получим уравнение для определения высоты падения, подаваемого материала, в следующем виде:

$z=\frac{{\mathrm{\vartheta }}_{\text{вит}}^2}{g}\left(e^{-\frac{g}{{\mathrm{\vartheta }}_{\text{вит}}}}-1\right)+{\mathrm{\vartheta }}_{\text{вит}}{t}_{\text{п.расч.}}$.                                                                         (23)

Уравнение (23) связывает время и высоту падения материала.

При совместном решении уравнений (22) и (23) построено семейство графиков, показывающих изменение количества сыпучего материала в состоянии свободного падения от высоты падения и подачи материала (рис. 5). Графики построены для соли, как одного из самых тяжелых и трудно дозируемых компонентов. При этом принято, что скорость витания соли равна ${\mathrm{\vartheta }}_{\text{вит}}$ = 9,8 м/с [28].

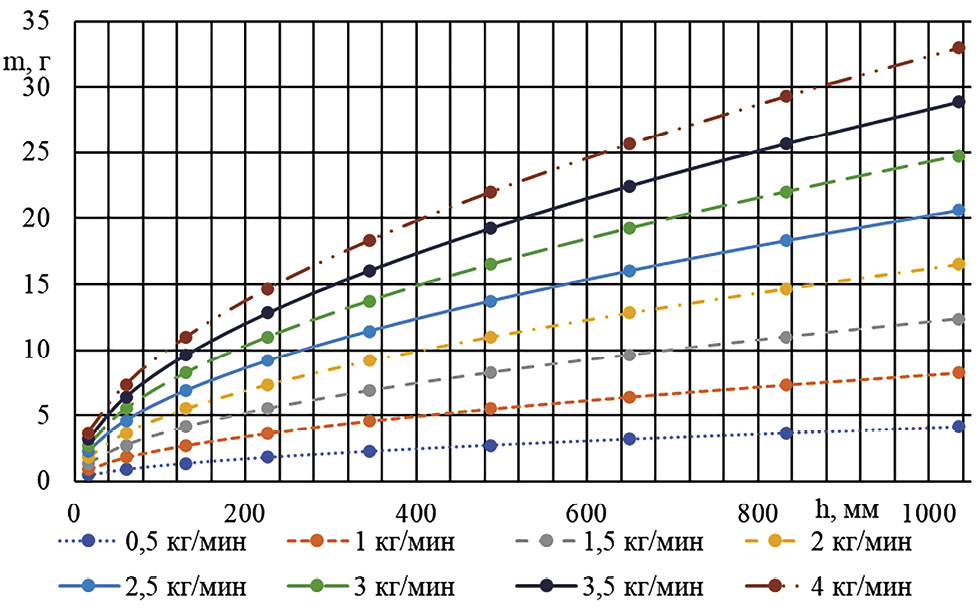

Рис. 5. Влияние высоты падения и подачи материала на массу в свободном падении.

Fig. 5. The influence of the fall height and the material supply on the free-falling mass.



Обсуждение

Как видно из графиков, с увеличением высоты падения происходит рост количества материала, находящегося в падении, по экспоненциальной зависимости. График позволяет определить массу материала, который находится в свободном падении, при заданных значениях подачи и высоты падения и тем самым внести корректировку в программу управления с учетом данной массы. Так, например, при высоте бункера системы взвешивания 1 м необходимо в программу вносить корректировку 33 г при подаче 4 кг/ч, 29 г — при подаче 3,5 кг/ч и т. д.

Из анализа графиков, представленных на рис. 3 и 4, можно сделать вывод, что наиболее точное дозирование осуществляется при меньших подачах материала и высоте столба падения.

В состав комбикормов входят различные компоненты, скорость витания которых отличается [29]. Рассмотрим влияние скорости витания частиц, характеризующей вид компонента, и высоты падения на количество материала, находящегося в свободном падении, при фиксированной подаче материала  Q = 0,8 кг/ч (рис. 6).

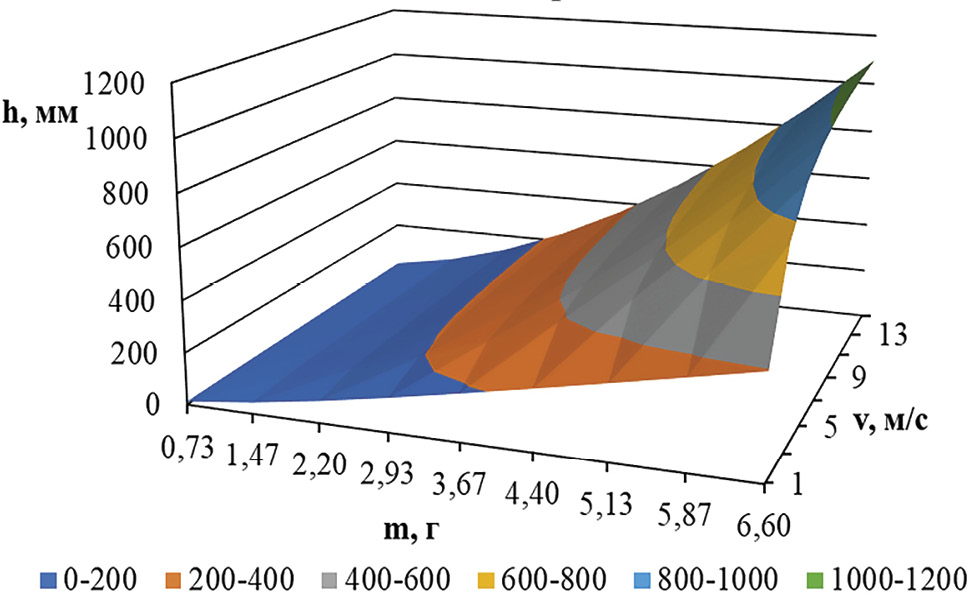

Рис. 6. Зависимость высоты столба падения от скорости витания материала и массы материала в свободном падении.

Fig. 6. The dependence of the fall height on the material soaring speed and the mass of the free-falling material.



По построенному графику можно определить разность в массе компонентов при фиксированном значении высоты столба падения. Так, например, при высоте столба падения 200 мм масса компонентов со скоростью витания 1 м/с составляет 4,4 г, а компонента с ${\mathrm{\vartheta }}_{\text{вит}}$ = 9 м/с — 2,7 г. При увеличении высоты столба падения до 400 мм массы увеличиваются до значений соответственно 8,3 и 4,4 г. То есть данный график позволяет определить погрешность в дозировании компонентов с разными физико-механическими свойствами при одинаковых условиях.

ЗАКЛЮЧЕНИЕ

Как показали исследования, шнековые дозаторы с достаточно высокой точностью отмеривают навески большой массыб. Однако, при взвешивании небольших навесок до 500 г погрешность дозирования резко возрастает [23, 30]. Поэтому полученные результаты исследования позволят скорректировать программу управления работой дозатора при известных физико-механических свойствах дозируемого материала.
