ВВЕДЕНИЕ

Для подталкивания корма на фермах в России уже на протяжении 10 лет используются роботы-подталкиватели [1–3].

В последние 5 лет распространение получили роботы-подталкиватели корма с активным рабочим органом — шнеком. Это, прежде всего, OptiDuo компании DeLaval (Швеция), а также модели Butler Gold и Butler Gold PRO компании Wasserbauer (Австрия) и EМ Lizard компании Euromilk (Польша) [1].

Наряду с достоинствами данных конструкций, в частности, рыхление и перемешивание корма с одновременным внесением концентрата, высокая чистота кормового стола после прохода [4], данные модели роботов-подталкивателей являются достаточно энергоемкими: чтобы преодолевать внутреннее трение и вращать шнек, роботы комплектуются аккумуляторными батареями большой емкости: 200–210 А·ч (две батареи по 100–105 А·ч каждая, соединяемые последовательно для получения напряжения 24 В).

Наибольшее внедрение получил робот-подталкиватель корма OptiDuo.

Особенностью данного робота-подталкивателя корма является то, что во время движения он не может покинуть индукционную линию и вернуться на зарядную станцию. В то же время он потребляет большое количество энергии (из-за привода рабочего органа), а также в режиме ожидания. Для предотвращения полной разрядки аккумуляторов производителем разработана система их защиты. В зависимости от напряжения батареи:

1. 25 В — робот-подталкиватель не запускается (при нахождении на зарядной станции);
2. 23 В — отображается предупреждающее сообщение, но робот-подталкиватель продолжает запуск;
3. 21 В — полная остановка робота-подталкивателя.

При активации системы защиты аккумуляторных батарей необходимо будет заряжать их в течение 12 часов подряд, чтобы вернуть полный функционал роботу-подталкивателю корма.

Производитель в техническом описании заявляет, что возможное число проходов робота в сутки может достигать десяти [5, 6].

Однако, изученный авторами опыт рядовой эксплуатации роботов-подталкивателей в хозяйствах Кировской области говорит о том, что их реальное число выездов в сутки не соответствует технической спецификации. Вместе с тем, по нормам кормления, необходимо увеличивать число подталкиваний корма в сутки.

Цель — изучение возможности повышение длительности рабочего процесса робота-подталкивателя корма с активным рабочим органом увеличением числа его проходов в условиях рядовой эксплуатации.

Объект исследования — робот-подталкиватель корма OptiDuo DeLaval, на котором установлены две гелевые аккумуляторные батареи Vision-6FM100P-X, соединенные последовательно 2×100 А·ч 24 В. Зарядная станция робота имеет на контактах выход 24 В постоянного тока силой 12 А [5].

МАТЕРИАЛЫ И МЕТОДЫ

Условия проведения

Экспериментальные исследования проводились на:

1. роботизированной ферме (2018 г. постройки) на 500 голов беспривязного содержания с доильно-молочным блоком DeLaval в СХПК имени Кирова Оричевского района Кировской области (работает 2 робота OptiDuo (в каждом проходе по роботу): Serial No, Year or prod. 0 340/2018 и Year or prod. 0 345/2018. Их зарядные станции: Serial No, Year or prod. 0 345/2018 и Serial No, Year or prod. 0 346/2018);
2. роботизированной ферме на 200 голов (2019 г. постройки) беспривязного содержания с доильно-молочным блоком DeLaval в АО племзавод «Соколовка» Зуевского района Кировской области (работает 1 робот OptiDuo: Serial No, Year or prod. 0 334/2018. Его зарядная станция: Serial No, Year or prod. 0 333/2018).

Продолжительность исследований

Продолжительность периода наблюдения принималась одни сутки. В основу исследования был положен хронометражный метод.

Средняя рабочая скорость за один выезд замерялась путем разделения трассы на контрольные участки: по опорным колоннам (метки выполнялись мелом на кормовом проходе у транспондеров с контролем расстояния лазерным дальномером Mileseey X5), на которых робот-подталкиватель корма движется с включенным и с выключенным рабочим органом. Секундомером СОСпр-2б-2-000 «Агат» замерялось время прохода расстояния того или иного участка, затем вычислялась средняя скорость за проход:

$V_{\text{р}}^{\text{ср}}=\frac{l_{\text{зам}}}{t_{\text{зам}}}$,                                                                                                        (1)

где l_зам — контрольное расстояние, проходимое роботом-подталкивателем корма, м; t_зам — время, за которое робот-подталкиватель корма проходит контрольное расстояние, мин.

Кривая восстановления емкости аккумуляторной батареи Vision-6FM100P-X во время заряда (рис. 3) получена следующим образом. Замерялся зарядный ток через амперметр Э30-П, установленный между зарядным модулем и зарядными контактами зарядной станции через выпрямитель тока (рис. 1). Показания напряжения снимались по ручному терминалу робота-подталкивателя корма (рис. 2).

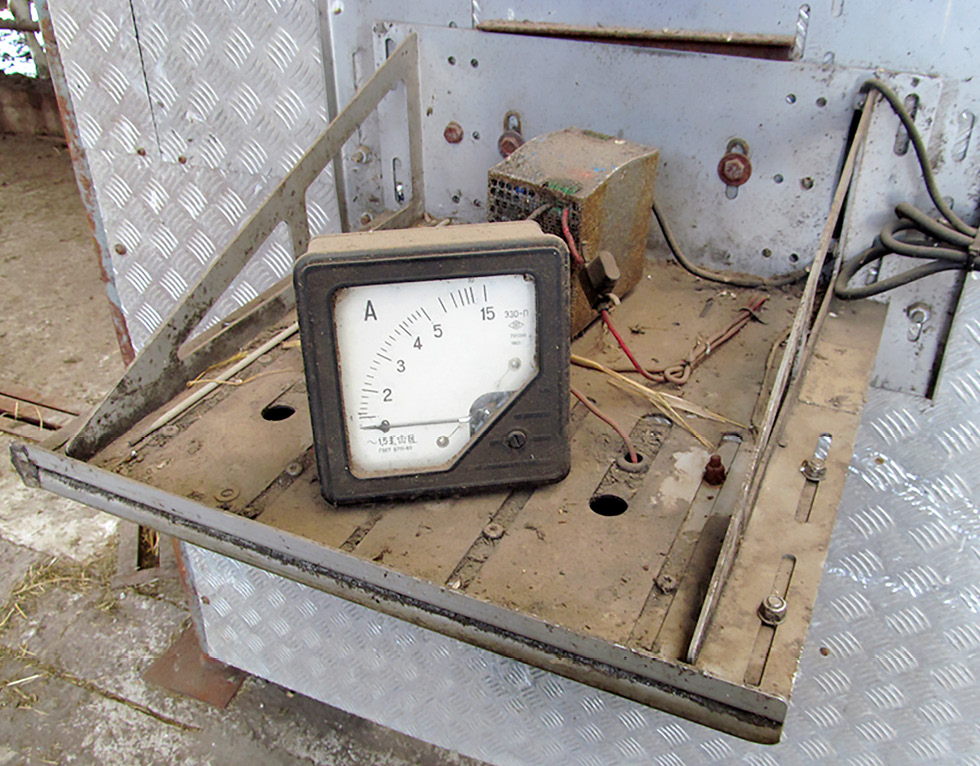

Рис. 1. Амперметр Э30-П и выпрямитель тока, установленные на зарядной станции робота-подталкивателя корма.

Fig. 1. The E30-P ampere meter and a rectifier installed on the charging station of the feed pusher robot.

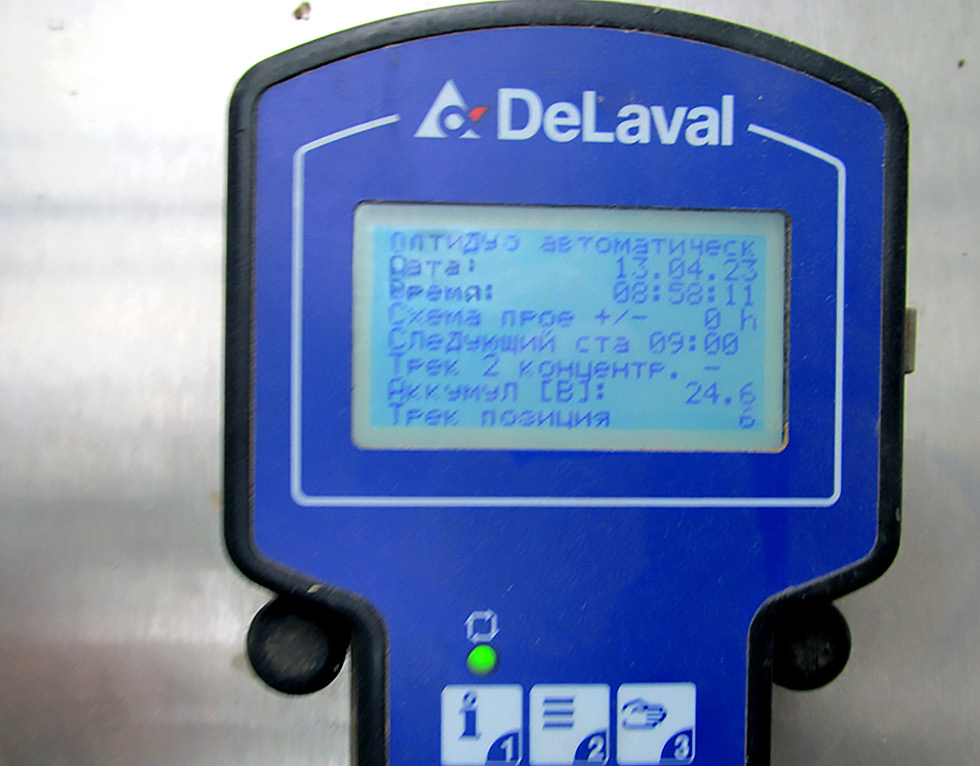

Рис. 2. Ручной терминал робота OptiDuo с показаниями технологического процесса.

Fig. 2. The manual terminal of the OptiDuo robot with the process indicators.

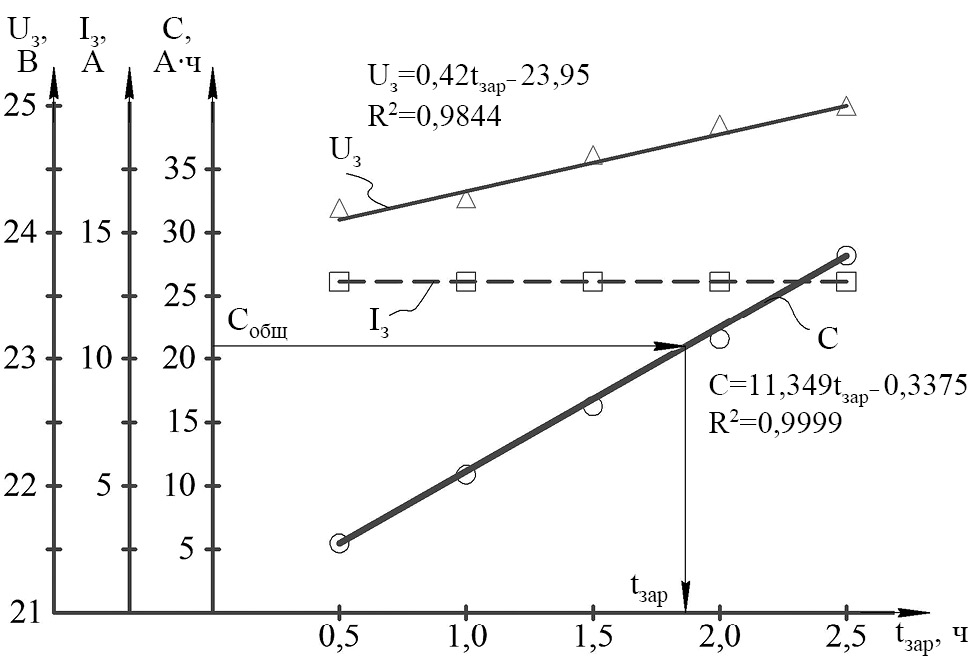

Рис. 3. Определение времени дополнительной подзарядки аккумуляторных батарей Vision-6FM100P-X для восстановления ее начальной емкости.

Fig. 3. Determination of the time of additional recharging of the Vision-6 FM 100 PX batteries to restore its initial capacity.



Параллельно с этим, напряжение на клеммах батарей контролировалось мультиметром Tesla DT832. Затем по известной формуле [7] вычислялись текущие значения:

$С=\frac{Р\cdot t}{U_{\text{c}}\cdot \eta }=\frac{U_{\text{з}}\cdot I_{\text{з}}\cdot t}{U_{\text{c}}\cdot \eta }$,                                                                                       (2)

где U_з — текущее значение напряжения при заряде, В; I_{з —} ток зарядки, I_з = 12 А; t — время зарядки, ч; U_с — напряжение сети, U_с = 24 В; η — отдача по энергии кпд, η = 0,9.

Значение потребляемого тока потребителями принималось по шильдику, установленному на каждом из элетродвигателей и электронных плат потребителя.

Обработка опытных данных производилась в среде программ Компас-3D v.17 и Microsoft Excel.

Обсуждение

Время проезда роботом одного круга от зарядной станции туда и обратно рассчитывается по формуле

$Т=t_{\text{p}}+t_{\text{xx}}$,                                                                                                      (3)

где t_р — время движения робота-подталкивателя корма с включенным рабочим органом, мин,

$t_{\text{р}}=\frac{l_{\text{р}}}{V_{\text{р}}^{\text{ср}}}$,                                                                                                        (4)

где l_р —– длина рабочего хода робота-подталкивателя корма (с включенным рабочим органом), м; $V_{\text{р}}^{\text{ср}}$  — средняя рабочая скорость робота-подталкивателя корма за время проезда одного круга, м/мин; t_хх — время движения холостым ходом робота-подталкивателя корма (с выключенным рабочим органом), мин,

$t_{\text{хх}}=\frac{l_{\text{хх}}}{V_{\text{р}}^{\text{ср}}}$,                                                                                                        (5)

где l_хх — длина холостой ход  робота-подталкивателя, м.

Расход тока аккумуляторной батареи за час работы робота-подталкивателя корма определяется согласно:

${С}_{\text{общ}}={С}_{\text{р.шн}}+C_{\text{р}}+{С}_{\text{р.шн.дис.}}$,                                                                          (6)

где С_р.шн — расход тока аккумуляторной батареи за час работы робота-подталкивателя корма с включенным рабочим органом, А·ч,

${С}_{\text{р.шн}}=\frac{t_{\text{p}}\cdot (I_{\text{дв}}^{}+I_{\text{шн}}^{}+I_{\text{эл}}^{})}{60}$,                                                                               (7)

где I_дв — потребление тока электродвигателями мотор-редукторов ведущих колес, А; I_шн — потребление тока электродвигателем редуктора привода шнека, А; I_эл — потребление тока электроникой блока управления, А; С_р — расход тока аккумуляторной батареи за час работы робота-подталкивателя корма с выключенным рабочим органом, А·ч,

${С}_{\text{р}}=\frac{t_{\text{хх}}\cdot (I_{\text{дв}}^{}+I_{\text{эл}}^{})}{60}$,                                                                                          (8)

С_{р.шн.дис.} — расход тока аккумуляторной батареи за час работы робота-подталкивателя корма с включенным рабочим органом и диспенсере внесения концентратов, А·ч,

${С}_{\text{р.шн.дис.}}=\frac{t_{\text{р}}\cdot (I_{\text{дв}}^{}+I_{\text{шн}}^{}+I_{\text{дис}}^{}+I_{\text{эл}}^{})}{60}$,                                                                 (9)

I_дис — потребление тока электродвигателем диспенсера концентратов, А.

По определенному значению емкости С_общ по выражению (6), используя график восполнения емкости аккумуляторной батарей при заряде (рис. 3), необходимо определить дополнительное время ее заряда:

$t_{\text{зар}}^{\text{доп}}=t_{\text{АКБ}}^{}-t_{\text{зар}}^{}$,                                                                                              (10)

где t_АКБ — время непрерывной зарядки аккумуляторной батареи в сутки (принимается по характеристикам аккумуляторных батарей), мин.

Тогда время одного цикла работы робота-подталкивателя корма составит:

$t_{\text{цикл}}=t_{\text{зар}}^{}+Т$.                                                                                                (11)

Тогда возможное число выездов робота-подталкивателя корма в сутки определится по формуле:

$n_{\text{сут}}=k_{\text{э}}\cdot \frac{1440-t_{\text{зар}}^{\text{доп}}}{t_{\text{цикл}}}$,                                                                                    (12)

где k_э — коэффициент эксплуатации, учитывающий выход из строя транспондеров (несвоевременность выключения рабочего органа), время ожидания (на поворотах при заезде к месту парковки, при возникших препятствиях на трассе), k_э = 0,85–0,95.

Полученное значение числа выездов n_сут в формуле (12) следует округлять до целого в меньшую сторону.

В процессе исследования роботы развивали скорость $V_{\text{р}}^{\text{ср}}$ от 5,2 до 5,8 м/мин.

В таблице 1 представлены потребители тока аккумуляторной батареи робота-подталкивателя корма OptiDuo.



Таблица 1. Потребители тока робота-подталкивателя корма OptiDuo

Table 1. Current consumers of the OptiDuo feed pusher robot

№ п/п	Потребитель	Обозначение	Значение, А
1	Электродвигатели мотор-редукторов ведущих колес	IДВ	6
2	Электродвигатель редуктора привода шнека	IШН	15
3	Электроника блока управления	IЭЛ	1,3
4	Электродвигатель диспенсера концентратов	IДИС	3
Итого			24 < Iаккум.бат. = 30



На основе таблицы 1 и формул (3)–(12) рассчитано возможное число выездов, представленное в таблице 2.



Таблица 2. Число выездов робота n_сут в зависимости от расстояния l_р и l_х, проходимого роботом-подталкивателем корма

Table 2. The number of robot runs nday depending on the distance lр and lх covered by the feed pusher robot

lр, м	lх, м	${\mathit{V}}_{\mathit{\text{р}}}^{\mathit{\text{ср}}}$, м/мин
		4,0	4,5	5,0	5,5	5,9 (заявлена производителем)
100	0-30	10	10	-	-	-
	30-60	9	-	-	-	-
	0-60	-	10	-	-	-
	0-100	-	-	10	-	-
	70 -130	8	-	-	-	-
	0-150	-	-	-	10	-
	150-210	-	-	-	8	-
	0-180	-	-	-	-	10
	100-190	-	-	8	-	8
	180-230	-	-	-	-	-
	190-300	-	-	7	-	-
	60-80	-	9	-	-	-
	80-150	-	8	-	-	-
200	0-30	-	-	8	-	-
	0-60	-	-	-	8	-
	30-130	-	-	7	-	-
	0- 70	6	-	-	-	-
	0- 90	-	7	-	-	-
	0-50	-	-	-	-	9
	70-180	5	-	-	-	-
	60-160	-	-	-	7	-
	50-120	-	-	-	-	8
	90-120	-	6	-	-	-
	130-220	-	-	6	-	-
	120-290	-	5	-	-	-
	120-180	-	-	-	-	7
	160-290	-	-	-	6	-
	180-360	-	-	-	-	6
300	0-60	5*	5	5	-	-
	0-90	-	-	-	6	-
	0-100	-	-	-	-	7
	100-290	-	-	-	-	5
	0-170	-	-	5	-	-
	90-220	-	-	-	5	-
	170-310	-	-	4*	-	-
	220-440	-	-	-	4*	-
	130-200	-	4*	-	-	-
400	0-120	-	-	-	5*	-
	0-150	-	-	-	-	5
	120-130	-	-	-	4*	-
*– активация диспенсера невозможна



В таблице 3 представлено сопоставление реального числа выездов в хозяйствах робота-подталкивателя корма OptiDuo и максимально возможное по емкости его аккумуляторных батарей.



Таблица 3. Число проходов робота n_сут в условиях рядовой эксплуатации и определенное аналитически

Table 3. The number of robot runs nday in conditions of ordinary operation and determined analytically

Хозяйство	Запрограммированное время старта роботов- подталкивателей	Число выездов nсут
		В условиях рядовой эксплуатации		Максимально возможное по выражению (12)
		текущее	требуемое
СХПК имени Кирова (lр=154м; lхх=60м; $V_{р}^{ср}$= 5,8м/мин)	4-00; 6-30*; 9-00; 11-00; 13-30; 18-00; 21-00; 23-00; 2-00*	7	9-10	9
АО племзавод «Соколовка» (lр=213м; lхх=29,3м; $V_{р}^{ср}$= 5,1 м/мин)	1-00; 3-00; 5-30*; 9-00; 12-00; 16-30; 19-00; 21-00	7	10	7/8**
* — рекомендованное хозяйству по результатам исследования; ** — при условии доведения скорости до паспортной в 5,9 м/мин.



Поскольку ферма в СХПК им. Кирова имеет l_р = 154 м, то возможно повысить число выездов на два, причем они хорошо вписываются в цикл работы: между 4-00 и 9-00 часов утра — робот-подталкиватель будет совершать выезд в 6-30 — и между 23-00 и 4-00 — будет совершать выезд в 2-00. Однако, это количество выездов все еще не достигает числа 10.

В условиях рядовой эксплуатации робота-подталкивателя корма OptiDuo в АО племзавод «Соколовка» с l_р = 213 м можно увеличить лишь на один доведением развиваемой им скорости  до паспортной путем обработки пола фермы, придав ему необходимую шероховатость. В этом случае максимальное число выездов в сутки робота-подталкивателя составит 8, что также не достигает числа выездов 10.

Выводы

В результате проведенных исследований получено выражение (12) для определения числа выездов робота-подталкивателя корма nсут. В решительной степени на параметр nсут влияет расстояние lр, когда робот-подталкиватель проезжает с включенным рабочим органом и рабочей скоростью . Не активация дополнительной опции — диспенсера для выдачи концентратов — не дает выигрыша в числе проходов робота. Методику расчета — формулы (2)–(12) — можно применять для определения возможного числа проходов любого робота-подталкивателя корма при определении коэффициента kэ при его рядовой эксплуатации.

Установлено, что в условиях рядовой эксплуатации максимальное число выездов робота-подталкивателя корма с активным рабочим органом составляет n_сут = 7–8, что меньше заявленного производителем. Заявленное производителем число выездов 10 достигается в рядовых условиях эксплуатации при l_р = 100 м. При длине l_р ≤ 300 м в одном проходе следует устанавливать 2 робота-подталкивателя.

В условиях рядовой эксплуатации, ни при каких обстоятельствах, невозможно довести число проходов робота-подталкивателя корма до 10, кроме изменения конструкционных параметров, а именно, повышения емкости аккумуляторных батарей и повышения тока зарядной станции. Не выполнение в полном объеме технического обслуживания, рекомендованного изготовителем, в особенности своевременная замена ведущих колес из-за износа протектора и замена самих аккумуляторных батарей, влечет к снижению n_сут на 1–2 выезда по причине падения развиваемой скорости и быстрой разрядки аккумуляторных батарей.
