Vibration loading of booms ofaself-propelled sprayer with ultra-low pressure tires

Cover Page


Cite item

Full Text

Abstract

BACKGROUND: The results of experimental studies of the vibration loading of booms of a self-propelled sprayer equipped with the Bel-79 1020x420-18 ultra-low pressure tires when driving through single artificial bumps are given in the paper. Based on the results of the tests, the dependences of maximal vertical accelerations of the booms suspension on motion velocity at various tire pressure and levels of filling the sprayer tank with process liquid were obtained. It has been found that with a decrease in level of filling of the tank with process liquid and an increase in motion velocity, the oscillations level of the sprayer booms increases proportionally relative to the full filling. When the self-propelled sprayer moves through artificial bumps with the booms opened in the operating position, located at a height of 700 mm above the ground surface, the oscillation amplitude at the ends of the booms did not exceed 80 mm in the entire velocity range from 3 m/s to 12 m/s.

AIM: Experimental evaluation of influence of operational parameters of a mobile power unit (MPU) equipped with ultra-low pressure tires on the vibration loading of sprayer booms.

METHODS: Methods of laboratory and field research on moving of a mobile power tool equipped with a boom sprayer through artificial bumps are given. The maximal vertical accelerations on the sprayer booms were determined using the ASSISTANT TOTAL instrument facility consisting of a measuring unit with a vibration analyzer and the AR38R vibration transducer.

RESULTS: The dependences of the influence of air pressure in ultra-low pressure tires and motion velocity of the MES-600 on the oscillations level of the sprayer booms when moving through single artificial bumps are obtained. The minimal oscillations level on the booms at various tire pressure and various degrees of tank filling is reached at a velocity of the MPU of 9 m/s. The most vibration-loaded for sprayer booms mode is moving with empty tank.

CONCLUSIONS: The minimal oscillations level of the sprayer booms takes place in the velocity range of 7.5–10.5 m/s. When tire pressure is reduced from 80 kPa to 20 kPa, the vibration loading of the booms is decreased by 2.8 times. An increase in vibration loading takes place in the range of filling level of the sprayer tank from 50% down to being empty. When moving along single bumps in the velocity range from 3 m/s to 12 m/s, the sprayer booms were stable in a horizontal position, any intense vibrations and resonant modes of boom sections were not observed

Full Text

ВВЕДЕНИЕ

В Стратегии устойчивого развития сельскохозяйственных территорий России на период до 2030 г. важная роль отводится технико-технологическому обеспечению сельскохозяйственного производства с целью обеспечения продовольственной безопасности страны [1]. Инновационная модернизация агропромышленного комплекса России позволила обеспечить рост продукции растениеводства в условиях санкций, так в 2022 г. впервые было собрано рекордное количество около 150 млн. тонн зерна.

Повышение урожайности зерновых культур невозможно достичь без широкого применения средств химизации, позволяющих защитить культурные растения от вредителей, болезней и сорняков. В России значительный процент работ выполняется на почвах с низкой несущей способностью, которые составляют 11,2 млн. га пахотной площади земель. Особую сложность представляют технологические операции при работе агрегатов в ранний весенний и поздний осенний периоды, когда движение машин по полю в это время становится невозможным. При выполнении энергоемких технологических процессов в растениеводстве широко используются колесные и гусеничные тракторы различной мощности, однако, проблема обработки полей гербицидами не может быть решена за счет использования этих мобильных средств и их увеличения в парке. Поэтому важную роль в экономике производства сельскохозяйственной продукции растениеводства играет использование специализированных мобильных энергосредств (МЭС) и высокоэффективная организация их применения [2–5].

Эффективным путем повышения агротехнической проходимости и обеспечения выполнения технологических операций в заданные агросроки на почвах с низкой несущей способностью является применение МЭС на шинах сверхнизкого давления. За последние два десятилетия были разработаны различные самоходные опрыскиватели, с различным расположением штанг: с центральным расположением, на передней и задней навесках.

Исследования по целесообразности применения МЭС на шинах сверхнизкого давления проводились многими исследователями. Проведенными исследованиями теоретически обосновано и экспериментально подтверждено, что диапазон давлений воздуха в шинах должен составлять 5–40 кПа при движении МЭС по почвам с низкой несущей способностью в ранний весенний период. Авторами проведен ряд исследований по оценке контактных давлений МЭС, оборудованных шинами сверхнизкого давления, на почвенно-растительный покров (например, см. [6]). Также проведены теоретические и экспериментальные исследования по оценке вибронагруженности самоходных опрыскивателей и обоснованию движения на повышенных рабочих скоростях 20–40 км/ч [7–10]. Исследования по оценке вибронагруженности штанг опрыскивателей проводились в основном для выявления резонансных режимов при движении самоходных и прицепных опрыскивателей на повышенных рабочих скоростях, а также оценки влияния резонансных режимов на ресурс штанг [11, 12]. Однако, исследования по оценке вибронагруженности штанг опрыскивателя МЭС на шинах сверхнизкого давления малой грузоподъемности, в настоящее время изучены недостаточно.

ЦЕЛЬ ИССЛЕДОВАНИЙ

Целью работы является экспериментальная оценка влияния эксплуатационных параметров мобильного энергетического средства, оборудованного шинами сверхнизкого давления, на виброзащитные свойства штангового опрыскивателя (рис. 1).

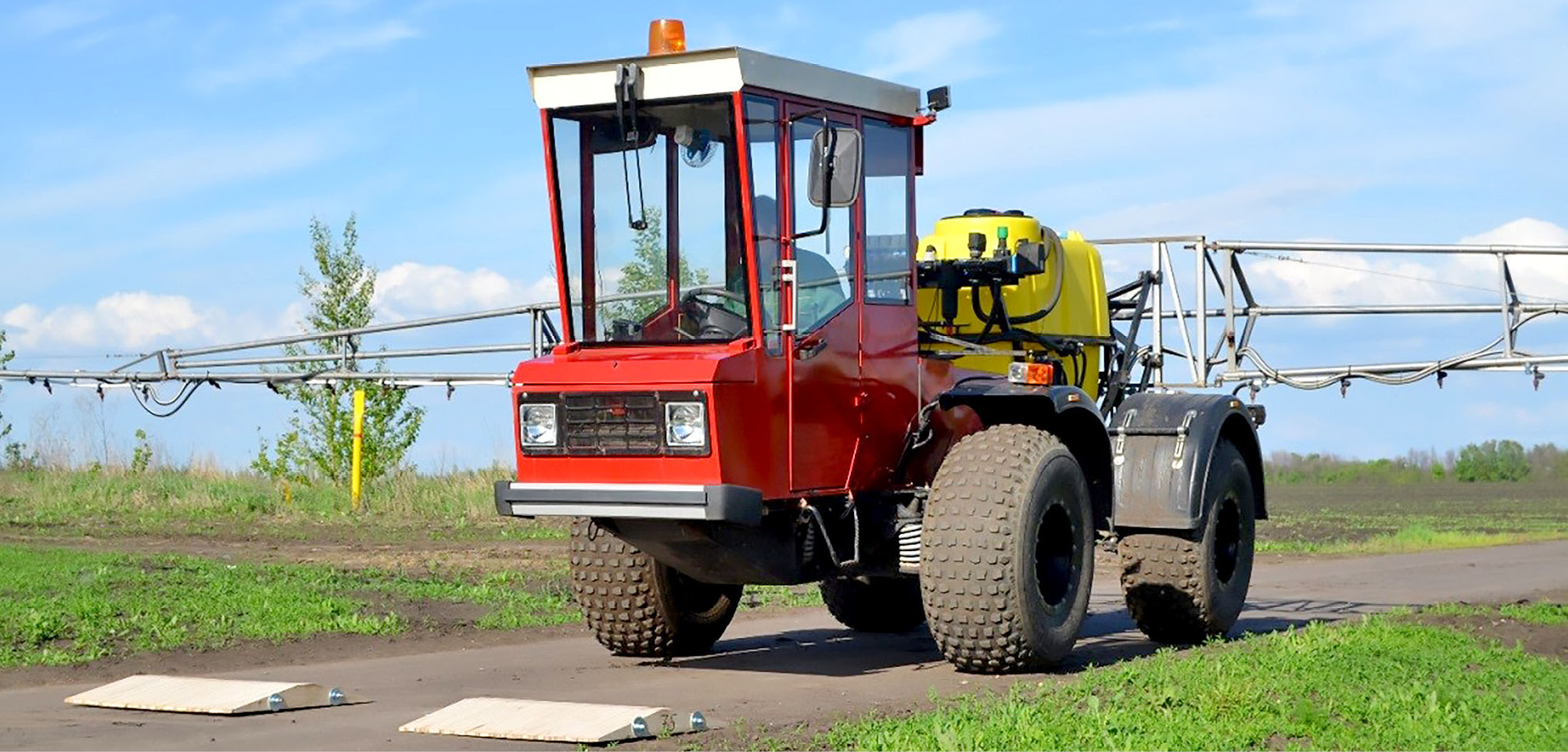

Рис. 1. Мобильное энергетическое средство на шинах сверхнизкого давления МЭС-600.

Fig. 1. The MES-600 mobile power unit with ultra-low pressure tires.



МАТЕРИАЛЫ И МЕТОДЫ

Для проведения настоящих исследований было разработано и изготовлено МЭС на шинах сверхнизкого давления, оборудованное опрыскивателем, с расположением штанг на задней навеске. При движении в транспортном положении штанги складывались. Левое и правое крылья штанг выполнены их трех секций. Первая и вторая секции имеют пространственную ферменную конструкцию, выполненную из алюминиевого проката. Третья секция выполнена из алюминиевого проката, шарнир этой секции оборудован автомат возврата в исходное положение при контакте края штанги с почвой либо другим препятствием.

Лабораторно-полевые испытания по определению вибронагруженности навески штангового опрыскивателя производились на горизонтальном участке дороги с твердым покрытием длиной 1200 м и с максимальным уклоном на отдельных участках, не превышающих 2%. С целью определения максимального вертикального ускорения на навеске, были изготовлены две единичные искусственные неровности для колес правого и левого бортов МЭС, имеющих трапециевидный профиль, с длиной нижнего основания 700 мм, длиной верхнего основания 100 мм и общей высотой неровностей 75 мм.

Испытания по определению амплитуды колебаний на концах штанг опрыскивателя поводились при раскрытых штангах и опущенных на расстоянии 700 мм от опорной поверхности. Согласно рекомендаций превышение отклонения от заданной высоты не должно превышать 100 мм [13, 14]. На концах штанг устанавливались специальные маркеры, регистрация производилась с применением стационарно установленной высокоскоростной видеокамеры, установленной на расстоянии 12 м от края штанги.

Максимальное вертикальное ускорение на навеске штанг опрыскивателя определяли при помощи приборного комплекса АССИСТЕНТ TOTAL» (SIU V3RT), состоящего из измерительного блока с анализатором вибрации, размещенного в кабине оператора и вибропреобразователя АР38Р, крепление которого осуществлялось резьбовым соединением к нижней части навески, проходящей по оси штанг опрыскивателя. Обработка полученных данных от анализатора и их перевода в формат Microsoft Excel производилась с применением программ для приборного комплекса «АССИСТЕНТ TOTAL» — «AssistentDataCenter».

Мобильное энергетическое средство эксплуатируется при выполнении технологических операций как по полям с почвой различной несущей способностью, так и по грунтовым полевым дорогам в широком диапазоне давления воздуха в шинах и скоростей движения. Уровень заполнения бака изменяется по мере расхода жидкости опрыскивателем и его последующей заправке. Поэтому при проведении лабораторно-полевых исследований скорость варьировалась в интервале от 3 м/с до 12 м/с и контролировалась оператором с помощью GPS приёмника компьютера для полевых опрыскивателей серии «Вravo 180S». Давление в шинах сверхнизкого давления устанавливалось соответственно: 80 кПа, 60 кПа, 40 кПа и 20 кПа; и контролировалось перед каждой серией проведения испытаний. Уровень заполнения бака на лабораторно-полевых испытаниях определили значениями: 0% (0 л), 50% (300 л) и 100% (600 л).

Определяемыми параметрами эксперимента являлись значения максимальных вертикальных ускорений на задней навеске МЭС и амплитуды колебаний на концах штанг.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Лабораторно-полевые исследования по оценке вибрационной нагруженности штанг опрыскивателя МЭС на шинах сверхнизкого давления проводились в три этапа.

На первом этапе была проведена оценка влияния скорости движения МЭС и степени заполнения емкости технологической жидкостью при максимальном и оптимальном давлении воздуха в шинахна вибронагруженность штанг [15, 16] (рис. 2).

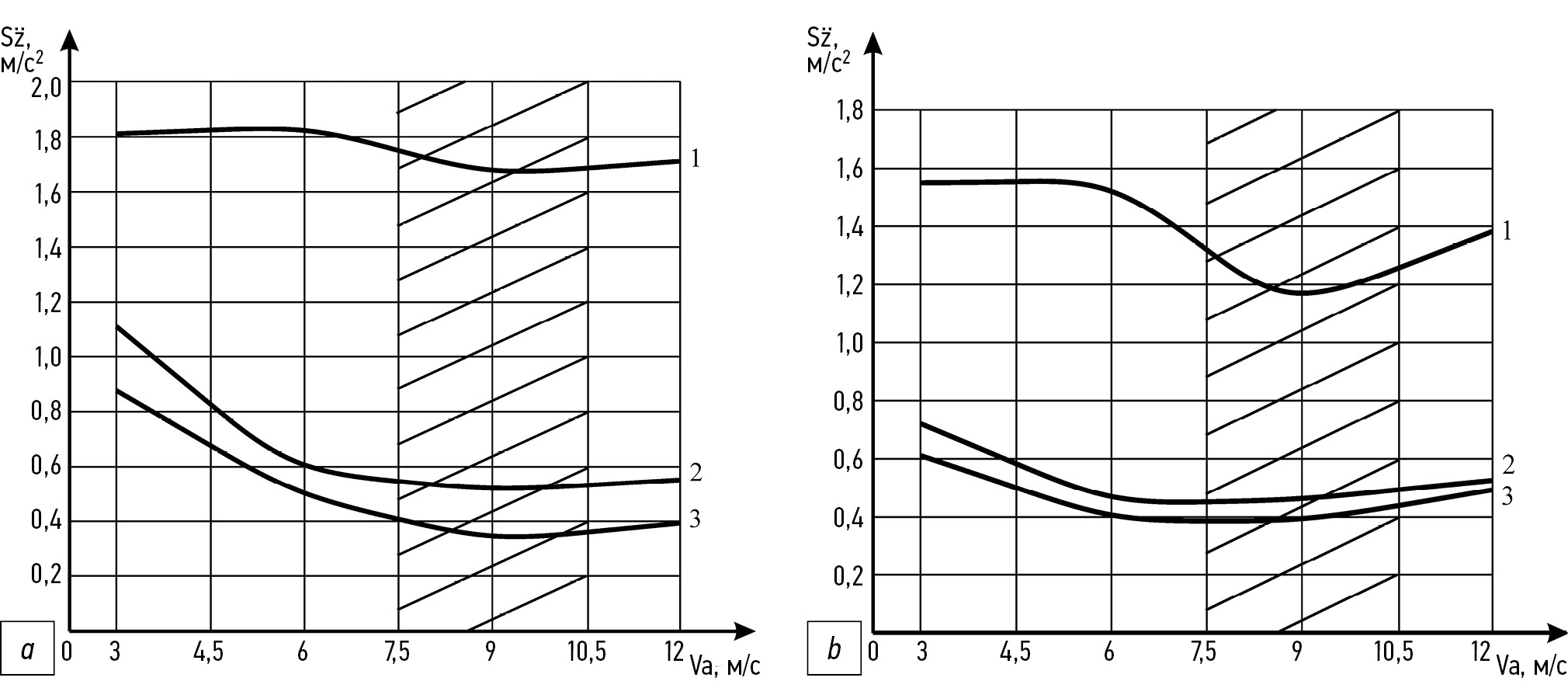

Рис. 2. Зависимость максимального вертикального ускорения на навеске штанг от скорости движения при давлении в шинах: а — 80 кПа; b — 40 кПа. Уровень заполнения бака: 1 — 0%; 2 — 50%; 3 — 100%.

Fig. 2. Dependence of maximal vertical acceleration of booms suspension on motion velocity at tire pres-sure of: а — 80 kPa; b — 40 kPa. Tank filling level: 1 — 0%; 2 — 50%; 3 — 100%.



Результаты испытаний показали, что степень заполнения емкости технологической жидкостью от 50% до 100% не оказывает существенного влияния на вибронагруженность штанг. Со снижением заполнения емкости технологической жидкостью и увеличением скорости движения уровень колебаний на штангах опрыскивателя пропорционально увеличивается относительно полной заправки. При движении МЭС со скоростью 3 м/с имеет место максимальный уровень вибронагруженности, далее с увеличением скорости движения, время взаимодействия шин с неровностью уменьшается, и как следствие снижается вибронагруженность штанг. Минимальный уровень колебаний на штангах при различном давлении воздуха в шинах и различной степени заправки емкости достигает при скорости движения МЭС 9 м/с. Установлено, что в диапазоне скоростей 7,5–10,5 м/с имеет место минимальный уровень колебаний при различной степени заполнения емкости технологической жидкостью и давлениях воздуха в шинах. В диапазоне скоростей от 9 до 12 м/с уровень колебаний незначительно увеличивается, что обусловлено возникновением галопирования МЭС.

Самым вибронагруженным является режим движения МЭС в порожнем состоянии. Так, при движении в порожнем состоянии, в диапазоне скоростей от 3 до 6 м/с уровень колебаний штанг остается практически постоянным, далее снижается до минимального значения при скорости 9 м/с, затем незначительно возрастает при давлении воздуха в шинах 80 кПа, а при давлении 40 кПа имеет место более интенсивный рост колебаний штанг до скорости 12 м/с.

При движении МЭС со скоростью 9 м/с и давления воздуха в шинах 80 кПа уровень колебаний на навеске штанг относительно порожней заправки снижается в 3 раза при заправке емкости на 50%, и в 4,8 раза при полной заправке. При движении МЭС с этой же скоростью, но давлении воздуха в шинах 40 кПа уровень колебаний на навеске штанг относительно порожней заправки снизился в 2,6 раза при заправке емкости на 50%, и в 2,9 раза снизился при полной заправке.

Стоит отметить тенденцию снижения максимального вертикального ускорения на навеске штанг опрыскивателя мобильного энергетического средства в диапазоне скоростей от 3 м/с до 9 м/с и небольшое возрастание в диапазоне от 9 м/с до 12 м/с. Для обоснования зависимостей ускорений от скорости движения МЭС были рассмотрены спектры вертикальных ускорений на задней навеске при давлении в шинах 40 кПа и уровня заполнения бака опрыскивателя 0 % (рис. 3).

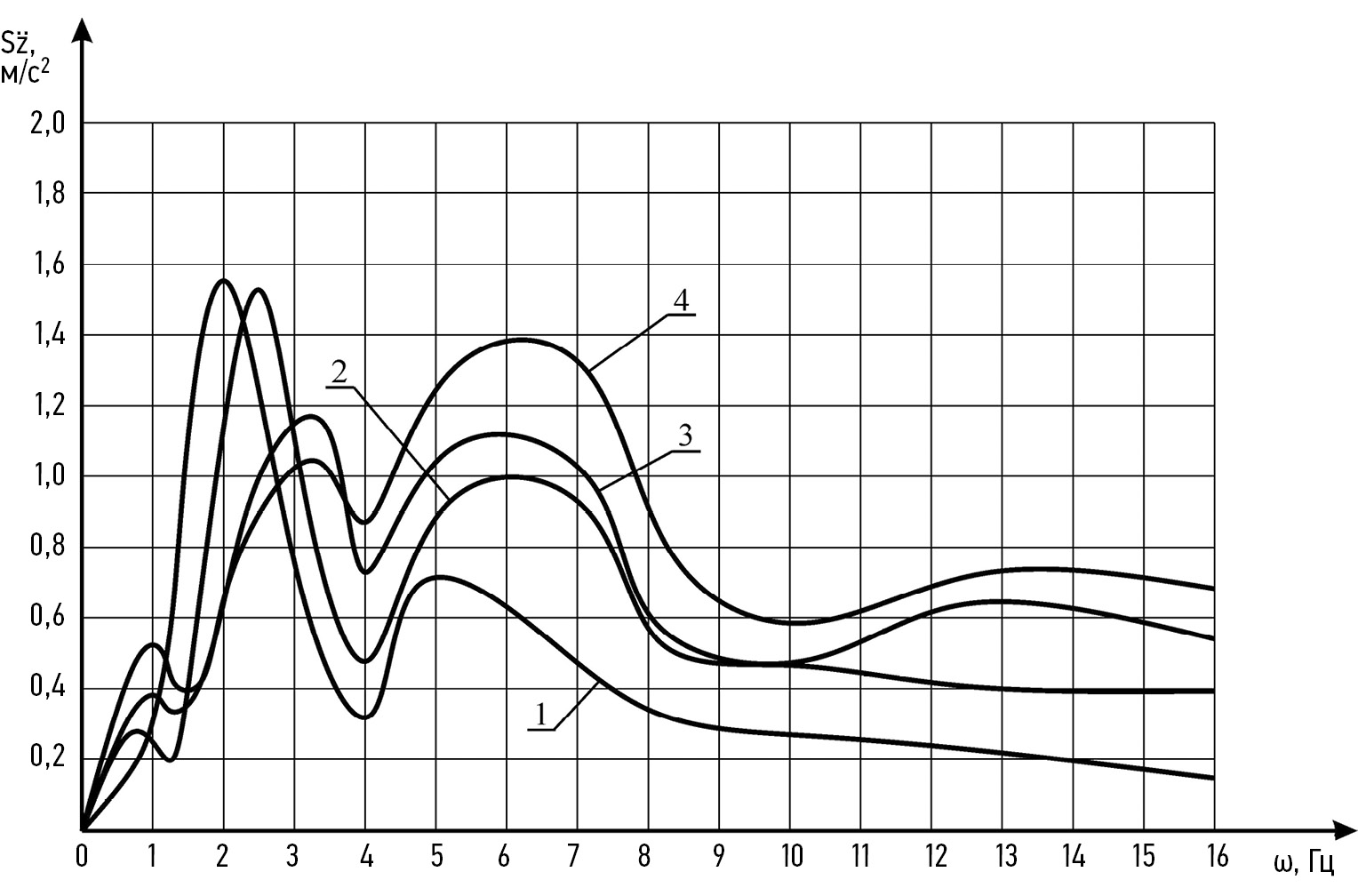

Рис. 3. Спектры вертикальных ускорений на навеске штанг при уровне заполнения бака 0% и давлении в шинах 40 кПа на скорости движения: 1 —3 м/с; 2 — 6 м/с; 3 — 9 м/с; 4 — 12 м/с.

Fig. 3. Spectra of vertical accelerations of booms suspension at a tank filling level of 0% and tire pres-sure of 40 kPa at motion velocity of: 1 — 3 m/s; 2 — 6 m/s; 3 — 9 m/s; 4 — 12 m/s.



Рассматривая полученные спектры ускорения, необходимо отметить два диапазона резонансных частот: первый диапазон в интервале от 1,6 Гц до 4 Гц, а второй — от 4 Гц до 8 Гц. Резонансная частота на первом диапазоне смещается в область более высоких частот при увеличении скорости движения МЭС с 2 Гц при скорости движения 3 м/с до 3,15 Гц при скорости 9 и 12 м/с. Одновременно со смещением резонансной частоты вертикальное ускорение снижается с 0,1583 g при скорости движения 3 м/с до 0,1065 g при скорости 12 м/с (в 1,49 раз).

В то же время, на втором диапазоне также резонансная частота смещается с 5 Гц при скорости 3 м/с на 6,3 Гц при скоростях движения МЭС 6, 9 и 12 м/с. Но с увеличением скорости от 3 м/с до 12 м/с в рассматриваемом интервале наблюдается рост ускорения с 0,0725 g до 0,1414 g (в 1,95 раз).

Таким образом, при снижении ускорений на первом резонансном интервале частот, на втором резонансном интервале ускорения возрастают. На скорости движения мобильного средства до 6 м/с первый резонансный участок имеет большее ускорение, а при скорости более 9 м/с — уже второй. Соответственно максимальное вертикальное ускорение на навеске штанг будет снижаться до скорости движения 9 м/с из-за уменьшения времени взаимодействия движителя с единичной неровностью и с 9 м/с будет только возрастать, что объясняется увеличением воздействия на навеску от шин и трансмиссии.

Вторым этапом экспериментальных исследований предусматривалась оценка влияния на вибронагруженность штанг опрыскивателя давления воздуха в шинах и скорости движения МЭС в порожнем состоянии, без заправки бака технологической жидкостью (рис. 4). Установлено, что со снижением давления воздуха в шинах также снижается уровень колебаний на навеске штанг опрыскивателя. В диапазоне скоростей 7,5–10,5 м/с, имеет место минимальный уровень колебаний при различных давлениях воздуха в шинах, минимум колебаний достигается при скорости 9 м/с. Давление воздуха в шинах 80 кПа устанавливается при переезде с поля на поле при движении по грунтовым укатанным дорогам и по дорогам с покрытием. При выполнении технологических операций предыдущими исследованиями было рекомендовано давление воздуха в шинах 40 кПа. Давление воздуха в шинах 20 кПа рекомендовано для кратковременного преодоления труднопроходимых участков поля при выполнении работ на почвах с низкой несущей способностью.



Рис. 4. Спектры вертикальных ускорений на навеске штанг при уровне заполнения бака 0% и давлении в шинах 40 кПа на скорости движения: 1 —3 м/с; 2 — 6 м/с; 3 — 9 м/с; 4 — 12 м/с.

Fig. 4. Spectra of vertical accelerations of booms suspension at a tank filling level of 0% and tire pres-sure of 40 kPa at motion velocity of: 1 — 3 m/s; 2 — 6 m/s; 3 — 9 m/s; 4 — 12 m/s.



Максимальный уровень колебаний на навеске штанг при движении МЭС в порожнем состоянии со скорости 9 м/с имеет место при давлении воздуха в шинах 80 кПа, при давлениях 60 кПа и 40 кПа уровень колебаний снижается соответственно в 1,1 и 1.4, а при давлении 20 кПа уровень колебаний снизился в 2,8 раза.

Третьим этапом экспериментальных исследований предусматривалось определение амплитуды колебаний на концах штанг опрыскивателя для наиболее вибронагруженного режима движения. Установлено, что при переезде через искусственные неровности с раскрытыми в рабочем положении штангами, расположенными на расстоянии 700 мм от опорной поверхности, во всем диапазоне скоростей движения от 3 м/с до 12 м/с, амплитуда колебаний на концах штанг не превышала 80 мм.

Проведённые исследования вибронагруженности штанг опрыскивателя показали, что оборудование МЭС шинами сверхнизкого давления оказывает щадящее воздействие на штанги опрыскивателя. На всех режимах испытаний резонансных явлений не было выявлено, при этом амплитуда колебаний на концах штанг при переезде через единичные неровности не превышал критических значений.

ВЫВОДЫ

Минимальный уровень колебаний на штангах опрыскивателя при различных режимах работы имеет место в диапазоне скоростей 7,5–10,5 м/с. При этом снижение давления воздуха в шинах с 80 кПа до 20 кПа позволяет снизить вибронагруженность штанг в 2,8 раза.

Проведенные исследования показали, что снижение заправки бака технологической жидкостью со 100% до 50%, не оказывает существенного влияния на вибронагруженность штанг опрыскивателя. Увеличение вибронагруженности имеет место в диапазоне заправок от 50% до порожнего состояния. Самым вибронагруженным для штанг опрыскивателя является режим движения в порожнем состоянии.

Экспериментально установлено, что при движении по единичным неровностям в диапазоне скоростей от 3 м/с до 12 м/с штанги опрыскивателя устойчиво находились в горизонтальном положении, интенсивных колебаний и резонансных режимов секций штанг не наблюдалось. Амплитуда колебаний на концах штанг при переезде через единичные неровности не превышала 80 мм, что удовлетворяет агротехническим требованиям при выполнении технологических процессов по обработки культурных растений.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Вклад авторов. В.И. Прядкин — общее руководство исследованиями, инициатор разработки и создания объекта исследований, разработка программы и методики исследований, участие в написании текста рукописи; П.А. Колядин — участие в создании объекта исследований, разработка программы исследований, участие в проведении испытаний, обработка результатов исследований; редактирование текста. Авторы подтверждают соответствие своего авторства международным критериям ICMJE (все авторы внесли существенный вклад в разработку концепции, проведение исследования и подготовку статьи, прочли и одобрили финальную версию перед публикацией).

Конфликт интересов. Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией настоящей статьи.

Источник финансирования. Авторы заявляют об отсутствии внешнего финансирования при проведении исследований.

ADDITIONAL INFORMATION

Authors’ contribution. V.I. Pryadkin — general management of the study, initiation of development and creation of the object of the study, development of the program and methodology of the study, writing the text of the manuscript; P.A. Kolyadin — creation the object of the study, development of the program of the study, conducting tests, results processing; text editing. The authors confirm that their authorship complies with the international ICMJE criteria (all authors made a significant contribution to the development of the concept, research and preparation of the article, read and approved the final version before publication).

Competing interests. The authors declare no any transparent and potential conflict of interests in relation to this article publication.

Funding source. Authors state that this research was not supported by any external sources of funding.

×

About the authors

Vladimir I. Pryadkin

Voronezh State University of Forestry and Technologies named after G.F. Morozov

Author for correspondence.
Email: vip16.vgltu@mail.ru
ORCID iD: 0000-0002-5436-1122
SPIN-code: 6343-4430

Dr. Sci. (Engineering), Professor of the Cars and Service Department

Russian Federation, Voronezh

Pavel A. Kolyadin

Voronezh State University of Forestry and Technologies named after G.F. Morozov

Email: kpa.022@yandex.ru
ORCID iD: 0000-0003-3003-7894
SPIN-code: 7457-1844

Postgraduate of the Cars and Service Department

Russian Federation, Voronezh

References

  1. Forecast of scientific and technological development of the agro-industrial complex of the Russian Federation for the period until 2030. Moscow: MinSelKhoz RF, NIU VShE; 2017. (In Russ).
  2. Bezuglov VG. Analysis of technologies and equipment for applying chemical plant protection products. Tekhnika i oborudovaniya dlya sela. 2013;2:7–10.(In Russ).
  3. Bykov SN. Indicator “importance of information technology” of competitiveness of high-tech engineering products. Sovremennye naukoemkie tekhnologii. 2018;12:25–30. (In Russ).
  4. Demin EE, Startsev AS, Pavlov PI, et al. Results of studies of the power of installed engines and the weight of self-propelled boom sprayers. Agrarian Scientific Journal. 2022;(12):73–76. doi: 10.28983/asj.y2022i12pp73-76
  5. Shchegolikhina TA. Development trends of foreign self-propelled sprayers. In: Modern resource-efficient technologies and technical means in the agro-industrial complex; materials of the All-Russian (national) scientific and practical conference, Kursk, March 31, 2021. Kursk; 2021:116–120. (In Russ).
  6. Pryadkin VI, Shapiro VYa, Godzhaev ZA, et al. Transport and technological means on ultra-low pressure tires. Voronezh: VGLTU; 2019. (In Russ).
  7. Konstantinov MM, Petrenko ES. Feasibility study of the working width of a boom sprayer. Izvestiya OGAU. 2018;1(68):122–125. (In Russ).
  8. Kruk IS, Gordeenko OV, Karpovich SK, et al. Directions for increasing the efficiency of using field boom sprayers. Agropanorama. 2022;5(153):2–10. (In Russ).
  9. Petukhov DA, YuzenkoYuA. Technical and operational indicators of self-propelled sprayers. AgroSnabForum. 2018;2:13–16. (In Russ).
  10. Polishchuk YuV, Laptev NV, Komarov AP. Efficiency of using a self-propelled sprayer equipped with an automatic driving system.Niva Povolzhya. 2021;4(57):86–92. (In Russ).
  11. Karpovich SK, Marinich LA, Kruk IS, et al. Methodology for assessing the technical condition of field boom sprayers and technological requirements for them. Minsk: BGATU; 2016. (In Russ).
  12. Shmelev AV, Lopukh DG, Drobyshevskaya OV. Modeling and analysis of the force load of the boom system of a self-propelled sprayer in the MSC.ADAMS environment. Aktualnye voprosy mashinovedeniya. 2016;5:91–94. (In Russ).
  13. Bashkirev AP, Shvarts AA, ShkabenkoAYu. Analysis of field sprayers. Nauka v tsentralnoy Rossii. 2019;6(42):50–58. (In Russ).
  14. Kruk IS, Kot TP, Gordeenko OV. Methods and technical means of protecting the spray torch from direct exposure to wind in the designs of field sprayers. Minsk: BGATU; 2022. (In Russ).
  15. GojaevZA, Goncharenko SV, Artyomov AV, et al. Elastic characteristics of an ultra-low pressure tire 1020x420-18 model Bel-79. Part I. Vertical loads. Avtomobilnaya promyshlennost. 2020;8:18–21. (In Russ).
  16. Gojaev ZA, Pryadkin VI, Kolyadin PA, etal. Promising mobile vehicles with ultra-low pressure tires for agricultural production.Tractors and Agricultural Machinery. 2022;89(4):277–286. doi: 10.17816/0321-4443-115016
