The concept of using energy-packed tractors as modular universal energy-technological units
- Authors: Sidorova A.V.1, Lavrov A.V.2, Sidorov M.V.3
-
Affiliations:
- Kursk State Agrarian University named after I. I. Ivanov
- Federal Scientific Agroengineering Center VIM
- Bauman Moscow State Technical University (Kaluga Branch)
- Issue: Vol 90, No 5 (2023)
- Pages: 413-422
- Section: New machines and equipment
- URL: https://journals.eco-vector.com/0321-4443/article/view/568264
- DOI: https://doi.org/10.17816/0321-4443-568264
- ID: 568264
Cite item
Abstract
BACKGROUND: The increase in the energy saturation of the tractor, as the main regularity of the development of its technical level, leads to the outgrowth of the tractor-tractor into a tractor with a reserve of power, allowing the tractor to be used to drive the working bodies of agricultural machines with their simultaneous traction.
AIMS: The purpose of the work is to substantiate the use of modular universal power engineering tools as one of the promising ways to increase the efficiency of using agricultural machinery based on energy-saturated tractors.
METHODS: The method of determining the power and weight of the technological module required to transfer the tractor from the previous to the next higher traction class.
RESULTS: To achieve the maximum traction force on the hook during the transition to the next higher traction class, it is necessary that the energy saturation of the tractor with the technological module corresponds to the energy saturation (1.59...1.65 kW/kN), and the tractor itself, to which the technological module is connected, has an energy saturation of 2.0...2.41 kW/kN, and when switching to two traction classes – 3.3...3.5 kW/kN.
CONCLUSIONS: The use of the technological module is one of the promising ways to solve the problem of ballasting and increase the efficiency of using agricultural machinery based on an energy-saturated tractor of the second generation.
Full Text
ВВЕДЕНИЕ
В стратегии развития сельскохозяйственного машиностроения на период до 2030 года отмечено, что процесс консолидации сельскохозяйственной отрасли ведет к увеличению спроса на тракторы средней (от 100 до 200 л.с.) и большой мощности (свыше 200 л.с.).
В обозримом будущем реализация прироста мощности тракторного двигателя за счет увеличения рабочих скоростей машинно-тракторного агрегата (МТА) останется ограниченой агротребованиями. Второй путь повышения производительности МТА связан с увеличением тягового усилия трактора, которое приводит к значительному увеличению сцепного веса трактора, так как имеется жесткая связь мощности двигателя и его массы [1]. Таким образом повышение энергонасыщенности трактора, как основной закономерности развития его технического уровня, ведет к перерастанию трактора-тягача в трактор с запасом мощности, позволяющей применять его для привода рабочих органов сельскохозяйственных машин с одновременной их тягой [1]. Все более реальными становятся перспективы широкого применения сельскохозяйственного трактора в качестве мобильного источника энергии и эволюционного перехода от тяговой к тягово-энергетической концепции трактора [2].
Для реализации «избыточной» мощности энергонасыщенных тракторов многие зарубежные и отечественные производители применяют балластирование с целью увеличения тягового усилия трактора, идя по рассмотренному второму пути повышения производительности МТА. Чугунные балласты закрепляются на остове или ведущих колесах трактора. Балластирование стало необходимым способом искусственного увеличения веса трактора и понижения его энергонасыщенности для увеличения тягового усилия вследствие ограничения скорости выполнения технологических работ. При работе с орудиями, обладающими высоким тяговым сопротивлением применение балласта позволяет более точно подобрать тяговое усилие трактора, а если не требуется высокая сила тяги, то рекомендуется использовать трактор без балласта.
В свою очередь на тракторах средней (от 100 до 200 л.с.) и особенно большой мощности (свыше 200 л.с.) применяют балластные грузы, которые составляют до половины массы самого трактора [1]. Демонтаж таких значительных масс вызывает на практике определенные неудобства и сложности, поэтому применение балласта на энергонасыщенном тракторе переводит его в трактор следующего тягового класса лишая его универсальности и приводя к дополнительным расходам топлива на перемещение ненужного балласта [3].
Балластирование как способ повышение сцепного веса возможно не только за счет балластных грузов, но и также при использовании веса рабочих орудий и емкостей с технологическим материалом при навешивании их на весьма перспективные «интегральные» тракторы. Одним из первых представителем таких тракторов является трактор ЛТЗ-155 [4], созданный на Липецком тракторном заводе, который в свое время сделал прорыв в тракторостроение. Аналогичные тракторы были разработаны немецким концерном Daimler-Benz «MB-trak» с формулой 4К4б [5] и английской фирмы JCB серии «Fastrac» [6]. Тракторы имели передние и задние колеса одинакового размера с равномерным распределением массы между ними. Тракторы фирмы «Fendt» отличались большим (на 12-14%) сцепным весом на задние колеса за счет меньшего диаметра передних колес. Интегральные тракторы решали проблему реализации повышенной мощности двигателя за счет увеличения сцепного веса, но при этом как и при балластировании, увеличение нагрузки на колеса трактора приводила к нарушению физико-механических свойств почвы и как следствие к снижению урожайности [7].
Одним из возможных путей дальнейшего развития тракторостроения — это использование принципов модульного построения, обеспечивающих создание элементной базы сельхозмашиностроения и адаптивности к технологическим переналадкам МТА [2]. При модульном построении основное тяговое усилие формируется ведущими колесами технологической части МТА за счет избыточной мощности энергонасыщенного трактора при этом активизируется вес всего МТА.
Первым шагом модульного построения МТА может быть использование с энергонасыщенным трактором технологического модуля, который, имея ведущие колеса, позволяет навешивать на себя сельскохозяйственные машины используя часть их веса в качестве сцепного веса, а также при необходимости дополнительный балласт. Как отмечается в работах [8, 9] ведущие колеса такого технологического модуля могут обеспечить прирост тягового усилия до 2 раз. Такой способ комплектования трактора позволяет повысить его универсальность и использовать один трактор в двух смежных тяговых классах, что в свою очередь позволяет устранить отсутствие трактора определенного тягового класса и одновременно сократить номенклатуру имеющихся тракторов [1].
Интересный опыт был получен ВИМом на базе трактора МТЗ-52 с использование третьего отсоединяемого ведущего моста с приводом от синхронного ВОМ трактора [10]. Однако, из-за недостаточной энергонасыщенности трактора МТЗ-52, было отмечено уменьшение рабочей скорости до 27%, хотя и получено увеличение номинального тягового усилия на 62%. Этот недостаток был решен в экспериментальных образцах МЭС-200 и МЭС-300.
Липецким тракторным заводом был изготовлен опытный МЭС-200, который агрегатировался с сельхозмашинами, предназначенными для тракторов класса 3. Сменная производительность энергетического модуля МЭС-200 объеденного с технологическим модулем превысила производительность трактора второго тягового класса на 35…37%, погектарный расход топлива на вспашке был ниже на 17%. Энергетический модуль МЭС-300 созданный на Харьковском тракторном заводе при использовании технологического модуля агрегатировался с сельхозмашинами, предназначенными для тракторов тягового класса 5. Это позволило повысить сменную производительность на 68,0%, а расход топлива снизить не менее чем на 43,9% в сравнении с серийным трактором Т-150К [11, 12].
Таким образом, повышение энергонасыщенности трактора, как основной закономерности развития его технического уровня, ведет к перерастанию трактора-тягача в трактор тягово-энергетической концепции (мобильное энергетическое средство) с расширением его универсальности и функциональных возможностей. Одним из перспективных направлений является формирование МТА по модульному принципу на базе энергонысыщенных тракторов, обладающего двумя уровнями мощности двигателя, снабженных технологическим модулем с одним или несколькими ведущими мостами и гидронавесным устройством (рис. 1), позволяющим использовать часть веса сельхозмашин в качестве сцепного веса, а также при необходимости дополнительный балласт [13].
Цель исследования
Обосновать применение модульных универсальных энерготехнологических средств как одного из перспективных способов повышения эффективности использования сельскохозяйственного МТА на базе энергонасыщенного трактора.
МАТЕРИАЛЫ И МЕТОДЫ
Номинальную эксплуатационную мощность двигателя трактора тяговой концепции принято рассчитывать по формуле:
, (1)
где Ркр.н — значение номинального тягового усилия трактора, кН; Pf — сила сопротивления качению трактора, кН; νтр.н — действительная скорость движения трактора при номинальном тяговом усилии, м/с; ηтр — механический КПД трансмиссии трактора; δн.к — допустимое значение буксования колес заднего ведущего моста.
Следует отметить, что зависимость (1) справедлива для определения номинальной эксплуатационной мощности двигателя только для тракторов формулы 4К2. Для тракторов, имеющих колесную формулу 4К4 или 6К6 необходимо учитывать буксование колес всех мостов трактора так как буксование колес по отдельным осям неодинаково и зависит от конструктивно заданного кинематического несоответствия в их приводе [14].

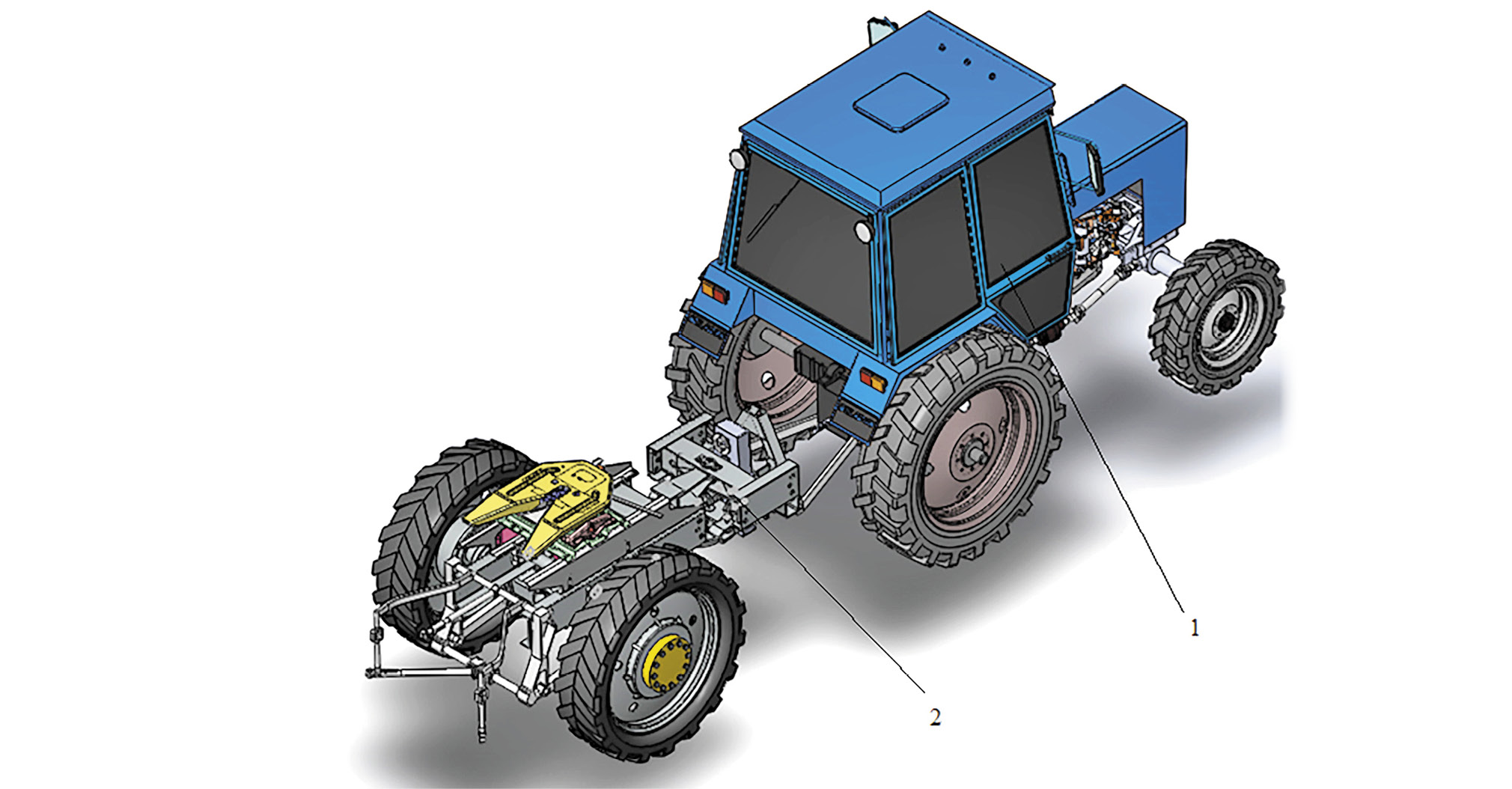

Рис. 1. Модульное энерготехнологическое средство: 1 — энергонасыщенный трактор, 2 — технологический модуль.
Fig. 1. A modular energy-technological unit: 1 — an energy-packed tractor, 2 — a technological module.
Учитывая изложенное, в работе [15] предлагается определять номинальную эксплуатационную мощность двигателя как сумму мощностей, потребляемых отдельными мостами трактора:
, (2)
где Ркр.j и Pf.j — значение силы тяги и сила сопротивления качению колес j-го моста трактора, кН; kNj — коэффициент передачи мощности, учитывающий долю мощности, передаваемую через j-й мост; ηтрj — механический КПД отдельной ветви трансмиссии j-го моста; δн.j — буксование колес j-го моста.
Для расчетов значение силы тяги можно принять, исходя из тягового класса трактора, а силу сопротивления качению трактора можно определить при известном значении коэффициента буксования трактора на данном агрофоне. Тогда числитель примет такой же вид, как и выражении (1)
. (3)
Выражение (2) содержит в знаменателе – сумму механических потерь мощности в трансмиссии и потерь на буксование с учетом передачи доли мощности через j-й мост и может быть заменено следующим произведением:
, (4)
где ηтр — механический КПД трансмиссии многоосного трактора; δн — допустимое значение буксования многоосного трактора в целом.
В специальной литературе отсутствует определение допустимого значения буксования многоосного трактора в целом и при испытаниях согласно ГОСТ 30745-2001 (ИСО 789-9-90) определяется значение буксования задних ведущих колес.
Для определения допустимого буксования многоосного трактора необходимо учитывать доли передаваемой мощности на привод ведущих колес трактора:
, (5)
где kNj — коэффициент передачи мощности, учитывающий долю мощности, передаваемую через j-й мост; ẟнj — буксование колес j-го моста.
Коэффициент передачи мощности, учитывающий долю мощности, передаваемую через j-й мост определим, как:
, (6)
где Nн.э.j — доля эффективной мощности двигателя, передаваемой отдельно на j -й мост.
Для определения доли эффективной мощности двигателя, передаваемой отдельно на j -й мост, воспользуемся известной зависимостью номинального тягового усилия трактора от его веса:
, (7)
где Gтр — вес трактора, обеспечивающий условия сцепления движителей с почвой при достижении трактором заданного тягового усилия на лущеной стерне зерновых культур нормальной влажности с буксованием не более допустимого δн стандартом; φкр.н — коэффициент использования веса трактора при номинальном тяговом усилии и работе на лущеной стерне.
Значение номинального тягового усилия трактора можно представить, как сумму тяговых усилий, создаваемых каждым мостом:
, (8)
где Ркр н.j — тяговое усилие, создаваемое j-м мостом.
Отсюда номинальная тяговая мощность трактора с учетом его действительной скорости движения равна:
. (9)
С учетом выражения (7):
. (10)
Учитывая выражения (6) и (10) получим:
, (11)
где λj — коэффициенты нагрузки j-го колеса.
С учетом выражений (5) и (11) имеем:
. (12)
Таким образом выражение(2) можно представить в следующим виде:
. (13)
Для повышения универсальности колесных тракторов путем использования их с сельскохозяйственными машинами, предназначенными для тракторов разных тяговых классов, необходимо что бы колесный трактор мог развивать несколько номинальных тяговых усилий, соответствующих разным тяговым классам. Это возможно достичь согласно выражению (7) путем изменения веса трактора. Для перехода трактора в более высокий тяговый класс необходимо увеличить его вес на разность между весом трактора верхнего тягового класса и весом трактора нижнего тягового класса:
, (14)
где Gтр в и Gтр н — вес трактора соответственно верхнего тягового класса и нижнего тягового классов.
Эксплуатационный вес трактора для нижнего и верхнего тяговых классов определяем по формулам соответственно:
, (15)
, (16)
где Ртр.н.в и Ркр.н.н — номинальные тяговые усилия трактора, соответствующие верхнему и нижнему тяговым классам.
Необходимый вес для перехода в более высокий тяговый класс, как было рассмотрено выше, может быть дополнен балластом или применением третьего моста (технологического модуля) [1]. При использовании технологического модуля, полученный вес по формуле (14) будет его эксплуатационным весом. В конструкции технологический модуль может быть выполнен с более низким весом и дополнен до необходимого значения балластом. Таким образом, эксплуатационный вес технологического модуля задается из условия возможности перехода трактора в верхний тяговый класс трактора тягово-энергетической концепции.
Результаты и обсуждение
Проведем расчет по предлагаемой методике мощности двигателя трехосного трактора сформированном на базе двухосного трактора тягового класса 1,4 согласно (13):
для двухосного трактора класса 1.4
= 59,63 кВт;
для трехосного трактора на базе двухосного трактора класса 1.4 с третьим подкатным мостом (технологическим модулем)
= 84,66 кВт.
Проведем расчет по предлагаемой методике веса и массы тракторов нижнего и верхнего тяговых классов, и веса технологического модуля при переходе от нижнего к верхнему тяговому классу на примере трактора тягового класса 1,4.
Эксплуатационный вес трактора для нижнего тягового класса 1,4 согласно выражению (15):
= 35,71 кН,
где Ркр.н.н — нижнее номинальное тяговое усилие трактора, Ркр.н = 14 кН; φкр.н — коэффициент использования веса колесного трактора при номинальном тяговом усилии и работе на лущеной стерне.
Эксплуатационный вес трактора для верхнего тяговых класса 2 при использовании технологического модуля согласно выражению (16) рассчитывается согласно:
= 50,0 кН,
где Ркр.н.МЭС — верхнее значение номинального тягового усилия МЭС, Ркр.н.в.МЭС = 20 кН; φкр.МЭС — коэффициент использования веса трактора с третьим мостом (технологическим модулем).
Максимальный вес технологического модуля:
= 50,5 - 35,71 = 14,29 кН.
Максимальная масса технологического модуля:
=1456 кг.
Результаты расчетов мощности двигателя и массы колесных тракторов в различных комплектациях приведены в таблицах 1 и 2.
Таблица 1. Результаты расчетов эксплуатационной мощности колесных тракторов в различных комплектациях
Table 1. Results of calculation of service power of wheeled tractor in various configurations
Комплектация | Показатели | ||||
Номинальное тяговое усилие, кН | Тяговый класс | Мощность двигателя, кВт | Энергонасыщенность трактора, кВт/кН | ||
базового | многоосного | ||||
без ТМ | 14 | 1,4 | 59,63 | 1,59 | - |
с ТМ | 20 | 2 | 84,66 | 2,26 | 1,64 |
с ТМ | 30 | 3 | 124,02 | 3,31 | 1,65 |
Таблица 2 . Массы тракторов и технологических модулей в различных комплектациях
Table 2. Mass of tractors and technological modules in various configurations
№ п/п | Название параметра | Значение | |
Эксплуатационная масса трактора: | |||
1 | без ТМ, кг с ТМ, кг | 3640 5095 | 3640 7645 |
2 | Соответствие тяговому классу | 1,4–2 | 1,4–3 |
3 | Масса технологического модуля, кг | 1455 | 4005 |
Если учитывать, что масса технологического модуля складывается из массы самого технологического модуля и части массы сельскохозяйственной машины, установленной на технологическом модуле, то потери на сопротивление качению всего МТА на базе трактора с технологическим модулем будут значительно меньше чем у МТА на базе трактора тяговой концепции.
Результаты проведенных расчетов показывают, что для достижения предельной по сцеплению силы тяги на крюке при переходе в следующий более высокий класс тяги необходимо, чтобы энергонасыщенность трактора с технологическим модулем соответствовала энергонасыщенности трактора к которому подсоединяется технологический модуль (1,59…1,65 кВт/кН), а сам трактор, к которому подсоединяется технологический модуль обладал энергонасыщенностью 2,0…2,41 кВт/кН, а при переходе на два тяговыхкласса – 3.3…3.5 кВт/кН. Таким образом, в случае применения трактора Беларус 82.1 с ТМ для перевода его во второй тяговый класс, необходимо проведение комплекса мер по увеличению мощности двигателя трактора не менее чем на 25 кВт.
Наиболее близкими из модельного ряда тракторов Минского тракторного завода являются тракторы тягового класса 1.4: МТЗ-1021 (мощность 77 кВт/105 л.с.), МТЗ-1021.3, МТЗ-1021.4 и МТЗ-1021.5 (мощность 81кВт/110 л.с.), МТЗ-1025.2 (мощность 79 кВт/107 л.с.), МТЗ-1025.3, МТЗ-1025.4, МТЗ-1025.5, МТЗ-1025.6 (мощность 81кВт/110 л.с.).
Результаты полевых сравнительных испытаний на стерне зерновых (при влажности агрофона в слое 0…15 см – 19%) при выполнении МТА отвальной вспашки на базе трактора МТЗ-82 повышенной мощности 105 л.с с ТМ и трактора МТЗ-82 80 л.с. (таблица 3). Передача трактора в обоих опытах шестая с понижающим редуктором.
Таблица 3 . Результаты полевых сравнительных испытаний на стерне зерновых при выполнении МТА на базе трактора МТЗ-82 повышенной мощности 105 л.с с ТМ и трактора МТЗ-82 отвальной вспашке
Table 2. Results of field comparisonal testing at crop stubble field when performing moldboard plowing by the machine-tractor unit containing the MTZ-82 tractor with increased power up to 105 hp with a technological module and the MTZ-82 tractor
Комплектация МТА | Буксование колес | Скорость, м/с | Чистая производительность, га/ч | Расход топлива | |
зад. лев. | кг/ч | кг/га | |||
МТЗ-82+ПЛН-3-35 | 14,3 | 2,102 | 0,794 | 14,38 | 18,10 |
МТЗ-82 с ТМ+ПЛН-4-35 | 14,0 | 2,153 | 1,085 | 18,41 | 16,96 |
Из анализа таблицы 3 можно сделать вывод, что повышение чистой производительности пахотного агрегата на базе трактора МТЗ-82 с мощностью 105 л.с. и ТМ составило 36,65% в сравнении с пахотным агрегатом на базе штатного трактора МТЗ-82. Снижение погектарного расхода топлива МТА на базе трактора МТЗ-82 с мощностью 105 л.с. и ТМ составило 6,33% в сравнении с штатным трактором МТЗ-82 (погектарный расход топлива МТА на базе трактора МТЗ-82 с мощностью 105 л.с. – 16,96 кг/га).
ЗАКЛЮЧЕНИЕ
В результате проведенных исследований можно сделать вывод о том, что применение модульных универсальных энерготехнологических средств является одним из перспективных способов повышения эффективности использования сельскохозяйственного МТА на базе энергонасыщенного трактора.
