Study of water heating efficiency in cavitation mode at the initial stage of grain molasses preparation

Full Text

ОБОСНОВАНИЕ

Как известно, показатели продуктивности и здоровья сельскохозяйственных животных на 60–70% зависят от качества кормов и уровня кормления, а в остальном определяются генетическим потенциалом животных и условиями их содержания. При этом на приготовление кормов в животноводстве приходится до 30% всех энергозатрат кормопроизводства, включая такие операции как заготовку и раздачу кормов [1]. В свою очередь, удельные затраты энергии на производство кормов в России в 1,5–3 раза превосходят аналогичные показатели стран ЕС, при этом продуктивность животных ниже на 35–50% [2]. Особенно энергоемким остается процесс тепловой обработки кормов, на которую ежегодно затрачивается до 1,8 млрд. кВт·ч электроэнергии [3]. В связи с этим вопрос снижения удельных затрат энергетических ресурсов при приготовлении корма, в том числе, обработанного тепловыми способами, является актуальным. В настоящее время в фермерских хозяйствах наиболее широкое применение находит технология влаготермомеханической обработки зерна злаковых культур в зерновую патоку, сбалансированную по переваримому протеину и кормовым сахарам [4]. Чаще всего в устройствах для приготовления соответствующего корма нагрев воды малоэффективен и требует монтажа дополнительного активного источника тепла, что повышает себестоимость готового продукта. Экспериментально-теоретических исследований, посвященных применению пассивных источников тепла, создающих, например, эффект кавитации в устройствах производства зерновой патоки практически нет. Поэтому совершенствование технологии и оборудования для приготовления зерновой патоки носит, на наш взгляд, своевременный характер.

ЦЕЛЬ РАБОТЫ

Целью исследования является оценка эффективности применения кавитатора для нагрева воды в установке для производства зерновой патоки.

МАТЕРИАЛЫ И МЕТОДЫ

Ранее авторами настоящей статьи изучены вопросы приготовления патоки из зерна злаковых культур (рожь, пшеница, ячмень), где были определены оптимальные режимы и настроечные параметры используемой установки [5]. Однако, остался не до конца изучен вопрос предварительного нагрева воды до температуры 30°С, которая обусловлена технологией производства патоки.

Для устранения данной проблемы разработана лабораторная установка (рис. 1), состоящая из рамы 1, водяного контура, включающего в себя технологическую емкость 2, пассивный измельчитель 3, центробежный насос 4 1СМ65-50-160/2-м с приводом от электродвигателя 5 АИР 100L2 У2 мощностью 5,5 кВт и системы всасывающего 6 и нагнетательного 7 трубопроводов.

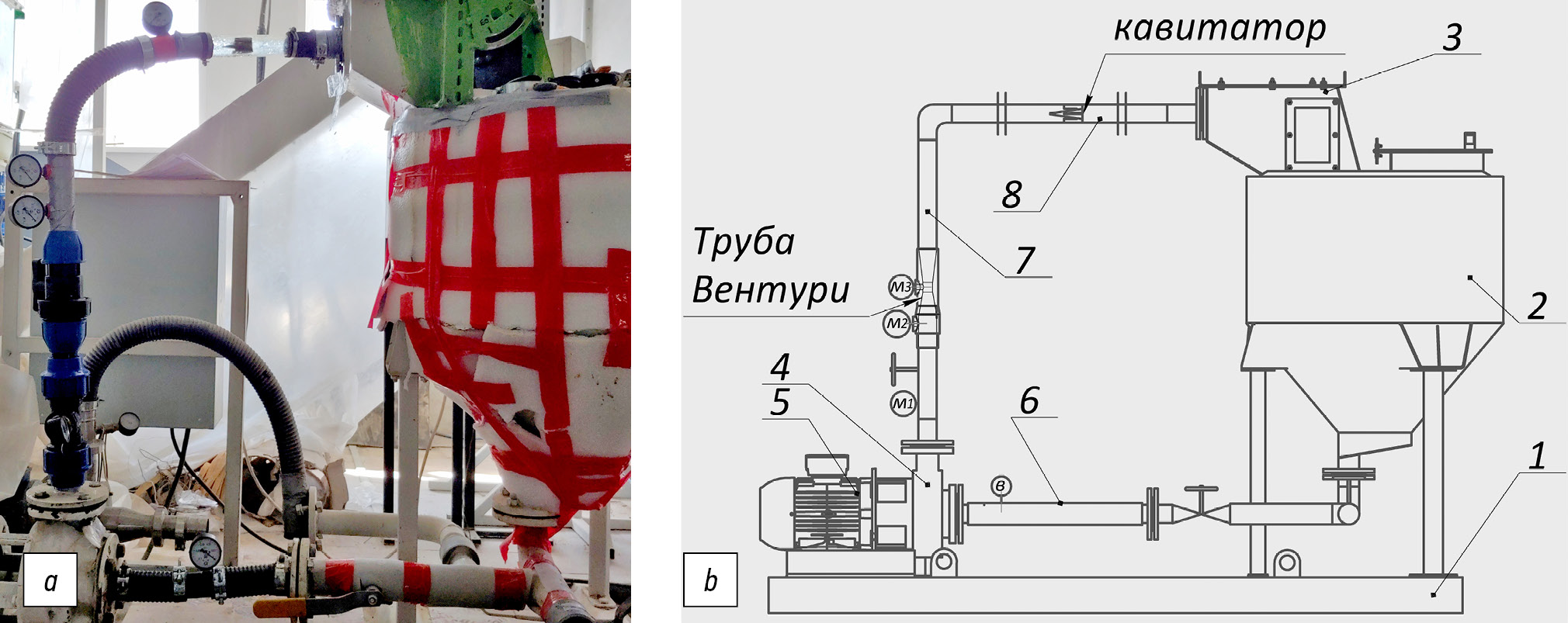

Рис. 1. Лабораторная установка: а — общий вид; b — схема установки.

Fig. 1. Laboratory setup: а — general view; b — setup layout.



На горизонтальном участке нагнетательной ветви предусмотрена возможность монтажа кавитатора в стеклянной трубе 8, прозрачность которой обеспечивает условия наблюдения и регистрации за происходящими процессами потока жидкости. Кроме того, для определения давления перед кавитором на нагнетательной ветви после насоса установлены манометры РОСМА TM-310P до 0,16 MПа и (или) MPF до 6 бар. Для измерения температуры воды в емкости использовался датчик температуры 6 TST-81-1,5.

Для изучения процесса нагрева воды в нагнетательной ветви водяного контура установлен кавитатор (рис. 2), основным элементом которого является конус 1 с углом раствора 16°8ʹ, способствующий сужению проходного сечения трубопровода и, предположительно, образованию эффекта кавитации за основанием конуса. Дополнительным элементом кавитатора являются лепестки 2, которые в свою очередь устанавливались в трубу прямыми или отогнутыми на 15°. Основная функция лепестков – это закрепление конуса в трубе и создание дополнительного сопротивления потоку жидкости.

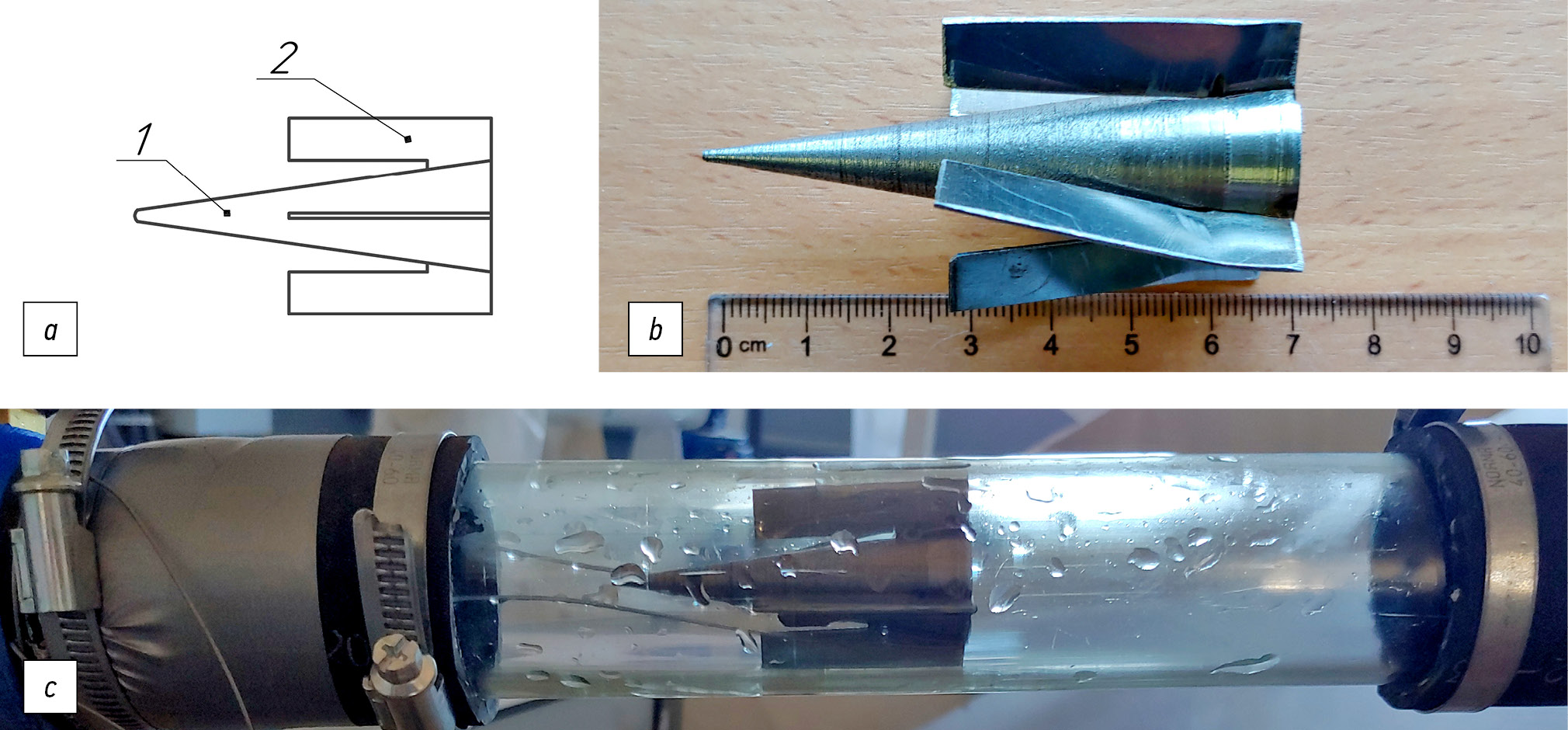

Рис. 2. Кавитатор: а — схема: 1 — конус; 2 — лепестки; b — общий вид (лепестки отогнуты на 15°); c — в стеклянной трубе с прямыми лепестками.

Fig. 2. The cavitator: а — layout: 1 — cone; 2 — vanes; b — general view (petals bent by 15°); c — inside a glass pipe with straight vanes.



Для видеорегистрации поведения жидкости до, при обтекании конуса и после прохождения кавитатора была использована высокоскоростная камера Evercam 1000-4-M монохромной записи с частотой 1000 к/с при разрешении 1280×800. Наблюдение за распределением температуры исследуемой поверхности осуществлялось бесконтактным способом с помощью тепловизора Testo 865. Значение потребляемой установкой мощности фиксировалось прибором К-505.

При проведении опытов использовалась вода средней жесткости с минерализацией 214 ppm (мг/л), определенной с помощью прибора TDS-3. Как известно, качество воды как теплоносителя по своему солевому составу и примесям существенным образом влияет на эффективность работы систем теплоснабжения [6, 7]. Температура воздуха в лаборатории и атмосферное давление во время проведения эксперимента составляло соответственно 16°С и 750–755 мм.рт.ст. Число параллельных опытов равнялось трем, поэтому экспериментальные данные, представленные ниже, определены как средние арифметические. После каждого опыта вода сливалась, водяной контур установки принимал исходную температуру.

Технологический процесс протекает следующим образом. Технологическая емкость установки заполняется водой объемом 50 л, после чего включается центробежный насос. Далее за счет постоянной циркуляции в замкнутом водяном контуре вода нагревается до значения 20°С. С этого момента идет фиксация параметров нагрева воды через каждый градус до 30°С как с кавитатором, так и без него при прочих равных условиях. Для оценки рабочего процесса выбраны такие критерии эффективности, как время и удельные энергозатраты нагрева воды.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

На первом этапе для подтверждения или опровержения гипотезы об интенсификации процесса нагрева воды в установке для приготовления зерновой патоки проведен сравнительный эксперимент по нагреву воды с 20 до 30°С в присутсвии и отсутсвии установленного кавитатора при двух вариантах положения лепестков. По результатам эксперимента построен график процесса нагрева (рис. 3), который показывает, что нагрев идет эффективней с использованием кавитатора. Причем время, затраченное на нагрев 50 л воды, чуть меньше при использовании кавитатора с прямыми лепестками, чем с отогнутыми при соответствующих значениях 11,32 мин. и 11,38 мин. Схема с применением кавитатора с прямыми лепестками позволяет ускорить процесс нагрева воды более чем на 20% по сравнению со схемой, где он отсутствует. Характер изменения температуры нагрева по времени во всех случаях имеет линейную зависимость.

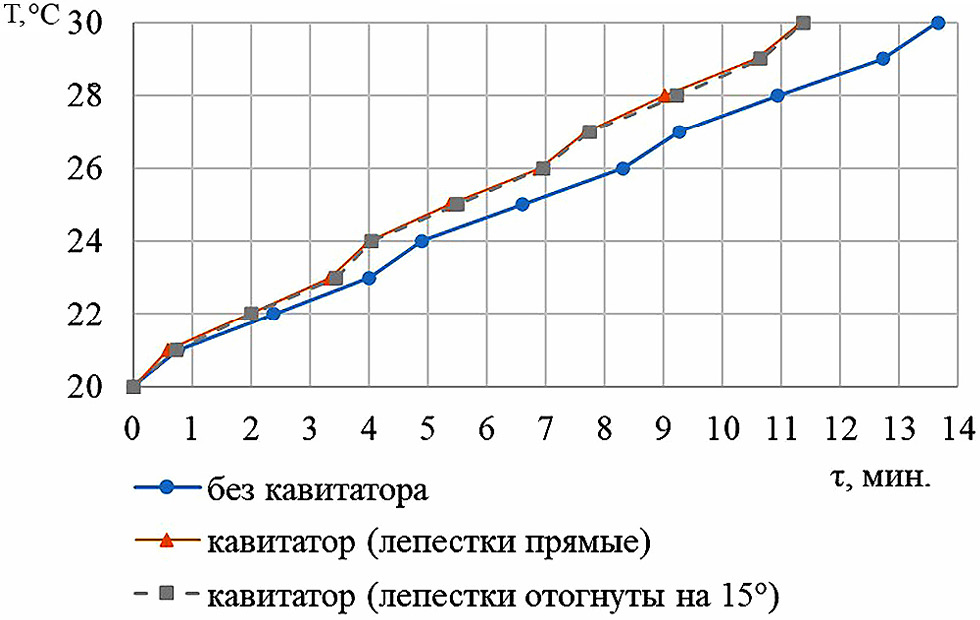

Рис. 3. Время нагрева воды до 30°С.

Fig. 3. Time of water heating up to 30°С.



При анализе результатов получены уравнения изменения значений температуры воды от времени:

$T=\mathrm{0,7043}\cdot \tau +\mathrm{20,292}$, (1)

$T_{\text{п.л.}}=\mathrm{0,8482}\cdot \tau +\mathrm{20,315}$, (2)

$T_{\text{о.л.}}=\mathrm{0,8449}\cdot \tau +\mathrm{20,263}$. (3)

Уравнения наилучших аппроксимаций функций (1)–(3) достаточно точно описывают процесс нагрева, о чем свидетельствуют высокие значения коэффициентов детерминации: $R_1^2=\mathrm{0,997}$, $R_2^2=\mathrm{0,9964}$, $R_3^2=\mathrm{0,9967}$.

Далее определены удельные затраты электроэнергии на нагрев 1 литра воды на 1°С по формуле:

$w_{\text{уд.}}=\frac{P\cdot \tau }{V\cdot \Delta T}$, (4)

где P — средняя потребляемая мощность электродвигателя, кВт; τ — время нагрева воды, с; V — объём воды в баке, л.; $\Delta T$— изменение температуры воды, ºС.

В результате вычислений построена гистограмма распределения удельных энергозатрат (рис. 4). Как можно заметить, минимальное значение выбранного критерия эффективности наблюдается при монтаже кавитатора с прямыми лепестками и составляет 1,8878 Вт·ч/л·°С, что меньше по значению аналогичного показателя примерно на 3% для нагрева воды без кавитатора. Расхождение значений при установке кавитатора с разным положением лепестков незначительно и составляет не более 1%.

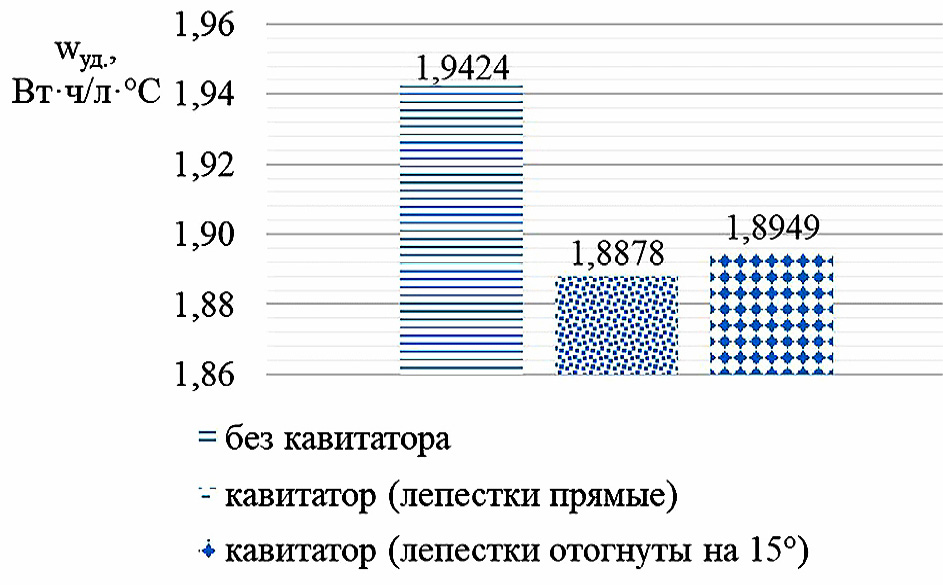

Рис. 4. Средние значения удельных энергозатрат нагрева воды.

Fig. 4. Average values of specific energy consumption of water heating.



На втором этапе исследования после того, как была доказана эффективность применения кавитатора, визуально можно определить эффект кавитации с помощью высокоскоростной съемки. Для начала рассмотрим геометрическую картину на примере движения жидкости в стеклянной трубе, в которой установлен кавитатор с прямыми лепестками (рис. 5). Не слеудет забывать, что по результатам предыдущих опытов это самая эффективная схема нагрева. Как можно заметить, процесс движения жидкости в неустановившемся режиме достаточно сложный и, в общем случае, до и при обтекании конуса движущаяся жидкость представляет собой семейство линий тока, которые формируют спектр течения. При приближении к основанию конуса давление резко падает с одновременным повышением скорости движения воды. В результате закипания жидкой фазы за основанием конуса и на расстоянии до 0,3D (D — диаметр основания конуса) от его основания становится заметным образование пузырьков пара, диаметр которых не превышает 1,5 мм. В определенный момент времени из-за возмущающих факторов предположительно, например, из-за скачка давления или внутреннего трения частиц жидкости образуются вихри. Пузырьки пара, двигаясь дальше при расширении живого сечения трубы с высокой скоростью схлопываются с выделением тепловой энергии, что, в свою очередь, приводит к дополнительному нагреву воды. Под воздействием течения вихри уплывают, образуя «хвост» кавитации. По его протяженности косвенно можно судить об интенсивности эффекта кавитации. За, так называемым, «хвостом» течение жидкости приобретает установившийся характер. Далее процесс повторяется, т.е. за основанием конуса происходит образование новых пузырьков, вихрей и т.д. Важно, что полученные результаты в целом не противоречат теории кавитации [8, 9].

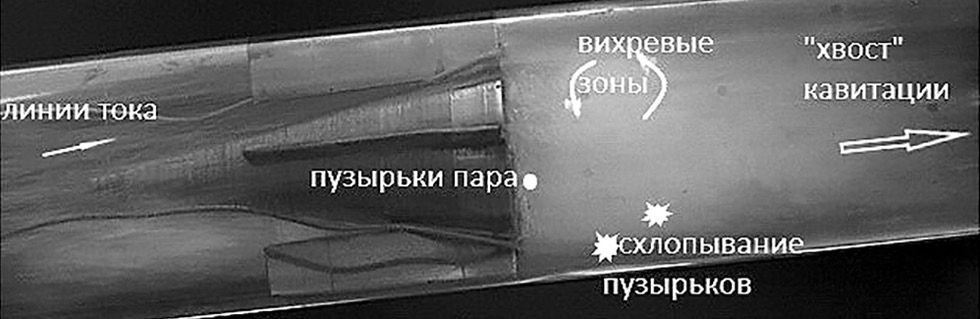

Рис. 5. Схема процесса кавитации.

Fig. 5. Cavitation process diagram.



К сожалению, в рамках настоящего исследования не представляется возможным графически представить динамику движения жидкости, поэтому принято решение показать несколько последовательных кадров для двух вариантов установки кавитатора (рис. 6). Для обоих случаев видно, что эффект кавитации за основанием конуса несколько не стабилен. Однако, для первого случая (рис. 6, а) вихревые зоны более плотные, а длина «хвоста» кавитации более протяженная. Отогнутые лепестки способствуют незначительному закручиванию потока, что видно по линиям тока, но не влияют на дополнительное парообразование (рис. 6, b).

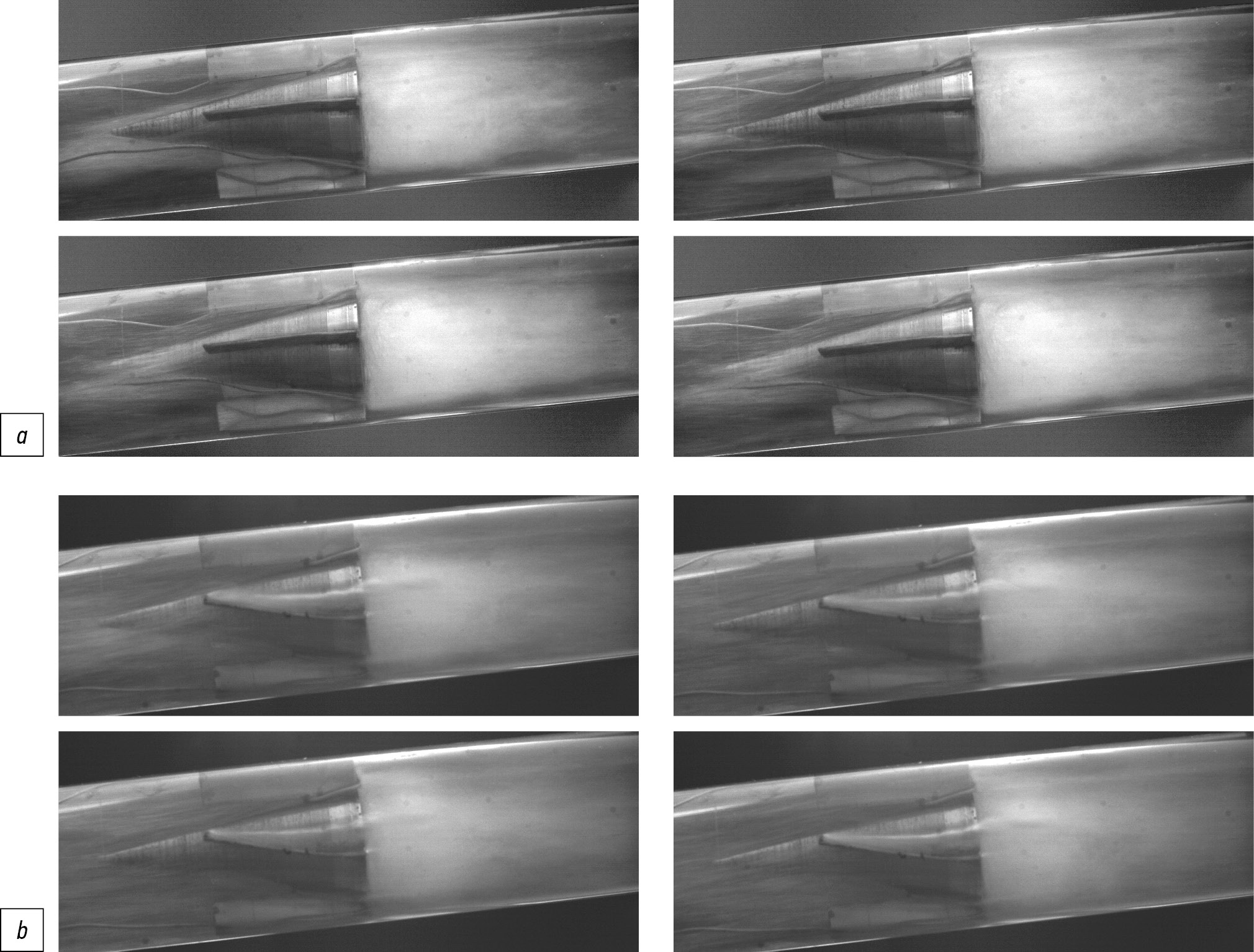

Рис. 6. Последовательные кадры записи процесса кавитации (слева-направо) высокоскоростной камерой в интервале температур воды от 20 до 30°С: а — кавитатор с прямыми лепестками; b — кавитатор с лепестками, отогнутыми на 15°.

Fig. 6. Sequential frames of recording the cavitation process (from left to right) by a high-speed camera in the water temperature range from 20 to 30°С: а — the cavitator with straight vanes; b — the cavitator with vanes bent by 15°.



Для подтверждения результатов наблюдений была проведена тепловизионная съемка стеклянной трубы в зоне до кавитатора и после него в одном из опытов в режиме нагрева с использованием кавитатора с прямыми лепестками (рис. 7). В начальный момент нагрева (рис. 7, а) по перекрестному курсору тепловизора заметно, что температура воды за кавитатором повышается приблизительно на 5,5% с 20,1° до 21,2°С, далее в середине температурного режима (рис. 7, b) и в конце (рис. 7, c) температура возрастает в среднем около 3%.

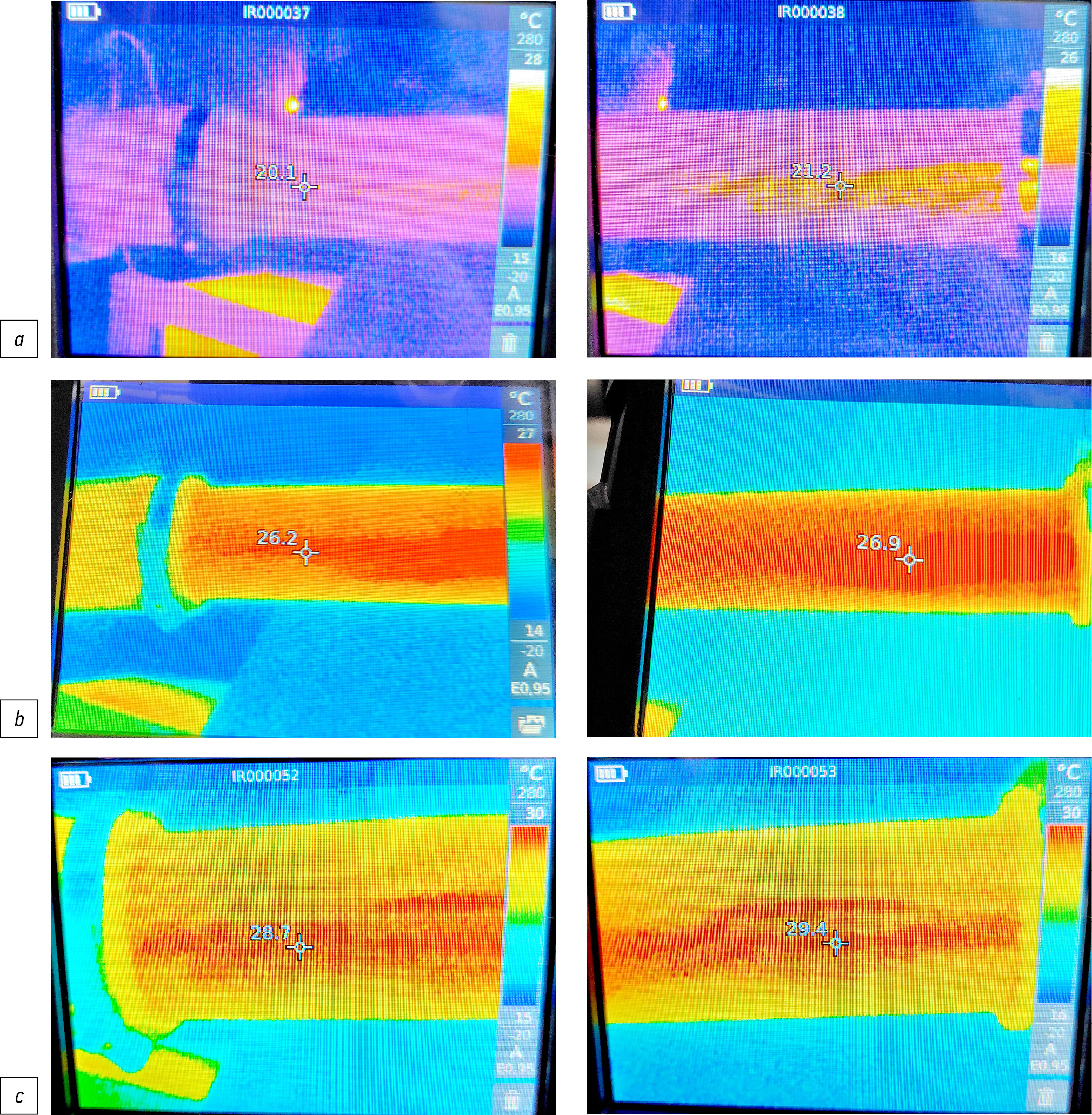

Рис. 7. Изображения термограмм трубы с кавитатором в процессе нагрева воды с тепловизионным прицелом до/после кавитатора: а —температура 20,1°С/21,2°С; b — температура 26,2°С/26,9°С; c— температура 28,7°С/29,4°С.

Fig. 7. Images of tube thermograms with the cavitator during water heating with thermal imaging sight before/after the cavitator: а — temperature is 20,1°C/21,2°C; b — temperature is 26,2°С/26,9°С; c — temperature is 28,7°С/29,4°С.



На заключительном этапе исследований определены гидравлические сопротивления в сети, вызываемые кавитатором. Для предлагаемой конструкции кавитатора с прямыми и отогнутыми лепестками, падение напора определялось по результатам эксперимента формулой:

$\Delta H=\frac{\Delta P}{\rho g}$, (5)

где $\Delta P$— разность давлений на входе перед кавитатором и выходе после кавитатора, Па.

Согласно результатам гидравлических испытаний установки данный показатель определен для двух случаев: для кавитатора с прямыми лепестками $\Delta P_{\text{п.л.}}$= 34474 Па, а также с отогнутыми лепестками на 15° — $\Delta P_{\text{о.л.}}$= 37921 Па; ρ — плотность воды, кг/м³. При температуре воды 20°С плотность воды принята равной ρ = 998 кг/м³ [10].

Тогда согласно формулы (1) падение напора равно: для первого варианта $\Delta H_{\text{п.л.}}$= 3,52 м, для второго — $\Delta H_{\text{о.л.}}$= 3,87 м.

Затем, коэффициент гидравлического сопротивления можно вычислить согласно соотношению:

${\zeta }_{\text{кав.}}=\frac{\Delta P}{\rho v^2}$, (6)

где $v$— скорость течения воды в нагнетательном трубопроводе равна $v$= 6,29 м/c.

Тогда для кавитатора с прямыми лепестками ${\zeta }_{\text{кав. (п.л.)}}$= 1,75, с отогнутыми ${\zeta }_{\text{кав. (о.л.)}}$= 1,92.

Видно, что при втором варианте установки кавитатора падение напора и коэффициент гидравлического сопротивления по сравнению с первым вариантом больше на 10%.

Как известно плотность воды несколько снижается при повышении ее температуры, однако, при нагреве воды с температуры 20°С до 30°С существенных изменений в значениях гидравлических сопротивлений не происходит.

ЗАКЛЮЧЕНИЕ

В заключении стоит отметить, что, безусловно, существует много способов нагрева воды при приготовлении жидких кормовых смесей, у каждого из них найдутся свои преимущества и недостатки. Но, все-таки, сельхозпроизводители в первую очередь ориентируются на простые, но эффективные технические решения. В нашем случае по результатам лабораторных исследований удалось установить, что в установках для приготовления зерновой патоки возможно повысить эффективность нагрева воды путем монтажа в нагнетательный трубопровод кавитатора. Представленное устройство, состоящее из конуса, не представляет сложности в изготовлении и в монтаже. Остается нерешенной небольшая конструктивно-технологическая проблема: после нагрева воды до 30°С и добавлении в технологическую емкость зерна перенаправить поток водно-зерновой смеси в обход кавитатора. Использование устройства при нагреве воды на начальном этапе приготовления зерновой патоки повышает эффективность процесса на 20%.
