Control laws for individual traction electric drive of a front loader

Full Text

ВВЕДЕНИЕ

Колесные фронтальные погрузчики (ФП) способны эффективно перемещаться по дорогам с твердым покрытием. Однако, технологические операции (погрузка или бульдозирование) такие машины осуществляют в более сложных условиях: на разбитом или заснеженном природном грунте и на строительных площадках. По этой причине ФП должны сочетать сравнительно высокую скорость на асфальте с хорошей проходимостью и управляемостью на слабонесущем грунте.

В работах [1, 2] были рассмотрены вопросы выбора параметров и оценки энергоэффективности электромеханической трансмиссии ФП. Однако, расходы на эксплуатацию подобных машин характеризуются не только режимами работы двигателя внутреннего сгорания и трансмиссии, но также потерями на буксование и сопровождающим их повышенным износом шин и повреждением почвы. Оценка буксования транспортно-технологической машины является широко разработанной задачей, но до сих пор привлекает внимание исследователей [3, 4]. Также активно исследуются подходы и алгоритмы управления машиной, позволяющие ограничить буксование при выполнении технологических операций [5].

У ФП с индивидуальным электромеханическим приводом ведущих колес существует возможность достаточно гибко управлять распределением тяги, что следует использовать для получения дополнительных преимуществ при эксплуатации.

Так, возможна имитация дифференциальной механической трансмиссии, при которой к каждому из ведущих колёс будет приложен одинаковый крутящий момент, независимо от скорости вращения колеса. Следует отметить, что такая стратегия управления при тяжелых технологических операциях неэффективна, также, как и механическая дифференциальная трансмиссия, которая на фронтальных погрузчиках обычно имеет какой-либо способ блокировки. Вместо этого предлагается использовать стратегию управления, когда крутящий момент уменьшается при увеличении скорости ведущего колеса, которая должна быть менее склонна к избыточному буксованию.

ЦЕЛЬ ИССЛЕДОВАНИЯ

Целью исследования является анализ рассматриваемых стратегий управления индивидуальным тяговым электроприводом ФП с точки зрения буксования ведущих колёс при прямолинейном движении.

МАТЕРИАЛЫ И МЕТОДЫ

Для исследования буксования ФП в зависимости от закона управления индивидуальным тяговым электроприводом предлагаются три стратегии управления.

Стратегия 1 предполагает уменьшение крутящего момента на каждом колесе при увеличении скорости его вращения и обеспечивается одинаковыми степенями использования всех электродвигателей, соответствующими уровню нажатия водителем на педаль акселератора, то есть:

$h_{\text{ЭД}i}=h_{\text{в}}$,

где $h_{\text{ЭД}i}$ — степень использования i-го электродвигателя; $h_{\text{в}}$— управляющее воздействие со стороны водителя (нажатие педали акселератора).

Реакция двигателя на управляющее воздействие, независимо от стратегии управления, моделируется следующим образом:

$M_{\text{ЭД}i}\left({\omega }_{\text{ЭД}i},h_{\text{ЭД}i}\right)=\left\{\begin{array}{l}{M}_{\text{ЭД}}^{\text{max}}\cdot h_{\text{ЭД}i} , \text{ eсли } {\omega }_{\text{ЭД}i}<\frac{N_{\text{ЭД}}^{\text{max}}}{M_{\text{ЭД}}^{\text{max}}}; \\ \frac{M_{\text{ЭД}}^{\text{max}}\cdot h_{\text{ЭД}i}}{{\omega }_{\text{ЭД}i}} , \text{ eсли } {\omega }_{\text{ЭД}i}\ge \frac{N_{\text{ЭД}}^{\text{max}}}{M_{\text{ЭД}}^{\text{max}}} \text{ и } {\omega }_{\text{ЭД}i}<{\omega }_{\text{ЭД}}^{\text{max}};\\ 0 , \text{ eсли } {\omega }_{\text{ЭД}i}\ge {\omega }_{\text{ЭД}}^{\text{max}}, \end{array}\right.$

где $M_{\text{ЭД}i}\left({\omega }_{\text{ЭД}i},h_{\text{ЭД}i}\right)$— текущий крутящий момент i-го электродвигателя; ${\omega }_{\text{ЭД}i}$— текущая угловая скорость вала i-го электродвигателя; $M_{\text{ЭД}}^{\text{max}}$— максимальный крутящий момент электродвигателя; $N_{\text{ЭД}}^{\text{max}}$— максимальная мощность электродвигателя; ${\omega }_{\text{ЭД}}^{\text{max}}$— максимальная угловая скорость вала электродвигателя.

Из вышесказанного следует, что любое изменение водителем управляющего воздействия приведет к изменению крутящего момента каждого электродвигателя. В данной работе привод, управляемый по описанной стратегии, принят за исходный.

Стратегия 2 представляет собой имитацию блокированного привода ведущих колес. Вездеходные полноприводные колесные машины с механической трансмиссией обычно имеют возможность так или иначе блокировать привод, что выражается в одинаковой угловой скорости всех ведущих колес (если ведущие колеса одинакового радиуса). Такое решение само по себе не гарантирует ограничение буксования в желаемых пределах, однако, обеспечивает естественное перераспределение тяги в зависимости от сопротивления движению каждого ведущего колеса.

Для имитации блокированного привода вычисляется медианная угловая скорость всех ведущих колёс. Медианное значение угловой скорости определяется следующим образом: производится сортировка всех угловых скоростей вращения ведущих колес (например, по возрастанию), затем берется среднее между вторым и третьим значением сортированного списка. Разности между найденной медианной и действительными угловыми скоростями колёс формируют ошибки e_i, на основе которых ПИ-регулятор определяет корректирующие управляющие воздействия hкi для каждого электродвигателя:

$h_{\text{к}i}=k_P{e}_i+k_I{\int }^{\text{}}{e}_{i}dt$,

где $k_P$— пропорциональный коэффициент ПИ-регуля- тора; $k_I$— интегральный коэффициент ПИ-регулятора.

Скорректированное управляющее воздействие ${h^{\text{'}}}_{\text{ЭД}i}$ определяется следующим образом:

${h^{\text{'}}}_{\text{ЭД}i}=h_{\text{в}}+h_{\text{к}i}$.

Стоит отметить, что возможна ситуация, когда значение управляющего воздействия $h_{\text{в}}$ близко к единице, а одно из колёс движется в условиях с большим сопротивлением движению. В таком случае система управления будет стремиться увеличить степень использования электродвигателя, связанного с отстающим колесом, за счёт корректирующего воздействия $h_{\text{к}i}$. Однако, итоговая величина степени использования электродвигателя $h_{\text{ЭД}i}$ не может быть больше единицы. Таким образом, в этом случае корректирующее воздействие $h_{\text{к}i}$ не будет реализовано в полной мере, и электродвигатель отстающего колеса лишь незначительно увеличит крутящий момент. Это приведет к тому, что различие в угловых скоростях не сможет быть устранено и блокированный тип связи между колесами не будет сымитирован. Чтобы избежать этого явления, в рассматриваемой системе управления итоговая степень использования электродвигателей $h_{\text{ЭД}i}$ дополнительно корректируется на величину, на которую максимальное из скорректированных управляющих воздействий ${h^{\text{'}}}_{\text{ЭД}i}$ превышает единицу:

$h_{\text{ЭД}i}={h^{\text{'}}}_{\text{ЭД}i}-\left(\max \left({h^{\text{'}}}_{\text{ЭД}i}\right)-\max \left(\min \left(\mathrm{1,}{h^{\text{'}}}_{\text{ЭД}i}\right)\right)\right)$.

Принципиальная схема реализации стратегии 2 представлена на рис. 1.

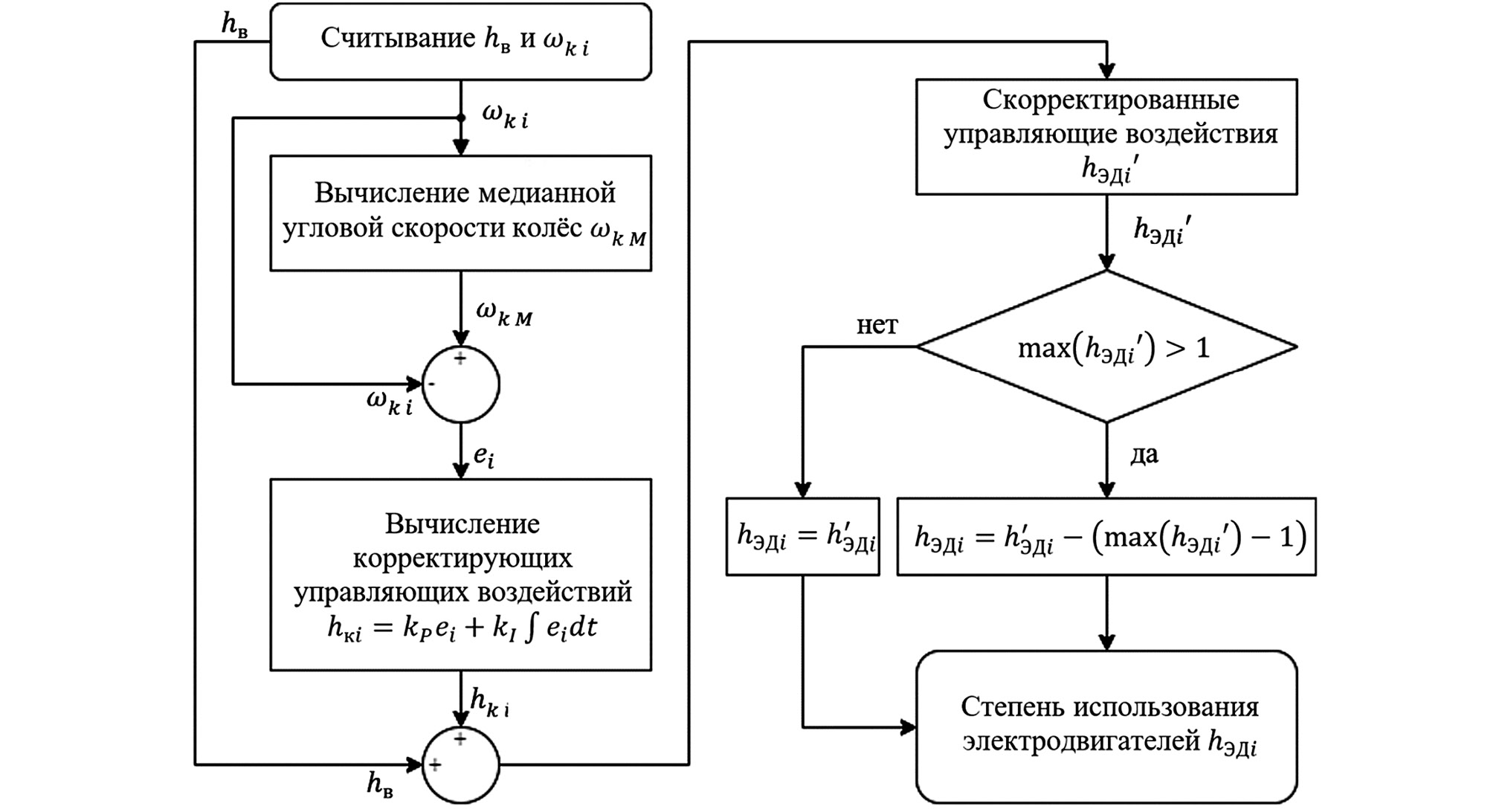

Рис. 1. Принципиальная схема управления трансмиссией по стратегии 2.

Fig. 1. Principal block diagram of transmission control according to the strategy 2.



Стратегия 3 представляет собой некоторую реализацию противобуксовочной системы (ПБС) на основе исходного привода. В данной постановке задача управления сводится к поддержанию значения коэффициента буксования колёс $S_{\text{б}i}$ не более заданного S_бmax.

Для определения коэффициентов буксования $S_{\text{б}i}$ используется следующая формула:

$S_{\text{б}i}=\frac{{\omega }_{\text{к}i}-{\omega }_{\text{к0}i}}{{\omega }_{\text{к}i}},$

где ${\omega }_{\text{к}i}$— угловая скорость i-го колеса; ${\omega }_{\text{к0}i}$— угловая скорость i-го колеса, соответствующая движению без проскальзывания, вычисляется по формуле:

${\omega }_{\text{к0}i}=\frac{v_{\text{к}xi}}{r_{\text{к0}}}$;

 $r_{\text{к0}}$— радиус качения колеса без скольжения; $v_{\text{к}xi}$— оценка линейной скорости центра i-го колеса, которая вычисляется по формуле: $v_{\text{к}xi}=v_x+{\omega }_z\cdot y_{\text{к}i}$; $v_x$— оценка линейной скорости центра масс ФП; ${\omega }_z$— угловая скорость поворота ФП; $y_{\text{к}i}$— поперечная координата центра i-го колеса относительно центра масс.

В данной работе предполагается, что угловая скорость поворота ФП ${\omega }_z$ будет измеряться с помощью датчика угловых скоростей. Скорость погрузчика v_x оценивается с применением датчика ускорений, то есть с использованием интегрирования продольного ускорения корпуса машины.

Необходимо иметь ввиду, что при использовании датчика ускорений (даже идеализированного, как в данном исследовании) в результате интегрирования при оценке скорости накапливается ошибка. Это ведёт к расхождению прогнозируемой и реальной скорости движения машины и обуславливает необходимость регулярного уточнения значения скорости. Поэтому в случае малой величины задаваемой водителем степени нажатия на педаль акселератора скорость машины принимается равной кинематической. Это означает, что накопленное при интегрировании ускорения значение сбрасывается до кинематической скорости v_кин, определяемой из средней скорости вращения ведущих колес погрузчика:

$v_x=\left\{\begin{array}{l}{\int }^{\text{}}{a}_{x}dt,\text{ при }{h}_{\text{в}}>\mathrm{0,1};\\ v_{\text{кин}}=\frac{{\displaystyle {\sum }_i{\omega }_{k i}\cdot r_{k0}}}{n},\text{ при }{h}_{\text{в}}\le \mathrm{0,1,}\end{array}\right.$

где $a_x$— продольное ускорение машины; n — общее число колёс ФП.

Принципиальная схема реализации стратегии 3 представлена на рис. 2.

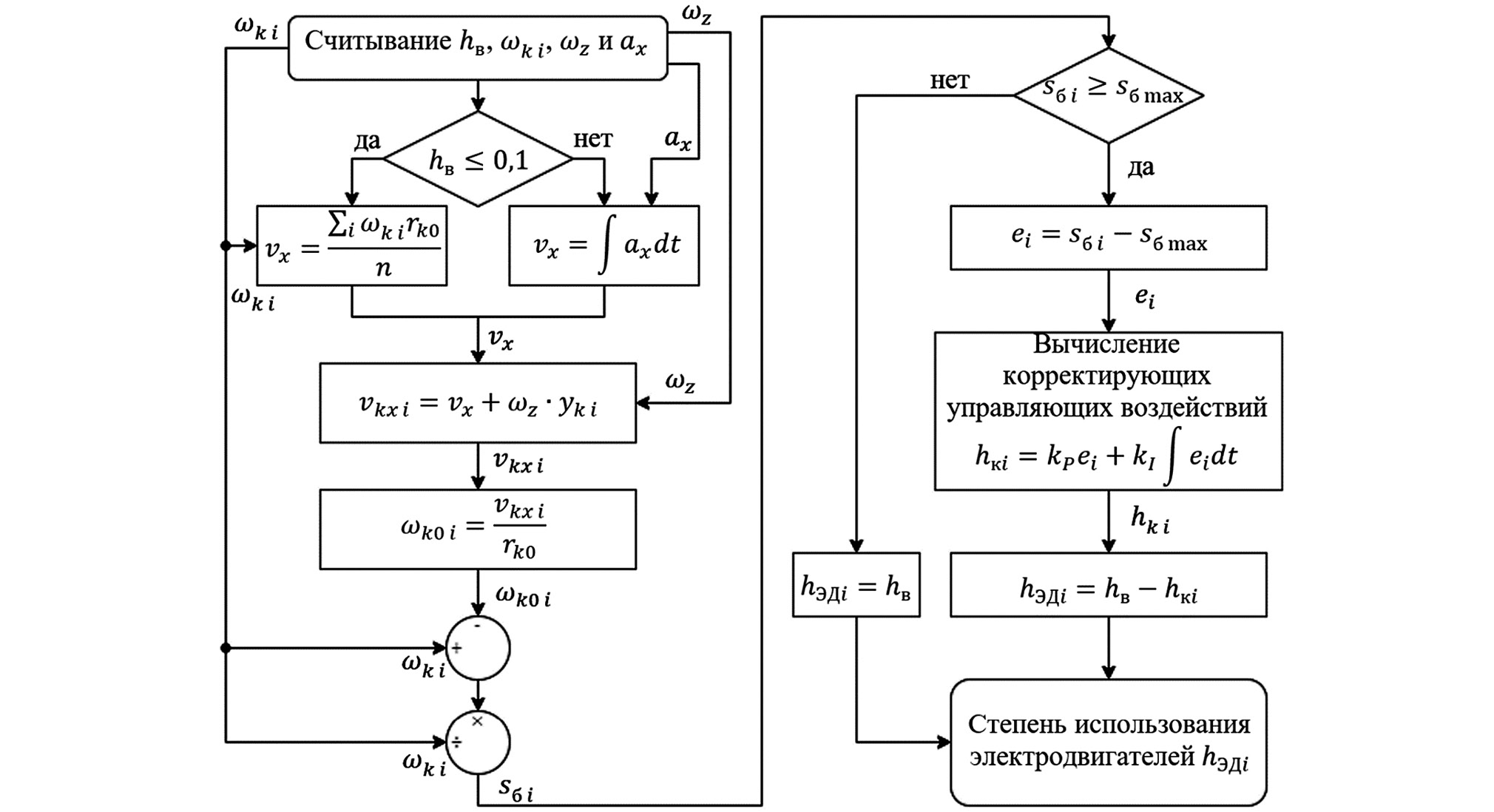

Рис. 2. Принципиальная схема управления трансмиссией по стратегии 3.

Fig. 2. Principal block diagram of transmission control according to the strategy 3.



В целях исследования различных стратегий управления тяговым электроприводом была составлена компьютерная имитационная модель ФП. Данная модель подробно была описана в статье [2]. Для выполнения рабочих операций в модели предусмотрена имитация управляющих действий водителя, которые определяют работу индивидуального электропривода в соответствии с выбранной стратегией. Для наглядности результатов, проводимых заездов, принимается, что силовая установка ФП полностью обеспечивает потребности тяговых электродвигателей в питании. В таком случае имеется возможность исследовать выбранные стратегии управления электроприводом вне зависимости от силовой установки и состава трансмиссии.

Оценку эффективности выбранных стратегий управления тяговым электроприводом предлагается производить по буксованию колёс, выраженному коэффициентом буксования $S_{\text{б}i}$ и по мощности буксования $N_{\text{б}i}$. Вычислять мощность буксования $N_{\text{б}i}$ предлагается следующим образом:

$N_{\text{б}i}=R_{\text{к}xi}\cdot \left({\omega }_{k i}\cdot r_{k0}-{v^{\text{'}}}_{\text{к}xi}\right)$,

где $R_{\text{к}xi}$— продольная составляющая реакции, действующей в пятне контакта i-го колеса в плоскости опорной поверхности; ${v^{\text{'}}}_{\text{к}xi}$— действительная линейная скорость центра i-го колеса.

Следует отметить, что необходимая для определения буксования и мощности буксования действительная линейная скорость центра колеса ${v^{\text{'}}}_{\text{к}xi}$ вычисляется на основе действительной продольной скорости движения корпуса ФП, которая в реальных условиях неизвестна, но легко определяется при имитационном моделировании.

Имитационная модель, используемая в настоящей работе, описывает ФП с электромеханической трансмиссией. Технические характеристики исследуемого ФП представлены в табл. 1.



Таблица 1. Технические характеристики образца фронтального погрузчика

Table 1. Technical specification of an example of a front loader

Параметр	Значение
Грузоподъёмность погрузчика, кг	3500
Снаряжённая масса погрузчика, кг	10800
Максимальная мощность тягового электродвигателя, кВт	26
Максимальный момент тягового электродвигателя, Нм	1040
Максимальная частота вращения ротора тягового электродвигателя, об/мин	2790
Свободный радиус колеса, м	0,7
Передаточное число колёсного редуктора	19,7
Доля вертикальной нагрузки на переднюю/заднюю ось	0,48/0,52
Колея погрузчика, м	1,93



РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Для оценки предлагаемых стратегий управления было исследовано выполнение ФП бульдозерных операций, так как этот рабочий режим хотя и является редко встречающимся, но характеризуется высоким сопротивлением движению, и, соответственно, высоким буксованием колёс.

В рамках проведённого исследования рабочий цикл бульдозирования представляет собой заезд, состоящий из набора призмы грунта и последующего её волочения [6]. Набор призмы происходит на протяжении 5 метров пути и предполагает линейное повышение значения сопротивления движению от 0,055 до 0,505. Волочение продолжается до конца цикла и характеризуется сохранением достигнутого значения сопротивления движению. На протяжении всего рабочего цикла управляющие воздействия водителя имитируются такими, чтобы поддерживать кинематическую скорость движения ФП 1 м/с. Кинематическая скорость при этом оценивается через усреднённую скорость колёс ФП.

Помимо разной вертикальной нагрузки на переднюю и заднюю ось ФП ведущим колёсам были назначены коэффициенты сцепления с опорной поверхностью, значения которых представлены в таблице 2. Подразумевается, что борта погрузчика находятся на опорных поверхностях с различными свойствами, что может наблюдаться, например, при очистке обочины дороги.



Таблица 2. Коэффициенты сцепления колёс фронтального погрузчика с опорной поверхностью во время бульдозирования

Table 2. Grip coefficients of front loader wheels with ground surface during earthmoving

Колесо	Значение
Переднее левое (колесо 1)	0,550
Переднее правое (колесо 2)	0,700
Заднее левое (колесо 3)	0,550
Заднее правое (колесо 4)	0,700



Результаты моделирования бульдозирования ФП при реализации разных стратегий управления представлены на рис. 3–6.

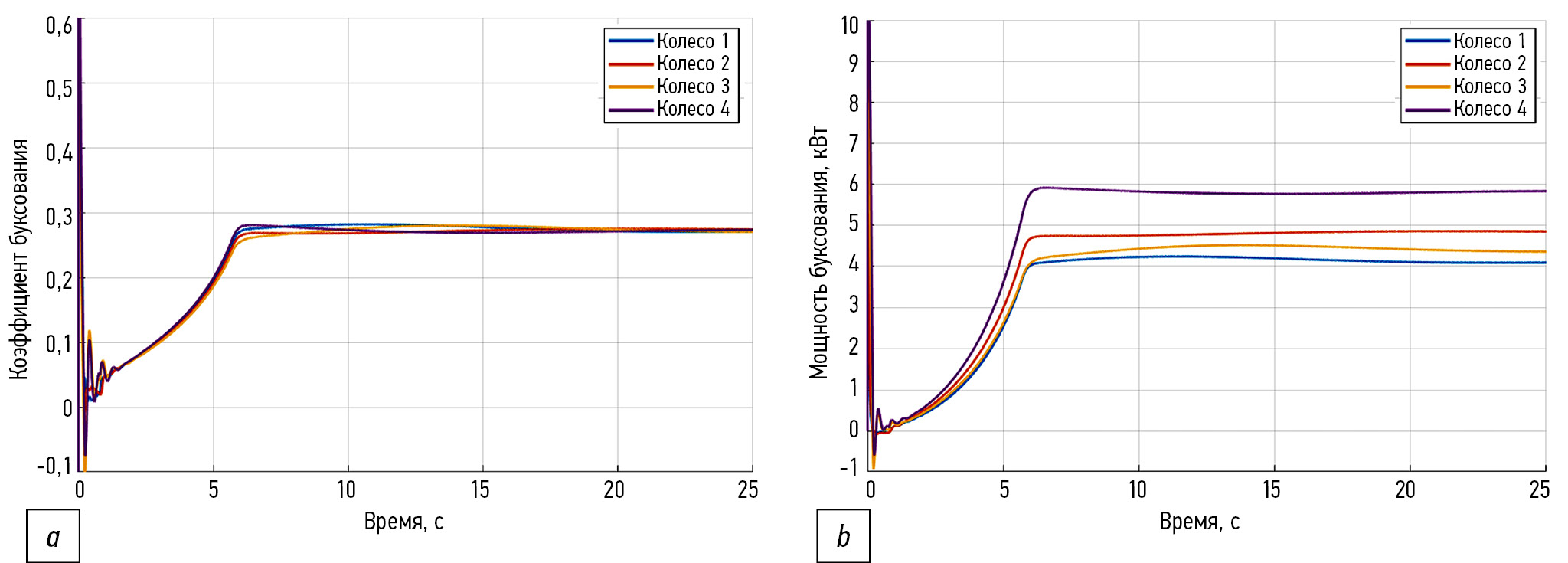

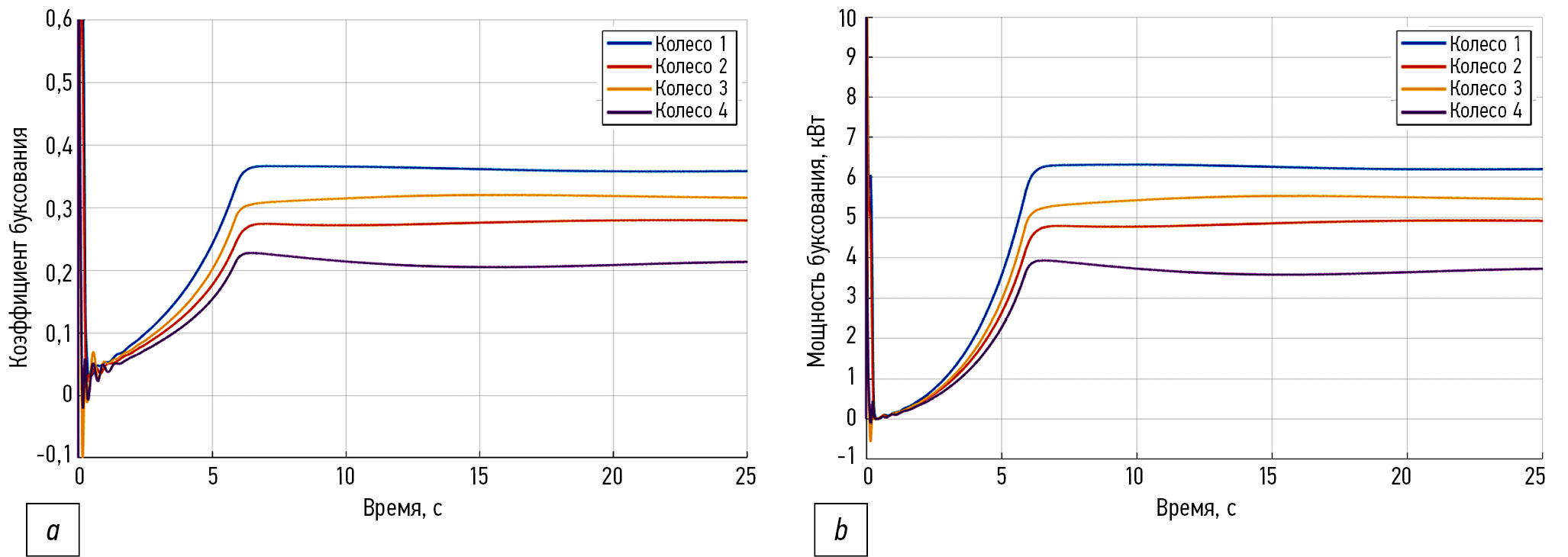

Рис. 3. Графики коэффициентов (a) и мощностей (b) буксования колёс фронтального погрузчика при выполнении бульдозирования с управлением тяговым электроприводом по стратегии 1 (исходный привод).

Fig. 3. Graphs of slip coefficient (a) and slip power (b) of front loader wheels during earthmoving with traction electric drive control according to the strategy 1 (the initial drive).

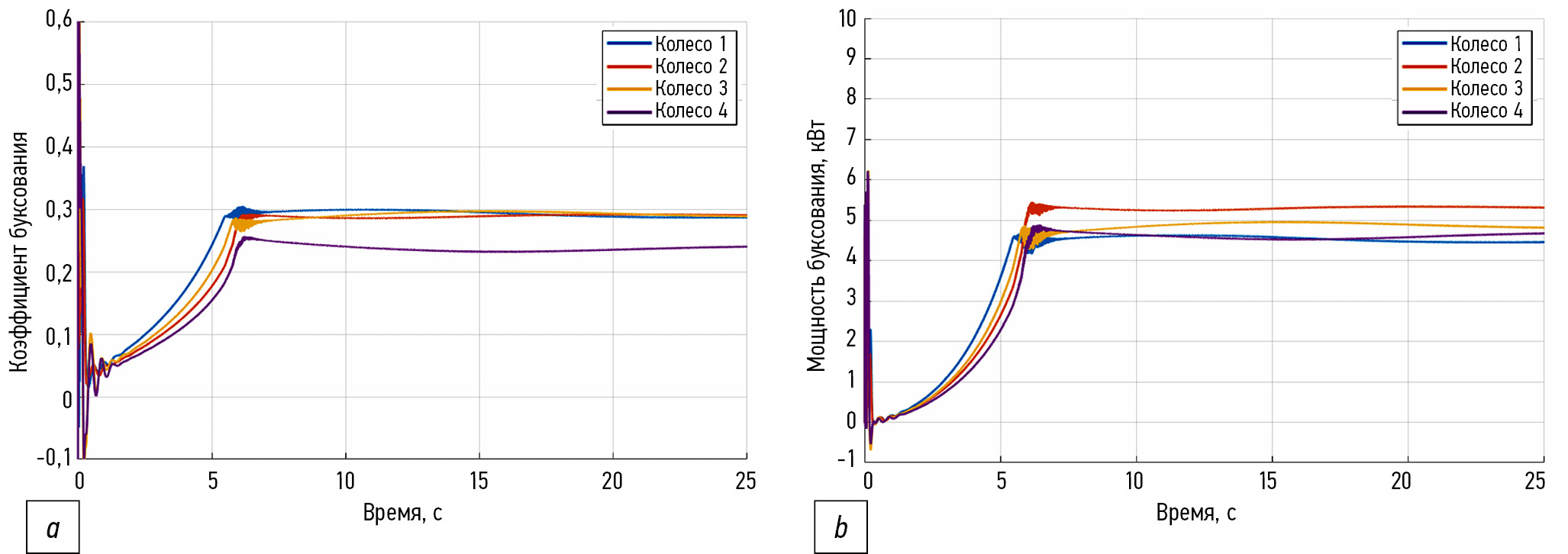

Рис. 4. Графики коэффициентов (a) и мощностей (b) буксования колёс фронтального погрузчика при выполнении бульдозирования с управлением тяговым электроприводом по стратегии 2 (имитация блокированного привода).

Fig. 4. Graphs of slip coefficient (a) and slip power (b) of front loader wheels during earthmoving with traction electric drive control according to the strategy 2 (simulation of locked drive).



Рис. 5. Графики коэффициентов (a) и мощностей (b) буксования колёс фронтального погрузчика при выполнении бульдозирования с управлением тяговым электроприводом по стратегии 3 (исходный привод с противобуксовочной системой).

Fig. 5. Graphs of slip coefficient (a) and slip power (b) of front loader wheels during earthmoving with traction electric drive control according to the strategy 3 (the initial drive with the traction control system).

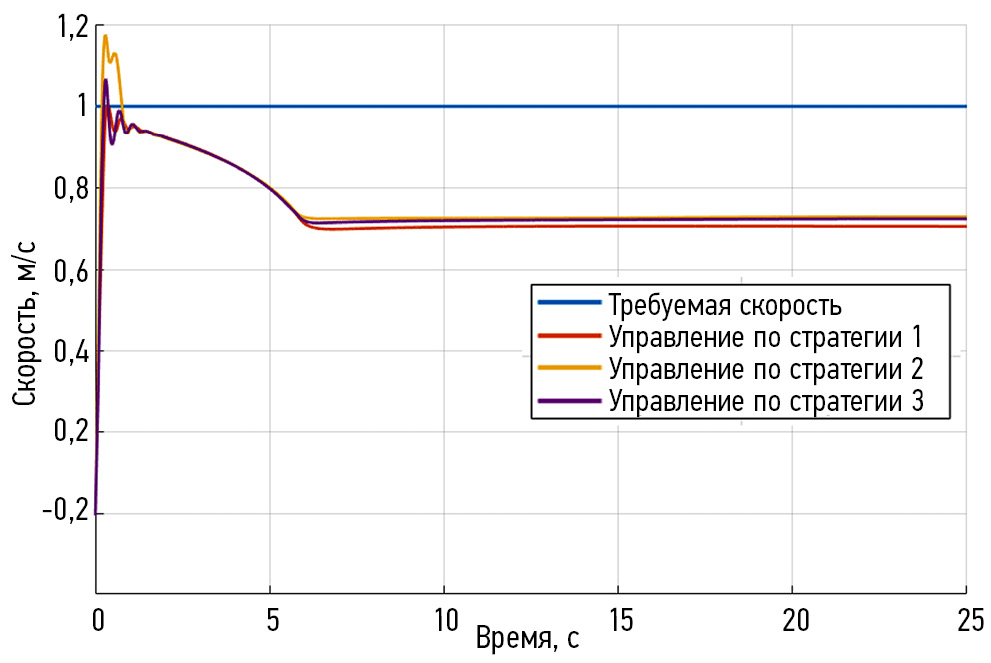

Рис. 6. Сравнение скоростей фронтального погрузчика при выполнении бульдозирования с управлением трансмиссией по различным стратегиям.

Fig. 6. Comparison of front loader velocities during earthmoving with transmission control according to various strategies.



Графики на рис. 3, соответствующие управлению тяговым электроприводом по стратегии 1, показывают наличие значительного буксования, так как высокая степень использования назначается в том числе и тем двигателям, колеса которых имеют слабое сцепление с опорным основанием. Энергия, затраченная на буксование всех колес за время бульдозирования при управлении по стратегии 1, составила 422 кДж.

На рис. 4, а видно, что коэффициенты буксования для всех колёс близки по значению, так как при стратегии управления 2 (блокированный привод) удалось обеспечить их одинаковые угловые скорости. Суммарная энергия буксования всех колёс при управлении по стратегии 2 составила 402 кДж.

Изображения на рис. 5 соответствуют режиму бульдозирования ФП при управлении по стратегии 3. Потраченная на буксование энергия составила 402 кДж. Во время проведения предварительных испытаний было установлено, что при задании некорректного буксования $s_{\text{б max}}$ при выбранных условиях работы ФП система управления препятствует развитию необходимой силы тяги. При этом было установлено, что минимальное значение $s_{\text{б max}}$ составляет 0,2, что, с некоторой погрешностью, было обеспечено. Из сказанного следует, что для обеспечения требуемой производительности перед началом технологической операции водителю придется подбирать значение максимального буксования в зависимости от свойств грунта, которые заранее неизвестны. Эта особенность не позволит использовать стратегию управления 3 для бульдозирования в реальных условиях. Однако, данная стратегия может быть полезной и позволит уменьшить расход топлива и износ шин в других режимах движения, например, при разгоне.

Моделирование разгона ФП включает разгон ФП с места до 15 км/ч на опорной поверхности при значениях коэффициента сопротивления движению 0,02 и коэффициента сцепления 0,4, которые одинаковы для всех колес.

Результаты моделирования разгона ФП при реализации разных стратегий представлены на рис. 7–10.

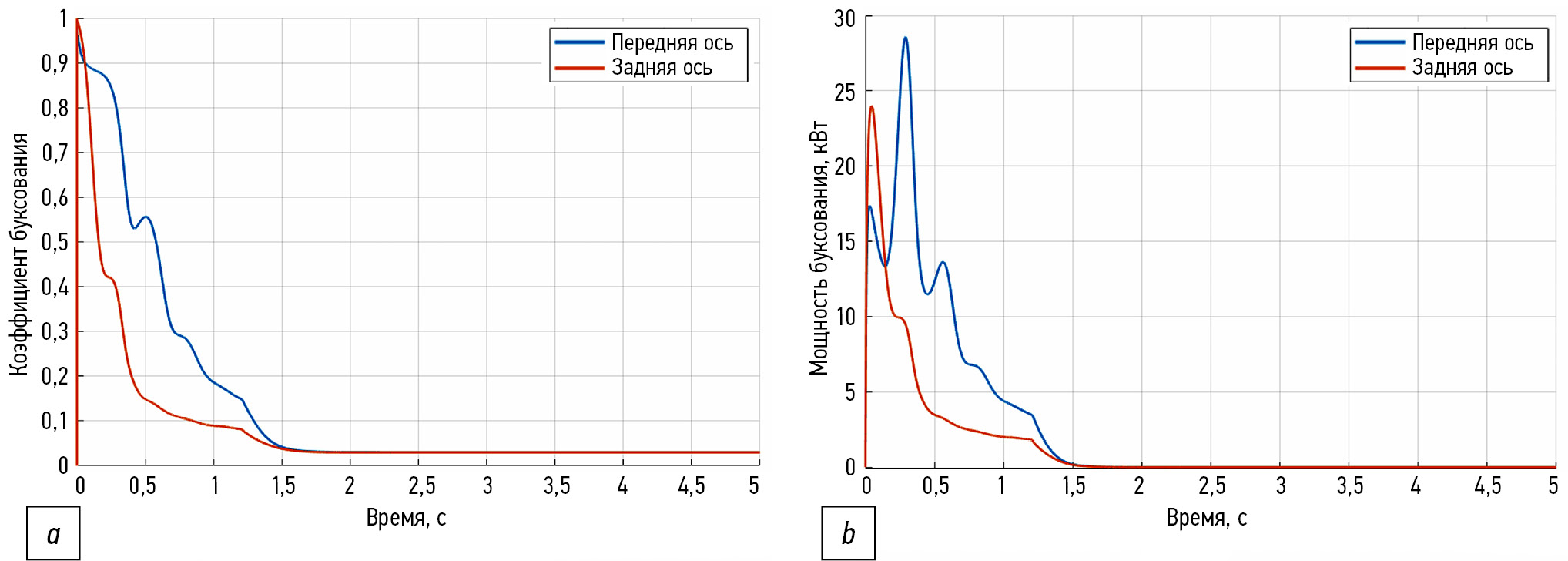

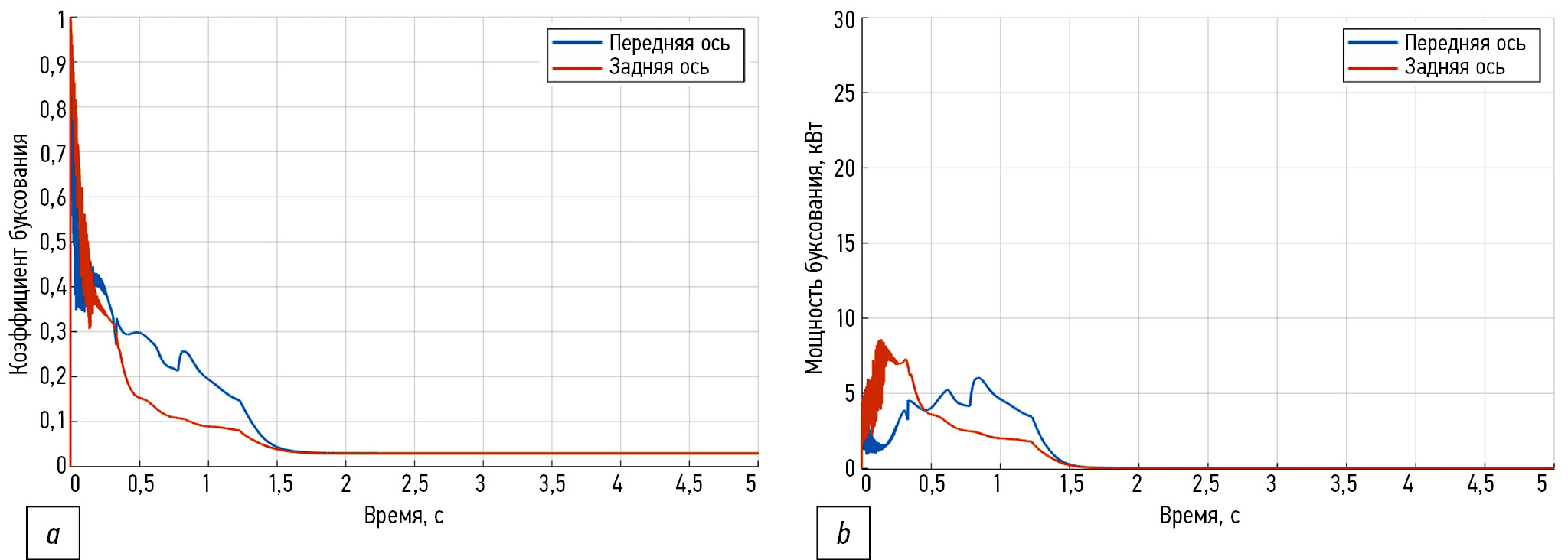

Рис. 7. Графики коэффициентов (a) и мощностей (b) буксования колёс фронтального погрузчика при разгоне с управлением тяговым электроприводом по стратегии 1 (исходный привод).

Fig. 7. Graphs of slip coefficient (a) and slip power (b) of front loader wheels during acceleration with traction electric drive control according to the strategy 1 (the initial drive).

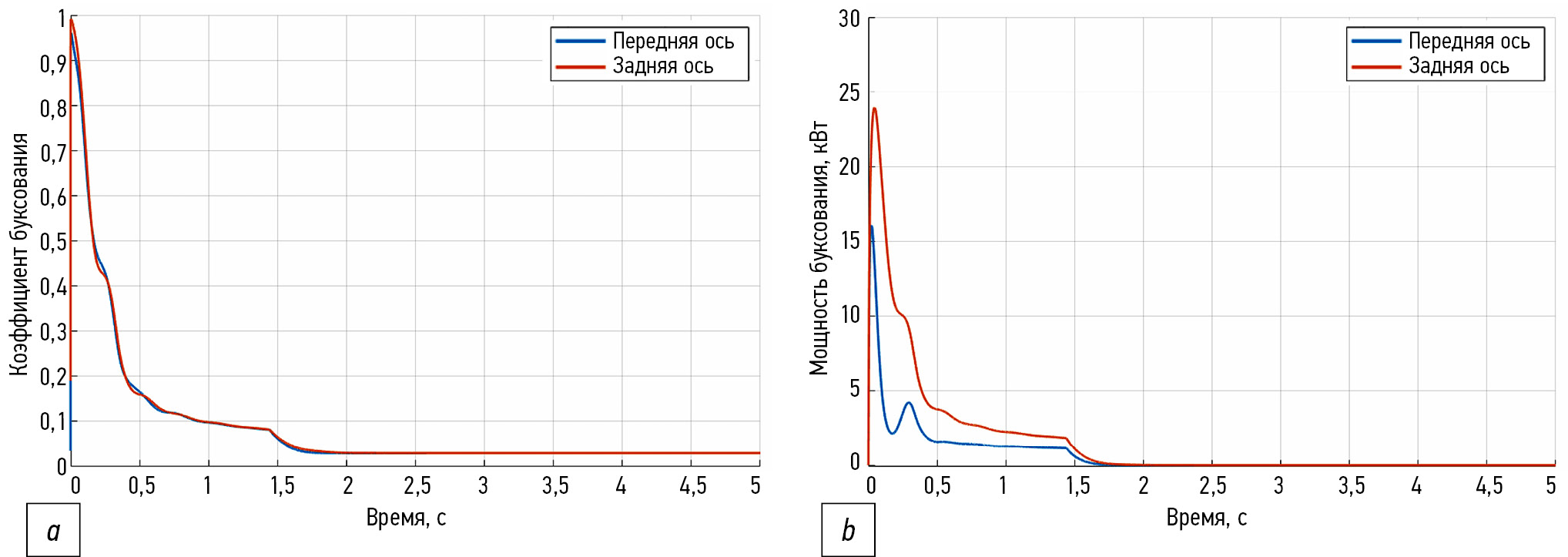

Рис. 8. Графики коэффициентов (a) и мощностей (b) буксования колёс фронтального погрузчика при разгоне с управлением тяговым электроприводом по стратегии 2 (блокированный привод).

Fig. 8. Graphs of slip coefficient (a) and slip power (b) of front loader wheels during acceleration with traction electric drive control according to the strategy 2 (simulation of locked drive).



Рис. 9. Графики коэффициентов (a) и мощностей (b) буксования колёс фронтального погрузчика при разгоне с управлением тяговым электроприводом по стратегии 3 (исходный привод с противобуксовочной системой).

Fig. 9. Graphs of slip coefficient (a) and slip power (b) of front loader wheels during acceleration with traction electric drive control according to the strategy 3 (the initial drive with the traction control system).

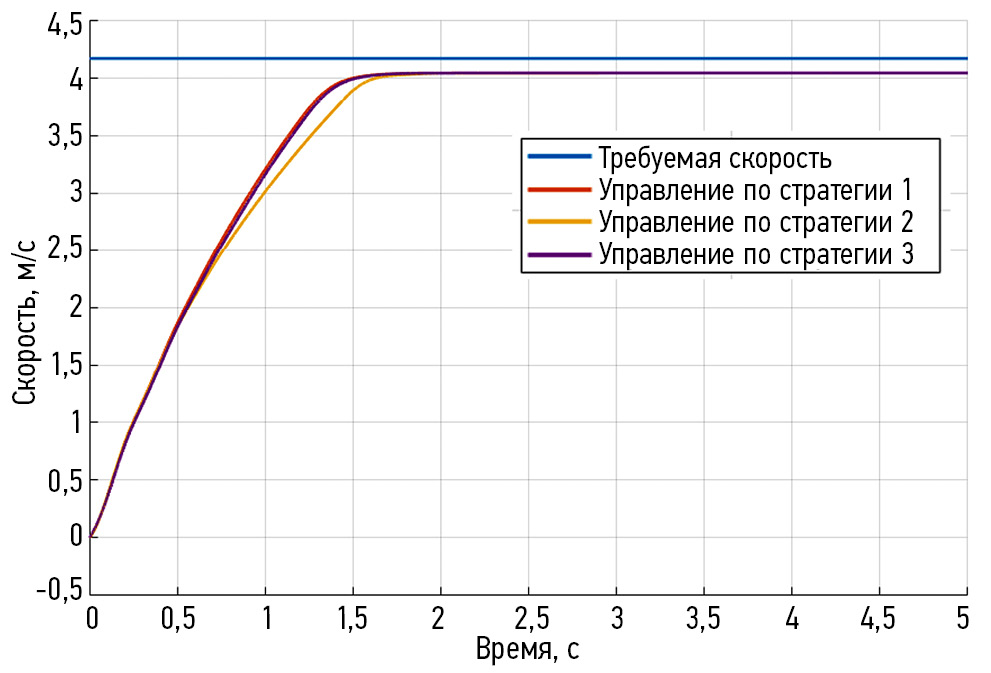

Рис. 10. Сравнение скоростей фронтального погрузчика при разгоне с управлением трансмиссией по различным стратегиям.

Fig. 10. Comparison of front loader velocities during acceleration with transmission control according to various strategies.



Графики показывают преимущество (меньшая максимальная мощность буксования, рис. 9, b) стратегии 3 над остальными. Блокированный привод (стратегия 2) имеет значительное преимущество перед стратегией 1. Энергия, затраченная на буксование всех колес за время разгона, составила для стратегии 1 — 43 кДж, для стратегии 2 — 23 кДж, для стратегии 3 — 20 кДж.

ВЫВОДЫ

В статье были рассмотрены три стратегии управления индивидуальным электроприводом ФП: исходная, характеризующаяся одинаковым управляющим воздействием электродвигателей ведущих колес (стратегия 1), имитация блокированного привода (стратегия 2) и реализация противобуксовочной системы (стратегия 3). С использованием имитационной компьютерной модели динамики ФП были исследованы такие режимы работы как выполнение бульдозерных операций и разгон. Получено, что при бульдозировании применение стратегии 2 позволяет обеспечить одинаковый коэффициент буксования ведущих колес, что потенциально позволяет уменьшить износ шин и расход топлива (по сравнению со стратегией 1). Напротив, применение стратегии 3 в таких условиях нецелесообразно, так как ограничение буксования на некотором заранее заданном уровне не позволит достичь необходимой производительности данной технологической операции — ограничение буксования в данном случае ограничит и развиваемую тягу ФП.

Моделирование процесса разгона ФП продемонстрировало эффективность стратегий 2 и 3 с некоторым преимуществом стратегии 3 (до 15% меньшая затраченная энергия по сравнению со стратегией 2).

Таким образом, можно заключить, что при тяжелых технологических операциях, таких как бульдозирование, на ФП рационально использование стратегии управления 2, которая имитирует блокированную трансмиссию. В случае разгона, который характерен для выполнения легких погрузочных или транспортных операций и движения по дорогам общего пользования эффективно использование стратегии 3, то есть противобуксовочной системы, при этом использование стратегии 2 (имитация блокированного привода) может привести к повышенному сопротивлению повороту, что не позволяет рекомендовать ее применении в данном случае.
