Enhancement of the lubrication system of an internal combustion engine

Full Text

ВВЕДЕНИЕ

Долговечность работы подвижных сопряжений деталей двигателей внутреннего сгорания зависит от полноты удовлетворения смазочной системой следующих основных требований:

1. бесперебойность подачи смазки ко всем трущимся поверхностям деталей при работе на различных скоростных и нагрузочных режимах, подъемах и спусках до 35% и кренах до 25%, а также при изменении температуры окружающей среды от 323°К до 223°К, и, следствие этого вязкости, моторного масла;
2. высокая степень удаления продуктов износа от поверхностей трения и из смазки, предохранение сопряжения деталей от перегрева и коррозии;
3. длительность работы двигателя под нагрузкой без перегрева масла и больших трудозатрат на техническое обслуживание и энергозатрат на привод масляного насоса [1].

Для удовлетворения указанных требований системы смазки ДВС в основном выполняют комбинированными, обеспечивая смазку коренных и шатунных подшипников коленчатого вала, опор распределительных валов и подшипников поршневой головки шатунов под давлением, распределительных шестерен, кулачков распределительных валов, толкателей, клапанов и зеркал цилиндров разбрызгиванием.

Целью исследования является проработка основных направлений совершенствования смазочных систем поршневых двигателей с целью применения автономного электрического привода.

МАТЕРИАЛЫ И МЕТОДЫ

Комбинированные системы смазки состоят из масляного насоса, имеющего привод от коленчатого или распределительного вала, редукционных клапанов, масляных фильтров, вентилируемого картера, масляного насоса для предпусковой прокачки масла с приводом от аккумуляторных батарей.

Рассматриваемые системы смазки, широко применяемые для транспортных ДВС, не в полной мере удовлетворяют предъявляемым к системам смазки требованиям, как в части обеспечения бесперебойности циркуляции масла и долговечности сопряжений, так и энергозатрат на привод подвижных деталей и масляного насоса [3].

Например, при холодном и низкотемпературном пуске двигателя, реализуемом при минимальной пусковой частоте вращения коленчатого вала 50–100 об/мин, и в режиме прогрева после пуска на минимальной частоте вращения коленчатого вала на холостом ходу 500–700 об/мин, вследствие снижения частоты вращения шестерен масляного насоса и повышения вязкости, масло неудовлетворительно прокачивается по системе, существенно ухудшается доставка масла к периферийным зонам. В результате характерная для рабочих режимов жидкостное трение с достаточным слоем масла в подшипниках коленчатого и распределительного валов сохранить не удается. В зависимости от толщины пленки трение может быть граничным: полужидкостным или полусухим, что существенно повышает износ деталей ДВС, износ подвижных сопряжений деталей обусловлен на 75% холодными и низкотемпературными пусками, и прогревами двигателя после пуска для принятия полной нагрузки и только на 25% функционированием двигателя на рабочих режимах. В этой связи, ДВС нередко оборудуются специальным насосом для предпусковой прокачки масла и автономным предпусковым подогревателем двигателя типа ПЖД.

Весьма актуальной является задача снижения энергозатрат на привод как масляного, топливного и водяного насосов, так и распределительных валов, и вентилятора.

Основным недостатком существующих масляных насосов ДВС является как повышенные затраты мощности на их привод, так и зависимость их производительности и коэффициента подачи масла от частоты вращения шестерен и состояния торцевых и радиальных зазоров их в корпусе насоса. Так, при большой частоте вращения зубчатых колес шестеренного насоса происходит значительное уменьшение коэффициента подачи. Коэффициент подачи выбирают в пределах 0,6–0,8; он является функцией частоты вращения шестерен насоса. Оптимальная частота вращения должна быть не более 3000 об/мин [4].

Также на не установившихся режимах работы является неизбежным нарушение гидродинамических и граничных условий смазывания в узлах трения и, как следствие, их повышенное изнашивание и возможность появления задирав.

Отмеченные недостатки целесообразно устранять путем разработки масляного насоса, например, поршневого типа с автономным приводом, независимым от коленчатого или распределительного валов.

В качестве последнего целесообразно использовать стартер-генераторное устройство (СГУ) ДВС, позволяющее увеличить как бортовое напряжение до 42 В, так и создаваемую генератором мощность системы электропитания до 4 кВт [2].

Предлагаемое техническое решение допускает и другие варианты системы смазки ДВС и различные конструктивные исполнения масляного насоса.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

К вопросу модернизации системы смазки ДВС. Предлагаемый способ привода масляного насоса позволит устанавливать такую частоту вращения шестерен насоса, при которых давление масла в системе будет обеспечивать подачу масла к удаленным и нагруженным деталям независимо от частоты вращения коленчатого вала и режима пуска и прогрева ДВС [6].

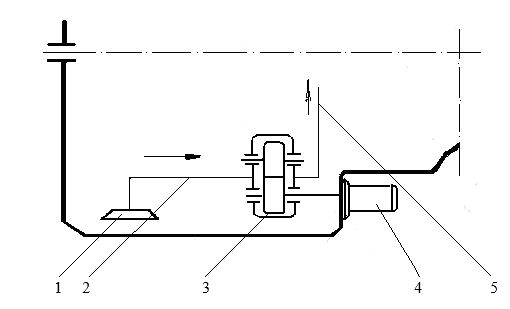

Рис. 1. Схема смазочной системы ДВС с электроприводным насосом: 1 — маслоприёмник; 2 — всасывающая часть; 3 — масляный насос; 4 — электродвигатель привода масляного насоса; 5 — нагнетательная часть.

Fig. 1. Diagram of the ICE lubrication system with an electrically driven pump: 1 — an oil header; 2 — a suction part; 3 — an oil pump; 4 — an electric engine for driving the oil pump; 5 — a pressure part.



На рис. 1 приводится предлагаемая схема смазки ДВС с электроприводным масляным насосом, расположенным внутри картера двигателя.

Как видно из схемы конструктивное и технологическое исполнение предлагаемого способа привода масляного насоса не требует серьезных изменений в деталях двигателя. Для этого достаточно приводной вал масляного насоса соединить с валом электродвигателя, питающегося от генератора и устанавливаемый в зависимости от расположения масляного насоса и конструктивного решения: на поддоне, сбоку или спереди блока картера.

Возможность получения любой точной скорости вращения зубчатых колес насоса обеспечивается при помощи управляемого индукторного электродвигателя — обратимой бесконтактной электрической машины синхронного типа (см. рис. 2). Она имеет ряд несомненных достоинств. В том числе, такие как шихтованный зубчатый ротор 1 без обмотки, потери в котором, как известно, минимальны и многофазная обмотка статора 2, выполненная в виде отдельных концентрических катушек 3 без пересечения лобовых частей, что упрощает конструкцию, технологию производства, а также увеличивает надежность при эксплуатации [3].

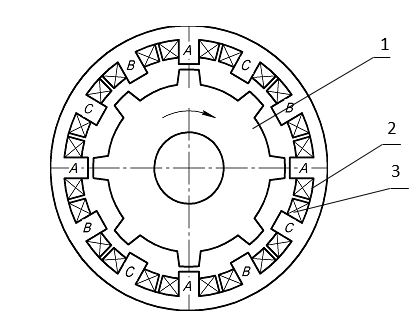

Рис. 2. Устройство активной зоны индукторного электродвигателя: 1 — ротор, 2 — статор, 3 — катушка концентрическая.

Fig. 2. Design of the active area of an inductive electric motor: 1 — a rotor; 2 — a stator; 3 — a concentric coil.



Кроме указанных, предлагаемая система привода масляного насоса имеет еще и другие преимущества: упрощается конструкция самого масляного насоса в связи с уменьшением длины его приводного вала и необходимости изготовления на нем косозубой шестерни; упрощается конструкция распределительного вала в связи с отсутствием необходимости изготовления на нем косозубой шестерни; уменьшаются нагрузки на распределительный вал.

Работа электроприводного насоса системы смазки создаёт условия для регулирования напора масла в системе смазки, в зависимости от режимов работы двигателя.

В отличие от классической системы, при расчёте системы смазки ДВС с индивидуальным приводным насосом необходимо подобрать электродвигатель привода масляного насоса и определить мощность, забираемую у генератора автомобиля.

Расчет обычно начинается с определения количества теплоты Q_м, отводимого смазочной системой в окружающую среду [5]:

$Q_{\text{м}}=\left(\mathrm{0,02}÷\mathrm{0,03}\right)\cdot Q_{\text{тon}}$,

где Q_тon — теплота, внесённая с топливом; при заданной мощности двигателя.

Объем масла, необходимый для отвода данного количества теплоты от смазываемых поверхностей можно определить по формуле:

$V_{\text{м}}^1=\frac{Q_{\text{м}}}{\rho \cdot C_{\text{м}}(t_{\text{м}}^{11}-t_{\text{м}}^1)}$,

где ρ — плотность масла, кг/м³; С_м — теплоёмкость масла, выходящего из узла трения кДж/(кг·°С); $t_{\text{м}}^{11}-t_{\text{м}}^1$ — разность температур масла на входе и выходе из смазочной системы, °С.

Секундный расход масла с учетом утечки и других неизбежных потерь, включая перепуск масла через редукционный клапан:

$V_{\text{м}}=\frac{К\cdot V_{\text{м}}^1}{{\eta }_{\text{м}}}$ м³/с,

где К — коэффициент, учитывающий утечки; η_м — коэффициент подачи масла насосом, $V_{\text{м}}^1$ — производительность смазочных насосов, м³/с.

Мощность, потребная для привода масляного насоса определяется по формуле:

$N_{\text{н}}=\frac{V_{\text{м.р}}^1\cdot р}{{\eta }_{\text{мех}}}$кВт,

где $V_{\text{м.р}}^1$ — объем масла рабочий; η_мех — механический КПД насоса.

По полученному значению N_н выбирается электродвигатель для привода насоса системы смазки и определяют мощность, забираемую им у генератора автомобиля.

Расчет потребной мощности для привода масляного насоса.

1. Рассчитываем количество тепла, отводимого от двигателя маслом, учитывая, что в современных автомобильных двигателях отводится 1,5–3 % (принимаем 2,2%) от общего количества теплоты, введенной в двигатель с топливом

$Q_{\text{м}}=\mathrm{0,022}{G}_{\text{т}}{H}_{\text{н}}=\mathrm{0,02}\times \frac{\mathrm{18,872}}{3600}$44000 = 4,61$\frac{\text{кДж}}{\text{с}}$.

2. Рассчитываем циркуляционный расход масла. Массовый циркуляционный расход масла равен:

$G_{\text{м}}=\frac{Q_{\text{м}}}{c_{\text{м}}\cdot \Delta T_{\text{м}}}=\frac{\mathrm{4,61}}{\mathrm{2,094}\cdot 8}$= 0,275 $\frac{\text{кг}}{\text{с}}$,

при удельной теплоёмкости масла с_м = 2,094 $\frac{\text{кДж}}{\text{кг}\cdot \text{К}}$

3. Рассчитываем стабилизационный расход масла:

${G^{\text{'}}}_{\text{м}}=2\cdot G_{\text{м}}=2\cdot \mathrm{0,275}=\mathrm{0,55}$ $\frac{\text{кг}}{\text{с}}$.

4. Определяем расчетную производительность насоса с учетом утечек масла через радиальные и торцевые зазоры:

$G_{\text{р}}=\frac{2\cdot G_{\text{м}}}{{\eta }_{\text{м}}}=\frac{2\cdot \mathrm{0,275}}{\mathrm{0,7}}=\mathrm{0,786}$ $\frac{\text{кг}}{\text{с}}$.

5. Рассчитываем мощность, затрачиваемую на привод масляного насоса:

$N_{\text{н}}=G_{\text{р}}{H}_{\text{м}}\frac{1}{{\eta }_{\text{мех}}}=G_{\text{р}}\cdot \frac{P_2-P_1}{{\rho }_{\text{м}}}\cdot \frac{1}{{\eta }_{\text{мех}}}=V_{\text{P}}\cdot \frac{P_{\text{м}}}{{\eta }_{\text{мех}}}\cdot {10}^3=\mathrm{8,73}\cdot {10}^{-4}\cdot \frac{\mathrm{0,4}}{\mathrm{0,819}}\cdot {10}^3=\mathrm{0,426}$ кВт

где P = P₂ − P₁ = 0,4 МПа — избыточное давление масла в системе (P₁ и P₂ — соответственно давление масла перед насосом и за насосом); ${Н}_{\text{м}}=\frac{{р}_{\text{м}}}{{\rho }_{\text{м}}}$ — напор; $V_{\text{p}}=\frac{G_{\text{p}}}{{\rho }_{\text{м}}}=\frac{\mathrm{0,786}}{900}=\mathrm{8,73}\cdot {10}^{-4}$ м³/с — объёмный расход масла.

ВЫВОДЫ

Исходя из вышеизложенного, можно сделать следующий вывод: предлагаемая схема смазочной системы двигателя внутреннего сгорания обеспечивает оптимальную частоту вращения вала насоса независимо от режимов работы поршневых двигателей, в результате чего повышается ресурс двигателя.
